技术标施工工艺插座、开关、灯具施工
电源开关、插座安装施工工艺
电源开关、插座安装施工工艺
1. 引言
电源开关和插座是现代建筑中必不可少的电气设施。
正确的安装施工工艺能够确保这些设备的正常运行和使用安全。
2. 工艺步骤
以下是电源开关和插座的安装施工工艺步骤：
2.1 规划与准备
在进行安装施工之前，需要进行规划与准备工作，包括：
- 确定需要安装的电源开关和插座的数量和位置。
- 联系供应商购买所需的电源开关和插座设备。
- 准备必要的工具和材料，如电缆、导线、接线端子等。
2.2 布线和安装定位盒
根据规划确定的位置，进行电源开关和插座的布线和安装定位盒的工作，具体包括：
- 使用合适的工具在墙壁上开孔，安装定位盒。
- 按照规定的走线方式进行电缆和导线的布线，确保走向合理、美观。
- 将电缆和导线连接到定位盒内，确保连接牢固。
2.3 连接与安装设备
连接与安装设备是安装施工的核心环节，包括：
- 根据电路连接原理图，将电缆和导线连接到电源开关和插座上。
- 使用绝缘工具进行电线的绝缘处理，确保使用安全。
- 将安装好的电源开关和插座固定到定位盒上，确保稳固。
2.4 安全测试和调试
安装完成后，需要进行安全测试和调试工作，以确保设备正常
运行和使用安全，具体包括：
- 使用合适的测试工具进行电压、电流的检测。
- 测试各个开关和插座的功能是否正常。
- 全面检查安装后的设备和线路，确保没有安全隐患。
3. 结论
电源开关和插座的安装施工工艺是一个繁琐而重要的过程，需要合理规划、认真执行。
正确的安装施工能够确保设备的正常运行和使用安全，为现代建筑提供便利和保障。
开关、插座安装施工工艺

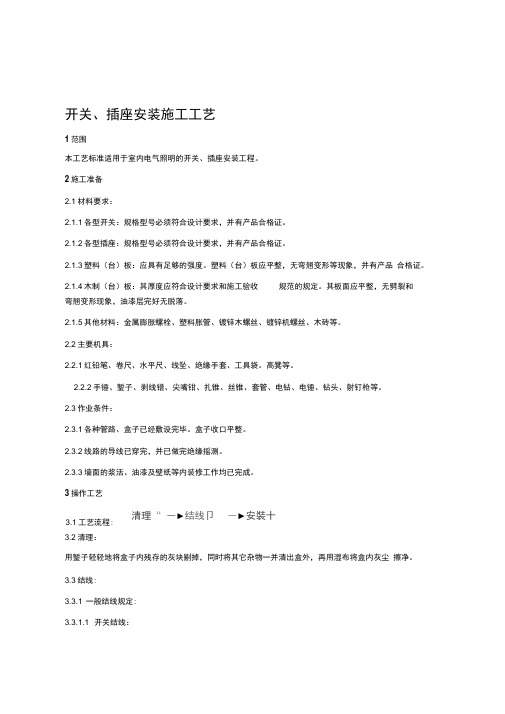

开关、插座安装施工工艺1范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品 合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
2.2.2手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3操作工艺 3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘 擦净。
3.3结线:3.3.1 一般结线规定:3.3.1.1 开关结线：3.1工艺流程: 清理“ ―►结线卩 ―►安裝十a 同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b 电器，灯具的相线应经开关控制。
c 多联开关不允许拱头连接，应采用LC 型压接帽压接总头后，再进行分支连接。
3.3.1.2 插座接线：a 单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。
b 单相三孔及三相四孔插座结线示意，见图3-69 和图3-70 保护接地线注意应接在上方。
c 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
d 插座箱多个插座导线连接时，不允许拱头连接，应采用LC 型压接帽压接总头后，再进行分支线连接。
开关插座安装工程施工工艺标准
开关插座安装工程施工工艺标准The following text is amended on 12 November 2020.第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。
（B）各型插座：规格型号必须符合设计要求，并有产品合格证。
（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
（3）作业条件：（A）各种管路、盒子已经敷设完毕。
盒子收口平整。
（B）线路的导线已穿完，并已做完绝缘摇测。
（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
电器，灯具的相线应经开关控制。
多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。
开关、插座安装施工工艺
通电检查
开关插座安装完成后，应做通电试运行前的检查，然后进行绝缘测试，按区域分楼层做好记录，作为送电试运行的参考依据。分区域送电后，检查控制插座的漏电开关是否正常，并采用专用的测试器具检查插座的相线和零线是否接错，若有不正确，做好记录，待断电后逐个调整。
开关、插座安装
将盒内的导线理顺，依次接线后，将盒内的导线盘成圆圈，放置在接线盒内。所有开关的通断设置的方向必须一致，且操作灵活、接触可靠。卫生间的开关、插座安装。根据装修最终确定的卫生间饰面的网格线，将开关插座的专用接线盒安装于饰面的几何中心位置的墙体内，且开关插座的面板应紧贴饰面，安装端正。开关和插座的安装方式相同。
开关、插座安装施工工艺
序号
灯具
技术措施
1
清理
开关插座安装前，须用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内的灰土擦净。
2
接线
同一场所安装的开关切断位置一致、操作灵活，接点的接头可靠。单相插座安装必须按照“左零右相，上接地”的规定接线，接地端子不应与零线端子直接连接。
3
开关、插座的安装施工工艺及检查验收

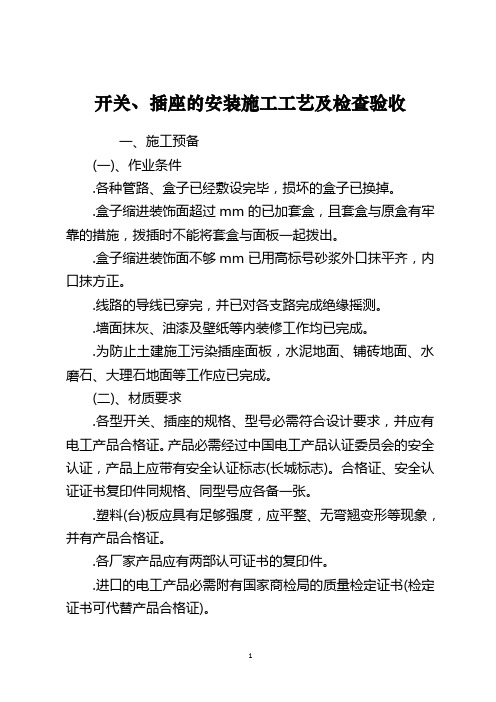

开关、插座的安装施工工艺及检查验收一、施工预备(一)、作业条件.各种管路、盒子已经敷设完毕，损坏的盒子已换掉。
.盒子缩进装饰面超过mm的已加套盒，且套盒与原盒有牢靠的措施，拨插时不能将套盒与面板一起拨出。
.盒子缩进装饰面不够mm已用高标号砂浆外口抹平齐，内口抹方正。
.线路的导线已穿完，并已对各支路完成绝缘摇测。
.墙面抹灰、油漆及壁纸等内装修工作均已完成。
.为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。
(二)、材质要求.各型开关、插座的规格、型号必需符合设计要求，并应有电工产品合格证。
产品必需经过中国电工产品认证委员会的安全认证，产品上应带有安全认证标志(长城标志)。
合格证、安全认证证书复印件同规格、同型号应各备一张。
.塑料(台)板应具有足够强度，应平整、无弯翘变形等现象，并有产品合格证。
.各厂家产品应有两部认可证书的复印件。
.进口的电工产品必需附有国家商检局的质量检定证书(检定证书可代替产品合格证)。
(三)、工器具;红铅笔、卷尺、水平尺、线坠、绝缘手套等。
二、质量要求(一)、主控项目.当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区分，且必需选择不同结构、不同规格和不能互换的插座;配套的插头应按交流、直流或不同电压等级区分使用。
.插座接线应符合下列规定：()单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接;单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接;()单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座，接线的相序全都。
()接地(PE)或接零(PEN)线在插座间不串联连接。
.特别状况下插座安装应符合下列规定：()当接插有触电危急家用电器的电源时，采用能断开电源的带开关插座，开关断开相线;()潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于.m。
开关和插座安装施工工艺

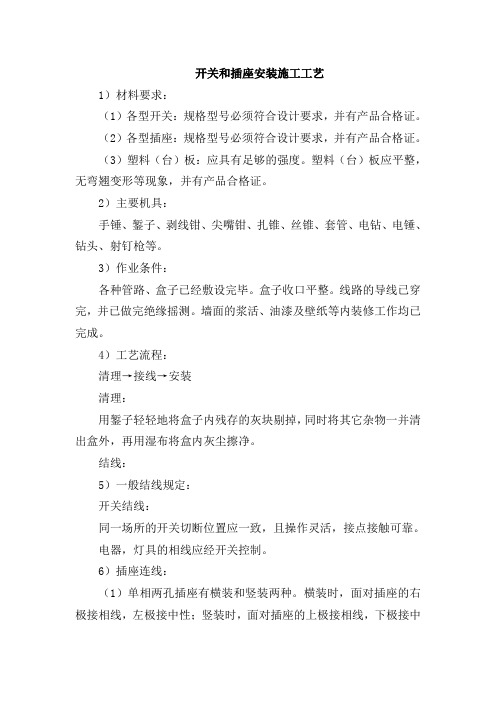

开关和插座安装施工工艺1）材料要求：（1）各型开关：规格型号必须符合设计要求，并有产品合格证。
（2）各型插座：规格型号必须符合设计要求，并有产品合格证。
（3）塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2）主要机具：手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
3）作业条件：各种管路、盒子已经敷设完毕。
盒子收口平整。
线路的导线已穿完，并已做完绝缘摇测。
墙面的浆活、油漆及壁纸等内装修工作均已完成。
4）工艺流程：清理→接线→安装清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
结线：5）一般结线规定：开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
电器，灯具的相线应经开关控制。
6）插座连线：（1）单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性。
（2）单相三孔及三个四孔插座结线示意，保护接地线注意应接在上方。
（3）交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
（4）插座箱多个插座导线连接时，不允许拱头连接，应采用1C 型压接帽压接总头后，再进行分支线连接。
7）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
将导线按顺时针方向盘绕在开关插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
拉线开关距地面的高度一般为2～3m；距门口为150～200mm；且拉线的出口应向下。
扳把开关距地面的高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。
暗装开关的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一室内开关方向应一致；成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；暗装和工业用插座距地面不应低于30cm；在儿童活动场所应采用安全插座。
灯具照明开关插座施工
灯具照明开关插座施工工艺流程：灯具检查→灯具组装→灯具安装→开关插座面板安装→通电试运行灯具检查：检查灯内配线是否符合以下要求：1灯内配线应符合设计要求及有关规定；2穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘装饰灯、普通灯具安装：根据设计图确定出灯的位置，将灯贴紧建筑物表面，灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。
找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。
如果是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。
灯箱固定好后，将电源线压入灯箱内的端子板(瓷接头)上。
把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把灯管装好。
插座、开关安装插座应采用安全型插座，其安装的标高应符合设计要求和规范的规定。
插座标高允许偏差值应符合以下规定：同一室内安装的插座高度差不宜大于5mm。
并列安装的相同型号的插座高度差不宜大于1mm。
特殊场所应使用安全型防溅插座应符合以下要求：潮湿场所应使用安全型防溅插座。
插座的接线，应符合以下要求：单相二孔插座，面对插座的右侧一端接相线，左侧一端接零线。
单相三孔和三相四孔插座的接地或接零均应在插座的上侧孔。
插座的接地端子不应与零线端子直接连接。
同一场所的三相插座，其接线的相位必须一致。
明装插座必须安装在塑料台上，位置应垂直端正，用木螺丝固定牢固。
暗装插座应用专用盒，盖板应端正，紧贴墙面。
每一插座位置上必须使用户能任意使用I类和II类家用电器。
常规家用电器的插座，单相者用三孔插座，三相者用四孔插座，其中一孔应与保护零线紧密连接，插座回路应单独设漏电保护装置。
开关插座安装、灯具安装施工方案
开关插座安装、灯具安装施工方案在进行开关插座安装前，需要进行接线盒式检查清理、接线、安装和通电试验。
准备工作包括材料和主要机具的准备，以及作业条件的满足。
在进行接线盒检查清理时，需要使用錾子和小号油漆刷将盒子内的杂物清理干净，并检查是否有预埋安装位置错位、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，如有需要及时修整。
对于埋入较深的接线盒，应加装套盒。
在进行接线时，需要注意区分相线、零线及保护地线，不得混乱。
对于多联开并需分支连接的，应采用安全型压接帽压接分支。
开关、插座的相线应经开关关断。
插座的接线方式根据横装和竖装两种不同情况进行区分，安装时应注意插座内的接线标识。
在安装开关、插座时，需要按接线要求将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。
对于安装在室外的开关、插座，应选择防水型，面板与墙面之间应有防水措施。
对于安装在装饰材料上的开关、插座，需要与装饰材料间设置隔热阻燃制品。
最后，在安装完毕后需要进行通电试验，以确保安装质量和安全性。
安装开关和插座后，必须进行绝缘电阻测试，并确保测试结果合格后才能进行通电试运行。
在通电后，需要仔细检查和巡视，确保灯具的控制灵活准确，开关与灯具的控制顺序相对应。
如果发现问题，必须先断电，然后查找原因并进行修复。
在安装插座时，如果交流、直流或不同电压等级的插座安装在同一场合，必须选择不同结构、不同规格、不能互换的插座，并且必须按照交流、直流或不同电压等级进行配套使用。
插座的接线必须符合规定，例如单相两孔插座的右孔或上孔应与相线连接，左孔或下孔应与零线连接。
特殊情况下，例如接插有触电凶险家和电器的电源时，应采用带开关的插座，开关断开相线。
在安装照明开关时，应确保同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。
插座的安装应符合规定，例如暗装的插座面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁。
灯具插座开关面板安装技术交底(DOC)
4)暗装开关安装专接线用盒。盒的四周不应有空隙，盖板应端正，并应紧贴墙面。
4、质量要求
4.1常用灯具安装
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
9.2使用梯子靠在柱子工作,顶端应绑牢。在光滑坚硬的地面上使用梯凳时,必须考虑防滑措施。
9.3使用人字梯必须坚固.距梯脚40～60mm处要设拉绳,防止劈开；不准站在梯子最上一层工作,梯凳上禁止放工具、材料。
9.4高空作业,无防护设施时,必须系安全带并栓在牢固部位上。
9.5在吊顶房问工作时,现场严禁吸烟和用火。顶棚内如有暗灯,灯位四周应加防火材料,防止起火。
2.作业条件
2.1.施工图纸及技术资料齐全,有关预埋件及预留孔洞符合设计要求。
2.2.屋顶、楼板施工完毕无渗漏。顶棚、墙面的抹灰、室内装饰涂刷及地面清理工作已全部完成，门窗安装完毕。
2.3.有可能损坏已安装灯具或灯具安装后不能再进行施工的装饰工作应全部结束。
2.4.相关回路管线敷设到位、穿线检查完毕，并已做好绝缘遥测。
3.施工工艺
3. 1.工艺流程：
灯具检查—组装灯具—灯具安装—通电试运行
3.2.操作工艺：
3.2.1.灯具检查：
3.2.1.1.根据灯具的安装场所检查灯具是否符合设计要求。
3.2.1.2.根据装箱单清单清点安装配件。
3.2.1.3.注意检查制造厂的有关技术文件是否齐全。
3.2.1.4.检查灯具外观是否正常，有无擦碰、变形、受潮、金属镀层剥落锈蚀等现象。
(完整版)开关插座安装施工工艺
开关插座安装施工工艺一. 施工准备(一)技术准备1.熟悉施工图纸；2.施工前应进行技术交底工作；3.配备相应的施工质量验收规范。
(二)材料要求1.各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
2.各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC'’认证标志。
3.其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。
(三)主要机具手锤、錾子、剥线钳、尖嘴钳、电钻、电锤、钻头、人字梯、数字式万用表、绝缘摇表(500V)等(四)作业条件1.施工图纸及技术资料齐全。
2.土建墙面装饰施工应全部结束，门窗齐全。
3.各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。
4.线路的导线已穿线完毕，并已做好绝缘摇测。
二. 质量要点(一)开关应关断相线。
(二)插座接线相序应符合规范规定。
三. 操作流程接线盒检查清理---接线---安装---通电试验四. 施工工艺(一)接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清埋十净。
清理时注意检查有无接线盒预埋安装位置错位(即螺圣幺安装孔错位900)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。
如接线盒埋入较深，超过1.5cm时，应加装套盒。
(二)接线1.先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。
2.对于多联开关需分支连接的应采用安全型压接帽压接支。
3.应注意区分相线、零线及保护地线，不得混乱。
4.开关、插座的相线应经开关关断。
5.单相两孔插座有横状和竖装两种：横状时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。
安装时应注意插座内的接线标识。
(三)安装1.开关、插座安装：按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人，对正安装孔，用镀锌机螺丝固定牢固。
