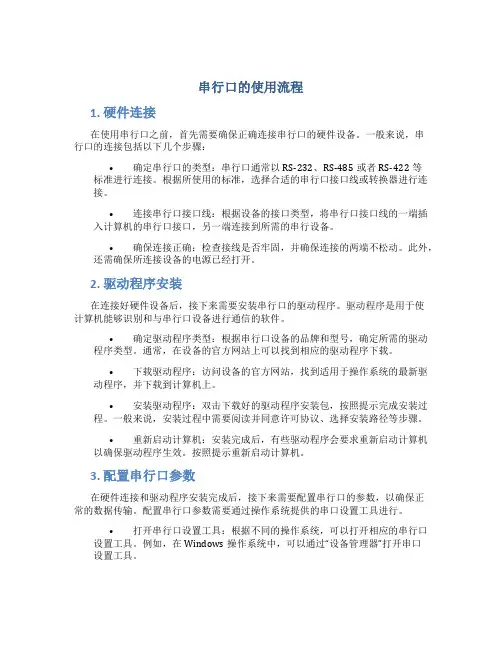

串行口的使用流程
串行口的使用流程1. 硬件连接在使用串行口之前，首先需要确保正确连接串行口的硬件设备。
一般来说，串行口的连接包括以下几个步骤：•确定串行口的类型：串行口通常以RS-232、RS-485或者RS-422等标准进行连接。
根据所使用的标准，选择合适的串行口接口线或转换器进行连接。
•连接串行口接口线：根据设备的接口类型，将串行口接口线的一端插入计算机的串行口接口，另一端连接到所需的串行设备。
•确保连接正确：检查接线是否牢固，并确保连接的两端不松动。
此外，还需确保所连接设备的电源已经打开。
2. 驱动程序安装在连接好硬件设备后，接下来需要安装串行口的驱动程序。
驱动程序是用于使计算机能够识别和与串行口设备进行通信的软件。
•确定驱动程序类型：根据串行口设备的品牌和型号，确定所需的驱动程序类型。
通常，在设备的官方网站上可以找到相应的驱动程序下载。
•下载驱动程序：访问设备的官方网站，找到适用于操作系统的最新驱动程序，并下载到计算机上。
•安装驱动程序：双击下载好的驱动程序安装包，按照提示完成安装过程。
一般来说，安装过程中需要阅读并同意许可协议、选择安装路径等步骤。
•重新启动计算机：安装完成后，有些驱动程序会要求重新启动计算机以确保驱动程序生效。
按照提示重新启动计算机。
3. 配置串行口参数在硬件连接和驱动程序安装完成后，接下来需要配置串行口的参数，以确保正常的数据传输。
配置串行口参数需要通过操作系统提供的串口设置工具进行。
•打开串行口设置工具：根据不同的操作系统，可以打开相应的串行口设置工具。
例如，在Windows操作系统中，可以通过“设备管理器”打开串口设置工具。
•选择串行口：在打开的串行口设置工具中，选择所需配置的串行口。
通常，串行口的标识是COM1、COM2等。
•配置参数：根据实际需求，配置串行口的参数。
常见的配置参数包括波特率、数据位、停止位、校验位等。
这些参数需要与所连接设备的参数一致才能正常通信。
•保存配置：配置完成后，点击保存按钮，将配置参数保存。
通用串行总线
通用串行总线通用串行总线（USB）是一种用于连接计算机及外部设备的标准接口。
USB接口的发展根植于个人电脑的普及，其已经成为一种被广泛应用的接口标准，用来连接各类设备，如打印机、键盘、鼠标、摄像头、外部硬盘等。
USB的发展历程USB接口的发展经历了几个重要的版本和演进。
在USB 1.0时代，数据传输速率较慢且设备插拔不方便，局限性明显。
随着USB 2.0的推出，数据传输速率得到了显著提升，达到了480Mbps，同时接口设计也更加便捷。
USB 3.0和USB 3.1进一步提高了传输速率，提供更好的性能和效率。
最新的USB 3.2为用户提供了更高的速度和带宽。
USB的特点USB接口的主要特点包括：•通用性：USB接口被广泛用于连接各类设备，具有极高的通用性。
•热插拔：用户可以在在不关闭计算机的情况下插拔USB设备，方便实用。
•供电：USB接口不仅能传输数据，还可为外部设备提供电源。
•速率：USB传输速率高，适合数据传输要求较高的设备。
USB的应用领域USB接口在各个领域都有着广泛应用。
以下是一些常见的应用领域：1.通信领域：手机、平板等设备通过USB接口实现数据传输和充电。
2.办公领域：打印机、扫描仪、键盘、鼠标等设备通过USB接口连接至计算机。
3.娱乐领域：摄像机、音箱、游戏手柄等设备通过USB接口连接到计算机或主机。
4.存储领域：外部硬盘、U盘等存储设备通过USB接口实现数据传输和备份。
USB的未来发展随着科技的不断进步，USB接口也在不断演进。
未来USB接口将会更加智能化和高效化，提供更快的数据传输速率、更高的电源输出能力，并且支持更多种类的设备连接。
未来USB接口的发展将为人们的日常生活带来更多的便利和效率。
总结：USB作为一种通用串行总线接口，在现代计算机和设备中扮演着重要角色。
它的发展至今已经历经多个版本的演进，成为连接各类设备的标准接口。
USB 接口的普及和进步为用户带来了更便捷的设备连接和数据传输方案，是现代科技不可或缺的一部分。
移动终端及其充电设备的制作流程
本技术公开了一种移动终端及其充电装置，所述充电装置包括：主板；设置在主板之上的通用串行总线USB连接座，USB连接座用于输入充电电压；多个充电电路；设置在主板之上的接地区域，接地区域具有多个连接孔，多个连接孔分别与多个充电电路相连；电池，电池包括多个连接件和至少一个焊盘，至少一个焊盘与接地区域相连，多个连接件与多个连接孔相连，其中，连接件连接电池的正极，焊盘连接电池的负极。
该充电装置能够使用多个充电电路为电池充电，从而实现了给电池快速充电的目的，进而提高了用户体验。
权利要求书1.一种移动终端的充电装置，其特征在于，包括：主板；设置在所述主板之上的通用串行总线USB连接座，所述USB连接座用于输入充电电压；多个充电电路；设置在所述主板之上的接地区域，所述接地区域具有多个连接孔，所述多个连接孔分别与所述多个充电电路相连；电池，所述电池包括多个连接件和至少一个焊盘，所述至少一个焊盘与所述接地区域相连，所述多个连接件与所述多个连接孔相连，其中，所述连接件连接所述电池的正极，所述焊盘连接所述电池的负极。
2.如权利要求1所述的移动终端的充电装置，其特征在于，所述连接孔为螺丝孔，所述连接件为螺丝，用于将所述电池固定在所述接地区域。
3.如权利要求1或2所述的移动终端的充电装置，其特征在于，所述多个充电电路分别为第一充电电路、第二充电电路、第三充电电路和第四充电电路，其中，所述USB连接座分别与所述第一充电电路的输入端、所述第二充电电路的输入端、所述第三充电电路的输入端和所述第四充电电路的输入端相连。
4.如权利要求3所述的移动终端的充电装置，其特征在于，所述多个连接孔分别为第一螺丝孔、第二螺丝孔、第三螺丝孔和第四螺丝孔，其中，所述第一充电电路的输出端与所述第一螺丝孔相连，所述第二充电电路的输出端与所述第二螺丝孔相连，所述第三充电电路的输出端与所述第三螺丝孔相连，所述第四充电电路的输出端与所述第四螺丝孔相连。
5.如权利要求4所述的移动终端的充电装置，其特征在于，所述接地区域为矩形，所述第一螺丝孔、第二螺丝孔、第三螺丝孔和第四螺丝孔分别位于所述接地区域的四个角。
常用连接线的制作(网线、RS232、485)
常用连接线的制作1.网络通讯平行线的制作平行线用于网络产品与网络布线产品之间进行连接的标准568B连接线的通俗称呼。
在本产品上适合于计算机与 HUB、交换机的连接。
100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
然后再利开，就可以得到较长的裸露线；带屏蔽的线只能再剥了（如图）棕右：蓝的位置，如图所示。
调整线序为以下顺序：左一：橙左二：蓝左三：绿左四：棕步骤5：小心的剥开每一对线，白色混线朝前。
因为我们是遵循EIA/TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 ,常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。
（见标准EIA/TIA 568B）左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是接头，如右图接头的RJ45一以上线路制作完成后可以使用测线器进行测量。
2.网络通讯交叉线的制作制作方法和上面基本相同，只是在线序上不像568B，采用了1-3,2-6交换的方式，也就是一头使用568B制作，另外一头使用568A制作。
一端：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕另一端：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕-----3.12）的立场30~35米。
3）4）公头（针）：泛指所有针式的接头。
母头（孔）：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
串口线序制作
串口线序制作2篇串口线序制作（上）所谓串口线序制作，是指制作用于串口通信的连接线序。
串口通信是现代计算机与外部设备之间进行数据交换的一种通信方式，其主要特点是通信稳定可靠、传输速度较快。
对于需要频繁与计算机进行数据交换的设备而言，串口连接线序的制作至关重要。
一、串口线序的基本概念1. 串口线序的作用串口线序，顾名思义，就是对串口连接线进行正确的连接和安装顺序。
正确的线序可以保证计算机与外部设备之间数据的正常传输，确保通信的稳定性和可靠性。
2. 常见串口线序类型常见的串口线序类型有DB9接口、DB25接口和RJ45接口等。
每种类型的线序都有相应的连接标准和连接线序图，使用者在制作时需根据设备的接口类型选择相应的线序类型。
3. 串口线序的制作流程制作串口线序的一般流程为：选择合适的接口类型→准备所需材料→按照线序图连接线序→测试线序是否正常→固定线序→使用护套等辅助材料固定线序→测试稳定性。
二、串口线序制作的注意事项1. 选择合适的接口类型根据连接设备的接口类型，选择相应的串口线序类型。
不同的设备接口有不同的线序连接方式，务必根据设备的接口类型选取正确的线序类型，否则会导致连接不稳定，甚至不能通信。
2. 准备所需材料制作串口线序所需的材料有：串口连接器、连接线、焊锡和焊接工具等。
备齐所需的材料，方便制作过程中的使用。
3. 按照线序图连接线序根据所选的线序类型，查找对应的线序图，按照线序图的要求进行正确的连接。
连接过程中要注意线序的顺序和方向，保证连接的准确性。
4. 测试线序是否正常连接结束后，进行线序测试。
可以使用串口连接测试仪或者其他串口设备进行测试，确认线序连接无误后才能进一步进行下一步操作。
（未完待续）串口线序制作（下）5. 固定线序在测试线序连接无误后，需将线序连接进行固定。
可以使用胶带、绑线带或者热缩管等材料来固定线序连接点，以避免在使用过程中断开或松动导致通信故障。
6. 使用护套等辅助材料固定线序除了固定线序连接点外，还可以使用护套等辅助材料来加固整个线序连接端口。
串行总线
异步串行方式的数据格式 异步串行通信的数据格式如图8-1所示，每个字符 （每帧信息）由4个部分组成： ①1位起始位，规定为低电0； ②5～8位数据位，即要传送的有效信息； ③1位奇偶校验位； ④1～2位停止位，规定为高电平1。
数据传送方式： 单工方式：只允许数据按固定的方向传输。 半双工方式：半双工方式采用同一根数据传输线，允许 数据分时在两个方向传输，但不能同时双 向传送。 全双工方式：允许数据同时双向传送。
CAN总线的特点
• CAN总线是一种串行数据通信协议，其通信接口中集成了CAN 协议的物理层和数据链路层功能，可完成对通信数据的成帧处理， 包括位填充、数据块编码、循环冗余检验、优先级判别等项工作。 • CAN总线特点如下： • （1）可以多主方式工作，网络上任意一个节点均可以在任意时 刻主动地向网络上的其他节点发送信息，而不分主从，通信方式 灵活。 • （2）网络上的节点（信息）可分成不同的优先级,可以满足不同 的实时要求。 • （3）采用非破坏性位仲裁总线结构机制，当两个节点同时向网 络上传送信息时，优先级低的节点主动停止数据发送，而优先级 高的节点可不受影响地继续传输数据。
（3）可以实时地进行数据传输。IEEEl394除了异步传送外， 也提供了一种等时同步(Isochronous)传送方式，数据以 一系列固定长度的包，等时间间隔地连续发送，端到端既 有最大延时限制又有最小延时限制。 （4） 采用点对点(Peer to Peer)结构。任何两个支持 IEEEl394的设备可直接连接，不需要通过主机控制。设备 连接方便。IEEEl394也支持热即插即用。 应用： IEEE1394的应用不仅限于单一的计算机接口领域。它 所具有的高速、宽带的特征,特别是等时传输的能力,不仅 可应用于计算机,而且在家电领域也大有用武之地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种通用串行总线(USB)连结装置，用以将外接周边装置与电子产品连结在一起，包括一USB接口，装设于电子产品中，能提供外接周边装置所需电源与数据传输功能，此电子产品具有一电源供应器，此USB接口装置经由此电源供应器提供外接周边装置所需的工作电流及电压，此USB接口装置具有一负载切换开关，位于电源供应器与每个外接周边装置之间，且此负载切换开关的最大负载值大于0.5安培。
另外，还包含一USB缆线，分别连结于USB接口与外接周边装置之间，其中USB缆线至少包括一条主要缆线，并分叉延伸出的一条电源支线，主要缆线用以提供数据传输的功能，而电源支线则用以提供外接周边装置所需电源。
技术要求1.一种通用串行总线(USB)接口装置，装设于一电脑主机中，用以连结于一外接周边装置与该电脑主机之间，该电脑主机具有一电源供应器，该USB接口装置经由该电源供应器提供该外接周边装置所需的电源，该USB接口装置至少包含：一负载切换开关，位于该电源供应器与该外接周边装置之间，该且负载切换开关的最大负载值大于0.5安培。
2.如权利要求1所述的USB接口装置，其特征在于，所述负载切换开关是由电流控制芯片、保险丝、与可复式电子保险丝的组合中选取。
3.如权利要求1所述的USB接口装置，其特征在于，所述外接周边装置是由光盘驱动器、烧录及及硬盘驱动器所组成的族群中所选出。
4.一种USB接口装置，装设于一电脑主机中，连结于至少一个外接周边装置与该电脑主机之间，该电脑主机具有一电源供应器，该USB接口装置经由该电源供应器提供该外接周边装置所需的电源，该USB接口装置至少包含：一负载切换开关，位于该电源供应器与每一该外接周边装置之间，该且负载切换开关的最大负载值大于0.5安培；一缆线，是用以连结该外接周边装置与该电脑主机，该缆线还至少包括：一条主要缆线，用以传输信号，以及一条电源支线，由该主要缆线上分叉延伸出来，用以对该外接周边装置提供电源。
5.如权利要求4所述的USB接口装置，其特征在于，所述主要缆线内部具有四条彼此分离的线路，分别为电压线(Vcc)、第一信号线(信号1)、第二信号线(信号2)、与接地线(GND)。
6.如权利要求5所述的USB接口装置，其特征在于，所述电源支线内部具有两条线路，分别跨接于该主要缆线内部的该电压线(Vcc)与该接地线(GND)。
7.一种USB缆线，用以连结一外接周边装置与电脑主机，该USB缆线至少包括：一主要缆线，连结至该外接周边装置上的USB插槽，用以提供数据传输的功能；及一电源支线，由该主要缆线上分叉延伸而出，并连结至该外接周边装置上的电源插座，用以提供该外接周边装置所需电源。
8.如权利要求7所述的USB缆线，其特征在于，所述主要缆线内部具有四条彼此分离的线路，分别为电压线(Vcc)、第一信号线(信号1)、第二信号线(信号2)、与接地线(GND)。
9.如权利要求7所述的USB缆线，其特征在于，所述电源支线内部具有两条线路，分别跨接于该主要缆线内部的电压线(Vcc)与该地线(GND)。
说明书通用串行总线连结装置(1)技术领域本技术与一种通用串行总线连结装置(USB；Universal Serial Bus)有关，特别是有关一种能提供较大功率USB装置足够电力的USB接口装置。
(2)背景技术随着电子科技快速的发展与进步，结合高画质、高音质的多媒体电脑受到社会大众普遍的喜爱与使用，并加速了电脑普及化的程度。
而电脑产品消费的激增，也驱使相关产业的发展更加蓬勃迅速，并使相关的电脑周边产品快速成长且日新月异。
这些电脑周边产品包括了硬盘驱动器、光盘驱动器、扫描器、打印机等… 不但进一步的提升了电脑功能的多样性，也提供消费者更便利的应用工具。
为了提供电脑更多的扩充功能，目前市面上的个人电脑，往往会在其机壳面板提供一个以上的USB插槽，以提供消费者藉由USB缆线将各式的周边装置连结至电脑主机。
特别是由于现时的USB技术，可让各种能自行识别的周边装置，在连结至电脑主机后，自行装载所需的驱动程序，因此在操作上具有即插即用的方便性。
另外，由于USB接口可同时具备电源供应与数据传输的功能，因此只要借助连接一条USB缆线，便可操作相关的周边装置。
但值得注意的是，在目前USB接口的规范设计中，为了防止供应电流过高所可能导致的主机板损毁与过度耗电现象，只允许供应5V/500mA的功率额度。
因此在现有的USB接口中，往往会装设一组由IC芯片、保险丝、或poly switch所构成的负载切换开关，一旦周边装置的供应电流超过500mA时，便跳开进入断路状态。
亦即，在习知技术中，负载切换开关的最大负载值并不会也无法针对所有周边装置所需的总工作电流而设置。
这样，如图4所示，对于部份需要消耗较大功率的外接周边装置32而言，便无法通过传统的USB缆线来运作，而必须外接一条额外的交流电源缆线与一外部电源4，再转换成直流电压。
在此种情形下，除了需要占据一额外的电源插座321来供应电源外，还需藉由一个交流/直流整流器 (AC/DC adapter)来调整并提供此周边装置所需的电流/电压。
除了对消费者造成不便外，显然也违反了可携带(portability)的精神。
特别是对当今的笔记本电脑而言，为了进一步的达到轻薄短小的趋势需求，往往会将原本组装于电脑主机内部的周边装置，皆变更设计成外接的配备。
但此举很容易面临上述USB接口规范的问题，而使相关周边装置的连接与操作更形复杂、困难。
以笔记本电脑中常见的外接式硬盘(2.5英寸)为例，其工作电流介于 500mA至1000mA之间，因此显然无法直接由传统的USB接口来供电而需要外接电源。
典型的外接电源方式，可使用一条额外的电源补偿线，例如插置于一外部交流电源或是笔记本电脑的PS/2插槽，来供应外接周边装置的电源。
然而，当笔记本电脑上没有PS/2的插槽时，则只能使用该周边装置所选配的电源转换器，来提供所需的外接电源。
(3)技术内容本技术提供一种USB接口装置，用以将外接周边装置与电子产品连结在一起。
此USB接口装置至少包括一USB接口，装设于电子产品中，能提供一或多个外接周边装置所需电源与数据传输功能，此电子产品具有一电源供应器，此USB接口装置经由此电源供应器提供外接周边装置所需的工作电流及电压，此USB接口装置具有一负载切换开关，位于电源供应器与每个外接周边装置之间，且此负载切换开关具有一最大负载值，此最大负载值大于或等于所有外接周边装置所需的工作电流的总和，例如大于0.5安培。
此USB接口最高能提供2安培的工作电流，当外接周边装置的工作电流超过一预设值(例如2安培)时，USB接口会进入断路状态而停止电源供应。
其中，上述USB接口与此外接周边装置之间具有一负载切换开关，以便能够提供大于传统500mA的工作电流，并且在外接周边装置的工作电流超过2安培时，径行切断电源供应。
另外，一USB缆线，分别连结于USB接口与外接周边装置之间，其中USB 缆线至少包括一条主要缆线，以及由主要缆线上分叉延伸出的一条电源支线，主要缆线用以提供数据传输的功能，而电源支线则用以提供外接周边装置所需电源。
其中上述主要缆线内部具有四条彼此分离的线路，分别为电压线 (Vcc)、第一信号线(信号1)、第二信号线(信号2)、与接地线(GND)。
至于上述电源支线内部具有两条线路，分别跨接于主要缆线内部的电压线(Vcc)与接地线(GND)。
(4)附图说明藉由以下结合附图的详细描述，将可轻易的了解上述内容及本技术的诸多优点，其中：图1显示了具有本技术所提供USB接口装置的笔记本电脑；图2显示了本技术所提供的USB缆线，其中在此USB缆线的主要缆线上并分叉延伸出一条电源支线；以及图3显示了本技术所提供USB缆线与电源支线的内部线路连结关系。
(5)具体实施方式本技术揭示一种USB接口装置，是装设于电脑主机中，用以将外接周边装置与电脑主机连结在一起，以提供外接周边装置所需电源与数据传输功能。
其中此USB接口装置最高能供应一预设值(例如2安培)的工作电流，以提供较大功率周边装置足够的电力支援。
一旦外接周边装置的工作电流超过此预设值时，此USB接口装置亦会跳闸进入断路状态而停止电源供应，以防止主机板产生损毁等情形。
为了方便了解，此处以笔记本电脑为例进行说明。
请参照图1，此图显示了具有本技术USB接口装置的笔记本电脑10。
此笔记本电脑10中包括了一电源供应器12、一电池装置14、一中央处理器16、一存储器元件18、一USB 接口装置20、以及内建的周边装置。
典型的内建周边装置，如图中所示，包括了硬盘22、光盘驱动器24、以及软盘驱动器26。
其中，电源供应器12是分别连结至其它各个元件，以便在将外部电源13所提供的交流电转换后，提供笔记本电脑10中各个元件所需的特定电流与电压。
例如，可提供中央处理器16大约3.5伏特的操作电压，或者提供USB接口装置20大约5伏特的操作电压。
如图中所示，USB接口装置20除了连结于电源供应器12，以便取得所需的电力供应外，并连结于中央处理器16，以进行数据、信号的传输。
要特别指出的是，此UBS接口装置20能提供最高为2安培的工作电流，因此即使连结于笔记本电脑10的外接周边装置28需要较大功率的电力消耗，本技术中的USB接口装置20仍可以充分的供应其所需的电力。
另一方面，为了防止过高的工作电流(超过2安培的情形)可能对主机板造成烧毁、损害，在USB接口装置20与外接周边装置28之间装设一负载切换开关(Load Switch)201，位于该电源供应器与每一该外接周边装置之间，此负载切换开关具有一最大负载值，此最大负载值大于规格所限定的0.5安培，以便使得外接周边装置28 的工作电流可以超过传统的最大负载值(0.5安培)。
在较佳实施例中，上述USB接口装置20的版本可由目前的1.0、1.1、与 2.0三种版本中任意选取。
至于负载切换开关201则可由电流控制芯片、保险丝、可复式电子保险丝(Poly switch)等元件构成，以便在外接周边装置28 的工作电流大于或等于2安培时，跳闸进入断电的状态。
此外，要特别指出的是，对目前市面上具有USB接口的外接式周边装置而言，当其工作电流需求超过500mA时，便会在周边装置上额外设置一电源插座，以便藉由一条额外的电源线来供应所需电流。
由于以额外电源线来传输电力，该周边装置将被设计成无法经由USB缆线来取得电源供应，而只能通过额外的电源线来传输电力。
为此，本技术并特别提供一条新式的USB缆线，以便与本技术中可提供高达2安培工作电流的USB接口装置20互为搭配。
请参照图2，本技术所提供的USB缆线30其主要缆线301两端的USB接头，是分别连结至外接周边装置32与笔记本电脑10。
