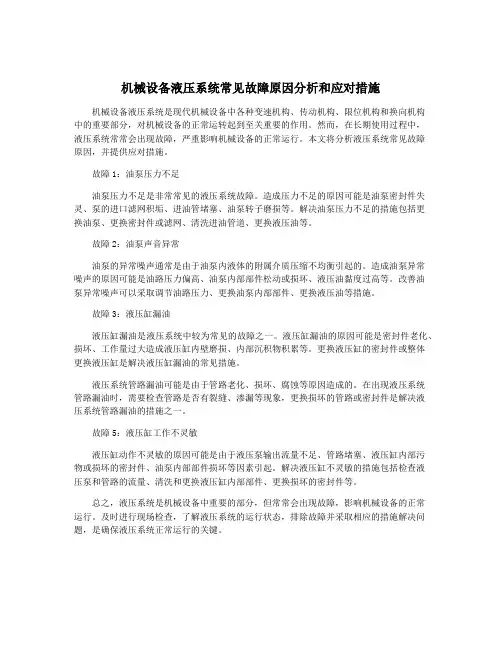

机械设备液压系统常见故障原因分析和应对措施
机械设备液压系统常见故障原因分析和应对措施机械设备液压系统是现代机械设备中各种变速机构、传动机构、限位机构和换向机构中的重要部分，对机械设备的正常运转起到至关重要的作用。
然而，在长期使用过程中，液压系统常常会出现故障，严重影响机械设备的正常运行。
本文将分析液压系统常见故障原因，并提供应对措施。
故障1：油泵压力不足油泵压力不足是非常常见的液压系统故障。
造成压力不足的原因可能是油泵密封件失灵、泵的进口滤网积垢、进油管堵塞、油泵转子磨损等。
解决油泵压力不足的措施包括更换油泵、更换密封件或滤网、清洗进油管道、更换液压油等。
故障2：油泵声音异常油泵的异常噪声通常是由于油泵内液体的附属介质压缩不均衡引起的。
造成油泵异常噪声的原因可能是油路压力偏高、油泵内部部件松动或损坏、液压油黏度过高等。
改善油泵异常噪声可以采取调节油路压力、更换油泵内部部件、更换液压油等措施。
故障3：液压缸漏油液压缸漏油是液压系统中较为常见的故障之一。
液压缸漏油的原因可能是密封件老化、损坏、工作量过大造成液压缸内壁磨损、内部沉积物积累等。
更换液压缸的密封件或整体更换液压缸是解决液压缸漏油的常见措施。
液压系统管路漏油可能是由于管路老化、损坏、腐蚀等原因造成的。
在出现液压系统管路漏油时，需要检查管路是否有裂缝、渗漏等现象，更换损坏的管路或密封件是解决液压系统管路漏油的措施之一。
故障5：液压缸工作不灵敏液压缸动作不灵敏的原因可能是由于液压泵输出流量不足、管路堵塞、液压缸内部污物或损坏的密封件、油泵内部部件损坏等因素引起。
解决液压缸不灵敏的措施包括检查液压泵和管路的流量、清洗和更换液压缸内部部件、更换损坏的密封件等。
总之，液压系统是机械设备中重要的部分，但常常会出现故障，影响机械设备的正常运行。
及时进行现场检查，了解液压系统的运行状态，排除故障并采取相应的措施解决问题，是确保液压系统正常运行的关键。
液压冲击的危害与防止方法(三篇)
液压冲击的危害与防止方法在液压系统中，管路内流动的液体常常会因很快的换向和阀口的突然关闭，在管路内形成一个很高的压力峰值，这种现象叫液压冲击。
1液压冲击的危害1)冲击压力可高达正常工作压力的3~4倍，使液压系统中的元件、管道、仪表等遭到破坏；2)液压冲击使压力继电器误发信号，干扰液压系统的正常工作，影响液压系统的工作稳定性和可靠性；3)液压冲击引起震动和噪声、连接件松动，造成漏油、压力阀调节压力改变。
2液压冲击产生的原因1)管路内阀口快速关闭如图1所示，在管路A的入口端装有蓄能器，出口端B装有快速换向阀。
当换向阀处于打开状态(图示位置)时，管中的流速为V0，压力为P0。
若阀口B突然关闭，管路内就会产生液压冲击。
直接冲击(完全冲击)时(tT)，管内冲击压力最大升值P为P=CV=L/(tV0)间接冲击（非完全冲击）时(tT)，管内冲击压力最大升值为P=CVT/t=C(V0-V1)T/t式中:t换向时间，即关闭或开启液流通道的时间;T=2L/c当管长为L时，冲击波往返所需时间;液体密度;V阀口关闭前后，液流流速之差;C管内冲击波在管中的传播速度，且。
其中:E0液体的弹性模数;E 管路中的弹性模数;d管道内径;管道壁厚。
2)运动部件在高速运动中突然被制动此时产生压力冲击(惯性冲击)P为P=mV/(At)式中:m运动部件的总质量;A运动部件的有效端面积;t制动时间;V速度改变值。
例如油缸活塞在行程中途突然停止或反向，主换向阀换向过快，活塞在缸端停滞或反向，均会产生压力冲击。
2防止液压冲击的一般方法对于阀口突然关闭产生的压力冲击，可采取下述方法排除或减轻：1)减慢换向阀的关闭速度，即延长换向时间t。
例如采用直流电磁阀比交流的液压冲击要小，或采用带阻尼的电液换向阀可通过调节阻尼以及控制通过先导阀的压力和流量来减缓主换向阀阀芯的换向（关闭）速度。
液压换向阀也与此类似；2)增大管径，减小流速，从而可减小流速的变化值，以减小缓冲压力;缩短管长，避免不必要的弯曲；采用软管也可获得良好效果。
液压阀卡紧故障的原因及其解决方法(1)
（ #$% &’()* +%(,-./*’0.1 2-)*’*/*% ,3 +’( &,(0% ，4’-5.-6 7%-.-
898:::，;$’-.<
8>7)/%:)? #$% %=0%11%-0% ,3 -%*>,(? @’(*/.1 %=A%(’B%-*C #$% A(’-0’A1% ,3 D1%0*(,B,*,( %=A%(’B%-* .-E *$% B%0$.-’)B 0$.(.0*%(’)*’0 ,3 %1%0*(,B,*,( ’) ’-*(,E/0%E ’- *$% A.A%(C *$% A(,0%)) .F,/* >(’*’-6 %=A%(’B%-*G) A(,6(.B ’) %=A.*’.*%EC *$% E’33’0/1* .-E B.’A(,F1%B ’) ),1@%E ’- >(’*’-6 . A(,6(.BH B%*$,E ’) ,33%(%E 3,( E%)’6-’-6 .-E %=%0/*’-6 @’(*/.1 %=A%(’B%-*H @+9 -./A7? I%*>,(? J’(*/.1 %=A%(’B%-* ；*$(%%KA$.)% +)5-0$(,-’)BG) D1%0*(,B,*,( ；B%0$.-’)B 0$.(.0*%(’)*’0
收稿日期：!""#$"%$!& 作者简介：邹培海 （ ，男，讲师，硕士研究 生 。主 要 !"#$% ） 从事机械设计教学与研究。
,*
・ 产品与市场・
起阀芯与阀孔轴线不同心， 而产生液压卡紧。
工程机械液压系统常见故障的原因分析及对策
工程机械液压系统常见故障的原因分析及对策工程机械工作场所环境比较恶劣，运用频率高，液压系统繁琐，是最容易出错的地方之一。
本文主要是对工程机械液压系统常见障碍的研究和维修保养。
比如，当挖掘机液压系统发生毛病时，整机的所有举动均出现故障或迟缓。
其特点如下：（1）整机不能正常运行;（2）每个零部件都能正常工作，但性能缓慢，工作的速度很缓慢;（3）起初，当机器一旦开始运转的时候，机器运行时可行的。
但是，一段时间之后，运行部件很弱，运动很慢，特别是力度不够，转动非常困难。
标签：工程机械;液压系统;故障;原因分析及对策0 前言伴随着社会经济的发展，对工程系统的要求也越来越高。
本文主要是对工程机械液压系统常见障碍的研究和维修保养。
1 工程机械液压系统问题特点液压机器转动装置由液压泵，控制，变矩器，变速器和动力换等配件共同形成的。
障碍一贯体现为行走故障或液压离合器接合不良。
在具体实践过程中，组装好的液压系统由液压泵，控制阀，液压马达和液压缸等部分一起形成的。
障碍重点展现为电动机的运转或传动较弱，液压缸活塞的伸缩较慢。
2 工程机械液压系统常见故障2.1 液压系统振动和噪音液压系统能够发出比较大的声音，因此容易导致人们的情绪比较浮躁，在这种环境下，工作人员工作容易产生疲劳，很有可能引发安全事故。
发生这一种问题的解决方法有多种：比如油经过的路程中，声音很严重的时候，可能因为吸收油的装置太薄，装置的转动的速度特别快，装置在封闭式的地方，因为提供由不足够，油很黏而且容易导致堵塞滤油网。
可以防止油中溶解的空气不能分离出来，造成所谓的气蚀;另一方面，吸水管密封不好，油面太低，滤油网部分暴露，同时吸入大量的空气。
2.2 油温过高造成这种障碍的重要因由通常是液压系统设想失当或运用过程中压力调节不当以及周边环境温度高。
每一个端口控制器的固定的流量，符合尺寸的管道的大小的所能容下的数量以及装油的体积大小和卸载方式均对油的温度的有直接的关系，设计工作人员在设计过程中应当关注这些问题。
液压系统常见故障及解决方法
液压系统常见故障及解决方法液压系统作为工程机械中重要的动力传递和控制系统，常常会出现各种故障，给工程机械的正常工作带来困扰。
本文将就液压系统常见的故障进行分析，并提出相应的解决方法，以帮助读者更好地理解和应对液压系统故障。
首先，液压系统常见的故障之一是液压泵失效。
液压泵是液压系统的动力源，一旦液压泵失效，整个液压系统将无法正常工作。
造成液压泵失效的原因可能包括液压油污染、液压泵内部零部件磨损、密封件老化等。
对于液压泵失效的情况，我们可以采取以下解决方法，首先，定期对液压油进行检查和更换，保持液压油的清洁；其次，定期对液压泵进行维护保养，及时更换磨损严重的零部件；最后，注意液压泵的使用环境，避免高温、高湿等恶劣条件对液压泵的影响。
其次，液压系统常见的故障之二是液压缸漏油。
液压缸漏油会导致工程机械的动作失灵，严重影响工作效率。
造成液压缸漏油的原因可能包括密封件老化、液压缸内部零部件磨损、安装不当等。
对于液压缸漏油的情况，我们可以采取以下解决方法，首先，定期检查液压缸的密封件，及时更换老化严重的密封件；其次，定期对液压缸进行维护保养，注意液压缸内部零部件的磨损情况；最后，注意液压缸的安装和使用，避免因安装不当导致液压缸漏油。
最后，液压系统常见的故障之三是液压阀故障。
液压阀作为液压系统的控制元件，一旦出现故障会导致工程机械的动作不准确甚至失控。
造成液压阀故障的原因可能包括阀芯卡滞、阀芯密封不严、阀体内部堵塞等。
对于液压阀故障的情况，我们可以采取以下解决方法，首先，定期对液压阀进行清洗和维护保养，保持阀芯的灵活性；其次，定期检查液压阀的密封情况，及时更换密封件；最后，注意液压阀的安装和使用，避免因阀体内部堵塞导致液压阀故障。
综上所述，液压系统常见故障的解决方法包括定期检查和维护保养液压系统的各个部件，及时更换老化严重的零部件，注意液压系统的使用环境和安装，以确保液压系统的正常工作。
希望本文所述的液压系统常见故障及解决方法能够帮助到广大读者，使他们能够更好地应对液压系统故障，确保工程机械的正常工作。
液压换向阀阀芯卡紧故障分析
液压换向阀阀芯卡紧故障分析目前，液压系统中广泛使用的各种液压换向阀中，均存在着阀芯卡紧现象。
其中有液压卡紧，也有机械卡紧。
为解决液压卡紧，国内外都在设计中采用阀芯外工作表面加工若干个平衡槽的办法，其效果很好。
对于机械卡紧也都制定了一些相应的技术规范来限制其配合间隙和偏心量等主要影响因素。
但尽管这样，卡紧现象仍时有发生，下面就卡紧产生的原因和解决办法作详细讨论。
1、产生卡紧的原因1.1 液压卡紧来自滑阀副几何形状误差和同轴度误差所引起的径向不平衡压力，即液体在高压下通过偏心环状锥形间隙，并且沿液体流动方向缝隙是逐渐扩大的，这时就会产生通常所说的液压卡紧现象。
1)阀芯因加工误差而带有倒锥(锥体大端朝向高压腔)，在阀芯与阀孔中心线平行且不重合时，阀芯受到径向不平衡力的作用。
使阀芯和阀孔的偏心矩越来越大，直到两者表面接触而发生卡紧现象。
此时，径向不平衡力达到最大值。
2)阀芯无几何形状误差，但是由于装配误差使阀芯在阀孔中歪斜放置，或者颗粒状污染物凝聚楔入阀孔与阀芯的间隙，使阀芯在孔中偏斜放置，产生很大的径向不平衡力及转矩。
3)在加工或工序间转移过程中，将阀芯碰伤，有局部凸起及残留毛刺。
这时凸起部分背后的液压流将造成较大的压降，产生一个使凸起部分压向阀孔的力矩。
这也是液压卡紧的一种成因。
4)设计时为防止径向不平衡力的产生，杜绝液压卡紧，在阀芯上开若干个环形槽，以均衡阀芯受到的径向压力，一般称为平衡槽。
但在加工中有时环形槽与阀芯不同心；或由于淬火变形，造成磨削后环形槽深浅不一，这样亦会产生径向不平衡力导致液压卡紧。
1.2 机械卡紧换向阀在使用中除发生液压卡紧外，有时还会发生机械卡紧，机械卡紧一般有下列原因。
1)液压油中的污染物(如砂粒、铁屑、漆皮)楔入阀芯与阀孔间隙使之卡紧。
2024年液压冲击的危害与防止方法(三篇)
2024年液压冲击的危害与防止方法在液压系统中，管路内流动的液体常常会因很快的换向和阀口的突然关闭，在管路内形成一个很高的压力峰值，这种现象叫液压冲击。
1液压冲击的危害1)冲击压力可高达正常工作压力的3~4倍，使液压系统中的元件、管道、仪表等遭到破坏；2)液压冲击使压力继电器误发信号，干扰液压系统的正常工作，影响液压系统的工作稳定性和可靠性；3)液压冲击引起震动和噪声、连接件松动，造成漏油、压力阀调节压力改变。
2液压冲击产生的原因1)管路内阀口快速关闭如图1所示，在管路A的入口端装有蓄能器，出口端B装有快速换向阀。
当换向阀处于打开状态(图示位置)时，管中的流速为V0，压力为P0。
若阀口B突然关闭，管路内就会产生液压冲击。
直接冲击(完全冲击)时(tT)，管内冲击压力最大升值P为P=CV=L/(tV0)间接冲击（非完全冲击）时(tT)，管内冲击压力最大升值为P=CVT/t=C(V0-V1)T/t式中:t换向时间，即关闭或开启液流通道的时间;T=2L/c当管长为L时，冲击波往返所需时间;液体密度;V阀口关闭前后，液流流速之差;C管内冲击波在管中的传播速度，且。
其中:E0液体的弹性模数;E 管路中的弹性模数;d管道内径;管道壁厚。
2)运动部件在高速运动中突然被制动此时产生压力冲击(惯性冲击)P为P=mV/(At)式中:m运动部件的总质量;A运动部件的有效端面积;t制动时间;V速度改变值。
例如油缸活塞在行程中途突然停止或反向，主换向阀换向过快，活塞在缸端停滞或反向，均会产生压力冲击。
2防止液压冲击的一般方法对于阀口突然关闭产生的压力冲击，可采取下述方法排除或减轻：1)减慢换向阀的关闭速度，即延长换向时间t。
例如采用直流电磁阀比交流的液压冲击要小，或采用带阻尼的电液换向阀可通过调节阻尼以及控制通过先导阀的压力和流量来减缓主换向阀阀芯的换向（关闭）速度。
液压换向阀也与此类似；2)增大管径，减小流速，从而可减小流速的变化值，以减小缓冲压力;缩短管长，避免不必要的弯曲；采用软管也可获得良好效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
In the schedule of the activity, the time and the progress of the completion of the project
content are described in detail to make the progress consistent with the plan.
工程建设机械液压卡紧的
危害、原因及消除措施正
式版
方案范本系列 | Scheme Template 编号：SMP-WJ01-48
页码2 / 6
工程建设机械液压卡紧的危害、原因
及消除措施正式版
下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成
的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度
与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。
1 液压卡紧的危害
在工程建设机械的液压系统中，因毛
刺和污物楔入液压元件滑动配合间隙，造
成的卡阀现象，通常称为机械卡紧。
在工程建设机械的液压系统中，因毛
刺和污物楔入液压元件滑动配合液体流过
阀芯阀体的缝隙时，作用在阀芯上的径向
力使阀芯卡住，称为液压卡紧，液压元件
产生液压卡紧时，会导致下列危害。
1.轻度的液压卡紧，使液压元件内的
相对移动（如阀芯、叶片、柱塞、活塞
等）运动时的摩擦阻力增大，造成动作迟
方案范本系列 | Scheme Template 编号：SMP-WJ01-48
页码3 / 6
缓，甚至动作错乱的现象；
2.严重的液压卡紧，使液压元件内的
相对移动件完全卡住，不能运动，造成不
能动作（如换向阀不能换向，柱塞泵柱塞
不能运动而不能实现吸油和压油等）的现
象，使手柄的操作力增大。
2 产生液压卡紧现象的原因
1.阀芯外径、阀体（套）孔形位公差
大，有锥度，且大端朝着高压区，或阀芯
阀孔失圆，装配时二者又不同心，存在偏
心距，这样压力油通过上缝隙与下缝隙产
生的压力降曲线不重合，产生一向上的径
向不平衡力（合力），使阀芯更加向上偏
移。上移后，上缝隙更缩小，下缝隙更增
大，向上的径向不平衡力随之增大，最后
方案范本系列 | Scheme Template 编号：SMP-WJ01-48
页码4 / 6
将阀芯顶死阀体孔上。
2.阀芯与阀孔因加工和装配误差，阀
芯在阀孔内倾斜成一定角度，压力油经上
下缝隙后，上缝隙不断增大，下缝隙不断
减小，其压力降曲线也不同，压力差值产
生偏心力和一个使阀芯阀体孔的轴线互不
平衡的力矩，使阀芯在孔内更倾斜，最后
阀芯卡死在阀孔内。
3.阀芯上面因碰伤有局部凸起或毛
刺，产生一个使凸起部分压向阀套的力
矩，将阀芯卡死在阀孔内。
4.为减少径向不平衡力，往往在阀芯
上加工若干条环形均压槽。加工时环形槽
与阀芯外圆若不同心，经热处理后再磨加
工，可导致环形均压槽深浅不一，产生径
方案范本系列 | Scheme Template 编号：SMP-WJ01-48
页码5 / 6
向不平衡力而卡死阀心。
5.污物颗粒进入阀芯与阀孔配合间
隙，使阀芯在阀孔内偏心放置，将产生径
向不平衡力导致液压卡紧。
6.阀芯与阀孔配合间隙大，阀芯与阀
孔台肩尖边与沉角槽的锐边毛刺倾倒的程
度不一样，引起阀芯与阀孔轴线不同心，
产生液压卡紧。
7.阀心与阀体孔配合间隙过小，污垢
颗粒楔入间隙，装配扭斜别劲，温度变化
引起变形，困油等也是卡阀现象产生的原
因。
3 消除减少液压卡紧的方法和措施
1.提高阀芯和阀体孔的加工精度，提
高其形状精度和位置精度。
方案范本系列 | Scheme Template 编号：SMP-WJ01-48
页码6 / 6
2.在阀芯表面开几条位置恰当的均压
槽，且均压槽与阀芯外圆保证同心。
3.采用锥形台肩，台肩小端朝着高压
区，利于阀芯在阀孔内径向对中。
4.有条件者使阀芯或阀体孔做轴向或
圆周方向的高频小振幅震动。
5.仔细清除阀芯凸肩及阀孔沉割槽尖
边上的毛刺，防止磕碰而弄伤阀芯外圆和
阀体内孔。
6.提高油液的清洁度。
7.保证合理装配间隙，防止变形，控
制油温。
