设计并仿真一台数字电压表

合集下载

三位半数字直流电压表设计multisim

三位半数字直流电压表设计multisim
【设计背景及意义】
随着科技的不断发展，数字电压表在各个领域的应用越来越广泛。

三位半数字电压表作为一种常见的测量仪器，具有高精度、高稳定性、易于操作等优点。

本文将介绍如何使用Multisim软件设计一款三位半数字直流电压表，以满足实际应用需求。

【设计原理】
三位半数字直流电压表的设计主要依据以下原理：
1.采用分压式电路实现电压测量；
2.利用模数转换器将模拟信号转换为数字信号；
3.通过数字显示电路将数字信号转换为直观的电压值。

【设计步骤】
1.打开Multisim软件，新建一个项目；
2.添加所需元器件，包括电阻、电容、二极管、晶体管、运算放大器等；
3.连接电路，构建分压式电压测量电路、模数转换电路和数字显示电路；
4.设置元器件参数，如电阻值、电容值等；
5.添加电源和信号源，设置电压值；
6.配置仿真参数，进行仿真实验；
7.分析仿真结果，优化电路设计。

【仿真结果及分析】
经过多次仿真实验，得到以下结果：
1.电压测量范围：0~100V；
2.电压测量精度：0.5%；
3.数字显示：三位半液晶显示屏；
4.响应速度：≤1秒。

通过分析仿真结果，可以看出设计的三位半数字直流电压表具备较高的精度和响应速度，能够满足大部分实际应用场景的需求。

【总结与展望】
本文通过Multisim软件设计了一款三位半数字直流电压表，详细介绍了设计原理、步骤及仿真结果。

在今后的工作中，可以进一步优化电路设计，提高电压表的性能，如降低功耗、扩大测量范围等。

数字电压表程序及仿真图

//************************************************//**用adc0809进行电压测量,lcd1602显示,精度0.001v**//************************************************#include "reg51.h"#include "intrins.h"#define uchar unsigned char#define uint unsigned intuchar code table []="ID: " ; //欢迎显示，包括空格在内<=16 uchar code table1 []="Name: " ;//欢迎显示，包括空格在内<=16//************管脚定义************************sbit ADC_OE = P3^0; //ADC输入允许信号端口sbit ADC_EOC = P3^1; //ADC转换结束信号输出端sbit ADC_START= P3^2; //ADC启动转换信号输入端sbit ADC_CLK = P3^3; //ADC时钟输入端sbit lcd_rs = P3^4; //液晶数据命令选择端sbit lcd_en = P3^5; //液晶使能//************参数定义************************uchar num; //LCD1602开机显示数组数uchar AD_data; //AD转换原始数据uchar dis1[] = " Current Voltage";uchar dis2[] = {' ',' ',' ',' ','V','=','0','.','0','0','0','v',' ',' ',' ',' ',}; //初始化数组，用来保存电压显示//************子函数定义************************void delay(uchar z); //delay延时子程序void init_lcd(); //LCD1602初始化函数void InitTimer0(); //定时器0初始化函数void write_com(uchar com); //LCD1602写指令函数void write_data(uchar date); //LCD1602写数据函数void write_welcome(); //LCD1602开启显示欢迎函数void init_ADC(); //ADC初始化函数void AD_covert(); //AD转换子程序void ADC_change(); //ADC转换函数void write_adc(); //ADC显示函数//************主函数************************void main(){init_lcd(); //LCD1602初始化write_welcome(); //LCD1602开启显示欢迎InitTimer0(); //定时器0初始化init_lcd(); //LCD1602初始化init_ADC(); //ADC初始化while(1){AD_covert(); //AD转换ADC_change(); //ADC转换函数write_adc(); //ADC显示}}//************delay延时子程序************************void delay(uchar z){uchar x,y;for(x=0;x<z;x++)for(y=0;y<114;y++);}//************LCD1602初始化函数************************void init_lcd(){lcd_en = 0; // 将使能端置0write_com(0x38); //设置16*2显示，5*7点阵，8位数据接口write_com(0x08); //写一个字符后地址指针加1write_com(0x01); //显示清零，数据指针清零write_com(0x06); //写一个字符后地址指针加1write_com(0x0c); //关显示，光标不显示不闪烁}//************定时器0初始化函数************************void InitTimer0(){TMOD = 0x02; //定时器0工作方式2TH0 = 0x14; //初值位20TL0 = 0x14;EA = 1; //开总中断ET0 = 1; //允许T0中断TR0 = 1; //启动T0}//************LCD1602写指令函数************************void write_com(uchar com){lcd_rs = 0; // 选择写指令P2 = com; // 将要写的命令送到数据总线上delay(5); // 延时5ms，待数据稳定lcd_en = 1; // 由于初始化已将lcd_en置为0，使能端给一个高脉冲，delay(5); // 延时5ms，待数据稳定lcd_en = 0; // 将使能端置0以完成脉冲}//************LCD1602写数据函数************************void write_data(uchar date){lcd_rs = 1; // 选择写数据P2 = date; // 将要写的数据送到数据总线上delay(5); // 延时5ms，待数据稳定lcd_en = 1; // 由于初始化已将lcd_en置为0，使能端给一个高脉冲，delay(5); // 延时5ms，待数据稳定lcd_en = 0; // 将使能端置0以完成脉冲}//************LCD1602开启显示欢迎函数******************void write_welcome(){write_com(0x80); // 现将数据指针定位到第一行第一个字处for(num=0;num<16;num++) //做简短延时{write_data(table[num]);delay(5);}write_com(0x80+0x40); // 现将数据指针定位到第二行第一个字处for(num=0;num<16;num++) //做简短延时{write_data(table1[num]);delay(20);}delay(50000);}//************中断函数************************void Timer0()interrupt 1{ADC_CLK = ~ADC_CLK; //时钟不断取反}//***********ADC初始化函数************************void init_ADC(){ADC_OE = 0; //ADC输入允许信号端口置1ADC_EOC = 1; //ADC转换结束信号输出端置1ADC_START= 1; //ADC启动转换信号输入端置1ADC_CLK = 1; //ADC时钟输入端置1}//***********AD转换子程序***********************void AD_covert(){ADC_START= 0;ADC_CLK = 0;_nop_(); //延时空循环，一个机器指令的时间ADC_START= 1;ADC_CLK = 1;_nop_(); //延时空循环，一个机器指令的时间ADC_START= 0;ADC_CLK = 0; //在START上产生一个正脉冲while(ADC_EOC); //等待上次转换完成_nop_();delay(100);while(ADC_EOC == 0){ADC_CLK = 1;delay(1);ADC_CLK = 0;delay(1);}P1 = 0xff;_nop_();ADC_OE = 1;_nop_();AD_data = P1;ADC_OE = 0;}//***********ADC转换函数************************void ADC_change(){double v;uchar val_integer;uint val_decimal;v = AD_data*0.0196078; //5v时输出的数字量是2.55，为使5v时输出5.00 val_integer = (uchar)v; //电压整数部分val_decimal = (uint)((v-val_integer)*1000);//将电压小数点后三位转换为整数(dis2[6]) = val_integer+0x30; //电压整数转换为ASSII(dis2[8]) = val_decimal/100+0x30; //电压小数第一位转换为ASSII(dis2[9]) = val_decimal/10%10+0x30; //电压小数第二位转换为ASSII(dis2[10]) = val_decimal/10%10+0x30; //电压小数第三位转换为ASSII}//************LCD1602显示adc函数******************void write_adc(){write_com(0x80); // 现将数据指针定位到第一行第一个字处for(num=0;num<16;num++)//做简短延时{write_data(dis1[num]);delay(1);}write_com(0x80+0x40); // 现将数据指针定位到第二行第一个字处for(num=0;num<16;num++)//做简短延时{write_data(dis2[num]);delay(1);}}。

三位半数字直流电压表设计multisim

三位半数字直流电压表设计multisim三位半数字直流电压表是一种常用的测试仪器，用于测量直流电路中的电压值。

它具有简单易用、精度高、测量范围广等特点，被广泛应用于电子工程、电力工程、通信工程等领域。

在设计multisim 电路仿真软件时，三位半数字直流电压表也是必不可少的组成部分。

我们需要了解三位半数字直流电压表的原理。

它采用了数字显示技术，将测量到的电压值以数字形式显示在屏幕上。

一般情况下，三位半数字直流电压表的显示范围为0-1999，即可以显示0.000V-1.999V之间的电压值。

它通过测量电路中的电压，将模拟信号转换为数字信号，并通过显示器显示出来。

在multisim中设计三位半数字直流电压表，首先需要选择合适的元件进行连接。

常见的元件有电阻、电容、二极管等。

在连接电路时，需要注意保证电路的稳定性和准确性。

电路的稳定性可以通过合理选择元件值来实现，而准确性则需要根据实际需求来确定。

在连接电路之后，我们需要设置multisim的参数。

首先是设置电源电压，这是为了模拟实际电路中的电源情况，保证电路能够正常工作。

其次是设置测量范围，根据需要选择合适的范围。

最后是设置显示方式，可以选择数码管显示或液晶显示等方式。

完成电路的连接和参数设置后，我们可以进行仿真实验。

在multisim中，可以设置不同的输入电压值，观察三位半数字直流电压表的显示结果。

通过对比实际测量值和显示值，可以评估电路的准确性和稳定性。

除了基本的测量功能，三位半数字直流电压表还可以具备其他功能，如自动量程切换、峰值保持等。

这些功能可以通过添加适当的电路元件和控制电路来实现。

在multisim中，可以根据需要进行扩展和改进，使三位半数字直流电压表具备更多的功能和应用。

设计multisim电路仿真软件时，三位半数字直流电压表是一个不可或缺的元件。

它能够对直流电路中的电压进行准确测量，并以数字形式显示出来。

通过合理连接电路和设置参数，我们可以在multisim中模拟实际的测量过程，并评估电路的性能。

最简单的用单片机+ADC0808 protues仿真数字电压表(原创)

在学习单片机AT89S52十天后，老师发给我们的那个板子就基本不够用了，所以数字电压表就只能用protues仿真了，而且之前我在网上找了很多别人做的数字电压表实例，总感觉程序比较复杂，就尝试着自己做了下，没想到很简单的思路竟然就做出来了，当然里面还有很多不足，精度也不是很高，但是做出来的时候自己真的非常高兴！下面给出我写的C程序和仿真图，不足的地方希望可帮我修改下。

可以说这个程序是非常简单的了，没有像其他人一样用中断啊，用字符串移动啊，用ABS 地址头文件啊都没有，所以很适合新人理解吧。

我就只想一个问题，把收到的2进制数字量改成10进制就行了，仅此而已。

#include <reg52.h>#include <math.h>#define unit unsigned int#define uchar unsigned charsbit ST=P3^0;sbit OE=P3^1;sbit EOC=P3^2;sbit led1=P2^0;sbit led2=P2^1;sbit led3=P2^2;sbit led4=P2^3;uchar ad_data;uchar data dis[5]={0x00,0x00,0x00,0x00,0x00};uchar code led_segment[ ]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};void data_pro();void delay (k);void display();void main(void) //主程序{ad_data=0; //采样值存储单元初始化为0while(1){ST=0;ST=1;ST=0;while(EOC==0)OE=1;ad_data=P0;data_pro();display();}}void Delay(int count) //*定义延时子函数,利用循环来延时{int i,j;for(i=0;i<count;i++)for(j=0;j<120;j++);}void display(void) //LED显示子程序{P1=led_segment[dis[2]]; //驱动方法led1=0; //开第一个数码管delay(1); //动态显示方法进行一个很小的延时led1=1; //关第一个数码管这样进行动态显示P1=led_segment[dis[1]];led2=0;delay(1);led2=1;P1=led_segment[dis[0]];led3=0;delay(1);led3=1;}void data_pro(void) //数据处理子程序{dis[2]=ad_data/51; //取整dis[4]=ad_data%51; //取余dis[4]=dis[4]*10;dis[1]=dis[4]/51; //取第一位小数dis[4]=dis[4]%51;dis[4]=dis[4]*10;dis[0]=dis[4]/51; //取第二位小数//取整为什么要/51呢？因为接进来的是一个256内的数//前面可知模拟电压范围为0-5V，所以最小分辨率为5/256=1/51 // 这样就可以将8位二进制数转化为0.00~5.00内的十进制小数了！}设计缺陷：1.精度不高，在2-5V之间精度才能达到98.2%左右。

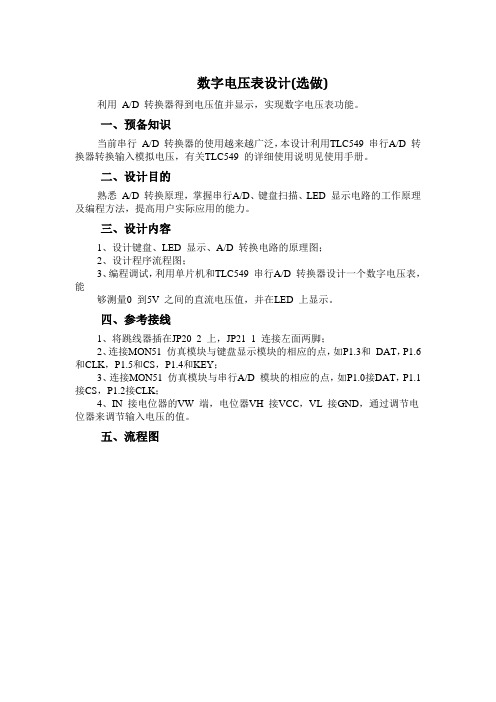

数字电压表设计

数字电压表设计(选做)利用A/D 转换器得到电压值并显示，实现数字电压表功能。

一、预备知识当前串行A/D 转换器的使用越来越广泛，本设计利用TLC549 串行A/D 转换器转换输入模拟电压，有关TLC549 的详细使用说明见使用手册。

二、设计目的熟悉A/D 转换原理，掌握串行A/D、键盘扫描、LED 显示电路的工作原理及编程方法，提高用户实际应用的能力。

三、设计内容1、设计键盘、LED 显示、A/D 转换电路的原理图；2、设计程序流程图；3、编程调试，利用单片机和TLC549 串行A/D 转换器设计一个数字电压表，能够测量0 到5V 之间的直流电压值，并在LED 上显示。

四、参考接线1、将跳线器插在JP20_2 上，JP21_1 连接左面两脚；2、连接MON51 仿真模块与键盘显示模块的相应的点，如P1.3和DAT，P1.6和CLK，P1.5和CS，P1.4和KEY；3、连接MON51 仿真模块与串行A/D 模块的相应的点，如P1.0接DAT，P1.1接CS，P1.2接CLK；4、IN 接电位器的VW 端，电位器VH 接VCC，VL 接GND，通过调节电位器来调节输入电压的值。

五、流程图开始六、参考代码;*************************;RAM定义BIT_COUNT DATA 07FHTIMER DATA 07EHTIMER1 DATA 07DHDATA_OUT DATA 021HDATA_ZH DATA 020H;*************************;*************************;I/O口定义DAT1 BIT P1.0CS1 BIT P1.1CLK1 BIT P1.2DAT BIT P1.3KEY BIT P1.4CS BIT P1.5CLK BIT P1.6;*************************;*************************;主程序ORG 0000HLJMP STARTORG 0100HSTART:MOV SP,#2FH ;定义堆栈MOV P1,#0AAH ;I/O口初始化;********************;延时约25msMOV TIMER,#50START_DELAY: MOV TIMER1,#255START_DELAY1: DJNZ TIMER1,START_DELAY1 DJNZ TIMER,START_DELAY ;********************MOV DATA_OUT,#0A4H ;复位指令LCALL SENDSETB CSMOV DATA_OUT,#0BFH ;闪烁测试LCALL SENDSETB CSDEL: MOV R7,#100 ;延时5sDEL1: MOV R6,#100DEL2: MOV R5,#244DEL3: DJNZ R5,DEL3DJNZ R6,DEL2DJNZ R7,DEL1MOV DATA_OUT,#0A4H ;复位指令LCALL SENDSETB CSMAIN:LCALL CAIYANG ;采样程序;********************;延时约50msMOV R7,#200DEL4: MOV R6,#125DEL5: DJNZ R6,DEL5DJNZ R7,DEL4;********************;********************;转换电压值MOV B,#51DIV ABMOV R0,AMOV A,BCJNE A,#50,GOONDEC AGOON:MOV B,#5DIV ABMOV R1,A;********************;********************;显示转换电压值MOV DATA_ZH,R0SETB CMOV DATA_ZH.7,CMOV R0,DATA_ZHMOV DATA_OUT,#081H ;下载数据且译码（第二位）LCALL SENDMOV DATA_OUT,R0LCALL SENDMOV DATA_OUT,#080H ;下载数据且译码（第一位）LCALL SENDMOV DATA_OUT,R1LCALL SENDSETB CS;********************LJMP MAIN;********************;采样程序CAIYANG:SETB CS1CLR CLK1CLR CS1SETB DAT1MOV BIT_COUNT,#8LCALL SHORT_DELAYCAIYANG_LOOP:SETB CLK1LCALL SHORT_DELAYMOV C,DAT1RLC ACLR CLK1LCALL SHORT_DELAYDJNZ BIT_COUNT,CAIYANG_LOOP SETB CS1RET;********************;********************;发送一个数据到HD7279 SEND:MOV BIT_COUNT,#8CLR CSLCALL LONG_DELAYSEND_LOOP:MOV C,DATA_OUT.7MOV DAT,CSETB CLKMOV A,DATA_OUTRL AMOV DATA_OUT,ALCALL SHORT_DELAYCLR CLKLCALL SHORT_DELAYDJNZ BIT_COUNT,SEND_LOOPCLR DATRET;********************;********************;延时子程序LONG_DELAY: MOV TIMER,#25 ;约50us DELAY_LOOP: DJNZ TIMER,DELAY_LOOPRETSHORT_DELAY: MOV TIMER,#4 ;约8us DELAY_LP: DJNZ TIMER,DELAY_LPRET;********************END;*************************。

数字电压表实验报告

简易数字电压表设计报告姓名：***班级：自动化1202学号：****************:***2014年11月26日一．设计题目采用C8051F360单片机最小系统设计一个简易数字电压表，实现对0~3.3V 直流电压的测量。

二．设计原理模拟输入电压通过实验板PR3电位器产生，A/D转换器将模拟电压转换成数字量，并用十进制的形式在LCD上显示。

用一根杜邦实验线将J8口的0~3.3V输出插针与J7口的P2.0插针相连。

注意A/D转换器模拟输入电压的范围取决于其所选择的参考电压，如果A/D 转换器选择内部参考电压源，其模拟电压的范围0~2.4V，如果选择外部电源作为参考电压，则其模拟输入电压范围为0~3.3V。

原理框图如图1所示。

图1 简易数字电压表实验原理框图三．设计方案1.设计流程图如图2所示。

图2 简易数字电压表设计A/D转换和计时流程图2.实验板连接图如图3所示。

图3 简易数字电压表设计实验板接线图3.设计步骤（1）编写C8051F360和LCD初始化程序。

（2）AD转换方式选用逐次逼近型，A/D转换完成后得到10位数据的高低字节分别存放在寄存器ADCOH和ADC0L中，此处选择右对齐，转换时针为2MH Z。

（3）选择内部参考电压2.4V为基准电压（在实际单片机调试中改为3.311V），正端接P2.0，负端接地。

四、测试结果在0V~3.3V中取10组测试数据，每组间隔约为0.3V左右，实验数据如表1所示：显示电压（V）0.206 0.504 0.805 1.054 1.406实际电压（v）0.210 0.510 0.812 1.061 1.414相对误差（%） 1.905 1.176 0.862 0.659 0.565显示电压（V） 2.050 2.383 2.652 2.935 3.246实际电压（v） 2.061 2.391 2.660 2.943 3.253相对误差（%）0.421 0.334 0.301 0.272 0.215表1 简易数字电压表设计实验数据（注：其中显示电压指LCD显示值，实际电压指高精度电压表测量值）五．设计结论1.LCD显示模块的CPLD部分由FPGA充当，芯片本身自带程序，所以这个部分不用再通过quartus软件进行编程。

基于Proteus的数字电压表仿真

锁存信号与转换启动信号都接
Ａ８Ｃ１Ｔ９５的Ｐ．；Ｅ出允许信号接３Ｏ输０
Ｐ．；ＥＣ转换结束信号接Ｐ．；３１Ｏ３２
ＯＩＯＴ接Ａ８Ｃ１ＰＵＴ～Ｕ８Ｔ９５的０口。图１ＡＤ００结构图Ｃ８８
信号，在其上跳变时，所有内部寄存器清０在其下跳变时，，
开始进行ＡＤ转换；Ｅ为输出允许信号，ＥＩ，ＯＯ＝时允许输出。ＯＴ～Ｕ８为数据输出线；Ｕ１０Ｔ
在Ｐｏｅｓｒｔ软件中设置Ａ８Ｃ１片机的晶振频率为ｕＴ９５单
１ｚ２ＭＨ。本电路Ｅ接高电平，没有扩展片外ＲＭ。ＡＯ
Ａ８Ｃ１Ｐ端口作为四位ＬＤ数码管动态显示的段Ｔ９５的１Ｅ码控制，２４Ｐ．Ｐ．２～７引脚作为四位ＬＤ数码管动态显示的Ｅ位码控制。ＤＡ、Ｄ、ＤＣ模拟通道地址线全接地，ＡＤＡＤＢＡＤ即选中模拟输入通道Ｉ；ＶｅＮ０ｒｆ（）５＋＝Ｖ，Ｖｅ（：；时钟信号外接ｒｆ．０）５ｋｚ的方波信号；ＤＣ８８的地址０ＨＡ００一一
电压表工作过程，效果良好。关键词数字电压表ＡＤ转换仿真・
文章编号：０２７６（０００ —１６０１０．６１２１）６０２．１
二、数字电压表的软件设计系统复位状态，初始化单片机，初始化ＡＣ８８的启动地Ｄ００址，数码管显示关闭，开始启动Ａ
１６２

基于单片机的数字电压表设计与仿真

基于单片机的数字电压表设计与仿真杨建成【摘要】The complex structure, low precision and high price of hardware-only digital voltmeter and high frequency of use in daily usage result in frequent damage and high failure rate, which bring a lot of inconvenience. The combination method of AT89C52 single chip microcomputer and ADC0809 analog-to-digital conversion is adopted in the design of a digital voltmeter with high precision. A lot of Proteus simulation experiments are made, and the measurement results which the ordinary pure hardware digital voltmeter can not achieve are obtained. The experimental results show that the digital voltmeter using the combination method of software and hardware has the advantages of simple structure, high accuracy and low failure rate.%由于纯硬件数字电压表结构复杂,测量精度低,价格高,而在日常使用中,使用频率高,导致万用表经常损坏,故障率高,给使用和维修带来很多不便.为了设计一种高精度数字电压表,采用AT89C52单片机和ADC0809模/数转换相结合的方法,做了大量Proteus仿真实验,获得了普通纯硬件数字电压表无法达到的测量效果.实验结果证明,使用软硬件相结合设计的数字电压表,具有结构简单,测量精度高,故障率低等功能.【期刊名称】《现代电子技术》【年(卷),期】2012(035)021【总页数】3页(P170-172)【关键词】数字电压表;测量精度;AT89C52;ADC0809【作者】杨建成【作者单位】台州学院物理与电子工程学院,浙江台州 318000【正文语种】中文【中图分类】TN02-34;TP2730 引言在电子测量中，电压值的测量显得尤其重要[1]。

基于51单片机的数字电压表仿真设计

１２ＭＨｚＬＪ４。
本电路ＥＡ接高电平，有扩展片外ＲＭ。没Ｏ
１系统概述
１１设计任务．
２２ＡＤ转换电路的接口设计．／
ＡＤ转换器采用集成电路ＡＣ８８Ｄ００／Ｄ００。ＡＣ８８具有８路模拟量输入信号Ｉ０一Ｉ７１ＮＮ（～５脚、６—２２８脚）地址线，ＣＢ、（３～５脚）定哪一路模拟输人信号进行ＡＤ转、Ａ２２决／换，电路将地址线ＣＢＡ均接地，本、、即选择０号通道输入模
２数字电压表的Ｐｏｕｒ￣ｓ软件仿真电路设计
待测电压输入信号在ＡＣ８８芯片承受的最大工作电Ｄ００
压范围内，经过模／数转换电路实现ＡＤ转换，／通过单片机
控制电路进行程序数据处理，然后通过七段译码／驱动显示电路实现数码管显示输入电压。
２１年第２０１期
文章编号：６４４７（０１０．０６０１７－５８２１）２０４ —２
山西电子技术
应用实践
基于５片机的数字电压表仿真设计１单
刘敏娜，潘宏侠，王乔
（中北大学机械工程与自动化学院，山西太原００５）３０１
Ａ８Ｃ１片机、Ｄ００、４Ｓ４ＬＤ数码管等ＪＴ９．单５ＡＣ８８７Ｌ７、Ｅ。
Ｏ引言
随着电子科学技术的发展，电子测量成为广大电子工作者必须掌握的手段，测量的精度和功能的要求也越来越对高，而电压的测量甚为突出，因为电压的测量最为普遍。数

三位半数字直流电压表设计multisim

三位半数字直流电压表设计multisim多位半数字直流电压表是一种能够测量电路中直流电压的仪器。

它一般由数码显示部分和模拟-数字转换部分组成。

在Multisim中，我们可以通过建立电路模型来设计并模拟一个三位半数字直流电压表。

我们需要选择合适的元件来构建电路模型。

在三位半数字直流电压表中，最重要的元件是模数转换器（ADC）和显示部分。

在Multisim 中可以通过搜索栏找到这些元件并将它们添加到工作区。

在电路模型中，我们需要引入一个待测电路的输入信号，并连接到ADC的输入引脚上。

可以选择一种直流电源作为输入信号，并使用电阻来限制电流大小，以防止ADC被烧坏。

同时，需要为ADC提供一个参考电压，该电压与输入电压的量程相关。

ADC会将模拟信号转换为数字信号，并输出给显示部分。

在显示部分，我们可以选择七段数码管来显示数字。

在Multisim中，可以找到七段数码管的元件，并将其添加到工作区。

将ADC的输出和数码管的输入进行连接。

在Multisim中，可以使用导线工具将两者连接起来。

此外，为了显示多个数字，可以选择多个数码管，并通过逻辑电路将它们连接在一起。

在设计电路模型时，需要注意以下几点：1.选择合适的ADC和七段数码管。

ADC的位数决定了电压的精确度，而七段数码管的个数决定了显示的范围。

2.为ADC提供合适的参考电压。

参考电压的选取需要根据待测电路的电压范围来确定。

3.使用合适的电阻来限制输入电流，以保护ADC不受损坏。

4.在连接元件时，要确保正确地连接输入和输出引脚，以便电路正常工作。

完成电路模型的设计后，可以进行仿真。

在Multisim中，可以通过点击“仿真”按钮启动仿真过程。

仿真过程将模拟电路中的信号变化，并将结果显示在数码管上。

通过以上步骤，我们可以在Multisim中设计一个三位半数字直流电压表。

设计完成后，可以通过仿真来测试其在不同电压下的显示情况，以验证电路的正确性和稳定性。

总结起来，使用Multisim来设计一个三位半数字直流电压表需要选择合适的元件，构建电路模型，并进行仿真。
