课程设计 简易计算器设计与实现
简易计算器的课程设计
简易计算器的课程设计一、课程目标知识目标：1. 学生能理解简易计算器的内部工作原理，掌握其基本功能操作。
2. 学生能运用计算器进行基本的算术运算，包括加、减、乘、除以及百分比计算。
3. 学生理解并掌握计算器上各个按键的功能及其在数学运算中的应用。
技能目标：1. 学生能够使用计算器辅助解决实际问题，如购物找零、面积计算等。
2. 学生通过计算器的使用，提高数据输入、结果读取和运算过程纠错的能力。
3. 学生能够结合数学知识，利用计算器进行数据的简单统计分析。
情感态度价值观目标：1. 培养学生对待科学技术的积极态度，认识到计算器在日常生活和学习中的便捷性。
2. 增强学生的团队协作意识，通过小组活动，学会分享和交流使用计算器的经验。
3. 培养学生遵守计算器使用的规则，养成良好的计算器使用习惯，珍惜公共资源。
本课程设计针对的学生群体为小学高年级学生，他们已经具备了一定的数学基础和操作简单电子设备的能力。
课程性质为实用技能型，旨在通过简易计算器的教学，将理论知识与实践操作相结合，提高学生解决实际问题的能力。
在教学要求上，注重培养学生的动手操作能力和创新思维，同时强调情感态度的培养，使学生在学习技能的同时，也能形成正确的价值观。
通过具体学习成果的分解，教师可进行有针对性的教学设计和学习效果评估。
二、教学内容本章节教学内容依据课程目标，结合教材内容，科学系统地组织以下部分：1. 简易计算器基础知识：介绍计算器的发展历程、种类及简易计算器的结构组成，对应教材第二章第一节。
2. 计算器按键功能：详细讲解各按键的功能及其在数学运算中的应用，对应教材第二章第二节。
3. 基本运算操作：教授如何使用计算器进行加、减、乘、除以及百分比计算，对应教材第二章第三节。
4. 计算器在实际应用中的使用：结合实际案例，如购物找零、面积计算等，展示计算器的实用性，对应教材第二章第四节。
5. 数据的简单统计分析：利用计算器进行数据输入、处理和简单统计分析，对应教材第二章第五节。
简易计算器课程设计
山东大学控制科学与工程学院课程设计报告书课程设计名称：简易计算器班级：测控一班学号：201000171202姓名：魏凯峰一、电路工作原理该电路主要由以下几部分组成，1、51系列单片机最小系统板，由AT89C51单片机，复位电路，晶振电路（晶振频率是11.0592MHZ），这部分是控制中心，晶振电路可产生程序运行所需要的时钟频率。
2、显示部分，由8位共阴数码管和两个74HC573锁存器、排阻（1K）组成，74HC573锁存器用于动态显示数据，也有驱动显示作用，排阻是限流作用。
3、按键部分，由20位独立键盘组成，按矩阵形式连接，用到9个IO口。
原理：键盘作为数字输入，矩阵键盘的工作原理是当某个键按下时，其两端的IO口电平变化，程序中通过相应位的与或运算，就可以判断出是哪个按键被按下，单片机中的程序不断读取键盘的输入并实时显示在数码管上，数码管用段位选不断切换显示，如当位选为高电平时即为点亮，然后再输入相应的数字段码（该电路中用的是共阴极数码管的字码），这样数码管上便可以显示相应数字。
锁存器中的LE口就是段位选口，高电平有效，数码管中的A、B......G、DP是数码管中的每一段，只要某个字母为高电平，则该段二极管就会被点亮（共阴极）。
在同时显示多个数字时要利用到动态显示，视觉动态显示主要就是利用人眼的视觉感来设计的，一般来说如果显示的频率过慢，则会有断断续续的显示；如果显示的频率加快，则人眼就分辨不出这种视觉残余！二、程序简要说明从主函数开始，先是定义一些变量，然后是调用显示函数displaypro(0)，先显示0，然后进入一个大循环while(1)，在循环里面先检测键盘keyscan()，并把检测值赋给K，然后是段位选循环8次检测，然后用switch(k)函数来执行键盘操作，k的值从0到9表示输入数字0到9，10到13表示加减乘除，17、15分别表示十六进制和二进制，16表示小数点，14表示正负号，18表示清除，19是等于号。
简单计算器的设计与实现
4).按钮响应
}
3. public void actionPerformed(ActionEvent e)//动作事件，各按钮响应；判断是
什么运算{ }
if()/{判断它是不是加法运算} else if(operator==bsubtract){判断它是不是减法运算} else if(operator==bmultiply){判断它是不是乘法运算} else if(operator==bdivision){判断它是不是除法运算} else if(operator==bdelete) {判断它是不是清零} else if(operator==bequals) {判断它是不是求值}
flag=1;
}
else if(operator==bequals)
{
secondNum =text.getText();
text.setText(result());//调用 result()函数
flag=1;
}
else
{
if(flag=Βιβλιοθήκη 0){String str =text.getText();
}
else if(operation.equals("multiply")) {
return(""+(num1*num2)); } else if(operation.equals("division")) {
简易计算器课程设计

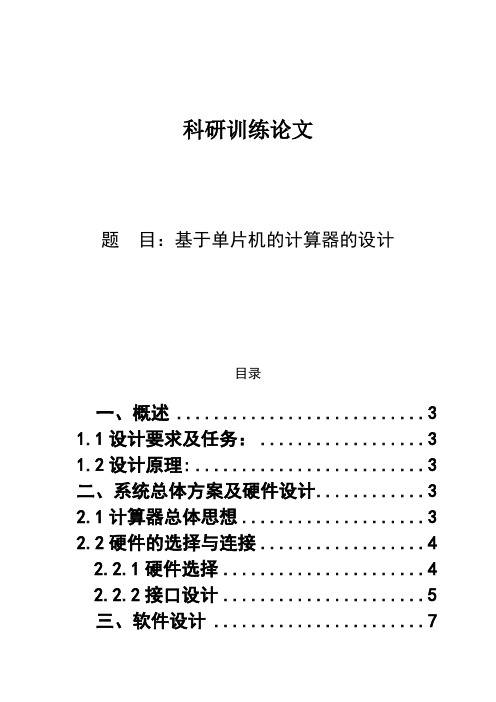

科研训练论文题目：基于单片机的计算器的设计目录一、概述 (3)1.1设计要求及任务： (3)1.2设计原理: (3)二、系统总体方案及硬件设计 (3)2.1计算器总体思想 (3)2.2硬件的选择与连接 (4)2.2.1硬件选择 (4)2.2.2接口设计 (5)三、软件设计 (7)3.2系统流程总图 (8)3.3显示程序设计 (8)3.4键盘识别程序设计 (9)3.4.1原理与分析 (9)3.4.2流程图 (10)四、设计体会与总结 (11)五、参考文献 (11)附录基于单片机的计算器的设计摘要：本设计是一个实现加减乘除的计算器，它的硬件主要由四部分构成，一个8051单片机芯片，两个八段共阴极数码管，一个4*4键盘，它可以实现一位数的加减乘除运算。
显示部分：采用LED动态显示。
按键部分：采用4*4键盘。
采用软件识别键值，并执行相应的操作。
关键词：LED接口；键盘接口；8255A；汇编语言一、概述1.1设计要求及任务：（1）设计4*4的键盘，其中10个数字键0~9，其余六个键“+”、“—”、“*”、“/”、“=”、和“C”键；（2）设计两位LED接口电路；（3）实现1位数的简单运算1.2设计原理:（1）LED显示器接口技术LED动态显示接口技术（2）键盘显示技术逐行（逐列扫描法）二、系统总体方案及硬件设计2.1计算器总体思想显示部分：采用LED动态显示。
按键部分：采用4*4键盘。
采用软件识别键值，并执行相应的操作。
执行过程：开机显示零，等待键入数值，当键入数字，经通过数码管显示出来，当键入+、-、*、/运算符，计算器在内部执行数值转换和存储，并等待再次键入数值，当再键入数值后将显示键入的数值，按等号就会在数码管上输出运算结果。
图1 系统设计框图2.2硬件的选择与连接图二硬件连接总图2.2.1硬件选择(1)由于本设计比较简单，因此选用内部含有4KBE2PROM的89C51单片机作为系统的核心。
(2)扩展输入/输出端口在扩展输入/输出端口时，要求输入口能够缓冲，，输出口能够锁存。
单片机课程设计简易计算器设计
调试与测试：对硬件和软件进行调试，确保计算器能够正常工作
制作报告：编写设计报告，包括需求分析、硬件设计、软件设计、调 试与测试等内容
Part Three
硬件设计
电路原理图设计
单片机：作为核心控制单元，负责接收输入信号、处理数据、输出结果 输入设备：键盘或触摸屏，用于输入数字和运算符号 显示设备：LED或LCD，用于显示计算结果 电源：提供稳定的电源电压，保证系统正常工作 连接线：将各个部件连接起来，实现信号传输和电源供应 保护电路：防止过压、过流、过热等异常情况对系统造成损害
成本：价格、开发成本、维护成本等
开发环境：开发工具、编程语言、开发 文档等
应用领域：计算器、智能家居、工业控 制等
兼容性：与其他硬件、软件的兼容性
技术支持：厂商技术支持、社区资源等
设计流程概述
需求分析：确定计算器的功能需求，如加减乘除、平方根等
硬件设计：选择合适的单片机型号，设计电路原理图，选择元器件
稳定性测试： 对集成后的系 统进行稳定性 测试，确保系 统在各种环境 下能够稳定运
行
安全性测试： 对集成后的系 统进行安全性 测试，确保系 统能够抵御各
种安全威胁
测试环境搭建
硬件环境：单片机、显示器、键盘、电源等 软件环境：单片机开发环境、测试软件等 测试工具：万用表、示波器、逻辑分析仪等 测试步骤：编写测试程序、执行测试程序、记录测试结果、分析测试结果等
功能测试与调试
测试方法：黑 盒测试、白盒 测试、灰盒测
试等
测试内容：输 入输出、功能 实现、性能指
标等
调试工具：调 试器、仿真器、 逻辑分析仪等
调试技巧：断 点设置、单步 执行、变量监
简易计算器的设计与实现

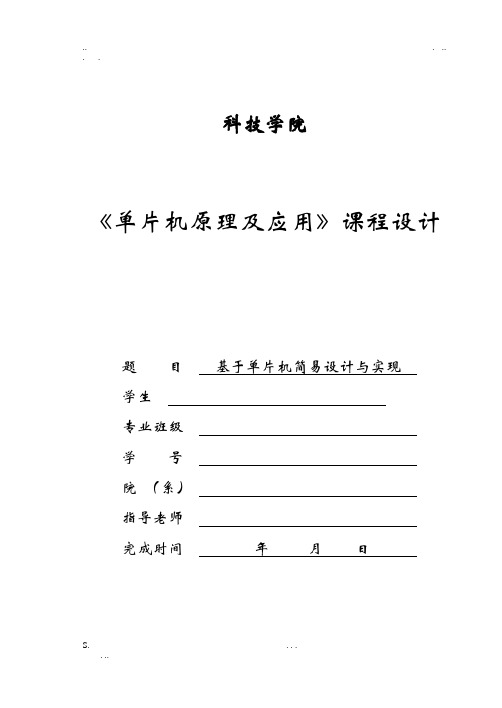

科技学院《单片机原理及应用》课程设计题目基于单片机简易设计与实现学生专业班级学号院（系）指导老师完成时间年月日目录0.引言 (1)1. 设计方案 (3)1.1 方案论证 (3)1.2 方案比较与选择 (4)2. 系统设计 (4)2.1系统组成及总体框图 (5)2.2硬件原理 (5)2.2.1.单片机最小系统 (6)2.2.2键盘电路 (13)2.2.3显示电路 (15)2.3.软件流程 (17)2.3.1主程序控制流程 (17)2.3.2键盘扫描子程序 (18)2.3.3LCD1602显示控制流程 (20)2.4仿真与实物制作 (24)3.结论 (26)参考文献 (27)附录一：总体电路原理图 (28)附录二: 元器件 (28)附录三：源程序 (29)基于单片机简易设计与实现0.引言随着社会的发展，科学的进步，人们的生活水平在逐步的提高，尤其是微电子技术的发展，犹如雨后春笋般的变化。
电子产品的更新速度快就不足惊奇了。
计算器在人们的日常中是比较的常见的电子产品之一。
如何使计算器技术更加的成熟，充分利用已有的软件和硬件条件，设计出更出色的计算器，使其更好的为各个行业服务，成了如今电子领域重要的研究课题[1]。
今天，人们的日常生活中已经离不开计算器了，社会的各个角落都有它的身影，比如商店，办公室，学校……。
因此设计一款简单实用的计算器会有很大的实际意义。
本设计对字符液晶显示模块的工作原理，如初始化、清屏、显示、调用及外特性有较清楚的认识，并会使用LCD（液晶显示模块）实现计算结果的显示；掌握液晶显示模块的驱动和编程，设计LCD和单片机的接口电路，以及利用单片机对液晶模块的驱动和操作；在充分分析部逻辑的概念，进行软件和调试，学会使用，并能够以其为平台设计出具有四则运算能力简易计算器的硬件电路和软件程序。
同时在进一步掌握单片机理论知识，理解嵌入式单片机系统的硬软件设计，加强对实际应用系统设计的能力。
通过本设计的学习，使我掌握单片机程序设计和微机接口应用的基本方法，并能综合运用本科阶段所学软、硬件知识分析实际问题，提高解决毕业设计实际问题的能力，为单片机应用和开发打下良好的基础。
简易计算器的设计与实现
沈阳航空航天大学课程设计报告课程设计名称: 单片机系统综合课程设计课程设计题目：简易计算器的设计与实现院（系）：专业: 班级: 学号: 姓名: 指导教师: 完成日期：目录第1章总体设计方案 (1)1.1设计内容 (1)1.2设计原理 (1)1.3设计思路 (2)1.4实验环境 (2)第2章详细设计方案 (3)2.1硬件电路设计 (3)2.2主程序设计 (7)2.2功能模块的设计与实现 (8)第3章结果测试及分析 (11)3.1结果测试 (11)3.2结果分析 (11)参考文献 (12)附录1 元件清单 (13)附录2总电路图 (14)附录3程序代码 (15)第1章总体设计方案1.1设计内容本设计是基于51系列的单片机进行的十进制计算器系统设计，可以完成计算器的键盘输入，进行加、减、乘、除1位无符号数字的简单四则运算，并在6位8段数码管上显示相应的结果。
设计过程在硬件与软件方面进行同步设计。
硬件方面从功能考虑，首先选择内部存储资源丰富的8751单片机，输入采用4X 4矩阵键盘。
显示采用6位8段共阳极数码管动态显示。
软件方面从分析计算器功能、流程图设计，再到程序的编写进行系统设计。
编程语言方面从程序总体设计以及高效性和功能性对C语言和汇编语言进行比较分析，最终选用汇编语言进行编程，并用protel99se涉及硬件电路。
1.2设计原理在该课程设计中，主要用到一个8751芯片和串接的共阳数码管，和一组阵列式键盘。
作为该设计的主要部分，下面将对它们的原理及功能做详细介绍和说明。
1) 提出方案以8751为核心，和数码管以及键盘用实验箱上已有的器件实现计算器的功能。
2) 总体方案实现(1) 要解决键值得读入。
先向键盘的全部列线送低电平，在检测键盘的行线，如果有一行为低电平，说明可能有按键按下，则程序转入抖动检测---就是延时10ms再读键盘的行线，如读得的数据与第一次的相同，说明真的有按键按下，程序转入确认哪一键按下的程序，该程序是依次向键盘的列线送低电平，然后读键盘的行线，如果读的值与第一次相同就停止读，此时就会的到键盘的行码与列码查表可的键值。
简易计算器的设计与实现
郑州科技学院《单片机原理及应用》课程设计题目基于单片机简易设计与实现学生姓名专业班级学号院（系）指导老师完成时间年月日目录0.引言 (1)1. 设计方案 (3)1.1 方案论证 (3)1.2 方案比较与选择 (4)2. 系统设计 (4)2.1系统组成及总体框图 (5)2.2硬件原理 (5)2.2.1.单片机最小系统 (6)2.2.2键盘电路 (13)2.2.3显示电路 (15)2.3.软件流程 (17)2.3.1主程序控制流程 (17)2.3.2键盘扫描子程序 (18)2.3.3LCD1602显示控制流程 (20)2.4仿真与实物制作 (24)3.结论 (26)参考文献 (26)附录一：总体电路原理图 (27)附录二: 元器件 (27)附录三：源程序 (28)基于单片机简易设计与实现0.引言随着社会的发展，科学的进步，人们的生活水平在逐步的提高，尤其是微电子技术的发展，犹如雨后春笋般的变化。
电子产品的更新速度快就不足惊奇了。
计算器在人们的日常中是比较的常见的电子产品之一。
如何使计算器技术更加的成熟，充分利用已有的软件和硬件条件，设计出更出色的计算器，使其更好的为各个行业服务，成了如今电子领域重要的研究课题[1]。
今天，人们的日常生活中已经离不开计算器了，社会的各个角落都有它的身影，比如商店，办公室，学校……。
因此设计一款简单实用的计算器会有很大的实际意义。
本设计对字符液晶显示模块的工作原理，如初始化、清屏、显示、调用及外特性有较清楚的认识，并会使用LCD（液晶显示模块）实现计算结果的显示；掌握液晶显示模块的驱动和编程，设计LCD和单片机的接口电路，以及利用单片机对液晶模块的驱动和操作；在充分分析内部逻辑的概念，进行软件和调试，学会使用，并能够以其为平台设计出具有四则运算能力简易计算器的硬件电路和软件程序。
同时在进一步掌握单片机理论知识，理解嵌入式单片机系统的硬软件设计，加强对实际应用系统设计的能力。
简易计算器的设计与实现
沈阳航空航天大学课程设计报告课程设计名称：单片机系统综合课程设计课程设计题目：简易计算器的设计与实现院（系）：专业：班级：学号：姓名：指导教师：完成日期：沈阳航空航天大学课程设计报告第1章总体设计方案第1章总体设计方案1.1设计内容本设计是基于51系列的单片机进行的十进制计算器系统设计，可以完成计算器的键盘输入，进行加、减、乘、除1位无符号数字的简单四则运算，并在6位8段数码管上显示相应的结果。
设计过程在硬件与软件方面进行同步设计。
硬件方面从功能考虑，首先选择内部存储资源丰富的8751单片机，输入采用4×4矩阵键盘。
显示采用6位8段共阳极数码管动态显示。
软件方面从分析计算器功能、流程图设计，再到程序的编写进行系统设计。
编程语言方面从程序总体设计以及高效性和功能性对C语言和汇编语言进行比较分析，最终选用汇编语言进行编程，并用protel99se涉及硬件电路。
1.2设计原理在该课程设计中，主要用到一个8751芯片和串接的共阳数码管,和一组阵列式键盘。
作为该设计的主要部分，下面将对它们的原理及功能做详细介绍和说明。
1)提出方案以8751为核心，和数码管以及键盘用实验箱上已有的器件实现计算器的功能。
2)总体方案实现(1)要解决键值得读入。
先向键盘的全部列线送低电平，在检测键盘的行线，如果有一行为低电平，说明可能有按键按下，则程序转入抖动检测---就是延时10ms再读键盘的行线，如读得的数据与第一次的相同，说明真的有按键按下，程序转入确认哪一键按下的程序，该程序是依次向键盘的列线送低电平，然后读键盘的行线，如果读的值与第一次相同就停止读，此时就会的到键盘的行码与列码查表可的键值。
并且将键值送入缓冲区。
(2)计算。
从缓冲区中取出数据按照括号配匹算法解决符号优先级问题，如果有键值为“F”则清空缓冲区跳至开始处，否则调用汇编指令进行计算，结果送入缓冲区。
(3)显示。
从缓冲区中取出数据查找段码表，将段码送入段码管。
c课程设计简单计算器
c课程设计简单计算器一、教学目标本节课的学习目标包括：知识目标：学生需要掌握简单计算器的原理和基本操作，了解计算机内部是如何进行加减乘除等运算的。
技能目标：学生能够独立设计并实现一个简单计算器，提高逻辑思维能力和编程能力。
情感态度价值观目标：通过完成计算器设计，学生能够体会到编程的乐趣，增强对计算机科学的兴趣，培养创新精神和团队合作意识。
二、教学内容本节课的教学内容主要包括：1.简单计算器的原理介绍：讲解计算器的工作原理，让学生了解计算机是如何进行数学运算的。
2.编程语言的基本概念：介绍编程语言的基本语法和结构，为学生编写计算器程序打下基础。
3.计算器的设计与实现：引导学生通过编程实现一个简单计算器，培养学生的实际操作能力。
三、教学方法本节课采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解计算器的原理和编程语言的基本概念，为学生提供理论支持。
2.案例分析法：分析已有的计算器程序，让学生从中学习编程技巧和方法。
3.实验法：学生动手编写计算器程序，培养实际操作能力和创新能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：提供配套的教材，帮助学生学习计算器原理和编程语言。
2.多媒体资料：制作PPT等多媒体资料，生动形象地展示计算器原理和编程方法。
3.实验设备：准备计算机等实验设备，让学生能够顺利进行编程实践。
五、教学评估为了全面、客观、公正地评估学生的学习成果，我们将采用以下评估方式：1.平时表现评估：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习态度和积极性。
2.作业评估：通过学生提交的作业，评估学生的编程能力和对知识的理解程度。
3.考试评估：设置期末考试，测试学生对简单计算器原理和编程语言的掌握程度。
六、教学安排本节课的教学安排如下：1.教学进度：按照教材的章节安排，逐步讲解计算器原理和编程语言知识。
2.教学时间：安排在正常的上课时间，确保学生能够专心学习。
