3.3探究电阻定律
《电阻定律的实验探究》 讲义
《电阻定律的实验探究》讲义一、实验目的本次实验旨在探究电阻定律，即导体的电阻与导体的长度、横截面积、材料以及温度之间的关系。
通过实验操作和数据分析，深入理解电阻的本质特性，培养实验设计、数据处理和科学推理的能力。
二、实验原理1、电阻的定义式：＼（R ＝＼frac{U}｛I}＼），其中＼（R\）表示电阻，＼（U\）表示导体两端的电压，＼（I\）表示通过导体的电流。
2、根据电阻定律，导体的电阻＼（R\）与导体的长度＼（L\）成正比，与导体的横截面积＼（S\）成反比，与导体的材料电阻率\（＼rho\）有关，数学表达式为＼（R ＝＼rho\frac{L}｛S}＼）。
三、实验器材1、电源（直流稳压电源）2、电流表（量程适当）3、电压表（量程适当）4、滑动变阻器5、不同长度、横截面积和材料的导体（如铜丝、铁丝、镍铬合金丝等）6、开关7、导线若干8、米尺9、螺旋测微器（用于测量导体的直径）四、实验步骤1、用米尺测量不同导体的长度，用螺旋测微器测量导体的直径，计算出横截面积。
2、按照电路图连接实验电路，将电源、开关、滑动变阻器、电流表、电压表以及待测导体依次连接。
3、闭合开关，调节滑动变阻器，使电流表和电压表有适当的示数，记录此时的电流＼（I\）和电压＼（U\）。
4、改变滑动变阻器的阻值，重复步骤 3，多测几组数据，计算出不同情况下导体的电阻＼（R\）。
5、更换不同长度、横截面积和材料的导体，重复步骤 1 4，记录实验数据。
五、数据记录与处理1、设计一个数据表格，记录实验中所测量的导体长度＼（L\）、横截面积＼（S\）、材料、电流＼（I\）、电压＼（U\）以及计算得到的电阻＼（R\）。
｜导体材料｜长度＼（L\）（m) ｜横截面积＼（S\）（m²) ｜电流＼（I\）（A) ｜电压＼（U\）（V) ｜电阻＼（R\）（＼（＼Omega\））｜｜｜｜｜｜｜｜｜铜丝 1 ｜｜｜｜｜｜｜铜丝 2 ｜｜｜｜｜｜｜铁丝 1 ｜｜｜｜｜｜｜铁丝 2 ｜｜｜｜｜｜｜｜｜｜｜｜｜2、以电阻＼（R\）为纵坐标，长度＼（L\）为横坐标，绘制图像，观察是否为直线，以验证电阻与长度的正比关系。
3.3v 10k电阻
3.3v 10k电阻
摘要：
1.3.3v 10k 电阻的概念
2.3.3v 10k 电阻的计算方法
3.3.3v 10k 电阻的应用领域
4.3.3v 10k 电阻的选购与维护
正文：
3.3v 10k 电阻是一种电阻值固定为10k 欧姆（千欧姆），工作电压为3.3 伏特的电子元器件。
在电路设计中，电阻是必不可少的组成部分，它能够限制电流、分压、限流等，从而确保电路正常工作。
计算3.3v 10k 电阻的阻值，需要使用欧姆定律。
欧姆定律的公式为：电阻值（R）=电压（U）/电流（I）。
已知工作电压为3.3 伏特，电阻值为10k 欧姆，可以得出电流值为：I = U / R = 3.3V / 10kΩ = 0.00033A。
因此，在3.3v 电压下，通过10k 电阻的电流为0.00033 安培。
3.3v 10k 电阻广泛应用于各种电子设备和电路中，如电源、信号处理、放大器、振荡器等。
在这些应用中，3.3v 10k 电阻可以发挥限流、分压等功能，确保电路的稳定性和可靠性。
在选购3.3v 10k 电阻时，需要注意电阻的精度、稳定性、工作温度范围等参数，以确保其满足电路设计的要求。
在使用过程中，要注意电阻的安装和焊接质量，避免电阻受到过大的电压或电流冲击，导致性能下降或损坏。

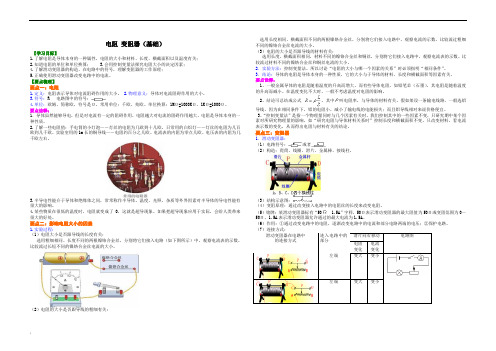

3.3电阻 变阻器 知识讲解(基础)
电阻变阻器（基础）【学习目标】1.了解电阻是导体本身的一种属性，电阻的大小和材料、长度、横截面积以及温度有关；2.知道电阻的单位和单位换算；3.会用控制变量法探究电阻大小的决定因素；4.了解滑动变阻器的构造、在电路中的符号，理解变阻器的工作原理；5.正确使用滑动变阻器改变电路中的电流。
【要点梳理】要点一：电阻1.定义：电阻表示导体对电流阻碍作用的大小。
2.物理意义：导体对电流阻碍作用的大小。
3.符号：R 电路图中的符号：4.单位：欧姆，简称欧，符号是Ω。
常用单位：千欧、兆欧。
单位换算：1MΩ=1000KΩ，1KΩ=1000Ω。
要点诠释：1．导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大。
电阻是导体本身的一种性质。
2.了解一些电阻值：手电筒的小灯泡—－灯丝的电阻为几欧到十几欧。
日常用的白炽灯—－灯丝的电阻为几百欧到几千欧。
实验室用的1m长的铜导线—－电阻约百分之几欧。
电流表的内阻为零点几欧。
电压表的内阻为几千欧左右。
3.半导电性能介于导体和绝缘体之间，常常称作半导体。
温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。
4.某些物质在很低的温度时，电阻就变成了0，这就是超导现象。
如果把超导现象应用于实际，会给人类带来很大的好处。
要点二：影响电阻大小的因素1.实验过程：（1）电阻大小是否跟导线的长度有关：选用粗细相同、长度不同的两根镍铬合金丝，分别将它们接入电路（如下图所示）中，观察电流表的示数。
比较流过长短不同的镍铬合金丝电流的大小。
（2）电阻的大小是否跟导线的粗细有关：选用长度相同、横截面积不同的两根镍铬合金丝，分别将它们接入电路中，观察电流的示数。
比较流过粗细不同的镍铬合金丝电流的大小。
（3）电阻的大小是否跟导线的材料有关：选用长度、横截面积相同，材料不同的镍铬合金丝和铜丝，分别将它们接入电路中，观察电流表的示数。
比较流过材料不同的镍铬合金丝和铜丝电流的大小。
2．实验方法：控制变量法。
《电阻定律的实验探究》 讲义
《电阻定律的实验探究》讲义一、实验目的1、探究导体电阻与导体长度、横截面积、材料之间的关系。
2、掌握控制变量法在实验中的应用。
3、培养学生的实验操作能力和数据分析能力。
二、实验原理1、电阻的定义式：＄R ＝＼frac{U}｛I}＄，其中$R$表示电阻，＄U$表示导体两端的电压，＄I$表示通过导体的电流。
2、当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
通过测量不同条件下通过导体的电流，从而间接反映导体电阻的变化。
三、实验器材电源、电压表、电流表、滑动变阻器、开关、导线若干、不同长度、横截面积和材料的导体（如镍铬合金丝、康铜丝等）。
四、实验步骤1、按电路图连接好实验电路，注意电流表、电压表的量程选择，滑动变阻器的滑片置于阻值最大处。
2、研究电阻与导体长度的关系选用同种材料、横截面积相同，长度不同的导体。
闭合开关，调节滑动变阻器，使电压表读数保持不变，记录不同长度导体对应的电流值。
3、研究电阻与导体横截面积的关系选用同种材料、长度相同，横截面积不同的导体。
重复上述操作，记录电流值。
4、研究电阻与导体材料的关系选用长度、横截面积相同，材料不同的导体。
再次进行实验，记录电流值。
5、实验数据处理根据$R ＝＼frac{U}｛I}＄计算出不同条件下导体的电阻值。
以电阻为纵坐标，长度、横截面积、材料为横坐标，分别绘制图像，分析电阻与各因素的关系。
五、实验注意事项1、连接电路时，开关应断开，滑动变阻器滑片置于最大阻值处，以保护电路元件。
2、测量时，应等电压表和电流表的示数稳定后再读数，以减小误差。
3、更换导体时，应先断开开关。
4、实验中要尽量控制实验条件，如温度等，以减小对实验结果的影响。
六、实验数据分析1、电阻与长度的关系当导体的材料和横截面积一定时，通过实验数据可以发现，导体的电阻与长度成正比。
即长度越长，电阻越大。
2、电阻与横截面积的关系在导体材料和长度不变的情况下，电阻与横截面积成反比。
横截面积越大，电阻越小。
《电阻定律的实验探究》 讲义
《电阻定律的实验探究》讲义一、电阻定律的基本概念在物理学中，电阻定律描述了导体电阻与导体的长度、横截面积、材料以及温度之间的关系。
电阻（R）的大小取决于以下几个因素：1、导体的长度（L）：导体越长，电阻越大。
2、导体的横截面积（S）：横截面积越大，电阻越小。
3、导体的材料：不同材料具有不同的电阻率（ρ），这决定了电阻的大小。
4、温度：一般来说，大多数导体的电阻会随温度的升高而增大，但也有少数例外。
电阻定律的表达式为：R ＝ρL/S二、实验目的本次实验的主要目的是通过实际操作和测量，探究电阻定律中电阻与长度、横截面积以及材料之间的定量关系，验证电阻定律的正确性，并培养我们的实验操作能力、数据处理能力和科学思维方法。
三、实验原理1、控制变量法在探究电阻与某个因素的关系时，保持其他因素不变，只改变所研究的因素，从而观察电阻的变化。
2、欧姆定律通过测量导体两端的电压（U）和通过导体的电流（I），根据欧姆定律 R ＝ U/I 计算出电阻值。
四、实验器材1、电源（直流稳压电源）2、电流表3、电压表4、滑动变阻器5、不同长度、横截面积和材料的导线若干6、开关7、导线若干8、毫米刻度尺五、实验步骤（一）探究电阻与导体长度的关系1、选取材料和横截面积相同，但长度不同的三根导线，分别标记为 L1、L2、L3，长度依次递增。
2、按照电路图连接实验电路，将导线 L1 接入电路。
3、闭合开关，调节滑动变阻器，使电流表和电压表的示数在合适的范围内，记录此时的电压U1 和电流I1，并计算出电阻R1 ＝U1/I1。
4、依次将导线 L2、L3 接入电路，重复步骤 3，记录电压 U2、U3和电流 I2、I3，计算出电阻 R2、R3。
（二）探究电阻与导体横截面积的关系1、选取材料和长度相同，但横截面积不同的三根导线，分别标记为 S1、S2、S3，横截面积依次递减。
2、按照电路图连接实验电路，将导线 S1 接入电路。
3、重复上述测量和计算过程，记录电压和电流，计算出电阻 R4、R5、R6。

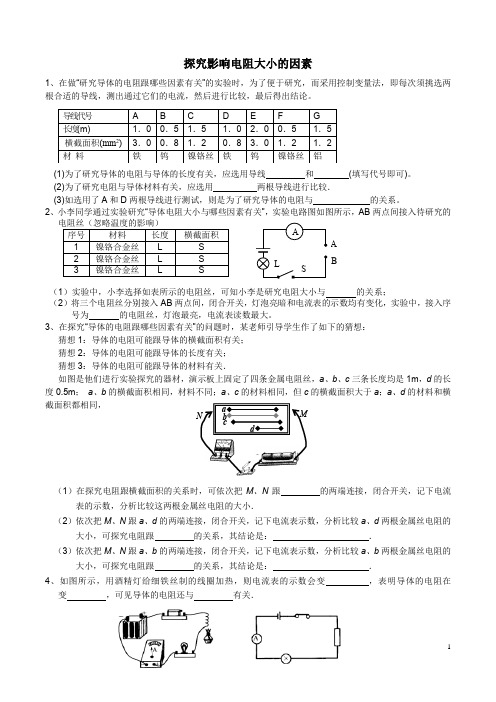

W3.3.3探究影响电阻大小的因素2T
M N abcd探究影响电阻大小的因素1、在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，而采用控制变量法，即每次须挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
(1)为了研究导体的电阻与导体的长度有关，应选用导线 和 (填写代号即可)。
(2)为了研究电阻与导体材料有关，应选用 两根导线进行比较．(3)如选用了A 和D 两根导线进行测试，则是为了研究导体的电阻与 的关系。
2、小李同学通过实验研究“导体电阻大小与哪些因素有关”，实验电路图如图所示，AB 两点间接入待研究的电阻丝（忽略温度的影响）序号 材料 长度 横截面积1 镍铬合金丝L S 2 镍铬合金丝 L S 3 镍铬合金丝 L S（1）实验中，小李选择如表所示的电阻丝，可知小李是研究电阻大小与 的关系；（2）将三个电阻丝分别接入AB 两点间，闭合开关，灯泡亮暗和电流表的示数均有变化，实验中，接入序号为 的电阻丝，灯泡最亮，电流表读数最大。
3、在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想： 猜想1：导体的电阻可能跟导体的横截面积有关； 猜想2：导体的电阻可能跟导体的长度有关； 猜想3：导体的电阻可能跟导体的材料有关．如图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a 、b 、c 三条长度均是1m ，d 的长度0.5m ； a 、b 的横截面积相同，材料不同；a 、c 的材料相同，但c 的横截面积大于a ；a 、d 的材料和横截面积都相同，（1）在探究电阻跟横截面积的关系时，可依次把M 、N 跟 的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．（2）依次把M 、N 跟a 、d 的两端连接，闭合开关，记下电流表示数，分析比较a 、d 两根金属丝电阻的大小，可探究电阻跟 的关系，其结论是： ．（3）依次把M 、N 跟a 、b 的两端连接，闭合开关，记下电流表示数，分析比较a 、b 两根金属丝电阻的大小，可探究电阻跟 的关系，其结论是： ．4、如图所示，用酒精灯给细铁丝制的线圈加热，则电流表的示数会变 ，表明导体的电阻在变 ，可见导体的电阻还与 有关．导线代号A B C D E F G 长度(m) 1．0 0．5 1．5 1．0 2．0 0．5 1．5横截面积(mm 2) 3．0 0．8 1．2 0．8 3．0 1．2 1．2材 料 铁 钨 镍铬丝 铁 钨 镍铬丝 铝SA LB A1、科学兴趣小组为了探究导电液体在体积相同时，其电阻与长度的关系。
