收音机电子工艺实习报告5篇
装收音机实训心得体会5篇
装收音机实训心得体会5篇装收音机实训心得体会1经过一周的实训，我印象十分深刻，感触颇多。
有时侯我们自以为简单的事情，当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后，你会发现这件事并没有想象中的那么难!任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实训就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，才能更好地完成实训任务。
实训的第一天，我们认真听完老师把收音机工作原理分析完，作足实训前的准备，接下来老师便发放电子元件。
在我刚刚拿到零件的时候，看到那么多的东西，还是很手忙脚乱的。
尤其是电阻那么的小，要是丢上一个，那就是前功尽弃了。
通过这一次的电子器件实训我不仅对成功有了更大向往，而且对于失败，我也明白坦然的好处和换个角度想的态度。
一切的技术与经验都是在实践中一点一滴的积累来的，这次我又知道了不少电路元件与如何安装的知识。
实训是培养我们动手能力的一个好机会，通过这次的工艺实训，我们学会了基本的焊接技术，收音机的检测与调试，知道了电子产品的装配过程，我们还学会了电子元器件的识别及质量检验，知道了整机的装配工艺，这些为我们的培养动手能力及严谨的工作作风，也为我们以后的工作打下了良好的基础。
总之，在实训过程中，要时刻保持清醒的头脑，出现错误，一定要认真的冷静的去检查分析错误!在实训过程中最挑战我动手能力的一项训练就是焊接。
焊接是金属加工的基本方法之一。
其基本操作“五步法”——准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁(又“三步法”)——看似容易，实则需要长时间练习才能掌握。
但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。
于是我耐下心思，戒骄戒躁，慢慢来。
关于电子工艺实习报告范文8篇
关于电子工艺实习报告范文8篇电子工艺实习报告篇1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试1.检测(1)通电前的预备工作。
(2)自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
(3)接入电源前必须检查电源有无输出电压(3V)和引出线正负极是否准确。
初测。
(4)接入电源(注意+、-极性)，将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。
收音机电子实训心得体会（范文）
收音机电子实训心得体会收音机电子实训心得体会⑦耳机插座：先将插座的靠尾部下面的一个焊片往下从根部弯曲90度插在电路板上，然后再用剪下来的一个引脚的一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时的速度一定要快以免烫坏插座的塑料部分，影响电路的导通。
⑧变压器：T5为输入变压器，线圈骨架上有突点标记的为初级，印制版上也有圆点作为标记，安装时不要装反（还可以配合万用表测量进行分辨）。
⑨发光二极管和喇叭：发光二极管主要用来进行收音机开关的指示，当开关打开时发光二极管亮，反之则不亮。
它的接法弯曲成型，然后直接插到电路板上焊接即可，安装时要注意二极管的正负极。
把喇叭放好后，如果挪动，可用电烙铁将其周围的三个塑料桩靠近喇叭的边缘烫下去把喇叭压紧，以免其松动不稳。
除了上面列出的元器件外，还有电位器、电路板、导线、螺丝等等元器件。
3、对焊接技术的了解：⑴、金属焊接方法有 40种以上，主要分为熔焊、压焊和钎焊三大类⑵、焊接步骤五步法⑴步骤一：准备施焊；左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
⑵步骤二：加热焊件；烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为 1～2 秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
例如，图T2 1只 6中频变压器（中周） TF10（白） T3 1只7 中频变压器（中周） TF10（绿） T41只 8 输入变压器绿色 T51只 9 磁棒及线圈 4×8×80mm T1 1套 10 扬声器 0. 5W8欧57mm BL1只 11 电阻器 100欧R6、R8、R10 3只 12电阻器 120欧 R7、 R9 2只13 电阻器 510欧 R11 1只 14 电阻器 30千欧 R41只 15 电阻器1. 8千欧R2 1只 16电阻器 100千欧 R5 1只电阻器 120千欧R3 1只电阻器 200千欧 R1 1只电位器 10千欧 RP 1只20 电解电容4． 7u F C6 1只21 电解电容10uF C31只 22 电解电容 100uF C8、C9、C10 3只 23瓷片电容 682 C2 1只24 瓷片电容103 C1 1只 25 瓷片电容 223 C4、C5、C7、C11 4只26 双联电容CBM-223P F CBM 1只 27 机壳上下盖各1个 28刻度面板 1块 29 调谐拨盘 1只 30电位器拨盘 1只 31 磁棒支架 1只 32 印刷电路板 1块33 电池极片1套（3件）34 导线红、黑、黄×2 4根 35 耳机插座3. 5mm CK1只 36 螺丝 PA2×61个 37 螺丝P M1. 7×4 1个38 螺丝 PM5×4 3个四、实习内容：1．对照元件清单目录表检察远近是否齐全；认识识别各种元器件以及认清其作用；3. 学习收音机调频调幅的工作原理；4.元器件焊接安装（安装时应检查元器件的好坏）;5.检查电路，将安装好的收音机和电路原理图对照检查下列内容。
收音机生产实习报告3篇
收音机生产实习报告3篇收音机生产实习报告3篇在经济开展迅速的今天，我们使用报告的情况越来越多，报告成为了一种新兴产业。
一听到写报告马上头昏脑涨？下面是帮大家的收音机生产实习报告3篇，欢送大家借鉴与参考，希望对大家有所帮助。
电路原理分析: 收音机原理就是把从天线接收到的高频经检波（解调）复原成音频，送到耳机变成音波。
由于播送事业开展，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的（电台）挑选出来，并把不要的“滤掉”，以免产生干扰，这就是我们收听播送时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频，这种复原电路称为解调，把解调的音频送到耳机，就可以收到播送。
上面所讲的是最简单收音机称为直接检波机，但从接收天线得到的高频天线号一般非常微弱，直接把它送到检波器不太适宜，最好在选择电路和检波器之间插入一个高频放大器，把高频放大。
即使已经增加高频放大器，检波输出的功率通常也只有几毫瓦，用耳机听还可以，但要用扬声器就嫌太小，因此在检波输出后增加音频放大器来推动扬声器。
高放式收音机比直接检波式收音机灵敏度高、功收音机电子实习率大，但是选择性还较差，调谐也比拟复杂。
把从天线接收到的高频放大几百甚至几万倍，一般要有几级的高频放大，每一级电路都有一个谐振回路，当被接收的频率改变时，谐振电路都要重新调整，而且每次调整后的选择性和通带很难保证完全一样，为了克服这些缺点，现在的收音机几乎都采用超外差式电路。
(1)调幅收音机用来接收调幅制播送节目。
其解调过程是用检波器对己调幅高频进行解调，电路结构如下列图所示。
调幅收音机一般工作在中波、短波或长波波段。
(2)调频收音机用来接收调频制播送节目。

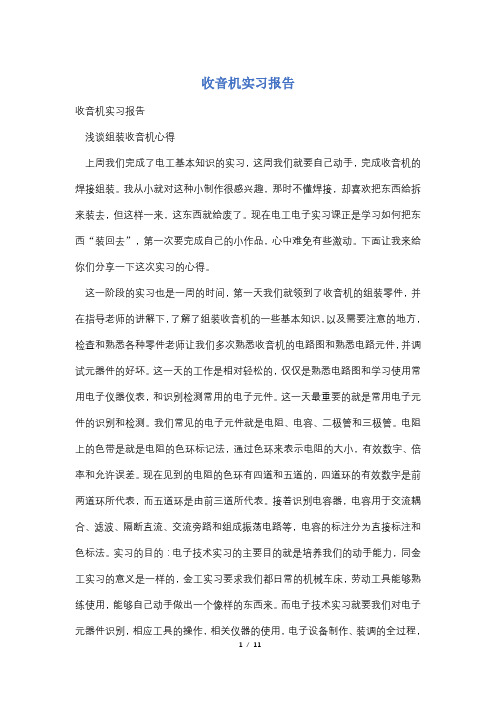

收音机实习报告
收音机实习报告收音机实习报告浅谈组装收音机心得上周我们完成了电工基本知识的实习，这周我们就要自己动手，完成收音机的焊接组装。
我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。
现在电工电子实习课正是学习如何把东西“装回去”，第一次要完成自己的小作品，心中难免有些激动。
下面让我来给你们分享一下这次实习的心得。
这一阶段的实习也是一周的时间，第一天我们就领到了收音机的组装零件，并在指导老师的讲解下，了解了组装收音机的一些基本知识，以及需要注意的地方，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
实习的目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
电子工艺实习心得体会(精选5篇)
电子工艺实习心得体会一：电子工艺实习心得体会为期一周的电子工艺实习已经结束了，但是心中的兴奋还存在，脑海里不时会想起大家在实验室积极学习，专注工作的情景。
开始实习之前，大家都非常期待这次电子工艺实习，希望可以多学习些知识，希望有更多实践的机会。
没想到实习这么快就结束了，还真有意犹未尽的感觉。
虽然只是短短的几天实习，不过在这次实习当中，我学习到了很多东西。
学会了怎么利用电阻的色环读出阻值，基本掌握电子工艺的焊接技能。
我深刻体会到理论学习与实践相结合的重要性，我体会最深的是：做好一件事，认真的态度是必需的。
做任何事，没有认真的态度是很难做好的，这是从小就知道的，但那时候只是知道，并没有自己悟出其中的真正的道理。
这学期很多事让我深刻体会到，认真的态度对完成一件事的重要性。
这次实习更是让我再一次明白，任何事都要仔细认真对待，也许一个小的疏忽都将导致整个工作前功尽弃。
相反，如果认真去做事，可以发现“柳暗花明又一村“的效果。
遇到实际问题时，只要认真思考，就可以用所学的知识一步步探索，解决一般的问题是没有问题的。
在实习的第一天，上午我们听完老师讲解实习要求和内容后，就开始检查原件是否完整，并把电阻分类。
按照老师提出的方法，我们先自己读出电阻的阻值，比较难读的或者不肯定的就再去用万用表测出来。
在读数的过程中，如果不认真对待的话，会导致在安装电阻的时候出现错误，最终导致万用表误差很多或者不能用。
在焊接过程中，我们许多人都是初学者，刚开始的时候会觉得束手无策，但是后来经过认真研究和观察各个元件的性能与特点，还是有不少人可以完美把焊接做好，同时认真的观察总结可以在保证质量的同时提高自己的效率。
这几天的实习，让我重新认识了自己，并且对自己身上不足之处有了更深的了解。
我主要是实践能力不强，通过实际动手操作才发现理论和实际之间是很多打差距的。
尽管我以前学过读电阻阻值的方法，但是在实际用的时候会发现有许多问题，例如有些颜色会比较难区分。
电子技术实训报告范文精选5篇_社会实践报告_
电子技术实训报告范文精选5篇实训报告是展示自身实训收获成长的重要报告，那么实训报告该如何写呢?小编精选了一些关于实训报告的优秀范例，一起来看看吧。
电子实训报告范文一、目的意义熟悉手工焊锡的常用工具的使用及其与修理。
手工电烙铁的焊接技术，能够独立的简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的和方法，手工制作印制电板的工艺流程，能够电路原理图，元器件实物。
常用电子器件的类别、型号、规格、性能及其使用范围，能查阅的电子器件图书。
能够识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
电子产品的焊接、调试与维修方法。
收音机的通电监测调试，电子产品的生产调试过程，学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号，调谐器选频后，选出要接收的电台信号。
，在收音机中，有本地振荡器，产生跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，差频中频信号。
中频信号再中频选频放大，然后再检波，就了原来的音频信号。
音频信号功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号输入电路与收音机的本机振荡频率(其频率较外来高频信号高固定中频，我国中频标准规定为465khz)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生新频率即差频产生的中频，中频只了载波的频率，原来的音频包络线并，中频信号可以地放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，扬声器发出声音。
三、安装调试1。
检测(1)通电前的预备工作。
(2)自检，互检，使得焊接及印制板质量要求，特殊注意各电阻阻值与图纸相同，各三极管、二极管有极性焊错，位置装错电路板铜箔线条断线或短路，焊接时有无焊锡电路短路。
(3)接入电源前检查电源有无输出电压(3v)和引出线正负极。
初测。
(4)接入电源(注意、-极性)，将频率盘拨到530khz无台区，在收音机开关不打开的情况下测量整机静态工作总电流。
电子工艺个人实习报告(精选7篇)
电子工艺个人实习报告(精选7篇)电子工艺个人实习报告2一、课程设计目的1.了解电话机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对电话机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台电话机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。
二、课程设计内容1.元器件的识别对于此次电话机装配中所用到的所有元器件，如色环电阻、二极管、稳压管、三极管、瓷片电容、涤纶电容、电解电容、变压器、单片机及其他各种所用到的器件都应该能很好的识别。
2.元器件的插装元器件在焊接前，需要对其进行正确的插装，这一点是十分重要的，它关系到我们电话机组装成败与否。
对于器件的插装，要求我们能在正确识别元器件的基础上，认真，小心，对照元器件清单表，不漏插，不错插。
3.元器件的焊接在进行元器件的焊接前，要求我们首先掌握正确的焊接工艺，这就需要我们在掌握焊接理论的前提下，进行大量的焊接练习。
焊接时，要做到快、准、稳。
4.电话机的测试在完成了电话机的焊接以后，我们并不能急着进行整机的装配，还要先对其进行测试，以便确定我们的电话机是否符合要求，对于发现的问题，要认真的寻找原因，并加以改正。
5.整机装配装好电话机剩下的零件，接受检验。
三、课程设计(收音机或电话机)原理，元件认知电话是通信中实现声能与电能相互转换的用户设备。
由送话器、受话器和发送、接收信号的部件等组成。
发话时，由送话器把话音转变成电信号，沿线路发送到对方；受话时，由受话器把接收的电信号还原成话音。
电话机一般分为磁石式、共电式和自动式三类。
磁石式电话机，用磁石式手摇发电机作振铃信号源并配有通话电源。
它对线路和交换设备的要求低，通话距离较远，机动灵活，使用方便可不经过交换机直接通话。
因此它适用于野战条件下和无交流电地区的电话通信。
电子工艺实习报告15篇
电子工艺实习报告15篇电子工艺实习报告1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试1、检测（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
（3）接入电源前必须检查电源有无输出电压（3v）和引出线正负极是否准确。
初测。
（4）接入电源（注意、—极性），将频率盘拨到530khz无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。
电子工艺实习报告总结(优秀3篇)
电子工艺实习报告总结（优秀3篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如总结报告、合同协议、规章制度、条据文书、策划方案、心得体会、演讲致辞、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary reports, contract agreements, rules and regulations, doctrinal documents, planning plans, insights, speeches, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!电子工艺实习报告总结（优秀3篇）电子工艺实习报告本店铺为大家精心整理了电子工艺实习报告总结（优秀3篇）在大家参照的同时，也可以分享一下本店铺给您最好的朋友。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 15 收音机电子工艺实习报告5篇 收音机电子工艺实习报告1 一、实习目的 熟悉手工焊锡的常用工具的使用及其维护与修理。基本掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。 二、原理 天线收到电磁波信号，经过调谐器选频后，选出要接收的之声信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。 三、安装调试 1.检测 (1)通电前的预备工作。 2 / 15
(2)自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。 (3)接入电源前必须检查电源有无输出电压(3V)和引出线正负极是否准确。初测。 (4)接入电源(注意+、-极性)，将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值(即静态工作点)，将测量结果填到实习报告中。测量时注意防止表笔将要测量的点与其相邻点短接。 2.调试 经过通电检查并正常发声后，可进行调试工作。 (1)调中频频率(俗称调中周) 目的：将中周的谐振频率都调整到固定的中频频率“465KHZ”这一点上。 a.将信号发生器(XGD-A)的频率选择在MW(中波)位 b.打开收音机开关，频率盘放在最低位置(530KHZ)，将收音机靠近信号发生器。 c.用改锥按顺序微微调整T4、T3，使收音机信号最强，这样反复调T4、T3(2～3次)，使信号最强，使扬声器发出的声音(1KHZ)达到最响为止(此时可把音量调到最小)，后面两项调整同样可使用此法。 (2)调整频率范围(通常叫调频率复盖或对刻度) 目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525KHZ～1605KHZ。 a.低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号声出现并最强。 b.高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。c.反复上述a、b二项调整2～3次，使信号最强。 (3)统调(调敏捷度，跟踪调整) 目的：使本机振荡频率始终比输入回路的谐振频率高出一个固定的中频频率“465KHZ”。 3 / 15
方法：低端：信号发生器调至600KHZ，收音机低端调至600KHZ，调整线圈T1在磁棒上的位置使信号最强，(一般线圈位置应靠近磁棒的右端)。 高端：信号发生器调至1500KHZ，收音机高端调至1500KHZ，调C1a’，使高端信号最强。在高低端反复调2～3次，调完后即可用蜡将线圈固定在磁棒上。 四、实习总结 在电焊收音机的时候，焊接最需要注意的是焊接温度和时间，焊接时要使电烙铁得温度高与焊锡，可是不能太高，以烙铁接头得松香刚刚冒烟为好，焊接得时间不能太短，因为那样焊点得温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。此外，通过本次学习，又重新明白了许多东西.而且这在我门以后的专业课学习中应该也是很有用，就我门自己的专业来言我们也是要系统学习信号与系统以及通信电路数字信号处理等方面得知识，而本次我门再收音机得按装及测试经过中我门都用到了。总之，再实习过成中，要时刻保持清醒得头脑，出现错误，一定要认真得冷静得去检查分析错误。 收音机电子工艺实习报告2 一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。 基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。 二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ） 4 / 15
一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。 三、安装调试1.检测（1）通电前的预备工作。 （2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。 （3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。 初测。 （4）接入电源（注意 、-极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值（即静态工作点），将测量结果填到实习报告中。测量时注意防止表笔将要测量的点与其相邻点短接。 2、调试经过通电检查并正常发声后，可进行调试工作。 （1）调中频频率（俗称调中周）目的：将中周的谐振频率都调整到固定的中频频率“465KHZ”这一点上。 a. 将信号发生器（XGD-A）的频率选择在MW（中波）位置，频率指针放在465KHZ位置上。 b. 打开收音机开关，频率盘放在最低位置（530KHZ），将收音机靠近信号发生器。 c. 用改锥按顺序微微调整T4、T3，使收音机信号最强，这样反复调T4、T3（2～3次），使信号最强，使扬声器发出的声音（1KHZ）达到最响为止（此时可把音量调到最小），后面两项调整同样可使用此法。 （2）调整频率范围（通常叫调频率复盖或对刻度）目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525KHZ～1605KHZ。 a. 低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号声出现并最强。 5 / 15
· b. 高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。c. 反复上述a、b二项调整2～3次，使信号最强。 （3）统调（调敏捷度，跟踪调整）目的：使本机振荡频率始终比输入回 …· ·b. 高端调整：再将信号发生器调到1600KHZ，收音机调到高端1600KHZ，调C1b使信号声出现并最强。 c. 反复上述a、b二项调整2～3次，使信号最强。 （3）统调（调敏捷度，跟踪调整）目的：使本机振荡频率始终比输入回路的谐振频率高出一个固定的中频频率“465KHZ”。 方法：低端：信号发生器调至600KHZ，收音机低端调至600KHZ，调整线圈T1在磁棒上的位置使信号最强，（一般线圈位置应靠近磁棒的右端）。 高端：信号发生器调至1500KHZ，收音机高端调至1500KHZ，调C1a’，使高端信号最强。 在高低端反复调2～3次，调完后即可用蜡将线圈固定在磁棒上。 四、总结问题分析：在电焊收音机得时候，焊接最需要注意得是焊接得温度和时间，焊接时要使电烙铁得温度高与焊锡，可是不能太高，以烙铁接头得松香刚刚冒烟为好，焊接得时间不能太短，因为那样焊点得温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。 焊接顺序： 一、焊接中周，为了使印刷电路板保持平衡，我门需要先焊两个对角得中周，再焊接之前—定要辨认好中周得颜色，以免焊错，千万不能一下子将三个中周全部焊再上面，这样以后得小元件就不好按装二、焊接电阻，测好电阻的阻值然后别在纸上，我门要按R1——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。 三、焊接电容，先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是” “极，短脚是”—”极。 四、焊接二极管，红端为” “，黑端为”—”。 五、焊接三极管，—定要认清”e”，”b”，”c”三管脚（注意：[V1，V二，V三，V四]和[V五，V六]按放大倍数从大到小得顺序焊接）。
