南北桥芯片

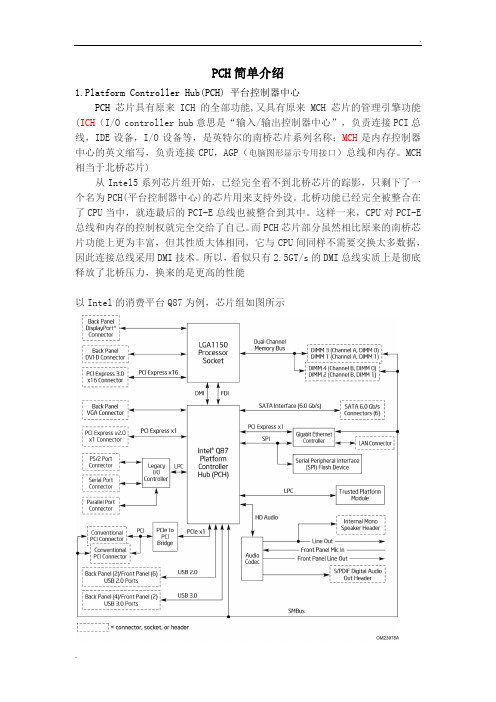

PCH简单介绍
PCH简单介绍1.Platform Controller Hub(PCH) 平台控制器中心PCH芯片具有原来ICH的全部功能,又具有原来MCH芯片的管理引擎功能(ICH（I/O controller hub意思是“输入/输出控制器中心”，负责连接PCI总线，IDE设备，I/O设备等，是英特尔的南桥芯片系列名称；MCH是内存控制器中心的英文缩写，负责连接CPU，AGP（电脑图形显示专用接口）总线和内存。
MCH 相当于北桥芯片)从Intel5系列芯片组开始，已经完全看不到北桥芯片的踪影，只剩下了一个名为PCH(平台控制器中心)的芯片用来支持外设。
北桥功能已经完全被整合在了CPU当中，就连最后的PCI-E总线也被整合到其中。
这样一来，CPU对PCI-E 总线和内存的控制权就完全交给了自己。
而PCH芯片部分虽然相比原来的南桥芯片功能上更为丰富，但其性质大体相同，它与CPU间同样不需要交换太多数据，因此连接总线采用DMI技术。
所以，看似只有2.5GT/s的DMI总线实质上是彻底释放了北桥压力，换来的是更高的性能以Intel的消费平台Q87为例，芯片组如图所示1.直接媒体接口（DMI）直接媒体接口（DMI）是处理器和PCH之间的芯片到芯片连接。
在4系列芯片组，DMI 是Intel(英特尔)公司开发用于北桥(G)MCH（Graphics & Memory controller hub）和南桥ICH10/ICH7之间的芯片连接总线。
从5系列芯片组开始的新构架设计中，北桥芯片的功能被整合进CPU中。
显卡采用了PCI-E ×16的通道直连CPU。
DMI升级到DMI2.0，单通道单向传输速率达到5GT/s。
同时DMI2.0也不再用于南北桥芯片的连接，而是用于CPU和PCH芯片组的连接。
2.Intel® FDI（英特尔灵活显示接口）Intel FDI将处理器中的显示引擎与模拟显示接口连接在PCH上。
主板知识详解-北桥芯片
主板知识详解:北桥芯片主板知识详解:北桥芯片?下面是小编跟大家分享的是主板知识详解:北桥芯片，欢迎大家来阅读学习~主板知识详解:北桥芯片北桥芯片(North Bridge)是主板芯片组中起主导作用的最重要的组成部分，也称为主桥(Host Bridge)。
一般来说，芯片组的名称，就是以北桥芯片的名称来命名的。
例如，英特尔845E 芯片组的北桥芯片是82845E，875P 芯片组的北桥芯片是82875P 等等。
北桥芯片负责与CPU 的联系并控制内存、AGP、PCI 数据在北桥内部传输，提供对CPU 的类型和主频、系统的前端总线频率、内存的类型(SDRAM，DDR SDRAM 以及RDRAM 等)和最大容量、ISA/PCI/AGP 插槽、ECC 纠错等的支持。
整合型芯片组的北桥芯片，还集成了显示核心。
北桥芯片就是主板上离CPU 最近的芯片。
这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。
因为北桥芯片的数据处理量非常大，发热量也越来越大，所以，现在的北桥芯片都覆盖着散热片，用来加强北桥芯片的散热。
有些主板的北桥芯片，还会配合风扇进行散热。
因为北桥芯片的主要功能，是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中，北桥芯片是肯定不同的。
当然，这并不是说，所采用的内存技术就完全不一样，而是不同的芯片组，北桥芯片间肯定在一些地方有差别。
由于已经发布的AMD K8 核心的CPU，将内存控制器集成在了CPU 内部，于是支持K8 芯片组的北桥芯片变得简化多了，甚至还能采用单芯片芯片组结构。
这也许将是一种大趋势，北桥芯片的功能会逐渐单一化。
为了简化主板结构、提高主板的集成度，也许以后主流的芯片组很有可能变成南北桥合一的单芯片形式(事实上SIS 老早就发布了不少单芯片芯片组)。
由于每一款芯片组产品，就对应一款相应的北桥芯片，所以北桥芯片的数量非常多。
针对不同的平台，目前主流的北桥芯片，有以下产品(不包括较老的产品，而且只对用户最多的英特尔芯片组作较详细的说明)：图17上图主板中间，紧靠着CPU 插槽，上面覆盖着银白色散热片的芯片，就是主板的北桥芯片。

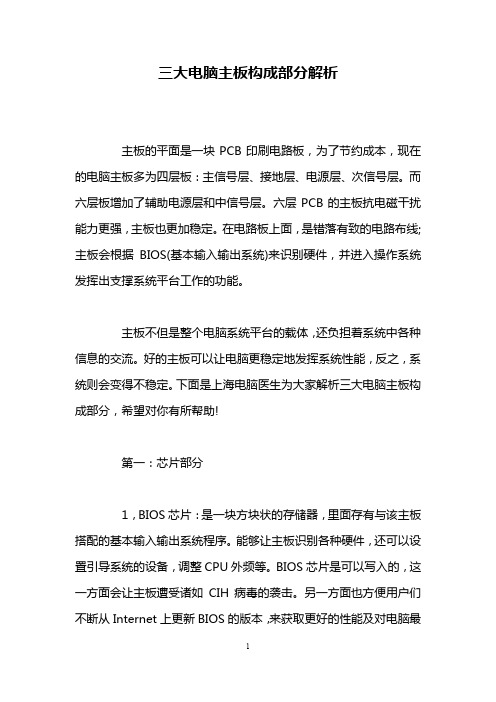

三大电脑主板构成部分解析
三大电脑主板构成部分解析主板的平面是一块PCB印刷电路板，为了节约成本，现在的电脑主板多为四层板：主信号层、接地层、电源层、次信号层。
而六层板增加了辅助电源层和中信号层。
六层PCB的主板抗电磁干扰能力更强，主板也更加稳定。
在电路板上面，是错落有致的电路布线;主板会根据BIOS(基本输入输出系统)来识别硬件，并进入操作系统发挥出支撑系统平台工作的功能。
主板不但是整个电脑系统平台的载体，还负担着系统中各种信息的交流。
好的主板可以让电脑更稳定地发挥系统性能，反之，系统则会变得不稳定。
下面是上海电脑医生为大家解析三大电脑主板构成部分，希望对你有所帮助!第一：芯片部分1，BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。
BIOS芯片是可以写入的，这一方面会让主板遭受诸如CIH病毒的袭击。
另一方面也方便用户们不断从Internet上更新BIOS的版本，来获取更好的性能及对电脑最新硬件的支持。
2，南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。
南桥多位于PCI插槽的上面;而CPU插槽旁边，被散热片盖住的就是北桥芯片。
北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。
南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。
南桥和北桥合称芯片组。
芯片组在很大程度上决定了主板的功能和性能。
3，RAID控制芯片：相当于一块RAID卡的作用，可支持多个硬盘组成各种RAID模式。
目前主板上集成的RAID控制芯片主要有两种：HPT372 RAID控制芯片和Promise RAID控制芯片。
第二：接口部分1，PS/2接口：PS/2接口的功能比较单一，仅能用于连接键盘和鼠标。
一般情况下，鼠标的接口为绿色、键盘的接口为紫色。
PS/2接口的传输速率比COM接口稍快一些，是目前应用最为广泛的接口之一。
主板芯片的分类及功能
主板各芯片的功能，名词解释及维修方法主板各芯片的功能及名词解释主板芯片组〔chipset〕(pciset) ：分为南桥和北桥南桥〔主外〕：即系统I/O芯片〔SI/O〕：主要管理中低速外部设备；集成了中断控制器、DMA 控制器。
功能如下：1) PCI、ISA与IDE之间的通道。
2) PS/2鼠标控制。
〔间接属南桥管理，直接属I/O管理〕3) KB控制〔keyboard〕。
(键盘)4) USB控制。
〔通用串行总线〕5) SYSTEM CLOCK系统时钟控制。
6) I/O芯片控制。
7) I8) IRQ控制。
〔中断恳求〕9) DMA控制。
〔直接存取〕10) RTC控制。
11) IDE的控制。
南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥〔主内〕：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。
掌控工程多为高速设备，如：CPU、Host Bus。
后期北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。
②Cache控制。
③AGP控制〔图形加速端口〕字串4④PCI总线的控制。
⑤CPU与外设之间的交流。
⑥支持内存的种类及最大容量的控制。
〔标示出主板的档次〕内存控制器：决定是否读内存〔高档板集成于北桥〕。
586FX 82438FXVX 82438VXCache：高速缓冲存储器。
〔1〕、high—speed高速主要用于CPU与内存北桥之间加速〔坏时死机，把高速缓冲关掉USB总线：为通用串行总线，USB接口位于PS/2接口和串并口之间，允许外设在开机状态下热插拔，最多可串接下来127个外设，传输速率可达480MB/S，P它可以向低压设备提供5伏电源，同时可以减少PC机I/O接口数量。
IEEE 1394总线：是一种串行接口标准，又名火线，主要用于笔记本电脑，它采用“级联〞方式连接各个外部设备，最多可以连接63个设备，它可以向被连接的设备提供电源。
IDE总线：字串2接口有ATA33/66/100，传输速度可分别到达33MB/S，66 MB/S，100 MB/S，主要连接硬盘，光驱等设备。
图解ATX主板上各个部件的名称和位置
图解ATX主板上各个部件的名称和位置
（以华硕P5B-E PLUS主板为例）
仅供参考
华硕P5B-E PLUS主板
（1）主板供电设计：
主板供电设计
（2）CPU插槽：（下图中红色框部分）
CPU插槽（Socket 775）
（3）南北桥芯片：
主板北桥和南桥芯片（上面覆盖散热片（4）内存插槽：（下图中红色框部分）
DDR2 DIMM内存插槽
（5）硬盘接口：（下图中红色框部分）
硬盘接口
包括6个SATA 3.0 Gb/s接口、1个UltraDMA 133/100/66接口、1个Internal SATA 3.0 Gb/s
接口和1个External SATA 3.0 Gb/s 接口。
（6）为硬盘接口提供支持的JMB363芯片：（下图）
（7）板载声卡芯片：（下图）
（8）板载网卡芯片：（下图）
（9）扩展插槽：
主板上的扩展插槽
上图中绿色框框部分分别为显卡插槽PCI-E X16（比较长的那根蓝色插槽）和PCI-E X4（比
较短的那根黑色插槽）。
上图中红色框框部分是普通PCI扩展插槽。
（10）输入输出设备接口：
输入输出设备接口。

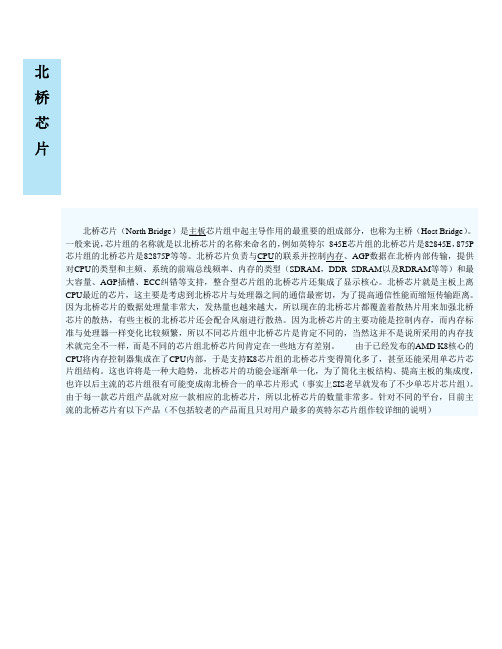

北桥芯片
北桥芯片北桥芯片（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。
一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔845E芯片组的北桥芯片是82845E，875P 芯片组的北桥芯片是82875P等等。
北桥芯片负责与CPU的联系并控制内存、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM等等）和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。
北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。
因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。
因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。
由于已经发布的AMD K8核心的CPU将内存控制器集成在了CPU内部，于是支持K8芯片组的北桥芯片变得简化多了，甚至还能采用单芯片芯片组结构。
这也许将是一种大趋势，北桥芯片的功能会逐渐单一化，为了简化主板结构、提高主板的集成度，也许以后主流的芯片组很有可能变成南北桥合一的单芯片形式（事实上SIS老早就发布了不少单芯片芯片组）。
由于每一款芯片组产品就对应一款相应的北桥芯片，所以北桥芯片的数量非常多。
针对不同的平台，目前主流的北桥芯片有以下产品（不包括较老的产品而且只对用户最多的英特尔芯片组作较详细的说明）上图主板中间，紧靠着CPU插槽，上面覆盖着银白色散热片的芯片就是主板的北桥芯片。
摘掉散热片后如下图：Intel平台Intel Intel845系列芯片组的82845E/82845GL/82845G/82845GV/82845GE/82845PE，除82845GL以外都支持533MHz FSB(82845GL只支持400MHz FSB),支持内存方面，以上845系列北桥芯片都支持最大2GB内存，82845G/82845GL/82845E支持DDR 266，其余都支持DDR 333，另外82845G/82845GL/82845GV还支持PC 133 SDRAM，除82845GL/82845GV之外都支持AGP 4X插槽；865系列芯片组的82865P/82865G/82865PE/82865GV/82848P，除82865P之外都支持800MHz FSB,DDR 400(82865P只支持533MHz FSB,DDR 333,除82848P之外都支持双通道内存以及最大4GB内存容量(82848P只支持单通道最大2GB内存)，除82865GV之外都支持AGP 8X插槽；Intel桌面AGP平台最高端的是875系列的82875P北桥，支持800MHz FSB,4GB双通道DDR 400以及PA T功能。
主板的组成部分有哪些
主板的组成部分有哪些许多人都知道主板是电脑的一个不可缺少的硬件，那么，有人了解过主板是由什么构成的吗?店铺在这里给大家详细介绍组办的构成。
1.芯片部分BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。
BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持，当然不利的一面便是会让主板遭受诸如CIH病毒的袭击。
南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。
南桥多位于PCI插槽的上面;而CPU插槽旁边，被散热片盖住的就是北桥芯片。
芯片组以北桥芯片为核心，一般情况，主板的命名都是以北桥的核心名称命名的(如P45的主板就是用的P45的北桥芯片)。
北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。
南桥芯片则负责硬盘等存储设备和PCI 之间的数据流通。
南桥和北桥合称芯片组。
芯片组在很大程度上决定了主板的功能和性能。
需要注意的是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片的方式，如nVIDIA nForce 4便采用无北桥的设计。
从AMD的K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器，这样不但减少了芯片组的制作难度，同样也减少了制作成本。
现在在一些高端主板上将南北桥芯片封装到一起，只有一个芯片，这样大大提高了芯片组的功能。
RAID控制芯片：相当于一块RAID卡的作用，可支持多个硬盘组成各种RAID模式。
目前主板上集成的RAID控制芯片主要有两种：HPT372 RAID控制芯片和Promise RAID控制芯片。
2、扩展槽部分所谓的“插拔部分”是指这部分的配件可以用“插”来安装，用“拔”来反安装。
内存插槽：内存插槽一般位于CPU插座下方。
图中的是DDRSDRAM插槽，这种插槽的线数为184线。
1讲电脑主板电子原件介绍
1讲电脑主板电子原件介绍电脑主板是电子设备中最重要的一个部件，它起着连接各个硬件设备和提供电源与信号传输的作用。
它由多个电子原件组成，这些原件共同协调运作，使电脑系统能够正常工作。
接下来，我将介绍一些常见的电脑主板电子原件。
1.CPU插槽：CPU插槽是主板上用于安装CPU的接口，不同的主板会有不同的插槽类型，以适应不同类型的CPU。
这个插槽通常由针脚和卡槽组成，确保CPU与主板之间的稳定连接。
CPU插槽还负责传输电源和数据信号。
2.内存插槽：内存插槽是主板上用于安装内存条的接口。
它通常有多个插槽，以支持多条内存的安装。
内存插槽可以是DIMM（双列接插模块）或者是SODIMM（小型双列接插型模块）类型。
内存插槽也负责传输电源和数据信号。
3.显卡插槽：显卡插槽被用来插入显卡，用于处理图形和视频信号。
显卡插槽通常是PCI Express x16插槽，可以传输高速数据和电源供应。
它们还可以支持多个显卡进行交叉配置，以提供更好的图形性能。
4.扩展插槽：扩展插槽用于安装其他扩展卡，如声卡、网卡、USB插槽等。
常见的扩展插槽类型有PCI、PCI Express和AGP。
这些插槽提供了额外的接口和功能，以满足用户个性化需求。
5.BIOS芯片：BIOS芯片是一块存储芯片，主板上的BIOS程序存储在其中。
BIOS （基本输入输出系统）是用于启动计算机和初始化硬件的固件。
当计算机启动时，BIOS芯片将读取并执行存储在其中的代码，以确保计算机的正常运行。
近代的主板上也有UEFI固件取代传统的BIOS。
6.南北桥芯片：南北桥芯片是主板上的两个重要芯片组，分别用于处理不同的功能。
北桥芯片负责与CPU和内存进行通信，而南桥芯片则负责与其他硬件设备进行通信，例如USB接口、SATA接口、以太网接口等。
这些芯片组起到了桥梁的作用，协调数据传输和控制信号流动。
7.电源插口：电源插口用于连接电源线，向主板和其他硬件组件提供电力所需。
主板的基本组成部分简介
主板的基本组成部分简介主板的基本组成部分简介主板安装在机箱内，是微机最基本的也是最重要的部件之一。
以下店铺整理的关于主板的基本组成部分简介，希望对大家有所帮助，更多信息请关注应届毕业生网!主板的英文名称叫做Motherboard，也可以译做母板。
从“Mother”一词可以看出主板在电脑各个配件中的重要性。
主板不但是整个电脑系统平台的载体，还负担着系统中各种信息的交流。
好的主板可以让电脑更稳定地发挥系统性能，反之，系统则会变得不稳定。
主板的构成主板的平面是一块PCB(印刷电路板)，一般采用四层板或六层板。
相对而言，为节省成本，低档主板多为四层板：主信号层、接地层、电源层、次信号层，而六层板则增加了辅助电源层和中信号层，因此，六层PCB的主板抗电磁干扰能力更强，主板也更加稳定。
典型的主板布局如下图，在电路板上面，是错落有致的电路布线;再上面，则为棱角分明的各个部件：插槽、芯片、电阻、电容等。
当主机加电时，电流会在瞬间通过CPU、南北桥芯片、内存插槽、AGP 插槽、PCI插槽、IDE接口以及主板边缘的串口、并口、PS/2接口等。
随后，主板会根据BIOS(基本输入输出系统)来识别硬件，并进入操作系统发挥出支撑系统平台工作的功能。
主板组成部分芯片部分BIOS芯片：是一块方块状的存储器，里面存有与该主板搭配的基本输入输出系统程序。
能够让主板识别各种硬件，还可以设置引导系统的设备，调整CPU外频等。
BIOS芯片是可以写入的，这方便用户更新BIOS的版本，以获取更好的性能及对电脑最新硬件的支持，当然不利的一面便是会让主板遭受诸如CIH病毒的袭击。
南北桥芯片：横跨AGP插槽左右两边的两块芯片就是南北桥芯片。
南桥多位于PCI插槽的上面;而CPU插槽旁边，被散热片盖住的就是北桥芯片。
北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，由于发热量较大，因而需要散热片散热。
南桥芯片则负责硬盘等存储设备和PCI之间的数据流通。
南桥芯片损坏的判断方法
南桥芯片损坏的判断方法1.打PCI A14的阻值，对地小于80欧为南桥坏。
2.待机时，南桥烫手，为桥坏。
（排除AGP供电管损坏。
）3.南桥周围的滤波电容对地短路，为桥坏。
B中间两根数据线的对地阻值，正常为600左右，如对地为0，为桥坏。
5.CMOS跳线中间脚对地短路。
为桥坏。
6.1117中间脚有3.3VSB。
无电压，为桥坏。
（排除集成网卡和I/O）7.1117中间脚对地短路，为桥坏。
南桥发烫的维修要区别一个问题~就是南桥在什么情况下发烫!1）接上ATX电源，不触发的情况下南桥就发烫，一般95%可以判断为南桥击穿!这个时候一般SB5V/3.3V会有短路现象,打1117输出脚，阻值为0则南桥击穿!2)接上ATX电源，不触发时南桥没有温度,触发后南桥发烫!(一般情况伴随诊断卡上会显示无复位)一般常见于INTEL的大南桥，82801eb/db........等等~这个时候的原因是AGP的供电不正常！修复后一般南桥温度会正常！80%是AGP供电MOS管击穿，或MOS控制极的IC不良!一般是LM324的运算放大器~银狐等杂牌产品会有一个WB1601A经常坏～造成无AGP供电!WB1601A只在杂牌主板中见过~网上找不到相关资料~如果AGP供电正常后南桥还是发烫，一般可以通过打AD线来判断是否为南桥不良!南北桥通讯电压MOS管不正常也会引起南桥发热~下面几个条件一般可以判断为南桥击穿：1）SB3.3V对地短路或阻值小于80欧姆2）CMOS跳线中间脚对地短路3）接ATX不触发南桥发烫4）对于ICH4和ICH5来说，打USB接口的对地二极体值也是很重要的测量依据!"尤其是因为插拔USB设备造成不能触发的!特别注意usb两条线路的阻值!当然要排除USB口自身短路!另外USB线路上的排阻排容也会影响!(这招维修笔记本的用的很广泛!我也是跟笔记本维修的哥们学会的!不过忘记加上来了!) 想更准确的判断南桥击穿可以通过打AD线来判断!另外需要注意南桥相关测试点对地阻值不正常时要首先拆除网卡芯片后重新测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南北桥芯片
南北桥芯片是计算机系统中一种重要的芯片，通常位于主板上，负责连接和协调处理器、内存、显卡和其他外部设备。
它起到桥梁的作用，将计算机的计算和输入输出进行连接。
南北桥芯片可以说是整个计算机系统中的核心，是计算机硬件中的“大
将军”。
南北桥芯片通常分为南桥和北桥两部分，北桥芯片主要负责连接处理器、内存和显卡等高速设备，起着控制总线速度和协调内部处理器、内存和PCI-E等外设的作用。
而南桥芯片则负责连接低速设备，如硬盘、USB、声卡、网卡等，负责传输数据和控制外设。
南北桥芯片在计算机系统中发挥着至关重要的作用。
首先，它通过总线来连接处理器和内存，实现数据的读写和传输。
其次，它可以通过PCI-E接口连接显卡，实现图形的输出。
此外，南北桥芯片还可以通过各种外设接口如USB、SATA等连接硬盘、鼠标、键盘以及其他外设。
也正是因为南北桥芯片的存在，才使得计算机系统能够实现各种功能和应用。
随着技术的发展，南北桥芯片也在不断更新和升级。
在早期的计算机系统中，南北桥芯片主要通过FSB（前端总线）来连
接处理器和内存，由于FSB的带宽限制，导致了数据传输速
度相对较慢。
而现在的南北桥芯片已经逐渐采用了更高速的连接技术，如DMI（直接媒体接口）和PCI-E接口，所带来的
数据传输速度也更快。
这一方面提高了整个计算机系统的性能，另一方面也扩展了计算机系统的功能和应用范围。
除了性能和功能的提升，南北桥芯片还在能耗和散热方面进行了优化。
高速传输和处理数据会产生大量的热量，因此针对南北桥芯片的散热设计也变得越来越重要。
目前，一些南北桥芯片已经使用了更加高效和节能的散热技术，如采用铜板散热片、液冷散热和风扇散热等方式，来保证芯片的稳定工作和延长寿命。
总之，南北桥芯片是计算机系统中的重要组成部分，起到连接和协调各种硬件设备的作用。
随着技术的不断进步，它在性能、功能和散热方面也在不断提高和优化。
南北桥芯片的发展对于整个计算机硬件体系结构的稳定和高效运行具有重要意义。
