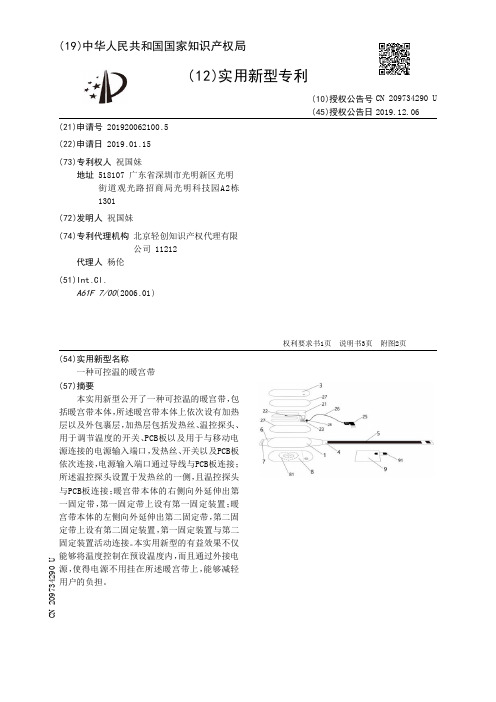

(10)授权公告号 CN 209734290 U (45)授权公告日 2019.12.06
( 54 )实用新型名称 一种可控温的暖宫带
( 57 )摘要 本实 用新型公开了一种可控温的暖宫带 ，包
括暖宫带本体，所述暖宫带本体上依次设有加热 层以及外包裹层，加热层包括发热丝、温控探头、 用于 调节温 度的 开关 、PC B板以 及 用于 与移 动电 源连接的电 源输入端口 ，发热丝、开关以 及PCB板 依次连接，电源输入端口通过导线与PCB板连接； 所述温控探头设置于发热丝的一侧，且温控探头 与PCB板连接 ；暖宫带本体的 右侧向 外延 伸出 第 一固定带 ，第一固定带上设有第一固定装置 ；暖 宫带本体的 左侧向外延伸出第二固定带 ，第二固 定带上设有第二固定装置，第一固定装置与第二 固定装置活动连接。本实用新型的有益效果不仅 能够将温度控制在预设温度内 ，而且通过外接电 源 ，使得电 源不 用挂在所述暖宫带上 ，能 够减轻 用户的负担。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920062100 .5
(22)申请日 2019 .01 .15
(73)专利权人 祝国妹 地址 518107 广东省深圳市光明新区光明 街道观光路招商局光明科技园A2栋 1301
(72)发明人 祝国妹
(74)专利代理机构 北京轻创知识产权代理有限 公司 11212
权利要求书1页 说明书3页 附图2页
CN 209734290 U
CN 209734290 U
权 利 要 求 书
1/1 页
1 .一种可控温的暖宫带，其特征在于，包括暖宫带本体(1)，其中， 所述暖宫带本体(1)上依次设有加热层(2)以及外包裹层(3) ，所述加热层(2)包括发热 丝 (21) 、温控探头 (22) 、用于调节温度的开关 (23) 、PCB板 (24)以 及 用于与移动电 源连接的 电源输入端口(25) ，所述发热丝(21)、所述开关(23)以及所述PCB板(24)依次连接，所述电 源输入端口 (25) 通过导线 (26) 与所述PCB板 (24) 连接 ；所述温控探头 (22) 设置于所述发热 丝(21)的一侧，且所述温控探头(22)与所述PCB板(24)连接； 所述暖宫带本体(1)的右侧向外延伸出第一固定带(4) ，所述第一固定带(4)上设有第 一固定装置(5) ；所述暖宫带本体(1)的左侧向外延伸出第二固定带(6) ，所述第二固定带 (6)上设有第二固定装置(7) ，所述第一固定装置(5) 与所述第二固定装置(7)活动连接。 2 .根据权利要求1所述的可控温的暖宫带，其特征在于，所述加热层(2)的内外两侧分 别设有阻燃棉(27)。 3 .根据权利要求1所述的可控温的暖宫带，其特征在于，所述暖宫带本体(1)上还设有 带有开口的内包裹层(8) ，所述内包裹层(8)设置于所述暖宫带本体(1)与所述加热层(2)之 间。 4 .根据权利要求3所述的可控温的暖宫带，其特征在于，所述内包可控温的暖宫带，其特征在于，所述第一固定装置(5)为魔术 贴母扣，所述第二固定装置(7)为第一魔术贴子扣。 6 .根据权利要求1所述的可控温的暖宫带，其特征在于，所述暖宫带还包括用于固定所 述移动电源的第三固定装置(9) ，所述第三固定装置(9) 活动连接在所述第一固定带(4) 上。 7 .根据权利要求6所述的可控温的暖宫带，其特征在于，所述第三固定装置(9)为设有 开口的布袋，所述布袋上设有第二魔术贴子扣(91) ，所述布袋通过所述第二魔术贴子扣与 所述魔术贴母扣配合固定在所述第一固定带(4)上。 8 .根据权利要求1所述的可控温的暖宫带，其特征在于，所述开关(23)上还设有指示 灯，所述指示灯与所述PCB板(24)连接。 9 .根据权利要求1所述的可控温的暖宫带，其特征在于，所述导线(26)靠近所述PCB板 (24)的一端的还设有固定装置(28) ，所述固定装置(28)将所述导线(26)固定在所述开关 (23)上。 10 .根据权利要求1所述的可控温的暖宫带，其特征在于，所述电源输入端口(25)包括 USB接口。
【CN209900075U】红外太赫兹复合灸疗仪【专利】

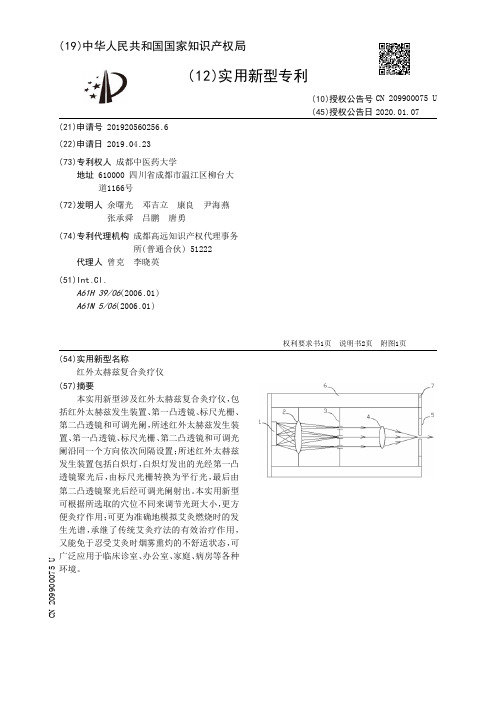

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560256.6(22)申请日 2019.04.23(73)专利权人 成都中医药大学地址 610000 四川省成都市温江区柳台大道1166号(72)发明人 余曙光 邓吉立 康良 尹海燕 张承舜 吕鹏 唐勇 (74)专利代理机构 成都高远知识产权代理事务所(普通合伙) 51222代理人 曾克 李晓英(51)Int.Cl.A61H 39/06(2006.01)A61N 5/06(2006.01)(54)实用新型名称红外太赫兹复合灸疗仪(57)摘要本实用新型涉及红外太赫兹复合灸疗仪，包括红外太赫兹发生装置、第一凸透镜、标尺光栅、第二凸透镜和可调光阑，所述红外太赫兹发生装置、第一凸透镜、标尺光栅、第二凸透镜和可调光阑沿同一个方向依次间隔设置；所述红外太赫兹发生装置包括白炽灯，白炽灯发出的光经第一凸透镜聚光后，由标尺光栅转换为平行光，最后由第二凸透镜聚光后经可调光阑射出。
本实用新型可根据所选取的穴位不同来调节光斑大小，更方便灸疗作用；可更为准确地模拟艾灸燃烧时的发生光谱，承继了传统艾灸疗法的有效治疗作用，又能免于忍受艾灸时烟雾熏灼的不舒适状态，可广泛应用于临床诊室、办公室、家庭、病房等各种环境。
权利要求书1页 说明书2页 附图1页CN 209900075 U 2020.01.07C N 209900075U权 利 要 求 书1/1页CN 209900075 U1.红外太赫兹复合灸疗仪，其特征在于:包括红外太赫兹发生装置、聚光装置和可调光阑，所述红外太赫兹发生装置包括白炽灯，白炽灯发出的光由聚光装置聚光后，经可调光阑射出。
2.根据权利要求1所述的红外太赫兹复合灸疗仪，其特征在于：聚光装置包括第一凸透镜、标尺光栅和第二凸透镜，红外太赫兹发生装置、第一凸透镜、标尺光栅、第二凸透镜和可调光阑沿同一个方向依次间隔设置；白炽灯发出的光经第一凸透镜聚光后，由标尺光栅转换为平行光，最后由第二凸透镜聚光后经可调光阑射出。
【CN209679042U】艾灸器【专利】
5 .根据权利要求2所述的艾灸器，其特征在于：所述外管套包括插接部以及与所述插接 部 相连的 卡止部 ，所述第二导向 孔贯通所述插接部与所述卡止部 ，所述插接部 伸入所述外 管内 ，所述卡止部卡接于所述外管的 端部 ，所述插接部的 外壁与所述外管的内壁之间通过 卡扣结构可拆卸连接。
权利要求书1页 说明书5页 附图3页
CN 209679042 U
CN 209679042 U
权 利 要 求 书
1/1 页
1 .艾灸器，包括底座、固定于所述底座上且可调节的支架、安装于所述支架上的艾灸 管，其特征在于：所述艾灸管包括用于放置艾灸条的内管以及套设于所述内管外部的外管， 所述内管的一端设有用于夹持所述艾灸条的艾灸夹，所述内管的另一端设有推动所述艾灸 条进入所述艾灸夹的夹持区的弹性件，所述内管与所述外管上均设有可与外部空气连通的 连通孔。
2
CN 209679042 U
说 明 书
1/5 页
艾灸器
技术领域 [0001] 本实用新型涉及医疗器材技术领域，尤其提供一种艾灸器。
背景技术 [0002] 现有的艾灸器，是手持式的艾灸器，使用时需要手持艾灸器对穴位进行艾灸，在更 换艾灸穴位时 ，需要手动更换艾灸位置。但是对于孕妇和活动不便的人 ，存在部分穴位不易 触及，如孕妇在对至阴穴进行艾灸时，很不方便。 [0003] 现有的艾灸器在使用时，由于艾灸燃烧不容易控制，存在温度过高烫伤皮肤的风 险。对于行动不便的用户，使用时艾灸和穴位的位置要固定不变，现有的艾灸器中艾条燃烧 产生的药物成分挥发较分散，利用效率不高。且艾灸器通过艾灸夹固定夹夹紧艾灸条，艾灸 夹会阻 碍艾灸条的燃烧 ，致使艾灸条不能燃烧完 ，而导致浪费 ，且燃烧不充分会产生有毒物 质。现有的艾灸器，容易烫伤皮肤，且燃烧不充分容易产生有毒物质，存在安全隐患。
【CN209770642U】一种热敷理疗中药包的便携使用装置【专利】

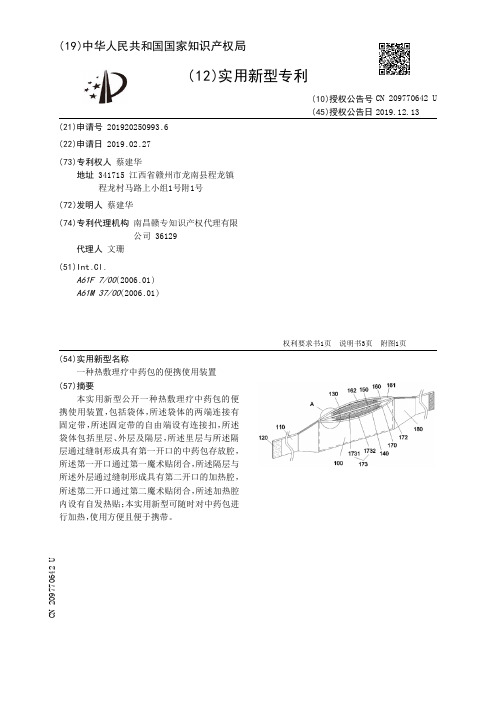

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920250993.6(22)申请日 2019.02.27(73)专利权人 蔡建华地址 341715 江西省赣州市龙南县程龙镇程龙村马路上小组1号附1号(72)发明人 蔡建华 (74)专利代理机构 南昌赣专知识产权代理有限公司 36129代理人 文珊(51)Int.Cl.A61F 7/00(2006.01)A61M 37/00(2006.01)(54)实用新型名称一种热敷理疗中药包的便携使用装置(57)摘要本实用新型公开一种热敷理疗中药包的便携使用装置，包括袋体，所述袋体的两端连接有固定带，所述固定带的自由端设有连接扣，所述袋体包括里层、外层及隔层，所述里层与所述隔层通过缝制形成具有第一开口的中药包存放腔，所述第一开口通过第一魔术贴闭合，所述隔层与所述外层通过缝制形成具有第二开口的加热腔，所述第二开口通过第二魔术贴闭合，所述加热腔内设有自发热贴；本实用新型可随时对中药包进行加热，使用方便且便于携带。
权利要求书1页 说明书3页 附图1页CN 209770642 U 2019.12.13C N 209770642U权 利 要 求 书1/1页CN 209770642 U1.一种热敷理疗中药包的便携使用装置，其特征在于，包括袋体(100)，所述袋体(100)的两端连接有固定带(110)，所述固定带(110)的自由端设有连接扣(120)，所述袋体(100)包括里层(130)、外层(140)及隔层(150)，所述里层(130)与所述隔层(150)通过缝制形成具有第一开口(161)的中药包存放腔(160)，所述第一开口(161)通过第一魔术贴(162)闭合，所述隔层(150)与所述外层(140)通过缝制形成具有第二开口(172)的加热腔(170)，所述加热腔(170)内设有自发热贴(171)。
【CN209713999U】一种新型便携式除颤仪【专利】
权利要求书1页 说明书4页 附图2页
CN 209713999 U
CN 209713999 U
权 利 要 求 书
1/1 页
1 .一种新型便携式除颤仪，包括除颤仪(1)，其特征在于： 所述除颤仪(1)的外表面设置有电池槽(2) ，所述电池槽(2)的一侧固定安装有显示器 (3) ，所述显示器(3)的底部固定安装有旋钮开关(4)，所述除颤仪(1)外表面远离电池槽(2) 的一侧固定安装有按键(5) ，所述除颤仪(1)的一侧固定安装有指示灯(6) ，所述除颤仪(1) 的外表面固定连接有第一泡沫板(7) ，所述第一泡沫板(7)的外表面开设有第一孔槽(8) ，所 述第一泡沫板(7)的顶部开设有第二孔槽(9) ，所述第一泡沫板(7)的外表面固定连接有箱 体(10) ； 所述箱体(10)的一侧面固定连接有合叶(11) ，所述箱体(10)通过合叶(11)与箱盖(12) 活动连接，所述箱盖(12)的内部固定连接有第二泡沫板(13) ，所述第二泡沫板(13)的底部 开设有第三孔槽(14) ，所述第二泡沫板(13)的顶部开设有第四孔槽(15)和第五孔槽(16) ， 所述第二泡沫板(13)的一侧开设有第六孔槽(17)和第七孔槽(18)。 2 .根据权利要求1所述的一种新型便携式除颤仪，其特征在于， 所述箱体 (10)的一侧固定连接有提手 (19) ，所述箱体 (10)的顶部固定连接有卡块 (20) ，所述卡块(20)的数量为二个。 3 .根据权利要求1所述的一种新型便携式除颤仪，其特征在于， 所述箱盖(12)的一侧固定连接有卡扣(21) ，所述卡扣(21)的数量为二个。 4 .根据权利要求1所述的一种新型便携式除颤仪，其特征在于， 所述第二孔槽 (9) 的 位置与第三孔槽 (14) 的 位置 相对应 ，所述第四 孔槽 (15) 的 位置与 旋钮开关(4)的位置相对应，所述第五孔槽(16)的位置与按键(5)的位置相对应。 5 .根据权利要求1所述的一种新型便携式除颤仪，其特征在于， 所述除颤仪(1)的一侧固定连接有电线(22) ，所述电线(22)远离除颤仪(1)的一端固定 连接有电极板(23)。 6 .根据权利要求5所述的一种新型便携式除颤仪，其特征在于， 所述电 线(22) 和电极板(23)的数量相同 ，均为二个，所述第六孔槽(17) 和第七孔槽 (18)的位置与电线(22)和电极板(23)的位置相对应。
【CN209933485U】支架式养生葫芦灸【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296550.0(22)申请日 2019.03.09(73)专利权人 张代凯地址 266041 山东省青岛市李沧区重庆中路412号3号楼5单元702(72)发明人 张代凯 (51)Int.Cl.A61H 39/06(2006.01)(54)实用新型名称支架式养生葫芦灸(57)摘要本实用新型涉及一种利用天然葫芦制作的用于艾灸理疗的支架式养生葫芦灸。
支架式养生葫芦灸包括相互连通的艾灸燃烧系统和支架系统两部分，采用支架式结构，可随意挪动，也可以灸不同部位，使用灵活，葫芦壳体通过壳体固定夹固定，实行可拆卸连接，便于安装及维修更换，既实用又不失葫芦的美观；设置旋钮通过旋转螺杆调节艾灸网盘高低，从而达到调温的效果；且艾灸网盘和艾绒燃烧网盘结合一体结构，通过拆卸网桶，可单烧艾灸柱，也可单烧艾绒，亦可以两者通用，且不与葫芦壳体和开口接触，从而使葫芦壳体不易开裂，更耐用。
本实用新型结构简单，使用方便、舒适且安全性高，具有良好的市场推广前景。
权利要求书2页 说明书5页 附图1页CN 209933485 U 2020.01.14C N 209933485U权 利 要 求 书1/2页CN 209933485 U1.支架式养生葫芦灸，其特征在于，包括相互连通的艾灸燃烧系统和支架系统两部分，其中：所述的艾灸燃烧系统包括葫芦壳体，葫芦壳体（1）顶部葫芦尖端口处设置有旋钮（2），旋钮（2）通过固定轴承（3）连接伸入葫芦壳体（1）内的旋转螺杆（4），旋转螺杆（4）与固定轴承（3）螺纹连接，旋转螺杆（4）固定连接置于葫芦壳体（1）下部腔体内的艾灸网盘（30）；同时葫芦壳体（1）上部设置排烟口（15），排烟口（15）通过排烟管（16）与支架系统连通；葫芦壳体（1）下部腔体内设置防火层（27），防火层（27）外部黏贴锡纸（28）；葫芦壳体（1）底部开口架设在木质底座（12）上，木质底座（12）下部与人体接触的边框底边设置有食品级的硅胶包边（13）；木质底座（12）内设置有隔灰网（14）；所述的支架系统包括底座（22）及安装在底座（22）上的立杆（26），所述的立杆（26）为中空管状结构，立杆（26）连接艾灸燃烧系统的排烟管（16），过滤棉（20）和抽风机（21）固定安装在立杆（26）中空腔体内，出烟管（23）连通立杆（26）且置于抽风机（21）的下部。
【CN209790389U】一种中医内科理疗用无烟无火背部艾灸装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219047.5(22)申请日 2019.02.21(73)专利权人 朱鸣剑地址 255300 山东省淄博市张店区龙韵大厦7楼728室
(72)发明人 朱鸣剑 (51)Int.Cl.A61H 39/06(2006.01)
(54)实用新型名称一种中医内科理疗用无烟无火背部艾灸装置(57)摘要本实用新型公开了一种中医内科理疗用无烟无火背部艾灸装置，包括筒体外壳和支撑底板，所述支撑底板的上表面固定连接有支撑竖杆，所述支撑竖杆的左侧固定设有抽烟机，所述抽烟机的进口处固定连通有排烟管，所述排烟管的另一端与筒体外壳固定连通，所述筒体外壳的内壁固定设有支撑网板、电炉盘和导热板，所述支撑网板的上表面活动放置有活性炭吸附剂，所述电炉盘内固定设有电炉丝，所述导热板上开设有导热孔，所述筒体外壳的前侧开设有开口，所述筒体外壳的前侧铰接有密封门，所述密封门的背侧盖设住开口。本实用新型，通过上述等结构之间的配合，能够根据患者实际感受调整本装置与患者背部的距离，提高了灸疗诊疗效果。
权利要求书1页 说明书3页 附图3页CN 209790389 U2019.12.17
CN 209790389 U1.一种中医内科理疗用无烟无火背部艾灸装置，包括筒体外壳（1）和支撑底板（2），其特征在于：所述支撑底板（2）的上表面固定连接有支撑竖杆（3），所述支撑竖杆（3）的左侧固定设有抽烟机（4），所述抽烟机（4）的进口处固定连通有排烟管（5），所述排烟管（5）的另一端与筒体外壳（1）固定连通，所述筒体外壳（1）的内壁固定设有支撑网板（6）、电炉盘（7）和导热板（8），所述支撑网板（6）的上表面活动放置有活性炭吸附剂（9），所述电炉盘（7）内固定设有电炉丝，所述导热板（8）上开设有导热孔（10），所述筒体外壳（1）的前侧开设有开口，所述筒体外壳（1）的前侧铰接有密封门（11），所述密封门（11）的背侧盖设住开口；所述支撑底板（2）的上表面固定连接有电动推杆（12），所述电动推杆（12）的伸缩杆固定连接有升降板（13），所述升降板（13）的右端上下滑动套接在支撑竖杆（3）的杆臂上，所述升降板（13）的左侧与筒体外壳（1）的右侧固定连接。2.根据权利要求1所述的一种中医内科理疗用无烟无火背部艾灸装置，其特征在于：所述筒体外壳（1）的两侧均开设有滑槽（14），所述筒体外壳（1）通过两个滑槽（14）上下限位滑动连接有两个滑块（15），两个所述滑块（15）的相背面固定连接有套管（16），所述套管（16）沿筒体外壳（1）的外壁上下滑动。3.根据权利要求2所述的一种中医内科理疗用无烟无火背部艾灸装置，其特征在于：所述套管（16）的下端开设有滚珠安装槽，所述套管（16）通过滚珠安装槽安装有滚珠（17）。4.根据权利要求3所述的一种中医内科理疗用无烟无火背部艾灸装置，其特征在于：所述滚珠（17）不少于四个，且各个滚珠（17）成环形阵列分布。5.根据权利要求2所述的一种中医内科理疗用无烟无火背部艾灸装置，其特征在于：所述滑块（15）沿滑槽（14）向上滑动的最大距离小于套管（16）下端面至导热板（8）下端面的垂直距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920226199.8
(22)申请日 2019.02.23
(73)专利权人 温州慧帆电器有限公司
地址 325400 浙江省温州市平阳县万全镇
郑楼校前路192号
(72)发明人 陈帆
(51)Int.Cl.
A61H 39/06
(2006.01)
(54)实用新型名称
一种便于随身携带的艾灸仪
(57)摘要
本实用新型提出了一种便于随身携带的艾
灸仪，包括外壳体，所述的外壳体的上侧面设有
触摸显示操作面板，外壳体内从上至下依次设有
电路板、风机、艾饼放置舱、加热装置，外壳体的
底部设有出气口，所述的艾饼放置舱包括内壳体
和艾饼放置盘，电路板和内壳体均与外壳体固定
连接，内壳体的内部为中空结构，内壳体的一侧
设有开口一，艾饼放置盘从开口一插入内壳体内
并与内壳体形成抽拉式配合，内壳体的上侧和下
侧均为开口设置，风机设置在内壳体的上侧，加
热装置设置在艾饼放置盘的下侧，所述的外壳体
上设有与开口一对应的开口二，艾饼放置盘可从
开口二拉出。
权利要求书1页 说明书4页 附图9页
CN 209734527 U
2019.12.06
C
N
2
0
9
7
3
4
5
2
7
U
1.一种便于随身携带的艾灸仪，其特征在于：包括外壳体，所述的外壳体的上侧面设有
触摸显示操作面板，外壳体内从上至下依次设有电路板、风机、艾饼放置舱、加热装置，外壳
体的底部设有出气口，所述的艾饼放置舱包括内壳体和艾饼放置盘，电路板和内壳体均与
外壳体固定连接，内壳体的内部为中空结构，内壳体的一侧设有开口一，艾饼放置盘从开口
一插入内壳体内并与内壳体形成抽拉式配合，内壳体的上侧和下侧均为开口设置，风机设
置在内壳体的上侧，加热装置设置在艾饼放置盘的下侧，所述的外壳体上设有与开口一对
应的开口二，艾饼放置盘可从开口二拉出。
2.根据权利要求1所述的一种便于随身携带的艾灸仪，其特征在于：所述的艾饼放置盘
包括盘体，盘体的一侧设有握持操作部，握持操作部的底部设有沿其插入方向设置的导向
槽，所述的开口一处设有与导向槽配合的导向条，握持操作部的两侧分别设有锁定部，所述
的锁定部上设有沿艾饼放置盘插入方向设置的导向柱，所述的内壳体上设有与导向柱配合
的导向孔，所述的导向柱的末端设有限位倒钩，锁定部与内壳体之间设有回位弹簧一，所述
的握持操作部的两侧分别设有连接孔，所述的连接孔上分别设有锁定销，所述的锁定部上
设有与所述的锁定销配合定位的锁定槽，所述的锁定销的内侧设有座体，座体的直径大于
锁定销的直径，两个座体之间设有回位弹簧二，回位弹簧二的两端分别与两个座体连接。
3.根据权利要求2所述的一种便于随身携带的艾灸仪，其特征在于：所述的盘体为上下
两侧开口设置，盘体下端槽内侧设置一圈凸台。
4.根据权利要求3所述的一种便于随身携带的艾灸仪，其特征在于：还包括一个加热
座，加热座朝上及朝向握持操作部开口设置，加热座与内壳体固定连接，加热装置设置在加
热座的底部，盘体位于加热座内。
5.根据权利要求4所述的一种便于随身携带的艾灸仪，其特征在于：所述的外壳体的侧
壁上设有散热孔。
6.根据权利要求4所述的一种便于随身携带的艾灸仪，其特征在于：所述的外壳体的侧
壁上设有两个相互对称的连接环，连接环上连接有连接带。
7.根据权利要求4所述的一种便于随身携带的艾灸仪，其特征在于：所述的出气口内凹
设置。
8.根据权利要求4所述的一种便于随身携带的艾灸仪，其特征在于：所述的外壳体的底
部设有凸出的支脚。
9.根据权利要求4所述的一种便于随身携带的艾灸仪，其特征在于：所述的锁定部上设
有连接回位弹簧一的连接柱。
权 利 要 求 书
1/1页
2
CN 209734527 U
