电路基础原理中的电感随频率变化解析
电容电感的频率特性
电感电容的频率特性令狐采学结论电感：通直流阻交流，通低频阻高频，其感抗XL=wL；电容：通交流阻直流，通高频阻低频，其容抗Xc=1/wC 。
（匹配要点）电感越大，阻抗越大，交流信号更不易通过；电容越大，阻抗越小，交流信号更易通过。
当工作频率达到电感（电容）的自谐振频率(w＝√LC)，对电流的阻抗Z最大（最小）。
磁珠对低频基本没什么衰减（相当于电感），对高频有较强衰减。
解释1、当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，频率越高，自感电动势越大，线圈阻抗越大。
采用容抗公式分析电容，当频率越高，容抗（阻抗）越小，高频更容易通过。
2、电容器有一个充放电的时间问题。
当交流电的正半周，给电容器充电的瞬间，电路是有电流流过的，相当于通路，一旦电容器充电完毕，则电路就没有电流流过了，相当于断路。
当交流电的负半周到来时，又将产生电流，先抵消掉原来充在电容上的那个相反的电荷，在继续充电至充满。
现在假设电容器需要的充电时间t一定，则（1）当一个频率较高的交流电正半周结束时，假设电容器容量够大，还未充满电，负半周就到来了，则这电路会一直流着电流，相当于这电容器对这个高频的交流电来说，是通路的。
（2）如果这个交流电的频率较低，正半周将电容器充满电荷以后，负半周仍未到来，则电流会在中途断流，则电容器对于这个低频的交流电来说，就不是完全通路了，只是有一定的阻抗（3）如果充电的时间相对于那个频率的交流电的半周期来讲，是极短的，那么电容器就可以认为完全断路，没有电流流过。
阻抗概念1、在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。
阻抗常用Z表示，是一个复数，实部为电阻，虚部为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗，电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗。
阻抗的单位是欧姆。
电容越小，容抗越大，能通过的电流越小。

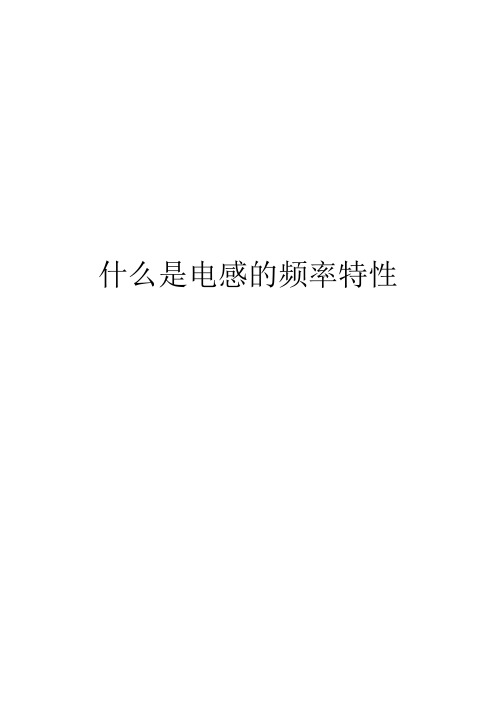

什么是电感的频率特性
什么是电感的频率特性
首先，电感（线圈）具有以下基本特性，称之为“电感的感性电抗”
①直流基本上直接流过。
②对于交流，起到类似电阻的作用。
③频率越高越难通过。
下面是表示电感的频率和阻抗特性的示意图。
在理想电感器中，阻抗随着频率的提高而呈线性增加，但在实际的电感器中，如等效电路所示，并联存在寄生电容EPC，因而会产生自谐振现象。
所以，到谐振频率之前呈现电感本来的感性特性（阻抗随着频率升高而增加），但谐振频率之后寄生电容的影响占主导地位，呈现出容性特性（阻抗随着频率升高而减小）。
也就是说，在比谐振频率高的频率范围，不发挥作为电感的作用。
电感的谐振频率可通过上述公式求得。
除了主体是电容量还是电感量的区别外，该公式与电容的谐振频率公式基本相同。
从公式中可以看出，电感值L变小时谐振频率会升高。
电感的寄生分量中，除了寄生电容EPC之外，还有电感绕组的电
阻分量ESR（等效串联电阻）、与电容并联存在的EPR（等效并联电阻）。
电阻分量会限制谐振点的阻抗。
关键要点：
电感在谐振频率之前呈现感性特性（阻抗随频率升高而增加）。
电感在谐振频率之后呈现容性特性（阻抗随频率升高而减小）。
在比谐振频率高的频段，电感不发挥作为电感的作用。
电感值L变小时，电感的谐振频率会升高。
电感的谐振点阻抗受寄生电阻分量的限制。
电路基础原理中的电流随时间变化解析
电路基础原理中的电流随时间变化解析电流是电子在导体中流动所形成的电荷移动量，是电路中最基本的物理量之一。
在电路中，电流的大小和方向随着时间的推移而发生变化，这种变化对于我们理解电路的工作原理和进行相关计算具有重要意义。
一、直流电路中的电流变化在直流电路中，电流的大小和方向保持不变。
由于直流电路中电流不随时间变化，因此我们可以利用欧姆定律简单地计算电路中的电流。
欧姆定律表达了电流、电压和电阻之间的关系，即I=V/R，其中I表示电流，V表示电压，R表示电阻。
根据欧姆定律，我们可以通过测量电压和电阻的数值来确定电路中的电流大小。
二、交流电路中的电流变化在交流电路中，电流的大小和方向随时间的推移而变化。
交流电源产生的电压是周期性变化的，因此电流也是周期性变化的。
交流电路中的电流可以用正弦函数来描述，即I=I0sin(ωt+φ)，其中I0表示最大电流值，ω表示角频率，t表示时间，φ表示初始相位。
交流电路中的电流随时间变化具有周期性和频率性，这对于分析交流电路的性能和进行相关计算非常重要。
三、电流变化的相位差在交流电路中，电流和电压变化存在一定的相位差。
相位差是指电流和电压变化的起始点之间的时间差。
在纯电阻电路中，电流和电压的相位差为零，即电流和电压的变化是完全同步的；而在电感电路和电容电路中，电流和电压的相位差存在一定的差异。
相位差的大小对于交流电路的特性和性能具有重要影响，例如在电感电路中，电感的存在会导致电流滞后于电压变化，形成感性负载。
四、频率对电流变化的影响在交流电路中，频率是指电压和电流变化的周期数。
频率对电流变化具有重要影响。
在交流电路中，电压的频率通常是固定的，例如国家电网的频率为50Hz。
频率的值越大，电流变化的速度越快，周期越短；频率的值越小，电流变化的速度越慢，周期越长。
频率对电路的性能和响应时间有一定的影响，例如在高频电路中，电流变化非常快，需要考虑电路的反应速度和电流的损耗问题。
总结起来，电路基础原理中的电流随时间变化是一个非常重要的概念。
容抗、感抗与频率的关系
容抗、感抗与频率的关系
电容、电感的电抗都要受XF2B-3945-31A频率和元件值两项因素的影响。
频率不同，电容、电感的电抗也就不同。
图1.21画出了电容和电感的电抗随频率变化的关系曲线。
图1.21容抗、感抗与频率的关系
频率为0时，电感的电抗为0。
更直观的说法是，直流状态下的电感呈现短路的特性。
频率上升，电感的电抗增大。
频率为0时，电容的电抗为无穷大。
即是说，直流状态下的电容呈现开路的特性。
频率上升，电容的电抗减小。
对只有一只电容或只有一只电感的电路，我们不感兴趣。
我们想知道的，是由B电阻与电抗组成的电路的特性，比如动圈扬声器，如图1.22所示。
图中电路是由电阻和电感的电抗组成。
但从A、B两端看过去，既不是纯电阻，也不是纯电抗。
这里有电阻和电抗两种成分，我们称为阻抗(impedance)。
如果是传统的电子教科书，到现在这个时候，我们应该要进入有关矢量、相量以及复数代数的知识介绍。
对于电子工程师来说，要通过有关考试，懂得基本的交流理论知识是十分重要的。
但由于不知道在这方面作深入探究，会不会给读者带来精神上的痫苦，因此，本书只挑选出有用的结果，来讲述相关的特定内容。
电感频率曲线
电感频率曲线摘要：I.电感频率曲线简介- 电感频率曲线定义- 电感频率曲线的重要性II.电感频率曲线的特点- 电感阻抗与频率的关系- 理想电感与实际电感的区别- 电感频率曲线的形状III.电感频率曲线的应用- 在电路设计中的应用- 在电子设备中的应用IV.电感频率曲线的意义- 对电磁兼容性的影响- 对电路性能的影响正文：电感频率曲线是描述电感器件在交流电路中阻抗变化规律的一条曲线，它反映了电感器件的阻抗随频率变化的特性。
电感频率曲线在电路设计、电子设备设计和运行中都有着重要的应用价值。
电感频率曲线的特点主要表现在电感阻抗与频率的关系、理想电感与实际电感的区别以及电感频率曲线的形状上。
电感阻抗与频率成正比，即随着频率的增加，电感阻抗也会增加。
理想电感的电感频率曲线是一条水平直线，而实际电感的电感频率曲线则受到电感材料、电感结构等因素的影响，形状会有所不同。
电感频率曲线在电路设计和电子设备设计中都有着广泛的应用。
在电路设计中，通过电感频率曲线可以确定电感器件的选择和电路参数的优化，以满足电路性能的要求。
在电子设备中，电感频率曲线可以用于分析和解决电磁兼容性问题，提高设备的可靠性和稳定性。
电感频率曲线对电磁兼容性和电路性能都有着重要的影响。
当电路中的电感器件的阻抗与电源频率接近时，可能会出现共振现象，导致电路性能的下降。
此外，电感频率曲线还会影响电路的抗干扰能力，进而影响电子设备的可靠性和稳定性。
综上所述，电感频率曲线是描述电感器件在交流电路中阻抗变化规律的一条曲线，它在电路设计、电子设备设计和运行中都有着重要的应用价值。
电感器的基本原理与特性分析
电感器的基本原理与特性分析电感器，作为电子电路中常见的被动元件之一，起着重要的作用。
本文将对电感器的基本原理与特性进行分析。
一、电感器的基本原理电感器是由线圈或线圈组成的电子元件，它的主要作用是通过储存和释放电能来改变电路中的电流和电压。
1. 线圈效应电感器的基本原理是基于线圈效应。
当电流通过导线时，会产生一个磁场环绕着导线。
而当一个变化的电流通过电感器中的线圈时，由于磁感应线圈中的磁场发生变化，将产生一个感应电动势。
这就是电感器的工作原理。
2. 电感的公式电感的大小与线圈的线圈数目、线圈的直径、线圈的长度和线圈中的磁性材料有关。
一般来说，电感的计算公式为：L = (μ_0 * μ_r * N^2 * A) / l，其中L表示电感的大小，μ_0表示真空中的磁导率，μ_r表示磁导率相对于真空的倍数，N表示线圈的匝数，A表示线圈的截面积，l表示线圈的长度。
二、电感器的特性分析电感器除了具备基本的电感特性外，还有一些特殊的性质，如电感器的频率特性、品质因数等。
1. 频率特性电感器的频率特性是指在不同频率下电感器的电感值的变化情况。
一般来说，电感器在低频时电感值较大，在高频时电感值较小。
2. 品质因数品质因数是电感器的一个重要参数，它表示了电感器的能量损失情况。
品质因数越高，表示电感器的能量损失越小，电感器的性能越好。
3. 饱和电感饱和电感是指在电流增大到一定程度时，电感器中的磁场无法继续增加，导致电感器的电感值不再改变。
这是由于磁性材料的磁化过程受到限制所引起的。
4. 磁耦合电感器中的线圈之间通过磁场相互作用，形成磁耦合。
当两个线圈之间有磁耦合时，一个线圈中的电流变化将引起另一个线圈中的电动势变化，从而实现电流和电压的传输。
5. 常见应用电感器在电子电路中有着广泛的应用，如滤波器、振荡器、变压器等。
通过合理调整电感器的参数，可以使电子设备具备不同的功能和特性。
总结：电感器作为一种常用的电子元件，具备着重要的作用。
电感阻抗和频率的关系
电感阻抗和频率的关系电感阻抗和频率的关系电感阻抗是指电路中的电感元件对交流电的阻碍作用，它是由于交变磁场在线圈内产生感应电动势，从而产生反向电流，使得交流电路中的电压和电流发生相位差而产生的一种阻碍作用。
在交流电路中，由于信号频率不同，因此对于不同频率的交流信号，其通过线圈时所受到的阻碍作用也不同。
当线圈中通入一个正弦波形式的交流信号时，其所产生的磁场也随着正弦波形式变化。
当磁场增加时，线圈内部会产生一个反向电动势，并且这个反向电动势会对通过线圈的交流信号进行衰减。
因此，在高频信号下，线圈内部所产生的反向电动势也会更加强烈，从而导致其对通过线圈的交流信号进行更大程度上的衰减。
根据欧姆定律，在一个纯电感元件中，通过它的交变电压与其所对应的交变电流之间存在相位差。
在低频下，这个相位差非常小，在接近0度的范围内。
但是随着频率的增加，这个相位差也会逐渐增大，直到90度。
当相位差达到90度时，电感元件对交流信号的阻碍作用将达到最大值。
在实际应用中，电感元件通常不是单独使用的，而是和其他电子元件一起构成复杂的电路。
在这种情况下，电感元件的阻抗值将会受到其他元件的影响。
例如，在一个RLC电路中，由于电容和电感元件之间存在共振现象，在一定频率下，其阻抗值将会非常小。
这个频率称为共振频率。
总之，在交流电路中，线圈或其他形式的电感元件对于不同频率的信号具有不同程度上的阻碍作用。
随着频率的增加，线圈内部所产生反向电动势也会逐渐增强，并且其对通过线圈的交流信号进行衰减也会更加明显。
因此，在设计和选择交流电路时需要考虑到信号频率对于线圈或其他形式的电感元件所产生影响，并且选择合适的元件来满足特定应用需求。
电路中的电感分析方法
电路中的电感分析方法电感是电路中重要的元器件之一，它具有存储和释放能量的特性。
在电路设计和故障排查中，熟练掌握电感的性质和分析方法是非常重要的。
本文将介绍一些常见的电感分析方法，帮助读者更好地理解电路中的电感。
一、电感的基本原理电感是一种存储电能的被动元件，它由导体线圈组成。
当通过电感的电流发生变化时，会在电感中产生电磁感应，从而储存电能。
根据法拉第电磁感应定律，变化的磁场会产生感应电压，其大小与电感的自感系数成正比。
二、电感的测试方法1. 静态法静态法是一种简单直接的测试电感的方法。
通过使用万用表的电阻档位测量通过电感的电阻值，即可间接得知电感的大小。
然而，这种方法只适用于较小的电感，并且无法准确测量电感的内部结构和特性。
2. 交流法交流法是一种常用于测试电感的方法。
通过在电感上加交流电压信号，然后测量电感上的电压和电流关系，可以计算出电感的阻抗和自感系数。
这种方法适用于各种大小的电感，并且可以提供更详细的电感特性信息。
3. 瞬态法瞬态法是一种特殊的测试电感的方法，用于测量电感的自身能量存储和释放特性。
通过将电感与其他电容或负载器件组合，然后观察电路中的电压和电流变化，可以分析电感储存和释放能量的过程。
三、电感的分析方法1. 频率特性分析频率特性分析是电感分析的一种重要方法。
通过在不同频率下测量电感上的电压和电流值，可以确定电感在不同频率下的阻抗和相位差。
这对于电路设计以及选择适当的电感元件非常重要。
2. 功率特性分析功率特性分析是电感分析的另一种重要方法。
通过在不同功率下测量电感上的电流和能量损耗，可以确定电感的功率承受能力和效率。
这对于确定电感是否满足电路需求及其使用寿命非常重要。
3. 温度特性分析温度特性分析是一种重要的电感分析方法。
电感元件在长时间工作中会发热，通过测量电感温度与电流、电压的关系，可以分析电感的热耗散特性和温升情况，提高电路的可靠性和稳定性。
四、电感分析的应用领域电感分析方法在电路设计、产品开发和故障排查中具有广泛的应用。
电感调频的原理和应用实例
电感调频的原理和应用实例一、电感调频的原理电感调频（Inductance Modulation，简称IM）是一种利用电感器件实现调频调制的技术。
它主要基于电感器件对不同频率的电流具有不同的抵抗和电压降。
电感调频通常应用于无线通信、音频传输等领域。
在电感调频中，一个交变电流信号通过电感器件，产生不同程度的电感耦合。
通过调节电感器件中的电感，可以改变输入电流的频率，从而实现对信号的调频调制。
电感调频的原理可以简单概括如下：1.电感器件：电感器件是电感调频中的核心组件。
它通常由一个线圈组成，其中通过的电流产生磁场，从而改变电感器件的电感。
电感器件可以通过调节线圈的匝数、线圈的材料和尺寸等参数，来改变电感的大小。
2.信号调频：通过调节电感器件的电感，可以改变输入信号的频率。
电感较大时，输入信号的低频成分被有效地抑制，而高频成分得到放大。
电感较小时，输入信号的高频成分被抑制，而低频成分得到放大。
3.输出信号：经过电感调频后，输出信号的频率发生了变化。
通过合适的解调电路，可以将调制后的信号还原为原始的输入信号。
这样就实现了对信号的调频调制。
二、电感调频的应用实例电感调频具有很多实际应用，下面列举了几个常见的实例：1. 无线电广播电感调频在无线电广播中广泛应用。
在广播发射台中，电感器件被用于调频发送器。
通过调节电感器件的电感，可以实现对不同频率的广播信号进行调频调制，从而满足不同频段的广播需求。
2. 无线电通信电感调频在无线电通信中也有重要应用。
例如，在无线电对讲机中，电感调频技术被用于调频发送器和接收器。
通过调节电感器件的电感，可以实现对通信信号的调频调制，以提高通信质量和传输距离。
3. 音频传输电感调频在音频传输中也有应用。
例如，在音频放大器中，通过调节电感器件的电感，可以实现对音频信号的调频调制。
这样可以提高音频信号的质量和音质，让听众获得更好的音频体验。
4. 特定电子器件电感调频还可以应用于特定的电子器件中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路基础原理中的电感随频率变化解析
电感是电学中重要的元件之一，它具有储存能量的特性，是无源电
子元件。
在电路中，电感通常由线圈构成，当电流通过线圈时，会在
线圈内部产生一个由磁场构成的能量储存结构。
虽然电感在直流电路
中的作用有限，但在交流电路中，电感扮演者不可或缺的角色。
然而，电感的阻抗随频率变化的特性使得其在不同频率下表现出不同的特性。
在低频率下，电感可以被视为一个近似于直流电阻的元件，其阻抗
与直流电阻类似。
这是因为当频率较低时，线圈内部磁场的变化速率
较慢，电感对交流信号的阻碍作用较小，电流很容易通过线圈。
在这
个频率范围内，线圈的电感值可以被简化为一个固定的数值，与电流
的大小和线圈本身的特性有关。
然而，当频率逐渐增加时，电感的阻抗开始显现出不同的特性。
高
频信号的变化速率远远大于低频信号，线圈内部的磁场无法迅速变化，导致电感对高频信号的阻碍作用增大。
此时，线圈的电感值随频率的
增加而逐渐增加，电感对电路的影响变得更为显著。
具体来说，电感的阻抗与频率成正比关系。
根据电感元件的特性公式，电感的阻抗可以表示为2πfL，其中f为频率，L为线圈的电感值。
可以看出，当频率增加时，电感的阻抗也随之增加。
这种随频率变化
的特性使得电感成为交流电路中滤波器和谐振电路的重要组成部分。
电感随频率变化的原理可以通过电磁感应的规律来解释。
根据法拉
第电磁感应定律，磁场的变化率决定了感应电动势的大小。
而电感就
是通过储存磁场能量来实现对电流变化的响应。
当频率增加时，电感
内部的磁场变化速率也增加，感应电动势也随之增大，导致电感对电
流的阻碍作用增大。
在实际的电路设计和应用中，我们需要根据频率对电感进行选择，
以满足电路的要求。
在低频应用中，我们可以选择具有较小电感值的
线圈，以确保电路的正常工作。
而在高频应用中，电感的选择则需要
考虑阻抗的变化和能量损耗等因素，以保证电路的性能。
总结起来，电路基础原理中的电感随频率变化是一个重要而复杂的
问题。
了解电感对频率的响应特性，有助于我们在电路设计和应用中
进行合理选择和优化。
电感的频率响应特性是电子工程师必须要熟悉
和掌握的知识之一，它对于电路的性能和稳定性具有重要影响。
因此，深入理解和分析电感随频率变化的原理和特性对于提高电路设计的水
平和质量具有重要意义。
