数字电子技术基础期末考试卷B卷
《数字电子技术》期末考试题及答案(经典)
xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。
描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。
【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。
【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。
【】6、十进制数85的8421 BCD码是101101。
【】7、格雷码为无权码，8421 BCD为有权码。
【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
【】9、逻辑变量的取值，１比０大。
【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。
【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。
【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。
【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。
【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。
【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。
【】19、n个变量组成的最小项总数是2n个。
【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。
【】21、逻辑函数化简过程中的无关项一律按取值为0处理。
【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。
【】23、TTL或非门的多余输入端可以接高电平。
【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。
数字电子期末考试试卷
数字电子期末考试试卷一、单项选择题（每题2分，共20分）1. 在数字电路中，下列哪个符号代表与门？A. ∨B. ∧C. ⊕D. ∇2. 一个D触发器的初始状态为0，当输入D为1，时钟信号上升沿到来时，输出Q的状态变为？A. 0B. 1C. 保持不变D. 翻转3. 以下哪个不是数字电路中的逻辑运算？A. 与运算B. 或运算C. 非运算D. 加运算4. 一个4位二进制计数器，其计数范围是多少？A. 0到7B. 0到15C. 0到31D. 0到2555. 在数字电路中，一个非门的输出是什么？A. 输入的反相B. 输入的同相C. 恒定的高电平D. 恒定的低电平6. 一个3线到8线解码器有多少个输入线？A. 1B. 2C. 3D. 47. 一个完整的触发器由几个D触发器组成？A. 1B. 2C. 3D. 48. 一个7段显示器可以显示多少个不同的数字？A. 7B. 10C. 16D. 329. 在数字电路中，一个异或门的输出在输入相同时是什么？A. 高电平B. 低电平C. 与输入相同D. 与输入相反10. 一个8位二进制数的最大值是多少？A. 127B. 255C. 511D. 1023二、填空题（每题2分，共20分）1. 在数字电路中，一个3线到8线解码器的输出线数是________。
2. 一个4位二进制计数器的计数范围是从0到________。
3. 当一个D触发器的输入D为0，时钟信号上升沿到来时，输出Q的状态将________。
4. 一个非门的逻辑符号是________。
5. 在数字电路中，一个与门的输出只有在所有输入都为高电平时才为高电平，否则为________。
6. 一个7段显示器可以显示数字0到________。
7. 一个完整的触发器由________个D触发器组成。
8. 在数字电路中，一个异或门的输出在输入不同时为________。
9. 一个8位二进制数的最大值是________。
10. 在数字电路中，加运算不属于________运算。
济南大学数字电子技术期末考AB卷及参考答案
济南⼤学数字电⼦技术期末考AB卷及参考答案济南⼤学学年学期考试试卷9（卷）课程数字电⼦技术授课教师考试时间考试班级姓名学号1．⼗进制数25⽤8421BCD码表⽰为。
A.10 101B.0010 0101C.100101D.101012.以下表达式中符合逻辑运算法则的是。
A.C·C=C2B.1+1=10C.0<1D.A+1=13. 当逻辑函数有n个变量时，共有个变量取值组合.A. nB. 2nC. n2D. 2n4．A+BC= 。
A .A+B B.A+C C.（A+B）（A+C） D.B+C5．在输⼊情况下，“与⾮”运算的结果是逻辑0。
A．全部输⼊是0 B.任⼀输⼊是0 C.仅⼀输⼊是0 D.全部输⼊是1 6．若在编码器中有50个编码对象，则要求输出⼆进制代码位数为位。
A.5B.6C.10D.507.⼀个16选⼀的数据选择器，其地址输⼊（选择控制输⼊）端有个。
A.1B.2C.4D.168．四选⼀数据选择器的数据输出Y与数据输⼊Xi和地址码Ai之间的逻辑表达式为Y= 。
A.3XAAXAAXAAXAA121111+++ B.1X C.11XAA D.3XAA19．在下列逻辑电路中，不是组合逻辑电路的有。
A.译码器B.编码器C.全加器D.寄存器10．⽤三线-⼋线译码器74LS138和辅助门电路实现逻辑函数122AAAY+=，应。
A.⽤与⾮门，76541YYYYYYY= B.⽤与门，32YYY=C.⽤或门，32YYY+= D.⽤或门，76541YYYYYYY+++++=11．⼀位8421BCD码计数器⾄少需要个触发器。
A.3B.4C.5D.1012．⼀个容量为1K×8的存储器有个存储单元。
A.8B.8KC.8000D.819213．⼀个容量为512×1的静态RAM具有。
A.地址线9根，数据线1根B.地址线1根，数据线9根C.地址线512根，数据线9根D.地址线9根，数据线512根14．图1⽰为采⽤共阴极数码管的译码显⽰电路，若显⽰码数是2，译码器输出端应为。
东北大学《数字电子技术基础》期末考试真题库(含答案)25
一、单项选择题01. 表示一位十六进制数需要二进制数的位数为（）。
A、 1位B、 2位C、4位D、16位02．十进制数25用8421BCD码表示为（）。
A、10 101B、0010 0101C、100101D、1010103．二进制数1011的等值十进制数为（）。
A、11B、12C、14D、1604. 当逻辑函数有n个变量时，变量取值组合共有（）。
A、nB、2nC、n2D、 2n05．多谐振荡器可产生（）。
A、正弦波B、矩形脉冲C、三角波D、锯齿波06.一个16选一的数据选择器，其地址输入（选择控制输入）端个数为（）。
A、1B、2C、4D、1607．下列逻辑电路中为时序逻辑电路的是（）。
A、变量译码器B、加法器C、数码寄存器D、数据选择器08. 图1所示电路，输出F为（）。
A、ABB、A+BC、A⊙BD、A÷B09. 图2所示电路，输出F为（）。
A、A⊙BB、ABC、A+BD、A÷B10. 图3电路为NMOS（）。
A、与非门B、异或门C、与或非门D、或非门11. 电路如图4所示，当X2X1X=111时，F2F1F0=（）。
A、000B、011C、101D、01012. 图5所示电路，当EN=1时，（）。
A、 M为输入，N为输出B、 N为输入，M为输出C、 N为输入，EN为输出D、 M为输入，EN为输出13. 图7所示电路为（）。
A、异步时序电路B、同步时序电路C、同步组合电路D、异步组合电路14. 同步时序电路和异步时序电路比较，其差异在于后者（）。
A、没有触发器B、没有统一的时钟脉冲控制C、没有稳定状态D、输出只与内部状态有关15. 断电之后，能够将存储内容保存下来的存储器是（）。
A、R AMB、R OMC、计数器D、移位寄存器二、判断题1. 在时间上离散的物理量，称为数字量。
（）A、错误B、正确2. 一个二输入与非门，输入端分别为A、B，输出为F，当A=0时则F=1。
（）A、错误B、正确3.编码与译码是互逆的过程。
数字电子技术基础期末考试试卷及答案
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (11110.01 ) 2 = ( 1E.4) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 1 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程 = 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为 12 条、数据线为 8 条。
1． (30.25) 10 = ( 11110.01 ) 2 = ( 1E.4 ) 16 。
2 . 1。
3 . 高电平、低电平和高阻态。
4 . 。
5 . 四。
6 . 12、 8二、选择题： (选择一个正确的答案填入括号，每题3分，共30分 )1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C ）图。
2.下列几种TTL电路中，输出端可实现线与功能的电路是（ D）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（D ）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）B、 D、通过电阻接V CC4.图2所示电路为由555定时器构成的（A ）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C ）。
A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A ）。
A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器B、 D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如下图所示，则该电路为（ C）。
A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器B、D、10位D/A转换器9、已知逻辑函数与其相等的函数为（ D）。

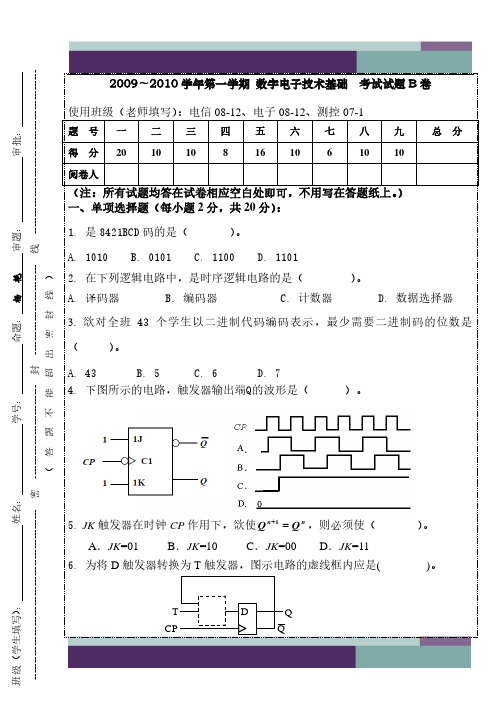

广油2009-2010学年数电考试试题 B卷
学生填写）姓名 学号 命题： 杨 艳 审题： 审批 --------------------------------------------- 密 ---------------------------- 封 --------------------------- 线 -------------------------------------------------（答题不能超出密封线）2009∼2010学年第一学期 数字电子技术基础 考试试题B 卷使用班级（老师填写）：电信08-12、电子08-12、测控07-1题 号 一 二 三 四 五 六 七 八 九 总 分得 分 20 10 10 8 16 10 6 10 10 阅卷人（注：所有试题均答在试卷相应空白处即可，不用写在答题纸上。
） 一、单项选择题（每小题2分，共20分）： 1. 是8421BCD 码的是（ ）。
A. 1010B. 0101C. 1100D. 11012. 在下列逻辑电路中，是时序逻辑电路的是（ ）。
A. 译码器B. 编码器C. 计数器D. 数据选择器 3. 欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（ ）。
A. 43B. 5C. 6D. 74. 下图所示的电路，触发器输出端Q 的波形是（ ）。
5. JK 触发器在时钟CP 作用下，欲使n n Q Q =+1，则必须使（ ）。
A ．JK =01B ．JK =10C ．JK =00D ．JK =116. 为将D 触发器转换为T 触发器，图示电路的虚线框内应是( )。
DT CPQ QA ．或非门B ．与非门C ．异或门D ．同或门7. 只能按地址读出信息，而不能写入信息的存储器为（ ）。
A. RAM B.掩模ROM C. PROM D. EPROM8. 一个八位D/A 转换器输入代码只有最低位为1时输出电压为0.01V,当输入代码全为1时，输出电压为（ ）V 。
2019-2020学年第二学期期末考试 《数字电子技术基础》试题
2019-2020学年第二学期期末考试《数字电子技术基础》试题1. 日常生活中的语音信号属于（） [单选题] *A、模拟信号(正确答案)B、数字信号C、电子信号D、语言信号2. 组合逻辑电路通常由（）组成 [单选题] *A、门电路(正确答案)B、编码器C、译码器D、数据选择器3. 数字电路中机器识别和常用的数制是（）。
[单选题] *A、二进制(正确答案)B、八进制C、十进制D、十六进制4. 一块数据选择器有三个选择输入（地址输入）端，则它的数据输入端有（）个。
[单选题] *A、 3B、 6C、 8(正确答案)D、 15. 触发器输出的状态取决于（）。
[单选题] *A、输入信号B、电路的原始状态C、输入信号和电路的原始状态(正确答案)D、外界的信号干扰6. 优先编码器同时有两个或两个以上信号输入时，是按（）给输入信号编码。
[单选题] *A、高电平B、低电平C、高频率D、高优先级(正确答案)7. 8线—3线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出的值是（）。
[单选题] *A、 111(正确答案)B、 010C、 000D、 1018. 时序逻辑电路的特点是输出状态（）。
[单选题] *A、只和电路这一时刻的输入有关B、只和电路原来的状态有关C、不仅和电路这一时刻的输入有关,而且和电路原来的状态有关(正确答案)D、和输入和原来状态都无关9. 在RD=SD=“1”时，基本RS触发器（）。
[单选题] *A、置“0”B、置“1”C、保持原状态(正确答案)D、反转10. 下列几种逻辑门，能做反相器的是（）。
[单选题] *A、与非门(正确答案)B、与门C、或门D、或非门11. 对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（）。
[单选题] *A、 5B、 6(正确答案)C、 8D、 4312. 寄存器与计数器的主要区别是（）。
[单选题] *A、寄存器具有记忆功能，而计数器没有B、寄存器只能存数，不能计数，计数器不仅能连续计数，也能存数(正确答案)C、寄存器只能存数，计数器只能计数，不能存数D、寄存器与计数器都能存数和计数13. 要使JK触发器的输出Q从1变成0，它的输入信号JK应为（）。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、选择题（共10题，每题2分，共20分）1. 以下哪个不是数字电子技术的基本组成部分？A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案：C2. 下列哪个不是数字信号的特点？A. 离散B. 可逼近C. 定常D. 自补偿答案：D3. 在输出位备选的半加器中，按照大端法标识，S和C表示（）A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案：C4. 如图所示，用所给的逻辑门组合电路，若输入A、B分别为1、0，则输出Y的真值表达式是（）A. A + BB. ABC. A - BD. A/B答案：A5. 下列哪个不属于触发器的类型？A. D触发器B. T触发器C. JK触发器D. MS触发器答案：D6. 在数字系统中，当输入的激励信号是一个脉冲信号时，输出的响应包括（）A. 自动输出B. 行波C. 驻波D. 绝对值答案：B7. X = AB + CD，可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案：D8. 在字长为8位的字级操作中，运算结果已知，现有A = 10101010，B = 01010101，若用A、B进行按位异或运算，结果为（）A. 10101010B. 11111111C. 00000000D. 01010101答案：B9. 一个加法器的两个输入都为0，则请问输出是否为0？A. 是B. 否答案：A10. 将输出信号复制回输入端，称为（）A. 反馈B. 进位C. 脉冲D. 主导答案：A二、填空题（共5题，每题4分，共20分）1. 在数字电路中，与门的基本逻辑操作是______________。
答案：乘法2. 在加法器中，当加法的结果超出了加法器的位宽时，称为_____________。
数字电子技术期末考试题及答案(经典)
xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。
描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。
【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。
【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。
【】6、十进制数85的8421 BCD码是101101。
【】7、格雷码为无权码，8421 BCD为有权码。
【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
【】9、逻辑变量的取值，１比０大。
【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。
【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。
【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。
【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。
【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。
【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。
【】19、n个变量组成的最小项总数是2n个。
【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。
【】21、逻辑函数化简过程中的无关项一律按取值为0处理。
【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。
【】23、TTL或非门的多余输入端可以接高电平。
【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。
数字电子技术考试题及答案
数字电⼦技术考试题及答案数字电⼦技术考试题及答案太原科技⼤学数字电⼦技术课程试卷 B 卷⼀、单选题（20分，每⼩题1分）请将本题答案全部写在下表中1、8421BCD 码10000001转化为⼗六进制数是( )。
A 、15 B 、51 C 、81 D 、182、n 位⼆进制数的反码或其原码，表⽰的⼗进制数是( )。
A 、21n - B 、2n C 、12n - D 、2n3、TTL 与⾮门多余输⼊端的处理是( )。
A 、接低电平B 、任意C 、通过 100电阻接地D 、通过 100k 电阻接地 4、OD ⾮门在输⼊为低电平（输出端悬空）情况下，输出为( )状态。
A 、⾼电平 B 、低电平 C 、开路D 、不确定5、与()YA B A 相等的逻辑函数为（）。
A 、YB B 、Y AC 、Y A BD 、Y A B6、下列(,,)F A B C 函数的真值表中1Y 最少的为( )。
A 、Y C =B 、Y ABC = C 、Y AB C =+D 、Y BC C =+ 7、( )是组合逻辑电路的特点。
A 、输出仅取决于该时刻的输⼊B 、后级门的输出连接前级门的输⼊C 、具有存储功能D 、由触发器构成 8、半加器的两个加数为A 和B ，（）是进位输出的表达式。
A 、AB B 、A B C 、AB D 、AB9、欲使JK 触发器1nQ Q ，J 和K 取值正确的是（）。
Q B 、J K Q C 、0J K D 、,1J Q K10、字数为128的ROM 存储器存储容量为1204位，字长为（）位，地址线为（）根。
A 、8，8 B 、8，7 C 、4，7 D 、4，811、⼀个四位⼆进制减法计数器初始状态为0110，经过101个脉冲有效沿触发后，它的输出是 ( )。
A 、0000B 、0001C 、0011D 、001012、要⽤1K×8的RAM 扩展成8K×16的RAM ，需选⽤( )译码器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 4 页 三明学院2010～2011学年第二学期 《数字电子技术基础》期末考试卷(B) （考试时间：120分钟） 使用班级：09电子信息工程1、2班 学生数：96 任课教师：任雯 考试类型：闭卷
题 序 一 二 三 四 五 六 七 总分 得 分 阅卷人 一、选择题（2分×10＝20分） 1．数字信号的特点是（ ） A．在时间上和幅值上都是连续的 B．在时间上是离散的，在幅值上是连续的 C．在时间上是连续的，在幅值上是离散的 D．在时间上和幅值上都是不连续的 2．将十六进制数(FD)16转换为二进制数的结果是（ ） A．(11011111)2 B．(11111101)2 C．(11111011)2 D．(11111100)2 3．-0101的原码、反码和补码分别为( )
A．10101，11010，11011 B．00101，11010，11011 C．10101，11010，11010 D．00101，01010，11011 4．逻辑函数式CABAB)(化简后的最简与或表达式为（ ）
A．BCA B．A C．CAB)( D．CAB 5．逻辑函数)()(EDCBAF的反函数为 ( )
A． ))((EDCBA B． ))((EDCBA C． ))((EDCBA D． ))((EDCBA 6．为实现将JK触发器转换为D触发器，应使（ ）。 A． DKDJ, B． DKDJ, C． DKJ D．DKJ 7．一个4位移位寄存器原来的状态为0000，如果串行输入始终为1，则经过4个移位脉冲后寄存器的内容为（ ）。
A． 0001 B． 0111
C． 1110 D． 1111 8．石英晶体振荡器的主要优点是( ) A．电路简单 B．频率稳定度高 C．振荡频率高 D．振荡频率低 9．可以用来自动产生矩形波信号的是( ) A. 施密特触发器 B. T触发器 C. 单稳态触发器 D. 多谐振荡器 10．与非门．．．构成的SR锁存器，使输出为“0”态的DS、DR端输入为：( )
A．0DDRS B．0DS，1DR C．1DS，0DR D．1DDRS 二、填空题（2分×15＝30分） 1、 JK触发器的特性方程为________________________。 2、 常用的逻辑函数表示方法有________、________、________、________、________和_______等。 3、 半导体存储器从存、取功能上分为________和________。 4、 (10010111)2 = ( _____ )16 = ( _____ )10。 5、 根据逻辑功能的不同特点，可以把数字电路分成两大类，一类叫做________________，另一类叫做________________。 6、 ________和________是衡量A/D转换器和D/A转换器性能优劣的主要标志。
.
系 班 姓名 座号 成绩 . ...................................................... 密 .................................... 封 ................................ 线 ....................................
.................. 第 2 页 共 4 页 三、逻辑函数化简（共10分） 1、DDCCABAY（用代数法化简）（5分）
2、356710(,,,)(,,,,)YABCDmmmmm，给定约束条件为 012480mmmmm。（用卡诺图化简）（5分）
四、分析题（共25分） 1、在图1所示的主从JK触发器电路中，CLK和A的电压波形如图中所示，试画出Q端对应的电压波形。设触发器的初始状态为Q = 0。（5分）
图1
2、已知边沿触发方式JK触发器各输入端的电压波形如图2示，试画出Q、Q端对应的电压波形。（5分）
图2 3、试分析图3的计数器在M=1和M=0时各为几进制。74160的功能表如表1所示。（5分）
图3 .
系
班 姓名 座号 成绩 .
...................................................... 密 .................................... 封 ................................ 线 ....................................
.................. 第 3 页 共 4 页 4、分析图4电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路能否自启动。（10分） 图4 五、设计题（共15分） 1、试设计一个燃油锅炉自动报警器。要求燃油喷嘴在开启状态下，如锅炉水温或压力过高则发出报警信号。要求列出真值表并用与非门实现。（5分）
2、试用两片同步十进制计数器74160接成四十七进制计数器，标出输入、输出端。可以附加必要的与非门．．．电路。（10分）
. 系 班 姓名 座号
成绩 .
...................................................... 密 .................................... 封 ................................ 线 ....................................
..................
