互换性练习题15一、客观题1、为了实现互换性，零件的公差应规定得越小越好。
（）2、零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（）3、当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。
（）4、基本偏差决定公差带的位置。
（）5、配合公差的大小，等于相配合的孔轴公差之和。
（）6、随机误差通常服从正态分布规律，具有基本特性：单峰性、对称性、__________，__________。
7、滚动轴承内圈与轴采用_________配合，滚动轴承外圈与孔采用_________配合。
8、封闭环的基本尺寸等于所有的基本尺寸之和减去所有的基本尺寸之和。
9、形状公差带的________和________是浮动的。
mm，轴线直线度公差为Φ0.005 mm，实测得其局部尺寸为Φ40．09 10、某孔尺寸为Φ40+0.119+0.030mm，轴线直线度误差为Φ0.003 mm，则孔的最大实体尺寸是＿＿mm，作用尺寸是＿＿mm。
11、下列配合零件应选用基轴制的有＿＿．A．滚动轴承外圈与外壳孔。
B．同一轴与多孔相配，且有不同的配合性质。
C．滚动轴承内圈与轴。
D．轴为冷拉圆钢，不需再加工。
12、如图所示尺寸链，封闭环N合格的尺寸有______。
A．25.05mmB．19.75mmC．20.00mmD．19.50mmE．20.10mm13、某轴00.01510φ-○E mm 则＿＿。
A ．被测要素遵守MMC 边界。
B ．被测要素遵守MMVC 边界。
C ．当被测要素尺寸为Φ10 mm 时，允许形状误差最大可达0．015 mm 。
D ．当被测要素尺寸为Φ9.985mm 时，允许形状误差最大可达0．015 mm 。
E ．局部实际尺寸应大于等于最小实体尺寸。
14、属于形状公差的有＿＿。
A ．圆柱度。
B ．平面度。
C ．同轴度。
D ．圆跳动。
E ．平行度。
15．符号 说明＿＿。
A ．被测要素为单一要素。
B ．被测要素遵守最小实体要求。
互换性课堂练习A卷

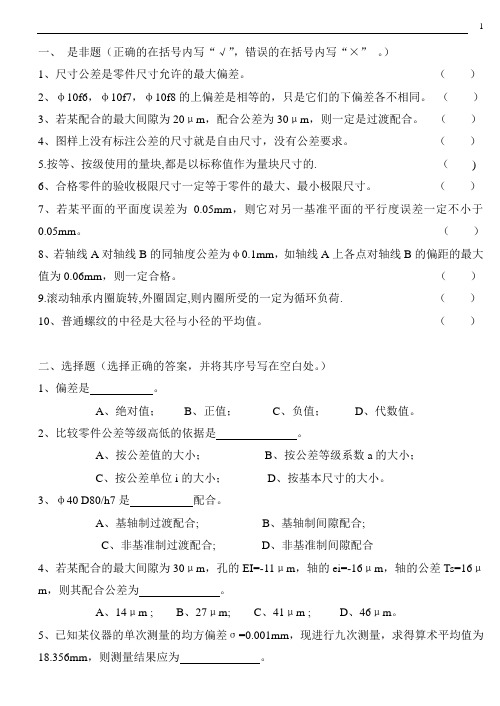

一、是非题（正确的在括号内写“√”，错误的在括号内写“×”。
）1、尺寸公差是零件尺寸允许的最大偏差。
（）2、φ10f6，φ10f7，φ10f8的上偏差是相等的，只是它们的下偏差各不相同。
（）3、若某配合的最大间隙为20μm，配合公差为30μm，则一定是过渡配合。
（）4、图样上没有标注公差的尺寸就是自由尺寸，没有公差要求。
（）5.按等、按级使用的量块,都是以标称值作为量块尺寸的. （)6、合格零件的验收极限尺寸一定等于零件的最大、最小极限尺寸。
（）7、若某平面的平面度误差为0.05mm，则它对另一基准平面的平行度误差一定不小于0.05mm。
（）8、若轴线A对轴线B的同轴度公差为φ0.1mm，如轴线A上各点对轴线B的偏距的最大值为0.06mm，则一定合格。
（）9.滚动轴承内圈旋转,外圈固定,则内圈所受的一定为循环负荷. （）10、普通螺纹的中径是大径与小径的平均值。
（）二、选择题（选择正确的答案，并将其序号写在空白处。
）1、偏差是。
A、绝对值；B、正值；C、负值；D、代数值。
2、比较零件公差等级高低的依据是。
A、按公差值的大小；B、按公差等级系数a的大小；C、按公差单位i的大小；D、按基本尺寸的大小。
3、φ40 D80/h7是配合。
A、基轴制过渡配合;B、基轴制间隙配合;C、非基准制过渡配合;D、非基准制间隙配合4、若某配合的最大间隙为30μm，孔的EI=-11μm，轴的ei=-16μm，轴的公差Ts=16μm，则其配合公差为。
A、14μm ;B、27μm;C、41μm ;D、46μm。
5、已知某仪器的单次测量的均方偏差σ=0.001mm，现进行九次测量，求得算术平均值为18.356mm，则测量结果应为。
A、18.356±0.001；B、18.356±0.003；C、18.356±0.0015D、18.356±0.00756、在万能工具显微镜上测得一平面零件的孔心坐标距理论正确尺寸的偏离量，在X方向上为+3μm，Y方向上为-4μm，则该孔测得的位置度误差为。
互换性与技术测量试题及答案
互换性与测量技术基础复习与练习第二部分综合练习一、判断题1．（T ）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。
2．（ F ）公差是零件尺寸允许的最大偏差。
3．（ F ）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
4．（T ）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。
5．（ F ）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
6．（ F ）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。
7．（T ）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。
8．（ F ）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。
9．（ F ）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。
10．（F ）跳动公差带不可以综合控制被测要素的位置、方向和形状。
11．（ F ）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。
12．（ F ）最大实体要求既可用于中心要素，又可用于轮廓要素。
13．（ F ）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。
14．（ F ）测量仪器的分度值与刻度间距相等。
15．（ F ）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。
16．（T ）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。
17．（ F ）量块按“级”使用时忽略了量块的检定误差。
18．（ F ）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。
19．（T ）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。
互换性与技术测量练习答案
一、填空题1. 基轴制 过渡配合2. 高一级 同级 3．过盈4. 局部负荷 循环负荷 摆动负荷5. φ80.023 φ79.9776.精密级 中等级 粗糙级7. 工作量规 验收量规 校对量规8. 轮廓算术平均偏差 微观不平度十点高度 轮廓最大高度 9. 测量对象 计量单位 测量方法 测量结果的精确度 10. 完全互换 不完全互换 评分标准：每空1分, 共25分。
二、判断题1. .2..3..4..5..6..7..8..9..10.√ 评分标准：每小题1.5分, 共15分。
三、解：0+-d f D max min f d D T T T 493019m ES X ei 191130m X T 194930mes T ei 191130m EI ES T 30300m=-=-=μ=+=+=μ-=-=-μ=+=+=μ=-=-=μm a x=X评分标准: 每问个1.5分, 公差带图2.5分, 共10分。
四、解: （1）10124.997100.00316=====∑ii x x mmmmσ（2）单次测量值的极限误差lim 30.00949=±=±mm δσ（3）算术平均值的标准偏差 0.00110==x mm σσ（4）算术平均值的极限误差 lim 30.003=±=±x mm δσ 评分标准: 每步各2分, 共8分。
五、解： （1） 1222=++d d L l1211122∂∂∂===∂∂∂L L Ld d l（2）lim lim lim 12222222lim 12222222110.0150.00510.03220.031⋅⋅⋅⋅⎛⎫⎛⎫∂∂∂⎛⎫=±++ ⎪ ⎪ ⎪∂∂∂⎝⎭⎝⎭⎝⎭⎛⎫⎛⎫=±⨯+⨯+⨯ ⎪ ⎪⎝⎭⎝⎭=±d d lLL L L d d l mmδδδδ评分标准: 第一步2分, 第二步, 公式列写正确3分, 结果正确1分, 共6分。
互换性作业
第一章绪论作业一、填空题1、互换性是指同一规格的一批零件，任取其一，不需任何挑选和修配就能装在机器上，并能满足其原有使用要求的特性。
2、按互换的范围，可将互换性分为完全互换和不完全互换。
3、实现互换性的条件有几何量公差及其标准化和技术测量。
4、R5数系的公比为1.60，每逢5项，，数值增大到10倍。
5、派生系列R10/3的优先数系，是从基本系列R10中，自1以后，每逢三项取一个优先数组成的。
6、在确定轴类零件轴径基本尺寸时，应按优先数系中的优先数取值。
二、问答题1.机械产品的零部件具有互换性的意义是什么？课本p3页（即互换性的重要性）。
2.除了在课堂上例举的具有互换性的例子外，再举几个具有互换性的产品。
1第二章作业（1）(2)1、计算（情绪列出计算步骤，并把答案填入表格中）2、计算（请需列出计算步骤，并把答案填入表格中）：23第二章作业（3）1、用查表法确定下列各配合的孔、轴的极限偏差，计算极限间隙或极限过盈，平均间隙或平均过盈、配合公差和配合类别，画出公差带图。
（1） Ø20H8/f7：0.0330208()H φ+，0.0200.041207()f φ--max min 0.0740.0200.0470.054av f X mm X mm X mm T mm=+=+=+=该配合为间隙配合，公差带图略。
（2） Ø30M8/h7：0.0040.029308()M φ+-，00.021307()h φ-max max 0.0290.0250.0020.054av f Y mm X mm Y mm T mm=-=+=-=该配合为过渡配合，公差带图略。
2、选择正确答案，将其正确序号填入空白处：（1） 比较两尺寸精度高低的依据是C 。
A 基本偏差 B 公差数值 C 公差等级 D 上偏差（2） 基本偏差为r 的轴的公差带与基准孔H 形成D 。
A 间隙配合 B 过盈配合C 过渡配合D 过渡或过盈配合 （3） 零件尺寸的极限偏差是B 。
互换性例题
(4)计算（校核）封闭环的极限偏差 计算（校核） 计算 ES0 = ES3–(EI1 + EI2 + EI4 + EI5)= + 0.18 mm–(–0.13–0.075–0.04– 0.075)mm= + 0.50mm EI0 = EI3–（ES1+ES2+ES4+ES5）= + 0.02 mm–( 0 + 0 + 0 + 0 ) = + 0.02mm (5) 计算（校核）封闭环的公差 计算（校核）
习题课
定配合。
2.4
2.8 8 -
2.4
2.8
练习
• 某配合的基本尺寸为φ40，设计要求其具 有10～52µm的间隙，试确定公差等级并选 取适当的配合。
• 某配合的基本尺寸为φ90，设计要求其具 有最大间隙Xmax=12 µm ，最大过盈 Ymax=-78µm ，试确定公差等级并选取适 当的配合。
(2)基本偏差的换算规则
1）通用规则：同名字母代号的孔和轴的基本偏差的绝对值 ）通用规则： 相等，而符号相反，即从公差带图解看，孔的基本偏差是轴 的基本偏差相对于零线的倒影。
2）特殊规则：同名代号的孔和轴的基本偏差的符号相反， ）特殊规则： 而绝对值相差一个△值。
所有等级 J～ J～ N P～ZC ～ >IT8 >IT7
即用上述公式计算出孔的基本偏差按一定规则化整，编 制出孔的基本偏差表。实际使用时，可直接查此表，不必计 算。孔的另一个极限偏差可根据下列公式计算
ES = EI + IT EI = ES–IT
（3）基孔制、基轴制同名配合的配合性质 ）基孔制、
间隙配合： 间隙配合：只要是同名配合配合性质一定相同。 过渡配合、过盈配合： 过渡配合、过盈配合：高精度时，孔的基本偏差用特殊规则换算，孔 比轴低一级，同名配合的配合性质才相同。低精度时，孔的基本偏差 用通用规则换算，孔、轴必须同级，同名配合配合性质才相同。即： 同名配合性质相同，必须：
互换性与测量技术练习题
40、Φ30R7/r7与Φ30R7/h7两者配合性质完全相同。
（－）
41、滚动轴承的精度等级是根据内、外径的制造精度来划分的。
（—）
42、在零件尺寸链中应选最重要的尺寸作封闭环。
（—）
43、应用最小条件评定所得出的误差值，即是最小值，但不是唯一的
值。
（—）
是在法线方向测量。（—）
向和形状的能力。（＋）
（－）
32、某基轴制配合，轴的公差为18μm，最大间隙为10μm，则该配合一
定是过渡配合。 （＋）
33、实测某一对基本尺寸相同的孔、轴配合，若此孔的实际尺寸大于此
轴的实际尺寸，则此配合只能是间隙配合。
（－）
34、Φ10F7、Φ10F8、Φ10F9的上偏差各不相同，而它们的下偏差是相
同的。
（＋）
35、一批合格的孔、轴，任取一对孔、轴装配时得到过盈，而取另一对
Ａ、大于 Ｂ、小于 Ｃ、等于
20、若某测量面对基准面的平行度误差为０．０８ｍｍ，则其（ A ）误差 必不大于０．０８ｍｍ。
Ａ、平面度 Ｂ、对称度 Ｃ、垂直度 Ｄ、位置度 21、在生产中，有时用检测工件径向圆跳动的方法可测量
( C )。
Ａ、垂直度 Ｂ、平行度 Ｃ、位置度 Ｄ、同轴度
22、标注 （ B ）时，被测要素与基准要素间的夹角是不带偏差的理论正 确角度，标注时要带方框。
值必为0.015mm。 （－）
19、尺寸Φ25+0.020-0.001的精度低于Φ25-0.007-0.020。
（－）
20、同一基本尺寸，同一公差等级的孔和轴的标准公差必定项相等。
（＋）
21、测得某一批孔的任意两个实际尺寸，最小为Φ50.010mm，最大为
互换性复习提纲及练习题
复习提纲及练习题一、复习提纲（一）绪论掌握互换性的含义、分类及应用；实现互换性的条件；标准化和互换性的相互关系；优先数系。
（二）尺寸的极限与配合⑴掌握相关的基本术语及定义；标准公差系列和基本偏差系列的作用、特性及构成；重点掌握并熟悉尺寸极限与配合的查表及相关计算公式的实际运用。
⑵尺寸的精度设计—计算查表法确定配合代号※尺寸极限与配合的合理确定（公差等级、基准制和配合的确定依据与原则），掌握根据给定极限配合参数，运用计算查表法确定该配合代号的方法和步骤。
（三）几何量检测基础⑴几何量检测在机械制造中的作用和意义；检测过程的四要素；尺寸传递系统；长度单位和长度基准；量块的基本知识，量块的分级和分等的差别；量块的组合。
⑵掌握计量器具和测量方法的分类及其常用术语—结合所做的实验；⑶零件尺寸的检测掌握验收极限的确定；计量器具的选择。
（四）形状和位置公差⑴了解几何要素的定义及种类；重点掌握形位公差在图样上的基本标注方法※；了解形位公差带及其特点；⑵掌握公差原则（独立原则、包容要求和最大实体要求）的内涵及其基本知识，结合习题掌握MMS、MMVS、MMB、MMVB 及形位公差的补偿公差计算，零件的合格条件等概念。
⑶了解形位公差项目、基准和公差原则的选择原则及形位精度等级和形位公差值的确定方法；⑷形状和位置误差的检测了解掌握形位误差的检测条件；五种检测原则；基准的建立和体现；掌握形位误差的检测和评定方法—结合实验内容。
（五）表面粗糙度与检测了解表面粗糙度的概念及对零件使用性能的影响；评定基准的基本术语；掌握表面粗糙度评定参数及其数值的选择；图样标注；表面粗糙度检测的方法和数据分析—结合实验教学内容。
（六）滚动轴承配合的精度设计了解滚动轴承精度等级及其选用；滚动轴承公差带的分布特点；与滚动轴承配合的要素的精度设计特点；图样标注。
（七）圆锥和角度公差没讲，不考（八）平键联结的公差普通平键联结联接类型对应的配合特点（九）螺纹结合公差没讲，不考（十）渐开线圆柱齿轮的公差及检测掌握：齿轮传动的使用要求；齿轮精度在图样上的标注；结合实验掌握实验所涉及的齿轮检验项目的检测方法及其对齿轮使用要求的影响。
1-互换性练习题(部分)(1)
绪言练习题判断题：1、不经挑选和修配就能相互替换、装配的零件，就是具有互换性的零件。
（）2、互换性原则只适用于大批量生产。
（）3、无论是大批量生产，还是单件生产的机器，都要求采用完全互换。
（）4、采用互换性生产并不能减少修理机器的时间和费用。
5、不一定在任何情况下都要按完全互换性的原则组织生产。
（）6、为了实现互换性，零件的公差规定的越小越好。
（）7、误差和公差可以有正、负值。
（）8、误差是公差的最大允许值。
（）9、加工误差一般分为尺寸误差和形状误差两类。
（）10、企业标准比国家标准层次低，在标准要求上可稍低于国家标准。
（）11、优先数系是由一系列十进制等差数列构成的。
（）12、优先数系R5，若首位数为1，每隔5个数时，其末位与首位之比增大5倍。
（）13、R10，有10个优先数。
若首位数为1，则在1~10区间的数列为1，1.25，1.6, 2.0，2.5，3.50，4.0，5.0，6.3，8.0，10。
（）第一章练习题：一、判断题（正确的打√，错误的打X）1、公差可以说是允许零件尺寸的最大偏差。
（）2、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3、国家标准规定，孔只是指圆柱形的内表面。
（）4、图样标注mm的轴，加工得愈靠近基本尺寸就愈精确。
（）5、孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）6、某孔要求尺寸为，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。
（）7、未注公差尺寸即对该尺寸无公差要求。
（）8、某一配合，其配合公差等于孔与轴的尺寸公差之和。
（）9、最大实体尺寸是孔和轴的最大极限尺寸的总称。
（）10、公差值可以是正的或负的。
（）11、实际尺寸等于基本尺寸的零件必定合格。
（）12、零件尺寸越靠近基本尺寸越好。
（）13、因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。
（）14、尺寸公差大的一定比尺寸公差小的公差等级低。
（）15、一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。
公差互换性练习题C及答案
公差与技术测量练习题答案C一、单项选择题1．④ 2．① 3．① 4．② 5．④ 6．① 7．② 8．② 9．① 10. ③ 11. ④ 12.① 13. ②14. ② 15.③ 16. ③ 17.③ 18. ② 19.③ 20. ② 21. ② 22. ① 23. ② 24. ① 25. ①26.④ 27. ③28.④ 29. ① 30. ④二、名词概念解释题1．2．F α齿廓总公差，为实际齿廓沿法线方向的最大变化量。
三、简答题1. H 7为内花键小径公差带代号，a 11为外花键大径公差带代号，d 10为外花键的键宽公差带代号。
2． F i “齿轮径向综合总公差的精度为8级，７（f i “，F β）一齿径向综合公差和螺旋线总公差精度为7级，GB/T 10095.2齿轮公差标准代号，为7级精度齿轮。
3． D M = φ40.002mm ，D L = φ40.027mm ，采用包容要求。
四、填空题1．大小，位置，标准公差，基本偏差2．平行度，垂直度，倾斜度3．是否合格，实际尺寸大小4．允许16％的测量量值小于下限值5．2、4、5、6、0级（5级），0级6．键数，内花键小径公差代号，大经公差代号，键宽公差代号7．普通螺纹大经，细牙螺距2mm ，中径和大径公差代号，短旋合长度五、计算题解：① EI=0 ES=EI+Th=+21μm 基本偏差EI② T f = Th+Ts=34μm③ es=ei+ Ts=+48+13= +61μm 基本偏差ei④Ymin= ES- ei=+21-48=-27μm Ymax=EI- es=0-61=-61⑤六、标注题今需要切削加工一零件，试将下列技术要求标注在图样上。
1）孔径Φ25H6采用包容要求,其表面粗糙度Ra 上限值为3.2μm ；2）Φ70左端面相对于Φ25H6基准轴线的垂直度公差为0.020 mm, 该端面的表面粗糙度Rz 的上限值为6.3μm ；0 -+61 +483）锥面相对于对Φ25H6轴线的斜向圆跳动公差为0.022 mm, 锥面圆度公差为0.010 mm, 该锥面表面粗糙度为Ra最大值6.3μm；4）其余表面粗糙度为Ra上限值12.5μm。
