三维绘图练习题
cad三维画图练习题及答案
cad三维画图练习题及答案通过以下练习可对cad 三维制图有所理解加强，望大家共同进步，不会画的可在我空间留言，共同探讨！23451.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。
通过本题，演示用CAD进行三维造型的主要步骤。
做图步骤：在XOY平面内画出底板外形。
沿路径拉伸φ6的圆成圆柱体。
3.脚手架步骤当前线框密度: ISOLINES=10Cylinder,co,box,三维视图调到主视），mirror3d，输入rmat命令,打开材质窗口，选择一张木材的贴图，附材质给对象，输入render命令，渲染对象4绘制烟灰缸本例绘制了一个烟灰缸，如图所示，主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。
要点提示首先将视区设置为4个视口，运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体，再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸，最后运用“渲染”、“材质”命令渲染烟灰缸。
绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令，将视区设置为4个视口。
单击左上角视图，将该视图激活，执行“视图”\“三维视图”\“主视”命令，将其设置为主视图。
利用同样的方法，将右上角视图设置为左视图；将左下角视图设置为俯视图；将右下角视图设置为西南等轴测视图。
2、激活俯视图，在俯视图中绘制一个圆柱体作为烟灰缸的基本体。
命令栏中输入“isolines”命令命令: isolines输入 ISOLINES 的新值 :0单击“实体”工具栏中的“圆柱体”图标，绘制底面的半径为70 ,高度为40的圆柱体。
3、单击“绘图”工具栏中的“圆”图标，绘制半径为60的圆。
激活左视图，框选圆柱体底部的圆，单击“修改”工具栏中的“移动”图标，将半径为60的圆向上移动到顶面。
4、单击“实体”工具栏中的“拉伸”图标，将半径为60的圆沿30度倾斜角度拉伸 -30。
cad三维建模练习题库
cad三维建模练习题库1实例2实例3实例实例5实例6实例5实例7实例实例9本题主要是介绍：1、再次复习“拉升”命令的使用。
2、再介绍“剖切”命令的用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经本题主要是介绍：1、还是复习“拉升”命令的使用。
2、再介绍“剖切”命令的多种用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经常要—习题—三维旋转、差集、倒角本题主要是介绍：1、本题用“三维旋转”命令旋转面域，以达到所要求的角度2、再使用“拉伸”命令，拉伸成三个实体3、利用“差集”命令，在两个实体减去一个小实体4、运用“倒角”命令，使实体达到预期目标用到的命令。
希望大家多多练习。
常要用到的命令。
希望大家多多练习。
AutoCAD三维建模】—习题—三维旋转、拉伸、交集本题主要是介绍：1、再次复习“拉升”命令的使用。
2、再介绍“剖切”命令的用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经本题主要是介绍：1、还是复习“拉升”命令的使用。
2、再介绍“剖切”命令的多种用法。
最近几题，都是介绍“剖切”命令，这个命令的重要性，仅次于“拉升”、“旋转”和“布尔运算”，也是一个比较重要、且经常要—习题—三维旋转、差集、倒角本题主要是介绍：1、本题用“三维旋转”命令旋转面域，以达到所要求的角度2、再使用“拉伸”命令，拉伸成三个实体3、利用“差集”命令，在两个实体减去一个小实体4、运用“倒角”命令，使实体达到预期目标用到的命令。
希望大家多多练习。
常要用到的命令。
希望大家多多练习。
AutoCAD三维建模】—习题—三维旋转、拉伸、交集本题主要是介绍：1、本题用两次“三维旋转”命令旋转面域，以达到所要求的效果。
2、再使用“拉伸”命令，拉伸成交合的两个实体3、利用“交集”命令，使两个实体产—习题—拉升、倒角从现在开始，我们逐步进入到AutoCAD的三维建模中去，我准备了大量的三维习题，由简而繁，一道一道地讲解绘图过程，使大家逐步熟悉CAD各个三维命令的使用，通过这一系列的讲解，大家应能熟练地进行三维建模。
ug三维建模练习题
ug三维建模练习题
精品文档
ug三维建模练习题
三维实体模型注: 选择底面为抽壳面，抽壳厚度为2。
未注圆角R=0(5。
图1 零件图
练习2根据给出的零件图2，创建该零件的三维模型。
三维零件图图零件图
1
练习3根据给出的零件图3，创建该零件的三维模型。
注:未注圆角为R2，倒斜角为C1。
三维零件图图零件图
练习4根据给出的零件图4，创建该零件的三维模型。
注:未注倒斜角C1
图零件图三维零件图
2
练习5根据给出的零件图5，创建该零件的三维模型。
注:未注倒斜角为C1。
图零件图三维零件图
练习6根据给出的零件立体图6，创建该零件的三维模型。
注:未注圆角为 R2，倒斜角为C1。
图三维立体图三维实体模型图
3
二、创建曲面
1 / 3
精品文档
练习1按照给出图7创建曲面造型。
图7
练习2按照给出图8创建曲面造型。
图8
4
曲面造型曲面造型
练习3按照给出图9创建曲面造型。
图9
练习4按照给出图10创建曲面造型。
图10
5
曲面造型三维实体模型
UG三维建模练习题-3
最终效果:
具体画法如下:
1、拉伸工具，草绘出大圆柱的具体值，拉伸距离选对称拉伸。
2、拉伸工具，草绘出小圆柱的具体值，拉伸距离选对称拉伸。
3、在小圆柱顶面拉伸，草绘出夹板的曲线，注意中间2个圆可不用约束，但一定要在圆柱
中间。
2 / 3
精品文档
3 / 3。
最新三维建模练习题资料
【三维建模练习题-06】—拉伸、布尔建实体
手工艺制品是我国一种传统文化的象征，它品种多样，方式新颖，制作简单，深受广大学生朋友的喜欢。当今大学生的消费行为表现在追求新颖，追求时尚。追求个性，表现自我的消费趋向：购买行为有较强的感情色彩，比起男生热衷于的网络游戏，极限运动，手工艺制品更得女生的喜欢。
【三维建模练习题-07】—旋转、拉伸、布尔、圆角
【三维建模练习题-08】—拉伸、布尔建实体
十几年的学校教育让我们大学生掌握了足够的科学文化知识，深韵的文化底子为我们创业奠定了一定的基础。特别是在大学期间，我们学到的不单单是书本知识，假期的打工经验也帮了大忙。
【三维建模练习题-09】—拉伸、旋转、镜像、圆角、布尔
图1-1大学生月生活费分布
为了解目前大学生对DIY手工艺品制作的消费情况，我们于己于人2004年3月22日下午利用下课时间在校园内进行了一次快速抽样调查。据调查本次调查人数共50人，并收回有效问卷50份。调查分析如下：
据上述部分的分析可见，我校学生就达4000多人。附近还有两所学校，和一些居民楼。随着生活水平的逐渐提高，家长给孩子的零用钱也越来越多，人们对美的要求也越来越高，特别是大学生。他们总希望自己的无论是衣服还是首饰都希望与众不同，穿出自己的个性。但在我们美丽的校园里缺少自己的个性和琳琅满目的饰品，所以我们的小饰品店存在的竞争力主要是南桥或是市区的。这给我们小组的创业项目提供了一个很好的市场机会。
我们熟练的掌握计算机应用，我们可以在网上搜索一些流行因素，还可以把自己小店里的商品拿到网上去卖，为我们小店提供了多种经营方式。
【三维建模练习题-05】—拉伸、布尔、剖切
木质、石质、骨质、琉璃、藏银……一颗颗、一粒粒、一片片，都浓缩了自然之美，展现着千种风情、万种诱惑，与中国结艺的朴实形成了鲜明的对比，代表着欧洲贵族风格的饰品成了他们最大的主题。
三维建模试题
2012年青岛港湾计算机绘图技能赛赛题（三维UG方向）要求保留建模文件，无须回答问题一、草图绘制1、参照下图绘制图形，注意其中同心、相切等几何关系。
（输入答案时请精确到小数点后两位）。
注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。
图中上色区域的面积是多少？A B C D E 面积12 83112 4.52、请参照下图绘制图形，注意其中的相切、同心等几何关系。
（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。
请问图中上色区域的面积是多少？A B C D 面积201270143、参照下图绘制图形。
注意其中相切、平行等几何关系。
同色线段长度相等。
（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。
请问(1)、图中上色区域的面积是多少？（2）、X的值是多少？A B C 面积X46105824、参照下图绘制图形。
注意其中平行、相切等几何关系。
（输入答案时请精确到小数点后两位）注意：题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。
请问（1）、X的值是多少？（2）、Y的值是多少？(3)、图中上色部分的面积是多少？A B C X Y 面积903851二、三维建模，只需建模，共3题。
1、参照下图构建立体模型，注意其中的对称、同心等几何关系。
A B C D E F3622158059272、参照下图构建立体模型，注意其中的平行、垂直等几何关系。
请问模型体积为多少？（请精确到小数点后两位，答案区间为：100000~999999）A B C D E F G K 体积1202912377367102763、参照下图构建零件模型，注意相切、对称等几何关系。
请问：1、零件体积为多少立方毫米？（答案区间为1000000~9000000）2、P1和P2之间的空间距离是多少毫米？（答案区间为100~999）A B C D 体积距离116 66 22 16。
简单三维图形绘制习题

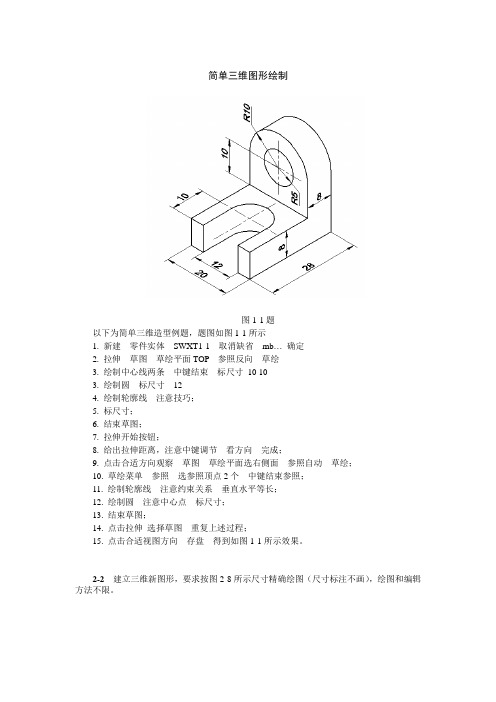

简单三维图形绘制 图1-1题 以下为简单三维造型例题，题图如图1-1所示 1. 新建 零件实体 SWXT1-1 取消缺省 mb… 确定 2. 拉伸 草图 草绘平面TOP 参照反向 草绘 3. 绘制中心线两条 中键结束 标尺寸 10 10 3. 绘制圆 标尺寸 12 4. 绘制轮廓线 注意技巧； 5. 标尺寸； 6. 结束草图； 7. 拉伸开始按钮； 8. 给出拉伸距离，注意中键调节 看方向 完成； 9. 点击合适方向观察 草图 草绘平面选右侧面 参照自动 草绘； 10. 草绘菜单 参照 选参照顶点2个 中键结束参照； 11. 绘制轮廓线 注意约束关系 垂直水平等长； 12. 绘制圆 注意中心点 标尺寸； 13. 结束草图； 14. 点击拉伸 选择草图 重复上述过程； 15. 点击合适视图方向 存盘 得到如图1-1所示效果。
2-2 建立三维新图形，要求按图2-8所示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。 图2-2 习题2-2图
2-3 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法
不限。
图2-3 习题2-3图 2-4 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。 图2-4 习题2-4图 2-5 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。
图2-5 习题2-5图 2-6 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。 图2-6 习题2-6图 2-7 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。
图2-7 习题2-7图 2-8 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。 图2-8 习题2-8图 2-9 建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。
图2-9 习题2-9图 2-10建立三维新图形，要求按图示尺寸精确绘图（尺寸标注不画），绘图和编辑方法不限。 图2-10 习题2-10图
三维建模练习题
三维建模练习题一、基础知识类1. 请列举三维建模的三个主要应用领域。
2. 简述三维建模的基本流程。
3. 常见的三维建模软件有哪些？请至少列举三种。
4. 在三维建模中，什么是网格？简述网格的作用。
二、建模技巧类1. 如何在三维建模软件中创建一个简单的立方体？2. 请描述如何通过拉伸、旋转和放样等方法创建复杂模型。
3. 如何在三维建模中实现对称操作？4. 如何优化三维模型的面数和顶点数？5. 请举例说明三维建模中的布尔运算及其应用。
三、材质与贴图类1. 简述材质在三维建模中的作用。
2. 如何为模型添加基本材质？3. 请列举三种常见的贴图类型及其应用场景。
4. 如何在三维建模软件中创建和应用自定义贴图？四、灯光与渲染类1. 简述三维场景中灯光的重要性。
2. 请列举三种常见的灯光类型及其特点。
3. 如何设置环境光、平行光和点光源？4. 在渲染过程中，如何调整曝光、对比度和饱和度等参数？五、动画与特效类1. 简述关键帧动画的基本原理。
2. 如何为模型设置简单的位移、旋转和缩放动画？3. 请列举三种常见的动画曲线类型及其应用场景。
4. 如何在三维建模软件中创建粒子系统？5. 请举例说明三维建模中的动力学模拟及其应用。
六、综合应用类1. 请设计一个简单的室内场景，包括家具、灯具和装饰品。
2. 尝试创建一个具有中国文化特色的三维模型。
3. 结合材质、灯光和动画，制作一个简单的产品广告动画。
4. 利用粒子系统制作一个自然现象（如雨、雪、瀑布等）。
5. 结合所学知识，创作一个创意短片，展示三维建模的魅力。
七、模型修复与优化类1. 如何检测和修复三维模型中的孔洞和重叠面？2. 描述一种减少模型面数而不影响外观的方法。
3. 如何对模型进行拓扑优化？4. 请列举三种常见的模型修复工具及其功能。
5. 在模型优化过程中，如何保持模型的细节和结构完整性？八、场景布局与设计类1. 简述场景布局的基本原则。
2. 如何在三维场景中创建合理的视角和视距？3. 请设计一个包含建筑、景观和人物的室外场景。
三维建模练习题
三维建模练习题一、选择题（每题2分，共20分）1. 在三维建模中，以下哪个软件是广泛使用的？A. PhotoshopB. AutoCADC. Microsoft WordD. Excel2. 以下哪个选项不是三维建模中的常见术语？A. 网格B. 顶点C. 纹理D. 像素3. 在三维建模中，以下哪个操作可以用于创建物体的复杂形状？A. 拉伸B. 旋转C. 缩放D. 填充4. 以下哪个不是三维建模软件中常用的视图模式？A. 顶视图B. 侧视图C. 透视图D. 列表视图5. 在进行三维建模时，以下哪个选项是不需要考虑的？A. 物体的尺寸B. 物体的材质C. 物体的重量D. 物体的纹理6. 在三维建模中，以下哪个操作可以用于修改物体的表面？A. 挤出B. 合并C. 分割D. 连接7. 以下哪个选项是三维建模中常用的光照类型？A. 点光源B. 线性光源C. 面光源D. 所有选项都是8. 在三维建模软件中，以下哪个工具用于创建曲线？A. 矩形工具B. 圆形工具C. 曲线工具D. 多边形工具9. 在三维建模中，以下哪个术语与物体的表面细节有关？A. 细分B. 分辨率C. 法线D. 顶点数10. 在三维建模中，以下哪个选项是用于模拟真实世界物理行为的？A. 刚体B. 流体C. 软体D. 所有选项都是二、填空题（每空2分，共20分）11. 在三维建模中，________是用来定义物体表面形状的点的集合。
12. 使用________命令可以快速复制选定的物体或物体的一部分。
13. 物体的________属性决定了它在光线照射下的表现。
14. 在建模过程中，________是用于调整物体表面细节的工具。
15. 通过________可以创建物体的对称形状。
16. 在三维空间中，________是用来描述物体位置和方向的坐标系统。
17. 为了增加模型的复杂度和真实感，可以使用________来模拟物体表面的凹凸不平。
18. 当需要模拟物体在不同时间点的状态时，可以使用________来记录和播放这些状态。
sw三维建模练习题及答案
sw三维建模练习题及答案
SW三维建模练习题及答案
在学习SolidWorks（SW）三维建模过程中，练习题是非常重要的一环。
通过练习题的完成，我们可以巩固所学知识，提高建模能力，并且更好地理解和掌握SW软件的使用技巧。
下面，我们将为大家提供一些SW三维建模的练习题及答案，希望能够对大家的学习有所帮助。
练习题一：创建一个简单的立方体
1. 打开SW软件，选择“新建”创建一个新的零件文件。
2. 在立方体的侧面上绘制一个正方形，然后使用拉伸命令将其拉伸成一个立方体。
练习题二：创建一个带有圆孔的方形板
1. 创建一个矩形，然后在矩形的中心绘制一个圆形。
2. 使用剪切命令将圆形从矩形中剪切出来，形成一个圆孔。
练习题三：创建一个简单的齿轮
1. 绘制一个圆形，然后使用旋转命令将其旋转成一个圆环。
2. 在圆环上绘制齿轮的齿，然后使用拉伸命令将其拉伸成一个齿轮。
练习题四：创建一个螺栓和螺母
1. 绘制一个圆柱体，然后在圆柱体的顶部绘制一个螺纹。
2. 创建一个螺母，然后使用组合命令将螺母和螺栓组合在一起。
以上是一些简单的SW三维建模练习题，通过这些练习题的完成，我们可以熟悉SW软件的操作界面和基本建模命令，提高自己的建模能力。
当然，这只是一个开始，随着学习的深入，我们还可以挑战更加复杂的建模任务，不断提升
自己的技能。
希望以上的练习题及答案能够对大家的学习有所帮助，也希望大家能够在SW 三维建模的学习过程中不断进步，成为一名优秀的建模工程师。
cad三维建模练习题
cad三维建模练习题CAD三维建模练习题随着科技的不断进步和应用软件的不断完善，CAD（计算机辅助设计）技术在各个领域得到了广泛的应用。
CAD三维建模是其中的重要组成部分，它可以帮助设计师们更加直观地呈现设计理念，并提高设计的精确度和效率。
本文将探讨一些CAD三维建模的练习题，帮助读者更好地理解和掌握这一技术。
首先，我们来看一个简单的练习题。
假设你需要设计一台桌子，它的尺寸为长120cm、宽80cm、高75cm。
请使用CAD软件绘制出这个桌子的三维模型。
在绘制过程中，你可以选择不同的工具和命令，如绘制矩形、拉伸、旋转等，以实现你的设计。
通过这个练习，你可以熟悉CAD软件的基本操作，并学会如何通过简单的几何体组合来构建复杂的模型。
接下来，我们来挑战一个更具挑战性的练习题。
假设你需要设计一个汽车模型，你可以选择任何类型的汽车，如轿车、越野车或跑车等。
请使用CAD软件绘制出这个汽车的三维模型，并添加细节，如车轮、车窗、车灯等。
在绘制过程中，你需要灵活运用各种工具和命令，如曲线绘制、旋转、镜像等，以实现你的设计。
通过这个练习，你可以锻炼你的创造力和想象力，同时提高你的CAD技术水平。
除了绘制物体的表面，CAD三维建模还可以用于模拟物体的运动和变形。
接下来，我们来考虑一个与机械工程相关的练习题。
假设你需要设计一个机械手臂，它可以在三个方向上进行运动，并能够抓取和放置物体。
请使用CAD软件绘制出这个机械手臂的三维模型，并模拟它的运动和变形。
在绘制过程中，你需要了解机械结构的基本原理，并运用相关的工具和命令，如约束、运动仿真等，以实现你的设计。
通过这个练习，你可以深入了解机械工程的基本知识，并提高你的CAD建模和仿真能力。
最后，我们来考虑一个与建筑设计相关的练习题。
假设你需要设计一座现代化的办公楼，它包括多个楼层和各种功能区域，如办公室、会议室和休息区等。
请使用CAD软件绘制出这个办公楼的三维模型，并添加细节，如窗户、楼梯和电梯等。
