八年级下学期同步单元考点分类专题训练：杠杆、滑轮作图专题训练杠杆作图：1.如图，一根均匀直杆可绕点O转动，其中点A处挂一重物，画出A点所受拉力的力臂，并作出杠杆在图示位置平衡时作用在B点上最小力的示意图。
2.赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置①拉到位置②时作用在桨柄A的动力F1和桨叶B处受到的阻力F2及阻力臂l2．3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L。
4.甲是一款水管扳手钳，用它夹水管时，AOB 部分可视为一个杠杆，其简化示意图如图乙所示。
请在乙图中画出：（1）阻力F2的力臂L2；（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．BA O①②FBOA5.如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l26.如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
7.如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．8.手机自拍已成一种时尚。
如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。
请在图中画出：（1）施加在A点最小的动力F1；（2）力F2的力臂L2。
F2AOABOF1l9.如图所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。
请在图中画出动力F1、阻力F2和动力臂L1。
10.如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F的示意图。
11.如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆，用钢丝钳剪铁丝时，将铁丝放在A 处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。
12.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。
O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。
专题训练： 杠杆和滑轮的作图(附答案)
专题训练:杠杆和滑轮的作图一、杠杆作图1. 请在图中画出动力F 1的力臂L 1。
2.如图所示为钓鱼竿钓鱼的示意图,O 点为支点,画出F 1、F 2的力臂L 1和L 2。
3.在图中画出木棒所受重力G 的示意图(Q 为木棒的重心),并画出力F 的力臂。
4. 如图所示,活塞抽水机的柄AOB 是一根弯曲的杠杆,请画出动力F 1的力臂L 1及阻力F 2的示意图。
5. 某剧组为拍摄节目需要,设计了如图所示的拉力装置来改变照明灯的高度,轻质杠杆ABO 可绕O 点转动,请在图中画出:①杠杆所受拉力的力臂L 1;②杠杆所受阻力F 2的示意图。
6. 如图所示是一个杠杆式简易起吊机,它上面装了一个定滑轮可以改变拉绳的方向,杠杆OBA 可绕O 点转动。
在图上画出动力臂L 1和阻力臂L 2。
7.如图所示的杠杆处于静止状态,请根据已知的力画出对应力臂,根据已知的力臂画出对应力。
8.如图所示,杠杆处于平衡状态,请画出F 2对应的阻力臂L 2以及动力臂L 1对应的动力F 1。
二、滑轮组作图9.按要求完成图中滑轮组的绕法。
(不计绳重、滑轮重及滑轮摩擦,钩码重均为G )第1题图第5题图第4题图 第3题图 第2题图第6题图第7题图第9题图 第8题图10.如图所示,有一个滑轮组,当用力F 向下拉绳子时,绳端每拉下12 m,重物就上升4 m,请按题意画出滑轮组的绕绳方式。
11.如图所示,用80 N 的力提起重300 N 的物体(不计绳重和摩擦),请你画出该滑轮组的绕绳方法。
12.用如图所示的滑轮组提升重物,已知物重为250 N,每只动滑轮重绳重及摩擦不计,给你一根能承受60 N 拉力的绳子,画出滑轮组的绳子绕法。
三、 杠杆、滑轮最小力的作图13.如图所示,轻质杠杆OA 能绕O 点转动,请在杠杆中的A 端画出使轻质杠杆保持水平平衡的最小力F 的示意图(要求保留作图痕迹)。
14.如图所示,画出使杠杆AB 静止时所用最小力F 的示意图。
15.如图所示,在课桌的C 点用最小的力把桌腿B 抬离地面,在抬起时桌腿A 没有滑动。
中考物理总复习《杠杆作图》专项测试题(附带答案)
中考物理总复习《杠杆作图》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________1．如图所示，杠杆处于静止状态，请画出作用在杠杆A点最小的力F1和阻力F2的力臂l22．如图，用撬棒撬石头。
请画出动力F对应的力臂l1和石头对撬棒的压力F压的示意图。
F的作用下，在图示位置保持静止，O为支点请在图中画出3．如图所示的杠杆在最小拉力1最小拉力1F的示意图。
4．如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止，请在再上画出杠杆受到的阻力F2和最小的动力F1的示意图.( )5．请在图中画出使杠杆OAB在图示位置平衡时最小动力F的示意图。
6．如图所示，O为杠杆的支点，B为阻力的作用点，画出阻力的力臂l和使杠杆平衡时，在A点作用的最小动力F的示意图。
7．在杠杆上的A点挂一重物，在B点对杠杆施加一个最小的力，使杠杆平衡在如图所示的位置。
试画出这个力的示意图。
8．按题目要求作图：使轻质杠杆AO在如图所示位置静止，画出杠杆的阻力臂l2。
9．如图所示，请在A点画出使杠杆静止在图示位置的最小力F的示意图及其力臂l。
10．如图所示，O为支点，请画出重物A受到的重力示意图及拉力F的力臂.( )11．请在图中画出动力F1的力臂l1示意图。
12．如图，已知动力的力臂l，请在杠杆上画出动力F并标明方向。
13．如图所示，请画出重物的重力示意图及力F的力臂。
14．请作出F1的力臂。
15．如图的“Z”字形杠杆，请画出重物受到的重力示意图及拉力F的力臂．( )16．如图所示，O为支点，画出力F的力臂l。
17．如图，杠杆处于平衡状态，图中已画出动力臂l2和阻力F1，请画出对应的动力F2和阻力臂l1。
18．图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
19．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。
2021年中考物理作图专题复习(4)——滑轮、杠杆作图(含答案)
2021寒冲刺中考作图题专题复习（4）——滑轮、杠杆作图1.（2020九上·广州期中）如图所示，一人通过滑轮组提升值物，重物上升20cm过程中绳子自由端移动了60cm，请在图乙画山滑轮组的绕线方法。
2.（2020九上·广州期中）如图所示是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。
请在图中画出阻力F2及的力臂L2及作用在A点的最小动力F1的示意图。
3.（2020九上·西安期中）如图，请画出钓鱼竿钓鱼时F1的力臂L1和阻力F2， O为支点。
4.（2020九上·宣化月考）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2。
5.（2020九上·西安月考）在图中，画出使用滑轮组提升重物时，绳子最省力的绕法。
6.（2020九上·西安月考）在图中画出杠杆所受拉力的力臂和灯所受重力的示意图。
7.（2020九上·东台月考）画出滑轮组的绕线方式。
8.（2020·本溪）如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。
图中O为支点，F2为压动杠杆时作用在B点的阻力。
请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
9.（2020·朝阳）图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。
请在乙图中画出：⑴阻力的力臂L2；⑵刹车时，作用在杠杆AOC上的最小动力F1。
10.（2020·遵义）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图。
11.（2020九上·广东开学考）（1）如图所示，要用最小动力F撬动石块。
(2021年整理)初中物理杠杆典型作图题(含答案)(1)[1]

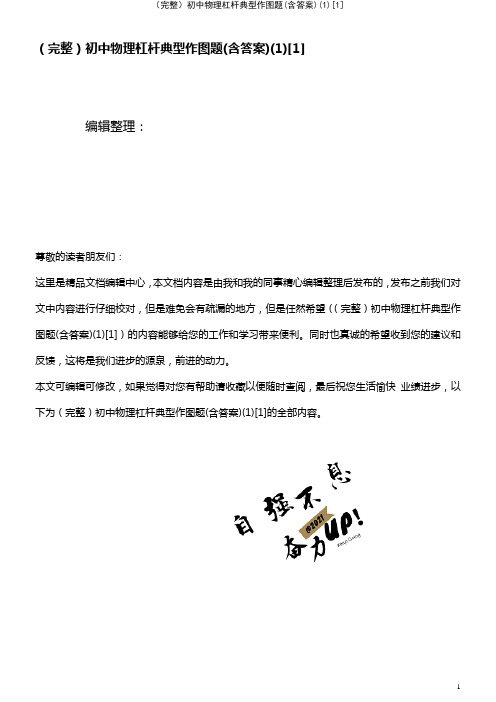

![(2021年整理)初中物理杠杆典型作图题(含答案)(1)[1]](https://img.taocdn.com/s3/m/bfa37c3519e8b8f67d1cb901.png)
（完整）初中物理杠杆典型作图题(含答案)(1)[1]编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）初中物理杠杆典型作图题(含答案)(1)[1]）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）初中物理杠杆典型作图题(含答案)(1)[1]的全部内容。
杠杆典型作图题1．请标明图中杠杆的支点:2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂:4．如图中均匀直棒OA可绕O点转动,请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力)13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．用道钉撬来撬铁路枕木上的道钉,O是支点，在图中作出它的动力臂和阻力臂．16．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂:17．如图所示装置中，O是支点，AO＝BC＝40厘米,OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．318.在做“研究杠杆平衡条件"的实验时，挂钩码前,使杠杆在水平位置平衡．实验中只有6个相同的钩码，杠杆上每格等距。
2021年中考物理力学作图专题含答案
作图题9 作力的示意图、图示（解析版）-冲刺2021年中考物理专题精做精练（通用版）一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。
请画出绳子的正确绕法，并在绳的末端标出力的方向。
（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算，滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N，当绳子承担重物的段数为3时，则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时，则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N，大于80N，小于130N，所以滑轮组上绳子承担重物的段数为3，起点从动滑轮的挂钩开始，绳子末端的拉力向上，如图所示【分析】根据质量计算重力，结合绳子的最大拉力计算绳子股数，再将滑轮组绕线。
2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知，此滑轮组绕线时，可将绳子固定在定滑轮上，此时承重绳子为2根；还可将绳子固定在动滑轮上，此时承重绳子为3根。
2023年中考物理重难点专题复习-杠杆与滑轮作图【有答案】
2023年中考物理重难点专题复习-杠杆与滑轮作图一、作图题1．小明站在地上利用滑轮组将物体提高，请画出绕法。
2．如图甲所示为搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，请在乙图中画出：（1）花盆所受重力的示意图（O'为其重心）；（2）杠杆平衡时作用在A点的最小动力F。
3．如图所示，用瓶盖起子打开瓶盖，请画出作用在A点，能打开瓶盖的最小力F1的示意图，并画出其力臂l1。
4．在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；5．戥（děnɡ）子是凝聚我国古代劳动人民智慧的一种小型杆秤，图为药房里使用戥子称量中药时的情景，图中已标注阻力F2，请作出阻力臂l2和动力F1。
6．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
7．如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。
8．如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。
9．在图中，画出阻力F2和动力F的力臂l。
10．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。
11．图中，轻质杠杆在图示位置平衡，O为支点，请作出此杠杆的动力臂L1和阻力F2的示意图。
12．请你用笔画线代替细线，画出滑轮组最省力的绕法。
13．如图甲所示是个压核桃钳子，其中OAB可以看成是一个杠杆，其简化示意图如图乙所示，O点是支点，A点是阻力的作用点，B点是动力的作用点。
请在乙图中画出压核桃时，作用在A点的阻力F2的阻力臂L2，以及作用在B 点的最小动力F1。
14．用如图所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省力的绕法。
15．小刚站在地面上想要缓慢提升重物，在图中画出一种可行的细绳绕系方案。
16．如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图，并标出动力臂l。
最新最全杠杆与滑轮作图题复习完整版.doc
弹性钢圈对夹子的阻力，请在答卷纸上画出作用在
A 点的最小动力 F1，并作出
阻力臂 l2。
12．画出水壶受到的重力和在 A 点掀起壶盖的最小的力 F；
16．如图所示的杠杆，请画出动力 F1 的力臂 L1 和阻力 F2 的力臂 L2。
13．如图是汽车液压刹车装置的一部分，该装置中 AOB实为一个杠杆， O 是杠 杆的支点，请画出刹车时它所受的动力 F1 的力臂 L1 和阻力 F2 示意图。
F中 AOB 相当于一根杠杆。图乙为其简化的示 意图，图中 O 点为支点， F2 为夹碗时杠杆所受阻力。请在图乙中画出夹碗时作 用在 A 点的最小动力 F1、动力臂 11 和阻力臂 l2。
一．作图题（共 40 小题） 1．如图用羊角锤撬铁钉时的示意图，请画出作用在
32．商场中常装有﹣一种带有回弹装置的防火门，若遇紧急情况门可直接推开 然后自行回弹关闭。如图是此门的俯视图，请你在图中画出由内推开门时所用 的最小力及其力臂。
29．右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方 向，杠杆 OBA可绕 O 点转动。在图上画出动力臂 L1 和阻力 F2 的示意图。
21．正装修房子的小王站在地面上，利用如图所示的滑轮组将装修材料送到二 楼窗口，请用笔画线表示绳子在图中画出小王的绕绳方法。
24．如图是小洛在垂钓，请画出阻力 F2 的示意图和动力 F1 的力臂。
22．站在地面上的人想尽可能小的力提升水桶。请在图中画出滑轮组绳子的绕 法。
25．画出图中 F1 的力臂 L1，并在 A 点画出阻力 F2 的示意图。
一．作图题（共 40 小题） 1．如图用羊角锤撬铁钉时的示意图，请画出作用在
A 点的最小动力 F1。
2．在图中画出在 A 点施加最小力 F 的示意图和动力臂 L。
备战2021年中考物理作图题精练精解作图题10杠杆五要素作图含解析
中考物理作图题精练精解：作图题10 杠杆五要素作图一．作图技巧：（一）.1．杠杆(1)定义：在力的作用下能绕着固定点转动的硬棒叫杠杆。
①形状：可直可曲，形状任意。
②在力的作用下不易发生形变。
(2)五要素(如图所示)①支点(O)：杠杆绕着转动的点。
②动力(F1)：使杠杆转动的力。
③阻力(F2)：阻碍杠杆转动的力。
④动力臂(l1)：从支点到动力作用线的距离。
⑤阻力臂(l2)：从支点到阻力作用线的距离。
动力、阻力都是杠杆受到的力，所以作用点在杠杆上；它们使杠杆的转动的方向相反。
（二）已知动力或阻力作力臂【方法指导】：1.找支点（杠杆转动时杠杆上“不动”的点）2.找出动力或阻力的作用点3.作出力的作用线（及过力的作用点，沿力的方向所作的直线）4.作垂线（及从支点作动力或阻力作用线的垂线）5.标出相关符号（及垂直符号、力臂的表示字母）（三）.已知力臂作动力或阻力【方法指导】：1.过力臂的端点作力臂的虚垂线（必须与杠杆相交） 2.判断力的方向（动力与阻力使杠杆转动的方向相反即若动力使杠杆沿顺时针转动，则阻力就必须使杠杆沿逆时针方向转动） 3.变虚为实（即将虚线与杠杆的交点与表示力的方向的箭头之间改为实线）（四）作最小力1.在杠杆上找出距支点O最远的点标为A2.用虚线连接OA3.过A点作OA的虚垂线（必须与杠杆相交）4.判断力的方向（动力与阻力使杠杆转动的方向相反即若动力使杠杆沿顺时针转动，则阻力就必须使杠杆沿逆时针方向转动）5.变虚为实（即将虚线与杠杆的交点与表示力的方向的箭头之间改为实线）二、真题精练1.（2020·西藏）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。
【答案】解：如图所示：【考点】重力示意图，摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的，物体受到的静摩擦力的方向与物体运动趋势的方向相反，如下图所示：【分析】物体受到的重力竖直向下；物体受到的摩擦力和物体相对运动方向相反。
人教版物理中考专题复习——专题4 作图题(Word版附答案)
专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。
请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。
2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。
5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。
命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。
7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。
8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。
10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021寒冲刺中考作图题专题复习（4）——滑轮、杠杆作图
1.（2020九上·广州期中）如图所示，一人通过滑轮组提升值物，重物上升20cm过程中绳子自由端移动了60cm，请在图乙画山滑轮组的绕线方法。
2.（2020九上·广州期中）如图所示是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。
请在图中画出阻力F2及的力臂L2及作用在A点的最小动力F1的示意图。
3.（2020九上·西安期中）如图，请画出钓鱼竿钓鱼时F1的力臂L1和阻力F2， O为支点。
4.（2020九上·宣化月考）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2。
5.（2020九上·西安月考）在图中，画出使用滑轮组提升重物时，绳子最省力的绕法。
6.（2020九上·西安月考）在图中画出杠杆所受拉力的力臂和灯所受重力的示意图。
7.（2020九上·东台月考）画出滑轮组的绕线方式。
8.（2020·本溪）如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。
图中O为支点，F2为压动杠杆时作用在B点的阻力。
请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。
9.（2020·朝阳）图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。
请在乙图中画出：
⑴阻力的力臂L2；
⑵刹车时，作用在杠杆AOC上的最小动力F1。
10.（2020·遵义）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图。
11.（2020九上·广东开学考）
（1）如图所示，要用最小动力F撬动石块。
画出F的示意图
（2）如图，人站在地面上将重物拉起，画出滑轮组最省力的绕线方法。
（3）如图，使杠杆0A保持静止，请作出F2的力臂12和在A点所加最小力F1的示意图
12.（2020·香洲模拟）如图是一个月亮形开瓶器，开瓶时开瓶器可以看成一个杠杆，请在图中画出：
⑴支点O；⑵在A点施加的最小动力F1；⑶开瓶器受到的阻力F2。
13.（2019·营口）图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。
请你在乙图中画出：
（1）作用在A点的阻力F2的示意图；
（2）在B点施加的最小动力F1及动力臂l1。
14.（2019·阜新）如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：\
（1）画出石头所受重力的示意图。
（2）画出最小动力F1的示意图和动力臂l1。
15.（2019九上·南通月考）如图所示，轻质杠杆OA可绕O点转动．请在图中画出杠杆OA 的动力臂L．
16.（2019·威海）如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
17.（2019八下·威远期末）如图甲，是小明和小聪玩跷跷板时的情景，图乙是跷跷板的示意图，请你在乙图中画出小明和小聪作用在跷跷板上的力F1、F2的力臂L1、L2。
18.（2018九上·桐城开学考）如图所示，杠杆OAB可绕O点在竖直平面内转动。
重为100N 的物体挂在距离A点30cm处，OA=40cm，AB=30cm，OA垂直于AB，杠杆重力以及转轴间的摩擦忽略不计。
要使杠杆平衡，且OA段处于水平位置，请画出作用于杠杆B端的最小动力F1示意图并求出最小的力F1的大小.
19.（2018·河南模拟）如图所示, 课桌的重心在O点, 若在课桌的C点用力F把桌腿B抬离地面, 在抬起时另一桌腿A没有滑动,并且要求所用的力最小。
请在图中画出力F的示意图、相对于A点的力臂L1和重力G的示意图。
20.（2017·肇源模拟）程跃要用轻质滑轮提起重1200N的物体，但是他的最大拉力只有500N．程跃站在地上向下拉绳，你认为他应该选择哪一个更合理，请你帮他在图中选好后画出正确绕绳方法．
答案部分1.【答案】解：如图所示：
2.【答案】解：如图所示：
3.【答案】解:如图所示：
4.【答案】解：如图所示：
5.【答案】解：如图所示：
6.【答案】解：如图所示：
7.【答案】解：如图所示:
8.【答案】解：如图所示：
9.【答案】解：如图所示：
10.【答案】解：如图所示：
11.【答案】（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
12.【答案】解：如图所示：
13.【答案】（1）解：如图所示：
（2）解：如图所示：
14.【答案】（1）解：如图所示：
（2）解：如图所示：
15.【答案】解：如图所示：
16.【答案】解：如图所示：
17.【答案】解；如图所示：
18.【答案】；20N
19.【答案】解:如图所示:
20.【答案】解:如图所示:。
