PD3058-AC交流采集模块说明书
ACPD 系列绝缘监测用耦合仪安装使用说明书
290ACPD系列绝缘监测用耦合仪安装使用说明书V1.0安科瑞电气股份有限公司申明在使用本产品前请仔细阅读本说明，其中涉及的图片、标识、符号等均为安科瑞电气股份有限公司所有。
非本公司内部人员未经书面授权不得公开转载全部或者部分内容。
本说明内容将不断更新、修正，但产品功能在不断升级难免存在实物与说明书稍有不符的情况。
请用户以所购产品实物为准，并可通过www. 下载或销售渠道索取最新版本的说明书。
目录1 产品概述 (1)2 技术参数 (1)3 参考标准 (1)4 安装接线 (2)4.1外形尺寸 (2)4.2安装方法 (3)4.3接线方法 (3)5 注意事项 (4)6 典型应用 (4)ACPD系列绝缘监测用耦合仪1 产品概述安科瑞AIM-T500绝缘监测仪最高可应用于800V及以下的交直流不接地系统，对于电压高于800V的不接地系统，AIM-T500绝缘监测仪需要配合不同型号的耦合仪才能进行绝缘监测。
ACPD系列绝缘监测用耦合仪用来配合AIM-T500绝缘监测仪使用，应用于系统电压高于800V的交流单相、三相或直流不接地系统。
产品目前包括ACPD100和ACPD200两个型号，其中ACPD100应用于单相交流0-1150V，直流0-1760V的不接地系统的绝缘监测，ACPD200应用于交流三相0-1650V，或交流系统带直流元件（如整流）0-1300V不接地系统的绝缘监测。
2 技术参数3 参考标准➢IEC 61557-8-2007《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第8部分：IT系统用绝缘监测装置》。
➢GB/T 18286.24-2010/IEC 61326-2-4:2006 《测量、控制和实验室用的电设备电磁兼容性要求第24部分：特殊要求符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》。
阿尔泰DAM-3058AH模块说明书
DAM-3058AH说明书★端子分布图★主要指标4路模拟量、4路数字量输入模块■输入类型：AI：0～10V0～5V0～20mA&4～20mA&±20mA（以上三种量程，购买时需指定其中一种）DI：干接点逻辑电平0：接地逻辑电平1：开路■通道输入：AI：4路差分DI：4路单端■模拟量输入：采样频率：10Hz分辨率：16bit（AI）精度：0.2%输入阻抗：100KΩ零点漂移：20uV/℃满量程漂移：25ppm/℃CMR@50/60Hz：86dBNMR@50/60Hz：100dB■隔离电压：2500VRMS(浪涌保护电压)■内置看门狗■电源：未处理+10～+30VDC■功耗：1.3W@24VDC■操作温度：-10℃～＋70℃■存储温度：-20℃～＋85℃■不支持单通道量程设置★结构框图★信号接线图复位连接：将INIT*端与GND端短接，在+Vs端和GND端间加+10～+30VDC电压，上电后，模块指示灯快速闪烁3次，待指示灯闪烁停止后，再断电，将INIT*端与GND端断开，此时模块已经完成复位。
复位成功后，模块恢复出厂默认值：模块地址：1波特率：9600模拟量输入连接：干结点输入连接：★代码配置表■波特率配置代码表代码0001020304050607波特率1200240048009600192003840057600115200■模拟量输入范围配置代码表★端子定义表★MODBUS通讯说明1、读取数据寄存器及设置模块参数等命令详见本公司的模拟量输入模块MODBUS协议说明。
2、数据寄存器的值与输入模拟量的对应关系（均为线性关系）：模拟量输入量程数据寄存器的数码值（十进制）0～5V0-65535（0V对应数码值0，5V对应数码值65535）-5V～+5V0-65535（-5V对应数码值0，5V对应数码值65535）0～20mA0-65535（0mA对应数码值0，20mA对应数码值65535）4～20mA0-65535（4mA对应数码值0，20mA对应数码值65535）0～10V0-65535（0V对应数码值0，10V对应数码值65535）-10V～+10V0-65535（-10V对应数码值0，10V对应数码值65535）★使用方法1.模块供电要求：+10V—+30V1）“＋Vs”接电源正，“GND”接地。
滨松PD模块使用手册

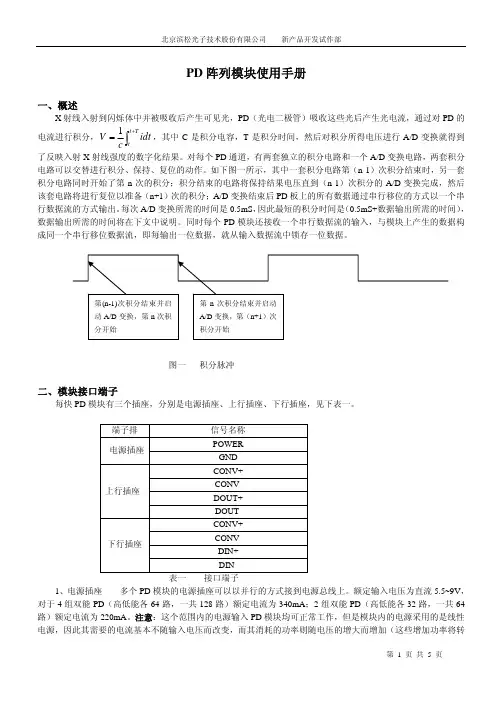

PD 阵列模块使用手册一、概述X 射线入射到闪烁体中并被吸收后产生可见光，PD （光电二极管）吸收这些光后产生光电流，通过对PD 的电流进行积分，∫+=T t tidt c V 1，其中C 是积分电容，T 是积分时间，然后对积分所得电压进行A/D 变换就得到了反映入射X 射线强度的数字化结果。
对每个PD 通道，有两套独立的积分电路和一个A/D 变换电路，两套积分电路可以交替进行积分、保持、复位的动作。
如下图一所示，其中一套积分电路第（n-1）次积分结束时，另一套积分电路同时开始了第n 次的积分；积分结束的电路将保持结果电压直到（n-1）次积分的A/D 变换完成，然后该套电路将进行复位以准备（n+1）次的积分；A/D 变换结束后PD 板上的所有数据通过串行移位的方式以一个串行数据流的方式输出。
每次A/D 变换所需的时间是0.5mS ，因此最短的积分时间是（0.5mS+数据输出所需的时间），数据输出所需的时间将在下文中说明。
同时每个PD 模块还接收一个串行数据流的输入，与模块上产生的数据构成同一个串行移位数据流，即每输出一位数据，就从输入数据流中锁存一位数据。
图一 积分脉冲二、模块接口端子每快PD 模块有三个插座，分别是电源插座、上行插座、下行插座，见下表一。
端子排信号名称 POWER电源插座 GNDCONV+CONV-DOUT+上行插座 DOUT-CONV+CONV-DIN+下行插座 DIN-表一 接口端子1、电源插座 多个PD 模块的电源插座可以以并行的方式接到电源总线上。
额定输入电压为直流5.5~9V ，对于4组双能PD （高低能各64路，一共128路）额定电流为340mA ；2组双能PD （高低能各32路，一共64路）额定电流为220mA 。
注意：这个范围内的电源输入PD 模块均可正常工作，但是模块内的电源采用的是线性电源，因此其需要的电流基本不随输入电压而改变，而其消耗的功率则随电压的增大而增加（这些增加功率将转化为PD模块的发热）。
SONBEST SM1202C PT1000 CAN接口8通道温度采集模块用户手册说明书
SM1202CCAN interface 8-channel PT1000 acquisition moduleUser ManualFile Version: V23.5.4SM1202C using the standard CAN Bus,easy access to PLC，DCS and other instruments or systems ********************************************************************************************* devices to ensure high reliability and excellent long-term stability,can be customizedRS232,RS485,CAN,4-20mA,DC0~5V\10V,ZIGBEE,Lora,WIFI,GPRS and other output methods.In the case of broken wires, wire the wires as shown in the figure. If the product itself has no leads, the core color is for reference.Communication ProtocolThe product uses the CAN2.0B standard frame format. The standard frame information is 11 bytes, including two parts of information and the first 3 bytes of the data part are the information part. The default node number is 1 when the device leaves the factory, which means The text identification code isID.10-ID.3 in the CAN standard frame, and the default rate is 50k. If other rates are required, they can be modified according to the communication protocol.The device can directly work with various CAN converters or USB acquisition modules. Users can alsochoose our industrial-grade USB-CAN converters (as shown in the figure above). The basic format and composition of the standard frame are as follows As shown in the table.Byte 1 is the frame information. The 7th bit (FF) indicates the frame format, in the extended frame,FF=1; the 6th bit (RTR) indicates the type of the frame, RTR=0 indicates the data frame , RTR=1 means the remote frame; DLC means the actual data length in the data frame. Bytes 2~3 are valid for 11 bits of the message identification code. Bytes 4~11 are the actual data of the data frame, invalid for the remote frame . For example, when the hardware address is 1, as shown in the figure below, the frame ID is 00 0000 01, and the data can be responded by sending the correct command.1. Query dataExample: To query all 2 data of 1# device channel 1, the host computer sends the command: 01 03 00 00 00 02.In the query response of the above example: 0x03 is the command number, 0x4 has 4 data, the first data is 08 AD converted into decimal system: 2221, because the module resolution is 0.01, this The value needs to be divided by 100, that is, the actual value is 22.21 degrees. Each data occupies two bytes, that i s, an integer variable. The actual value needs to be divided by 100 on the basis of this value. Similarly, 0F 7D is the second data. Its value is 3965, that is, the true value is 39.65.2. Change Frame IDYou can use the master station to reset the node number by command. The node number ranges from 1 to 200. After resetting the node number, you must reset the system. Because the communication is in hexadecimal format, the data in the table Both are in hexadecimal format.For example, if the host ID is 00 00 and the sensor address is 00 01, the current node 1 is changed toThe command will not respond correctly. The following is the command and reply message to change the Set Address to 2.3. Change target frame IDYou can use the master station to reset the frame ID pointed by the sensor node through the command. The range of the node number is 1~200. After resetting the node number, because the communication is in hexadecimal format, the data in the table is in hexadecimal format.For example, if the host ID is 00 05 and the host address that the sensor originally points to is 00 01, the current number 1 will be changed to number 5. The changed communication message is as follows: 01device address to 2.3. Change device rateYou can use the master station to reset the device rate through commands. The range of the rate number is 1~15. After resetting the node number, the rate will take effect immediately. Because the communication is in hexadecimal format, the rate in the table The numbers are in hexadecimal format.The rate not in the above range is not currently supported. If you have special requirements, you can customize it. For example, the device rate is 250k, and the number is 08 according to the above table. To change the rate to 40k, the number of 40k is 03, the operation communication message is as follows: 01 06 00 67 00 03 78 14, as shown in the figure below.After the rate modification is performed, the rate will change immediately, and the device will not return any value. At this time, the CAN acquisition device also needs to switch the corresponding rate to communicate normally.4. Return frame ID and rate after power-onAfter the device is powered on again, the device will return the corresponding device address and rate information. For example, after the device is powered on, the reported message is as follows: 01 25 01 05In the response frame, 01 indicates that the current frame ID is 00 01, and the speed rate value 05 indicates that the current rate is 50 kbps, which can be obtained by lookin g up the table.DisclaimerThis document provides all information about the product, does not grant any license to intellectual property, does not express or imply, and prohibits any other means of granting any intellectual property rights, such as the statement of sales terms and conditions of this product, other issues. No liability is assumed. Furthermore, our company makes no warranties, express or implied, regarding the sale and use of this product, including the suitability for the specific use of the product, the marketability or the infringement liability for any patent, copyright or other intellectual property rights, etc. Product specifications and product descriptions may be modified at any time without notice.Contact UsCompany: Shanghai Sonbest Industrial Co., LtdAddress:Building 8,No.215 North east road,Baoshan District,Shanghai,ChinaWeb: Web: SKYPE: soobuuEmail:****************Tel: 86-021-******** / 66862055 / 66862075 / 66861077。
4G 无线直流电压电流采集器器产品说明书
【上海数采物联网科技有限公司】无线电压电流采集器产品说明书版本：V1.1目录1产品概述 (1)2服务理念 (2)3产品特性参数 (3)3.1采集特性 (3)3.2电气特性 (3)3.3通信特性 (3)3.4结构特性 (3)3.5工作环境 (3)4产品核心优势 (4)5数据上报通信协议 (5)5.1协议解析说明 (5)5.2协议接收测试 (5)5.3协议定制 (5)6平台对接 (6)6.1默认平台 (6)6.2用户指定平台 (6)7注意事项 (7)1产品概述SC-GP-VC4G无线直流电压电流采集器，是上海数采物联网科技有限公司推出的一款基于4G网络通讯，将电压电流信号转化为数字信号，由无线模块传送到服务器的工业监测设备，电压电流传感器采用进口隔离霍尔元件，采集精度高，稳定性好，采集精度达0.1%，广泛应用于多种工业与民用场景，例如直流屏、光伏产业、测试及检测设备、消费品、汽车、地铁、自动控制、数据记录器、气象站、家电、医疗、电力及其他相关工业检测控制。
2服务理念我司郑重承诺:您购买的不仅仅是产品，还有细致、周到的技术支持服务(=^_^=)本产品，现场只需普通工人接电安装即可!无需调试！我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！3产品特性参数3.1采集特性●电压精度0.01V/±0.1%，电流0.01A/±0.5%●电压范围0-200V，电流范围0-100A●电流采集非侵入式，电压采集并联采集3.2电气特性●供电方式：12V直流供电（电源接口：DC5.5*2.1mm母头插座，内正外负）●工作功耗：小于5W3.3通信特性无线传输方式：4G/GPRS通信协议：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议数据转发：任意公网服务器服务器中心数量：最多可支持同时向7个云服务器同时上报数据。
心跳包：支持自定义心跳包，可设置为信号强度。
人民电器 信号采集处理模块 产品说明书
• 宽频带、大带宽、多通道信号发射和接收
• 无人机
功能参数
• 实现 AD/DA 功能，支持 128 通道射频信号的发射和接收； • 支持各 T/R 组件的收发工作状态控制； • 宽频段范围，覆盖 70MHz~6000MHz； • 信号带宽灵活可配置，最大信号带宽 56MHz； • 支持接收通道的自动增益控制（AGC）。
技术参数
频率范围 带宽 功耗
收发切换时间 噪声系数
接收通道摸拟增益范围 接收通道之间隔离 发射最大功率
70MHz~6000MHz 200kHz~56MHz ≤ 30W（16 个通道，1GHz 频率，40MHz 带宽）
≤ 2us ≤ 4dB ≤ 65dB ≥ 50dB ≥ 0dBm（单音）
42
软件定义数字阵列雷达模块
信号采集处理模块
信号采集处理模块框图
43
MLK-30K-AC路精密交流采集模块说明书V1.0
电流输入 (0~20mA)
15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 N ERATH I01 I02 I03 I04 I05 I06 I07 I08 I09 I10 I11 I12 I13 I14 I15 I16 I17 I18 I19 I20 I21 I22 I23 I24 I25
I25 I26 I27 I28 I29 I30 I31 I32 I33 I34 I35 I36 +-+-+-+-+-+-
485 A B IA+ IAIB+ IB-
IC+ IC-
图 2 系统接线图
4
4. 安装调试
系统安装前，请先确定电压和电流输入范围，务必保证不带电安装。 （1） 将模块安装于事先准备好的 35mm 宽的导轨上。 （2） 根据设计的图纸走线，检查 N 线是否连接正确。 （3） 设备上电，运行指示灯闪烁表设备正常运行。 （4） 连接 RS485，默认地址 1、波特率 9600、无校验；
模块的外形尺寸为 250*130*48mm，如图 1 所示：
128.20 110.00 35.60 94.00 110.00 130.00
N
L
电源输入
COM 1 2 DI
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 N
2. 技术参数
电源输入
电源输出 其它电气接口
电压范围 功耗 电压及功率 电压输入 电流输入 开关量输入 继电器输出 通信接口
测量精度 环境温度
12路隔离电压采集模块说明书
赢创 PD 系列12路PLC外形全隔离电压采集模块产品使用手册此说明书适用于：PD3058-PLC12系列：12位单端输入，12路PLC外形隔离电压采集模块兼容性：本产品所有寄存器地址与“PD3058”完全相同，因此寄存器部分资料请参考“PD3058模拟量采集模块说明书。
V2.1 2015-02-061 概述主要特性 12路光隔离AD采样通道，光隔离485通讯。
1：隔离RS485 接口，Modbus 协议的电压采集模块。
可与PLC、组态软件、文本显示器等进行组网，可广泛用于工业现场设备的信号控制。
2：宽工作电压：DC12V（8V-30V），功耗小于 2W。
3：工作温度：-35℃～+50℃。
4：参考电压VREF=2.5V，ADC芯片型号MCP3201,12位高速AD。
5：多种数据格式输出：1）32位标准的IEEE-754浮点数格式，数据无需任何转换，就是电压输入数值。
2）16位符号整型输出，数据单位为mV。
3）32位采样器数字输出代码，用户可以通过每个LSB代表的当量计算输入。
6：单端输入，误差不超过0.5%。
7：安装方式：标准35mm导轨安装此模块的最大应用领域是低压电池组单体电压测量、电解槽电压测量，常用规格如下：量程规格 应用领域 分压电阻比例 实际测量范围5V 4.7K：3.24K 0 - 6V2 模块接口图片尺寸：155*110*603 模块接口电源(+ 、-)接供电8V-30V的正负极。
电源有反接保护。
两个(+) 是连在一起的，两个(-)也是连在一起的。
(A、B)接485的A、B。
12个2脚插头：标记+、-，是12个独立电压输入端。
指示灯常亮，当通讯的时候会闪烁一下。
4 寄存器信息表此部分与“PD3058”完全相同5 模块应用技术此部分与“PD3058”完全相同。
