三维地震勘探概述

三维地震勘探概述

第一节 三维地震资料采集
二、观测系统和采集参数
2、观测系统
观测系统设计的主要原则
③各地下点的覆盖次数应尽可能相同或接近,在全区范围内 分布是均匀的,以保证反射记录振幅均匀、频率成分均匀, 从而才能保证地震记录特征稳定,使地震记录特征的变化与 地质变化相联系,有利于对复杂地质结构和岩性的研究。
④三维观测系统的设计还受地面条件的制约。因此在设计前 还要对施工地区进行较详细的调查。如地面条件允许,将采 用规则的测网进行三维地震观测;如地面条件不允许,只能 采用不规则测网进行三维观测。
ቤተ መጻሕፍቲ ባይዱ
4、子区 box
两条相邻的接收线和两条相邻的震源线所组成 的区域。
5、排列片 patch
某一炮激发时,所有参与接收的检波器组成 该炮的排列片。
6、线束 swath
炮点滚动一次的接收线数。
第一节 概述
五、三维地震勘探术语
7、面元 cmp bin 1/2的炮线距*1/2的接收线距
8、覆盖次数 fold 在一个CMP面元内被叠加的次数 9、最小炮检距 Xmin(最大最小炮检距) 每个子区内,都有一个炮点和检波点对的最小距离,对全工区内所有的
第一节 三维地震资料采集
X1=Z﹒tgφ

X1=Vt0sinφ/2
其中:Z—深度,φ—最深目
的层的最大倾角,V—平均速
度,t0——Z对应的垂直反射 时
显然,这个扩大范围的估算由
目的层的深度和倾角决定。
由这个“偏移帽沿”X1扩大 后A0变成了A1——满覆盖面积, 但还应加上覆盖次数渐减带和
附加段,最后得到
第一节 概述
一、二维地震勘探存在问题
2、岩性勘探:不能准确地描述地质体空间分布的形态

三维可视化技术在地震资料解释中的研究与应用

三维可视化技术在地震资料解释中的研究与应用

三维可视化技术在地震资料解释中的研究与应用【摘要】随着经济以及科学技术的不断发展,三维可视技术也逐步走向成熟,并且在现实生活中得到广泛的应用。

如,医院单位、建筑行业、矿产开发等领域的工作中都应用了三维技术,地震资料解释中也应用了三维可视技术。

下面本文将从三维可视技术在地震资料解释中的研究和应用两个方面进行简单的分析。

【关键词】三维可视技术;地震资料解释;技术研究三维技术在地震资料解释中的应用已经有一定的历史,随着该项技术不断的创新和发展,其技术水平得到极大的提高,在地震资料解释中也得到更好的应用。

一、三维可视技术研究(一)现状随着三维技术的发展,目前三维技术研究人员已经开发出很多种商业应用软件,并被广泛的应用到实际生活中。

如,国外Paradigm公司研发的V olelGeo、Landmark公司发明的GeoProbe以及GeoQuest公司发明的Geoviz、等,这些都是现在三维可视技术应用的最佳技术成果。

我国国内科研组在三维可视技术方面也取得一些研究成果,著名的有石油探测局的3DV和保定双狐软件公司研发的三维地震微机解释系统,这些软件都很好的应用了三维可视技术中的三维可视化显示以及成图工具。

它们各有各的特点,并且软件功能上也具有独特优势,其基本功能有:①加载地震资料,②显示控制,主要是控制图像的移动、缩放以及旋转,③数据体动画浏览,④多样化的显示方式,一般使用的有:常规2D剖面和切片、盒式数据体以及3D空间的剖面和切片;⑤各种可视化显示参数的调节,如,显示范围、比例大小、透明度、光源、颜色等参数的调节;⑥层位和断层段以及层位面和断层面等时间域资料的显示;⑦子体的定义和剥离;⑧透明体的显示;⑨层面和断层的拾取;⑩种子店定义与自动追踪、岩层位雕刻以及多属性数据体可视化叠合显示等。

(二)技术应用原理三维可视技术是依靠体素显示和透明度控制的工作平台,它拥有一个三维显示平台,其显示功能的好坏决定着地震资料解释工作的质量,该技术由颜色、透明度、运动以及光线四要素构成,而三维可视化技术运行又由体素显示和透明度控制。

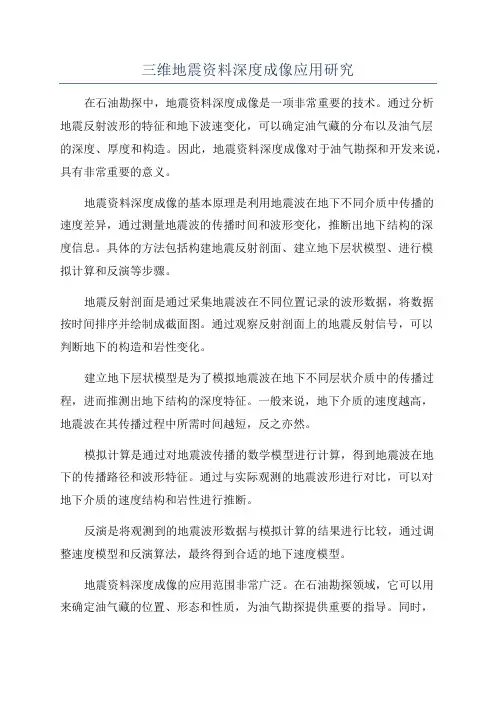

三维地震资料深度成像应用研究

三维地震资料深度成像应用研究

三维地震资料深度成像应用研究在石油勘探中,地震资料深度成像是一项非常重要的技术。

通过分析地震反射波形的特征和地下波速变化,可以确定油气藏的分布以及油气层的深度、厚度和构造。

因此,地震资料深度成像对于油气勘探和开发来说,具有非常重要的意义。

地震资料深度成像的基本原理是利用地震波在地下不同介质中传播的速度差异,通过测量地震波的传播时间和波形变化,推断出地下结构的深度信息。

具体的方法包括构建地震反射剖面、建立地下层状模型、进行模拟计算和反演等步骤。

地震反射剖面是通过采集地震波在不同位置记录的波形数据,将数据按时间排序并绘制成截面图。

通过观察反射剖面上的地震反射信号,可以判断地下的构造和岩性变化。

建立地下层状模型是为了模拟地震波在地下不同层状介质中的传播过程,进而推测出地下结构的深度特征。

一般来说,地下介质的速度越高,地震波在其传播过程中所需时间越短,反之亦然。

模拟计算是通过对地震波传播的数学模型进行计算,得到地震波在地下的传播路径和波形特征。

通过与实际观测的地震波形进行对比,可以对地下介质的速度结构和岩性进行推断。

反演是将观测到的地震波形数据与模拟计算的结果进行比较,通过调整速度模型和反演算法,最终得到合适的地下速度模型。

地震资料深度成像的应用范围非常广泛。

在石油勘探领域,它可以用来确定油气藏的位置、形态和性质,为油气勘探提供重要的指导。

同时,地震资料深度成像也可以应用于地下水资源的勘探和开发、地震灾害预测和监测等领域。

总之,地震资料深度成像是一种重要的地球物理勘探技术,通过分析地震波形记录和地下介质的速度变化,可以推测出地下结构的深度特征。

在石油勘探和其他相关领域中,地震资料深度成像具有重要的应用价值,可以为勘探和开发工作提供重要的技术支持。

三维地震解释技术在煤田勘探中的应用

三维地震解释技术在煤田勘探中的应用

三维地震解释技术在煤田勘探中的应用摘要:在复杂煤层区,对数据采集关键参数进行试验,对多属性资料处理与解释技术进行研究,经过大量的试验和探索,成功的开展了三维地震勘探工作,并取得了良好的效果。

本文首先分析了三维地震解释技术应用存在的问题,然后说明了三维地震解释技术的应用流程,最后结合具体案例详细阐述了三维地震解释技术在煤田勘探中的应用。

关键词:三维地震解释;煤田;勘探;构造解释一、三维地震解释技术应用存在的问题常规三维地震资料解释存在严重的二维化解释问题,表现在三个方面:第一,常规三维地震解释效率低,这主要是因为解释沿用了从层位标定、层位追踪、断层解释到构造成图的二维地震解释方法与流程,导致断层组合不够合理,人为修改工作量大,解释效率降低;第二,地震信息不能得到充分利用,这是由于解释以抽稀主测线和联络测线进行,地震信息不能充分利用,测线间隔之间难免漏失小断层和小构造等;第三,解释受视角限制,这是因为解释是在剖面或水平时间切片上进行,不能从全三维视角反映地下空间地质特征。

为解决三维地震资料解释面临的二维化问题,就要充分发挥三维地震数据信息量大和空间归位准确的优势,建立三维可视化地震解释方法,利用煤层在三维地震数据表现出的反射强、同相轴连续性好的特点,开展层位自动追踪,通过地震属性提取,将地震属性融合,快速进行小构造识别,从三维视角对地震数据进行空间立体交互解释,提高三维地震资料解释精度、解释效率和对小构造的识别能力。

二、三维地震解释技术的应用流程与传统三维地震解释二维化思路不同,三维地震可视化解释是通过对三维数据体进行立体扫描确定地质目标,通过体—面—线—点的三维可视化解释,实现对煤层及其构造解释。

三维可视化地震解释主要包括反射层位自动解释和构造自动解释,图1为三维可视化地震解释流程。

图1 三维可视化地震解释流程三、三维地震解释技术在煤田勘探中的应用(一)研究区概况研究区处于我国西北地区,鄂尔多斯盆地中部次级构造单元陕北斜坡中南部,整体为一单斜构造,岩层倾向 NWW,局部发育有宽缓的短轴状向斜、背斜及鼻状隆起等次级构造,未发现规模较大的褶皱、断裂,亦无岩浆活动痕迹。

三维地震资料构造解释技术探讨

三维地震资料构造解释技术探讨

三维地震资料构造解释技术探讨发表时间:2019-12-30T13:23:19.407Z 来源:《科学与技术》2019年 15期作者:王卫英燕传健包利[导读] 三维地震资料数字处理(简称三维处理)是指对野外三维地震采集的资料进行处理摘要: 三维地震资料数字处理(简称三维处理)是指对野外三维地震采集的资料进行处理。

它与二维地震资料常规处理的目的一样,就是要更有效地压制各种干扰波,增强有效波,提高分辨薄地层的能力,更真实更细腻地反映出地下的地质情况,为构造解释、岩性解释、储层研究及油田开发提供质量更好、精度更高的处理成果。

三维地震方法的基本目标是提高分辨率。

地震数据分辨率大小总是通过一系列波长值计算,波长值由波速和频率的商给出。

关键词: 三维地震;构造精细解释技术;相干体技术本文中对三维地震构造精细解释技术在盆地A地区的应用进行了阐述。

从总体上来说,该技术在准确性、客观性还有细致性方面都突出了三维地震的构造,为以后的开发提供了有利的依据。

1 A地区概述在地理上A地区大约是经历了三个阶段的构造演化。

盆地为古生代中、新生代陆相前陆盆地组成的叠合复合盆地。

多期构造作用叠加,形成了不对称的对冲地质结构。

2 三维地震构造精细解释技术的应用三维地震资料数字处理(简称三维处理)是指对野外三维地震采集的资料进行处理。

它与二维地震资料常规处理的目的一样,就是要更有效地压制各种干扰波,增强有效波,提高分辨薄地层的能力,更真实更细腻地反映出地下的地质情况,为构造解释、岩性解释、储层研究及油田开发提供质量更好、精度更高的处理成果。

研究工区对于初期的地震构造解释进行了勘探。

将重点放在了研究A地区的小断层和微构造的形态上,并且通过比较精细的对比为下一步的操作和最终的开发提供了有力的依据。

图1 围绕在三维勘测边缘数据不完全迁移2.1对精细合成记录进行制作对合成的记录进行标定利用的是声波还有密度测井来对地层界面的反射系数进行求取,然后将反射系数与子波运用褶积运算,合成该区域的地震记录。

【2019年整理】地震资料解释

【2019年整理】地震资料解释

不串层,不串相位,断点把握准,水平、叠偏对照。经过精细解 释,在查明小断层、小断块、小构造及复杂的隐蔽油气圈闭中都
能见到良好的效果。
二维解释
1 、相位校正及波形、振幅、频率一致性处理 二维资料由于施工年度、队别、施工因素及处理流程不统一,所 以时间剖面相位不一致、波形不一致、频率及能量也不一致。
二维解释
如上图所示: 当资料不清时,断层掉向不清,断层面的方向不同, 高垒和地堑不同的结果。断层至关重要。
二维解释
D 、断层的级别: 结合地质、构造发育史定断层的级别;
主要根据地震剖面上断距,两侧对置的层位,波阻特征等。
一级断层:控制盆地的沉积,断到基底。盆地可研究生油层系、 资源量。 二级断层:控制构造带。构造带可以研究生储盖、生油构造。
* 用二维资料识别非构造圈闭,需要首先进行一致性处理,综合 运用解释技术:合成记录标定、解释、目标处理、闭合差校正等步骤 和迭后一致性处理交叉进行,反复迭带,直到基本合理。
1、相位校正及波形、振幅、频率一致性处理
地震剖面特征的不一致主要表现在三个方面:第一、地震剖面之间振 幅水平不一致。第二、不同地震剖面之间地震反射频率不一致。 第三、虽然视频率一致,但波形无法对比。这样的资料对非构造圈闭识 别不利,平面追踪成图也很困难。通过这几年二维、三维的拼接分 析,造成这种现象的主要原因如下:资料的通频带不一致或通频带一 致而优势频率不一致;资料的相位特征不一致或优势频率成分相位角 不一致;不同地震剖面振幅水平不一致或同一剖面能量横向不平衡; 不同位置或不同测线的资料噪音的分布不一致。尤其上老资料,由于 波形、相位、分辨率不一致;闭合差难以消除,这只能凑合,精度较 低。现在使用解释系统,解释手段增强,这里介绍迭后处理的一些方

物探新方式新技术之十一:煤矿三维地震数据动态说明技术

物探新方式新技术之十一:煤矿三维地震数据动态说明技术

11 煤矿三维地震数据动态说明技术煤矿采区三维地震勘探存在的问题最近几年来,三维地震勘探技术普遍用于煤矿采区的合理布置、主巷道的开拓、综采工作面开采地质条件的评判,在矿井和采区设计优化、幸免和减少地质风险、优选采煤方式等方面起到了重大作用。

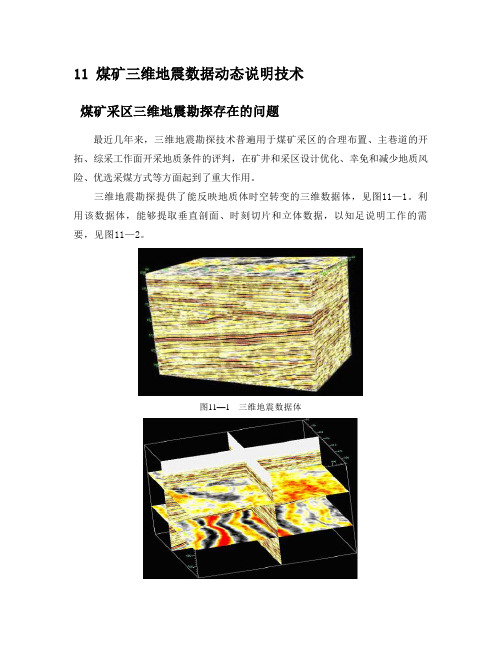

三维地震勘探提供了能反映地质体时空转变的三维数据体,见图11—1。

利用该数据体,能够提取垂直剖面、时刻切片和立体数据,以知足说明工作的需要,见图11—2。

图11—1 三维地震数据体图11—2 从三维地震数据体提取的垂直剖面和地震切片垂直剖面分为三种,垂直于构造走向的剖面称为主测线剖面,通常表示为Inline方向;与主测线剖面相垂直的为联络测线剖面,通常表示为Crossline方向;实现地震资料与地质资料直接对照而连结部份钻孔的测线称为联井测线,对应的剖面为联井剖面。

地震切片分为两种,水平切片是地下不同层位的信息在同一时刻内的反映,它相当于某一等时面的地质图,即同一张切片里显示了不同层位的信息;沿层切片把地下同一层位的信息显示到一张切片上。

目前,我国要紧矿区的生产矿井均做了采区三维地震勘探工作,取得了大量的三维地震数据。

在地震地质条件较好的地域,能够解决的主腹地质问题是:(1) 查明落差大于等于5m的断层,提供落差小于5m的断点,平面摆动误差小于30m;(2) 查明幅度大于等于5m的褶曲,要紧可采煤层底板深度误差不大于%;(3) 查明新生界(第四系)厚度,深度误差不大于%;(4) 探明直径大于30m的陷落柱。

最近几年来,在利用三维地震勘探功效的进程中暴露出许多问题,要紧包括:(1) 地震功效的利用率低,仅限于煤层底板等高线图和固定间距的地震时刻剖面,无法利用三维地震数据体的所有信息;(2) 无法实时取得沿巷道方向(即任意方向)的地震剖面;(3) 无法对煤层底板等高线的误差进行修正;(4) 在掘进和回采进程中,能够发觉许多小于5m的断层,可是无法自动修改原构造说明方案(即无法自动修改煤层底板等高线图)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章概述(原理及方法)第二章三维地震勘探数据采集第三章三维地震勘探数据处理第四章三维地震勘探资料解释物探知识回顾1、应用地球物理、勘察地球物理、地球物理勘探简称物探2、地球物理学:研究地球内外,包含地核、地幔、地壳以及水圈、大气圈及其空间的物理场和物理现象,如地磁、重力、地震、放射性、地电、地球热学、气象等。

广义地球物理学:大气圈地球物理学、水圈地球物理学、固体地球物理学又称狭义地球物理学3、物探含义:用物理方法来勘探地壳上层岩石的构造与寻找有用矿产的一门学科。

它是根据地下岩层在物理性质上(密度、磁性、电性、弹性、放射性等)的差异,通过物理学原理,借用一定的装置和专门的物探仪器测量因岩石物理性质的差异引起的物理场(如电场、重力场、磁场)变化规律及分布状况,通过分析和研究物理场的变化规律,结合有关地质资料推断出地下一定深度范围内地质体的分布规律,为地质勘探、工程勘察、环境调查及地下资源分布规律的研究提供依据。

地球物理勘探是物理学、数学、现代计算机科学和地学结合的边缘科学和最有活力的生长点。

它不同于传统的找矿方式,即通过古生物、岩石矿物性质等确定矿藏。

4、几种重要物探方法重力勘探重力勘探是以地壳中岩矿石等介质密度差异为基础,通过观测与研究天然重力场的变化规律以查明地质构造、寻找矿产、解决工程环境问题的一种物探方法。

它主要用于探查含油气远景区的地质构造、研究深部构造和区域地质构造,与其他物探方法配合,也可以寻找金属矿,近年来重力勘探在城市工程、环境方面也有应用。

磁法勘探磁法勘探是以地壳中岩矿石等介质磁性差异为基础,通过观测与研究天然磁场及人工磁场的变化规律以查明地质构造、寻找矿产的一种物探方法。

它主要用于各种比例尺的地质填图、研究区域地质构造、寻找磁铁矿、勘查含油气构造、预测成矿远景区以及寻找含磁性矿物的各种金属非金属矿床,近年来磁法勘探在城市工程、环境方面主要用于开发区、核电站、大坝选址,寻找沉船、炸弹等金属遗弃物与地下管道,考古等方面。

地热勘探和放射性勘探电法勘探电法勘探是以研究地壳中各种岩石,矿石的电学性质差异为基础,利用电场或磁场(人工或天然)在空间和时间上的分布规律,来解决地质构造或寻找有用矿产的一类物理勘探方法。

主要用于水文地质、工程地质、煤矿地质和金属矿产的勘查等方面。

水文地质中主要研究含水储水构造及其空间分布形态,划分咸水、淡水界线;工程地质中主要用于研究建筑基础的地质情况,基岩埋深和起伏情况,断裂构造岩溶发育情况等;煤矿地质主要用于研究陷落柱、断层构造、煤层顶、底板含水情况,隔水层厚度、裂隙发育情况等。

地震勘探地震勘探是以研究地壳中各种岩石,矿石的弹性差异为基础,岩石弹性差异引起弹性波场的变化,表现为弹性异常,即速度不同,根据其异常值的大小及变化规律反演地下介质地质构造情况。

常用于石油、煤田勘探和水文地质、工程地质勘查。

地震勘探是通过观测和研究人工激发的地震波在介质中的传播规律,以达到勘探地下岩层的构造形态和岩土力学性质。

地震又称为地动,分为天然地震和人工地震,两种地震主要区别在于震源不同。

天然地震由地球内部的构造力、火山活动、塌陷引起的地震。

利用天然地震了解地球内部(地壳、地幔等情况),进行地球的分层等。

人工地震人工地震是人工作用产生的地震,人们通过炸药爆炸、敲击振动,引起地动,产生地震波用仪器测量这些地震波(速度、到达的时间等),目的是了解地下介质的分层情况、界面的埋藏深度,构造分布情况等。

5、物探方法特点(1)物探是一种间接的勘探方法用钻机或其他机械手段从地下取出岩样来认识地质构造是直接的勘探方法。

物探无须从地下取出岩样,而是通过使用专门的仪器设备在地面观察由地下介质引起的某种物理场的分布状态,收集和记录某些物理信息随空间或时间场的变化,并对这些信息的分布特征作出解释和推断,从而揭示地球内部介质物理状态的空间变化和分布规律,来了解矿产资源分布和赋存状态,查明地质构造;在工程勘察和检测方面属于无损检测,对检测对象不会造成破坏。

(2)物探工作具有效率高、成本低的特点(3)物探工作相对而言能从整体上了解隐伏的勘探目标体的全貌,避免钻孔勘探‘一孔之见’的弱点,即透视性高物探工作能够提供勘探区域内二维、三维的地下岩溶分布状态,克服钻孔‘一孔之见’的局限性。

跨孔声波、电磁波透视法能了解两孔之间岩体的完整性,能从整体上评价岩体的完整性与基础的稳定性.(4)物探工作自身局限性,方法应用具有条件性由各种物探方法的工作原理可知,物探工作能否有效的解决地质问题,首先决定于探测对象与围岩之间是否存在物理性质上的差异及使物理场分布状态及强度发生足够的变化的体积。

物探方法的有效应用首先要求探测目标与围岩之间存在可被利用的物性差异以及目标体要有足够大的体积;其次,物探效果还受地形条件的影响、勘探场地的局限、地表覆盖层的性质及厚度、勘探现场噪声与地质环境中一些干扰体的影响。

(5)物探资料的反演解释具有多解性,其解释结果具有一定的概略性和近似性多解性:同一物理现象可以由多种不同因素引起。

例如,电法勘探中,视电阻率的变化可以由被测目标体电阻率值变化引起,也可以由其体积变化或埋藏深度变化引起;其他物探资料异常的反演解释也是如此。

因此物探资料具有多解性。

克服资料解释多解性必须将其与钻井资料或地质资料相结合进行推断解释,必须掌握一定的地层岩矿石的物性参数。

近似性和概略性:影响物探解释精度的主要原因:a物探仪器本身观测精度有一定的限度,其观测数据必然带一定的误差c受观测系统的影响和限制,观测数据的空间有限b环境因素的干扰影响使观测数据不准确d实际地质条件的复杂性以及地质体的物理性质和形状、产状要素的多变性的影响e正演和反演的数学物理方法的水平有限(6)物探工作的特点优点:透视性高、效率高、成本低缺点:条件性、多解性(7)物探工作的地位在我们国家的铁路、公路、水利水电、工程建设,煤矿床勘查、石油天然气勘察等各个领域具有重要的地位,但由于其本身的特点,又加上地质体及构造是复杂多样的,因此物探工作并不能取代其他的地质工作,而必须采用多种勘察手段并举,综合利用与分析。

(8)物探工作的作用物探工作在煤田、油气田中的作用a.确定煤田、油气田的赋存范围b.研究煤田采空区位置、范围c.确定煤层深度、层位、厚度、结构d.探测查明工作面前方构造e.预测顶板冒落、瓦斯突出、突水,提高采掘率f.研究背斜、向斜、断层、褶皱、不整合、退覆、超覆、尖灭等g.地质构造情况h.编制油气储层、盖层条件评价图,预测生油能力、生油质量评价i.确定油气层深度、厚度、构造和层位等j.对构造、地层岩性进行综合研究地震勘探实例1、一次完整的地震勘探包括:原始数据采集、地震数据处理、地震资料解释2、地震勘探仪器地震仪器是获得数据的工具,包括震源、地震仪和地震车,地震仪包括检波器、放大器和记录器。

3、三维地震仪建立在微型计算机上的网络通讯和控制技术。

实时显示野外采集的数据,并存储在硬盘、光盘及外置磁带机中。

采集站采用24位模数转换器和无址连接技术,动态范围大,使用方便,功耗低特点。

采集站防水,体积小,重量轻,野外操作简单,可利用计算机资源丰富。

系统兼顾工程地震勘探和石油地震勘探特点。

4、数据采集首先测量,确定勘探范围;收集区域地质资料;设计观测系统,布置测线;采集原始数据即地震记录的获取简单连续观测系统——综合平面图、连续观测系统间隔排列连续观测系统——相遇时距曲线观测系统5、室内资料处理目的:得到与地质剖面在形态上有一定对应关系的时间剖面;消除噪音;提取速度、岩性等参数;最终得到一种时间剖面。

动校正:动校正是数据处理基本步骤,即将各道记录的反射波旅行时逐点减去因炮检距不为零引起的时间差。

校正结果使同相轴形态和地下界面形态相同。

共反射点叠加消除干扰波,多次波,增强有效波。

当界面倾斜时,不存在共反射点,必须引入“偏移叠加”技术,三维地震勘探特点之一。

地震时间剖面地震时间剖面(变面积显示)地震时间剖面(彩色显示)6、室内资料解释目的:得到地质剖面图——平面构造图(等T0图或者等深度构造图);提供勘查目的所要求的含油气、煤层走向、断层或盆地、褶皱等地质构造的具体位置与深度等资料,即最终成果;由地质院或者物探公司地质解释人员完成解释步骤:1、地震资料初步整理和评价2、进行波的对比3、绘制平面图4、速度参数的研究5、进行地震剖面的地质解释6、作出勘查目标评价a对时间剖面进行分类,优良、合格、废品三级b信噪比高目的层全,地质现象清楚为优良;可用于作解释的剖面为合格c分析研究时间剖面上反射同相轴特征,识别追踪同一界面反射波d 绘制深度剖面图、构造图和等厚度图e 求取速度参数,进行时深转换f 根据地质剖面或者时间剖面的对比,推断解释地质层位和地质构造 根据地震资料解释成果,综合地质资料,写出地震勘探成果报告。

第一章 概 述1、三维地震勘探发展的背景2、地震勘探的必要性3、三维三维地震勘探的优点三维数据采集不存在二维数据采集时来自非射线平面内的侧面反射波。

三维采集的数据按三维空间成像处理,可以真实地确定反射界面的空间位置。

三维观测可以避开地形、地物的障碍,对地表条件适应性很强。

三维观测可对原始数据有更大的保真度,相位数据更齐全,便于研究地层的岩性。

三维地震勘探资料的完整统一性及显示技术的现代化,更便于人工联机解释。

4、三维地震勘探定义三维地震勘探又称面积勘探,是在地面上同时布置规则或非规则多条测线和多个激发点。

共反射面元—— “共反射点”面积测量和折曲测线观测系统的三维多次覆盖技术不能严格遵守共反射点叠加的定义,实际的共反射点道集随着测线的改变或测线弯曲会有一定的离散,围绕着理论共反射点位置的这些实际的地下共反射点道集,称为“共反射面元”。

三维地震勘探与二维勘探共反射点示意图:5、三维地震勘探原理 常用反射波法实现a 波动理论 惠更斯-菲涅尔原理、绕射波(反射波)时距方程b 射线理论 几何地震学-研究地震波的运动学特征,研究波在介质中传播的空间位置与传播时间的几何关系。

包括:惠更斯原理、费马原理惠更斯原理:介质中波阵面(波前)上的各点,都可以看作为发射子波的波源,其后某时刻这些子波的包迹便是新的波阵面。

解释波的衍射(绕射)现象c 波阻抗分界面上的反射与折射波阻抗- 介质密度与波在介质中传播速度的乘积。

入射角、反射角、折射角遵循斯奈尔定律 反射角和透射角的大小取决于反射波速度与透射波速度。

产生折射波条件 下层介质速度大于上层介质速度在弹性分界面上波的反射和透射 11v ρ≠p2v2地震波才会发生反射 反射定律 反射线位于入射面内,反射角等于入射角入射面:入射线和法线NP 所确定的平面垂直分界面叫入射面 透射定律22112121sin sin sin sin θθθθvv v v =⇒=斯奈尔(Snell )定律:在一个分界面上产生的入射、反射和透射波都具有相同的射线参量。
