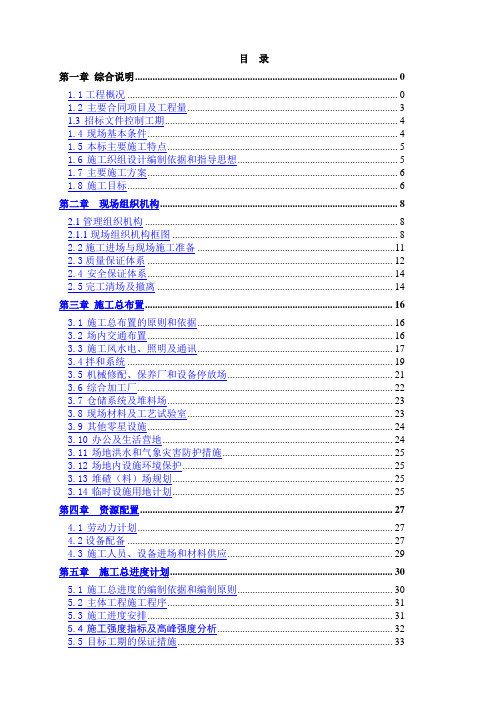

目录第一章综合说明 01.1工程概况 01.2主要合同项目及工程量 (3)1.3招标文件控制工期 (4)1.4现场基本条件 (4)1.5本标主要施工特点 (5)1.6施工织组设计编制依据和指导思想 (5)1.7主要施工方案 (6)1.8施工目标 (6)第二章现场组织机构 (8)2.1管理组织机构 (8)2.1.1现场组织机构框图 (8)2.2施工进场与现场施工准备 (11)2.3质量保证体系 (12)2.4安全保证体系 (14)2.5完工清场及撤离 (14)第三章施工总布置 (16)3.1施工总布置的原则和依据 (16)3.2场内交通布置 (16)3.3施工风水电、照明及通讯 (17)3.4拌和系统 (19)3.5机械修配、保养厂和设备停放场 (21)3.6综合加工厂 (22)3.7仓储系统及堆料场 (23)3.8现场材料及工艺试验室 (23)3.9其他零星设施 (24)3.10办公及生活营地 (24)3.11场地洪水和气象灾害防护措施 (25)3.12场地内设施环境保护 (25)3.13堆碴（料）场规划 (25)3.14临时设施用地计划 (25)第四章资源配置 (27)4.1劳动力计划 (27)4.2设备配备 (27)4.3施工人员、设备进场和材料供应 (29)第五章施工总进度计划 (30)5.1施工总进度的编制依据和编制原则 (30)5.2主体工程施工程序 (31)5.3施工进度安排 (31)5.4施工强度指标及高峰强度分析 (32)5.5目标工期的保证措施 (33)第六章石方洞挖工程 (36)6.1进度安排 (36)6.2洞口开挖与处理 (36)6.3石方洞挖施工工艺流程 (36)6.4隧洞施工方法 (37)6.5地下洞室开挖过程中的临时支护与特殊情况处理 (40)6.6爆破试验 (44)6.7施工期照明及通风排水 (46)6.8地下洞室开挖石碴的利用与堆存 (47)6.9土石方明挖 (47)6.10施工机械配置与劳动力计划 (57)6.11施工质量、安全与劳动保护 (57)6.12引用的标准和规程规范 (60)第七章支护与砌体工程 (62)7.1概述 (62)7.3喷混凝土施工 (63)7.4特殊的临时或永久支护措施 (67)7.5不良地质情况处理 (71)7.6支护施工机械设备及劳动力配置 (72)7.7质量安全保证措施 (72)7.8砌体工程 (73)第八章混凝土工程 (75)8.1施工特性 (75)8.2施工布置 (75)8.3钢筋工程 (76)8.4模板工程 (78)8.5混凝土原材料及配合比设计 (82)8.6混凝土生产及运输 (84)8.7混凝土取样试验 (85)8.8混凝土浇筑 (86)8.9混凝土养护及保护 (88)8.10特殊气候条件的混凝土浇筑 (89)8.11混凝土施工缝处理 (92)8.12凝土表面缺陷处理 (93)8.13混凝土施工机械与劳动力 (96)第九章钻孔与灌浆工程 (98)9.1工程概述 (98)9.2施工布置 (98)9.3施工程序 (99)9.4灌浆试验及灌浆材料 (99)9.5回填灌浆 (100)9.6固结灌浆 (102)第十章质量、安全、进度保证措施 (106)10.1施工质量保证措施 (106)10.2施工安全保证措施 (109)10.3施工进度保证措施 (116)第十一章环境保护与水土保持措施 (119)11.1环境保护 (119)第十二章文明施工管理 (122)12.1文明施工 (122)12.2竣工后服务措施 (124)第一章综合说明1.1工程概况1.1.1 工程位置及建筑物特性XX水电站位于四川省甘孜州XX县境内，电站工程区位于金沙江一级支流定曲河左岸的最大支流硕曲河中下游，为硕曲河XX县境内干流河段上规划的第三个梯级电站，其上游梯级为待建的娘拥水电站，下游梯级为待建的洞松水电站。
水库隧洞施工地质报告
输水隧洞施工地质报告一、工程地质条件1、前言输水泄洪隧洞布于水库南端右侧，为折线线洞，隧洞进口底板高程为1633.0m，隧洞总长500m，隧洞出口进入木瓜河道中，洞轴线方位前段147°55′18″，后段方位96°11′07″。
2、围岩岩性及分布隧洞位于三叠系上统南梳坝组（Tnn）灰岩、泥灰岩夹灰质粉砂岩，岩石弱～3强风化，沿洞轴线岩溶发育，主要以垂直溶蚀裂缝，溶沟多件，岩层产状64～82°∠52～60°。
地表覆盖残破及（Q edl）褐红色粘土、含碎石粘土覆盖，中～密实，厚1～3m。
山体地下水位高于洞顶，属于山体水补给暗河水的排泄地带，施工过程中共有5处集中渗水点，总流量约0.002m3/s。
3、工程地质评价该施工段围岩埋深24m，为中厚层状灰岩夹砂岩，岩石强风化，岩溶溶蚀发育，节理裂隙发育，岩层完整性差，被节理裂隙切割成块状。
岩层走向与洞轴线交角约23°，围岩不稳定，易产生坍塌、掉块，围岩自稳能力差，为Ⅳ～Ⅴ类围岩。
4、地质构造工程区处于川滇经向构造体系和青、藏、滇、缅、印尼“歹”字型构造体系的符合部位，地质构造复杂。
工程区处于南北向构造带之镇康河南北向构造带。
构造带大致沿柯街河—镇康河呈南北向展布，严格地将区内玉明珠—勐板北东构造带和昌宁—营盘—亚练弧形构造分隔开。
此带以断裂为主，褶曲不甚发育，一系列南北向断裂显示出明显的压性特征。
主要褶皱和断裂分述如下：①褶皱光山寨向斜（40）：由下第三系（E1）紫红色砂岩、砾岩、泥岩地层不整合于下伏地层之上构成，形成一个重跌向斜构造。
轴线呈反“S”型作南北向延伸，长约12km，东翼产状290°∠35°，西翼115°∠20°，轴面微向东倾。
②断层镇康河断裂（F50）：呈南北向延伸，北沿淹没于新城第四系地层之下，然后可能继续延伸与柯街河（湾甸河）断裂（F19）相连，延伸长度70km以上。
某某隧洞设计说明书
毕业设计说明书班级：学生姓名：学号：指导教师：年月毕业设计题目：专题（子课题）题目：马鹿塘水库输水（导流）遂洞设计作者学校：年级班次：设计者：学号：指导教师：单位：职称：目录摘要 ..................................................................................................... 错误!未定义书签。
前言 (5)１、设计基本资料 (6)1.1工程地理位置 (6)1.2工程区概况和工程作用 (1)1.3输水（导流）遂洞地质条件 (3)2、水文基本资料 (3)2.1、自然地理概况 (3)2.2、流域概况 (4)2.3、水文气象 (4)2.4、径流 (5)3、输水（导流）遂洞设计 (10)3.1、隧洞选线与布置 (10)3.2、无压洞段的断面选取 (11)3.3、有压洞段的断面选取 (13)3.4、挑流消能段 (13)3.5、开度流量关系说明 (14)3.6、结构稳定 (15)4.6、出口段的断面选取 (18)4、输水（导流）遂洞计算 (19)4.1、无压段断面选取计算 (19)4.2、有压段断面选取计算 (22)4.3、消能计算 (22)4.4、输水（导流）遂洞水力计算 (24)4.5、结构稳定计算 (41) (41) (48)4.6、出口段水面线计算 (57)5、总结与体会 (58)相关标准和参考文献 (59)Abstract (60)英文文献及翻译 (62)摘要本设计是在我们即将结束大学四年的学习时进行的，设计囊括了四年来我们所学的各专业课程知识和基础知识，起到了总结与归纳的作用。
本设计的主要内容包括：水库枢纽布置中的输水（导流）遂洞设计。
本设计说明书中比较详细地论述了水工建筑物中的水工遂洞的布置原则、选择依据、各设计参数的计算方法及相关水利计算和结构等，并主要针对红河州金平县马鹿塘水库中的输水（导流）遂洞进行了初步的方案比较设计。
【隧道施组】隧道施工组织设计概述(doc 144页)
第一章编制说明根据工程招标文件和设计图纸所列要求，我方经过认真阅读、研究，并仔细考察了工程施工现场，组织了拟任项目经理及主要项目技术、管理人员进行分析，在充分考虑了各关键重点工序间的衔接与协调和现场施工条件，并严格遵守技术规范的前提下，结合我公司多年类似工程的施工经验和目前的施工技术，编制了本工程施工组织设计。
1.1编制依据1.1.1工程的招标文件、招标补充文件和设计图纸。
1.1.2工程地质勘察报告。
1.1.3工程现场踏勘及业主介绍情况。
1.1.4相关国标、省标及行业标准。
1.1.5本公司近年来已承建过的类似工程的施工经验。
1.1.6本公司ISO9002质量体系文件。
1.2编制原则1.2.1遵照招标文件中的各项条款进行编制。
1.2.2按“项目法”的施工原则进行管理和施工，严格执行有关的施工规范和验收标准，按图施工。
1.2.3制定创优目标，严格执行各项施工保证措施，确保工程质量达到优良。
1.2.4保证重点，兼顾一般，统筹安排，科学合理地安排进度计划。
1.2.5采用先进的施工方案和技术管理措施，确保施工实施方案的可行性和合理性。
1.2.6制定施工所需的劳动力、材料及机具的投入计划，确保工程施工是合理的平面布置方案。
1.2.7实行经济核算，推广增产节约，努力降低生产成本，提高经济效益。
一旦中标，我方将在本施工组织设计的基础上，进一步加以细化，编制详细的实施性施工组织方案，突出各重要部位的施工节点，工期网络和质量控制措施，经业主、监理和有关部门批准后严格执行。
1.3我公司承建本工程的优势1.3.1人员优势拟投入本工程施工管理人员是我公司从事隧洞施工的主要施工力量，近年来曾施工过龚嘴水电站导流洞、平山县将军岭旅游开发有限公司隧洞工程等相类似工程，在隧洞施工管理中积累了丰富的经验。
其中项目经理夏劲松同志曾担任韩城市薛峰水库除险加固工程、玖龙纸业（太仓）有限公司排水工程的项目经理，均获得优良工程。
1.3.2设备优势我公司过去的隧洞施工中添置了大量相关设备，特别是隧洞施工及灌浆施工设备，目前全部保养良好，随时可供调遣使用。
宜良县海马箐水库导流、输水泄洪隧洞工程开挖中的问题及处理措施
益。
工 程工 期滞后 、 成本 加大 、 甚至 发生安 全事 故 。
２ ． ２ 洞 内地 下水渗 漏
隧洞进 口地下水 位 大多高 于隧洞 顶板 ， 少量 低 于隧洞 顶板 ； 隧洞竖 井及 渐变 段地下 水 主要受季 节
ｌ ６ ３． ｅ ｏ ｍ．
通讯作者 ： 奉丽玲 ， Ｅ ｍ ａ ｉ ｌ ： ｌ ｌ ｆ ｅ ｎ ｇ ０ ５ ＠１ ６ ３ ． ｅ ｏ ｍ．
第 ２期
奉丽玲 等 ： 宜 良县海马 箐水库导 流 、 输水泄洪 隧洞工程 开挖 中的问题 及处 理措施
影响 ， 岩体 节理 、 裂 隙发 育 ， 具 挠性 。从 裂 隙结 构 面
组合 特性分 析 ， 对隧洞 围岩 的稳 定不利 。
洞施 工会渗 水 ， 在 开挖 过程 中也确 实 出现 了渗 水现
象 。 由于洞 内面积 狭 小 ， 隧洞 的开挖 断 面较 小 ， 渗 水若 不加 以处理 ， 将对 洞 内的施 工布置 产生很 大 的
第３ ０卷 第 ２期 ２ ０ １ ３年 ４月
贵州大学学报（自然科学版 ）
Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ｇ ｕ ｉ ｚ ｈ ｏ ｕ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ（ Ｎ ａ ｔ ｕ ｒ ａ ｌ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ｓ ）
Ｖ０ １ ．３ ０ Ｎｏ ．２
１ 工程 概 况
海马箐水库位于云南省宜 良县马街镇西南面 ５ ｋ ｍ海 马 箐村 附近 的贾 龙 河上 游 ， 其输 水 、 泄 洪 隧 洞布设 于 大坝右 岸 ， 长约 ３ ８ ４ ． ６ ９ ｍ， 输 水泄 洪 隧洞
进 口底 板 高程 １ ７ ５ ０ ． ９ ｍ， 最 大下 泄 流 量 ５ ０ ． ７ ｉ ｎ ， 隧洞 洞身长 ３ ５ ９ ． ７ ５ ｉ ｎ ． 沿 线 地形 为 陡 一峻 坡 ， 属构 造侵蚀 剥蚀 地 貌 。 由于受 区域 构 造及 风 化 作 用 的
舟山市岛北引水工程水土保持方案
水保资证乙字第23号工程设计乙级121016-sy舟山市岛北引水工程水土保持方案报告书（报批稿）建设单位：舟山市开源供水有限责任公司编制单位：浙江中水围海技术咨询中心2007年1月责任表核定：陈玲审查：姚杰上岗证号：水保乙字137校核：倪骏上岗证号：水保乙字196编写：王新建上岗证号：水保乙字185前言舟山市现状供水存在水资源紧缺、需水量大、供水能力不足等问题，而乡镇独立供水存在着布局分散、规模偏小、设施落后、制水成本高、水质隐患严重、水资源浪费大等问题，整体规模效益较差，且水源地都为当地水库，受丰平枯水年影响较大。
为满足整个舟山本岛东部城乡需水量，保证东部社会、经济的发展，根据《舟山市城乡一体化供水规划》，在临城新区北面新建临城中心水厂，供水范围为整个舟山东部。
目前舟山的社会、经济发展正处在一个关键时期，作为基础设施之一的城市供水必须为舟山的发展提供强有力的保障。
岛北引水工程作为临城中心水厂的配套原水引水工程，以大陆引水、陈岙和洞岙水库为水源，其建设是社会经济发展的需要，舟山市岛北引水工程的实施是十分必要的。
舟山市岛北引水工程位于舟山本岛北部，工程始于大陆引水应急工程舟山陆上段东海农场东南面马鞍引水管道接岔管取水，途经岛北水厂，终止于临城中心水厂；同时将位于临城中心水厂东北面的陈岙水库和东南面的洞岙水库的库水通过敷设引水管道引至临城中心水厂。
岛北引水工程引水建筑物设计引水规模8.64万m3/d（1m3/s），供水水库引水建筑物设计引水规模4.32万m3/d（0.5m3/s），年供水量3032万m3。
岛北引水线路全长31.383km，其中引水管道长19.746km、引水隧洞11.637 km；供水水库引水管道全长5.3km。
工程估算总投资13988万元，其中土建项目工程投资5660万元，本工程业主单位为舟山市开源供水有限责任公司，本工程计划2007年初开工建设，2008年8月完工，总工期20个月。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海马箐水库输水隧洞1#施工支洞涌水量
估算
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，
请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事
如意！
海马箐水库位于宜良县城北约 30km，宜良县马
街乡南西约 8km 的贾龙河上游的石子河上。该水库
拟设计规模为中型，总库容 1669 万 m3、正常库容
1224 万 m3、兴利库容 1022 万 m3、死库容 202 万
m3。灌区范围由海马箐水库开始至北羊街镇的夏官营
村，分别灌溉马街片区、北羊街片区、古城片区及蓬
莱片区。在阳宗海水质恢复前，设计灌溉面积 万亩，
其中新增面积 万亩，改善面积 万亩;在阳宗海恢复
后，设计灌溉面积 万亩，其中新增面积 万亩，改
善面积 万亩。此工程输水线路主要由输水管线(长 )、
输水渠道(长，其中包括一条分水岭输水隧洞，长 ，
六段渡槽，共长 )两部分组成，总长 。
1 概述
输水隧洞里程为 1+～5+，其中包括进口引渠段
(长)、进口段(长 )、洞身段(长 )及出口段(长)，总长 。
1#施工支洞位于输水隧洞里程1+(输水线路里程
3+)，1#支洞长 ，其中支 0～支 0+，为进口段，支 0+～
支 0+，为洞身段，支 0+～支 0+，为连接段，1#支
洞坡度 24°。
2 地质条件
1#施工支洞工程区总体地势北高南低，山体总体
走向为南北向，与该区域主要构造线方向一致，为构
造侵蚀、剥蚀地貌。 1#施工支洞工程区沿线地层出露
简单，主要分布元古界震旦系(Z)及新生界第四系(Q)
松散堆积层，其地层走向总体与区域构造线方向一致，
呈北北东向。地层岩性特征为：震旦系下统澄江组
(Zac)：灰黄、紫红色，薄—中厚层状，中细粒长石岩
屑石英砂岩及中细粒岩屑石英砂岩。为主要地层，呈
带状分布。区域厚度>440m。
3 支洞基本条件
根据原施工支洞入口布置钻孔 ZK34 孔勘察揭
露，上部为第四系全新统残坡积层含砾粉质粘土，厚
度 ;下伏为震旦系下统澄江组石英砂岩，强风化，钻
孔揭露厚度 。透水率为 q=14～20Lu。
1#施工支洞地形坡度 30～40°，表层分布第四系
全新统残坡积层褐黄、浅灰色粉质粘土、含砾粉质粘
土。围岩处于断层破碎带，进口段岩体破碎，围岩类
别为Ⅴ类，为散体结构。围岩难于自稳，边墙、顶拱
极易坍塌变形，经常会边挖边塌，甚至出现冒顶，变
形破坏严重，成洞条件差。地下水位与季节关系密切，
进口段大部分位于地下水位以下，外水压力水头较小，
地下水活动轻微，岩石透水性与富水性中等。
4 涌水量估算公式选择
由于岩层倾向山体内侧，且受小江断裂带东支主
干断层 F1(宜良断裂)的影响，岩体破碎，很容易受断
裂的影响产生强透水岩层带，加剧1#施工支洞的涌水
量。根据《水利水电工程水文地质勘察规范》
(SL373—2007)并结合工程实际情况，选择古德曼公
式、佐藤邦明非稳定流公式估算隧洞最大涌水量。
5 相关数值的选取
上式中 K 为含水体渗透系数，根据 ZK34 孔所
做压(注)水试验成果，透水率 q=14～20Lu，折算成 K
值，约为 /d，×10-6m/s，ZK34所做压水试验深度远
低于 1#支洞连接段底板，因此更接近最大涌水量的实
际成果。
6 结 语
海马箐输水线路输水隧洞 1#施工支洞位于小江
断裂带东支 F1(宜良断裂)的影响，岩体破碎，很容易
受断裂的影响产生强透水岩层带，加剧 1#施工支洞的
涌水量。本文结合地形地质条件，参照《水利水电工
程水文地质勘察规范》(SL373—2007)中古德曼公式、
佐藤邦明非稳定流公式对 1#施工支洞进行涌水量估
算。参数的选取根据野外地表地质测绘，并结合钻探
成果进行估算取值，基本符合实际情况，为 1#施工支
洞施工过程中可能产生的涌水情况进行了预测，为施
工过程中排水工作提供了量化依据，也为地形地质条
件相似的地下洞室工程的涌水量估算提供了参考。
