隧洞工程施工安全技术规程

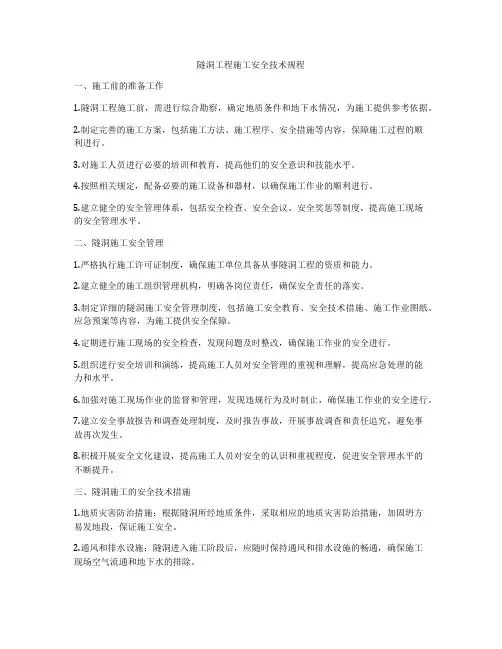

隧洞工程施工安全技术规程一、施工前的准备工作1.隧洞工程施工前，需进行综合勘察，确定地质条件和地下水情况，为施工提供参考依据。
2.制定完善的施工方案，包括施工方法、施工程序、安全措施等内容，保障施工过程的顺利进行。
3.对施工人员进行必要的培训和教育，提高他们的安全意识和技能水平。
4.按照相关规定，配备必要的施工设备和器材，以确保施工作业的顺利进行。
5.建立健全的安全管理体系，包括安全检查、安全会议、安全奖惩等制度，提高施工现场的安全管理水平。
二、隧洞施工安全管理1.严格执行施工许可证制度，确保施工单位具备从事隧洞工程的资质和能力。
2.建立健全的施工组织管理机构，明确各岗位责任，确保安全责任的落实。
3.制定详细的隧洞施工安全管理制度，包括施工安全教育、安全技术措施、施工作业图纸、应急预案等内容，为施工提供安全保障。
4.定期进行施工现场的安全检查，发现问题及时整改，确保施工作业的安全进行。
5.组织进行安全培训和演练，提高施工人员对安全管理的重视和理解，提高应急处理的能力和水平。
6.加强对施工现场作业的监督和管理，发现违规行为及时制止，确保施工作业的安全进行。
7.建立安全事故报告和调查处理制度，及时报告事故，开展事故调查和责任追究，避免事故再次发生。
8.积极开展安全文化建设，提高施工人员对安全的认识和重视程度，促进安全管理水平的不断提升。
三、隧洞施工的安全技术措施1.地质灾害防治措施：根据隧洞所经地质条件，采取相应的地质灾害防治措施，加固坍方易发地段，保证施工安全。
2.通风和排水设施：隧洞进入施工阶段后，应随时保持通风和排水设施的畅通，确保施工现场空气流通和地下水的排除。
3.爆破施工工艺：在进行隧洞爆破作业时，需严格遵守炸药使用规定和安全操作流程，确保爆破作业的安全进行。
4.支护及掌子面管理：在隧洞掌子面进行施工时，要根据地质条件和掌子面稳定性进行支护，确保隧洞的施工安全。
5.施工设备和机具安全：使用施工设备和机具时，要进行定期检查和维护，确保设备的正常运行，避免意外故障。
水利工程隧洞施工技术处理措施

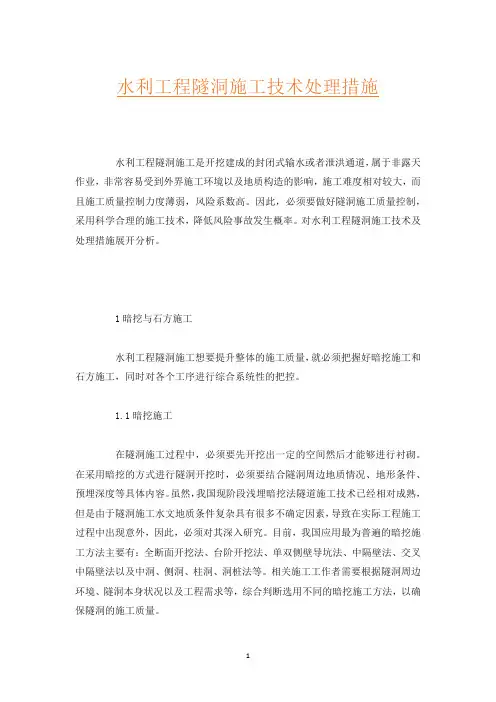

水利工程隧洞施工技术处理措施水利工程隧洞施工是开挖建成的封闭式输水或者泄洪通道，属于非露天作业，非常容易受到外界施工环境以及地质构造的影响，施工难度相对较大，而且施工质量控制力度薄弱，风险系数高。
因此，必须要做好隧洞施工质量控制，采用科学合理的施工技术，降低风险事故发生概率。
对水利工程隧洞施工技术及处理措施展开分析。
1暗挖与石方施工水利工程隧洞施工想要提升整体的施工质量，就必须把握好暗挖施工和石方施工，同时对各个工序进行综合系统性的把控。
1.1暗挖施工在隧洞施工过程中，必须要先开挖出一定的空间然后才能够进行衬砌。
在采用暗挖的方式进行隧洞开挖时，必须要结合隧洞周边地质情况、地形条件、预埋深度等具体内容。
虽然，我国现阶段浅埋暗挖法隧道施工技术已经相对成熟，但是由于隧洞施工水文地质条件复杂具有很多不确定因素，导致在实际工程施工过程中出现意外，因此，必须对其深入研究。
目前，我国应用最为普遍的暗挖施工方法主要有：全断面开挖法、台阶开挖法、单双侧壁导坑法、中隔壁法、交叉中隔壁法以及中洞、侧洞、柱洞、洞桩法等。
相关施工工作者需要根据隧洞周边环境、隧洞本身状况以及工程需求等，综合判断选用不同的暗挖施工方法，以确保隧洞的施工质量。
1.2石方施工隧洞爆破施工以前，必须根据实际隧洞工程地质资料进行论证以及爆破试验。
为了提高爆破效果在炸药品种的选择上，选择必须与地质性质以及围岩岩性相符合的炸药。
然后，在通过爆破试验选择合理的爆破数据、参数;其次，根据围岩岩性确定隧洞爆破周边的眼间距、抵抗线、堵塞长度、不偶合装药结构以及起爆顺序等具体数据，尤其是各个主爆孔的掏槽眼爆破数据，保证爆破眼残留率硬岩在百分之八十以上，中硬岩达到百分之六十以上。
同时，在隧洞端面上设置临时监控面，进一步保证整个爆破效果的精准度，有效减少爆破过程中对隧洞周围衬砌围岩的破坏，确保围岩的完整与稳定性。
此外，爆破过程分段进行，当完成一段爆破施工之后，要及时进行欠挖修整和钢拱架喷锚支护工作。
隧洞施工缝技术要点总结
隧洞施工缝技术要点总结引洮供水一期工程，总干渠6#隧洞龚家寨标段隧洞洞身砼浇筑采用钢模台车支护，台车设计长10m，存在较多的环向施工缝。
施工缝中橡胶止水带属于结构永久部分，在绑扎钢筋和支模时，止水带必须采用可靠的固定措施，避免在砼振捣及浇筑时发生位移，保证在砼中的正确位置达到设计图纸要求。
本文根据施工现场经验进行了总结，为同类项目施工提供指导意见。
隧洞；施工缝；技术；总结一、工程概况及止水设计（一）工程概况引洮供水一期工程位于甘肃省中部，水源为位于甘肃省卓尼县境内的洮河九甸峡水利枢纽。
总干渠工程规模为大（2）型，主要建筑物为Ⅱ等工程。
引洮供水一期工程6＃隧洞龚家寨标段桩号范围36+000～39＋900，标段全长3900m，横断面型式为类马蹄形，成型断面尺寸4.72×4.93m（B×H），设计引水流量32m3/s，加大流量36m3/s，设计纵坡1/1500。
（二）设计衬砌类型及止水设计隧洞衬砌类型：根据设计图纸要求，隧洞采用C20钢筋混凝土衬砌。
根据地质围岩类型不同，采用不同的衬砌断面形式，Ⅲ-1型混凝土衬砌厚度40cm；Ⅲ-2型混凝土衬砌厚度25cm；Ⅲ-3型混凝土衬砌厚度30cm；Ⅲ-4型混凝土衬砌厚度35cm。
本标段Ⅲ-3型衬砌断面总长2790m，Ⅲ-4型衬砌断面总长1110m。
隧洞混凝土浇筑按先浇筑底板带30cm小边墙，后浇筑洞身段的施工作业顺序。
底板无模浇筑、小边墙定型模板浇筑、洞身钢模台车浇筑。
底板及小边墙、洞身按10m跨跳仓浇筑。
环向结构缝设计：在隧洞迎水面12cm处设置“652”橡胶止水带，规格尺寸为280×10×R14×Ф12mm。
聚乙烯低密闭孔泡沫板填内侧缝，锯沫水泥砂浆填迎水面外侧缝。
结构缝缝宽20mm。
纵向施工缝设计：30cm小边墙和墙身砼浇筑接触处，设纵向施工缝，止水采用2mm厚镀锌铁皮，加工成“{”形状，两翼卷边并各伸入混凝土10cm。
隧洞施工方案及施工方法
隧洞工程施工方案及施工方法一、隧洞施工方案1.在施工中，由于竖井深度较深，针对不同的地质情况，采用不同的施工方法：Ⅱ类围岩采用井圈背板常规施工法，设临时锁口，风镐开挖，短进尺，弱爆破，先护后挖，支撑紧跟等综合治理措施，稳扎稳打，步步为营，安全开挖。
Ⅴ类围岩采用全断面分层向下钻爆法开挖。
喷射砼支护，人工安设大块可拆卸式（拼装式）钢模板衬砌井壁。
采用人工配合0.565m3长绳悬吊式抓岩机装碴，井口利用塔架安设卷扬机提升3m3双钩底部自卸式吊桶出碴。
ZLC-40装载机配合5t自卸汽车运至弃碴场。
1.洞口开挖石方开挖采用YT28型手风钻钻孔，梯段爆破开挖，预裂爆破。
在开挖之前首先把面层积水引向开挖区之外。
开挖施工自上而下分层开挖。
2.隧洞洞挖施工分上下两个台阶进行开挖，先开挖上台阶，待贯通后由内向外开挖下台阶，并由内向外施作衬砌。
隧洞开挖采用微振控制爆破技术，减少对围岩的扰动，利用YT－28手风钻钻孔，人工装药。
出渣方式为无轨运输，扒渣机装渣，自卸汽车运渣。
3.支护工程(1)明挖边坡锚杆施工方法洞脸边坡锚杆施工作业，采用搭设钢管脚手架和简易操作平台的方法进行。
钻孔采用TY-28型气腿钻，按设计孔位及角度钻进，孔径Φ42mm，达到设计孔深后，用高压风清孔；锚杆采用“先注浆后安插锚杆”的方法施工。
(2)洞口锁口支护洞口岩体卸荷松弛，完整性差，按Ⅴ类围岩进行支护，进洞开挖前洞口进行锁口支护。
支护方案如下：对洞口段拱部外侧面进行双排超前φ22锚杆支护，锚杆长4米，间距0.5m。
洞内20m段必要时设钢支撑加强支护。
(3)洞内锚喷施工采用Φ22锚杆，采用TY-28风钻钻孔。
喷砼施工采用湿喷工艺，根据围岩及设计要求进行挂网及系统锚杆喷砼支护。
喷砼支护施工所有喷砼料，由拌和站供料。
4.混凝土工程本工程混凝土均在拌和站集中搅拌，水平运输采用汽车罐。
混凝土衬砌采用定制钢模台车，用I18的槽钢焊成主体架，模板采用多块铰接。
砼采用泵送入模。
水利工程隧洞开挖施工技术措施

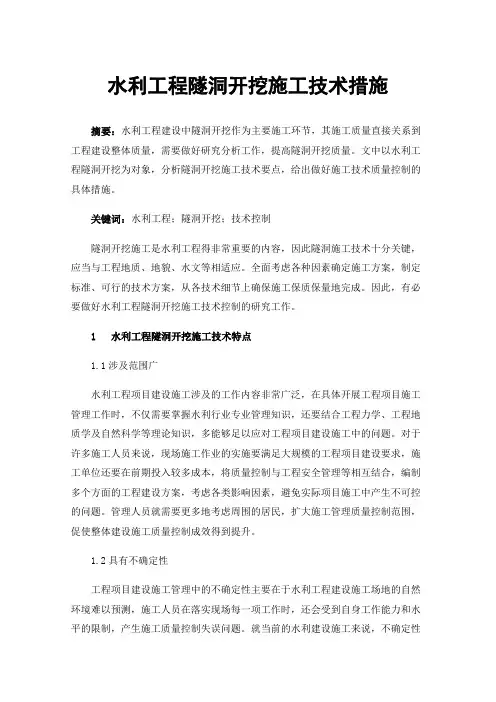

水利工程隧洞开挖施工技术措施摘要：水利工程建设中隧洞开挖作为主要施工环节，其施工质量直接关系到工程建设整体质量，需要做好研究分析工作，提高隧洞开挖质量。
文中以水利工程隧洞开挖为对象，分析隧洞开挖施工技术要点，给出做好施工技术质量控制的具体措施。
关键词：水利工程；隧洞开挖；技术控制隧洞开挖施工是水利工程得非常重要的内容，因此隧洞施工技术十分关键，应当与工程地质、地貌、水文等相适应。
全面考虑各种因素确定施工方案，制定标准、可行的技术方案，从各技术细节上确保施工保质保量地完成。
因此，有必要做好水利工程隧洞开挖施工技术控制的研究工作。
1 水利工程隧洞开挖施工技术特点1.1涉及范围广水利工程项目建设施工涉及的工作内容非常广泛，在具体开展工程项目施工管理工作时，不仅需要掌握水利行业专业管理知识，还要结合工程力学、工程地质学及自然科学等理论知识，多能够足以应对工程项目建设施工中的问题。
对于许多施工人员来说，现场施工作业的实施要满足大规模的工程项目建设要求，施工单位还要在前期投入较多成本，将质量控制与工程安全管理等相互结合，编制多个方面的工程建设方案，考虑各类影响因素，避免实际项目施工中产生不可控的问题。
管理人员就需要更多地考虑周围的居民，扩大施工管理质量控制范围，促使整体建设施工质量控制成效得到提升。
1.2具有不确定性工程项目建设施工管理中的不确定性主要在于水利工程建设施工场地的自然环境难以预测，施工人员在落实现场每一项工作时，还会受到自身工作能力和水平的限制，产生施工质量控制失误问题。
就当前的水利建设施工来说，不确定性特点主要表现在施工过程中可能产生的自然环境灾害。
部分水利工程建设施工场地容易引发山体滑坡、泥石流、地震或者台风等自然灾害，增大施工管理中的不确定性。
更重要的是，项目建设施工作业的开展还会受到工程项目设计难度高等因素的影响，并且管理人员的重视程度不足，也会在后期引发更多影响施工质量的因素，难以确保工程管理的稳定性和可靠性。
隧洞施工技术要求
1总则1.1本施工技术要求依据*************工程施工图及相关规程、规范进行编制，主要用于隧洞段工程的施工，其它次要及临时工程可以参照执行。
1.2施工应满足设计要求，施工单位在监理的监督下严格依据设计图纸施工，同时严格执行本施工技术要求和有关规范。
1.3施工单位应尽可能的搜集该工程的相关资料，结合施工场地条件编制施工组织设计，经监理审批同意后方可施工。
1.4枢纽工程区所修施工道路的道路排水及路面处理应有具体措施，以保证工程场内交通的畅通无阻。
1.5施工废水及泥浆应经适当处理后方可排入河道，施工场地不允许泥水漫浸。
做好施工期环保。
1.6工程完工后，由建设方工程管理局召集建设、监理、设计、施工方共同进行初验，不合格者由施工方返工，直至合格。
1.7施工中如发觉本要求和设计图纸有不妥之处，或遇到实际状况有特殊变更时，可提出建议或处理措施，并和设代或有关单位共同探讨解决。
1.8施工中若对设计和本要求有异议，应刚好通过施工单位的技术负责人向监理和设计单位提出建议或看法，但在未得到修改通知时，不得随意变更设计进行施工，否则产生的一切后果自负。
2测量放线2.1隧洞施工前，由设计单位向施工单位供应相关测量资料并进行技术交底。
2.2隧洞开工时，施工单位应对限制点进行复核，再对隧洞的轴线、里程、高程等作施工定线放样，相关单位依据规定必需进行复核，无误方可施工。
2.3洞外高程标识可依据须要埋设，但每个洞口旁边至少应有两个高程限制点。
2.4洞口旁边的限制点，应有利于施工放样及测设进、出口地形点。
隧洞限制座标点应延长埋点，以防施工中破坏。
2.5洞内施工导线点，宜50m左右选埋一点，施工导线必需留意校核，杜绝错误的发生。
2.6隧洞贯穿后，应刚好进行贯穿测量，对贯穿误差进行调整和支配，并将绘制的纵、横剖面图提交建设单位。
2.7其余应遵照《水利水电工程施工测量规范》（SL52—93）相关规定。
3开挖3.1说明本章规定适用于施工图纸中竖（斜）井和隧洞段的开挖。
隧洞工程施工安全技术规程
隧洞工程施工安全技术规程一、总则隧洞工程施工安全技术规程是为了加强隧洞工程施工安全管理，保障施工人员生命财产安全，确保工程质量、进度和投资效益，根据国家有关法律法规、标准规范和铁路建设实际情况而制定的。
本规程适用于新建、改建铁路隧洞工程施工。
二、术语1. 隧洞工程：指铁路、公路、水工等领域的隧道工程。
2. 施工安全：指在施工过程中，采取一系列措施，预防事故的发生，保障人员生命财产安全。
3. 安全生产：指在生产过程中，贯彻“安全第一，预防为主，综合治理”的方针，实施安全生产管理。
三、施工准备1. 施工调查及现场规划：在施工前，对隧洞工程现场进行调查，了解地形地貌、地质条件、水文地质等信息，并根据调查结果制定施工组织设计、施工方案和安全措施。
2. 施工设备及材料：根据施工需要，准备相应的施工设备、材料和安全防护用品，并确保其质量符合国家有关标准。
3. 人员培训：对施工人员进行安全教育和技能培训，提高施工人员的安全意识和操作技能。
四、施工安全技术要求1. 洞身开挖：按照设计要求进行洞身开挖，合理布置施工工序，确保开挖面稳定。
采用合理的开挖方法和支护措施，防止坍塌事故的发生。
2. 初期支护：在洞身开挖后，及时进行初期支护，控制围岩变形和松弛，确保施工安全。
3. 二次衬砌：在初期支护完成后，进行二次衬砌施工，提高隧洞结构的稳定性和耐久性。
4. 施工排水：在施工过程中，做好排水工作，防止水害事故的发生。
5. 通风照明：保证施工过程中的通风和照明，确保施工人员呼吸新鲜空气和视线良好。
6. 施工临时设施：合理设置施工临时设施，如临时道路、临时宿舍、临时食堂等，保障施工人员的生活和安全。
7. 施工机械设备：合理选择和使用施工机械设备，定期进行维护保养，防止机械设备故障引发安全事故。
8. 施工监测：对隧洞工程施工过程进行监测，及时掌握工程质量和施工安全情况，发现问题及时处理。
五、施工安全管理1. 安全生产责任制：明确各级管理人员和施工人员的安全生产责任，落实安全生产措施。
隧洞衬砌混凝土施工技术交底
隧洞衬砌混凝土施工技术交底一、施工准备二次衬砌采用全液压钢模衬砌台车施工，先墙后拱一次性浇注。
衬砌施工工艺流程见下图：首先进行施工准备工作：检查断面是否有欠挖，对欠挖部分凿除。
对各种机械、设备进行检查、检修，确保设备能在施工期间正常运转。
对上一循环接缝处的砼进行凿毛、清洗，并刷一层水泥浆以使新旧砼接合良好。
二、钢筋施工①钢筋加工和运输：所有钢筋在加工场成型，自卸车运至施工现场。
②钢筋安装：所有结构钢筋采用人工绑扎，钢筋安装位置、间距、保护层及各部分钢筋的大小及尺寸，均应符合施工详图及有关文件的规定。
钢筋保护层按施工详图要求布置与预留（单面焊10d，双面焊5d，绑扎35d，保护层厚度5cm）。
在多排钢筋之间，应用短钢筋支撑以保证位置准确，确保混凝土保护层厚度。
安装后的钢筋，应有足够的刚性和稳定性。
在钢筋架设完毕，未浇混凝土之前，须按照设计图纸进行详细检查，并作好检查记录。
在混凝土浇筑过程中，应安排值班人员经常检查钢筋架立位置，如发现变形应及时矫正，严禁为方便混凝土浇筑擅自移动或割除钢筋。
③钢筋接头：在加工厂中，钢筋的接头采用电弧焊（搭接焊、帮条焊等）；现场钢筋焊采用手工电弧焊（搭接）；直径在25mm以下的非受力钢筋接头则采用绑扎接头。
三、台车定位模板台车就位前先准确定出隧洞中线及断面标高，在测量时要考虑混凝土浇注时的变形量5cm。
衬砌台车就位前必须整修、打磨光洁，涂刷脱模剂，以便脱模。
衬砌台车就位后进行测量控制，灌筑前进行复核。
台车下部支垫稳固，上部及两侧面用丝杠支撑牢固，防止晃动、变形。
按衬砌断面尺寸加工安装堵头模板，封堵端部混凝土。
安装模板时注意安设止水带、泡沫板及预留孔洞的位置。
回填灌浆管顶拱120o范围设置，间、排距2.5m,深入围岩50mm以上。
四、止水带、泡沫板施工每10m一跨，设伸缩缝，安装止水带和泡沫板填缝。
止水带（泡沫板）施工工艺流程：挡头模板钻钢筋孔一崎钢筋卡一嗷置止水带（泡沫板）一►灌注混凝土拆挡头板吓一环止水带（泡沫板）定位施作方法:环向施工缝止水带距迎水面20cm,沿衬砌轴线每隔不大于0.5m钻一”12的钢筋孔。
