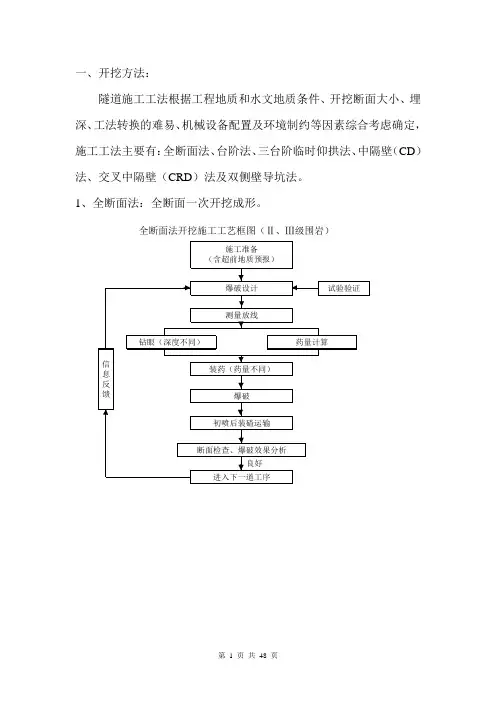

一、开挖方法：隧道施工工法根据工程地质和水文地质条件、开挖断面大小、埋深、工法转换的难易、机械设备配置及环境制约等因素综合考虑确定，施工工法主要有：全断面法、台阶法、三台阶临时仰拱法、中隔壁（CD）法、交叉中隔壁（CRD）法及双侧壁导坑法。
1、全断面法：全断面一次开挖成形。
全断面法开挖施工工艺框图（Ⅱ、Ⅲ级围岩）第 2 页共48 页2、台阶法：分上下台阶开挖。
台阶法开挖施工工艺框图（Ⅳ级围岩）3、三台阶临时仰拱法：示 意三台阶临时仰拱开挖施工工艺框图（Ⅳ级围岩）4、中隔壁（CD）法：中隔壁（示 意CD法开挖施工工艺框图（Ⅳ级围岩）第10 页共48 页5、交叉中隔壁（CRD）法：交叉中隔壁（）法施工工序横断面示 意CRD开挖法施工工艺框图（Ⅴ级围岩）第12 页共48 页6、双侧壁导坑法：双侧壁导坑法施工工序横断面双侧壁导坑法开挖工艺框图（Ⅴ级围岩）第15 页共48 页注：表中“●”为推荐使用，“○”为可使用，在施工中可根据实际情况选用。
为充分发挥围岩自承作用，容许围岩和初期支护有一定的变形，而将设计开挖断面作适当扩大的预留量，一般规定若下：Ⅱ级围岩3～5cm，Ⅲ级围岩5～8cm，Ⅳ级围岩8～10cm，Ⅴ级围岩10～15cm。
二、支护：支护包括超前支护、临时支护和初期支护。
1、超前支护包括：超前锚杆支护、超前小导管支护、超前长管棚支护及超前预注浆加固围岩支护。
大管棚施工工艺框图洞口段超前长管棚横断面布置图注：本图尺寸除钢筋直径，壁厚以毫米计及注明者外，其余均以厘米计。
钢管展示图钢 管钢筋笼断面示意图钢筋笼示意图钢管连接接头示意图洞口段超前长管棚设计图接头示意图导向墙工字钢架正面布置图说明：1、本图尺寸均以毫米计。
2、各单元由Ⅰ18型钢、连接钢板焊接成型，单元间由螺栓连接， 钢架宜现场预制，钢架拱脚垫钢板，接头处焊缝应严格按照 钢结构的有关要求进行，焊缝高度不小于6mm。
3、钢架各半径尺寸按中心线计算。
隧道工程施工工艺
隧道工程施工工艺•简介：隧道工程施工工艺．要紧内容包含：总体方案（施工原则；施工布置；总体方案）；隧道施工测量操纵（地表平面操纵；洞口联系测量；测量方法及措施；隧道贯穿误差的调整）；洞口工程等．一、总体方案（一）施工原则使用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。
软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。
施工中进行超前地质预报，使用先进的量测探测技术对围岩提早做出推断，拟定相应的施工方案。
（二）施工布置隧道根据施工现场场面状况，使用单向掘进，隧道进口布置一个隧道专业机械化施工队。
洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。
隧道路面待贯穿后从洞口反向施工。
根据地形地貌及工期要求，本隧道不设施工支洞。
（三）总体方案二、隧道施工测量操纵为保证隧道贯穿精度，拟定如下测量操纵方案：1、地表平面操纵（1）为保证洞口投点的相对精度，平面操纵网根据设计提供的操纵点与实地地形情况布设精密操纵网，并保证洞口邻近有二个或者二个以上的精密操纵网点。
（2）地表操纵网通过多次复测，复测无误后方可引线进洞的测量工作。
2、洞口联系测量为保证地面操纵测量精度很好地传递到洞内，使用如下洞口操纵测量方案：（1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线操纵点。
（2）洞口邻近在基础稳固处埋设2～4个水准点，与地表水准操纵网级网观测及平差计算，以便于隧道进洞水准测量。
3、测量方法及措施（1）地表平面操纵测量选用全站仪施测，建立四等导线操纵网，并把隧道中线与横向轴线纳入操纵网内以保证放样精度。
（2）高程操纵按四等网施测，用自动按平水准仪施测，精度至毫米。
（3）洞内操纵测量与地表操纵测量按同等精度建网，施工中线测量使用全站仪。
（4）具体要点：A、项目部测量组负责地表平面操纵测量、高程操纵测量与洞内引线操纵测量，提供正确的进洞方位与高程点。
隧道工程衬砌施工工艺及技术要求

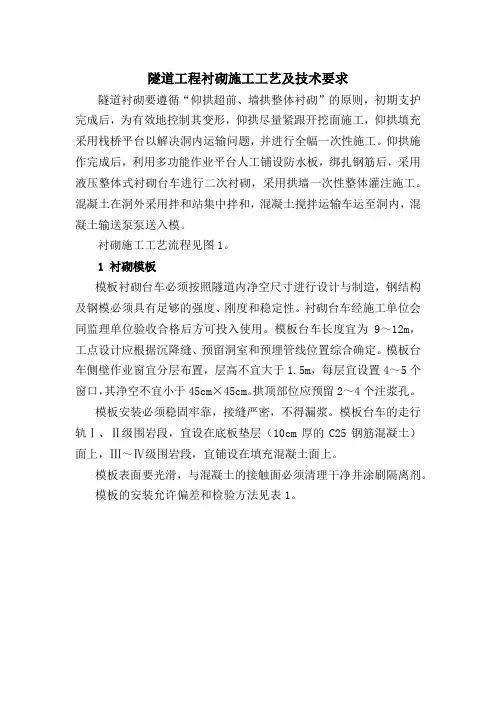

隧道工程衬砌施工工艺及技术要求隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。
衬砌施工工艺流程见图1。
1 衬砌模板模板衬砌台车必须按照隧道内净空尺寸进行设计与制造，钢结构及钢模必须具有足够的强度、刚度和稳定性。
衬砌台车经施工单位会同监理单位验收合格后方可投入使用。
模板台车长度宜为9～12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。
模板台车侧壁作业窗宜分层布置，层高不宜大于1.5m，每层宜设置4～5个窗口，其净空不宜小于45cm×45cm。
拱顶部位应预留2～4个注浆孔。
模板安装必须稳固牢靠，接缝严密，不得漏浆。
模板台车的走行轨Ⅰ、Ⅱ级围岩段，宜设在底板垫层（10cm厚的C25钢筋混凝土）面上，Ⅲ～Ⅳ级围岩段，宜铺设在填充混凝土面上。
模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂。
模板的安装允许偏差和检验方法见表1。
图1 衬砌施工工艺流程图表1 模板安装允许偏差和检验方法序号 项 目允许偏差（mm ）检验方法 1 边墙角 ±15 尺量 2 起拱线 ±10 尺量 3 拱顶 +10、0 水准测量 4 模板表面平整度 5 2m 靠尺和塞尺5相邻浇筑段表面高低差±10尺量2 衬砌钢筋钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等均监控量测确定施作二衬时间 施工准备台车移位台车定位施作止水带隐蔽检查灌筑混凝土台车脱模退出养 护1.敷设防水板及盲沟2.中线水平放样3.铺设衬砌台车轨道1.水平定位立模2.拱部中心线定位3.边墙模板净空定位 1.清理基底2.装设钢制挡头模板3.装设止水条 1.自检2.监理工程师隐检洞外混凝土拌合混凝土运输混凝土泵送捣 固涂刷脱模剂应清除干净；加工后的钢筋表面不应有削弱钢筋截面的伤痕；利用冷拉方法矫直伸长率：Ⅰ级钢筋不得超过2％，Ⅱ级钢筋不得超过1％。
公路隧道技术标准

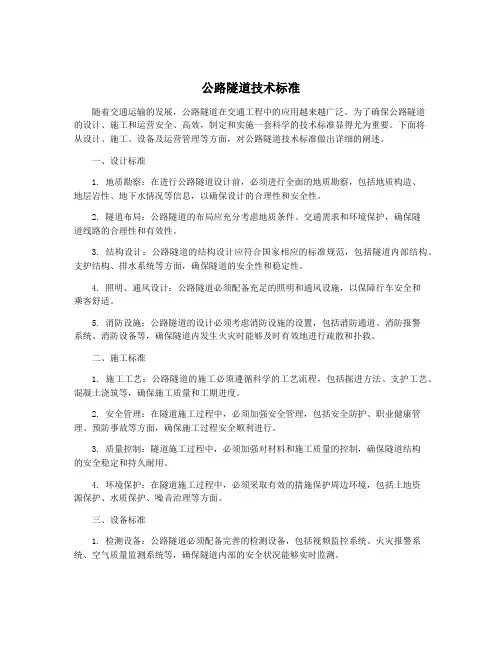

公路隧道技术标准随着交通运输的发展，公路隧道在交通工程中的应用越来越广泛。
为了确保公路隧道的设计、施工和运营安全、高效，制定和实施一套科学的技术标准显得尤为重要。
下面将从设计、施工、设备及运营管理等方面，对公路隧道技术标准做出详细的阐述。
一、设计标准1. 地质勘察：在进行公路隧道设计前，必须进行全面的地质勘察，包括地质构造、地层岩性、地下水情况等信息，以确保设计的合理性和安全性。
2. 隧道布局：公路隧道的布局应充分考虑地质条件、交通需求和环境保护，确保隧道线路的合理性和有效性。
3. 结构设计：公路隧道的结构设计应符合国家相应的标准规范，包括隧道内部结构、支护结构、排水系统等方面，确保隧道的安全性和稳定性。
4. 照明、通风设计：公路隧道必须配备充足的照明和通风设施，以保障行车安全和乘客舒适。
5. 消防设施：公路隧道的设计必须考虑消防设施的设置，包括消防通道、消防报警系统、消防设备等，确保隧道内发生火灾时能够及时有效地进行疏散和扑救。
二、施工标准1. 施工工艺：公路隧道的施工必须遵循科学的工艺流程，包括掘进方法、支护工艺、混凝土浇筑等，确保施工质量和工期进度。
2. 安全管理：在隧道施工过程中，必须加强安全管理，包括安全防护、职业健康管理、预防事故等方面，确保施工过程安全顺利进行。
3. 质量控制：隧道施工过程中，必须加强对材料和施工质量的控制，确保隧道结构的安全稳定和持久耐用。
4. 环境保护：在隧道施工过程中，必须采取有效的措施保护周边环境，包括土地资源保护、水质保护、噪音治理等方面。
三、设备标准1. 检测设备：公路隧道必须配备完善的检测设备，包括视频监控系统、火灾报警系统、空气质量监测系统等，确保隧道内部的安全状况能够实时监测。
2. 紧急救援设备：公路隧道必须配备紧急救援设备，包括应急照明设备、检修车辆、应急通讯设备等，确保隧道内发生事故时能够迅速进行紧急救援。
3. 通风设备：公路隧道必须配备高效的通风设备，确保隧道内空气质量能够满足行车和乘客的需求。
隧道施工工艺标准
隧道施工工艺标准目的:为了方便各作业队管理,直观明了地执行施工标准。
一.开挖1. 超挖允许值必须符合下表规定:2。
欠挖:隧道开挖不允许欠挖，当围岩完整、石质坚硬时，允许岩石个别突出部分侵入衬砌（每1m2不得大于0。
1m2、高度不得大于5cm）。
拱脚和墙角以上1m范围内严禁欠挖.3。
前后两次开挖接茬台阶:采用风钻打眼，炮眼深度在3m以内时，两茬炮衔接处台阶不得大于25cm。
4. 开挖平整度:用隧道周边炮眼痕迹保存率来衡量，必须满足下表规定。
要求围岩好的各队做好光面爆破工作。
二.支护1.钢架（型钢、格栅钢架)支护钢架底部超挖必须用砼垫块，严禁用片石或虚碴支垫,严禁欠挖.钢架之间螺栓连接牢固，垫板螺栓孔需用钻床钻孔,严禁气割烧孔。
2.锚杆(砂浆锚杆、组合中空锚杆）锁脚锚杆和系统砂浆锚杆必须按设计长度及根数打设，按要求注满砂浆；拱部设计有组合中空锚杆的地段,必须严格按设计长度及根数打设及注浆。
3.连接筋按设计钢筋直径及长度下料，环向间距按一米安设，焊接牢固。
4.超前支护（超前小导管、超前锚管）在设计有超前小导管或超前锚管的地段，严格按照设计长度下料，按设计数量和环向间距打设，打设完毕后必须注浆，纵向搭接长度，严格按照设计长度进行搭接。
5.喷射砼喷射砼要求密实、平整，厚度不得小于设计厚度（用钢筋头埋设喷射砼厚度标志），喷射完后严禁出现肋骨状拱架,不平顺的需补喷；上下台阶钢架交接处喷射砼要凿除高出部分，补喷顺接平整。
喷射混凝土标准效果图三.仰拱及填充1.开挖仰拱开挖最大超挖不得大于25cm，不得有欠挖。
当围岩完整、石质坚硬时，允许岩石个别突出部分侵入衬砌（每1m2不得大于0。
1m2、高度不得大于5cm)。
两侧与二衬相接的施工缝下2米范围内不得有欠挖。
若是石质围岩，需将基坑内虚碴清理干净，并用高压水冲洗干净后，再喷射初支混凝土;若是土质地基,或者有部分溶槽中充填粘土，需做地基承载力试验，承载力不合格需处理后，把基坑内杂物清理干净并用高压风把浮尘吹掉后再喷射初支混凝土.2.初期支护与拱部要求相同，要求表面平顺、密实,厚度不小于设计值.3.仰拱3。
隧道工程施工方法及工艺

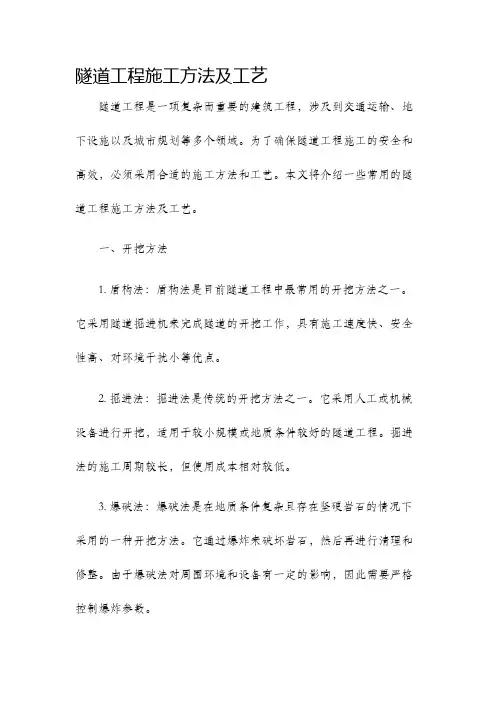

隧道工程施工方法及工艺隧道工程是一项复杂而重要的建筑工程，涉及到交通运输、地下设施以及城市规划等多个领域。
为了确保隧道工程施工的安全和高效，必须采用合适的施工方法和工艺。
本文将介绍一些常用的隧道工程施工方法及工艺。
一、开挖方法1. 盾构法：盾构法是目前隧道工程中最常用的开挖方法之一。
它采用隧道掘进机来完成隧道的开挖工作，具有施工速度快、安全性高、对环境干扰小等优点。
2. 掘进法：掘进法是传统的开挖方法之一。
它采用人工或机械设备进行开挖，适用于较小规模或地质条件较好的隧道工程。
掘进法的施工周期较长，但使用成本相对较低。
3. 爆破法：爆破法是在地质条件复杂且存在坚硬岩石的情况下采用的一种开挖方法。
它通过爆炸来破坏岩石，然后再进行清理和修整。
由于爆破法对周围环境和设备有一定的影响，因此需要严格控制爆炸参数。
二、支护工艺1. 隧道衬砌：隧道衬砌是用于保护隧道结构及增强其稳定性的重要工艺。
常见的隧道衬砌材料包括混凝土、钢板和纤维增强复合材料等。
在施工过程中，应根据地质条件和隧道设计要求选择合适的衬砌方法和材料。
2. 土工格栅：土工格栅是隧道支护工程中的一种地基加固材料。
它采用网格状结构，能够有效分散土体的应力，提高土体的强度和稳定性。
土工格栅也可以在隧道施工过程中用作土质支护或隔离层。
3. 预应力锚杆：预应力锚杆是一种用于加固隧道的支护材料。
它通过在锚固段施加预应力，使锚杆与围岩形成紧密的连接，提高隧道结构的稳定性和承载能力。
三、施工管理1. 安全管理：在隧道工程施工过程中，安全管理是至关重要的环节。
施工单位应制定详细的安全管理方案，并确保施工人员经过相关培训和持证上岗。
同时，应配备合适的安全设施和设备，确保施工现场的安全。
2. 质量管理：质量管理是保证隧道工程施工质量的关键。
施工单位应建立严格的质量控制体系，对施工过程中的各个环节进行监控和检测，确保施工质量符合设计要求。
3. 进度管理：隧道工程通常具有较长的施工周期，因此进度管理是必不可少的。
隧道内装修工程施工工艺
隧道内装修工程施工工艺一、施工准备1. 设计准备：根据隧道使用功能、规模、地质条件、交通组织、安全、环保、经济等要求，结合现场实际情况，制定合理的隧道内装修设计方案。
2. 材料准备：根据设计要求，选择符合隧道内装修标准的材料，并进行性能检测和质量验收。
3. 施工设备准备：根据施工需求，配置相应的施工设备，包括机械设备、工具、仪器等。
4. 施工人员准备：组织具有相关专业技能和经验的施工人员，并进行技术培训和安全教育。
二、施工工艺1. 隧道内墙面装修：（1）基层处理：对隧道内墙面进行清理、平整、打磨，确保基层牢固、平整、干净。
（2）防水处理：针对隧道内墙面进行防水处理，提高墙面的防水性能。
（3）抹灰施工：按照设计要求，分层抹灰，确保墙面平整、坚实。
（4）装饰层施工：在抹灰层上进行装饰层施工，如涂料、壁纸、瓷砖等，根据设计要求选择合适的施工方法。
2. 隧道内顶面装修：（1）基层处理：对隧道内顶面进行清理、平整、打磨，确保基层牢固、平整、干净。
（2）防火、防潮处理：针对隧道内顶面进行防火、防潮处理，提高顶面的防火、防潮性能。
（3）抹灰施工：按照设计要求，分层抹灰，确保顶面平整、坚实。
（4）装饰层施工：在抹灰层上进行装饰层施工，如涂料、吊顶等，根据设计要求选择合适的施工方法。
3. 隧道内地面装修：（1）基层处理：对隧道内地面进行清理、平整、打磨，确保基层牢固、平整、干净。
（2）防滑、耐磨处理：针对隧道内地面进行防滑、耐磨处理，提高地面的防滑、耐磨性能。
（3）铺设找平层：按照设计要求，铺设找平层，确保地面平整。
（4）铺设面层：在找平层上铺设面层，如瓷砖、大理石、环氧地坪等，根据设计要求选择合适的施工方法。
4. 隧道内设施安装：（1）给排水系统：按照设计要求，安装给排水管道、阀门等设施。
（2）供电系统：按照设计要求，安装电缆、配电箱、开关等设施。
（3）照明系统：按照设计要求，安装照明设备、线路等设施。
（4）通风空调系统：按照设计要求，安装通风空调设备、管道等设施。
隧道工程明洞施工工艺标准
2 明洞施工工艺2. 1 总则2. 1. 1 适用范围本标准适用于采用钻爆法施工的山岭交通隧道和城市交通隧道。
2. 1. 2 编制参考标准及规范2. 1. 2. 1 公路工程技术标准(JTJ001 －97)。
2. 1. 2. 2 公路隧道勘测规程(JTJ063 －85)。
2. 1. 2. 3 公路隧道设计规范(JTGD70－2004)。
2. 1. 2. 4 公路工程抗震设计规范(JTJ004 －89)。
2. 1. 2. 5 公路隧道施工技术规范(JTJ042－94)。
2. 1. 2. 6 公路工程质量检验评定标准(JTGF80/1-2004)。
2. 2 术语2. 2. 1 明洞明洞是用明挖法修建的隧道。
它是在露天的路堑地面上，或是在敞口的基坑内，先修筑结构物，然后再回填覆盖土石。
明洞一般修筑在隧道的进出口处，当遇到地质状况差且洞顶覆盖层薄，用暗挖法难以进洞时，或洞口路堑边坡上有落石而危及行车安全时，或铁路、公路、河渠必须在隧道上方通过且不宜做立交桥或涵渠时，均需要修建明洞。
明洞的结构类型因地形、地质和危害程度的不同而有许多种型式，采用最多的是拱式明洞和棚式明洞两种。
拱形明洞类型及适用条件表2.2.2注：①1：m设计回填坡率；② 1：m'实际回填坡率；③ 1：n边坡开挖坡率。
2. 2. 2 拱式明洞拱式明洞的结构形式与一般隧道基本相似，也是由拱圈、边墙和仰拱或铺底组成。
但是，由于它周围是回填的土石，得不到可靠的围岩抗力因而结构的截面尺寸要略大一些。
拱式明洞结构坚固，可以抵抗较大的推力，2.2.2。
2.2. 3 棚式明洞（简称棚洞）当山坡的坍方、落石数量较少，山体侧向压力不大，或因受地质、地形限制，难（简称棚洞）。
棚式明洞常见的结构类型有墙式、钢2.2.3和图 2.2.3-1 、图 2.2.3-2 、图2.2.3-3 。
2. 3. 1 . 1 施工人员必须熟悉明洞地段工程地质状况。
棚式明洞结构分类与适用条件 表 2.2.3结构型式图号 说明附注 墙式 图 2.2.3-1 1. 运营线路在高陡山坡下， 以路堑或半填半挖通过的地段 2. 路堑坍方，山侧压力不大，山坡落石流泥量少3. 受地形限制， 外侧基础狭窄， 或内外墙基础软硬不 均，不宜修建拱形明洞时4. 地基承载力在 0.25MPa 以上5. 当基岩埋藏深而上部覆盖层稳定可靠者， 基础可设置在稳固地层上刚架式 图 2.2.3-2 1. 路堑边坡有少量落石掉块 2. 地基承载力要求在 0.6MPa 以上3. 基石埋藏较深， 上部覆盖层稳定性差， 但基础可下至基岩者4. 在两座隧道间修建，有助于运营通风5. 节省圬工6. 为适应地形、 地质条件， 刚架可采用等跨或不等跨式柱式 图 2.2.3-31. 路堑边坡有小量落石掉块2. 地基承载力不高或基岩埋藏浅3. 结构简单，预制吊装方便，但稳定性不及刚架式2 .3 施工准备2. 3. 1 技术准备2. 3. 1 . 2 核对明洞的长度与结构类型的设置是否与地形、地貌、地质等条件相适 应。
