4.1电路图 第一课时
浙教版八年科学上册4.1电路图
电阻器的电阻值大小与材料、 长度和横截面积等因素有关。
电阻器在电路中可以用来调节 电压和电流，实现电路参数的
调整和信号的衰减。
常见的电阻器有碳膜电阻、金 属膜电阻、线绕电阻等。
电容器
01
02
电容器是用来储存电荷 的元件，常用符号C表示。
电容器的电容值大小与 极板面积、极板间距和 介质等因素有关。
03
浙教版八年科学上册4.1电路图
目录
• 引言 • 电路图基础知识 • 电路元件介绍 • 电路图的识别与分析 • 电路图的绘制与实例 • 总结与回顾
01 引言
主题简介
电路图是表示电路中各个元件 之间连接关系的一种图形符号 表示方法。
通过电路图，可以清晰地了解 电路中各个元件的连接方式、 电流流向和电压分配等情况。
断器、断路器等。
电路图的绘制规则
01
02
03
04
国家标准
采用国家规定的图形符号和文 字符号进行绘制。
布局合理
元件布置要合理，便于阅读和 分析。
连接清晰
导线连接要清晰，避免交叉和 重叠。
标注完整
标注要完整、清晰、准确，包 括元件代号、参数等。
03 电路元件介绍
电阻器
01
02
03
04
电阻器是用来限制电流的元件 ，常用符号R表示。
符号简化
对于常用的元件和电路结构，可以使用简化 的符号来表示，以提高绘图效率。
突出重点
在绘制复杂电路图时，应突出重点部分，如 重要的节点、分支和元件组合等。
电路图实例分析
实例一
一个简单的串联电路图， 包含电源、开关、电阻和 电流表等元件。分析其工 作原理和电流流向。
《电路图课件》课件
05
CATALOGUE
电路图应用领域
电子是电子设备设计的基础，通过 电路图可以清晰地了解设备的电路结 构和功能，便于进行优化和改进。
在电子设备维修过程中，通过分析电 路图可以快速定位故障部位，提高维 修效率。
集成电路设计
在现代电子设备中，集成电路是核心 组成部分，电路图是集成电路设计的 重要工具，用于描述电路结构和连接 关系。
详细描述
PSpice软件支持多种电路元件和封装，可以进行精确的电路仿真和优化，还提供了丰 富的分析工具和报告功能，帮助用户深入了解电路的性能和行为。
THANKS
感谢观看
《电路图课件》ppt 课件
contents
目录
• 电路图基础知识 • 电路元件介绍 • 电路分析方法 • 电路图实例解析 • 电路图应用领域 • 电路图绘制软件介绍
01
CATALOGUE
电路图基础知识
电路图的定义与作用
总结词
电路图是用来表示电路连接关系的图形，它可以帮助人们理解和分析电路的工作原理。
，如PID控制、模糊控制等。
06
CATALOGUE
电路图绘制软件介绍
EDA软件
总结词
EDA软件是电子设计自动化软件的简称，它可以帮助工 程师进行电路设计和分析。
详细描述
EDA软件具有强大的电路图绘制和编辑功能，支持多种 电路元件库和封装，可以进行电路仿真和优化，是电子 工程师必备的工具之一。
Multisim软件
总结词
Multisim软件是一款基于Windows平台的电路仿真软件，适用于电子工程和电路设计领域。
详细描述
Multisim软件提供了丰富的电路元件库和仪器库，支持电路图的绘制和编辑，可以进行电路仿真和分析，方便用 户快速搭建和测试电路。
4.1 电路图(第一课时)

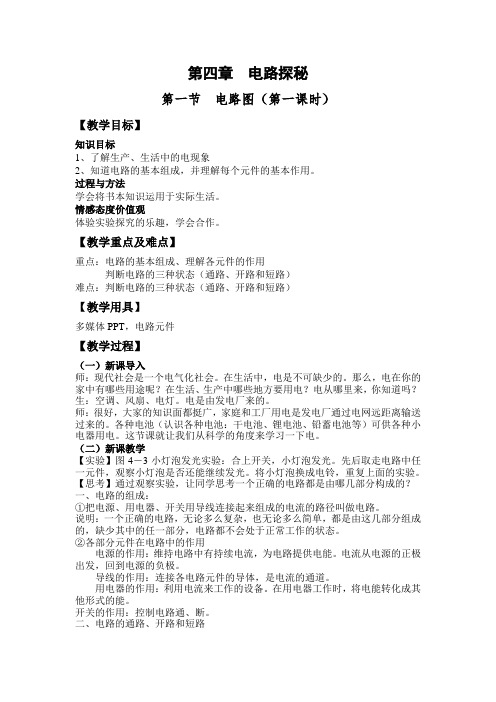

第四章电路探秘第一节电路图（第一课时）【教学目标】知识目标1、了解生产、生活中的电现象2、知道电路的基本组成，并理解每个元件的基本作用。
过程与方法学会将书本知识运用于实际生活。
情感态度价值观体验实验探究的乐趣，学会合作。
【教学重点及难点】重点：电路的基本组成、理解各元件的作用判断电路的三种状态（通路、开路和短路）难点：判断电路的三种状态（通路、开路和短路）【教学用具】多媒体PPT，电路元件【教学过程】（一）新课导入师：现代社会是一个电气化社会。
在生活中，电是不可缺少的。
那么，电在你的家中有哪些用途呢？在生活、生产中哪些地方要用电？电从哪里来，你知道吗？生：空调、风扇、电灯。
电是由发电厂来的。
师：很好，大家的知识面都挺广，家庭和工厂用电是发电厂通过电网远距离输送过来的。
各种电池（认识各种电池：干电池、锂电池、铅蓄电池等）可供各种小电器用电。
这节课就让我们从科学的角度来学习一下电。
（二）新课教学【实验】图4－3小灯泡发光实验：合上开关，小灯泡发光。
先后取走电路中任一元件，观察小灯泡是否还能继续发光。
将小灯泡换成电铃，重复上面的实验。
【思考】通过观察实验，让同学思考一个正确的电路都是由哪几部分构成的？一、电路的组成：①把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
说明：一个正确的电路，无论多么复杂，也无论多么简单，都是由这几部分组成的，缺少其中的任一部分，电路都不会处于正常工作的状态。
②各部分元件在电路中的作用电源的作用：维持电路中有持续电流，为电路提供电能。
电流从电源的正极出发，回到电源的负极。
导线的作用：连接各电路元件的导体，是电流的通道。
用电器的作用：利用电流来工作的设备。
在用电器工作时，将电能转化成其他形式的能。
开关的作用：控制电路通、断。
二、电路的通路、开路和短路继续刚才实验1的演示，重做图4-3的实验，合上开关，小灯泡发光。
这种处处连通的电路叫通路，也叫闭合电路。
断开开关，或将电路中的某一部分断开，小灯泡都不会发光，说明电路中没有电流。
《家庭电路(第一课时)》教案
《家庭电路（第一课时）》教案教学目标：1、知识和技能了解家庭电路的组成,掌握试电笔识别火线和零线的方法。
2、过程与方法观察家庭和教室的实际电路,能简单描述家庭电路的主要特征。
3、情感、态度与价值观提高安全用电的意识。
教学重点：了解家庭电路各组成部分的功能和作用。
教学难点：认识火线零线，知道试电笔的作用，会正确使用试电笔。
主要师生活动同学们，大家好，我是来自北京市第四中学的樊跃龙老师，请同学们准备好学习任务单，和樊老师一起开始今天的学习。
当夜幕降临，华灯初上，璀璨的灯光点亮了一栋栋高楼大厦，夜晚的城市被装点的格外亮丽。
这样惬意的生活，电的作用功不可没，雄伟的高压输电塔翻山越岭，把电从遥远的发电厂送到城市和乡村的每个角落，每一户家庭中。
雄伟的高压输电塔翻山越岭，通过高压输电线把电能，从遥远的发电厂送到城市和乡村的每个角落，每一户家庭中。
进户线首先要接到电能表上，电能表用于计量家庭的耗电量。
接下来是全户用电的总开关，用来控制室内全部电路的通、断。
在总开关的后面安装有保险装置。
在保险装置之后，才可以接固定于室内用于照明的电灯，和用来连接其他家用电器的插座。
同学们现在看到的这张图是比较简单的家庭电路示意图，归纳一下：家庭电路主要是由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。
各部分的作用都是什么呢？首先是进户线，这两根进户线位于室外，其作用是将电能输送至家中，与我们之前的实验电路相比，进户线相当于每个家庭电路中的电源。
进户线后面要接入一块电能表，电能表用来显示每个家庭所消耗的电能。
为了便于检查和维护，它一般安装在室外。
比如图片中所示，几个家庭的电能表集中放置在室外的电表箱中。
电能表后面不能直接接入用电器，而是必须接入能控制室内全部电路的总开关。
当家庭电路需要改造和检修时，必须断开总开关，这时室内全部电路与外面的输电线分离，可以保证施工人员的安全。
原来的家庭电路中的总开关是一个闸刀开关，现在有些场合还可以见到它。
电路001学习教程.pptx
问题:电子在导线中定向移动的速 度这么慢(通过一米长的导线要三 个多小时),而平时我们一开灯,电流 就瞬间产生了,这是怎么回事?
第16页/共22页
在导体两端没有
在导体两端加
加电压时,导体内 电压时,导体内各
没有电场,自由电 处就以光速在各
子做无规则的剧烈 处建立电场,自由
热运动,向不同方 电子同时发生定
3.2 A
第20页/共22页
5、氢原子的核外只有一个电子，设
电子在离原子核距离为R的圆轨道
上做匀速圆周运动。已知电子的电
荷量为e，运动速率为v，求电子绕
核运动的等I 效q电流多谢您的观看！
第22页/共22页
（3）在电解液中，电流方向与正离子定向移动方 向相同，与负离子走向移动方向相反．导电 时，是正负离子向相反方向定向移动形成电 流，电量q表示通过截面的正、负离子电量 绝对值之和。
第11页/共22页
练习
1、在金属导体中，若10s内通过横截 面的电量为10C，则导体中的电流为 _______A；
1A
2、某电解槽横截面积为0.5m2，若10s 内沿相反方向通过横截面的正负离子 的电量均为10C，则电解液中的电流
向运动的电子数目 向运动,从而形成
大致相等，导体中 电流.
不会形成电流.
第17页/共22页
电子定向移动的速率约10 -5 m/s， 电子热运动的平均速率10 5 m/s， 电场的传播速率3×10 8 m/s.
第18页/共22页
练习
3、关于电流的方向，下列叙述中正确的 是
A．金属导体中电流的方向就是自由电子 定向移动的方向
E E0
M
E
导体内的电场线保持和导线平行
电路图第一课时[上学期]PPT课件(初中科学)
![电路图第一课时[上学期]PPT课件(初中科学)](https://img.taocdn.com/s3/m/c970009aab00b52acfc789eb172ded630a1c984c.png)
美丽的上海夜景离不开“电”的衬托作用！
家里的冰箱、电视机、电灯（电珠）等 电 器 要用“电”（将这些用“电”的电
器称为用电器）。所用之电来自何方？
风力发电 火力发电
秦山核电站
它们为家 庭和工厂输 送了
“电”。
其它电池
电池、发电机等 能提供电能的装置
称之为电源。
干电池
锂电池
科学用语
使灯亮
把灯打开 把开关闭合
使灯灭
把灯关掉 把开关断开
科学上规定每个电路元件的符号。你能 认出下列符号所表示的电路元件吗？
短路
短路： 直接用导线将电源正负极 相连的电路。
一点注意：任何情况下都不能把电池的两端 直接连在一起！否则会烧坏电池，甚至会产 生危险。
电路三种状态的比较
通路
有正常的电流
开路
电路中没有电流
短路
电路中存在危险的电流， 要破坏导线和电源
关于开关的动作生活中 用语和科学用语有区分
小灯泡状态 生活用语
汽油发电机
电池中哪部分是正极， 哪部分是负极？
锌筒是干电池的负极， 带有铜帽的碳棒是正极。
任务一：
给你一个小灯泡（电珠），能 将它亮起来？试问需要选用哪些器 材？
试一试：
两人一组。用所选用器材，让 小灯泡（电珠）亮起来。
活动一 让小灯泡亮起来
❖顺时针弯成半圆形
将露出的铜芯绞成一股
开关一定要断开
探究：灯为什么不亮
猜测与假设：
可能是灯泡坏了； 可能是导线断了； 可能是开关接触不良；
……
开路
因此，电路是 由电源、用电器、开关、导线组成。
想一想：
电路中的电源、用电器、 开关、导线各起到什么作用？
教科版-物理-九年级上册-4.1电路课件1
故障 现象
灯 泡 不 亮
可能 原因
检修 方法
灯泡的灯丝断了 换新
灯泡
灯头内的电线断 连接
了
好
灯头,开关等处接 检查 加固 线松动,造成开路
• 开关:控制电流的通断 • 导线:连接各电路元件
• 通路,开路,短路 • 通路:接通的电路 • 开路:断开的电路 • 短路:导线不通过用电器直接
跟电源的两极连接.
短路:
电源短路
用电器短路
短路是绝对不允许发生的.
• 我连接的电路: 我是电源
我是开关
我 是 导 我是用电器线
• 用导线把电源,用电器,开关 连接起来,就组成了电路. • 电源:提供电能的装置 • 用电器:将电能转化为其它 形式能
各电路元件.
• 门铃电路图:
E
S
A
• 迁移发展:
• 请你设计一个由一个开关控制 两个小灯泡的电路,画出电路 图.
××
×
●
●
×
• 迁移发展:
2.如下表,列出了使用白炽灯 的常见故障与检修方法,它们 都可以概括成一个:
• 常见的电路符号:
交叉不相 开
插
电
连的导线 关
座
源
-+
交叉相连 电
的导线
灯
.×
电 电动机 铃
M
• 画电路图的要点:
• 1.要用矩形线框来描述,各电 路元件的摆放应均匀.
• 2.电开关的开闭状态.
• 4.一般从电源画起,依次连接
《电路图绘制》课件
电路图的基本元素和组成
电路图由以下基本元素和组成部分构成：
1 电子元件
电路中的各种元件，如电阻器、电容器和晶体管等。
2 连接线
表示电子元件之间的物理连接关系。
3 电源
提供电路所需的能量来源。
电路中常见的信号类型
电路中常见的信号类型包括： • 直流信号：电流方向保持不变。 • 交流信号：电流方向周期性变化。 • 脉冲信号：电流瞬时变化，通常用于传输数据。
线性电路图的绘制方法
线性电路图是用于表示线性电路的图形化方式，其绘制方法包括： • 确定电源和地的位置。 • 按照电路的连接顺序，逐步绘制元件和连接线。 • 标注元件的数值和参数。 • 检查和验证电路图的正确性。
非线性电路图的绘制方法
非线性电路图是用于表示非线性电路的图形化方式，其绘制方法与线性电路 图类似，但需要考虑非线性元件的特性。
《电路图绘制》PPT课件
电路图是电子工程中非常重要的一部分，它用符号和线条的组合来表示电子 元件和它们之间的连接关系。
电路图概述
电路图是电子工程中的一种图形化表示方式，用符号和线条的组合来表示电 子元件和它们之间的连接关系。
常用电路符号介绍
电源符号
表示电路的电源，如电池或 电源插座。
电阻符号
表示电路中的电阻器，用于 控制电流大小。
电容符号
表示电路中的电容器，用于 储存电荷。
电路图中的元件和连接线电阻器用于控制电流大小的 Nhomakorabea子元件。
电容器
用于储存电荷的电子元件。
晶体管
用于放大信号或控制电流的电子 元件。
如何绘制简单电路图
绘制简单电路图的步骤： 1. 明确电路图的功能和连接关系。 2. 选择合适的电路符号来表示元件和连接。 3. 按照电路图的要求，逐步绘制图形。 4. 检查和验证电路图的正确性和完整性。
教科版-物理-九年级上册-4.1电路课件2
2、找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
2、找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器 但没有接入电路。
2、找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
亮
串联电路知识结构方框图
连接特点 依次逐个相连，无分支。
串各用电器工作有关联：联 工作特点 任意一个用电器不工
电
作，其他用电器均停
路
止工作。
开关的 控制特点
一只开关可控制各用 电器工作，且与开关 的位置无关。
并联电路
1、定义 2、观察实验现象 3、并联电路的特点 4、并联电路知识结构方框图
并联电路的定义
甲[分析]
乙[分析]
丙[分析]
乙：电路中L2没有接入电路中， 造成L2部分断路。
2、找出下面电路连接图中的错误和不足。
L1
L1
L1
L2
L2
L2
甲[分析]
乙[分析]
丙[分析]
丙：电路虽然连接对了，但由于 导线交叉易造成混乱。
如下图所示的电路叫 并联 电路,
图中开关S1用来控制 L1 ,开关S2用 来控制 L2 ,而开关S接在 干 路中,
实验演示：
如左图： 把两只灯泡并
S 列地接在电路
B L1
S1 A
中，并各自安 装一个开关。
S2
像这样把元件
认识电路ppt课件
式中，t 为很小的时间间隔，时间的国际单位制单位为 s (秒)， 电荷量 q 的国际单位制为库仑 (C)。电流 i(t) 的国际单位制 为A (安培) 。
常用的电流单位还有mA （毫安）、 A（微安）、 kA（千 安） 等，它们与安培的换算关系为
1 mA = 10-3A； 1 A = 10-6 A； 1 kA = 103 A
电能是指在一定的时间内电路元件或设备吸收或发出的电能 量，W = P ·t =UIt
1度(电) = 1 kW ·h = 3.6 106 J 为了保证电气设备和电路元件能够长期安全地正常工作，都 规定了额定电压、额定电流、额定功率等铭牌数据。
37
(3)短路(捷路)：电源两端或电路中某些部分被导线直接 相连，输出电流过大对电源来说属于严重过载，如没有保护措 施，电源或电器会被烧毁或发生火灾，所以通常要在电路或电 气设备中安装熔断器、保险丝等保险装置，以避免发生短路时 出现不良后果。
11
由理想元件构成的电路称为实际电路的电路模型，也称为实 际电路的电路原理图，简称为电路图。例如手电筒的电路如图 1-2 所示。
R2 R1
R1 (t2 t1 )
2．电阻元件的伏安特性关系服从欧姆定律，即 U = RI 或 I = U/R = GU 。其中，电阻 R 的倒数 G 称为电导，其国际单位制 单位为S (西门子)。
3．电流通过导体时产生的热量为 Q = I2Rt (焦耳定律)。
36
电功率是电路元件或设备在单位时间内吸收或发出的电能量， P = UI 。
一、电阻元件 二、电阻与温度的关系
20
电阻元件是对电流呈现阻碍作用的耗能元件，例如灯泡、
电热炉等电器。
电阻定律
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开路（断路）
电路的三种状态之三：
不经过用电器，直接用导线把电源的两极连 接起来。叫短路
电源短路时：电流过大损坏电源， 严重时造成火灾。
短路
危险！
下图中闭合开关后会形成短路吗?
电路中电流的流向 ：正极出发，回到负极。
三：电路图
电路图
用元件符号表示电路连接的图。
实物图
怎么画电路图？
电路图
你知道以下的电路元件符号表示什么实物吗？
正极（碳棒）
干 电 池
负极（锌筒）
用电器：
能够消耗电能的装置
导线 ：能够传导电能
开关：能够控制电路
开关的两种状态： 断开 闭合
连接规范:在接线时，必须让开关处于断开的状态！
顺时针弯成半圆形
开关一定要断开
将露出的铜芯绞成一股
电路的组成元件及其作用
电源 控制电路 开关
提供电能
输送电能
(3)合理。安排电路元件符号的位置，均匀 分布在电路中，电路图清楚美观。 (4)平直。用横平、竖直的线段代表连接导 线，转弯处取直角，把电路图画简洁、工 整的矩形。
画出该电路电路图
电铃
画下图的电路图
通路电路图
怎样判断短路电路图
短路的电路图
练习： 在下列电路中，电路组成正确的 是 C
缺用电器
造成电 源短路
观澜中学 科学组
第一节
电路图
思考：
怎样才能使电灯发光呢？
需要那些设施呢？ 为什么要这些设施？
电路:
把电源、用电器、开关用导线连接 起来组成的电流路径。
开关:控制电路的通断
电源:提供电能
用电器 (小灯泡 ): 利用电能工作 导线:输送电能
一：电路的基本组成
电源、用电器、开关、导线
电源：能够提供电能的装置
A
B
C
D
观察手电筒的内部结构，说出手电筒电路 各部分的名称，并画出手电筒的电路图。
节约用电！ 安全用电！
有关开关的生活、科学用语比较 小灯泡状态 生活用语 科学用语
使灯亮
把灯打开
把开关闭合
使灯灭
把灯关掉
把开关断开
用电器
电源
1.下列说法中正确的是 ( D ) A.开关闭合的电路一定是通路 B.导线内部断裂时会发生短路 C.电路发生开路时要发生危险 D.电路连接导线松脱会产生开路 2.下面这些图中,闭合开关后,灯泡能发光的是( A ) 图;属于短路的是( C)图;属于开路的是( D ) 图; 缺少电路元件不能正常工作的是( B )图.
没有电源
四：电路的两种连接方法
电路连接: 分串联电路和并联电路两种 试一试
如果再给你一个小灯泡，你能不能把它接进电 路，让它也能发光？方式不限，但要根据所接 电路画出并联电路
观察手电筒的内部结构，说出手电筒电路各 部分的名称？你能画出手电筒的电路图吗？
电路图
+
开关 导线
用电器 消耗电能 导线
二：电路的三种状态
电路的三种状态之一：
电路中处处连通。会产生电流。这 样的电路叫通路（又叫闭合电路） 电路的三种状态之二：
电路中某处断开，使电路中没有电流这样的电 路叫：开路（又叫断路）
电路的通路、开路和短路 （闭合电路） 处处连通的电路叫通路。
某一处断开而使电路中没 有电流的电路叫开路。 直接用导线将电源正负极 相连的电路叫短路。
电路元件符号
交叉不相 连的导线 开关 电灯
M
交叉相连 的导线
电池 电池组
电动机
电铃
动手做
画出桌面上电路连接的电路图
画电路图要注意：元件分布均匀，位置合 理，导线横平竖直呈矩形，使图形美观。
画电路图要注意：
(1)完整。电源、用电器、导线和开关四部 分缺一不可。 (2)规范。按规定画电路元件符号。
