苏科版九年级物理上册同步检测13.1 初识家用电器和电路(word版,含答案解析)
2020-2021学年度苏科版九年级物理上册一课一测——13.1初识家用电器和电路(含答案)
13.1初识家用电器和电路一、选择题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下列所示电路图正确的是A．B．C．D．3．如图所示为宾馆房间取电房卡装置。
将房卡插入槽中，房间内的用电器才能使用。
图中装置的作用相当于电路中的( )A．用电器B．开关C．导线D．电源4．在“观察手电筒”的活动中，小明将两节干电池装入手电筒后，按下手电筒的按钮，发现手电筒不发光，则原因可能有：①电池没电了，②灯罩松动了，③开关接触不良，④电池装反了，⑤弹簧提供的电能太少。
其中，正确的一组是（）A．①②③B．①③④C．②③④D．③④⑤5．下列电路中，属于完整电路的是（）A．B．C．D．6．在如图所示的四个电路图中，满足电路基本组成且连接正确的是（）A．B．C．D．7．关于如图所示的手电筒电路，下列说法错误的是（）A．电池是电源B．按键是开关C．电珠是用电器D．金属筒体是用电器8．在如图所示的电路中，闭合开关后两盏灯都能发光的是A．B．C．D．9．下列说法中正确的是A．水果电池供电时，将内能转化为电能B．干电池给灯泡供电时，将电能转化为化学能C．核电站供电时，将电能转化为核能D．太阳能电池供电时，将太阳能转化为电能10．在给手机电池充电时，消耗的电能主要转化为A．光能B．内能C．机械能D．化学能二、填空题11．如下图所示是小明的物理老师在课堂上演示的一个实验。
把一张细条状的锡铂纸两端分别压在干电池的正负极上,不一会儿,锡铂纸就燃烧了起来。
这是由于电源发生了_______，将大量电能转化为_____能。
老师还强调,在进行电学实验时,_____（选填“可以”或“禁止”）将电源两极直接用导线连接。
12．各种各样的发电厂以及各种各样的电池，它们都是把______的能转化为电能．13．仔细观察图中的器材，你能把它们分成两类：期中一类是用电器，它把电能转化成其他形式的能，另一类是___________，它在电路中的作用是__________________.14．现在电动自行车成了市民的重要交通工具.与普通人力自行车相比，电动自行车里面多了一个电路，其中电瓶是电路中的______，电动机是电路中的______.15．从能量转化的观点来看，干电池工作时，将_______能转化为电能；电饭煲工作时，将电能转化为__________能；蓄电池充电时将_________能转化为____________能。
苏科版新九年级物理上册同步练习测试第十三章第1节初识家用电器和电路
九上第十三章电路初探第 1 节初识家用电器和电路一、填空题1．电路由______、 _______ 、 ______和 ______四部分构成，电源是______的装置，它把_______的能转变为_______能．2．在电源外面，电流从电源的_______极流出，经过 _______ 流回 _______极，绝对不同意用导线直接把电源两极连结起来，否则电路会发生_______，破坏电源，电路中还存在局部短路，此时被短路的用电器中几乎_______ 电流经过，该用电器不工作．用电器被短路时，电源不必定被短路．3．蓄电池是化学电池，放电后能够再充电，它在放电过程中将 _______能转变为 _______ 能；它在充电过程中将 _______ 能转变为 _______ 能储存下来，此过程中，它是_______．（填“用电器”或“电源”）4．用电器工作时总存在发热现象，所以，总有电能转变为_______．白炽灯在工作时，把_______能转变为 _______和 _______．5．画出以下电路元件的符号：直流电源 _______，开关 _______，电灯 _______，电阻 _______，电铃 _______，电动机_______，交错相连导线_______．6．如下图，当开关S1、 S2都断开时，电路处于_______状态；当开关S1断开， S2闭合时，电路处于_______状态；当开关S1、 S2都闭合时，电路处于_______ 状态．7．如下图电路中，灯L 1、 L 2一直完满，当开关S 断开时，两盏灯都能发光；当闭合开关后，能够发现灯______发光，灯 _______熄灭了．8．某同学为自己的电动玩具车设计了一种自动控制装置，原理如图．弹簧一端固定，另一端连在质量较大的绝缘滑块上，此中金属片与触点构成电路中的_______（填“用电器”或“开关” ）．如图为玩具车处于水平向右匀速直线运动时自动控制装置的状态，则当玩具车减速运动时，因为滑块拥有_______，会使电灯亮起，二、选择题9．我们平常不同意电路发生电源短路，这是因为在电源短路时() A．用电器中有很大电流经过，简单烧坏用电器B．电源中有很大电流经过，简单烧坏电源D．电源正常工作，可是用电器不可以正常工作10．电冰箱内有一个经过冰箱门来控制的开关，当冰箱门翻开时，开封闭合使冰箱内的照明灯点亮；当冰箱门封闭时，开关断开使冰箱内的照明灯熄灭，在如下图的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是()11．如下图的电路中，闭合开关后电铃能响的电路是()12．某位同学自己装了一个门铃，接上一对新电池后，发现电池快速发热、烫手，这是因为()A ．门铃响了B．电路形成通路，门铃没响C．电路出现短路D．电路出现断路13．在上题中，过了几分钟，这位同学检查电池能否有问题，取下那对电池，装下手电筒，一按开关 ()A ．电筒射出很强的光，但一会儿熄灭了B ．电筒射出光亮的光来C．电筒基本不发出光 D ．没法确立14．如下图，开关 S 闭合时，可能发生的现象是()A ．L 1发光、 L2不发光B．L1被烧坏C．L 2被烧坏D．电池被烧坏15．在如下图的各电路中，开关S 闭合后，小灯泡L 1、 L 2都能发光的是() 16．在如下图的电路中，开关S 分别与1、 2、3 三个固定触点相接触，则() A．当 S与 1 相接触时， A 灯亮， B 灯不亮B．当 S与 3相接触时， B 灯亮， A 灯不亮C．当 S与 2相接触时， A 、 B 灯都亮D．当 S 与 2 相接触时， A、B 灯都不亮三、简答题17．在虚线框中画出实物电路相对应的电路图．18．野营时，小红携带的手电筒不发光了，请你帮助她找出原由．(1)请依据手电筒的构造表示图，将电路图补画完好．(2)写出手电筒不发光的三种可能原由：①____________；② ______________；③ _____________．19．如下图的电路图中，1、2、 3 地点是一个电源和两个开关，电流方向如图中箭头所示，当开封闭合后，灯L1和 L2都能正常发光，请在1、 2、 3 地点填入适合的电学元件．20．依据图甲中的电路图，将图乙中的元件连成电路（元件地点不动）．21．图中的开关叫单刀双掷开关，当把闸刀向左侧按下时，a、b 两个接线柱是接通的，b、c 是断开的；当把闸刀向右侧按下时，b、c 两个接线柱是接通的，a、b 是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左侧按下时，红灯亮、绿灯熄；使闸刀向右侧按下时，绿灯亮、红灯熄，画出连结图．参照答案1．电源用电器开关导线能连续供电（能量转变）其余形式电2．正用电器负短路没有3．化学电电化学用电器4．内能电光能内能5．6．断路通路短路7．L2L18．开关惯性9． B10． C11． C12． C13．C 14． D 15． D 16．C17．18． (1)略（小灯泡与电源符号可对换）(2)①灯泡的灯丝断了②开关处接触不良③电池没电了19． 1 地点是电源且正极在上， 2、 3 地点均是开关．20．21．。
九年级物理苏科版上册课时练第13章《13.1初识家用电器和电路》(1)(含答案)
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！课时练13.1初识家用电器和电路一、选择题1．在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是A．短路B．无电源C．开路D．以上说法都不对2．关于电路下列说法错误的是A．电源是提供电能的装置B．只要有电源，电路中就一定有电流C．在电源外部，电流从电源正极经用电器回到电源负极D．用电器是将电能转化为其他形式能的装置3．连接在电路中的蓄电池A．一定是电源B．一定是用电器C．既不是电源，也不是用电器D．既可以是电源，又可以是用电器．4．如图所示的四个电路中，符合电路基本组成条件且连接正确的是（）A．B．C．D．5．如图电路中，开关S闭合后，电源被短路的是A．B．C．D．6．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1L2都能发光D．L1L2都不能发光7．下图所示的电路元件符号中，不是用来表示用电器的是A．B．C．D．8．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹；你把香蕉还给它它就停止吵闹．香蕉的作用相当于电路中的A．导线B．开关C．电源D．发声器二、填空题9．电灯、电铃、电风扇、电视机等用电来工作的设备都叫________．10．在组成电路的元件中，提供电能的是______，消耗电能的是______，输送电能的是______．11．如图所示，是新能源电动汽车正在充电，充电过程中电动汽车的电池相当于电路中的_______．12．如图所示的“充电宝是移动电源，相当于蓄电池，具有充电和供电功能。

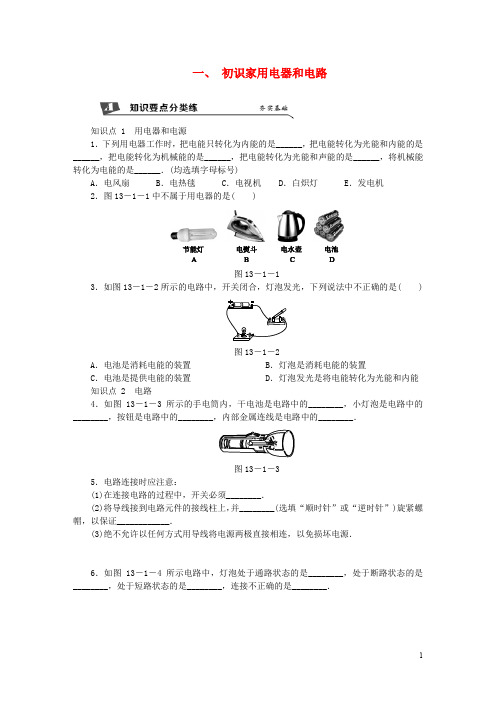

2020九年级物理上册第十三章一初识家用电器和电路练习(含解析)(新版)苏科版
一、初识家用电器和电路知识点 1 用电器和电源1．下列用电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能转化为机械能的是______，把电能转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号)A．电风扇B．电热毯C．电视机 D．白炽灯E．发电机2．图13－1－1中不属于用电器的是( )图13－1－13．如图13－1－2所示的电路中，开关闭合，灯泡发光，下列说法中不正确的是( )图13－1－2A．电池是消耗电能的装置 B．灯泡是消耗电能的装置C．电池是提供电能的装置 D．灯泡发光是将电能转化为光能和内能知识点 2 电路4．如图13－1－3所示的手电筒内，干电池是电路中的________，小灯泡是电路中的________，按钮是电路中的________，内部金属连线是电路中的________．图13－1－35．电路连接时应注意：(1)在连接电路的过程中，开关必须________．(2)将导线接到电路元件的接线柱上，并________(选填“顺时针”或“逆时针”)旋紧螺帽，以保证____________．(3)绝不允许以任何方式用导线将电源两极直接相连，以免损坏电源．6．如图13－1－4所示电路中，灯泡处于通路状态的是________，处于断路状态的是________，处于短路状态的是________，连接不正确的是________．图13－1－47．下列说法中正确的是( )A．开关闭合的电路一定是通路 B．导线内部断裂时会发生短路C．电路发生断路时，电流很大会造成事故 D．电路中连接导线松脱会产生断路知识点 3 电路图图13－1－510．在如图13－1－6所示的四个电路图中，符合电路基本条件且连接正确的是( )图13－1－611．在日常生活中，人们常说“开灯”“关灯”，其物理含义是( )A．开灯是指断开开关，关灯是指闭合开关B．开灯是指闭合开关，关灯是指断开开关C．开灯和关灯都是指闭合开关D．开灯和关灯都是指断开开关12．如图13－1－7所示是一个小电动机模型和一电灯组成的电路，当开关S闭合后，则( )A．电动机转动，灯不亮B．电动机转动，灯也亮C．电动机不转动，灯亮D．电动机不转动，灯也不亮图13－1－73．如图13－1－8所示是一个移动电源(俗称充电宝)正在充电，在充电过程中，该移动电源相当于电路中的( )A．电源 B．开关 C．导线 D．用电器图13－1－814．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A．电池电能耗尽 B．小灯泡灯丝断了 C．小灯泡接触不良 D．开关处出现短路15．蓄电池在充电时是________(选填“电源”或“用电器”)，将________能转化为________能．蓄电池在对外供电时是________(选填“电源”或“用电器”)，将________能转化为________能．16．小灯泡的结构如图13－1－9所示，按图13－1－10中________图连接能让完好的1.5 V的灯泡发光．图13－1－9 图13－1－1017．如图13－1－11所示，学习了电的有关知识后，小群同学把一张细条状的锡铂纸两端分别压在干电池的正、负极上，他发现锡铂纸发热并燃烧起来，这是由于电源发生了________，形成了很大的电流，这一过程中能量的转化情况是__________________．图13－1－1118．请按照如图13－1－12所示的实物图在虚线框内画出电路图．图13－1－1219．[2017·济南]如图13－1－13所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )图13－1－13A．开关B．导线C．电源D．用电器20．[2017·内江]请设计一个由干电池供电、开关控制微型电动机工作的简单电路．在如图13－1－14所示的虚线框内画出电路图．图13－1－14教师详解详析1．B D A C E 2.D 3.A4．电源用电器开关导线[点评] 本题中的图片取材于教材P63图13－3，主要考查电路的组成．通过学生熟悉的手电筒电路，认识电路的组成部分及其作用．5．(1)断开(2)顺时针接触良好6．C A B B、D[点评] 本题直接由教材P66习题2改编而来，主要考查学生对电路正误的判断能力．7．D8．如表所示9.图略10.C11．B [解析] 人们常说的“开灯”是指闭合开关，接通电路；“关灯”是指断开开关，断开电路． 12．C13．[导学号：29762051]D [解析] 在给移动电源充电的过程中，电能转化为电池的化学能，在电路中移动电源消耗电能，相当于用电器．14．D [解析] 电池两端电压过低，灯不亮，故A不符合题意；小灯泡灯丝断了、小灯泡接触不良，属于电路断路，电路中无电流，灯不亮，故B、C不符合题意；开关处出现短路，失去了控制作用，但电路为通路，灯仍会发光，故D符合题意．15．用电器电化学电源化学电 16．C17．短路电能转化为内能[解析] 将一细条状铝箔纸的两端分别压在干电池的正、负极上，发现铝箔纸发热并燃烧，这是因为铝箔纸是导体，可以导电，引起电源短路，形成了很大的电流，这一过程中能量的转化情况是电能转化为内能．18．如图所示19．A [解析] 由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会滚向一侧使电路断开，电扇不能工作，处于断路状态．说明小球能够控制电扇的工作状态，相当于开关．20．如图所示[解析] 由题知，开关控制微型电动机工作，则开关与电动机串联；先画出电源，从电源正极开始依次画出电动机、开关，最后回到电源负极．。
苏科版物理九年级上册课课练：13.1 初识家用电器和电路 第2课时 电路图 (含答案)
[第十三章 一、初识家用电器和电路 第2课时 电路图] 一、选择题1.下列关于电路图的说法中正确的是 ( )A .含有电源符号的图就是电路图B .用开关和电源连接的图是电路图C .含有用电器的图是电路图D .用电路元件符号表示电路连接的图,叫作电路图 2.如图所示的电路,正确的是 ( )3.小华同学连接了如图所示的电路,以下有关此电路的说法中正确的是 ( )A .S 1断开、S 2闭合时,电路是断路B .S 1闭合、S 2断开时,小灯泡正常发光C .S 1和S 2都闭合时,小灯泡将烧坏D .S 1和S 2都断开,电源中仍有电流通过4.[2019·金华、丽水] 如图所示是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到开关的作用.该手电筒的工作电路是中( )二、填空题5.写出中各字母所代表的元件名称.A 是 ,B 是 ,C 是 ,D是,E是,F是.三、解答题6.请在虚线框内画出中实物电路对应的电路图.7.请你根据中实物电路,在虚线框内画出对应的电路图.8.根据如图甲所示的电路图将图乙中的实物图连接起来(用笔画线代替导线).9.如图所示,电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭.中能正确表示冰箱开门状态下冰箱内照明电路的是()答案1.D2.C判断电路是否正确,首先要看电路是否完整;然后再看电路是否存在故障,特别是短路故障.3.B S1断开,S2闭合时,电源短路,故A错误;S1闭合,S2断开时,小灯泡接入电路中,能正常发光,故B正确;S1和S2都闭合时,电源短路,电源会损坏,小灯泡没有接入电路中,所以小灯泡会完好无损,故C错误;S1和S2都断开,电路为断路状态,电源中没有电流通过,故D错误.4.D根据题干,基座塑料片起到开关的作用,根据图示,塑料片在两节干电池的中间.5.电源开关灯泡电铃电动机导线6.如图图所示7.如图图所示8.如图图所示9.C当冰箱门打开时,开关闭合使冰箱内的照明灯点亮,灯泡与电源接通.关门时,弹簧受压,此时灯泡不亮;开门时,弹簧恢复原状,开关与灯泡所在电路接通,灯泡亮.能表示冰箱门打开状态的是A、C,B、D表示冰箱门处于闭合状态,不符合题意;A中的灯泡没有与电源接通,所以灯不亮,故A不符合题意,C中开关闭合,灯泡所在电路接通,因此符合题意.。
2022年至2022年苏科版九年级物理第十三章 第一节 初识家用电器和电路 同步测试
2022年至2022年苏科版九年级物理第十三章第一节初识家用电器和电路同步测试选择题图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（）A.空气开关B.双孔插座C.带开关的灯泡D.三孔插座【答案】C【解析】试题分析：根据安全用电要求，进户线进来先接空气开关正确；双孔插座，左边接零线，右边接火线正确；带开关的灯泡，火线先进入开关，是避免当开关断开时，灯泡仍然和火线相连接，人再去接触灯泡时，仍然有触电的危险，因此家庭电路中开关接在火线上，再接灯泡，故C错误；三孔插座的用法是左零右火上接地D正确。
选择题如图所示，与实物图一致的电路图是（）A. B. C. D.【答案】A【解析】解：分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．B图与实物图符合；A图两灯泡并联，与实物图不符合，C图电压表并联在L2两端了，与实物图不符合；D图电压表并联在电源两端了，与实物图不符合．故选B．选择题下列元件中不是组成电路的必要元件的是A. 验电器B. 开关C. 用电器D. 电源【答案】A【解析】电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；所以开关、用电器、电源和导线是必须的元件；而验电器是用于检验物体是否带电的仪器，故不是组成电路的必要元件，故选A。
选择题在图的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯Ll不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断（）A．灯L1断路B．灯L2断路C．灯11短路D．灯L2短路【答案】A【解析】试题分析：由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路．故选A．选择题如图所示，能够正确表示电路连接的是图（）A. B. C.D.【答案】A【解析】分析：一个完整的电路包括电源，开关，用电器，导线，且不能出现短路。
2019苏科版九年级物理上册同步练习(含答案)——13.1 初识家用电器和电路
13.1 初识家用电器和电路1．下列器材中属于用电器的是 ( ) A ．导线 B ．电视机 C ．开关 D ．干电池2．图 中不属于用电器的是( )3．电源是把能转化成能；能转化成_______能．4．下列说法中不正确的是( ) A ．常见的电源有直流电源和交流电源B ．直流电源对用电器供电时，外部电流的方向是由电源的正极经用电器回到负极C ．电风扇工作时，将电能主要转化为机械能D ．干电池工作时，把内能转化为电能 5．连接电路时应注意：(1)在连接电路的过程中，开关必须________．(2)将导线接到电路元件的接线柱上，并________(选填“顺时针”或“逆时针”)旋紧螺帽，以保证____________．(3)绝不允许以任何方式用导线将电源两极直接相连，以免损坏电源．6．电灯工作时，将电能转化为_______和_______能；电动机工作时，电能主要转化为_______能；电饭煲工作时，将电能转化为_______能；手机充电时，_______能转化为_______能．7．如图 所示为一个小灯泡的实物电路，存在的接线故障是( )A ．电源短路B ．小灯泡断路C ．开关短路D ．小灯泡短路9．下列符号中不属于用电器的是 ( )10．电源是把____________能转化为________能的装置；用电器是把________能转化为________能的装置．11．在如图所示的四个电路图中，符合电路基本条件且连接正确的是( )12______________，属于断路的是_______．13．2018·江西简单电路是由电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的__________；充电宝给手机充电时，充电宝相当于简单电路中的__________．14．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )A．电池电能耗尽B．小灯泡灯丝断了C．小灯泡接触不良D．开关处出现短路15．如图所示，当开关闭合时，发生的现象是( )(1)灯正常发光(2)灯不亮 (3)电源会被烧坏(4)灯会被烧坏A．(1) B．(2) C．(3)和(4) D．(2)和(3)16．如图所示，电扇中有一自动断电的安全装置，当电扇倾倒时，它________电路；直立时，它________17．如图端分别压在干电池的正、负极上，他发现锡铂纸发热并燃烧起来，这是由于电源发生了________，形成了很大的电流，这一过程中能量的转化情况是__________________．18．为了改善室内的通风情况，实验室安装了一个能双向旋转（正转和反转）的电风扇．这引起了同学们的兴趣，他们决定通过模拟实验来揭开电风扇双向旋转的奥秘．(1)只要改变通过电风扇的电流方向，就能改变电风扇的旋转方向；通常可借助双刀双掷开关的切换来改变通过电风扇的电流方向．(2)如图所示的虚线框内是一个双刀双掷开关的结构示意图，其中a、b、c、d、e、f是双刀双掷开关的6个接线柱，在图示情况下6个接线柱之间是相互绝缘的．当闸刀S合到右侧时，可使接线柱b与c、e与厂接通；当闸刀S合到左侧时，可使接线柱b与a、e与d接通．经过进一步摸索，同学们发现只要在图中连接几根导线，就能通过双刀双掷开关使电风扇双向旋转．试在图中的电源E、电风扇F和双刀双掷开关S的有关接线柱间连接若干导线，使得闸刀S合到右侧时通过电风扇的电流方向与闸刀合到左侧时通过电风扇的电流方向相反．19．请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在下面的虚线框内画出电路图．答案1． B2． D3．其他形式的电电其他形式的4． D5． (1)断开(2)顺时针接触良好6．内光机械内电化学7． C8．如表所示10．其他形式的电电其他形式的11． C12． C AB D13．用电器电源14． D15． D16．断开闭合17．短路电能转化为内能18．如图所示19．如图所示。
【精选】九年级物理上册13.1初识家用电器和电路练习题新版苏科版.doc
初识家用电器和电路一．填空：1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．答案：用电器2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．答案：电源开关导线用电器电源用电器导线开关3．用符号表示电路连接情况的图叫做．答案：电路图4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．答案：化学化学电电化学5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．答案：通路断路短路6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．答案：要有电源电路必须是通路7．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线答案：M二．选择：8．下列符号中不属于用电器的是（）MA B C D答案：Ｂ9．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源答案：Ｄ图 110．如图1，在开关和小灯泡之间连接两个金属夹 A 和 B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A ．硬币和橡皮B．硬币和铅笔芯C ．橡皮和塑料尺D．铅笔芯和塑料尺答案：Ｂ11．在图 2 的四个电路图中，开关S 闭合后，能使小灯泡L1和L2都正常发光的图是（）L1 L2SL1 LL12S L 2S L1 SL2A ．B ．C． D ．图 2答案：Ｄ三．实验与设计：12．指出下列电路图的错误：①②③答案：无电源电池连接错误闭合开关将短路。
苏科版九年级物理上册13.1 初识家用电器和电路 同步练习(含答案)
13.1 初识家用电器和电路同步练习一、单选题1．与实物图对应的电路图是A．B．C．D．2．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是A．L1熄灭，L2熄灭B．L1发光，L2熄灭C．L1发光，L2发光D．L1熄灭，L2发光3．如图所示电路图中，能正确表达电路图的是（）A．B．C．D．4．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A．a和b B．c和dC．e和f D．g和h5．如图所示的电路图对应的实物图是A．B．C．D．6．如图所示，正确完整的电路图是（）A．B．C．D．7．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )A．开关B．导线C．电源D．用电器二、多选题8．下列说法中正确的是（）A．验电器的工作原理是同种电荷相互排斥B．物理学中规定正电荷定向移动的方向为电流方向C．电流都是由自由电子定向移动形成的D．电源是提供电能的装置9．下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中提供电能的装置C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的正极经灯泡流向负极三、填空题10．如图所示，是一个生活中常用的充电宝．当充电宝正在给手机电池充电时，该手机电池相当于电路中的____________，充电宝相当于电路中的_______________．11．通常情况下，下列物品：①塑料尺②铅笔芯③盐水④橡皮擦⑤大地⑥食用油，其中属于导体的是_____________，属于绝缘体的是_____________。
（只填序号）12．周末小兵爸爸开着电动汽车去游泳，给汽车蓄电池充电时，蓄电池相当于_____（选填“用电器”或“电源”）；他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的_____较大的缘故。
九年级物理全册13.1初识家用电器和电路精讲精练含解析新版苏科版
13.1 初识家用电器和电路目录 (1) (3) (3) (5) (9)一、电在我家中（1）电源：能持续供电的装置。
①能量转化：把其他形式的能转化为电能。
②常见电源：直流电源和交流电源。
③直流电源方向：供电时,电流的方向是由电源的正极经用电器到负极。
（2）用电器：利用电能进行工作的装置。
①能量转化：把电能转化为人们需要的能。
②常见用电器：台灯、电熨斗、空调、电视、洗衣机等。
【重点提示】给蓄电池充电时,蓄电池是用电器,由电能转化为化学能；使用蓄电池时,蓄电池时电源,由化学能转化为电能。
二、电路（1）定义：把电源、用电器、开关用导线连接起来组成的电流的路径。
（2）组成：完整的电路包括电源、用电器、开关和导线四种电路元件,缺一不可。
（3）电路连接注意事项：①连接电路的过程中,开关必须处于断开状态。
②将导线连接到电路元件的接线柱上,并旋紧螺帽,以保证接触良好。
③杜绝用导线将电源两极直接相连,以免损坏电源。
【重点提示】①电路连接的原则是安全为基础。
②在连接导线旋紧螺帽时,是顺时针旋转,断开导线时,是逆时针旋转。
三、电路图（1）常用电路元件及符号：电池、开关、灯泡、电流表、电压表、电动机、滑动变阻器。
（2）电路图：用电路元件符号表示电路连接的图叫电路图。
（3）画电路图注意事项：①符号要统一规范。
②所画符号要与实物对应,状态也对应。
③电路元件分布均匀,不能画在拐角。
④电路图最好长方形,力求美观,简洁。
⑤注意电流方向,电流从正极开始,回到负极,其他用导线连接,不要遗留。
【重点提示】①导线的长短不影响电路的正常工作,但是连接顺序不能出错。
②对于复杂的电路图,为了便于研究,常常会根据需要画出等效电路图。
四、电路的状态（1）通路：用电器能够工作的电路。
（2）断路：电路中某处被切断,电路中就不会有电流流过,这种情况叫断路,也叫开路。
（3）短路：如果电路时接通的,但用电器两端被导线直接连通,这种情况叫该用电器被短路。
①完全短路：直接用导线将电源的正负极连接起来,此时会将电源烧坏,甚至引起火灾。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.1 初识家用电器和电路
一、单项选择题（共15小题；共30分）
1. 如图的电路图正确的是
A. B.
C. D.
2. 下列各项中不属于用电器的是
A. 太阳能电池
B. 电风扇
C. 电熨斗
D. 电动自行车
3. 如图所示的电路，闭合开关
和
后，下列分析正确的是
A. 小灯泡亮、电铃响
B. 小灯泡亮、电铃不响
C. 小灯泡不亮、电铃响
D. 小灯泡不亮、电铃不响
4. 如图所示，一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相
当于电路中的
A. 电源
B. 开关
C. 导线
D. 用电器
5. 某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置（如图所示），为
使爆炸装置停止工作，可采取如下措施
A. 用一根导线使线短路
B. 用一根导线使线短路
第1页（共10 页）
C. 剪断线
D. 剪断线
6. 如图所示电路中，在开关闭合后
A. 变亮，不亮
B. 、都不亮
C.
不亮，变亮 D. 、都变亮
7. 图中的个元件符号分别表示
A. 二极管、电动机、电阻、交叉相连的导线
B. 发光二极管、电阻表、滑动变阻器、交叉不相连的导线
C. 发光二极管、电动机、滑动变阻器、交叉不相连的导线
D. 发电机、电动机、滑动变阻器、交叉相连的导线
8. 当闭合开关时，则
A. 灯和都亮
B. 灯不亮，灯亮
C. 灯亮，灯不亮
D. 灯和都不亮
9. 小明发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房
间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用插卡贴在面板上不插入，看能否通电；③将专用插卡插入，看能否通电。
其中可行的方法是
A. ①②③
B. ②③
C. ①③
D. ①②
第1页（共10 页）。
