【CN209578147U】一种钢包口钢渣清理装置【专利】
【CN209578812U】一种用于生产金属制品的斜打孔装置【专利】

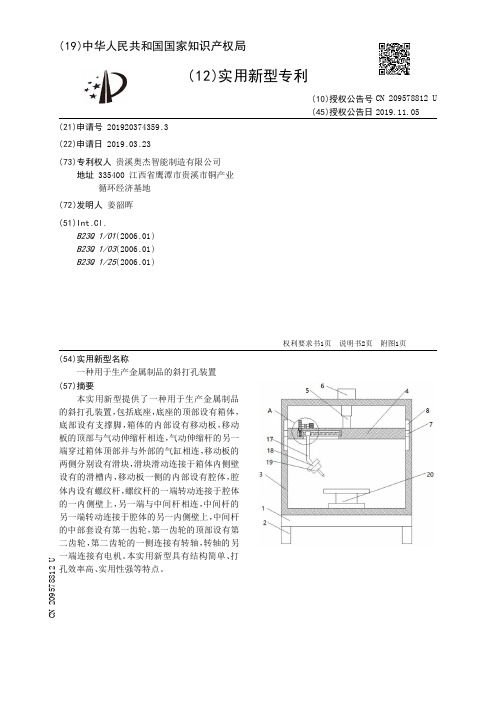

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374359.3(22)申请日 2019.03.23(73)专利权人 贵溪奥杰智能制造有限公司地址 335400 江西省鹰潭市贵溪市铜产业循环经济基地(72)发明人 姜韶晖 (51)Int.Cl.B23Q 1/01(2006.01)B23Q 1/03(2006.01)B23Q 1/25(2006.01)(54)实用新型名称一种用于生产金属制品的斜打孔装置(57)摘要本实用新型提供了一种用于生产金属制品的斜打孔装置，包括底座，底座的顶部设有箱体，底部设有支撑脚，箱体的内部设有移动板，移动板的顶部与气动伸缩杆相连，气动伸缩杆的另一端穿过箱体顶部并与外部的气缸相连，移动板的两侧分别设有滑块，滑块滑动连接于箱体内侧壁设有的滑槽内，移动板一侧的内部设有腔体，腔体内设有螺纹杆，螺纹杆的一端转动连接于腔体的一内侧壁上，另一端与中间杆相连，中间杆的另一端转动连接于腔体的另一内侧壁上，中间杆的中部套设有第一齿轮，第一齿轮的顶部设有第二齿轮，第二齿轮的一侧连接有转轴，转轴的另一端连接有电机。
本实用新型具有结构简单、打孔效率高、实用性强等特点。
权利要求书1页 说明书2页 附图1页CN 209578812 U 2019.11.05C N 209578812U权 利 要 求 书1/1页CN 209578812 U1.一种用于生产金属制品的斜打孔装置，包括底座（1），其特征是：所述底座（1）的顶部设有箱体（2），底部设有支撑脚（3），所述箱体（2）的内部设有移动板（4），所述移动板（4）的顶部与气动伸缩杆（5）相连，所述气动伸缩杆（5）的另一端穿过箱体（2）顶部并与外部的气缸（6）相连，所述移动板（4）的两侧分别设有滑块（7），所述滑块（7）滑动连接于箱体（2）内侧壁设有的滑槽（8）内，所述移动板（4）一侧的内部设有腔体（9），所述腔体（9）内设有螺纹杆（10），所述螺纹杆（10）的一端转动连接于腔体（9）的一内侧壁上，另一端与中间杆（11）相连，所述中间杆（11）的另一端转动连接于腔体（9）的另一内侧壁上，所述中间杆（11）的中部套设有第一齿轮（12），所述第一齿轮（12）的顶部设有第二齿轮（13），所述第二齿轮（13）的一侧连接有转轴（14），所述转轴（14）的另一端连接有电机（15），所述螺纹杆（10）上螺纹连接有移动螺母（16），所述移动螺母（16）的底部与连接杆（17）相连，所述连接杆（17）的另一端连接固定板（18），所述固定板（18）的一侧设有斜打孔机构（19），所述箱体（2）的内底部设有工作台（20）。
【CN209508904U】一种新型环卫扫地车的清洗装置【专利】
5 .根据权利要求1所述的一种新型环卫扫地车的清洗装置，其特征在于：所述内插轴 （12）通过径向固定插销（3）与旋转盖（4）固定。
(51)Int .Cl . E01H 1/10(2006 .01)

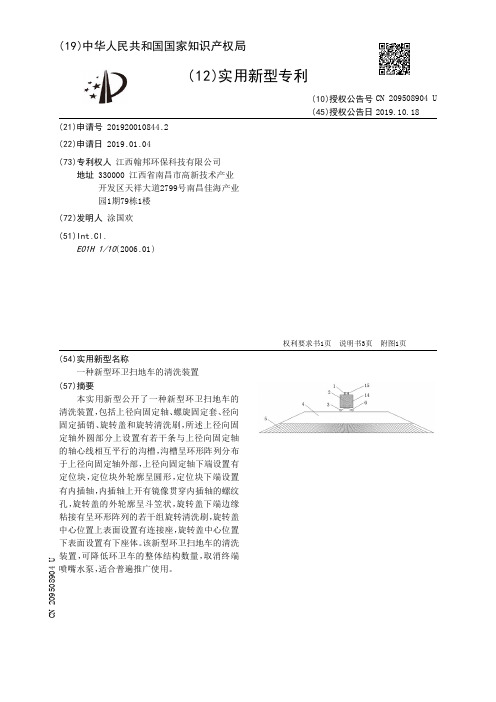

(10)授权公告号 CN 209508904 U (45)授权公告日 2019.10.18
( 54 )实用பைடு நூலகம்型名称 一种新型环卫扫地车的清洗装置
( 57 )摘要 本实 用新型公 开了一 种新型 环卫 扫地车的
清洗装置，包括上径向固定轴、螺旋固定套、径向 固定插销、旋转盖和旋转清洗刷，所述上径向固 定轴外圆部分上设置有若干条与上径向固定轴 的轴心线相互平行的沟槽，沟槽呈环形阵列分布 于上径向固定轴外部，上径向固定轴下端设置有 定位块 ，定位块外轮廓呈圆形 ，定位块下端设置 有内插轴，内插轴上开有镜像贯穿内插轴的螺纹 孔 ，旋转盖的 外轮廓呈斗笠状 ，旋转盖下端边缘 粘接有呈环形阵列的若干组旋转清洗刷，旋转盖 中心位置上表面设置有连接座，旋转盖中心位置 下表面设置有下座体。该新型环卫扫地车的清洗 装置 ，可降 低环卫车的 整体结构数量 ，取 消终端 喷嘴水泵，适合普遍推广使用。
2 .根据权利要求1所述的一种新型环卫扫地车的清洗装置，其特征在于：所述上径向固 定轴（1）、定位块（7）和内插轴（12）为车削加工的一体式成型结构，所述上径向固定轴（1）、 定位块（7）和内插轴（12）构成的结构内部设置有进水腔（13）。
3 .根据权利要求1所述的一种新型环卫扫地车的清洗装置，其特征在于：所述连接座 （6）、旋转盖（4）和下座体（11）为一体式结构，所述下腔（10）的横截面轮廓与内插轴（12）的 横截面轮廓为相互配合的结构。
【CN209512027U】一种等离子体垃圾焚烧装置的进料系统【专利】

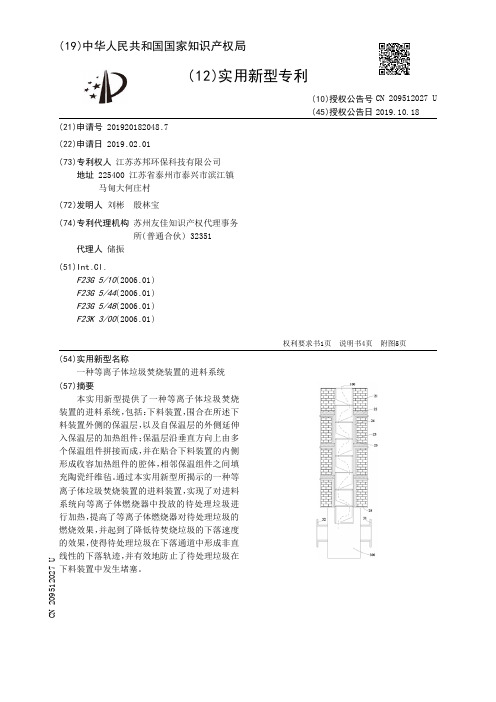

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920182048.7(22)申请日 2019.02.01(73)专利权人 江苏苏邦环保科技有限公司地址 225400 江苏省泰州市泰兴市滨江镇马甸大何庄村(72)发明人 刘彬 殷林宝 (74)专利代理机构 苏州友佳知识产权代理事务所(普通合伙) 32351代理人 储振(51)Int.Cl.F23G 5/10(2006.01)F23G 5/44(2006.01)F23G 5/48(2006.01)F23K 3/00(2006.01)(54)实用新型名称一种等离子体垃圾焚烧装置的进料系统(57)摘要本实用新型提供了一种等离子体垃圾焚烧装置的进料系统，包括：下料装置，围合在所述下料装置外侧的保温层，以及自保温层的外侧延伸入保温层的加热组件；保温层沿垂直方向上由多个保温组件拼接而成，并在贴合下料装置的内侧形成收容加热组件的腔体，相邻保温组件之间填充陶瓷纤维毡。
通过本实用新型所揭示的一种等离子体垃圾焚烧装置的进料装置，实现了对进料系统向等离子体燃烧器中投放的待处理垃圾进行加热，提高了等离子体燃烧器对待处理垃圾的燃烧效果，并起到了降低待焚烧垃圾的下落速度的效果，使得待处理垃圾在下落通道中形成非直线性的下落轨迹，并有效地防止了待处理垃圾在下料装置中发生堵塞。
权利要求书1页 说明书4页 附图5页CN 209512027 U 2019.10.18C N 209512027U权 利 要 求 书1/1页CN 209512027 U1.一种等离子体垃圾焚烧装置的进料系统，其特征在于，包括：下料装置，围合在所述下料装置外侧的保温层，以及自保温层的外侧延伸入保温层的加热组件；所述保温层沿垂直方向上由多个保温组件拼接而成，并在贴合下料装置的内侧形成收容加热组件的腔体，相邻保温组件之间填充陶瓷纤维毡。
2.根据权利要求1所述的进料系统，其特征在于，所述下料装置由若干垂直布置并通过榫槽连接的下料单元砌筑而成；所述下料单元内部形成下落通道，并在所述下料单元的内壁面形成至少覆盖下落通道的横截面面积50％的阻挡部，所述阻挡部形成斜面，其中，相邻的两个下料单元所形成的阻挡部完全覆盖所述下落通道。
【CN209555289U】一种炼钢炉下渣检测装置【专利】
背景技术 [0002] 把炼钢用生铁放到炼钢炉内按一定工艺熔炼，即得到钢，钢的产品有钢锭、连铸坯 和直接铸成各 种钢铸件等 ，通常所讲的 钢 ，一般是指轧 制成各 种钢材的 钢 ，钢属于黑色金 属，但是钢不完全等于黑色金属。 [0003] 但是现有的技术存在以下的不足： [0004] 1、现有的炼钢中，其在出钢的过程中，不具备对钢水中的残渣检测的功能，经常会 导致钢水中的含渣量增加的情况得不到控制，从而影响钢水的质量。 [0005] 2、现有的炼钢中，其出钢的过程中太过于费力，导致人工强度过大。
4 .根据权利要求1所述的一种炼钢炉下渣检测装置，其特征在于：所述控制箱（14）的内 部安装有工控机（13），所述支撑架（15）与安装架（9）之间的底座（10）上方设置有钢包（12）。
5 .根据权利要求1所述的一种炼钢炉下渣检测装置，其特征在于：所述控制箱（14）的表 面设置有显示屏（21），所述显示屏（21）所在控制箱（14）位置右方设置有控制键面（22）。

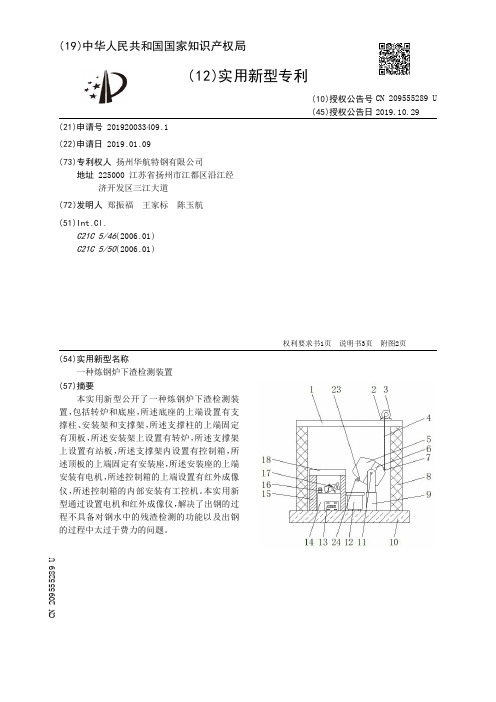

(10)授权公告号 CN 209555289 U (45)授权公告日 2019.10.29
( 54 )实用新型名称 一种炼钢炉下渣检测装置
( 57 )摘要 本实 用新型公 开了一 种炼 钢炉下 渣检 测装
置 ，包括转炉和底座 ，所述底座的 上端设置有支 撑柱 、安装架 和支撑架 ，所述支撑柱的 上端固 定 有顶板 ，所述安装架上设置有转炉 ，所述支撑架 上设置有站板 ，所述支撑架内设置有控 制箱 ，所 述顶板的上端固定有安装座，所述安装座的上端 安装有电机，所述控制箱的上端设置有红外成像 仪 ，所述控 制箱的内部安装有工控机。本实 用新 型通过设置电机和红外成像仪，解决了出钢的过 程不具备 对 钢水中的 残渣检 测的 功能以 及出 钢 的过程中太过于费力的问题。
【CN209865578U】一种投料口用除尘装置【专利】

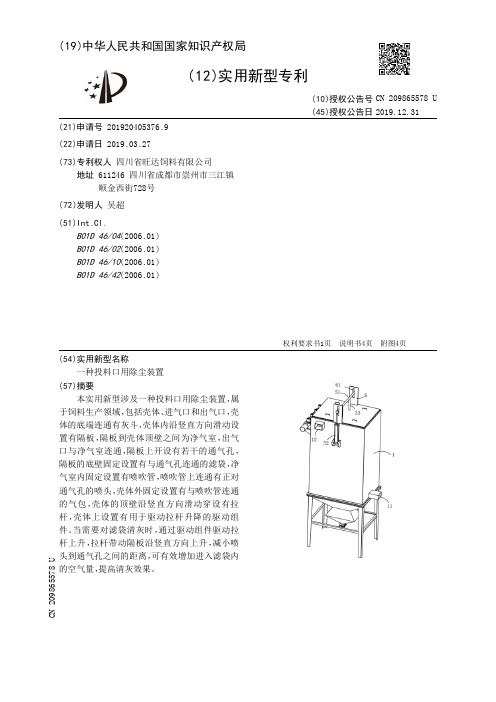

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920405376.9(22)申请日 2019.03.27(73)专利权人 四川省旺达饲料有限公司地址 611246 四川省成都市崇州市三江镇顺金西街728号(72)发明人 吴超 (51)Int.Cl.B01D 46/04(2006.01)B01D 46/02(2006.01)B01D 46/10(2006.01)B01D 46/42(2006.01)(54)实用新型名称一种投料口用除尘装置(57)摘要本实用新型涉及一种投料口用除尘装置，属于饲料生产领域，包括壳体、进气口和出气口，壳体的底端连通有灰斗，壳体内沿竖直方向滑动设置有隔板，隔板到壳体顶壁之间为净气室，出气口与净气室连通，隔板上开设有若干的通气孔，隔板的底壁固定设置有与通气孔连通的滤袋，净气室内固定设置有喷吹管，喷吹管上连通有正对通气孔的喷头，壳体外固定设置有与喷吹管连通的气包，壳体的顶壁沿竖直方向滑动穿设有拉杆，壳体上设置有用于驱动拉杆升降的驱动组件。
当需要对滤袋清灰时，通过驱动组件驱动拉杆上升，拉杆带动隔板沿竖直方向上升，减小喷头到通气孔之间的距离，可有效增加进入滤袋内的空气量，提高清灰效果。
权利要求书1页 说明书4页 附图4页CN 209865578 U 2019.12.31C N 209865578U权 利 要 求 书1/1页CN 209865578 U1.一种投料口用除尘装置，包括壳体(1)、进气口(11)和出气口(12)，所述壳体(1)的底端连通有灰斗(2)，其特征在于：所述壳体(1)内沿竖直方向滑动设置有隔板(3)，所述隔板(3)到壳体(1)顶壁之间为净气室(13)，出气口(12)与净气室(13)连通，所述隔板(3)上开设有若干的通气孔(31)，所述隔板(3)的底壁固定设置有与通气孔(31)连通的滤袋(32)，所述净气室(13)内固定设置有喷吹管(4)，所述喷吹管(4)上连通有正对通气孔(31)的喷头(41)，所述壳体(1)外固定设置有与喷吹管(4)连通的气包(14)，所述壳体(1)的顶壁沿竖直方向滑动穿设有拉杆(33)，所述壳体(1)上设置有用于驱动拉杆(33)升降的驱动组件。
【CN209506170U】一种钢铁生产用钢材捆扎装置【专利】
3 .根据权利要求1所述的一种钢铁生产用钢材捆扎装置，其特征在于：所述承托滑车 (2)的底部设有传动轮(23) ，所述承托滑车(2)与所述导轨(1)之间通过所述传动轮(23)传 动连接。
6 .根据权利要求1所述的一种钢铁生产用钢材捆扎装置，其特征在于：所述扎捆支架 (3)的一侧固定有电机(31) ，所述扎捆支架(3)的内侧转动连接有齿圈(32) ，所述电机(31) 与所述齿圈(32)通过传动齿轮(311)传动连接，所述齿圈(32)上安装有扎捆头(321) ，所述 齿圈(32)的外侧还设有导向环(301)。
权利要求书1页 说明书4页 附图2页
CN 209506170 U
CN 209506170 U
权 利 要 求 书
1/1 页
1 .一种钢铁生产用钢材捆扎装置，其特征在于：包括导轨(1)以及在所述导轨(1)上运 动的三个承托滑车(2) ，三个所述承托滑车(2)上均通过升降机构(21)连接有托架(22) ，所 述导轨(1)上还固定有扎捆支架(3) ，所述扎捆支架(3)的一侧安装有托辊 (41)。
( 57 )摘要 本实用新型属于钢材生产加工技术领域，尤
其为一种钢铁生产用钢材捆扎装置，包括导轨以 及在所述导轨上运动的三个承托滑车，三个所述 承托滑车上均通过升降机构连接有托架，所述导 轨上还固定有扎捆支架，所述扎捆支架的一侧安 装有托辊 ；在导轨上设有三个承托滑车 ，并且承 托滑车上通过升降机构连接有托架，可以实现对 钢材的承托和升降 ，在作业时 ，可以将钢材在较 低的高度放置在位于扎捆支架同一侧的两个承 托滑车上 ，然后同 步 抬升 钢材 ，然后两个承托滑 车将钢材穿过齿圈 ，与另一侧的承托滑车配合， 在进行 捆扎作业 ，可以 控 制钢材的高 度 ，便于作 业时转运钢材 ，同时由于承托滑车可以自由移 动，便于适应不同长度的钢材的捆扎作业。
【CN209953360U】一种五金制品清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920463042.7(22)申请日 2019.04.08(73)专利权人 天津市烁腾聚氨酯制品有限公司地址 300380 天津市西青区杨柳青二经路南头（津京玻壳股份有限公司院内）(72)发明人 张斌 (51)Int.Cl.B08B 3/02(2006.01)B08B 1/04(2006.01)(54)实用新型名称一种五金制品清洗装置(57)摘要本实用新型公开了一种五金制品清洗装置，包括底板，所述底板左侧垂直设置有竖直板，所述底板右侧上端固定连接设置有回收箱，所述回收箱右侧设置有延伸板，所述延伸板上端固定安装设置有电机，所述电机左侧输出端固定连接设置有第一清洁杆，第一清洁杆水平穿插进入回收箱内部，所述第一清洁杆上固定连接设置有主动轮，所述水管上端中心位置垂直固定连接设置有连接管，所述竖直板右侧中心位置水平连接设置有液压杆。
本实用新型利用转动的清洁杆穿过五金制品的穿孔位置，利用转动的清洁杆进行自动清洗工作，避免了人工的使用，同时清洁更加快捷方便，并且清洁同时液压杆带动五金制品在清洁杆上左右移动使得清洁更加彻底，增强了清洗效果。
权利要求书1页 说明书3页 附图1页CN 209953360 U 2020.01.17C N 209953360U权 利 要 求 书1/1页CN 209953360 U1.一种五金制品清洗装置，包括底板(1)，其特征在于：所述底板(1)左侧垂直设置有竖直板(5)，所述底板(1)右侧上端固定连接设置有回收箱(2)，所述回收箱(2)右侧设置有延伸板(19)，所述延伸板(19)上端固定安装设置有电机(11)，所述电机(11)左侧输出端固定连接设置有第一清洁杆(12)，第一清洁杆(12)水平穿插进入回收箱(2)内部，所述第一清洁杆(12)上固定连接设置有主动轮(13)，所述回收箱(2)上端设置有水管(8)，所述水管(8)上端中心位置垂直固定连接设置有连接管(9)，所述竖直板(5)右侧中心位置水平连接设置有液压杆(4)，所述液压杆(4)右端固定连接设置有活动板(6)，所述活动板(6)右侧水平连接设置有水平板(7)，所述水平板(7)右侧下端固定连接设置有固定块(16)，所述水平板(7)下端在固定块(16)左侧设置有活动块(17)。
【CN209508074U】一种有机肥发酵罐的搅拌卸料一体化装置【专利】
代理人 罗茶根
(51)Int .Cl . C05F 17/02(2006 .01)
(10)授权公告号 CN 209508074 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种有机肥发酵罐的搅拌卸料一体化装置
实用新型内容 [0004] 针对现有技术的不足，本实用新型提供了一种有机肥发酵罐的搅拌卸料一体化装 置 ，解决了现有技术中对有机肥的发酵只是简单进行发酵 ，并不具备别的功能 ，所以 不够实 用的问题。 [0005] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种有机肥发酵罐的 搅拌卸料一体化装置，包括罐口、罐体、罐体支架、支撑架、罐底和旋转电机，所述罐体上端 开设有罐口 ，所述罐口上端为敞口状 ，所述的罐体下端固定设置有罐底 ，所述罐体安装在罐 体支架上 ，所述旋转电 机下方连接有风帆型搅拌架 ，所述旋转电 机通过支撑架固定在罐口 的 上方 ，所述风帆型搅拌架通过旋转托轮固定在托架上 ，所述风帆型搅拌架上设置有搅拌 棒，所述罐底底部中间设置有卸料口，所述卸料口上安装有卸料阀门 ,所述旋转电机的输出 端固定连接搅拌棒。 [0006] 优选的，所述风帆型搅拌架为三角形，所述风帆型搅拌架为多个，多个所述风帆型 搅拌架分布在搅拌棒的周边。 [0007] 优选的，所述罐体支架为四个，四个所述罐体支架等角度分布在罐体的下端。 [0008] 优选的，所述的罐体为圆柱状，所述支撑架通过螺栓安装在罐口上，且所述支撑架 与罐口连接的位置设置有密封垫，所述罐口和所述支撑架均为圆形。 [0009] 优选的，所述托架为镂空的支架，固体和液体可通过托架。 [0010] 有益效果 [0011] 本实用新型提供了一种有机肥发酵罐的搅拌卸料一体化装置。具备以下有益效 果 ：（1）发酵过程物料可以 不断的 搅拌 ，使物料反应均匀、充分 ；（2）物料发酵完成 后物料由 于带水具有很强的粘附力，该装置的风帆型搅拌架将有助于将物料从发酵罐壁上刮落下来 （3）实现了发酵罐内搅拌装置和卸料装置的多功能融合。
【CN209953306U】一种不锈钢棒材淬火后表面清洁装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374921.2(22)申请日 2019.03.23(73)专利权人 江苏申源集团有限公司地址 225722 江苏省泰州市兴化市张郭镇东兴南路(72)发明人 魏伟 沈国平 花辰飞 (51)Int.Cl.B08B 1/00(2006.01)B08B 13/00(2006.01)(54)实用新型名称一种不锈钢棒材淬火后表面清洁装置(57)摘要本实用新型揭示一种不锈钢棒材淬火后表面清洁装置，包括清洁台和棒材，清洁台底部的四角均垂直固定连接有支脚，四根支脚之间均通过一根固定杆进行连接，清洁台上端面的左、右两侧均固定连接有第一固定板，每块第一固定板的顶部均固定连接有第一卡箍，每个第一卡箍内壁的顶部和底部均固定连接有防滑橡胶垫，棒材通过两个第一卡箍卡合在清洁台上；本实用新型通过第一固定板、第一卡箍、固定台和滑台等设计，该装置结构简单，使用方便，使用时能够快速有效的对棒材进行固定和清洁，通过滑台在丝杆上做往返运动，能够有效的代替手动擦拭的方式，对于生产单位来说有效的提高了清洁效率。
权利要求书1页 说明书3页 附图2页CN 209953306 U 2020.01.17C N 209953306U权 利 要 求 书1/1页CN 209953306 U1.一种不锈钢棒材淬火后表面清洁装置，包括清洁台(1)和棒材(2)，其特征在于：所述清洁台(1)底部的四角均垂直固定连接有支脚(3)，四根支脚(3)之间均通过一根固定杆进行连接，所述清洁台(1)上端面的左、右两侧均固定连接有第一固定板(4)，每块第一固定板(4)的顶部均固定连接有第一卡箍(5)，每个第一卡箍(5)内壁的顶部和底部均固定连接有防滑橡胶垫(51)，所述棒材(2)通过两个第一卡箍(5)卡合在清洁台(1)上，所述清洁台(1)上端面的左、右两侧且位于两个第一固定板(4)内侧的位置均固定连接有固定台(7)，两个所述固定台(7)内侧面的顶部横向固定连接有丝杆(8)，所述固定台(7)通过丝杆(8)传动连接有滑台(9)，所述滑台(9)的顶部固定连接有第二固定板(10)，所述第二固定板(10)背部纵向固定连接有支撑架(11)，所述支撑架(11)的一端固定连接有第二卡箍(14)，所述第二卡箍(14)的背部固定连接有活动拧杆(16)，所述活动拧杆(16)的底部固定连接有用于紧固第二卡箍(14)的螺纹杆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920213793.3
(22)申请日 2019.02.20
(73)专利权人 沧州中铁装备制造材料有限公司
地址 061100 河北省沧州市黄骅港开发区
工业区
(72)发明人 丁忠良 张之忠 张晓锋 王晓光
章达懿 李洪争 张帅 丁佳敏
(74)专利代理机构 北京邦创至诚知识产权代理
事务所(普通合伙) 11717
代理人 张宇锋
(51)Int.Cl.
B22D 41/00
(2006.01)
(54)实用新型名称
一种钢包口钢渣清理装置
(57)摘要
本实用新型公开的一种钢包口钢渣清理装
置，包括连接盘，连接盘上沿周向均布设置有若
干支杆，支杆在远离连接盘的一端设置有第一割
刀，第一割刀的顶部设置有第二割刀，所杆上在
对应第一割刀下方的位置设置有第三割刀，第二
割刀与所述第三割刀均向钢包一侧延伸且二者
之间的间距与钢包的壁厚相适配，第二割刀的下
端设置有与钢包外壁贴合的第一刮片，第三割刀
的上端设置有与钢包内壁贴合的第二刮片。本实
用新型通过三个割刀的设置，分别对钢包口不同
的位置的钢渣进行同时清理，清理效率更高，钢
包只需要小幅度的摆动即可将钢渣除掉，方便快
捷，并且刮片配合清理装置自身的转动，可对钢
包口内外壁上的残渣进行进一步的清理，提高了
清渣效果。
权利要求书1页 说明书3页 附图2页
CN 209578147 U
2019.11.05
C
N
2
0
9
5
7
8
1
4
7
U
1.一种钢包口钢渣清理装置，其特征在于：包括连接盘，所述连接盘上沿周向均布设置
有若干支杆，所述支杆在远离连接盘的一端设置有第一割刀，所述第一割刀的顶部设置有
第二割刀，所述支杆上在对应所述第一割刀下方的位置设置有第三割刀，所述第二割刀与
所述第三割刀均向钢包一侧延伸且二者之间的间距与钢包的壁厚相适配；
所述第二割刀的下端设置有与钢包外壁贴合的第一刮片，所述第三割刀的上端设置有
与钢包内壁贴合的第二刮片；
清理装置整体安装在安装架上，所述安装架设置有传动电机，所述传动电机的轴杆与
所述连接盘的中心处固定连接，安装架上还设置有用以抵紧清理装置的支撑件。
2.根据权利要求1所述的一种钢包口钢渣清理装置，其特征在于：所述第一割刀、第二
割刀以及第三割刀均为钢板且三者在朝向钢包的一端均设置有尖状的刀刃。
3.根据权利要求1所述的一种钢包口钢渣清理装置，其特征在于：所述支杆之间设置有
加强杆，所述加强杆依次将各个支杆相连。
4.根据权利要求1所述的一种钢包口钢渣清理装置，其特征在于：所述支撑件包括设置
在安装架上的油缸，所述油缸的活塞杆朝向钢包一侧，活塞杆的端部设置有抵紧块，所述抵
紧块贴靠在清理装置的后侧。
权 利 要 求 书
1/1页
2
CN 209578147 U
