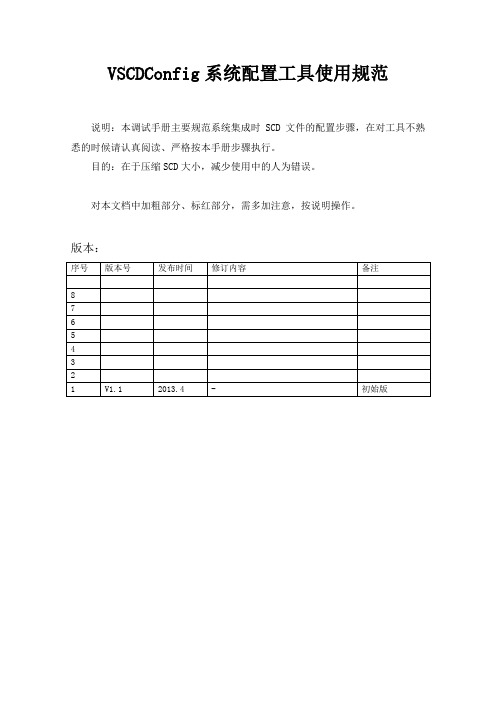

南自系统集成软件-VSCDConfig使用规范
VSCDConfig系统配置工具使用规范说明：本调试手册主要规范系统集成时SCD文件的配置步骤，在对工具不熟悉的时候请认真阅读、严格按本手册步骤执行。
目的：在于压缩SCD大小，减少使用中的人为错误。
对本文档中加粗部分、标红部分，需多加注意，按说明操作。
版本：一、工具安装二、地址分配原则工程人员在做全站系统集成工作前，需要统计全站运行61850规约的装置型号，包括外厂家设备。
提前分配好全站装置的IED名、IP地址、GOOSE组播地址、SMV组播地址等信息。
整理出excel表格形式，如下截图示：备注：excel表格整理建议按电压等级划分，方便分配组播地址。
1、IEDName命名原则该设计规范暂未发布，目前在用户无特殊需求的情况下，可按下述原则命名。
设计规范发布后可能涉及到命名方式更新，请留意本调试手册的版本更新。
注：本命名原则非规范，只是作为统一南自SCD文件配置时的参考性依据。
在工程实践中有好的提议请及时反馈。
命名说明：装置命名按上述表格从左到右组合命名。
装置类型使用范围电压等级线路编号是否双套命名实例P（保护、保测）T（主变）750 1 A PB5002AC（测控）L（线路）330 …… B PT7501BM（合并单元）M（母线）220 n - PL2203AI（智能终端）B（断路器）110 PL1101I（合一装置、暂用）F（分段）35 PC101E（母联）10 CL2201C（电容器）MM2201A2、IP地址分配原则a）A网地址：172.20.XXX.YYY (xxx对应电压等级，如75、50、220、110、10等，YYY对应顺序编号，从1开始) 如220kv线路保护1，可使用地址 172.20.220.1。
适用于线路、母差、主变、母联、测控等保护、测控（保测一体）装置。
b）B网分配原则同上，以172.21网段开始；c）公用测控装置，除按a）中定义地址方式外，也可采用172.20.50.xx来分配地址；e）站内其他如直流屏、消弧等外厂家只存在61850规约接入后台的装置，建议分配IP地址172.20.100.XX。
LV7000使用操作手册
武汉科孚德自动化有限公司 Converteam Wuhan Automation Co., Ltd.
页码：6
日期：2010 年 04 月 06 日
2. 硬件说明
LV7000 变频器在硬件结构上主要分为三个部分：面板、控制盒和功率单元，如下 图所示：
控制盒
面板 功率单元
面板是液晶显示器，可以对变频器内的每一个参数进行设置，并可以观察常用的 变量，比如：转速、电流、电压、功率等，还具有保存参数以及下载保存的参数到变 频器的功能，便于更换设备和进行维护。
目录
1. 简介 .................................................... 3 2. 硬件说明 ................................................ 7 3. 软件说明 ................................................17 4.变频器更新内部程序的操作说明..............................20 5.操作面板的操作说明 .......................................22 6.参数表简介以及基本设置操作说明............................25 7.故障说明以及简单维护 .....................................29
OPT-D_
适配卡。
带光纤适配器的板卡（如系统总线光纤通信卡）。
这种类型的卡可以插在 D 和 E 槽上。
武汉科孚德自动化有限公司 Converteam Wuhan Automation Co., Ltd.
页码：8
北京利达LD EII主机调试说明
JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128EⅡ监控软件和POT设置软件版本。
本版对工程调试进行了更详尽的说明。
希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。
注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。
LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN （Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。
内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。
每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X — XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
台达PLC通讯调试方法
台达PLC通讯调试方法。
台达PLC出厂通讯格式为，ASCII,9600,7,E,1,支持功能码03H，06H，10H,如用串口调试程序向PL C（站号为1）的D0写H1770,ASCII字符为: “: 010610001770620d0a”应在串口调试程序中写入的16进制代码为: 3A 30 31 30 36 31 30 30 30 31 37 37 30 36 32 0D 0A 注意阿ASC II模式下字符0对应16进制30H,1对应16进制31H，依次类推......你的串口协议是对的，与PLC的默认协议完全相符，PLC不用再作协议设定。
你发送的数据中有几个错误：1、尾码不是0A0D，而应是0D0A。
2、16进制数据与ASCI I码混在了一起，"010104000010"是ASCII码，应全部转换为16进制。
正确的字符串数据是="："+"0101040010"+LRC码（"EA"）+CR(0D)+LF(0A)转换为16进制="3A3031303130343030313045410D0A"，你把引号内的内容复制到你的串口调试软件中，按16进制发送试试。
我已经试过了，返回数据是=":01810777" (3A 30 31 38 31 30 37 37 37 0D 0A)我是一个PL C初学者,在Micro Progra mmabl e LogicContro llerFC4A使用手册中，遇到一个问题：在17－2中电缆线连接器脚位表格下，有一个“注：准备连接埠1的电缆显示，请不要插入第6和7针。
如果第6和7针连接在一起，便无法使用使用者通讯。
1.2=雕刻伺服客户使用手册
方案二： X 轴 L5-750Z + ACM8008M2F-B1-L-SS Y1 轴 L5-750Z + ACM8008M2F-B1-L-SS Y2 轴 L5-750Z + ACM8008M2F-B1-L-SS Z 轴 L5-750Z + ACM8008M2E-B1-L-SS（抱闸电机）
PA003：刚性设置，在机器不叫的情况下，此参数越大越好，双 Y 轴刚性设 为一致；
PA004：负载惯量比设置，木工机上 Y 轴惯量比比 X 轴大，丝杆最小，惯量 比参照不同方案进行设置；
PA006：脉冲极性设置，即负载运动方向设置，当负载运行相反时，可以更 改此参数，由 0 改为 1 或者 1 改为 0，双 Y 轴此参数必须设为相反值；
35
BRK-OFF
抱闸
（接继电器）
6
深圳市雷赛智能控制股份有限公司
2 电机绕组线、编码器接线
750W 方案接线：
绕组线定义：
序号（安普塑料接头侧）
名称
1
U
2
W
3
V
4
PE
编码器线定义： 电机侧（安普塑料接头）
1 2 3 4 5
脚位定义 屏蔽 5V 0V SD+ SD-
驱动侧（CN2 接头） 外壳 13 3 9 10
深圳市雷赛智能控制股份有限公司
交流伺服驱动器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
..
D06调试软件说明
首先要将D06按照使用说明书安装好。用汽油启动汽车，通过专用串口连接线把D06与PC
机连接。启动D06调试软件。
启动后的主界面：
VEHICLE CONFIGURATION 参数配置
DISPLAY 数据显示
AUTOCALIBRATION 自动配置
SAVE CONFIGURATION 保存配置
LOAD CONFIGURATION 读入配置
ECU REPROGRAMMING 重新编程
EXIT 退出
.
..
选择语言，操作如下图：
进入VEHICLE CONFIGUNATION 菜单，内部有F1、F2、F3、F4四张表格。
F1表格的内容如下图：
.
..
Fuel type 燃料类型
默认状态： LPG （液化气）
选择项 ： Methane （天然气）
Inj. 喷射的方式
默认状态：Sequential （顺序喷射）
选择项 ：Full Group （分组喷射）
Injectors 喷嘴类型
默认状态：Omvl FAST
选择项 ：Omvl STD
Reducer：减压器类型 燃料类型选择为Methane时，就没有此选项
默认状态： STD
选择项 ：MP
选择项 ：HP
Type of revolution signal 转速信号的类型
默认状态：Standard
选择项 ：Weak
No. of cylinders 汽缸数
默认状态：4 Cylinders
选择项 ：3 Cylinders
Ignition type 线圈类型
默认状态：Two coils
选择项 ：One coil
选择项 ：RPM sensor
选择项 ：RPM sensor2
Type of change over 转换类型
默认状态：In acceleration
选择项 ：IN DECELERTION
REV. THRESHOLD FOR CHANG-OVER 转换的转速
默认状态：1600
选择项 ：800—3000
REDUCER TEMPERATURE FOR CHANGE-OVER 转换时的减
压器温度
默认状态：30
选择项 ：20—90
.
..
CHANG-OVER FROM PETROL-GAS DELAY 转换时的油气延
时
默认状态：40S
选择项 ：25—250S
RESET ECU AND GO TO BASE PARAMETERS 复位ECU到初
始状态
F2表格内容如下图：
TYPE OF LAMBDA PROBE 氧传感器的类型
默认状态：0—1VOLT
选择项 ：5—0VOLT
选择项 ：0—5VOLT
选择项 ：0.8—1.6VOLT
NUMBER OF AHEAD LAMBDA PROBES 氧传感器的数量
默认状态：1
选择项 ：1或2 如果选择2将会出现下一项
FUEL TRIM BANK2
默认状态为：0
选择项 ：-20—+20
.
..
F3表格的内容如下图：
TYPE OF MAP SENSOR MAP传感器的类型
默认状态：AEB 025
选择项 ：AEB 013
TYPE OF GAS LEVEL SENSOR 液为位传感器的类型
默认状态：AEB
选择项 ：0—90 OHM
选择项 ：NOT STANDARD 不标准的传感器，可以自己调整里面的数据。
选择项 ：NOT STANDARD INVERTED 不标准的反向的传感器。
.
..
F4表格的内容如下图：
MANUAL CARBURATION ADJUSTMENT（±50%） 手动调节混合比
IDLE 怠速 OUT OF IDLE 离开怠速
VERY LOW LOAD
LOW LOAD
MIDDLE LOAD
HIGTH LOAD
EXTRAINJ.SENSITIVENNESS
ENRICHMENT IN ACCELERATION 加速时加大进气量
WEAKENING ON MAZDA
注意：每个图片最下面的几排数据是表示当前的实际值。
PETROL 表示当前的燃料为汽油
GAS 表示当前的燃料为天然气或液化气
REVS 表示当前的发动机转速
T．GAS 表示当前的燃料温度
T．REDUCER 表示当前的减压器的水温
TINJ．GAS 表示当前的喷嘴的喷气时间
TINJ．PETROL 表示当前的喷油时间
PRESS GAS 表示当前燃气的压力
MAP 表示当前MAP 的压力
SENSOR AEB 025 表示当前的压差传感器
LAMBDE 表示当前的氧传感器电压
LEVEL 表示当前的燃料的剩余量
.
..
数据显示：
