LED全彩显示屏接收卡及发送卡数量如何计算？
LED显示屏相关计算方式知识
1.前言LED屏应用越来越广，小到小门店，大到大型广场，都会看见LED屏的存在，那么你对LED屏知多少，下面我们就来学习下。
1.1.点间距计算方法每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM。
1.2.屏的长宽计算长度和高度计算方法：点间距×点数=长/高如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝1.3.屏体模组数计算屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个1.4.LED显示屏可视距离的计算方法RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000。
最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000。
最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×3000/1000。
最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）。
LED全彩屏操作说明书
****** 2012.4
精选ppt
1
宝世达电子科技有限公司
一、零星雨（LINSN）控制卡
1.发送卡简介：
功能：是将由显卡传输过来的视频信号，经发送卡转换并传输给接收 卡，最终控制显示屏的点亮。
分类：双色TS801（图二），全彩DS801（图三），全彩发送卡可以控 制全彩和双色两种屏体；双色发送卡只能控制双色屏体，若双色 发送卡后控制全彩屏体，屏体表现为屏体缺色。
示
指
口串
口
2.关于显卡：发送卡需与显卡配合使用，才能正常
线
工作。市场上的显卡厂商有好多家，但显卡的主芯片有
借
网 口
两家，分别是NVIDIA和ATI。显卡安装在主机上后，需
要安装显卡驱动，装完显卡驱动后，还需设置显示器显
DVI
示模式，发送卡才能正常工作，表现形式就是发送卡上 口
的绿色指示灯快速闪烁。
线
送卡的绿灯闪烁，发送卡可正常工 作。
图十
精选ppt
6
宝世达电子科技有限公司
4.NVIDIA显卡设置显示模式：
步骤： 1).在桌面上单击右键（如图11），
点击“NVIDIA控制面板” ，进入 NVIDIA控制面板显示窗口（如图 12）；
图11
图12
2).点击“显示”-“设置多个显示器”，如图
12；
精选ppt
图二
图一
精选ppt
图三
2
宝世达电子科技有限公司
辨别方法：查看发送卡反面标签即可，DS801为双色， TS801为全彩。
安装： 将发送卡插入电脑主机PCI插槽，连好DVI线和
串口线（分USB形式和COM口形式），红色 指示灯亮着表示供电良好，绿色指示灯快速闪
led显示屏模组规格计算方法
led显示屏模组规格计算方法：1、间距计算方法：每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗led 灯[如：PH10(1R)]、两颗led灯 [如：PH16(2R)]、三颗led灯[如：PH16(2R1G)]；2、长度和高度计算方法：点间距×点数=长/高如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个led显示屏如何挣钱？发表于：2008年12月17日浏览次数：9689本篇Tags：led显示屏如何赚钱？1、led显示屏材料批发赚钱：主要以led模组为主，兼营其他材料批发，从led 模组生产厂家以比较低的价格采购模组，在当地以门市或者其他的形式推广销售。
2、led显示屏整屏批发赚钱：如果您有合适的渠道和技术，可以在当地承接显示屏订单，组装显示屏卖给当地的中间商、工程商。
3、led显示屏项目工程赚钱：主要以承接各种大小显示屏工程为主，承接当地/外地终端客户的整屏安装、维护，小到各种店面招牌，大到大型广告项目。
4、led显示屏项目维修赚钱：如果您有足够的技术实力，或者您已经做过的项目过了保修期，你也可以通过显示屏维修来赚钱，也可以单独承接led显示屏维修的业务。
一台电脑控制多个显示屏(发送卡)

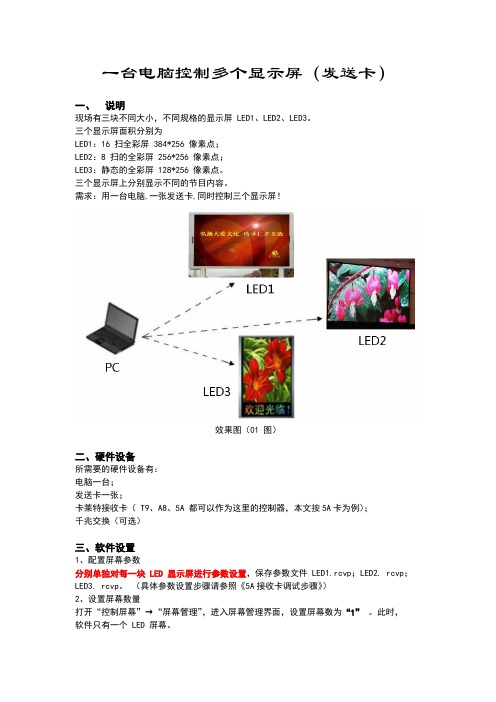

一台电脑控制多个显示屏（发送卡）一、说明现场有三块不同大小，不同规格的显示屏 LED1、LED2、LED3。
三个显示屏面积分别为LED1：16 扫全彩屏 384*256 像素点；LED2：8 扫的全彩屏 256*256 像素点；LED3：静态的全彩屏 128*256 像素点。
三个显示屏上分别显示不同的节目内容。
需求：用一台电脑,一张发送卡,同时控制三个显示屏！效果图（01 图）二、硬件设备所需要的硬件设备有：电脑一台；发送卡一张；卡莱特接收卡（ T9、A8、5A 都可以作为这里的控制器，本文按5A卡为例）；千兆交换（可选）三、软件设置1、配置屏幕参数分别单独对每一块 LED 显示屏进行参数设置，保存参数文件 LED1.rcvp；LED2. rcvp；LED3. rcvp。
（具体参数设置步骤请参照《5A接收卡调试步骤》）2、设置屏幕数量打开“控制屏幕”→“屏幕管理”，进入屏幕管理界面，设置屏幕数为“1”。
此时，软件只有一个 LED 屏幕。
设置界面（02 图）3、加载屏幕参数发送卡采用的是拷贝桌面的方式，需要将三块LED显示屏显示在不同的区域中，通过接收卡连接设置更改每块显示屏坐标。
将电脑与第一块 LED 显示屏用网线进行直连，在软件的“屏幕管理”中点击“配置选中屏参数…”，输入密码“168”，进入“接收卡参数设置”界面，点击“从文件加载”加载第一步获得的“LED1. rcvp”，并“发送到接收卡”。
加载参数（03 图）断开网线，连上LED2，加载参数，修改连接设置，右移LED1的宽度，发送到接收卡。
连接设置（04 图）断开网线，连上LED3，加载参数，修改连接设置，右移LED1和LED2的总宽度，发送到接收卡。
注意: A. 加载屏幕参数的过程中，电脑必须与要加载参数的一个 LED 显示屏直连，其它LED 显示屏的网线必须断开。
四、硬件连接卡莱特的控制系统在软件设置好后，硬件连接就相当灵活，客户可以根据施工现场的实际环境进行硬件连接，总结后主要有以下三种方案。
户外p6LED全彩显示屏配置清单讲解学习
户外p6LED全彩显示屏配置清单1、室外p6LED全彩显示屏：7.7㎡(24*8)2、单块尺寸：192mm*192mm3、控制系统卡：接收卡，2块4、控制系统卡：发送卡，1块5、显示系统专用软件：显示屏专用软件，1套6、控制电脑：操作系统中英文Windows2007（正版）硬件配置：CPU: 英特I5处理器内存:4G 硬盘：1T 固态硬盘：120G 显卡:蓝宝石2G独显20.5寸液晶显示器相关软件：微软公司的媒体播放器(Media Player)--必须安装OFFICE2007--如需WORD文件必须安装RealPlayer--如需播RealPlayer文件必须安装7、视频处理器：视频输入信号类型数量说明DVI-（24+1） 1 •最大支持分辨率为1920×1200@60Hz，向下兼容•兼容HDMI1.3及以下版本，EDID 版本1.3HDMI(TYPE A) 1 •最大支持分辨率为1920×1200@60Hz，向下兼容•兼容HDMI1.3及以下版本，EDID 版本1.3VGA (HD-15) 1 •最大支持分辨率为）1920×1200@60Hz ，向下兼容•EDID版本1.3.信号电平：R、G、B、Hsync、Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync ) 75Ω；black level：300mV Sync-tip：0V复合视频（BNC）2•NTSC/PAL自适应信号电平：1Vpp±3db (0.7V Video+0.3v Sync ) 75Ω视频输出信号类型数量说明DVI-D（24+1） 2 •最大支持分辨率为1920×1300@60Hz，向下兼容•兼容HDMI1.3及以下版本，EDID 版本1.3.支持自定义分辨率，例如1536×1536@60Hz,1200×1800@60Hz控制接口类型数量说明RS232（RJ 11） 1 . 波特率9600，随机附送RJ 11转RS232连接线产品特色淡入淡出切换：所有通道信号均支持淡入淡出切换人性化交互界面:KS600配备了彩色液晶面板、数字按键及调节旋钮，并支持导航式设置计划任务:通过KYSTR管理软件，用户可设定定时操作，完成自动化管理其他:上位机控制方式RS232/USB尺寸(mm) 66(高)×432(长)×225(深)重量(Kg) 3.5 输入电源100-240VAC，47-63Hz，≤2A 8、边框和钢结构：不锈钢包边，5cm；钢结构必须满足整块屏幕安全悬挂的需要。
led显示屏计算公式
去除工艺边实际尺寸（含底壳） 去除工艺边实际尺寸（ 含底壳） 箱体外围尺寸 恒流驱动IC（单脚多带灯数） 恒流驱动IC（单脚多带灯数） IC 像素与像素间的中间间隔 一般默认（电源至模组的供电电压） 一般默认（电源至模组的供电电压）
此为理论结果，与实际偏差5 10% 此为理论结果，与实际偏差5-10%
LED显示屏参数计算器 LED显示屏参数计算器
不可编辑区域 可编辑区域
自 填 项 目
项目 红光亮度 绿光亮度 蓝光亮度 红光电流 绿光电流 蓝光电流 单组像素LED个数 单组像素LED个数 LED 模组尺寸 箱体尺寸 红光个数 绿光个数 蓝光个数 长X 宽Y 长X 宽Y
自 动 给 出 结 果
驱动方式 点间距 供电电压 平方分辨率 箱体横向（ 箱体横向（X）模组数量 箱体竖向（ 箱体竖向（Y）模组数量 模组横向（X）像素数量 模组横向（ 模组竖向（ 模组竖向（Y）像素数量 箱体模组数量 单组像素功率 模组功率 箱体功率 平均功率（实际/全亮） 平均功率（实际/全亮） 额定功率（全亮） 额定功率（全亮） 峰值功率（瞬启/全亮） 峰值功率（瞬启/全亮） 单个灯点亮度 亮度100 100% 全亮） 亮度100%（全亮） 考虑损失亮度80 80% 经过一段时间的衰减） 考虑损失亮度80%（经过一段时间的衰减）
屏参数计算器
由深圳金山光电提供
单位 mcd mcd mcd A A A pcs pcs pcs mm mm mm mm 扫 mm V 点 张 张 组 组 张 W W W W W W cd nit(cd/m2) nit(cd/m2)
15巷401号
备注
根据实际情况填写
取值0 005- 02间 一般默认0 02） 取值0.005-0.02间（一般默认0.02）
led显示屏计算方法led电子显示屏功率计算led电源计算方(精)
led 显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全P ostBy ：2010-1-511:03:051、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED 灯[如：PH10(1R]、两颗LED 灯[如：PH16(2R]、三颗led 灯[如：PH16(2R1G1B],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM...2、长度和高度计算方法：点间距×点数=长/高如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数如：10个平方的PH16户外单色led 显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的PH16单色led 显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4.LED 显示屏可视距离的计算方法：RGB 颜色混合距离三色混合成为单一颜色的距离：LED 全彩屏视距=像素点间距(mm×500/1000最小的观看距离能显示平滑图像的距离：LED 显示屏可视距离=像素点间距(mm×1000/1000最合适的观看距离观看者能看到高度清晰画面的距离：LED 显示屏最佳视距=像素点间距(mm×3000/1000最远的观看距离：LED 显示屏最远视距=屏幕高度（米）×30（倍）5.LED 显示屏扫描方式计算方法：扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。
如何计算全彩LED显示屏模组规格
全彩LED显示屏模组规格计算方法：
1、LED电子显示屏间距计算方法：每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗led灯[如：PH10(1R)]、两颗led灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G)]；
2、LED显示屏单元板长度和高度计算方法：点间距×点数=长/高
如：PH16长度=16点×1.6㎝=25.6㎝
高度=8点×1.6㎝=12.8㎝
PH10长度=32点×1.0㎝=32㎝
高度=16点×1.0㎝=16㎝
3、LED电子显示屏屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数
如：10个平方的PH16户外单色led显示屏使用单元板数等于：
10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的单元板计算方法：长度使用模组数×高度使用模组数=使用模组总数
如：长5米、高2米的PH16单色led显示屏使用模组数：
LED电子显示屏长使用模组数=5米÷0.256米=19.53125≈20个
LED电子屏高使用模组数=2米÷0.128米=15.625≈16个
LED大屏幕使用模组总数目=20个×16个=320个。
LED屏配置参数计算器Vision1.0
160*160
P12
12MM
13W
192*192
P3.75单双色
4.75MM
19.5W
304*152
P5单双色
7.62MM
27W
488*244
屏参计算器
屏比例：16：9
纵向发送卡 横向接收卡 纵向接收卡 电源数量
2
10
11
130
采购参考
模组总数
发送卡总 数
777
4
接收卡总 数
110
0
0
0
0
0
0
0
0
常见LED显示屏参数
屏类
点间距
单元板功率
单元板尺寸
P3
3MM
26W
192*192
P4
4MM
21W
256*128
P5
5MM
17W
320*160
P6
6MM
17W
384*192
P7.62
7.62MM
13W
244*244
P8
8MM
36W
256*128
P10
10MM
47.25W
320*160
P10
10M
0
0
1
5
5
240
1440
1
25
0
0
0
0
0
0
0
情况输入【宽度】和【高度】即可。
点参数为横向1280点，纵向1024点，如供应商提供板卡带点参数与此参数不一致，可在计 128，256*64，128*128，128*64；发送卡规格： 1280×1024、1024×1200、1600×848、
LED全彩屏操作说明书
宝世达电子科技有限公司
8).接收卡参数设置窗口如图25所示，点击“从文件加载”按钮，加载已有的程序文 件；
图25
9).选择好程序文件后，点击按钮“发送到接收卡”，至此程序文件已正常加载到接收卡；
宝世达电子科技有限公司
10).选择“连接设置”选显卡，如图26所示，根据屏体实际的接收卡数量，设置接收 卡的行数和列数，如图中A所示；
式）”， 选中后右侧会显示两个显示器（如图13）。
图13
宝世达电子科技有限公司
图14
4).点击窗口右下角“应用”按钮，至此显示模式设置完成，发送卡的绿灯闪烁，
发送卡可正常工作。
宝世达电子科技有限公司
4.接收卡（LINSN）简介： 功 能： 接收卡是将发送卡传输来的视频信号处理，并分好行与列，经
转接板最终到达LED屏，使得LED屏正常工作。
1.CL2005-II异步卡：
功能：CL2005-II异步卡可实现对单双色显示屏的异步控制，可显示所需汉字， 图片，时钟等，显示效果多样，并具有存储记忆功能，一次设定长期使用。 连接：CL2005-II异步卡上接计算机串口，下接转接板及显示屏，正常供电并传 好程序后即可实现对单双色显示屏的控制。
图27
图19
图20
2).点击“控制屏幕”，即弹出下拉菜单，如图20所示；
宝世达电子科技有限公司
3）.在弹出的下拉菜单中点击“屏幕管理”，进入屏幕管理窗口，如图21所示；
图21
图22
4).发送方式选择“网口发送”，需要输入管理员密码，输入“168”，“使用网卡” 前的复选框打勾，此时网卡发送方式设置成功；
器”，（如图七）。
3).在(图七)的“连接的显示器当前被禁用”下
面的灰色显示器上单击右键,在弹出的菜单上选 择“复制主机 数字面板”(图八),选择“是”保 持设置(图九)，设置好后如图十所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED全彩显示屏接收卡及发送卡数量如何计算？
LED全彩显示屏接收卡及发送卡数量如何计算？其实这与LED屏体尺寸、型号有关，那么具
体是怎么回事，我们一起来看看。
全彩LED显示屏的接收卡数量，也就是说计算每张接收卡的最大带载能力了，具体每张接受
卡的带载的能力都是有所不同的，不同的接收卡带全彩LED显示屏的长度和宽度是不一样的
（长度、宽度指的是像素点），这个是根据接收卡设计不同而得来的。比如灵星雨的控制系
统，每张接收卡的控制范围：256*128点，256*64点（RV901的卡），全彩LED显示屏扫描
模式的按照256*128点计算，户外全彩LED显示屏静态可以按照256*64点计算，接收卡的
像素点一定要大于屏体的像素点，这样才能带的起来。
一、室内全彩LED显示屏发送卡及接收卡的计算方式：
举例说明：现在客户在联诚发定制了一块P10室内全彩显示屏，要求长度为20米，高度为
10米。
1.计算用多少个模组。
P10显示屏的单元板尺寸是：32cm*16cm.
长度使用模组数：2000cm/32cm=62.5
宽度使用模组1000cm/16cm=62.5
2、计算长宽的分辨率：
（P10室内单元板的像素是：32*16）
显示屏的实际分辨率是：长：32×63=2016 宽：16×63=1008
3、计算接收卡的数量。
（室内屏的接收卡256*128）
长：2016÷256=7.875，约等于8个
宽：1008÷128=7.875，约等于8个
8×8+1=65张接收卡（多备一张接收卡）
4、计算发送卡的数量
（灵星雨的发送卡是1280*1024）
2016÷1280=1.575，约等于2
1008÷1024=0.98 约等于1
1×2=2张发送卡。
二、户外全彩LED显示屏发送卡及接收卡的计算方式：
对于户外全彩LED显示屏，我们可以根据箱体数量来算的，可以一个或两个箱体一张接收卡，
一箱一卡或者两箱一卡，政府工程是一箱一卡 ，其他都是两箱一卡。
举例说明：客户在联诚发定制了一块P10户外全彩显示屏，要求长度为20米，高度为12
米。
选用的是96cm*96cm尺寸的P10箱体，可以得出：
长需要箱体数量：20÷0.96=20.8个
宽需要箱体数量：12÷0.96=12.5个
1、计算接收卡的数量。
箱体个数：21×13+1=274个
政府工程：273个接收卡
一般工程：273÷2+1=138个接收卡
说明：以上都需要多备一张接收卡
1.计算分辨率：
依据上面计算方式，取整数，长度21个箱体，宽13个箱体。
显示屏实际分辨率是：
长：21×960=2016 宽：13×960=1248
2、计算发送卡的数量
（灵星雨的发送卡是1280*1024）
2016÷1280=1.58 约等于2
1248÷1024=1.22 约等于2，
2×2=4张发送卡
总结：一般情况下，接收卡，室内依据显示屏分辨率来计算，室外依据箱体数量（一箱一卡
或两箱一卡）来计算。至于发送卡室内外都依据屏体分辨率来计算。如果以上计算不对或者
有误区，欢迎交流指正。更多关于LED显示屏相关问题可以联系联诚发。
