住宅电气专业施工图设计任务书
３ ． ３ ． ２商业网点用电负荷 ： ６ ０ 平方米及 以下按６ Ｋ Ｗ计算； ６ ０ 平方米至 １ ５ ０
１ ． ６明确 防雷 接地 的具 体 要求 ， 建筑 物 防雷类 别 和 采取 的 防雷 措施 、 接 地 平 方米 按 １ ０ Ｋ Ｗ计 算 ； １ ５ ０ 平 方 米及 以上 按 １ ５ ～ ２ ０ Ｋ ｗ计 算或 根据 所处 位 置及使 装 置 形式 、 接地 极 材 料要 求 、 敷设要求 、 接 地 电阻值 的要求 、 总 等 电位 及 局 部 用 性质 综合 考虑 。 ３ － ４ 计 量方 式 ： 住 宅用 电计 量采 用 一户 一表 制 ； 带 有 商业 网 点 的住 宅楼 每 等 电位 的做法 。 １ ． ７明确 电 气 节能 和 环 保 所 采 取 的措 施 及 与 其他 专 业 的 技 术 接 口的 要
二 、图纸设 计
２ ． １ 绘 制图 纸 目录 ， 图 纸应 按序公用 设施 的用 电 ［ 风机 、 水泵等 ］ 主供 每 个 单元 装 设 一块
相 电卡 表 。
２ ． ２绘 制主 要设 备材 料 表 ， 注 明主要 设 备名 称 、 型号、 规格 、 单位 、 数量 。 ２ ． ３绘 制 电气 总平 面 图 ： 标注变 、 配 电站 位 置 、 编号 ； 变 压器 、 发 电 机 的台 数、 容量； 室 外配 电箱 的 编号 、 型号 ； 室 外 照 明灯 具 的规 格 、 型号 、 容量 ； 线 路规 格 及走 向 、 电压等 级 、 回路编 号 、 敷 设方 式 、 人、 孔 型号 、 位置 ； ２ ． ４绘 制 变 压 器 、 发电机 、 高、 低压柜 、 支架 、 电缆沟、 接 地 装 置 等平 面布 置、 安 装尺 寸 ， 并 绘 制变 、 配 电房的 典 型剖 面图 。
民用建筑电气设计规范
民用建筑电气设计规范公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-民用建筑电气设计规范中华人民共和国行业标准民用建筑电气设计规范Code for Electrical Design of Civil BuildingsJGJ 16-2008主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：2008年8月1日1 住宅（小区）电气设计一般规定本章适用于城镇普通及康居住宅的电气设计，住宅电气设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
普通住宅套型按居住空间个数和使用面积分为一、二、三、四类。
康居住宅分为：基本型（1A）、提高型（2A）、先进型（3A）。
住宅电气设计应与国家同期经济发展水平相适应。
住宅电气设计一般包括：供配电系统；电力、照明系统；火灾自动报警及联动控制系统；安全防范系统；通信网络系统；信息网络系统；建筑设备监控与管理系统；家庭智能控制器；线路敷设及防雷、接地等。
负荷等级住宅楼的负荷等级应遵守本规范第3 章表常用用电负荷分级表的规定，消防电梯、应急照明等消防用电设备的负荷等级应符合消防电源的供电要求。
建筑装修标准高和设有空调系统的高级住宅、19 层及以上普通住宅的消防供电系统应按一级负荷要求设计。
10层至18层的普通住宅的消防供电系统应按二级负荷要求设计。
供配电系统供配电系统设计应符合下列要求：1 住宅小区的10kV供电系统宜采用环网方式。
2 住宅小区的220/380V配电系统，宜采用放射式、树干式、或是二者相结合的方式。
3 住宅小区供电系统宜留有发展的备用回路。
4 住宅小区内重要的集中负荷宜由变电所设专线供电。
5 住宅供电系统的设计，应采用TT、TN-S、TN-C-S接地方式，并进行总等电位联结。
6 每幢住宅的总电源进线断路器，应能同时断开相线和中性线，应具有剩余电流动作保护功能。
剩余电流动作值的选择应符合下列要求：1）当住宅的电源总进线断路器整定值不大于250A 时，断路器的剩余电流动作值宜为300mA。
房屋开间尺寸规范
房屋开间尺寸规范篇一：住宅房间的合理尺寸应该是多少住宅房间的合理尺寸应该是多少每套住宅均是由各种不同功能的房间组成的，这些不同功能的房间大致有主卧室、次卧室、客房、书房、儿童房、保姆房、健身房、客厅、家庭厅、餐厅、门斗或门厅、厨房、公共卫生间、主卧卫生间、储藏间、楼梯间、南阳台、北阳台等共约16 种。
每种房间的开间进深均有个合理尺寸，每种房间尺寸合理是套型设计达到适用、舒适或高舒适要求的基本保证。
一、主卧室1.主卧室的最低开间中到中尺寸是3.6m(净3.3m) ，最低进深中到中尺寸是4.8m(净4.5m)。
这是保证家具摆放和人的活动最低适用要求的尺寸(图1)。
2.主卧室的“舒适”开间中到中尺寸是3.9m(净3.6m) ，进深中到中尺寸是5.1m(净4.8m)。
这时家具摆放和人的活动是比较方便舒适的(图2) 。
3.主卧室的“高舒适”开间中到中尺寸是4.2m(净3.9m) ，进深中到中尺寸是7.5m(净 7.2m)。
这时家具摆放和人的活动会更加方便舒适；不仅如此，到了这一级，主卧室就应该配有主卫生间和进入式衣帽间( 图3)。
或不设进入式衣帽间，以把卫生间做大，使洗浴更加舒适(图4)。
二、次卧室次卧室为住户非主人使用的卧室，它的最低“适用”开间中到中尺寸是3.3m(净3.0m) ，进深中到中尺寸是4.5m(净4.2m)，如图5。
这里讲的是最低“适用”要求，因为小于这个尺寸就会给家具布置和人的活动带来不便，也就是说小于这个尺寸的房间就不应设计为卧室，而应设计为书房、儿童房、保姆房等功能的房间。
若户建筑面积比较大或很大，次卧室也分别提高到上述主卧图1或图2的标准，这时次卧室也就分别达到了“舒适”或“高舒适”的要求了。
三、客房客房为专供客人使用的卧室，一般拥有三间卧室以上的大户型方予设置。
它的尺寸标准最低应与次卧室相同(图5)。
当然，如果户型更大，它也可按最低“适用”主卧(图1) 甚至“舒适”主卧(图2) 设置，这时客房也就分别达到了“舒适”或“高舒适”的要求了。

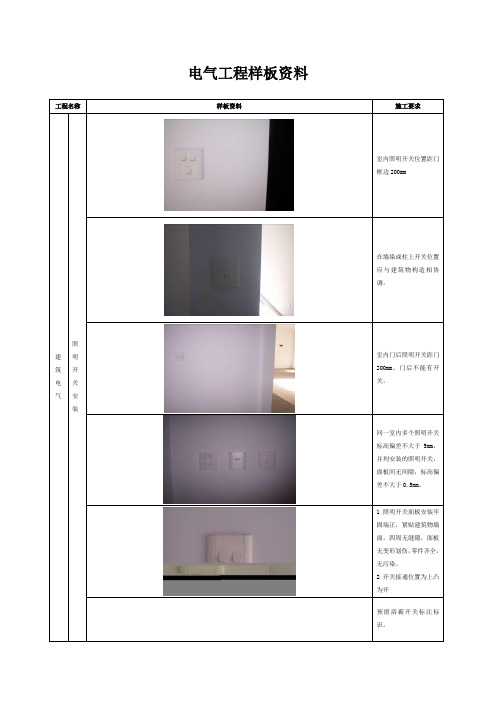

电气工程样板资料
电气工程样板资料工程名称样板资料施工要求建筑电气照明开关安装室内照明开关位置距门框边200mm在墙垛或柱上开关位置应与建筑物构造相协调。
室内门后照明开关距门200mm。
门后不能有开关。
同一室内多个照明开关标高偏差不大于5mm，并列安装的照明开关，面板间无间隙，标高偏差不大于0.5mm。
1照明开关面板安装牢固端正，紧贴建筑物墙面，四周无缝隙，面板无变形划伤，零件齐全，无污染。
2开关接通位置为上凸为开预留浴霸开关标注标识。
对讲接线盒与照明开关距离不小于200mm。
插座安装主卧室床头插座间距不小于2.1米客卧室床头插座间距不小于1.7米。
1空调插座与空调眼同侧，卧室空调插座距墙200mm。
2客厅空调插座距墙边300mm。
空调插座与空调眼同一墙面的，空调插座距空调眼200mm。
电源插座与电视、电话、宽带插座的间距300mm。
强弱电插座与散热器距离不小于300mm。
厨房内的插座与煤气管间距不小于200mm。
卫生间镜旁插座近墙边距侧墙200mm。
卫生间内的插座与澡盆、淋浴间的水平距离不小于600mm，与给水管间距不小于200mm。
卫生间等电位箱须错开散热器、及卫生洁具。
不能在其背后。
卫生间排风扇标注标识同一室内插座标高（包括弱电插座）偏差不大于5mm1插座面板安装牢固，紧贴建筑物墙面，四周无缝隙，端正不歪斜。
面板无变形划伤，零件齐全，无污染。
厨房、2卫生间内插座为防溅插座。
照明灯具安装1室内照明灯具居中2一盏灯时，就位应在梁墙分格中心。
厨房、卫生间灯具绝缘台与建筑表面安装防水垫圈，灯头为防水灯头。
1照明灯具标高低于2.4米时，应预留PE导线。
并标注标识。
2照明灯具安装牢固，紧贴建筑物顶板或墙面。
照明配电箱安装1分户箱安装水平位置正确，面板紧贴墙面，安装牢固，四周无缝隙，分户箱面板垂直度偏差1.5％2分户箱内元件齐全，开关动作灵活、可靠，漏电开关动作灵敏，无污染。
3分户箱配电回路编号齐全，标识清晰正确。
1弱电箱安装要求同照明配电箱。
电气图纸符号说明
符号表示1AL-1在电气图中就指照明配电箱,编号1;其中,A--表示“组件及部件”；AL--双字母表示,后面的L表示用途功能,Lighting Distribution Board；2AP--表示电力配电箱,Power Distribution Board；3ALE--应急照明配电箱,Emergency Lighting Distribution Board;4后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱;如果箱内有电表,会画出电表的符号并标上KWH--,KWH是千瓦时,在图中表示电表,后面的字母表示电表型号如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值;5AK--电气配电柜6WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1PC-PVC指塑料硬管2SC--焊接钢管3RC--热镀锌钢管4ZR--阻燃5KBG--一种薄壁钢管6CT--桥架7DW--智能空气断路器8ACC--吊顶内敷设9WC--暗敷设在墙内10FC--暗敷设在地面内11CC--暗敷在屋面或顶板内线缆及安装标注1电气图中 YJV-3×是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×表示3根平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设;2电气施工图纸:WL:1KV516RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆1KV耐压等级为1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设;3电气施工图里 W—YJV—34mm05PC40 各表示：W7--一般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆34mm --3芯4MM的线PC40 --采用40的塑料硬管电缆的承受功率4建筑电气安装图纸上的WP1-YJV-1KV-4×35＋1×25桥架的WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1KV--准确的因该是1kv 为相电压,1为线电压435+125 4根35平方毫米瓦形+1根25平方毫米圆形5建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指：C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极;VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50其中,YJV--交联聚乙烯电缆,34--三根四平方的；SC25--电缆穿25的焊接钢管敷设；HDPE50--50的波纹管敷设;C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极;V VWC/FC -- 5平方的V V规格电缆穿32的焊接钢管沿墙或地面暗敷设;6电气图纸上的C65N—C40A/2Np1 ZR—YJV—3X16—CT/KBG32—SCE JXH2各表示：C65N施耐德旗下梅兰日兰牌断路器C曲线,40A电流的;ZR—YJV—3X16—CT/KBG32—SCE其中,ZR--阻燃,代表阻燃电缆还应该标注阻燃级别A、B、C;未标注可视为B级YJV--交联聚氯乙烯绝缘铜芯电缆3X16--三芯电缆,每芯电缆截面16平方毫米CT--沿桥架敷设还应标注桥架尺寸,可查阅平面图中桥架规格尺寸KBG32--沿KBG管敷设,管规格32KBG--一种薄壁钢管SCE--吊顶内敷设7建筑电气图中的1-T1/2-T1:2NH-YJV-56/CT 各表示：1-T1/2-T1 --回路编号2NH-YJV-56/CT --2根耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆,5芯、截面6平方毫米,在电缆桥架内敷设;8实例简析：如图所示,图上的只有红色、绿色和白色部分与电气有关,其他的都是土建的墙、窗、门之类的东西;红色是导线,导线上的三个白色斜杠表示这段导线有三根线;N1、N2等是此段回路名称;绿色空心圈是吸顶灯,圆圈里有S的在其他地方是声控灯,但这里是防水灯;小实心圈带个尾巴的是开关,尾巴上一个杠的是单联开关,两个杠的是双联开关;小半圆加个小十字一样的就是插座,不管是不是实心;实心的是五孔插座相当于一个三孔插座和一个两孔插座合一起;五孔插座加个小对号尾巴的是有开关的插座;插座里边有字母的表示它的用途,比如有X的是洗衣机插座,有R的是热水器插座,有P的是排油烟机插座,有T的是镜前灯插座;实心的长方形是分户箱;分户箱上边一个斜杠出来上边有AL1—几的那个是分户箱名称;91P断路器一般用在照明控制1根火线使用,2P断路器是控制1火1零的,3P断路器一般用于3相电器,4P断路器用于3相4线;1P、2P、3P、4P指断路器的极数,电相序的排序是A、B、C、N;ABC指三相电的火线,N指三相四线的零线;1P断路器可接任意一相火线,2P断路器可接任意一相火线和一零线,3P断路器接三相火线,但前后相序要正确,即ACB;如果你负载的设备额定电压是220V时,就可以用1P或2P的断路器；如果是380V,就需要3P或4P了,对负载设备不需要零的就只选3P就可以了,如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备,就需要4P了,而且还要带漏电保护功能的断路器,这是为防止漏电事故,保障人身安全是必须的要用的;接线时需要注意的是：如果在同一个楼层里面,需要引出的1P及2P断路器较多的话,注意保持A、B、C相电的平衡,从总开关所引出的断路器ABC相要均衡引出,否则就会使总断路器使用寿命下降;10建筑电气施工图中 WLM104-YJV4240+1120-SC150-FC 各表示：WLM104--变电所出线回路的编号YJV4240+1120-SC150-FC 中,YJV--电缆型号,交联聚乙烯绝缘聚氯乙烯护套电力电缆；4240+1120--线型,穿150焊接钢管,埋地敷设;11在配电系统图中,WH是电度表的符号；KX通常是电压表的转换开关,通常有四个档位：AB相间电压、 BC相电压、 CA相电压和空档位。
电缆、电表箱施工方案
电缆、电表箱施工方案一、工程准备：1.施工人员必需具备的条件（1）参加施工人员都应受过三级安全教育,并通过安全规程考试作业人员必须经过施工前的安全教育和安全技术培训，身体状况良好，可从事高空作业；（2）熟悉施工图纸及施工现场环境；（3）对电缆、电表箱知识相当了解，具有敷设电缆、安装电表箱的经验；（4）相应工种的施工人员必需持证上岗。
2.工器具准备放线架、绝缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安全带、手电筒、临时移动式配电箱、移动式照明灯、绳子、绳套、千斤顶、手拉葫芦、三脚架等。
3.设备及材料准备根据设计及施工图要求,结合现场实际情况及时准备好相关设备和材料。
电缆、固定绑丝、绑扎带、电缆标牌等二、电缆施工方案1．电缆敷设区域必须有足够的照明；电缆敷设的脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。
2．确定电缆的型号规格、编号、敷设顺序。
3. 规划电缆敷设路线图，根据线路图结合现场实际情况来安排部署人员到位。
在电缆的起点和终点或者关键部位上安排专业电工操作，其他地方就由其他非电专业工人员操作，由专业技术人员现场统一指挥。
作业人员全员必须接受施工技术交底并办理交底签证手续。
4.根据计划合理的安排日程进度。
5. 施工流程：机具布置――――电缆盘布置、开盘检查―――电缆展放――――电缆敷设、固定――――接头制作及附加安装6.技术、质量、安全要求（1）电缆敷设前参考电缆敷设明细表仔细校对电缆型号、规格，是否符合图纸要求。
用摇表（500V）测量，电缆绝缘电阻大于1兆欧。
（2）在放线架处、各转角都需配备一台对讲机，以便随时联络。
（3）搬运电缆时，不应使电缆松散及受伤，电缆盘应按电缆盘上箭头所指方向滚动。
（4）电缆用人工牵引搬运，搬运人员要站在电缆的同一侧。
电缆搬运时一定要听统一号令、统一步伐，速度要均匀，严禁奔跑。
水电安装监理细则
水电安装监理细则水电安装监理细则工程将全面开工，水、电安装工程是建筑工程中两个重要组成部分，对整个工程的合格有重大作用，水电工程直接关系到群众的日常生活。
群众对水电工程的优劣最敏感，在监理实施过程中应严格加以控制。
一、水电安装工程的监理程序：（一）事前指导：1、接到施工图后，协助施工单位学习了解图纸内容，对施工设计中的问题，尽量在图纸会审中解决，施工过程中发现的设计问题，协助施工单位与设计单位联系解决。
2、协助甲方对该工程施工人员进行技术交底，使施工单位充分了解图纸内容及县质监站“统一技术交底”的内容。
3、协助施工单位做好设计变更的签认工作。
（二）基础和主体工程施工阶段：1、施工单位及时报送水电施工技术管理体制人员名单、资质证书及特殊工种上岗证的复印件，并且人与证相符。
2、督促施工单位报送施工进度计划及施工组织设计。
3、及时报送设备材料进场报验单、质保书、合格证等资料，现场检查各种材料的.外观质量，及时签发报验单，不合格材料不得用于工程中，需复试的材料必须在复试合格后，方可使用。
4、水电安装工程中，对防雷接地预埋线管、排水出户、给水进户等隐蔽工程必须报监理检查，并做好隐蔽记录、工序报验，监理检查合格后，报县质检站检查通过后，方可进行隐蔽。
5、检查预埋管件、套管、加工质量，预留洞预留位置是否正确，预埋管道的基础是否符合施工规范。
6、施工过程中，严格按照设计要求及县质监站的统一技术交底和有关施工技术规范精心组织施工并按建筑工程质量验评标准对各分项、分部工程进行自检、自评。
（三）水电施工阶段：A.地下隐蔽工程：给水进户管安装完毕后做水压试验，排水出户管安装完毕后做灌水试验，经监理核验后报县质检站复核，同意后方可隐蔽。
B.强弱电保护管预埋标准层报县质检站复核。
C.施工过程中要注意保护建筑成品，不许野蛮打洞。
施工中断或完工后管道敞口处要封堵，以免进杂物堵塞。
1、施工工艺指标（以室内地平为±0）：1)洗涤盆前沿距地平800mm，水嘴标高1000mm。
某住宅楼工程电气施工图（14张）
家装水电安装尺寸
一、水电安装规范内容:1）布线的原则:横平竖直。
使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。
2）插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。
3）使用中财PVC管,在弯管时用弹簧现弯，不得使用90度弯头及三通（在这一点上目前我们基本没有出现这一类情况）,线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直。
平顺。
直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。
4) 管道绞牙深度适中，无毛刺。
管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。
5）导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
6）严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好,以后我们会和客户交流好，复合地板一定要进行开槽处理.)在实木地板下的线管必须有加固措施。
7）严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
(在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。
）8) 穿入线管的导线不应大于线管的孔面积40％,管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。
9）导线进入线盒必须保证留有一定的长度，留有10～15厘米,音响留100厘米，穿软管以便进行开关。
插座的安装维修。
10) 装水管距离墙面应为1.5公分，左热右冷, 间距15公分中.11）电线与水管平行距不应小于30公分,交叉。
过桥距不应小于10公分。
