郑州纺机JWF1012气流纺清梳联配置
清梳联供棉系统中的简易数学模型
清梳联供棉系统中的简易数学模型郭民伟;李建军【摘要】针对清梳联系统工况的复杂性,运用PLC编程建立数学模型,在传统PID 控制理论的基础上,引入梳棉机开车信息参与供棉控制,使清梳联供棉系统更加稳定和智能化.【期刊名称】《国际纺织导报》【年(卷),期】2014(042)003【总页数】4页(P14-16,26)【关键词】数学模型;清梳联;PID;连续恒压供棉【作者】郭民伟;李建军【作者单位】经纬纺织机械股份有限公司(中国);郑州宏业纺织有限公司(中国)【正文语种】中文随着自动化控制技术的日新月异，自动化产品已日趋稳定和成熟，其在各行各业得到了广泛的应用。
纺织机械制造行业也不例外，自动化产品已深入其中，特别是PLC的应用，其已成为棉纺设备中不可或缺的一部分，在棉纺设备的控制系统中起着至关重要的作用［1］30。
而利用 PLC 建立数学模型，能够使系统控制更趋于智能化。
在郑纺机的清梳联控制系统中，梳棉机全部采用气压棉箱结构，所以连续恒压的供棉系统显得尤为重要，它对降低生条CV值、减轻后道工序负担、改善成纱CV值提供了重要保障。
1 清梳联供棉系统清梳联连续恒压供棉系统流程示意图如图1所示。
该系统利用输棉风机输出恒定的风速，将喂棉机喂入的原料及时送往梳棉机。
但由于梳棉机采用了气压棉箱结构，要求气棉配比恒定，这就对喂棉机既连续又稳定的供棉提出了要求。
而连续稳定的原料供给不仅有利于梳棉机棉道压力恒定，也有利于原料在喂棉机中的除杂率和开松度始终如一，这为梳棉机生条的各项指标提供了很好的保障。
为实现清梳联供棉系统稳定，也可以通过单一的PID控制系统进行调整。
利用实际值的检测形成反馈量，根据目标值和实际值的差值进行PID运算，重新调整输出系统的闭环控制系统。
但稳态时PID参数很难满足清梳联复杂的工况，例如，PID运算在启动、结束及稳态运行中的突变状况下，由于积分时间和微分时间一旦确定，很难进行及时调整，这就造成实际值和目标值偏差过大，甚至导致输棉管道堵塞，给纺织厂管理带来一定麻烦。
5370清梳联项目推荐方案
清梳联流程配置(推荐)方案一、气流纺(纯棉)项目要求适纺16支针织纱,按每天生产16支纱需18吨生条产量计算，若清梳联每天工作22.5小时，则每小时生条需要量为800Kg/h,纺16支纱时，JWF1204A型梳棉机的单机产量按70Kg/h计算(195*6*60/1000=70.2Kg/h)，则需要梳棉机11.4台，推荐配置为12台。
配置清梳联流程1配12台JWF10204A梳棉机1套。
二、推荐清梳联流程的配置、特点及设备清单1.流程配置及排列示意图JWF1012型往复抓棉机(附:TF2412型输棉风机)→TF27型桥式吸铁→AMP3000型金属火星重物三合一→FA126型重物分离器→FA113B型单轴流开棉机(附:FA051A型凝棉器)→FA028C-160型多仓混棉机(附：ZF9104-425型输棉风机) + JWF1124-160型单辊筒清棉机(附:TF34A型磁铁装置)→FA151型除微尘机→119A型火星探除器→TF2202型三通配棉器→(JWF1204A型梳棉机+ TF2513型圈条器)×6×2图2 推荐清梳联流程排列示意图2.流程适纺性及特点介绍★JWF1012型抓棉机的抓取宽度为2300mm，排包量大，对提高混合效果和减少上包次数极为有力。
两个抓棉打手均为顺向抓棉，且为变频调速，抓取的纤维束小而均匀，对纤维损伤小。
★流程中配置FA113B型单轴流开棉机(自由打击)、JWF1124-160型单辊筒清棉机(配直径φ400mm的梳针辊筒)和JWF1204A型梳棉机(顺向喂棉)，具有较强的开松、除杂和梳理能力，且对纤维损伤小，在相同质量的前提下，可以有效降低原棉配棉半个等级。
★流程中选用FA028C-160型多仓混棉机，棉仓容量大，混合效果好，能够有效降低成纱的强力不匀。
★所有输棉风机均为变频直驱形式，效率高且调速、维护方便。
★单线实际产量≤1000Kg/h。
★采用一路清花设备配12台JWF1204A型高产梳棉机，使清花设备和梳棉机均能发挥较大的产量优势，不会造成太大的损失。

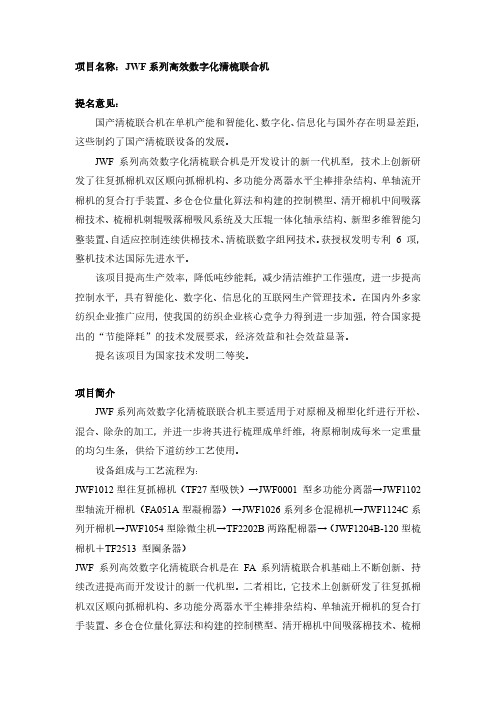

项目名称JWF系列高效数字化清梳联合机提名意见
项目名称：JWF系列高效数字化清梳联合机提名意见：国产清梳联合机在单机产能和智能化、数字化、信息化与国外存在明显差距，这些制约了国产清梳联设备的发展。
JWF 系列高效数字化清梳联合机是开发设计的新一代机型，技术上创新研发了往复抓棉机双区顺向抓棉机构、多功能分离器水平尘棒排杂结构、单轴流开棉机的复合打手装置、多仓仓位量化算法和构建的控制模型、清开棉机中间吸落棉技术、梳棉机刺辊吸落棉吸风系统及大压辊一体化轴承结构、新型多维智能匀整装置、自适应控制连续供棉技术、清梳联数字组网技术。
获授权发明专利 6 项，整机技术达国际先进水平。
该项目提高生产效率，降低吨纱能耗，减少清洁维护工作强度，进一步提高控制水平，具有智能化、数字化、信息化的互联网生产管理技术。
在国内外多家纺织企业推广应用，使我国的纺织企业核心竞争力得到进一步加强，符合国家提出的“节能降耗”的技术发展要求，经济效益和社会效益显著。
提名该项目为国家技术发明二等奖。
项目简介JWF系列高效数字化清梳联联合机主要适用于对原棉及棉型化纤进行开松、混合、除杂的加工，并进一步将其进行梳理成单纤维，将原棉制成每米一定重量的均匀生条，供给下道纺纱工艺使用。
设备组成与工艺流程为：JWF1012型往复抓棉机（TF27型吸铁）→JWF0001 型多功能分离器→JWF1102型轴流开棉机（FA051A型凝棉器）→JWF1026系列多仓混棉机→JWF1124C系列开棉机→JWF1054型除微尘机→TF2202B两路配棉器→（JWF1204B-120型梳棉机＋TF2513 型圈条器）JWF 系列高效数字化清梳联合机是在FA 系列清梳联合机基础上不断创新、持续改进提高而开发设计的新一代机型。
二者相比，它技术上创新研发了往复抓棉机双区顺向抓棉机构、多功能分离器水平尘棒排杂结构、单轴流开棉机的复合打手装置、多仓仓位量化算法和构建的控制模型、清开棉机中间吸落棉技术、梳棉机刺辊吸落棉吸风系统及大压辊一体化轴承结构、新型多维智能匀整装置、自适应控制连续供棉技术、清梳联数字组网技术。
JWF1204A-120型梳棉机的应用实践
设备与器材 ＪＷＦ１２０４Ａ １２０型梳棉机的应用实践胡雪成郑州宏大新型纺机有限责任公司（中国）摘要：介绍了ＪＷＦ１２０４Ａ １２０型梳棉机在中国某纺织厂的应用实践。
通过调整上机工艺、更换平面度达标的活动盖板及优化刺辊吸口结构，提高了生条和成纱质量，由此验证了ＪＷＦ１２０４Ａ １２０型梳棉机具有高速、高产的特点。
关键词：梳棉机；上机工艺；高速高产；宽幅ＡｐｐｌｉｃａｔｉｏｎｐｒａｃｔｉｃｅｏｎＪＷＦ１２０４Ａ １２０ｃａｒｄｉｎｇｍａｃｈｉｎｅ犎狌犡狌犲犮犺犲狀犵犣犺犲狀犵狕犺狅狌犎狅狀犵犱犪犖犲狑犜犲狓狋犻犾犲犕犪犮犺犻狀犲狉狔犆狅．，犔狋犱．，犣犺犲狀犵狕犺狅狌／犆犺犻狀犪犃犫狊狋狉犪犮狋：;$()550"&)#",%,.\!]XRV<=XRV &)'-"%+4)&$"%(*"%)#(/#"0(4"00"%>$"%)8)*-(*&'"7(-．;$(B1)0"#2,.*0"3(')%-2)'%8)*"45',3(-72)-H1*#"%+#$(4)&$"%(5',&(**，'(50)&"%+4,3)70(5)%(08"#$.0)#%(**15#,#$(*#)%-)'-，)%-,5#"4"@"%+#$(*1&#",%*#'1'(,.#$(0"&6('"%．;$(&$)')&#('"*#"&*,.$"+$*5((-)%-$"+$2"(0-,.\!]XRV<= XRV &)'-"%+4)&$"%(8('(3('"."(-．犓犲狔狑狅狉犱狊：&)'-"%+4)&$"%(；0,,4"%+#(&$%,0,+2；$"+$ *5((-)%-$"+$ 2"(0-；8"-(')%+( ＪＷＦ１２０４Ａ１２０型宽幅高产梳棉机是郑州宏大新型纺机有限责任公司在成熟的ＪＷＦ１２０４Ａ型梳棉机基础上，将机器宽度增大２００ｍｍ而推出的一款新型梳棉机，该梳棉机的其他结构参数与ＪＷＦ１２０４Ａ型梳棉机完全相同。
郑州纺机JWF1012气流纺清梳联配置
气流纺清梳联配置一、项目要求生产品种：气流纺纱16S、20S 、32S等，平均20支每天产量：70-80吨/天二、流程配置JWF1012(TF2412A+TF27)→AMP3000 →TF45A→FA051A+JWF1102→JWF1026-180+ JWF1124C-180→JWF1054→119A-Ⅱ→TF2202B→（JWF1206A-120+TF2513）×12 配连续喂棉1套，电气控制柜1套。
建议配加高条筒，棉条桶尺寸φ1000 ×1395mm，圈条盘高度1450mm。
三、设备清单四、技术配置说明1、抓包机配JWF1012型，幅宽2300mm，标准长度约24米，可以根据厂房情况增加抓包机长度，每增加一节2475mm，最多可以增加6节。
2、JWF1026-180(10)型多仓混棉机的机器幅宽1800mm，共有10个储棉仓，相当于普通1200mm宽度多仓混棉机的15个储棉仓的容量。
3、与多仓直连的清棉机幅宽也是1800mm，产量也大大增加。
4、JWF1054型除微尘机是我公司近几年新研发的机型，体积也大大增加，圆弧形气流设计，除尘效果好，棉流更加顺畅，产量更高。
（主要原因是体积大，风机大）5、JWF1206A-120型高产梳棉机的高产原因：机幅宽（增加20%）；三刺辊（开松除杂好）；锡林抬高（增加梳理面积）；锡林速度快（最高550转/分钟，天虹公司一般开到500转/分钟，比一般高产梳棉机增加20%以上）。
所以在同等质量前提下，产量是一般的高产梳棉机的1.7-2.0倍。
6、按照生产21支气流纺机织用纱情况，配棉以原棉为主，可能会加部分下脚，清花单线产量1250Kg/h，梳棉机推荐单产100Kg/h。
7、按照现在生产情况，建议清梳联可以每三天停一次车做清洁，也就是三套车每三天轮一次，可以提高生产效率和节约用工。
目前新疆天虹基业纺织有限公司就是按照这个模式进行实际生产。
8、三套车每天理论最大产量84吨/天，根据品种更换频繁程度，客户可以自己计算实际生产效率。
郑州纺机JWF1012气流纺清梳联配置
气流纺清梳联配置一、项目要求生产品种：气流纺纱16S、20S 、32S等，平均20支每天产量：70-80吨/天二、流程配置JWF1012(TF2412A+TF27)→AMP3000 →TF45A→FA051A+JWF1102→JWF1026-180+ JWF1124C-180→JWF1054→119A-Ⅱ→TF2202B→（JWF1206A-120+TF2513）×12 配连续喂棉1套，电气控制柜1套。
建议配加高条筒，棉条桶尺寸φ1000 ×1395mm，圈条盘高度1450mm。
三、设备清单四、技术配置说明1、抓包机配JWF1012型，幅宽2300mm，标准长度约24米，可以根据厂房情况增加抓包机长度，每增加一节2475mm，最多可以增加6节。
2、JWF1026-180(10)型多仓混棉机的机器幅宽1800mm，共有10个储棉仓，相当于普通1200mm宽度多仓混棉机的15个储棉仓的容量。
3、与多仓直连的清棉机幅宽也是1800mm，产量也大大增加。
4、JWF1054型除微尘机是我公司近几年新研发的机型，体积也大大增加，圆弧形气流设计，除尘效果好，棉流更加顺畅，产量更高。
（主要原因是体积大，风机大）5、JWF1206A-120型高产梳棉机的高产原因：机幅宽（增加20%）；三刺辊（开松除杂好）；锡林抬高（增加梳理面积）；锡林速度快（最高550转/分钟，天虹公司一般开到500转/分钟，比一般高产梳棉机增加20%以上）。
所以在同等质量前提下，产量是一般的高产梳棉机的1.7-2.0倍。
6、按照生产21支气流纺机织用纱情况，配棉以原棉为主，可能会加部分下脚，清花单线产量1250Kg/h，梳棉机推荐单产100Kg/h。
7、按照现在生产情况，建议清梳联可以每三天停一次车做清洁，也就是三套车每三天轮一次，可以提高生产效率和节约用工。
目前新疆天虹基业纺织有限公司就是按照这个模式进行实际生产。
8、三套车每天理论最大产量84吨/天，根据品种更换频繁程度，客户可以自己计算实际生产效率。
清梳联纺纯棉纱的应用实践
清梳联纺纯棉纱的应用实践汤水利1，刘灵敏1，邹永泽1，宋荷琴2(1．经纬纺机清梳机械事业部郑州开发部；2．无锡经纬纺织科技试验有限公司)摘要介绍了郑州纺机清梳联在纺纯棉精梳纱时的最新流程配置、各单元机和清梳联系统的主要工艺优化配置、使用情况等，并提出了用好清梳联的建议。
关键词清梳联：联程配置：新技术；新工艺；性能特点；工艺优化清梳联工艺及设备以其合理性和先进性在国内外得到了长足的发展，已被大部分纺织厂家所接受。
郑州纺机作为清梳联成套设备制造商，从20世纪60年代开始进行清梳联技术的研究与实践，后又与德国特吕茨公司进行合作生产成套清梳联设备，在引进技术的基础上结合中国的具体情况，并融合了世界其它4厂家的先进技术，形成了具有中国特色的清梳联技术。
十几年来，郑州纺机生产的清梳联设备运转稳定可靠、故障率低、操作调整使用方便，受到用户的一致好评。
郑州清梳联适纺性强，可纺制多种品种的纱，如CJ/T60/40 13．Otex、CJ/T55/45 1 3．Otex、CJ/T50/50 13．0tex,CJ 18．2tex、CJ l 4．5tex等，生条及成纱的各项指标一直处于USTER200 1统计公报5％水平。
为使用户更好的使用郑州清梳联设备，下面以CJ 14．5tex纱为例分析清梳联工艺与生条质量的关系。
1清梳联流程配置郑州纺机主推的纺纯棉清梳短流程，根据工艺需要符合国际潮流，配置“一抓、一开、一混、一清、多梳”的清梳联短流程，如国内某棉纺厂的流程如下。
FA006C-230型往复抓棉机(附TF27型桥式吸铁)→AMP3000型金属、火星、重杂物三合一探除器→TF45型重物分离器→FA051A型凝棉器(附TF2407型凝棉器支架)+FAl 03A型双轴流开棉机→FA028B- 160型多仓混棉机(附TV425C型输棉风机)+FA 109A-160型三辊筒清棉机(附TF34A型吸铁装置) →JWF 1051A型异纤微尘分离机→(JWF1204型梳棉机+TF25 11型圈条器)×2+(FA177B型喂棉箱+FA221D型梳棉机+TF2511型圈条器)×6(JWF1204型梳棉机为试验机型，在此不做工艺分析)。
郑州纺机清梳联工艺流程
郑州纺机清梳联工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!郑州纺机清梳联工艺是纺织行业中用来提高纺纱质量、效率和降低成本的重要工艺之一。
国产清梳联系统的压力调整
国产清梳联系统的压力调整董志强（郑州纺织机械股份有限公司）!!摘要：!为了解决郑州纺机清梳联在使用初期系统压力不稳定、供棉不畅的问题，对流程中各单机的进棉口、出棉口及排尘口进行了风压检测，结合现场设备排列位置，对系统各个环节的压力进行了优化调整。
实践表明，清梳联系统压力调整后，供棉稳定，设备运转率提高，生条条干和重量内不匀得到改善。
!!关键词：!系统压力；管道压力；滤尘压力；重量不匀；萨氏条干!!中图分类号："#$%&’((!!文献标识码：)!!文章编号：$%%$*+,$-（(%%+）%$*%%,(*%,!"#$$%&’($)*#+),-.,*#$)/012,3/+4506"&/+478$)#*!"#$%&’(’)#$（./0123/45"067890:;</810=>#74<?@4’，A7B’）99%:$)"60)9"4=0C49D07/0E=4F90GC4H51C7;F90E=0CC;1B I4=C0H00B8124H F94I812*<;=B8125187I/8</I;C E=4B5<0B F>./0123/45"067890:;</810=>#74<?@4’，A7B’，;8=E=0CC70C7C4H H00B812017=;1<0，<477410687，B5C706874H0;</G;* </81081<8=<59;7841I0=0B410’J=0CC4H0;</=812817/8C C>C70G I;C4E78G830B;<<4=B81274;==;120G017E4C878414H0* K58EG017C’"/0E=;<78<0C/4IC7/;7H00B8128C C7;F90，0K58EG0174E0=;7841=;708C01/;1<0B;1B<;=B8120D0110CC;1B I082/7510D0110CC8C8GE=4D0B;H70=;BL5C7812F94I812*<;=B8125187C>C70G E=0CC’99;#8<,"&$9#>C70G J=0CC，J8E0J=0CC，M8970=J=0CC，N082/7O10D0110CC，#;<4*94I099PD0110CC=9前言清梳联系统压力配置是否合理是开好清梳联的关键。
JWF1012-230型往复抓棉机性能试验分析
３ ５ ８． ３ １ ９．
５
分 析表 ２中数 据 ， 以得 出 以下 结论 ： 可 在相 同条
选 取 Ａ、 Ｂ两 种 流程 进 行 对 比试 验 ， Ｉ 果 ＡＦ Ｓ结
见表 ３ 。
件 下 ， １１ —２ ０往 复抓 棉 机 抓 取棉 束 均 小 于 Ｊ ＷＦ ０ ２ ３ Ｆ ０Ｄ一２０往 复抓棉 机 ， Ａ０６ ３ 棉束离 散度也 较好 。
关键 词 抓棉机 性能 试 验分析
Ｊ １１ ＷＦ ０ ２～２ ０型往 复 抓 棉机 是 在充 分 吸取 国 ３ 内外 同类机 型 的先 进 技 术 的基 础 上 ， 经过 反 复 深 入 研 究 和对 比分析 、 化 结 构 而 创新 设计 的一 种 新 型 优 抓 棉 机 。该 机 由恒天 重工 股份 有 限公 司与经 纬纺 织
投 梭 时 ， 臂 杆 ３下 臂 通 过 连 杆 ２ 三 ６推 动 活 塞 ２ ７向右移 动 ， 活 塞 ２ 在 ７尚未 进 人 油 缸 ２ ８前 ， 塞 活
２ ７向右方 移 动 时 仅 有 极 为 微 小 的 阻 力 。在 投 梭 运
易泄露 ， 开车效率低 和下机织物质量不稳定 的缺陷 ，
１ ７ ３ ６ ４ ５
（ ） ｍｇ
１０ ０ １２ ４ １８ ５ ６ ６
（ ） ｍｇ
５ ． ８１ ８ ． ０３ ９ ． １７ ３ ． ３４
系数 （ ％）
２ ． ９３ ３ ． ３９ ３ ． ５４ １ ． ３３
（ ） ｍｇ
２ ２ ０． ３ ． １３ ３ ８ ５． １ ．３ １３
击 梭 动作完 成后 ， 量释放 完 毕 ， 簧又 开始新 一 轮 能 压 的积 蓄能量 ， 梭机 构 各 零 件 逐 步 回 复 到初 始 位 置 投
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气流纺清梳联配置
一、项目要求
生产品种：气流纺纱16S、20S 、32S等，平均20支
每天产量：70-80吨/天
二、流程配置
JWF1012(TF2412A+TF27)→AMP3000 →TF45A→FA051A+JWF1102→JWF1026-180+ JWF1124C-180→JWF1054→119A-Ⅱ→TF2202B→（JWF1206A-120+TF2513）×12 配连续喂棉1套，电气控制柜1套。
建议配加高条筒，棉条桶尺寸φ1000 ×1395mm，圈条盘高度1450mm。
三、设备清单
四、技术配置说明
1、抓包机配JWF1012型，幅宽2300mm，标准长度约24米，可以根据厂房情况增加抓包机长度，每增加一节2475mm，最多可以增加6节。
2、JWF1026-180(10)型多仓混棉机的机器幅宽1800mm，共有10个储棉仓，相当于普通1200mm宽度多仓混棉机的15个储棉仓的容量。
3、与多仓直连的清棉机幅宽也是1800mm，产量也大大增加。
4、JWF1054型除微尘机是我公司近几年新研发的机型，体积也大大增加，圆弧形气流设计，除尘效果好，棉流更加顺畅，产量更高。
（主要原因是体积大，风机大）
5、JWF1206A-120型高产梳棉机的高产原因：机幅宽（增加20%）；三刺辊（开松除杂好）；锡林抬高（增加梳理面积）；锡林速度快（最高550转/分钟，天虹公司一般开到500转/分钟，比一般高产梳棉机增加20%以上）。
所以在同等质量前提下，产量是一般的高产梳棉机的1.7-2.0倍。
6、按照生产21支气流纺机织用纱情况，配棉以原棉为主，可能会加部分下脚，清花单线产量1250Kg/h，梳棉机推荐单产100Kg/h。
7、按照现在生产情况，建议清梳联可以每三天停一次车做清洁，也就是三套车每三天轮一次，可以提高生产效率和节约用工。
目前新疆天虹基业纺织有限公司就是按照这个模式进行实际生产。
8、三套车每天理论最大产量84吨/天，根据品种更换频繁程度，客户可以自己计算实际生产效率。
9、JWF1206A-120型梳棉机仅仅在新疆天虹基业纺织有限公司一次性销售256台，天虹集团近十年购买我公司清梳联配梳棉机1700多台。
10、我公司生产棉纺设备60多年，并与德国特莒茨勒公司合作生产清梳联10年，拥有世界先进的纺纱技术及装备。
