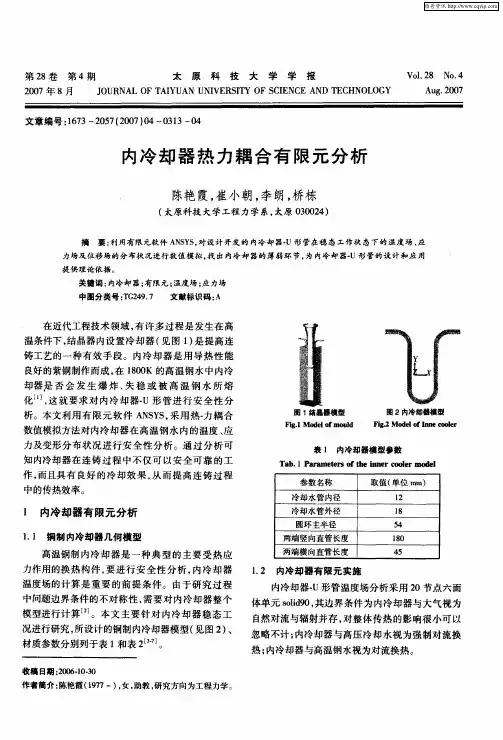

内冷 却器 热 力耦 合 有 限元分 析
陈艳 霞， 崔小朝 ， 朗， 李 桥栋
（ 太原 科技 大 学工程 力 学 系， 太原 ０ ０２ ） ３０４
摘 要 ： 用有 限元软件 Ａ Ｓ Ｓ 对设计 开发 的 内冷却器． 利 ＮＹ ， Ｕ形管在稳 态工 作状 态下的 温度 场 、 应
Ｉ Ｏ【０ １ ＾ｓ帅 ０ ０ Ｎ
吼 Ｒ ｌ Ｂｌ ＝
了模型计算缺乏准确性 的缺点 ， 又克服了实验受 时 间 、 所 限只能 在几种 工况 的不足 技术 “引。
Ｍ ＝ Ｅｌ Ｔ Ｍ （Ｖ ） Ｅ Ｐ Ａ Ｇ 聊 Ｓ０ ＝ ＳＮ ０¨ Ｍ Ｄ 蝌 Ｘ ２刖 ９ ，
１５Ｇ ａ ０ Ｐ
１７ ．５×１ 一 。 ０ Ｋ一 Ｏ３ ．

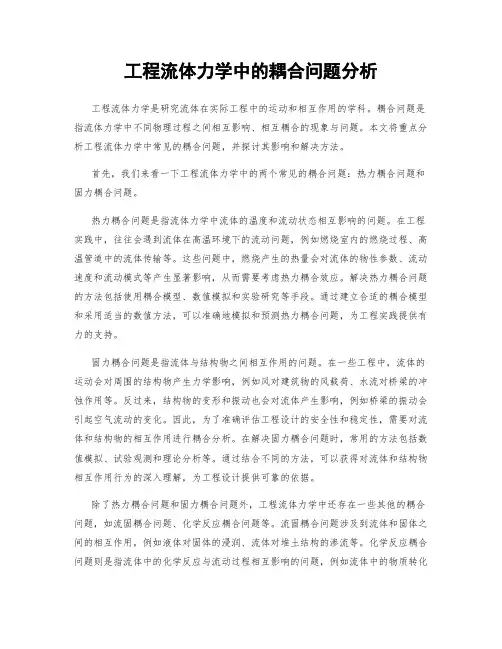

工程流体力学中的耦合问题分析
工程流体力学中的耦合问题分析工程流体力学是研究流体在实际工程中的运动和相互作用的学科。
耦合问题是指流体力学中不同物理过程之间相互影响、相互耦合的现象与问题。
本文将重点分析工程流体力学中常见的耦合问题，并探讨其影响和解决方法。
首先，我们来看一下工程流体力学中的两个常见的耦合问题：热力耦合问题和固力耦合问题。
热力耦合问题是指流体力学中流体的温度和流动状态相互影响的问题。
在工程实践中，往往会遇到流体在高温环境下的流动问题，例如燃烧室内的燃烧过程、高温管道中的流体传输等。
这些问题中，燃烧产生的热量会对流体的物性参数、流动速度和流动模式等产生显著影响，从而需要考虑热力耦合效应。
解决热力耦合问题的方法包括使用耦合模型、数值模拟和实验研究等手段。
通过建立合适的耦合模型和采用适当的数值方法，可以准确地模拟和预测热力耦合问题，为工程实践提供有力的支持。
固力耦合问题是指流体与结构物之间相互作用的问题。
在一些工程中，流体的运动会对周围的结构物产生力学影响，例如风对建筑物的风载荷、水流对桥梁的冲蚀作用等。
反过来，结构物的变形和振动也会对流体产生影响，例如桥梁的振动会引起空气流动的变化。
因此，为了准确评估工程设计的安全性和稳定性，需要对流体和结构物的相互作用进行耦合分析。
在解决固力耦合问题时，常用的方法包括数值模拟、试验观测和理论分析等。
通过结合不同的方法，可以获得对流体和结构物相互作用行为的深入理解，为工程设计提供可靠的依据。
除了热力耦合问题和固力耦合问题外，工程流体力学中还存在一些其他的耦合问题，如流固耦合问题、化学反应耦合问题等。
流固耦合问题涉及到流体和固体之间的相互作用，例如液体对固体的浸润、流体对堆土结构的渗流等。
化学反应耦合问题则是指流体中的化学反应与流动过程相互影响的问题，例如流体中的物质转化和浓度分布等。
这些耦合问题在工程实践中具有重要的应用价值，需要综合运用物理学、力学、化学等知识，采用合适的分析方法进行研究和解决。
abaqus热力耦合单元类型
abaqus热力耦合单元类型【原创版】目录一、Abaqus 热力耦合单元简介二、Abaqus 热力耦合单元的类型三、Abaqus 热力耦合单元的应用实例四、总结正文一、Abaqus 热力耦合单元简介Abaqus 是一款广泛应用于工程领域的有限元分析软件，其热力耦合单元是用于模拟材料在温度场和热应力场共同作用下的行为。
通过热力耦合单元，用户可以研究材料在复杂温度变化和热应力下的性能，如材料的热膨胀、热变形以及热疲劳等。
二、Abaqus 热力耦合单元的类型Abaqus 热力耦合单元主要包括以下几种类型：1.热膨胀单元（Thermal Expansion Element）：这种单元主要用于研究材料在温度变化时的线性热膨胀特性。
它适用于模拟材料在温度梯度作用下的线性热膨胀，包括金属、陶瓷和复合材料等。
2.热应变单元（Thermal Strain Element）：这种单元用于研究材料在温度变化时的非线性热膨胀特性。
它适用于模拟材料在温度梯度作用下的非线性热膨胀，包括橡胶、塑料和泡沫材料等。
3.热传导单元（Conduction Element）：这种单元用于研究材料内部的热传导过程。
它适用于模拟材料内部热量传递的过程，包括金属、陶瓷和复合材料等。
4.对流单元（Convection Element）：这种单元用于研究材料表面的对流换热过程。
它适用于模拟材料表面与周围流体之间的对流换热过程，包括自然对流和强制对流等。
5.热辐射单元（Radiation Element）：这种单元用于研究材料表面的热辐射过程。
它适用于模拟材料表面通过热辐射与周围环境进行热量交换的过程。
三、Abaqus 热力耦合单元的应用实例Abaqus 热力耦合单元在许多工程领域都有广泛的应用，例如：1.在航空航天领域，可以用于研究火箭发动机喷口的热应力分布、机翼的热膨胀特性等。
2.在汽车工程领域，可以用于研究发动机冷却系统的热传导特性、制动盘的热膨胀等。
换热器热应力耦合有限元讲解
第一章 课题相关知识介绍2.1散热片知识散热片是一种给电器中的易发热电子元件散热的装置，多由铝合金，黄铜或青铜做成板状，片状，多片状等，如电脑中CPU 中央处理器要使用相当大的散热片，电视机中电源管，行管，功放器中的功放管都要使用散热片。
一般散热片在使用中要在电子元件与散热片接触面涂上一层导热硅脂，使元器件发出的热量更有效的传导到散热片上，在经散热片散发到周围空气中去。
2.1.1散热片的材质比较就散热片材质来说，每种材料其导热性能是不同的，按导热性能从高到低排列，分别是银，铜，铝，钢。
不过如果用银来作散热片会太昂贵，故最好的方案为采用铜质。
虽然铝便宜得多，但显然导热性就不如铜好（大约只有铜的50%左右）。
目前常用的散热片材质是铜和铝合金，二者各有其优缺点。
铜的导热性好，但价格较贵，加工难度较高，重量过大（很多纯铜散热器都超过了CPU 对重量的限制），热容量较小，而且容易氧化。
而纯铝太软，不能直接使用，都是使用的铝合金才能提供足够的硬度，铝合金的优点是价格低廉，重量轻，但导热性比铜就要差很多。
有些散热器就各取所长，在铝合金散热器底座上嵌入一片铜板。
对于普通用户而言，用铝材散热片已经足以达到散热需求了。
北方冬季取暖的暖气片也叫散热片。
散热片在散热器的构成中占有重要的角色，除风扇的主动散热以外，评定一个散热器的好坏，很大程度上取决于散热片本身的吸热能力和热传导能力 2.1.2散热片结构的设计 1. 肋片的散热量肋基导入的热量向肋端传递，经肋片传给流体，因此肋片得热平衡方程为： 肋基导入的热量Φ=Φ流体带走的热量λ所以肋片向流体的传热量恒等于肋基截面上导入的热量，根据傅立叶定律得 每片等截面直肋散热量的计算式为：)(1)(0mH th m h m h mH th m A H Hλλθλ++=Φ （2—1）式中：Φ ——散热量，W ；λ ——肋片导热率，W/（m.K ）；A ——肋片的横截面积，2m ；0θ——肋基过余温度，C 0；m —— 肋片组合参数，Az m λα=H h ——肋端处的对流换热系数，W/（2m ·K ）；H ——肋高，m 。
热力耦合单元
1 热力耦合分析简介
热应力问题实际上是热和应力两个物理场之间的相互作用，故属于耦合场分析问题。
与其他耦合场得分析方法类似，ANSYS提供了两种分析热应力的方法：直接法和间接法。
直接法是指直接采用具有温度和位移自由度的耦合单元，同时得到热分析和结构应力分析结果；间接法则是先进行热分析，然后将求得的节点温度作为体载荷施加到结构应力分析中。
2 直接法进行热应力分析单元
ANSYS运用直接法进行热应力分析主要采用耦合单元，其中包括热—应力耦合单元、热—应力—电和热—应力—磁耦合单元，表1显示了不同类型的热—应力耦合单元。
表1 ANSYS12.1常用的热耦合单元
3 间接法进行热应力分析单元
间接法一般是先采用常规热单元进行热分析，然后将热单元转换为响应的结构单元，并将求得的节点温度作为体载荷施加到模型上再进行结构应力分析，因此在整个分析过程中存在热单元与结构单元的转换问题，表2列出了热单元与响应的结构单元的对应关系。
表2 热单元与结构单元的转换表。
电池组热力耦合分析
电池组热力耦合分析本例展示基于热-结构耦合的热力耦合分析。
1 问题设定一块电池组，尺寸为70mm x 175mm x 400mm。
对模型进行适当简化，保留主体电芯和PC部分，约束电池组底部Z方向，电芯部分给定生热源，电池组外表面给定自然对流散热边界条件，模拟电池组温度变化和应力变化。
由于需要进行实时热力耦合分析，因此电池，PC材料等采用实体建模，设定相关的coupling耦合单元和tie约束，建立电芯和PC材料之间的接触关系（包括热接触）。
本案例用到的附件包括：Battery1003_heat.cae 稳态热力耦合分析2 分析过程一般来说，针对热力学问题，通常有顺序耦合和完全耦合两种方法。
顺序耦合是先进行热传导分析，得到温度分布结果，然后把温度分布结果映射到结构分析模型上。
完全耦合则是直接在abaqus中直接给建立的coupled temp-displacement分析步，完全实时同步计算温度变化和应力变化，并可考虑温度和结构变形之间的互相影响。
2.1 有限元计算2.1.1 几何处理在CAD软件中进行简单处理后，导入Abaqus中，需要对零件进行几何清理和修复，删除不必要的细节特征。
2.1.2 赋予材料属性根据不同材料电池，PC等赋予相应的材料参数，注意因为这里需要进行完全热力耦合分析，因此材料参数必须同时具有力学参数和热学参数，包括：密度，弹性模量，泊松比，塑性曲线，热膨胀系数，热导率，比热等，如下图所示：2.1.3 模型装配在Abaqus中装配的模型，通在CAD软件中装配位置关系完全一致。
如果在CAD软件中已经装配即可。
这里由于单个电池芯模型一致，因此为减小前处理工作量，在Abaqus 中对单个电芯进行阵列处理，后期只需要分析修改单个电芯模型，整个装配体所有电芯模型自动更新。
2.1.4 定义相互作用根据模型需要，定义相关接触关系和耦合约束等等。
如下所示：定义接触属性：在Interaction模块，点击Create Interaction property，选择contact，进入Edit contact property窗口，分别定义Tangential behavior 中设定0.1的摩擦系数，以及Thermal conductance 中的接触热传导参数，如下图所示：自动搜索接触对: 由于需要考虑电芯和PC材料之间的接触和接触热传导，而电芯数量较多，如果单独制定面面接触，需要较大工作量，因此可以采用Abaqus/CAE中较为方便的自动搜索接触对功能。
热力耦合单元介绍
热力耦合分析单元简介SOLID5－三维耦合场实体具有三维磁场、温度场、电场、压电场和结构场之间有限耦合的功能。
本单元由8个节点定义，每个节点有6个自由度。
在静态磁场分析中，可以使用标量势公式（对于简化的RSP，微分的DSP，通用的GSP）。
在结构和压电分析中，具有大变形的应力钢化功能。
与其相似的耦合场单元有PLANE13、SOLID62和SOLID98。
INFIN9－二维无限边界用于模拟一个二维无界问题的开放边界。
具有两个节点，每个节点上带有磁向量势或温度自由度。
所依附的单元类型可以为PLANE13和PLANE53磁单元，或PLANE55和PLANE77和PLANE35热单元。
使用磁自由度（ＡＺ）时，分析可以是线性的也可以是非线性的，静态的或动态的。
使用热自由度时，只能进行线性稳态分析。
PLANE13－二维耦合场实体具有二维磁场、温度场、电场和结构场之间有限耦合的功能。
由4个节点定义，每个节点可达到4个自由度。
具有非线性磁场功能，可用于模拟B－H曲线和永久磁铁去磁曲线。
具有大变形和应力钢化功能。
当用于纯结构分析时，具有大变形功能，相似的耦合场单元有SOLID5、SOLID98和SOLID62。
LINK31－辐射线单元用于模拟空间两点间辐射热流率的单轴单元。
每个节点有一个自由度。
可用于二维（平面或轴对称）或三维的、稳态的或瞬态的热分析问题。
允许形状因子和面积分别乘以温度的经验公式是有效的。
发射率可与温度相关。
如果包含热辐射单元的模型还需要进行结构分析，辐射单元应当被一个等效的或（空）结构单元所代替。
LINK32－二维传导杆用于两节点间热传导的单轴单元。
该单元每个节点只有一个温度自由度。
可用于二维（平面或轴对称）稳态或瞬态的热分析问题。
如果包含热传导杆单元的模型还需进行结构分析，该单元可被一个等效的结构单元所代替。
LINK33－三维传导杆用于节点间热传导的单轴单元。
该单元每个节点只有一个温度自由度。
