建筑机电系统的组成
建筑机电工程包括空调工程的表述
建筑机电工程包括空调工程的表述
建筑机电工程是指在建筑物中安装、维护和管理与机械设备、电气设备和管道设备相关的工程。
其中，空调工程是建筑机电工程的一个重要部分。
空调工程主要涉及安装和调试空调设备，以确保室内空气质量、温度和湿度的舒适性。
具体工作包括：
1. 设计与规划：根据建筑的需求和要求，设计和规划适当的空调系统，包括选择合适的设备，确定室内和室外的布置，计算负荷需求等。
2. 安装与调试：负责将空调设备安装到指定的位置，包括风机盘管、冷却塔、蓄冷水系统等，同时进行调试和测试，以确保系统运行正常。
3. 维护与保养：负责定期维护和保养空调系统，包括清洁过滤器、检查冷凝器和蒸发器、检查制冷剂压力等，以确保系统的持续高效运行。
4. 管理与监控：运行和监控空调系统，包括监测温度、湿度、风速等各项指标，及时调整系统参数，确保室内环境的舒适性和能源的有效利用。
除了空调工程外，建筑机电工程还包括供水与排水工程、供电与照明工程、智能化控制系统等。
这些工程的目标是提供安全、舒适、环保和节能的建筑环境。

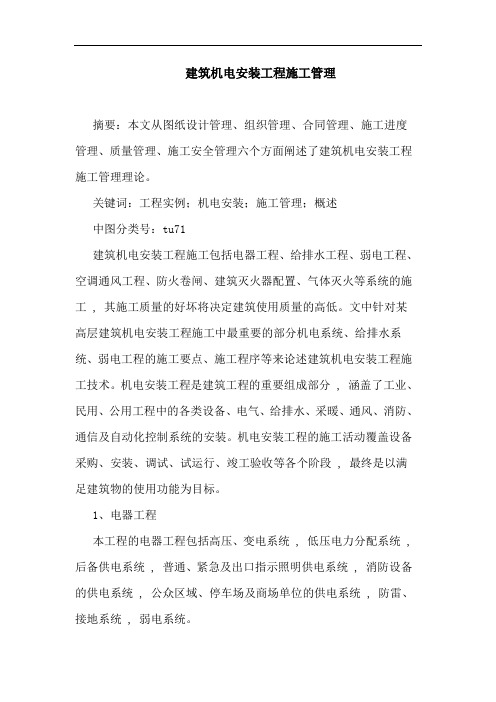

建筑机电安装工程施工管理
建筑机电安装工程施工管理摘要：本文从图纸设计管理、组织管理、合同管理、施工进度管理、质量管理、施工安全管理六个方面阐述了建筑机电安装工程施工管理理论。
关键词：工程实例；机电安装；施工管理；概述中图分类号：tu71建筑机电安装工程施工包括电器工程、给排水工程、弱电工程、空调通风工程、防火卷闸、建筑灭火器配置、气体灭火等系统的施工 , 其施工质量的好坏将决定建筑使用质量的高低。
文中针对某高层建筑机电安装工程施工中最重要的部分机电系统、给排水系统、弱电工程的施工要点、施工程序等来论述建筑机电安装工程施工技术。
机电安装工程是建筑工程的重要组成部分 , 涵盖了工业、民用、公用工程中的各类设备、电气、给排水、采暖、通风、消防、通信及自动化控制系统的安装。
机电安装工程的施工活动覆盖设备采购、安装、调试、试运行、竣工验收等各个阶段 , 最终是以满足建筑物的使用功能为目标。
1、电器工程本工程的电器工程包括高压、变电系统 , 低压电力分配系统 , 后备供电系统 , 普通、紧急及出口指示照明供电系统 , 消防设备的供电系统 , 公众区域、停车场及商场单位的供电系统 , 防雷、接地系统 , 弱电系统。
各工序施工技术要点：1) 施工准备工作。
电器工程在施工前应做好充分的劳动力、施工机械、工程材料设备、施工图纸、场地各方面的准备。
2) 预埋线管、孔洞 , 防雷接地焊接。
在土建进行底板、结构施工时 , 电器工程必须配合土建专业进行预留预埋工作 , 主要包括线槽、桥架穿越楼板、剪力墙处的孔洞预埋 , 动力、照明和智能化系统电气管线预埋及防雷接地的焊接。
电气管线的预埋将根据电气专业管线图进行 , 严格按照相关规程规范施工。
采用镀锌电线管丝扣连接 , 其弯曲半径、支持点与线盒连接、跨接等都要符合要求。
对于浅表预埋的电线管需要在楼板上留下重墨 ,以标识浅表电线管所在的位置 , 避免以后其他专业打孔时损及管线。
3) 楼板暗敷管线。
楼板暗敷的电气管线敷设在楼板内的两层钢筋网之间 , 因此预埋线管的工作必须在楼板第一层钢筋网之后进行 , 并且最好在第二层钢筋网编扎之前完成。
标准厂房机电安装工程方案(2篇)
第1篇一、工程概况本项目位于我国某工业园区，总建筑面积约为30,000平方米，主要包括生产车间、办公楼、仓库等设施。
机电安装工程包括电气、给排水、通风空调、消防、安防等多个子系统。
为确保工程质量和进度，特制定本方案。
二、设计依据1. 《建筑机电工程安装质量验收规范》（GB 50242-2002）2. 《建筑给排水及采暖工程施工及验收规范》（GB 50242-2002）3. 《通风与空调工程施工及验收规范》（GB 50243-2002）4. 《电气装置安装工程电气设备交接试验标准》（GB 50150-2016）5. 《建筑电气设计规范》（GB 50057-2010）6. 《建筑设计防火规范》（GB 50016-2014）7. 相关产品标准、施工图设计文件及设计变更通知单三、施工组织设计1. 施工队伍本项目将组建一支专业的机电安装施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
施工队伍应具备丰富的施工经验和良好的职业道德。
2. 施工进度根据施工图设计文件和工程量，制定详细的施工进度计划，确保各工序按计划进行。
3. 施工方法采用流水施工法，将施工分为若干个阶段，各阶段之间相互衔接，确保施工连续、高效。
4. 质量控制建立完善的质量保证体系，严格执行施工规范和质量标准，确保工程质量。
5. 安全管理制定详细的安全施工方案，加强施工现场安全管理，确保施工安全。
四、主要施工内容1. 电气工程（1）变配电系统：包括主变压器、配电柜、电缆、母线等设备安装和调试。
（2）照明系统：包括照明灯具、配电箱、电缆等设备安装和调试。
（3）动力系统：包括电动机、控制柜、电缆等设备安装和调试。
（4）防雷接地系统：包括避雷针、接地体、接地线等设备安装和调试。
2. 给排水工程（1）给水系统：包括水箱、水泵、管道、阀门等设备安装和调试。
（2）排水系统：包括污水池、水泵、管道、阀门等设备安装和调试。
（3）消防系统：包括消防水池、水泵、管道、阀门等设备安装和调试。
机电工程项目的组成和特点
机电工程项目的组成和特点一、项目划分：按建筑机电工程和工业机电工程划分；（一）工业机电安装工程：通用工业设备安装工程、专用工业设备安装工程、管道工程、电气装置安装工程、自动化仪表安装工程、设备及管道防腐蚀工程、设备及管道绝热工程、工业炉砌筑工程、输变配电工程；单位工程：具有独立的施工条件斌能形成独立使用功能的建筑物和构筑物；能形成生产产品的车间、生产线和组合工艺装置以及各类动力站等；分部工程：按专业性质所属的工艺系统、专业种类、机组和区域划分，一般有设备安装、管道安装、电气装置安装、自动化仪表安装、设备和管道防腐与绝热安装、工业炉砌筑、非标准结构组焊等七个；子分部：按材料种类、施工特点、施工程序、专业系统及类别划分；分项工程：按主要工程材料、施工工艺、设备类型等进行划分。
（二）建筑机电工程项目的划分分部：建筑给水排水及采暖、建筑电气、建筑智能化、建筑通风与空调、电梯五个；1、建筑给排水及采暖子分部及分项室内给水：给水管道、配件及设备安装、室内消火栓系统安装、管道防腐、绝热等；室内排水：排水管道、雨水管道及配件安装等；室内热水供应系统：管道、配件及设备安装、防腐、绝热；卫生器具安装：卫生器具安装、给水配件、排水管道安装等；室内采暖系统：管道、配件、辅助设备及散热器安装、金属幅射板安装、低温热水地板辐射采暖系统安装、系统水压试验、防腐、绝热室外给水管网：给水管道安装、消防水泵结合器及室外消火栓安装室外排水管网：排水管道、排水水沟、井池施工；室外供热管网：管道、配件安装、系统水压试验、防腐、绝热建筑中水系统及游泳池系统：管道及设备安装、游泳池水系统安装等供热锅炉及辅助设备：锅炉、辅助设备、管道、安全附件安装、烘炉、煮炉和试运行、防腐、绝热等2、建筑电气室外电气：架空线路及杆上电气设备、箱式变电所、成套配电柜安装，电线、电缆、导管和线槽敷设，建筑物外部灯具、庭院灯、路灯安装，接地装置安装灯；变配电：变压器、成套配电柜、控制柜安装，裸母线、母线槽安装，电缆敷设；供电干线：母线槽安装，桥架、线槽安装，导管敷设，电线电缆敷设灯；电气动力：独立配电柜、控制柜安装，电动机、加热器灯电气设备检测试验和空载试运行电气照明：照明配电箱、线槽安装，导管、电线和电缆敷设，槽板配线，专用灯具安装，插座开关风扇安装，照明通电试运行；备用电源和不间断电源：柴油发电机组安装，不间断电源设备安装；防雷及接地：接地装置、避雷装置安装，建筑物等电位连接等3、建筑通风与空调：送排风系统：风管和配件制作安装，空气处理设备、消声设备和风机安装，风管和设备防腐，系统调试；防排烟系统：风管和配件制作安装，排烟风口、正压风口和风机安装，风管和设备防腐，系统调试；防尘系统：风管和风机安装，除尘器和排污设备安装，风管和设备防腐，系统调试；空调系统：风管和消声器制作安装，空气处理设备和风机安装，风管和设备防腐与绝热，系统调试；净化空调系统：风管和消声器制作安装，空气处理设备、高效过滤器和风机安装，风管和设备防腐与绝热，系统调试；制冷设备系统：制冷机组、制冷剂管道、制冷附属设备安装、管道和设备的防腐和绝热，系统调试空调水系统：管道冷热（媒）水系统、冷却水系统和冷凝水系统安装，冷却塔、水泵和附属设备安装，管道和设备防腐与绝热，系统调试4、建筑智能化通讯网络系统：电话通讯系统、卫星点出及有线电视系统、计算机网络系统；办公自动化系统：信息平台及办公自动化应用软件、网络安全系统建筑设备监控系统：空调与通风系统、变配电系统、照明系统、给排水系统、热源和热交换系统、冷冻和冷却系统、电梯和自动扶梯等；火灾报警及消防联动系统：火灾和可燃气体探测系统、火灾报警控制系统、消防联动系统安全防范系统：门禁（出入口管理）系统、防盗报警系统、电视监控系统、巡更系统、停车管理系统综合布线系统：缆线、光缆的敷设、机柜、机架、配线架、信息插座等的安装智能化集成系统：集成系统网络、实时数据库、信息安全、功能接口、通讯协议等电源与接地：电源、接地与防雷环境：空间环境、空调环境、照明环境、电磁环境住宅（小区）智能化系统：火灾自动报警系统、安全防范系统、物业管理系统5、电梯拽引式电梯：设备进场验收。
超高层建筑的机电系统(完美版)
2020年-2021年最新
• 建筑高度<200m： 分两个区。 主机承压不超过1.0MPa为宜，尽量不采用加强型， 以到达节省初投资的目的。 低区为一次水系统；高区用板交换热分区，板交应置 于合理的设备层。
水系统分区形式
2020年-2021年最新
• 建筑高度200~300m：
方法一：如建筑上部有独立功能段， 可将上部做独立冷热空调系统，如 风冷热泵、水环热泵或直接蒸发型 机组，如VRV、多联机等。
系统工作压力
2020年-2021年最新
水系统分区不合理
导致：
• 末端设备承压要求过高，导致换热器面板和管壁 加厚过多，传热效率下降，同时设备承压能力提 高了，造价亦随之提高；
• 分区过多，从冷源供出的冷水经多级板式换热器 后效率将降低，同时末端装置的换热面积则需要 加大20%。
2020年-2021年最新
冷冻机的承压：
1.0~1.2MPa
板换的承压：
1.6~3.0MPa
水泵壳体的承压：
1.0~2.5MPa
空调机组承压：
1.0~1.6MPa
管道及阀门的承压：
1.6~2.5MPa
• 需结合建筑实际情况经技术经济比较后确定 板换级数增加则导致冷源效率降低； 板换级数少则设备承压要求提高。
水系统分区决定因素
2020年-2021年最新
国外超高层建筑概况
• 1909年建成的纽约的“大都会人寿保险公司大楼” （METROPOLITAN LIFE TOWER）共50 层，206 米，是世界 上第一幢高度超过200 米的摩天大楼。
• 已建的世界第一高楼：杜拜的哈里发塔 828米，163层，2010 建成。
2020年-2021年最新

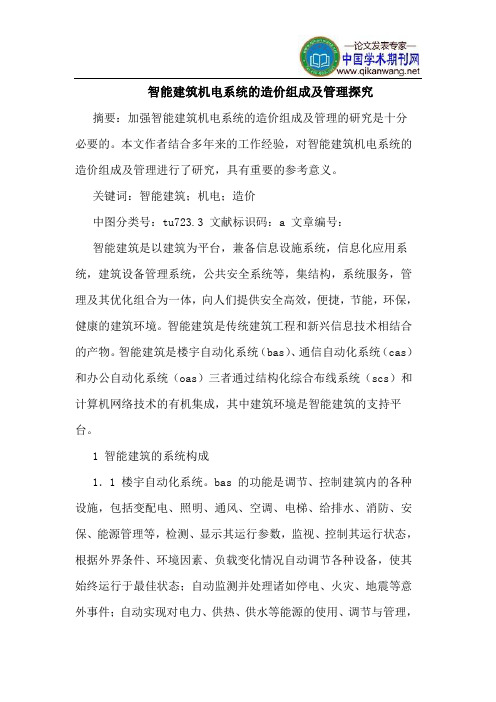

智能建筑机电系统的造价组成及管理探究
智能建筑机电系统的造价组成及管理探究摘要：加强智能建筑机电系统的造价组成及管理的研究是十分必要的。
本文作者结合多年来的工作经验，对智能建筑机电系统的造价组成及管理进行了研究，具有重要的参考意义。
关键词：智能建筑；机电；造价中图分类号：tu723.3 文献标识码：a 文章编号：智能建筑是以建筑为平台，兼备信息设施系统，信息化应用系统，建筑设备管理系统，公共安全系统等，集结构，系统服务，管理及其优化组合为一体，向人们提供安全高效，便捷，节能，环保，健康的建筑环境。
智能建筑是传统建筑工程和新兴信息技术相结合的产物。
智能建筑是楼宇自动化系统（bas）、通信自动化系统（cas）和办公自动化系统（oas）三者通过结构化综合布线系统（scs）和计算机网络技术的有机集成，其中建筑环境是智能建筑的支持平台。
1 智能建筑的系统构成1．1 楼宇自动化系统。
bas 的功能是调节、控制建筑内的各种设施，包括变配电、照明、通风、空调、电梯、给排水、消防、安保、能源管理等，检测、显示其运行参数，监视、控制其运行状态，根据外界条件、环境因素、负载变化情况自动调节各种设备，使其始终运行于最佳状态；自动监测并处理诸如停电、火灾、地震等意外事件；自动实现对电力、供热、供水等能源的使用、调节与管理，从而保障工作或居住环境既安全可靠，又节约能源，而且舒适宜人。
1．2 通信自动化系统。
cas是保证建筑物内语音、数据、图像传输的基础上，同时与外部通信网（如电话网、数据网、计算机网、卫星以及广电网）相连，与世界各地互地互通信息的系统。
cas主要由程控数字用户交换机网（private automationbranch exchange 简称 pabx）和有线电视网（catv）两大网构成。
1．3 办公自动化系统。
oas分为办公设备自动化系统和物业管理系统。
办公设备自动化系统要具有数据处理、文字处理、邮件处理、文档资料处理、编辑排版、电子报表和辅助决策等功能。
一建机电分类
一建机电分类一建机电分类概述一建机电是指一级建造师中的机电工程类别，包括了建筑机电工程和市政公用工程两个方向。
机电工程是建筑施工中不可或缺的重要组成部分，涵盖了电气、给水排水、暖通空调等多个专业领域。
电气工程电气工程是机电工程中的重要分类之一，主要涉及建筑物内的电力供应和分配系统。
具体分类如下：•电力系统：包括输变电工程和低压配电工程，负责将外部高压电力输送至建筑物内，然后进行合理分配和接入各个用电设备。
•照明系统：设计和安装室内外的照明设备和灯具，确保建筑物内的合适照明条件。
•弱电系统：包括安防系统、通信系统、智能家居系统等，用于建筑物内的数据传输、通信以及各种监控和控制设备的联动。
给水排水工程给水排水工程是机电工程的另一个重要分类，主要负责建筑物内的供水和排水系统的设计和安装。
具体分类如下：•给水系统：包括水源井、水泵房、供水管道和供水设备等，确保建筑物内的正常用水。
•排水系统：设计和安装污水管道、雨水管道和排水设备等，将废水和雨水排出建筑物，维持室内外卫生环境。
•给排水设备：包括水泵、水箱、管道阀门等，用于给水和排水系统的控制和调节。
暖通空调工程暖通空调工程是机电工程中的又一重要分类，主要负责建筑物内的供暖和空调系统的设计和安装。
具体分类如下：•采暖系统：包括锅炉、换热器、散热器等，用于供应建筑物内的热能。
•空调系统：设计和安装空调设备，包括中央空调系统和分体空调系统等，用于调节建筑物内的温度和湿度。
•通风系统：设计和安装通风设备，包括送风机、排风机和新风系统等，用于保持建筑物内的空气流通。
市政公用工程市政公用工程是一建机电中的另一大类，专门负责城市建设中的公用设施建设和管理。
主要分类如下：•街道照明系统：包括市区道路和公共区域的照明设施，确保夜间交通安全和城市形象。
•给水排水系统：设计和建设城市的供水和排水系统，保障市民正常用水和卫生环境。
•中心供热系统：城市集中供热系统，为居民供应取暖和热水。
建筑机电系统的设计与施工
建筑机电系统的设计与施工在现代建筑设计中，机电系统是一个非常重要的组成部分。
建筑机电系统包括电力、照明、通风、给排水等系统，它们的设计与施工对建筑物的使用效果和质量都有着非常重要的影响。
本文将分别探讨建筑机电系统的设计与施工。
一、建筑机电系统的设计建筑机电系统的设计必须与建筑物的用途相匹配、协调。
首先，建筑物的功能需要被充分考虑到，这将直接影响到各种配套的机电系统的配置和选择。
这样可以保证建筑物各个系统之间的协调性，有效地降低建筑物的运营成本。
例如，挤压生产线生产工艺要求严格，对环境与通风系统必须提供足够的负压，同时也要采用合适的电力系统和照明系统，这样才能减少停机时间，保障生产效率。
对于医院项目而言，灯光系统和档案资料的保管与管理也有着非常重要的作用。
其次，建筑机电系统的设计需要考虑到安全的因素。
特别是在电气和给排水系统中，必须考虑到建筑物的安全和可靠性。
在电气系统设计时，需注意到高级别电线和低级别电线的隔离问题，防止出现电击事故等问题。
在给排水系统设计过程中，应注意到水流的正常畅通，避免出现漏水和防水问题。
最后，建筑机电系统的设计需要考虑到工程成本因素。
建筑的机电系统是建筑成本的重要组成部分，尤其是在大型建筑项目中。
因此，在设计过程中，需要考虑到成本管理，为客户节约资金。
例如，在电气系统中，如果采用了以太网断层式建筑物智能控制系统，可以有效地节约成本，并且提高了操作效率。
二、建筑机电系统的施工建筑机电系统的施工过程有以下几个方面需要考虑：首先，施工过程需要根据设计方案进行有组织的施工。
不同的机电系统之间具有相互关系，因此在施工时需要将电气，照明，通风，给排水等系统一并考虑，避免出现难以解决的问题。
其次，施工过程需要进行现场维护。
由于机电系统成分较多，在施工和维护时，必须进行现场调试。
这些设备的调试工作需要在现场进行，保证能够直接投入使用。
这就要求施工人员在现场能够进行设备的检查和维护工作，以确保设备的稳定性和可靠性。
机电设备系统介绍
灾动 报警火 系统
触发装置 报警主机 警报装置
1 火灾自动报警系统
触发装置简述：
处于火灾区域的触发装置元件自动或被人为触动形成火灾信号传
输到消控中心，实现火灾的报警功能。
感烟探测器
感温探测器
通过监测烟雾的浓度来实现火灾防范。当 燃烧产生的烟雾达到一定浓度，探测器 输出火灾报警信息传输到火灾报警控制 器。
试验装置——末端试水装置，安装在系统管网或分区管网的末端，检验 系统启动、报警及联动等功能的装置。是喷淋系统的重要组成部分
喷淋头
2 自动喷水灭火系统 水流指示器
发生火灾时，消防水通过喷 淋头均匀洒出，对一定区 域的火势起到控制。
观察管道内介质流动情况的必要附件。它可以安装 在主供水管或横杆水管上，给出某一分区域小 区域水流动的电信号，此电信号可发送到消控 中心，显示喷淋管道内消防水的状态。
稳压装置简述：
3 消火栓系统
◆通过屋面稳压水箱储存的消防水满足初起火灾10分钟的灭火用水 ；
◆通过稳压泵维持系统管网内的压力恒定。
稳压泵
功能介绍 用于维持消火栓系统的压力稳定，使系统 水压始终处于要求压力状态，一旦消火栓 出水，即能流出满足消防用水所需的水量 和水压。
3 消火栓系统
增压装置简述：
功能介绍；高位消防水箱，利用重力自流供水，设置在建筑的最高处。 静压不能满足最不利点水压时，须配备增压稳压设施。水箱内的水量 满足前10分钟的灭火需求。通常与消火栓系统合用。
2 自动喷水灭火系统
增压装置简述：
消防水池储存的消防水满足广场内3小时灭火用水量。 喷淋泵将消防水池内的水输送到动喷水灭火系统
功能介绍
湿式报警阀是一种只允许水单向流入喷水系统 并在规定流量下报警的一种单向阀。当喷水 系统水流动时，阀瓣打开，供水端水经过延 时器后冲击水力警铃报警，压力开关触点接 触后发出动作信号至报警主机，并连锁喷淋 泵启动，向喷水系统供水。是喷淋系统的重 要组成部分。
一建 机电工程 内容
一建 机电工程 内容 一建机电工程是指在建筑工程中，对机电设施进行设计、施工、调试和维护的工程项目。机电工程是指涉及机械、电气、自动化等技术的工程领域。在建筑工程中，机电工程起着重要的作用，为建筑提供了各种功能性设备和系统，使建筑更加智能化、舒适化和安全化。
机电工程涉及的内容非常广泛，包括电力系统、照明系统、给排水系统、暖通空调系统、消防系统、电梯系统等。这些系统的设计和施工需要充分考虑建筑的功能需求、节能要求、安全要求等因素。机电工程师需要具备扎实的电气、机械、自动化等专业知识，能够熟练运用各种工程软件和设备，为建筑提供稳定可靠的机电设施。
在机电工程的设计过程中，需要进行各种计算和分析。例如，电力系统的设计需要进行负荷计算、短路计算、电压降计算等；照明系统的设计需要进行光度计算、照明度计算等；暖通空调系统的设计需要进行热负荷计算、风量计算等。这些计算和分析结果将直接影响到机电设施的性能和效果。
机电工程的施工过程中，需要进行各种工程操作和设备安装。这些工作需要按照设计要求进行，保证设备的正确安装和系统的正常运行。施工人员需要具备相关的技能和经验，能够熟练操作各种工具和设备，保证施工质量和进度。 机电工程的调试和维护工作同样重要。调试是指在机电设施安装完成后，对其进行测试和调整，确保其正常运行。维护是指对机电设施进行定期检查和保养，及时发现和解决问题，延长设备的使用寿命。调试和维护工作需要具备一定的技术和管理能力，能够灵活应对各种问题和情况。
一建机电工程是一项重要的工程项目，为建筑提供了各种功能性设备和系统。机电工程的设计、施工、调试和维护需要具备专业知识和技能，能够熟练运用各种工程软件和设备。机电工程的发展也离不开科技创新和工程管理的支持。未来，随着建筑工程的发展和智能化的推进，机电工程将发挥更加重要的作用，为建筑提供更加智能、舒适和可持续的机电设施。
