固定输出三端稳压器
线性集成稳压器及应用

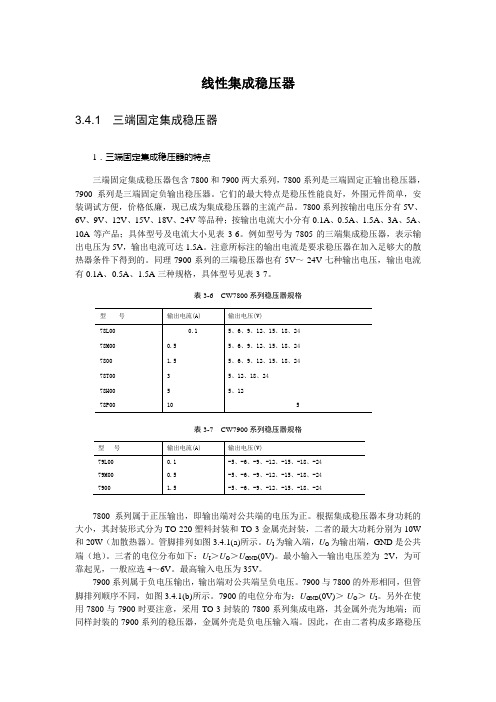

线性集成稳压器3.4.1 三端固定集成稳压器1．三端固定集成稳压器的特点三端固定集成稳压器包含7800和7900两大系列，7800系列是三端固定正输出稳压器，7900系列是三端固定负输出稳压器。
它们的最大特点是稳压性能良好，外围元件简单，安装调试方便，价格低廉，现已成为集成稳压器的主流产品。
7800系列按输出电压分有5V、6V、9V、12V、15V、18V、24V等品种；按输出电流大小分有0.1A、0.5A、1.5A、3A、5A、10A等产品；具体型号及电流大小见表3-6。
例如型号为7805的三端集成稳压器，表示输出电压为5V，输出电流可达1.5A。
注意所标注的输出电流是要求稳压器在加入足够大的散热器条件下得到的。
同理7900系列的三端稳压器也有-5V～-24V七种输出电压，输出电流有0.1A、0.5A、1.5A三种规格，具体型号见表3-7。
表3-6 CW7800系列稳压器规格表3-7 CW7900系列稳压器规格7800系列属于正压输出，即输出端对公共端的电压为正。
根据集成稳压器本身功耗的大小，其封装形式分为TO-220塑料封装和TO-3金属壳封装，二者的最大功耗分别为10W 和20W（加散热器）。
管脚排列如图3.4.1(a)所示。
U I为输入端，U O为输出端，GND是公共端（地）。
三者的电位分布如下：U I＞U O＞U GND(0V)。
最小输入—输出电压差为2V，为可靠起见，一般应选4～6V。
最高输入电压为35V。
7900系列属于负电压输出，输出端对公共端呈负电压。
7900与7800的外形相同，但管脚排列顺序不同，如图3.4.1(b)所示。
7900的电位分布为：U GND(0V)＞-U O＞-U I。
另外在使用7800与7900时要注意，采用TO-3封装的7800系列集成电路，其金属外壳为地端；而同样封装的7900系列的稳压器，金属外壳是负电压输入端。
因此，在由二者构成多路稳压电源时若将7800的外壳接印刷电路板的公共地，7900的外壳及散热器就必须与印刷电路板的公共地绝缘，否则会造成电源短路。
三端稳压器原理
三端稳压器原理三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中，用于稳定电压并保护电路。
它的原理是利用负反馈电路来调节输出电压，使其稳定在设定的数值。
下面我们将详细介绍三端稳压器的原理。
首先，三端稳压器由基准电压源、比较器、误差放大器和功率放大器组成。
基准电压源产生一个稳定的参考电压，比较器将输入电压与参考电压进行比较，误差放大器放大比较器输出的误差信号，最后功率放大器根据误差信号调节输出电压，使其稳定在设定值。
其次，三端稳压器的工作原理是通过负反馈电路实现的。
当输入电压发生变化时，比较器检测到这一变化，并将误差信号传递给误差放大器。
误差放大器放大误差信号，并将其输出给功率放大器，功率放大器根据误差信号调节输出电压，使其保持在设定值。
这样就实现了对输入电压变化的自动调节，从而稳定输出电压。
此外，三端稳压器还具有过载保护和短路保护的功能。
当负载电流过大或发生短路时，三端稳压器能够及时检测到并自动切断输出，从而保护电路和设备不受损坏。
总的来说，三端稳压器通过负反馈电路实现对输入电压的稳定调节，具有稳压、过载保护和短路保护的功能。
它在各种电子设备中都有着广泛的应用，是保证电路稳定运行的重要元件。
在实际应用中，我们需要根据具体的电路要求选择合适的三端稳压器型号，并合理设计电路连接方式，以确保电路稳定可靠地工作。
同时，我们也需要注意三端稳压器的散热和负载容量，避免超负荷工作导致元件损坏。
综上所述，三端稳压器是一种基本的电子元件，其原理是利用负反馈电路实现对输入电压的稳定调节，具有稳压、过载保护和短路保护的功能。
在实际应用中，我们需要合理选择型号并注意散热和负载容量，以确保电路稳定可靠地工作。
希望本文能够帮助大家更好地理解三端稳压器的原理和应用。
7805三端稳压器参数定义
7805三端稳压器参数定义1.简介7805三端稳压器是一种常见的线性稳压器，用于将高电压转换成稳定的5V直流电压。
本文将介绍7805三端稳压器的参数定义及其作用。
2.参数定义2.1输入电压（V I N）输入电压指7805稳压器的电源供应电压。
输入电压的范围通常为7V至35V。
如果输入电压低于7V，稳压器将无法正常工作。
2.2输出电压（V O UT）输出电压是7805稳压器通过调整电压差来实现的。
对于7805来说，输出电压被设定为5V，可保持稳定不变。
输出电流的范围为0A至 1.5A。
2.3输出电流（I O UT）输出电流是指从稳压器输出引脚流出的电流。
稳压器必须能够提供所需的输出电流，以满足连接负载的要求。
在使用7805稳压器时，输出电流不应超过1.5A。
2.4输入输出电压差（V D O）输入-输出电压差是指稳压器在工作状态下的电压降。
对于7805来说，输入-输出电压差通常为2V至2.5V。
较大的输入-输出电压差将导致稳压器产生更多的热量。
2.5静态电压调整率（S.V.R）静态电压调整率是指在特定负载条件下，稳压器输出电压随输入电压变化的程度。
对于7805来说，静态电压调整率通常为0.1%至0.5%。
更小的调整率表示稳压器输出电压更稳定，对变动输入电压更不敏感。
2.6温度系数（T C）温度系数是指稳压器输出电压随温度变化的程度。
对于7805来说，温度系数通常为100p p m/℃至200p pm/℃。
更小的温度系数表示稳压器的输出电压对温度变化更不敏感。
3.作用与应用7805三端稳压器在电子电路中具有重要作用。
它能够将高电压转换成稳定的5V直流电压，常被应用在各种电子设备中，如移动电源、嵌入式系统等。
通过控制输入-输出电压差，7805稳压器能够提供稳定的输出电压，保证其他电路元件正常工作。
其输出电流能力较强，能够满足大部分的负载需求。
此外，7805稳压器的静态电压调整率较小，能够在输入电压变化时保持较为稳定的输出电压。
三端稳压器并联增大输出电流电路图
三端稳压器并联增大输出电流电路图三端稳压器可以用两个或多个并联来增大输出电流，但并不是把它们并联起来就处理疑问，它们还存在一个称为环流的疑问，也便是三端稳压器之间在出产进程中有纤细区别．政策参数也就有容许计划内过错等：当它们并联时就会发作环流，处理这个疑问的办法是在每个输出端串一个0.5R(功率依据具体电路央求而定)的均流电阻往后再并联，总输出接一轻负载100k分配的电阻就能处理疑问。
经实验，底子抵达抱负作用，电路如图1一;54所示。
电子喜爱者往常最常用的三端集成稳压器是78系列和LM317T．其间78系列是固定输出三端集成稳压器，即它们的输出电压是固定的。
LM317T是三端可调电压输出稳压器，其输出电压可在1．25、37v之直接连可调。
78系列三端集成稳压据有9个种类．别离为：7805、7806、7808、78D、7810、7812、7815、7818、7824c78后边的数字标明该稳压器输出的电压数值。
如7806输出电压为6v，7812输出电压为12v等。
78系列三瑞集成稳压器外形和典型运用电路如图1一;55所示。
⑦脚为电压输入瑞，②脚为公共地端，③脚为电压输出端。
集成稳压器正常作业时，在②脚应输出与其稳压值一样的电压，供应负载运用。
78系列集成稳压器各管脚之间的阻值随出产厂家纷歧样、稳压值纷歧样和批号纷歧样均有较大区别，所以单靠通常万用表来查验管脚电阻是不能精确区别其好坏的。
假定是同一厂家、同一稳压值、同一批号的商品，各管脚间的具体电阻值可做为比照规范。
首要测出好的稳压器的各管脚间阻值，将其与待测稳压器的管脚阻值比照，若收支较大，则阐明待测稳压器有疑问。
实习上，比照简略牢靠的办法是加电查验，如图1一;56所示。
在78系列稳压器①、⑦脚加上直流电压Vi，必定要留神极性，Vi应比稳压器的稳压值起码高2v、但最高不要逾越35v。
将万用表调至直流电压挡，丈量③脚与②脚之间的电压，若数值与稳压值一样，则证实此稳压器是好的。
浅谈三端稳压器及其检测
浅谈三端稳压器及其检测【摘要】集成稳压器又叫集成稳压电路，是指输入电压或负荷发生变化时，能使输出电压保持不变的集成电路。
现在国际上的集成稳压器已有数百多个品种，常见的有三端固定式集成稳压器、三端可调式集成稳压器、多端可调式集成稳压器和开关式集成稳压器等。
本文比较全面地介绍三端稳压器的种类、封装形式、检测的方法以及注意事项等，旨在方便检验人员进行检测。
【关键词】集成稳压器；三端集成稳压器；检测集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。
集成稳压器自诞生以来为电源的集成化和小型化开辟了新的途径，占领了几乎所有的军用、工业及民用电子设备、仪器仪表、家用产品等的各个领域，可以说没有那个电子产品中找不到集成稳压器的影子。
它与传统的分立元件组成的直流稳压器相比，具有外接元件少、体积小、重量轻、价格低、性能稳定、可靠性高、安装调试使用方便等特点。
本文主要介绍三端稳压器种类、封装形式及其检测问题。
1 三端集成稳压器的定义三端集成稳压器顾名思义就是只有三个管脚的稳压器，即输入端、输出端和公共地端。
三端集成稳压器属于线性稳压器件，其特点是调整管在线性区工作，是依靠调整管的管压降来稳定输出电压的，因此只能用于降压。
2 三端集成稳压器的分类2.1 根据输出电压是否可调分类2.1.1 固定输出的三端集成稳压器是指由生产厂家预先调整，输出为固定值的三端集成稳压器。
例如：7805 型集成三端稳压器，其输出的固定电压值为+5V；2.1.2 输出可调的三端集成稳压器是指稳压器输出电压可通过少数外接元器件在较大范围内调整输出电压值，即当调整外接元器件值时，可获得所需的输出电压。
例如：CW317 型集成三端稳压器，其输出电压可以在12～37V 的范围内连续可调。
2.2 根据输出电压的正负分类2.2.1 输出正电压系列，即78 ××的集成稳压器。
其电压共分为5～24V 七个挡。
例如：7805 、7806 、7809 等，其中字头78 表示输出电压为正值，后面数字表示输出电压的稳压值；2.2.2 输出负电压系列，即79 ××的集成稳压器。
三端可调式集成稳压器
三端可调
式集成稳压器余姚市职成教中心学校
陈雅萍
三端可调式集成稳压器的分类：
CW317、LM317（输出正电压）CW：表示国产稳压器。
CW337、LM337（输出负电压）LM：表示由美国国家半导体公司生产。
第二代三端集成稳压器
特点：输出可调，稳定性优于固定式。
三端可调式集成稳压器
——外形与引脚排列
三端可调式集成稳压器的外形、引脚排列
CW317
3(IN)
2(OUT)1(ADJ)
三端可调式集成稳压器图形符号
CW337
1(ADJ)
2(IN)
3(OUT)
L 表示0.1A ，M 表示0.5A ，无字母表示1.5A 。
输出电流：
三端可调式集成稳压器
——基本电路
1.25V：是CW317的基准电压。
VD 1、VD 2：为保护二极管。
CW317组成的基本电路
VD1
VD1VD 2
VD 1 ：
调节输出电压范围，1.25~37V。
p R
三端可调式集成稳压器
——应用拓展
正、负电压输出的三端可调式集成稳压器
1.电路对称。
2.输出电压在±（1.2~20V）之间可调。
电路特点：
3.正负电源也可单独使用。
三端可调式集成稳压器
1.分类、外形、引脚及图形符号
2.基本电路
3.应用拓展（略）317输出正电压337输出负
电压。
三端稳压器7812资料
三端固定稳压器7812主要用途：*适用于各种电源稳压电路。
主要特点：*输出稳定性好、使用方便、输出过流、过热自动保护。
封装形式：* TO-220极限值：℃ ( Tc=25)电特性：℃ ( Tc=25)除非特别说明： ( V I ；=19V I O ；=0.5A C I ；=0.33µF C O ；℃＜=0.1µF 0T j ＜℃125)深圳市商岳电子有限公司参数名称符号额定值单位最大输入电压V I35V 最大输出电流Io1.5A 最大耗散功率PD20 W 最高结温Tjm 150℃贮存温度Tstg－～55150℃参数名称 符号 测试条件规范值单位最小值典型值最大值输出电压 VO ℃T =25j 11.51212.5V 输出电压 V O≤≤；～14.5V V 27V I =5mA 1AI O11.412.6V 输入电压 VI ≤I 1.5AO 12.535V 负载电压调整率 △VO℃；～ T =25I =5mA 1.5Aj O1.6240mV 负载电压调整率 △VO ℃；～ T =25I =0.25A 0.75Aj O 1120mV 线路电压调整率 △VO℃；≤≤ T =2514.5V V 30VjI7.5240 mV 线路电压调整率△V O℃；≤≤ T =2516V V 22VjI2.2120mV静态电流 Iq ℃ T =25j 8 mA静态电流变化量 △Iq ≤≤15V V 30VI1 mA 静态电流变化量△Iq≤≤5mA I 1AO0.5mA输出噪声电压 VN ≤≤；℃10H f 100KH T =25Z Z j 10µV 纹波抑制比 RR ≤≤；；℃ 15V V 25V f =120H T =25I Z j60dB 输出电压温漂△／△V TO I =1AO- 0.8／℃mV 输入输出电压差 VD ℃；T =25I =1Aj O2.0VTO-220输入接地输出1.I2.G3.O－外形尺寸图TO 220单位：mm深圳市商岳电子有限公司。
三端稳压常见烧坏原因
三端稳压常见烧坏原因三端稳压器是一种常用的电子元器件，用于电路中的电压稳定和调节。
它通常由三个部分组成：输入端、输出端和控制端。
稳压器会监测输出端的电压，并根据信号调节输入端的电压，使输出端的电压保持稳定。
然而，在使用过程中，三端稳压器有时会出现烧坏的情况。
以下是一些常见的烧坏原因：1. 过流：当输入端的电流超过稳压器承受的极限时，稳压器会因过热而烧坏。
过流的原因可能是电路设计不合理，或者外部负载过大。
在设计或选型时，应确保三端稳压器的额定电流大于电路中的最大工作电流。
2. 过压：过压是指输入端的电压超过稳压器可承受的最大电压。
稳压器会因无法承受过高的电压而烧坏。
过压的原因可能是电网电压波动造成的瞬态过压，或者是电路设计错误导致的长时间过压。
为了保护稳压器，应在输入端加入过压保护电路，或者在选型时选择能承受大电压的稳压器。
3. 过热：使用过程中，稳压器可能会因为过热而烧坏。
过热可能是由于环境温度过高，或者稳压器自身的散热不良导致的。
为了提高稳压器的稳定性和寿命，应在设计中考虑合理的散热措施，并在使用过程中尽量避免高温环境。
4. 静电击穿：稳压器是一种精密的电子元器件，对静电十分敏感。
如果在安装或使用过程中没有正确地处理静电，稳压器可能会因静电击穿而损坏。
为了避免这种情况，应在安装和操作稳压器时使用静电防护设备，例如静电腕带和静电垫。
5. 错误连接：稳压器的输入端和输出端必须正确连接。
如果错误连接，例如输入端和输出端短路，或者接反极性，稳压器可能会受到损坏。
在安装和使用稳压器时，应仔细检查连接，并确保正确连接。
6. 其他原因：其他可能导致稳压器烧坏的原因还包括元器件质量问题、工作寿命到期等。
在选购稳压器时，应选择可靠的品牌和供应商，并遵循使用说明书中的操作规范。
综上所述，三端稳压器的烧坏原因包括过流、过压、过热、静电击穿、错误连接和其他原因。
为了确保稳压器的工作稳定和延长其寿命，应根据实际需求进行合理的设计和选型，并在使用过程中遵守操作规范。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
稳压电路
若要提高电路的电压调节能力，则可以用提高比较放大器的放大倍 数来实现。图9-10中用集成运放作比较放大器，调整管采用复合管。
【例9.2】串联型稳压电路如图9.2.4所示。已知稳压管的稳定电压VZ=6 V， R1=2 kΩ， R2=1 kΩ，R3=1 kΩ。试问 （1） 输出电压Vo的调节范围？ （2） 若VI为30 V，RL的变化范围为100～300 Ω，限流电阻R为400 Ω， 则调整管VT在什么时刻功耗最大？其值为多少？
三端固定集成稳压电路的输出电压是固定的，78XX/79XX系列中的符号ⅩⅩ表 示集成稳压器的输出电压的数值，以V为单位。 每类稳压器电路输出电压有5V， 6V，7V，8V，9V，10V，12V，15V，18V， 20V和24V共11个档次。该系列的输出电流分5档，7800系列是1.5A，78M00是0.5A， 78 L00是0.1 A，78T00是3A，78H00是5A。
比较放大可以是单管放大电路、 差动放大电路、集成运算放大器。
调整元件可以是单个功率管， 复合管或用几个功率管并联。
取样电路取出输出电压VO的一部分和基准电压VREF比较。
2. 工作原理
可以看出，串联型稳压 电路是一种典型的串联电压 负反馈调节系统，利用了引 入深度电压串联负反馈可以 稳定输出电压的原理。
因此，输出电压Uo的调节范围为12～24 V。
（2） 调整管的最大功耗。
调整管功耗可表示
I R1
PC=VCEIC≈(VI-Vo)(IR1+Io) V VO IO O RL min R1 R2 R3
VO V d (VI VO ) O R R R RL min 2 3 1 0 dVO
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固定输出三端稳压器（宁武.全国大学生电子设计竞赛基本技能指导.电子工业出版社
2009.5 p104～107）
串联型线性集成稳压器是将分立元器件构成的串联型稳压电路部分或全部集成在一块硅片上，加以封装后引出管脚做成集成芯片。
常见的线性集成稳压器以三端稳压器居多，三端稳压器有两种，一种输出电压固定的称为固定输出三端稳压器，另一种输出电压可调的称为可调三端稳压器，它们的基本组成及工作原理都相同，均采用晶体管串联型的稳压电路。
如固定正电压输出的有78XX系列，固定负电压输出的有79XX系列等。
固定输出三端稳压器的78XX，79XX系列中的XX表示固定电压输出的数值。
如7805、7806、7809、7812、7815、7818、7824等，是指输出电压是+5V、＋6V、＋9V、＋12V、＋15V、＋18V、+24V，79 XX系列也与之对应，只不过是负电压输出。
如图1所示为78XX系列集成稳压器构成的稳压电路，其输出电压由集成稳压器决定，若选择的是7812，则输出电压为12V。
为了保证电路能够正常工作，要求输入电压至少应大于输出电压2.5V以上。
电路中C1的作用为消除输人端引线的电感效应，防止集成稳压器自激振荡，还可以抑制输人侧的高频脉冲干扰，一般选择0.1～1μF的陶瓷电容器；输出端电容C2为高频去耦电容，用于消除高频噪声，一般选择0.1～1μF的陶瓷电容器，在实际布线时尽可能的将C1、C2放置在集成稳压器附近；输出端电容C3用于改善稳压电路输出端的负载瞬态响应，根据负载变化情况进行选择，一般选用100～1000μF的电解电容器。
VD1是保护二极管，用来防止在输出端电压高于输人端电压时，防止电流逆向通过稳压器而损坏器件。
图1 固定输出78XX基本应用电路
固定负电压输出的79XX系列连线与78XX系列基本相同，如图3所示，需要注意的是引脚连接顺序，78XX和79 XX的引脚TO-220封装的排列顺序如图2所示。
图2 三端固定输出集成图3 固定输出79XX基本应用电路
稳压器引脚排列规则
为了保证电路能够正常工作，虽然需要保证输人电压应大于输出电压 2.5V，但输人端电压与输出端电压的压差不要太大，压差过大会使损耗在稳压器上的功耗增大，过大的稳压器损耗可能会损坏集成稳压器，使用时要保证稳压器消耗的功率不超过额定值，塑料封装（TO－220）最大功耗为10W（加散热器），金属壳封装（TO－3）最大功耗能达到20W（加散热器）。
同样电流也有限制，普通塑料封装（TO－220）稳压器的最大输出电流为1.5A，但需要加装足够大小的散热器。
如果在使用过程中不加装散热器，为了安全起见输人、输出压差控制在2.5～5V，输出电流不应超过0.5A。
例如，用7805搭建一个SWIA的稳压电路，整流滤波以后的输人电压最好为7．5～10V，由于输出电流较大，需要在7805上加装一个足够大的散热器。
虽然78XX/79XX为固定电压的三端稳压器，如果一时找不到合适输出电压的集成稳压器，可以用该电路实现提高输出电压的电路，以78XX系列为例，如图4所示。
流过78XX 集成芯片的②引脚的电流I U为集成稳压器的静态电流，不同公司生产的芯片略有差别，一般为5mA（有的可以达到5mA以上），V XX为稳压器的标称输出电压，设流过电阻R1的电流为I1，为了保证电路正常工作需要满足
那么整个稳压电路的输出电压V O
如果I1>>5I U，可以忽略I U的影响，则有
由此可见，提高R2和R1的比值，可以提高输出电压V o。
虽然这种电路的连接方法可以提高输出电压，由于78XX/79XX系列集成稳压器的静态电流I U随输人电压变化而变化，当I U变化剧烈时，就不能忽略I U对电路的影响，整体稳压电路的稳压精度将随之降低。
图4 提高输出电压电路
可以采用两个输出电压等级相同的固定电压三端稳压器，构成具有双电源输出的稳压电路。
如图5所示，若使用的是7812和7912，则输出电压为双12V输出的稳压电源。
需要注意的是，在连接这个电路时需要选择具有中间抽头的对称双输出变压器或相同双输出（异相端需要短接）变压器，且电路只能使用一个整流桥，中间抽头（相同双输出变压器短接的异相端）与电路中的地相连。
此外，在使用固定电压三端稳压器时需要注意：如果输出端连接有大容量的负载电容时，稳压器输人、输出之间反接的保护二极管不能缺少；连接电路时要保证稳压器的三个引脚不能接错（78XX和79XX的引脚排列顺序不同）；稳压器的GND引脚不能开路，否则会使稳压电路的输出电压接近输人电压，很有可能损坏负载电路中的器件。
图5 双电源稳压电路
在有些单片机电路中，需要用到共地的5V、3.3V、2.5V电源，这样电路往往负载消耗较小，通常每一路输出仅为几十毫安，可以采用统一的电源供电，一步步将电压降下来，此时由于每一级之间的电压差很小，需要使用低压差的集成稳压器，如低压差的1117系列。
1117系列低压差集成稳压器有3.3V、2.5V、1.8V等，连接方法和78XX系列相同，如图6所示为一个多端共地输出电路。
低压差集成稳压器使用的元器件基本和普通集成稳压器相同，只是输人、输出之间正常工作所需的压差较小，因此电路中只要稳压器电压等级相同，低压差集成稳压器可以直接替换普通集成稳压器。
图6 级联的多端共地输出电路。
