400米标准塑胶跑道的设计尺寸
常见的塑胶跑道标准划线
一般我们常见的塑胶跑道为200米、300米和400米标准跑道三种，几种塑胶跑道如何画线以及划线机如何选购和使用。
可供广大客户及同行参考。
一、小学一般都是200米或者300米跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
二、中学一般都是400标准跑道全长400米，跑道的弯道是半圆形，而且最内圈的半径是36米，每条跑道宽1.2米，现有8个跑道。
分已知标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。
400-3.14×36×2≈174 174÷2=87 米第四跑道的全长由第四圈的两个半圆弯道的和再加上两条直道的和得到，前面面已经知道了直道的长度是：87，所以第4跑道的全长是：87×2+2×3.14×(36+1.2×3) ≈423米第四跑道的全长由第四圈的两个半圆弯道的和再加上两条直道的和得到，前面面已经知道了直道的长度是：87，所以第4跑道的全长是：87×2+2×3.14×(36+1.2×3) ≈423米第一道 87×2+2×3.14×(36+1.2×0) =400第二道87×2+2×3.14×(36+1.2×1) ≈408第三道87×2+2×3.14×(36+1.2×2) =415第四道87×2+2×3.14×(36+1.2×3) ≈423米第五道87×2+2×3.14×(36+1.2×4) ≈430米第六道87×2+2×3.14×(36+1.2×5) ≈438米第七道87×2+2×3.14×(36+1.2×6) ≈445米第八道87×2+2×3.14×(36+1.2×7) ≈453米。
200米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
学习参考学习参考2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m学习参考跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
200米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
国际田联田径场地设施标准手册-400米跑道
国际田联田径场地设施标准手册规定标准的体育跑道内圈周长400米，其中弯道半径应为36.5米，直道要沿南北方向避免太阳位置低时的炫目影响。
弯道应有8条跑道，每条跑道宽为1.22米，直道有10条跑道。
跑道内侧安全区域不少于1米，外侧最好也有1米的安全区，起跑区最少3米，冲刺缓冲段至少17米。
跑道左右倾斜度最大不得超过1:1000，跑的方向上的向下倾斜度不得超过1:1000。
标准跑道全长400米，跑道的弯道是半圆形，而且最内圈的半径是36米，每条跑道宽1.2米，现有8个跑道。
分已知标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。
400-3.14×36×2≈174174÷2=87米第四跑道的全长由第四圈的两个半圆弯道的和再加上两条直道的和得到，前面面已经知道了直道的长度是：87，所以第4跑道的全长是：87×2+2×3.14×(36+1.2×3) ≈423米第一87×2+2×3.14×(36+1.2×0) ＝400第二87×2+2×3.14×(36+1.2×1) ≈408第三87×2+2×3.14×(36+1.2×2) ＝415第四87×2+2×3.14×(36+1.2×3) ≈423米第五87×2+2×3.14×(36+1.2×4) ≈430米第六87×2+2×3.14×(36+1.2×5) ≈438米第七87×2+2×3.14×(36+1.2×6) ≈445米第八87×2+2×3.14×(36+1.2×7) ≈453米标准田径场及400米跑道尺寸、面积发布者：柏胜发布日期：2009-11-24l．标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。
400米跑道尺寸
400米跑道尺寸（一）标准塑胶跑道运动场1、标准塑胶跑道运动场的综合布置应紧凑合理，在满足各项比赛要求和保证安全的前提下，应尽量缩小场地总面积。
2、铁饼、链球、标枪、铅球的落地区应设置在标准塑胶跑道运动场内，投掷圈和助跑道应设置在足球场端线以外。
3、跳远和三级跳远、撑杆跳高场地宜设置在跑道直道的外侧，也可设在半圆区内，当设在直道外侧时起跑点距看台宜大于5米。
4、标准塑胶跑道运动场应有良好的排水条件，沿跑道内侧和全场外侧分别设置一道环形排水沟，明沟应盖有孔盖板，在涉及到障碍跑跑道、标枪投掷助跑道的区域盖板应设置成无孔盖板。
5、标准塑胶跑道运动场内还应根据使用要求设置通讯、信号、供电、给排水管线和装置。
6、标准塑胶跑道运动场的弯道圆心，应设置埋于地下的永久性标志。
一、标准塑胶跑道运动场标准方位田径场标准方位为纵向轴平行于南北方向，受条件限制时，也可以纵向轴北偏东或北偏西。
二、400米标准场地规格环形道西直道弯道半径圆心距分道道宽最少分道数总长度起跑准备区长度终点缓冲区长度直道分道最少数量36m 85.96m 1.22m 6 140m-150m 5m-10m 25m-30m 836.5m 84.39m 1.22m 6 140m-150m 5m-10m 25m-30m 837.898m 80m 1.22m 6 140m-150m 5m-10m 25m-30m 8说明：1、跑道内沿周长为398.116米，计算式为：36.5m×2×3.1415926+84.39×2=398.116m2、标准塑胶跑道运动场内道第一分道理论跑进路线周长为400m，是按照距跑道内沿（不包括道牙宽度）0.3m的跑进距离计算的，计算式为：（36.5m+0.3m）×2×3.1415926+84.39×2=400.00m3、标准塑胶跑道运动场每条分道道宽为1.22m，含分道线宽0.05m在内；测量跑进距离除第一分道外，其它分道按照左侧分道标志线0.2m处进行计算。
新国标跑道建设标准

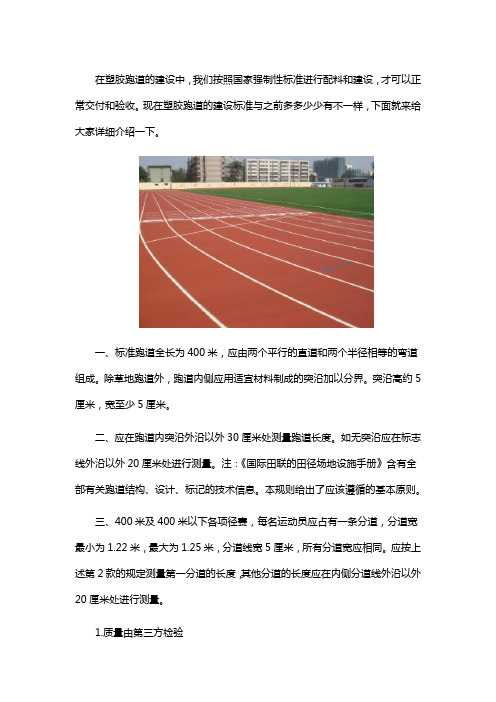

在塑胶跑道的建设中，我们按照国家强制性标准进行配料和建设，才可以正常交付和验收。
现在塑胶跑道的建设标准与之前多多少少有不一样，下面就来给大家详细介绍一下。
一、标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。
除草地跑道外，跑道内侧应用适宜材料制成的突沿加以分界。
突沿高约5厘米，宽至少5厘米。
二、应在跑道内突沿外沿以外30厘米处测量跑道长度。
如无突沿应在标志线外沿以外20厘米处进行测量。
注：《国际田联的田径场地设施手册》含有全部有关跑道结构、设计、标记的技术信息。
本规则给出了应该遵循的基本原则。
三、400米及400米以下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
应按上述第2款的规定测量第一分道的长度，其他分道的长度应在内侧分道线外沿以外20厘米处进行测量。
1.质量由第三方检验塑胶跑道材料的新标准要求，当原材料进入现场时，供应商应按指定的批次向购买者提供质量证明文件，并应分批送交检验。
检验单位为具有相关资质的第三方检验机构。
在验收阶段，合成材料表面工程应在施工单位或监理单位的见证下进行原材料的来料检验和表面质量检验，检验应由合格的第三方检验机构进行。
这意味着从原材料到验收都需要第三方见证检查。
原材料必须符合所有标准要求。
如果不符合要求，则不合格，不能进行施工。
2.进行气味评估气味评估是通过主观感受进行评估。
如果现场气味很重，达到3级或更高级别将不被视为合格，并且无法使用。
3.化学和物理性能要求新国标塑胶跑道在旧国标的基础上修改了以下指标：修改了厚度要求。
增加了冲击吸收，垂直变形和物理性能中的防滑值的项目和指标要求，删除了硬度（邵A），压缩复原率和回弹值性能要求，并且拉伸强度项目及指标要求，修改了拉断伸长率及其指标要求。
400米跑道尺寸
（一）标准塑胶跑道运动场1、标准塑胶跑道运动场的综合布置应紧凑合理，在满足各项比赛要求和保证安全的前提下，应尽量缩小场地总面积。
2、铁饼、链球、标枪、铅球的落地区应设置在标准塑胶跑道运动场内，投掷圈和助跑道应设置在足球场端线以外。
3、跳远和三级跳远、撑杆跳高场地宜设置在跑道直道的外侧，也可设在半圆区内，当设在直道外侧时起跑点距看台宜大于5米。
4、标准塑胶跑道运动场应有良好的排水条件，沿跑道内侧和全场外侧分别设置一道环形排水沟，明沟应盖有孔盖板，在涉及到障碍跑跑道、标枪投掷助跑道的区域盖板应设置成无孔盖板。
5、标准塑胶跑道运动场内还应根据使用要求设置通讯、信号、供电、给排水管线和装置。
6、标准塑胶跑道运动场的弯道圆心，应设置埋于地下的永久性标志。
一、标准塑胶跑道运动场标准方位田径场标准方位为纵向轴平行于南北方向，受条件限制时，也可以纵向轴北偏东或北偏西。
二、400米标准场地规格说明：1、跑道内沿周长为398.116米，计算式为：36.5m×2×3.1415926+84.39×2=398.116m2、标准塑胶跑道运动场内道第一分道理论跑进路线周长为400m，是按照距跑道内沿（不包括道牙宽度）0.3m的跑进距离计算的，计算式为：（36.5m+0.3m）×2×3.1415926+84.39×2=400.00m3、标准塑胶跑道运动场每条分道道宽为1.22m，含分道线宽0.05m在内；测量跑进距离除第一分道外，其它分道按照左侧分道标志线0.2m处进行计算。
4、跑道外侧安全区距离应距跑道不少于1米的空间。
5、标准塑胶跑道运动场西直道设置100米短跑和110米跨栏跑的起点以及所有径赛的同一终点，终点线位于直道和弯道交接处。
6、需要时，可在标准塑胶跑道运动场东边设置东直道，在东直道设置第二终点，仅供短跑训练和预赛。
7、西直道在条件允许的情况下，可适当增加1-2道，训练时避开内道，减少第一道的地面磨损，延长跑道适用寿命。
米跑道平面图和300米、400米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸(共5页)-本页仅作为预览文档封面，使用时请删除本页-200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径米，直道段长米，共4道，分道宽最小为1．22米，最大为米，分道线宽5厘米，所有分道宽应相同。
22、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽，每边留有3m余地。
（2）直道长=141-2×（26++）=（m）（3）弯道总长=2××=（m）（4）周长=+2×（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后处。
（3）100m跨栏跑起点同100m起点；各栏位根据3栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
其弧形圆心在第三分界线上离跑道内沿30cm处，以50m为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。
400米标准跑道尺寸
400米标准跑道尺寸400米标准跑道是田径比赛中常见的一个项目，也是奥运会等大型体育赛事的常规项目之一。
而一条合格的400米标准跑道是比赛能否公平进行的重要保障。
因此，了解400米标准跑道的尺寸是非常重要的。
首先，400米标准跑道的长度是固定的，即400米。
这是因为400米跑道项目是按照这个长度进行设计和建造的。
在比赛中，运动员需要绕400米跑道一圈，完成整个比赛。
其次，400米标准跑道的宽度也有一定的规定。
根据国际田联的规定，400米标准跑道的宽度应该在9.5米到14米之间。
这样的宽度可以确保比赛中的运动员有足够的空间进行跑步，避免因为空间狭窄而影响比赛的公平性。
此外，400米标准跑道的弯道部分也需要特别注意。
由于400米跑道是一个闭环，其中包括两个弯道和两个直道。
根据国际田联的规定，400米标准跑道的内侧弯道半径应该在36.5米到37.5米之间，外侧弯道半径应该在45米到46米之间。
这样的设计可以使得运动员在弯道时有足够的空间来完成比赛，同时也能够减少因为弯道半径不合适而导致的比赛不公平的情况。
最后，400米标准跑道的材质也是非常重要的。
一般来说，400米标准跑道的材质应该是柔软、有弹性的材料，比如橡胶跑道。
这样的材质可以减少运动员在跑步时的受力，减少运动损伤的发生，同时也能够提供良好的抓地力，确保比赛的安全进行。
综上所述，了解400米标准跑道的尺寸对于田径运动员和相关工作人员来说是非常重要的。
只有了解了这些尺寸规定，才能够确保比赛的公平、安全进行，也能够为运动员们提供一个良好的比赛环境。
希望相关单位和人员能够重视这些尺寸规定，确保400米标准跑道的建造和维护工作能够达到国际标准，为田径比赛提供良好的赛场条件。
塑胶跑道建造标准
塑胶跑道具有平整度好、抗压强度高、硬度弹性适当、物理性能稳定的特性，有利于运动员速度和技术的发挥，有效地提高运动成绩，降低摔伤率。
我们常见的塑胶跑道都是常见的400米标准塑胶跑道。
那么，塑胶跑道的建造标准是怎样的？下面就给大家详细讲解一下吧。
塑胶跑道建造标准1.标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。
除草地跑道外，跑道内侧应用适宜材料制成的突沿加以分界。
突沿高约5厘米，宽至少5厘米。
2.应在跑道内突沿外沿以外30厘米处测量跑道长度。
如无突沿应在标志线外沿以外20厘米处进行测量。
注：《国际田联的田径场地设施手册》含有全部有关跑道结构、设计、标记的技术信息。
本规则给出了应该遵循的基本原则。
3.400米及400米以下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
应按上述第2款的规定测量第一分道的长度，其他分道的长度应在内侧分道线外沿以外20厘米处进行测量。
注：分道宽应包括右侧分道线塑胶跑道施工在沥青或水泥基础上，基础做法与道路施工大致相同。
基础表面平整度要求较高，以保证塑胶面层厚度一致，弹性均匀，对基础的质量要求如下：坡度：横向<1%(弯道8‰、直道5‰、半圆区5‰)，纵向<1‰，跳高区<0.4%，表面应平坦光滑、排水畅通。
平整度：平整度合格率在95%以上，3米直尺误差3mm。
定位：为准确施工及画线需要，应用牢固鲜明标志物标出跑道场地的四个半圆切线点和两个圆心。
排水：排水系统在大雨后二小时必需排出积水。
在冰冻地区，沥青层与碎石层之间最好加一层土工布缓冲层。
沿排水沟槽的基础应做特殊防水处理。
强度和稳定性：基础应具有一定的强度和稳定性，表面均匀坚实、无裂缝，无烂边，接缝平直光滑。
垫层压实，密实度大于95%，在中型碾压机压过后，无显著轮迹、浮土松散、波浪等现象。
塑胶跑道建造必须严格按照标准进行，在国家对塑胶跑道规定越来越严的情况下，只用按照标准建造的跑道，才能经受住来自各方面的考验。
