实用工测(8测设的基本工作)
施工测设基本工作—水利工程施工控制网的布设
二、水利工程施工控制网的布设
3.3基本网精度设计 （1）按传统的测量布网原则，即逐级控制； （2）考虑到水利枢纽不同水工建筑物之间仅存在松散联系，而基本网的作 用主要是统一整个枢纽的坐标系统。
第七பைடு நூலகம் （施工测量的基本工作）
二、
内容
施工测量概述 水利工程施工控制网的布设
二、水利工程施工控制网的布设
1 施工控制网
2 水工建筑物放样的顺序和精度要求
2.1水利工程施工控制网特点 （1）控制的范围小，控制点的密度大，精度要求高 （2）使用频繁 （3）受施工干扰
施工控制网常分成基本网和定线网两层布设。
二、水利工程施工控制网的布设
2.3水利工程施工控制网特点 （1）施工控制网点位应画在施工设计总平面图上防止标桩被破坏。 （2）点位的布设以考虑放样精度要求高的主要建筑物密集处为主。 （3）河面开阔地区的大型水利枢纽以分级布设基本网和定线网为宜。 （4）在设计总平面图上，建筑物的平面位置以施工坐标系表示。 （5）施工放样需要的是控制点间的实际距离
二、水利工程施工控制网的布设
3 水利枢纽施工控制网布设原则
3.1设计施工控制网的依据 根据我国《水利水电工程施工测量规范》第2.6.1条的规定，大坝、厂
房、船闸、水闸等建筑物的主要轴线点均应由等级控制点进行测设。主要轴 线点相对于邻近控制点的点位中误差不应大于10mm。
3.2定线网精度设计 定线网点放样建筑物轮廓点常用的方法是前方交会法。用于建筑物放
二、水利工程施工控制网的布设
2.2 水工建筑物放样顺序 原则：从总体到局部
建筑物放样顺序：（1）放出大坝轴线（2）根据大坝轴线可以直接放样冲砂 闸、泄水闸、非溢流坝的各坝段的分跨线（垂直于大坝轴线）与分仓线（平行 于大坝轴线）。在进行船闸与厂房施工时 , 则首先放样出船闸与厂房的主轴 线。再根据这些主轴线放出各辅助轴线 ，最后确定各建筑物的细部结构。
测量员工作内容职责(范文汇总16篇)
测量员工作内容职责（范文汇总16篇）测量员工作内容职责篇11、直接听从测量组长的指挥，认真履行工作安排和计划，服从具体的岗位安排，熟悉测量组和工程部制定的各种规章制度并认真执行。
2、熟悉标书文件、设计图纸及数据等工程常用资料，能绘制简单的有关样图及施工辅助图，认真填写项目测量原始资料，记录好测量资料、时光、服务工序和交底人员以备后查。
3、严格按照编制的测量、监测工作的总方案和各个分部施工的专项方案来实施测量工作资料，方案中有变更的部分务必向测量组长汇报，不得自行更改工作资料和方式。
4、在施工控制测量工作中，提前探明测量线路和各个导线点的状况，并熟悉控制标志的位置，保护好测量标志。
执行外业期间要求准确、快速、正确的使用各种测量仪器，并详细的记录原始测量数据。
5、在施工监测工作中，要熟悉监测点位置、监测频率，按照方案要求安装好每一个监测点，根据监测频率严格执行监测工作，认真填写监测报告和监测图。
保护好监测标志，定期进行检查，发现损坏及时上报，根据状况进行增添修复。
6、做好施工中的放样工作，放样前认真查阅图纸，复合计算结果，要求掌握常用的简单坐标和标高计算，熟练运用工程计算器中的计算程序，能够在现场进行简单的放样点位置增补工作。
7、内业要求能熟悉分类整理的各种施工放样资料和存档，准确存放各种新文档、资料。
能运用电脑EXCEL、WORD、CAD等常用软件进行资料修改和施工用图绘制。
8、认真执行《测量仪器使用制度》，填写测量仪器台帐，定期仪器保养，防止仪器损坏，定期对所使用的仪器进行自检，自检记录妥善保管。
9、与其他测量小组成员间，经常交流学习，培养工作默契，统一指挥口令，加快工作效率。
10、及时完成领导临时交办的测量任务。
测量员工作内容职责篇2岗位职责:1、依据项目施工图、技术要求、工程进度、工程估算、程序、质量要求及安全标准组织现场测量;2、负责测绘项目成果进行自查和初验;3、负责测绘仪器的使用、维护、技术检测及日常清洁工作;4、负责做好测绘档案的_,管理好本单位的测绘资料。
施工测量的基本方法[1]
![施工测量的基本方法[1]](https://img.taocdn.com/s3/m/be49abc804a1b0717fd5ddd9.png)
10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。
因此施工之前，在建筑场地应重新建立专门的施工控制网。
1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。
（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。
①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。
②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。
③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。
④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。
（2）施工高程控制网 施工高程控制网采用水准网。
2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。
二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。
如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。
设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。
施工测量的基本工作—已知高程测设(工程测量)
例 某建筑物的室内地坪设计高程为45.000m，附近有一水准点
BM3，其高程为H3=44.680m。现在要求把该建筑物的室内地坪高 程测设到木桩A上，作为施工时控制高程的依据。
a 1.556m
H i 46.236m
BM3
1.236m
b2= HA+a1 – (b1 _a2 )– HB
深基坑高程测设
较高的楼层板面上测设高程点，可用悬挂钢尺来代替水准尺测设给定的 高程。如图所示，
设已知水准点A的高程为HA，要在基坑内侧测设出高程为HB的B点位置。
深基坑高程测设
（1）悬挂一根带重锤的钢尺，钢尺的零点在下;
（2）在地b1； （3）再在坑内安置水准仪，后视钢尺读数a2，当前视水准尺读数为b2时， 沿尺子底面在基坑侧壁钉一水平木桩，则木桩顶面即为B点的高程。B点 应读前视水准尺读数b2为：
b 46.236m 45.000m 1.236m
（3）上下移动竖立在木桩A侧面的水准尺，直至水准仪的水平视线在尺上
截 取 的 读 数 为 1.236m 时 ， 紧 靠 尺 底 在 木 桩 上 画 一 水 平 线 ， 其 高 程 即 为 45.000m。
2. 将已知高程测设于顶板 在井下巷道掘进中，需要测设的高程点常常设置在顶板上。如图所示，
1
0
±0.000 b
A
H 3 44.680 m
大地水准面
H 0 45.000 m
（1）在水准点BM.3和木桩A之间安置水准仪，在BM.3立水准尺上，用水准
仪的水平视线测得后视读数为1.556m，此时视线高程为：
44.680m1.556m 46.236m
9测设的基本工作(运输)

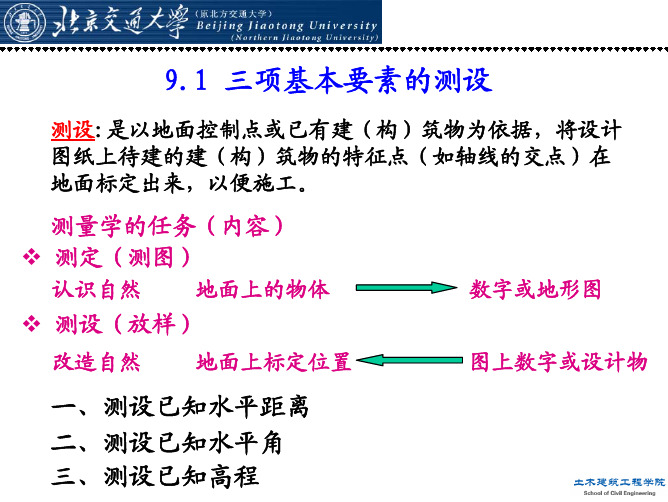

D′ = D1 + D2 = 29.9825 + 15.0141 = 44.9966 m
ΔD = D − D′ = 45 − 44.9966 = 0.0034m
用光电测距仪测设水平距离
二、测设已知水平角
一般方法 （盘左盘右分中法） 精确方法 （垂线改正法）
BB 1 = OB 1 ⋅
Δβ
ρ
三、测设已知高程
测设由设计所给定的高程是根据施工现场已有的水准点引测的。
高差落差大时
b2 = H A + a1 − b1 + a2 − H B
9.2 点的平面位置的测设
根据水平角和距离测设点的平面位置，适用于便于量距的情况。
β = α AP − α AB
ቤተ መጻሕፍቲ ባይዱ
α AP
yP − y A = arctan xP − x A Δy AP = arctan Δx AP yB − y A = arctan xB − x A
Δy AB = arctan Δx AB
α AB
二、直角坐标法
测设点的平面位置的方法主要有下列几种，可根 据施工控制网的形式，控制点的分布情况、地形情 况、现场条件及待建建筑物的测设精度要求等进行 选择。
一、极坐标法 二、直角坐标法 三、角度交会法 四、距离交会法
一、极坐标法
y P − y A xP − x A D= = = ( xP − x A ) 2 + ( y P − y A ) 2 sin α AP cos α AP
测量学思考题
《测量学》复习思考题一、填空题填空题答案D点在高斯—克吕格平面直角坐标系中，其横坐标通用值为19456789.00米，该点位于19带中央子午线以米。
西43211.00测绘1∶2000地形图时，测量距离的精度只需精确至。
0.2m测设的基本工作主要包括、及的测设。
水平距离、水平角、高程测量工作中所说的三北方向包括、、。
真北，磁北，坐标北测量误差的来源是、、。
仪器误差、人为误差、外界因素影响的误差测量学是一门研究和确定的科学。
地球的形状与大小地面点位测量中系统误差消除的方法有、、。
加改正数、校正仪器、对称观测测设的基本工作是定位三个元素，即、、的放样。
水平角、水平距离高差（高程）产生测量误差的原因有多种，其来源可概括为、、。
仪器误差人为观测误差外界条件影响误差导线坐标计算的一般步骤包括将已知数据及观测数据填入导线坐标计算表、_________、、、等。
角度闭合差计算与调整、导线边方位角计算、坐标增量闭合差计算与调整、坐标计算导线测量的外业工作有、、、。
踏勘选点、测角量边、连测导线的外业测量工作包括、和。
踏勘选点、测角、量边导线的类型有、、和。
支导线，附和导线，闭合导线，导线网等高线为相等的曲线，与山脊、山谷线成，在同一地形图上，地面坡度与等高线平距成比。
高程、闭合、正交、反地面上的点到铅垂距离为相对高程，到铅垂距离为绝对高程。
两点之间的绝对高程之差与相对高程之差。
任意水准面的大地水准面的相等地物符号有、、三种。
比例符号非比例符号半依比例符号地形图的分幅可分为两大类：一种是按统一的直角坐标格网划分的分幅法；另一种是按经纬线划分的分幅法。
矩形，梯形观测水平角时，观测方向为两个方向时，其观测方法采用测角，三个以上方向时采用测角。
测回法，全圆测回法（或方向观测法）将拟建建筑物的位置和大小按设计图纸的要求测设在地面上以便施工，这种工测设作通常称为。
经纬仪的安置包括两项工作内容：一是，目的是；二是，目的是。
对中仪器中心与测站点中心在一条铅垂线上整平使水平度盘水平，竖轴处于竖直位置某点在6°带中的横坐标的通用值为17456789.00，则该点在6°带的带号为，位于中央经线的侧，离中央经线的距离为米。
建筑施工测量员多选题(1)
多选题1。
测量学的主要（基本）任务包括（ AB ）。
A.测定 B。
测设 C.抄平 D。
放线2。
确定地面点平面位置的主要工作是测量（ BD ).A。
倾斜距离 B.水平距离 C.水平角 D.高差3。
测量工作的基本原则是( ABC ）。
A.从整体到局部B.先控制后碎部C.边工作边校核 D。
精益求精4。
地物符号可以分为以下几种（ ABCD )。
A。
比例符号 B。
非比例符号 C .半比例符号 D。
地物注记5.测量误差主要来源于（ ABC ）。
A外界条件 B仪器条件 C观测者的自身条件 D地质条件6.水准路线的形式有（ BCD ）A。
圆形水准路线 B。
闭合水准路线 C。
附和水准路线 D.支水准路线7.关于测回法以下说法正确的是（ AC ）。
A。
每个测回只要配置度盘一次 B.上下半测回均要各自配置度盘C.不同测回要按规定分别配置度盘 D。
不同测回均按相同的数值配置度盘8。
图根导线的布设形式有（ ABD ）。
A。
闭合导线 B.附合导线 C.圆形导线 D.支导线9.全站仪一般由（ ACD )组成。
A.电子测距仪 B。
光学经纬仪 C。
电子经纬仪 D.电子记录装置10。
全站仪的标准测量模式一般有（ ABD ）。
A角度测量模式 B 距离测量模式C高程测量模式 D坐标测量模式11.圆弧形平面建筑物的现场施工方法一般有（ ABCD ）。
A。
直接拉线法 B.几何作图法 C。
坐标计算法 D。
经纬仪测角法12.地面上测设点的平面位置常用的方法有（ BCD )。
A。
全站仪坐标法 B。
平面直角坐标法 C。
极坐标法 D。
交会法13。
根据地面上已有的一个点和从该点出发的一个已知方向，按设计的已知水平角度，用经纬仪在地面上测设出另一个方向的一般方法，必须( BCD ）A。
水平读盘归零 B.在已知点安置经纬仪,对中整平C.瞄准已知方向 D。
采用盘左盘右测设水平角度并取其中点14.工程建筑物变形测量包括( ABCD ）。
A.沉陷B.水平位移 C。
第9章 施工测量
第九章施工测量判断题1.在建筑物放样中，放样点的坐标系和控制点的坐标系不同时，要先进行坐标换算，使放样点和控制点在同属一坐标系内的坐标，才能进行计算放样数据。
该表述（正确）2.建筑物施工放样的点位精度要比地形测图测定建筑物的点位精度高。
该表述（正确）3.施工测量与地形图测绘工作程序基本相同。
该表述（错误）4.施工测量与建筑物重要性有关，与施工方法无关。
该表述（错误）5.由于在测绘地形图时遵行“从整体到局部，先控制后碎部”的原则，所以在施工测量时就没必要再遵行“从整体到局部，先控制后碎部”的原则了。
该表述（错误）6.极坐标法测设点的平面位置，根据一个角度或一段距离来测设点的平面位置。
该表述（错误）7.现有△ABP，其中A、B是控制点，P是放样点。
若在A、B上分别安置仪器，测定∠A和∠B，以确定P的位置，这种方法称为角度交会法。
该表述（正确）8.极坐标法放样的原理是坐标正算。
该表述（错误）9.用一般方法测设水平角时，应采用正倒镜分中法进行测设。
该表述（正确）10.水平距离测设三项改正数的符号与量距时相反。
该表述（正确）11.水平距离测设时，三项改正数都有可能是正值或负值。
该表述（错误）12.坡度线的测设方法有水平视线法和倾斜视线法两种。
该表述（正确）13.直角坐标法适用于控制网为方格网或已不设彼此垂直的主轴线时。
该表述（正确）14.已知坡度的测设，采用倾视线法时，不用考虑仪器的高度。
该表述（错误）15.已知坡度的测设时，只能使用水准仪。
该表述（错误）16.角度交会法适用于待定点远离控制点或不便量距的情况。
该表述（正确）17.距离交会法适用于场地平坦，量距方便，并且控制点离待定点又不超过一个尺长的情况。
该表述（正确）18.圆曲线主点是指圆曲线的交点、直圆点、圆直点。
（该表述（错误）19.要确定圆曲线，首先要确定的参数是转角α和圆曲线的半径R。
该表述（正确）20.圆曲线的要素主要有切线长T、曲线长L、外矢距E和切曲差q。
施工测量基本工作—坡度线测设(工程测量)
= + ×
➢ 具体操作同已知高程测设方法，测设出每
一点的设计高程即可得设计坡度。
经纬仪测设法
➢先根据已知A点的高程 ，求出
待放坡线终点B的设计高程，
并用已知高程测设方法，将 B点
的设计高程测设到现场。
➢将经纬仪安置在A点，量出仪器
高 ，并在B点设计高程处立尺。
经纬仪测设法
➢转动望远镜，使望远镜在B尺上
的读数等于仪器高 ，此时，望
远镜的倾斜视线与设计的坡度线
平行。
➢当中间各桩点P1、P2、…上的
标尺读数都为 时，则各桩顶点
的连线就是所需测设的已知坡度
线。
Hale Waihona Puke
工程测量课件
坡度线测设
坡度线测设
➢在铺设管道、修筑路面等工程中，需要测设设计的坡度线。
➢坡度线测设的方法有：
水准仪测设法和经纬仪测设法
水准仪测设法
➢如图所示，A、B为设计坡度线的两端点，
已知A点的高程，设计坡度为，则根据
水平距离D可求出B点的设计高程:
= + ×
➢A、B之间任一点P的设计高程为:
工程测量习题库(含答案)
工程测量学习题内容⑴测设已知直线段的改正数计算⑵高程测设计算⑶用极坐标法测设点位的资料计算⑷用角度交会法测设点位的资料计算⑸拨角法放线资料计算及放线误差的计算与调整⑹带有缓和曲线的铁路曲线的综合要素及主点里程计算⑺偏角法详细测设带有缓和曲线铁路曲线的资料计算⑻偏角法遇障测设曲线的资料计算⑼线路纵断面图的绘制⑽线路横断图面的绘制一.填空1．为了在实地标定点的平面位置，需要测设水平角和水平距离，如果要标定该点的空间位置，还需要测设其高程。
2．铁路新线定测的主要任务是把经初步设计所选定得中线测设于实地，并进行线路、高程测量（水准点高程喝中桩高程）和横断面测量。
3．用偏角法详细测设曲线时，为方便测设各测设点的偏角，常使其置镜点切线方向的水平读数为0°00′00″。
为此，必须确定其后视点（方向）。
并配置以相应的水平读数。
4．全球定位系统GPS由空间部分（卫星）、控制部分（地面控制站）、用户部分GPS接收机）三大部分组成。
5．由高程为504.321m的已知水准点B，测设一个设计高程为505.104m的A点，水准仪安置于两者之间，读得B点水准尺读数为1.642m，当A点水准尺读数为0.859 时，其尺底恰为其设计高程。
25．GPS相对定位的作业模式有单点定位、基线测量、差分动态测量、实时动态测量等，或静态相对定位、快速静态相对定位、准动态相对定位、动态相对定位、实时动态相对定位、局域差分GPS、广域差分GPS等。
26．GPS测量的优点有测站间无需通视、高精度、观测时间短、经济效益高、提供三维坐标、作业自动化程度高、操作简便、全天候作业、作用范围和跨度大、功能多、提供实时定位、用途广泛。
二、单选题1．当待测设点与控制点间不便量距，又无测距仪时，可用（C ）法测设点的平面位置。
A）直角坐标法B）极坐标法C）角度交会法D）距离交会法2．下列各项测量工作中，（C ）是初测和定测阶段都需做的。
A）导线测量B）中线测量C）线路水准点高程测量D）地形测量3．已知E、F两点间的纵坐标增量ΔX EF = -50.00m，横坐标增量为ΔY EF＝100.00m，则其坐标方位角为（ C ）。
