中考物理专题复习 电动机
2021年中考物理微专题复习 专题55 电器设备使用中的物理中考问题(学生版)
专题55 电器设备使用中的物理问题在生产生活和科学研究中，经常看到用到的电器设备有电视机、洗衣机、电饭锅、电脑、手机、电风扇、电炉子等成千上万中，电气设备工作时，用到许多物理知识，中考试题年年考，在解决这类物理问题会经常运用下列物理知识：1.自动开关断开时为保温状态，自动开关闭合时为加热状态。
依据是自动开关断开时电功率小于自动开关闭合时的电功率。
2.电器正常工作消耗的电能公式：W=Pt3.电器产生的焦耳热量公式：Q=I2R t4.电功率计算公式：P=I2R=U2/R=IU5.串并联电路中电流、电压特点和欧姆定律6.凸透镜成像规律7.压强公式P=F/S【例题1】(2020山东聊城)下表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示。
把电饭煲接在家庭电路中使用时，下列说法错误的是()额定电压220V频率50Hz额定功率高挡1800W中挡1200W低挡500WA. 电饭煲是利用电流的热效应工作的B. 电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小C. 电饭煲在高挡正常工作10min，消耗的电能是1.08×104JD. 若家中只接入电饭煲，在高挡正常工作10min，电能表示数将变成7328.6kW·h【对点练习】如图所示是用来测量电能的仪表，这只电表此时的读数是kWh，当电路中只有一个电饭煲接入电路，正常工作l2min。
发现此电能表的转盘转过了500转。
则这个电饭煲的额定功率是W。
【例题2】(2020山东聊城)电冰箱是现代家庭的常用电器，它内部的电路元件主要包括压缩机(其主要部件是电动机)和冷藏室内的照明灯。
如图所示是一台能正常工作的电冰箱的简化电路图，下列判断正确的是()A. 电路图中的照明灯与电动机是串联的B. 冰箱门关闭时，灯开关断开，照明灯熄灭C. 冰箱内温度降低到设定温度时，电动机停止工作D. 电动机利用了电磁感应的原理使线圈转动起来【对点练习】电冰箱是常用家用电器，其内部结构如图所示．它是利用制冷剂把冰箱里的热“搬运”到冰箱的外面，使冰箱内部温度降低．请根据你对冰箱的认识及所学的物理知识回答以下问题：(1)冰箱内的压缩机与照明灯的连接方式是串联还是并联？为什么？(2)冰箱里面温度较低，而外壳摸起来却较热．请说明冰箱外壳较热的主要原因是什么?【例题3】(2020齐齐哈尔)在家庭用电的调查活动中，小明听妈妈说“使用20W 的白炽灯比使用60W 的白炽灯省电”。
中考物理总复习 第一部分 基础复习 第28课时 电动机与发电机内文部分课件
广东 中考 (guǎng dōng)
1. （2013广东）下列电器中，利用电磁感应原理工作(gōngzuò)的是
A. 电动机
B. 发电机
（ B）
C. 电烙铁
D. 电灯
2. （2017广东）如图1-28-9所示的实
验装置中，当导体棒AB竖直向上运动时，
灵敏电流计的指针__________偏转， 让导体棒AB水平向右运动不，会灵(b敏ù h电uì) 流计
（ ）D
A. 电动机是利用电磁感应的原理
工作的
B. 电动机工作过程中，消耗的电能
全部转化为机械能
C. 使线圈连续不停地转动下去是靠
电磁继电器来实现的
D. 仅改变磁感线的方向可以改变线
圈转动的方向
考点点拨(diǎn bo)：
1. 影响通电导体在磁场中受力方向的因素：（1）电流的方向. （2）磁场的方向. 2. 影响通电导体在磁场中受力运动快慢的因素:（1）电流的大 小.20（21/122/）9 磁场的强弱.
续转动下去.
答案 电动机 换向器 平衡 电流
2021/12/9
第十四页，共十八页。
错因分析（方法指导）：
直流电动机和交流发电机都是由定子和转子两大部分组成. 因此 在区分它们时容易出现错误(cuòwù). 我们可从结构上看:电动机 外部电路中有电源,发电机外部电路中有用电器.
2021/12/9
第十五页，共十八页。
第七页，共十八页。
考点演练
1. （2017盐城）如图1-28-2所示，导体棒ab向右运动，下列
(xiàliè)操作能使导体棒向左运动的是
（ A）
A. 调换磁极
B. 取走一节干电池
C. 将导体棒a、b端对调

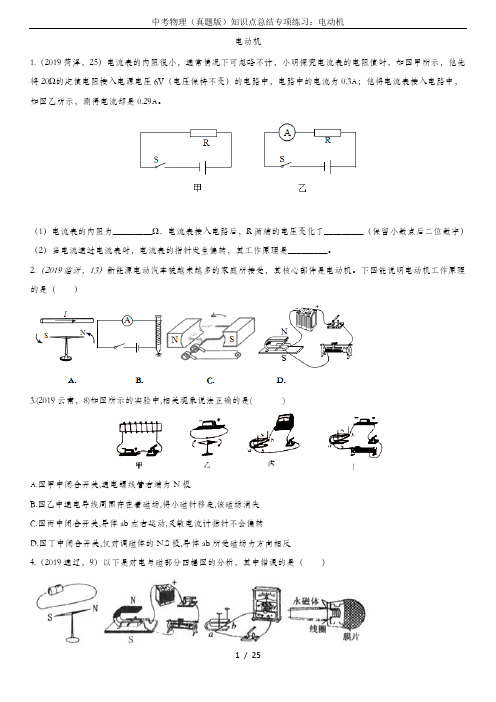

中考物理(真题版)知识点总结专项练习：电动机
电动机1.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。
2.（2019临沂，13）新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。
下图能说明电动机工作原理的是（）3.(2019云南，8)如图所示的实验中,相关现象说法正确的是( )A.图甲中闭合开关,通电螺线管右端为N极B.图乙中通电导线周围存在着磁场,将小磁针移走,该磁场消失C.图丙中闭合开关,导体ab左右运动,灵敏电流计指针不会偏转D.图丁中闭合开关,仅对调磁体的N.S极,导体ab所受磁场力方向相反4.（2019通辽，9）以下是对电与磁部分四幅图的分析，其中错误的是（）A．如图装置闭合电路后磁针会偏转，说明电流能产生磁场B．如图装置说明通电导线在磁场中受到力的作用C．如图装置所揭示的原理可制造发电机D．图中动圈式话筒应用了磁场对电流的作用5.（2019黔东南，5）关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能6.（2019荆州，18）关于电和磁，下列说法正确的是（）A.电动机的工作原理是磁场对通电导体有力的作用B.奥斯特发现了电磁感应现象C.指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D.导体在磁场中运动就一定会产生感应电流7..（2019南充，7）下列图中能够说明电动机工作原理的实验装置是：8.（2019绵阳，3）用如图所示的装置探究通电导线在磁场中的受力情况。
中考物理电动机(重点练解析版)
第二十章电与磁第4节电动机一、单选题1．（广东深圳市·九年级期末）下列哪个实验装置与电动机的原理相同（）A．B．C．D．【答案】C【详解】A．是电磁感应的实验图，属于发电机的原理，故A不符合题意；B．是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；C．电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故C符合题意；D．图中有电源，通电后有磁性，是电流的磁效应，故D不符合题意。
故选C。
2．（北京房山区·九年级期末）关于磁现象，下列说法中正确的是（）A．磁感线是由磁场中的铁屑被磁化后形成的B．在同一磁场中，磁感线的疏密程度反映了磁场的强弱C．磁场中某点的磁场方向是由放在该点的小磁针决定的D．放在磁场中的导体一定受到磁场力的作用【答案】B【详解】A．磁感线是为了描述磁场引入的理想化的物理模型，不是真实存在的，故A错误；B．磁感线可以描述磁场的强弱和方向，磁感线的密集程度代表了磁场的强弱，故B正确；C．磁场中某点的磁场方向和放在该点的小磁针静止时N极所指的方向一致，但小磁针不能决定磁场的方向，故C错误；D．通电导线在磁场中受磁力的作用，若非磁性材料制成的导线不通电时不受磁场力，故D错误。
故选B。
3．（广东九年级期末）如题图所示，下列说法正确的是（）A．甲图：地磁场的磁感线是从地理的北极出发回到地理的南极B．图乙：小磁针的左端是小磁针的南极C．图丙：发电机的原理图D．图丁：条形磁体两端的磁性最弱【答案】B【详解】A．地磁场的磁感线是从地磁的北极出发回到地磁的南极，故A错误；B．由右手螺旋定则判断，通电螺线管的右端为N极，左端为S极；小磁针所在位置，磁场方向向右，小磁针的N极指向磁场方向，所以小磁针的左端是小磁针的南极，故B正确；C．图中为通电导体在磁场中受到力的作用，是电动机的原理图，故C错误；D．条形磁体两端的磁性最强，故D错误。
故选B。
4．（全国九年级专题练习）如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（）A．B．C．D．【答案】B【详解】根据题意可知，电动式无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同：A．该装置是探究影响电磁铁磁性大小因素的实验，利用的是电流的磁效应，与注射器工作原理不相同，故A不符合题意；B．闭合开关，通电导体在磁场中受到力的作用，与注射器工作原理相同，故B符合题意；C．闭合电路的线圈在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象，与注射器工作原理不相同，故C不符合题意；D．该实验奥斯特实验，说明了电流的周围存在磁场，与注射器工作原理不相同，故D不符合题意。
中考物理复习电动机 磁生电 信息的传递
热点考向探究
探究四 信息的传递
例4 有关电磁波,下列说法正确的是
(A )
A.卫星通信、移动通信都是利用电磁波来传递信息的
B.“北斗”卫星导航是利用超声波进行定位和导航的
C.声波和电磁波都需要介质才能传播
D.电磁波频率越高,在空气中的传播速度越大
热点考向探究
实验突破 突破 探究什么情况下磁能生电 【考点归纳】 (1)转换法:通过灵敏电流计指针的偏转情况判断感应电流的有无和方向。 (2)控制变量法:①探究感应电流的方向与导体运动方向的关系(控制磁场方向不变,改变导体的运动方向); ②探究感应电流的方向与磁场方向的关系(控制导体运动方向不变,改变磁场方向)。 (3)灵敏电流计指针不偏转的原因:①不是闭合回路;②导体没做切割磁感线运动;③产生的感应电流太小。 (4)增大感应电流的措施:换用磁性强的磁体、切割磁感线时保持垂直且尽量快速、改用导线制成矩形的 多匝线圈代替单根导线。 (5)能量转换:机械能转化为电能。 (6)电磁感应现象的实际应用:发电机、动圈式话筒。
(A)
图27-1
热点考向探究
【变式 1】[2017·兰州] 如图 27-2 所示的实验装置,在两根水平且平行的金属轨道上放一根轻质导体 ab。 (1)接通电源,这时会看到导体 ab 向左运动,表明: 通电导体在磁场中会受到力的作用 。 (2)若只对调磁体的两极或只改变导体 ab 中的电流方向,观察到导体 ab 均向右运动,表明: 通电导体 _在__磁__场__中__受__力__的__方__向__与__磁__场__方__向__和__电__流__方__向__均__有__关___。 (3)如果把磁体的两极对调,同时改变通过导体 ab 中的电流方向,会看到导体 ab 的运动方向跟原来 相同 (选填“相同”或“相反”)。
2020年苏科版中考物理专题练习31-电动机类问题(三)
专题31-电动机类问题（三）一、选择题1、如图是直流电动机提升重物的示意图，电源电压为100V且保持不变，电路中的电流是3A，质量为25.5kg 的重物在电动机带动下以1m/s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（g取10N/kg）（）A．5ΩB．4ΩC．2ΩD．33.3Ω2、小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。
则下列说法中正确的是（）A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多C．电吹风机消耗的电能相当于100个节能灯泡消耗电能D．电吹风机正常工作3min，消耗的电能为0.025度3、一个直流电动机正常工作电压是3V，线圈内阻是0.1Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是（）A．36J B．5400J C．0.24J D．0.6J二、填空题4、（2019·株洲）如图为某型号电动平衡车，其电动机功率为400W。
在下列条件下测得其续航里程为18km：满电、载重60kg、沿平直路面行驶、速度12km/h。
在这次测试中，电动机消耗电能为kW•h：若电动机效率为80%，则平衡车受到的阻力为N。
5、（2019·福建）一台标有“5V 2.5W”的带有USB接口的小电风扇，线圈电阻为1Ω，正常丁作1min，产生的热量是J，工作一段时间后的风扇叶片黏有不少灰尘，这属于现象。
6、（2019•番禺区一模）（1）在如图方框内补充电动机工作过程的能量流向图（箭头大小反映能量多少）。
（2）电动机通电线圈有电阻，电流通过导体会产生热量，若线圈电阻为2Ω，通过线圈的电流为2A，工作1分钟电动机通电线圈产生的热量是480J。
三、解答题7、(2019·菏泽)如图所示，一个质量600kg、体积0.2m3的箱子沉入5m深的水底，水面距离地面2m，若利用滑轮组和电动机组成的打捞机械，以0.5m/s的速度将箱子从水底匀速提到地面，每个滑轮重100N（不计绳重、摩擦和水的阻力，ρ水=1.0×103kg/m3，g=10N/kg）。
中考物理总复习电动机磁生电专题考点训练真题集锦试题
电动机磁生电单位：乙州丁厂七市润芝学校时间：2022年4月12日创编者：阳芡明一、填空题1．(2021，)如图是发电机模型，它是根据________原理制成的。
小风车在风的吹动下，带动线圈转动而________磁感线，产生的感应电流使电流计指针在HY刻度线两侧左右摆动，说明电路中产生的是________电。
,第1题图) ,第2题图) 2．(2021，)如图是一种常见的动圈式话筒(麦克风)及原理图。
当你对着话筒说话时，声带________发出声音，声波使与膜片相连的线圈振动。
线圈在磁场中的这种振动，能产生随着声音变化而变化的电流，这是________现象。
3．(2021，)扬声器是把电信号转换成声信号的一种装置，如下图是扬声器构造示意图。
当线圈中通过变化电流时，线圈受到________力作用，从而带动与线圈相连的纸盆________，于是扬声器就发出了声音。
,第3题图) ,第4题图) 4．(2021，)如下图，用两根橡皮筋悬挂的均匀金属棒AB程度处于磁场中。
当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为________。
假设要使橡皮筋处于拉伸状态，在不人为对棒施力的条件下，请提出一项可行的措施：____________________。
二、选择题5．(2021，)电磁感应现象的发现，进一步提醒了电和磁之间的联络，由此创造了发电机，使人类大规模用电成为可能，开拓了电气化时代。
发现这一现象的科学家是( ) A．麦克斯韦B．安培C．法拉第D．奥斯特6．(2021，)在如下图的实验装置中，悬挂于磁铁N、S极之间的铜棒ab两端通过导线连接到电流表上．以下分析正确的选项是( )A．只要铜棒ab在磁铁N、S极之间运动，电流表指针就会偏转B．当电流表指针偏转时说明，机械能转化成电能C．电流表的指针偏转方向只跟导体的运动方向有关D．利用这一现象所提醒的原理，可制成的设备是电动机7．(2021，)家庭生活中的电冰箱、电风扇、洗衣机等都离不开电动机。
初三物理电动机试题答案及解析
初三物理电动机试题答案及解析1.如图，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线．现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动．当拉动GH使其向右移动时，EF应向（填“左”或“右”）移动，理由是：；对GH钢棒而言，此过程中能量的转化是．【答案】右；EF中电流方向改变，受力方向也改变；机械能转化为电能【解析】由题意：当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动．当拉动GH使其向右移动时，运动方向改变，产生电流方向也随之改变，而对于EF棒电流方向改变了，在磁场中受力方向也改变，所以EF应向右移动；对GH钢棒而言，用力拉动GH时消耗了机械能，在电路中产生了电流，所以此过程中能量的转化是机械能转化为电能．【考点】电动机原理；电磁感应2.图所示的四种电器中，利用电动机原理工作的是A．电炉B．电风扇C．电饭煲D．电铃【答案】B【解析】电动机是把电能转化为机械能的装置，电路时利用电流热效应把电能转化为内能选项A 错。
电风扇是把电能转化为机械能，选项B对。
电饭煲是把电能转化为内能，选项C错。
电铃利用的是电流的磁效应形成对交替吸引排斥，不是电动机，选项D错。
【考点】电动机3.如图所示的几个实验中，能反映电动机工作原理的是A．图甲中，使磁场中的线圈转动，会发现电流表指针发生偏转B．图乙中，使导体AB沿箭头所示方向左右摆动，电流表指针发生偏转C．图丙中，给带有铁芯的线圈通电，它能吸住铁块及重物D．图丁中，闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用．A．图甲中，使磁场中的线圈转动，会发现电流表指针发生偏转，是导体切割磁感线产生电流的现象，是电磁感应原理，发电机就是利用这个原理制成，不符合题意；B．图乙中，使导体AB沿箭头所示方向左右摆动，电流表指针发生偏转，也是导体切割磁感线产生电流的现象，是电磁感应原理，发电机就是利用这个原理制成的；不符合题意；C．图丙中，给带有铁芯的线圈通电，它能吸住铁块及重物，是通电线圈有磁性，是电磁铁原理，不符合题意；D．图丁中，闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，是电动机原理，符合题意，答案选D.【考点】电动机工作原理4.如图，在实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动，利用这一现象所揭示的原理可制成的设备是（）A．发电机B．电磁继电器C．电热器D．电动机【答案】D【解析】根据图象分析实验现象，得出结论；知道电动机是根据通电导体在磁场中受力的作用制成的；发电机根据电磁感应现象制成的；电磁继电器是一个用电磁铁来控制的开关；电热器是靠电流的热效应来工作的．由图知，当闭合开关时，电路中有电流，导体便受磁场力的作用而运动，根据这个原理制成了电动机【考点】直流电动机的原理点评：此题考查了电动机的制作原理，在电和磁部分出现的实验很多，要注意区分5.学习“电动机”内容时，老师用图实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小．那么磁场对通电导线作用力的大小与什么因素有关呢？以下是小丽、小李与小明的猜想：小丽猜想：“可能跟磁铁的磁性强弱有关．”小李猜想：“可能跟导线AB在磁场中的位置有关．”小明猜想：“可能跟通过导线AB的电流大小有关．”请你根据图所示的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：．【答案】保持磁铁的磁性强弱、导线AB在磁铁中的位置不变，移动滑动变阻器的滑片，改变电路中电流的大小，观察两次导线AB的运动快慢，如果快慢不同说明与电流大小有关，如果快慢相同说明和电流大小无关．【解析】因为猜想中磁场对通电导线作用力的大小与磁铁的磁性强弱、导线AB在磁场中的位置、通过导线AB的电流有关，所以在设计实验的过程中需要用到控制变量法．验证磁场对通电导线作用力的大小与通过导线AB的电流大小是否有关，需要控制磁铁的磁性强弱、导线AB在磁铁中的位置不变，改变电路中电流的大小，通过观察导线运动得快满来比较受力的大小，用到转换法．【考点】直流电动机的构造和工作过程；磁场对通电导线的作用点评：在设计实验的过程中注意控制变量法和转换法的运用，中考常见题型6.将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在________。
中考物理：电动机与发电机复习共15页PPT
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽ቤተ መጻሕፍቲ ባይዱ佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
中考物理：电动机与发电机 复习
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
2023年中考物理重难点复习：电动机 发电机(附答案解析)
2023年中考物理重难点复习：电动机发电机（精练）
一．选择题
1．2019年12月17日，我国第一艘国产航母“山东舰”入列。
该舰采用滑跃起飞方式，为进一步增大舰载机起飞重量，我国科研工作者正在积极研制电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）
A ．电铃
B ．手摇发电机
C ．电风扇
D ．电磁起重机
2．如图是一模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇
）
b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是（
A．电动机转动时把机械能转化为电能
B．电动机和发电机主体结构不同，发电机不能由电动机改装得到
C．电池电压降低时，风扇a的转速会减慢
D．风力大小不会影响小灯泡发光亮度
）
3．如图所示是一款小电风扇，下列关于电风扇的说法不正确的是（
A．电风扇的扇叶上容易染尘是因为带电体能吸引轻小物体
B．电风扇工作时主要将电能转化为机械能
第1页（共22页）。
