两用一备节能空调机房控制简介
机房空调一般性介绍
机房空调 机器
高显热 大
小/好 大 高 长
±5－10% ±1℃
有本质的区别
4 编辑ppt
舒适空调 人
高潜热 小
大/不好 小 低 短
±15－20% ±3℃
数据中心机房
• 什么是机房? • 机房空调的特点 • 有哪些单位有数据中心？ • 典型机房制冷系统
5 编辑ppt
机房专用空调产品 主要特点 Critical applications air conditioner
– 其它设备 – 换热设备 – 控制设备 – 通风设备 – 水泵 – 冷却塔 – 各种节能设备
空调机组产品 冷水机组产品 节能技术产品 气流组织产品 控制产品
芯片级
服务器级
机柜级 行级
区域模块级 智能监控系统
房间级 系统级
模块集装箱
GEA 提供机房制冷所需大多数产品
16 编辑ppt
中央冷源机房空调系统
什么是机房与数据中心
• 定义： • 机房：机器设备房间
• 电子计算机房 • 电子设备机房 • 精密加工机房 • 数据中心机房 • 通信机房
• 特点
• 主要为机器设备服务 • 人员少 • 与外部的气流沟通少(新风负荷小) • 显热高 • 温湿度要求高 • 洁净度要求高
7 编辑ppt
数据中心是一类特殊的机房
• 远程通信与报警 • 高冷量密度 • ……11 编辑ppt来自一个典型机房-数据中心
• 包括：服务器室，电池室，控制室，办公室，变配电室, 空调系统，消防系统，安全保卫系统
12 编辑ppt
数据中心机房特点
• 高密度电子设备 • 高密度发热量
• 平面 • 体积 • 发热量巨大(制冷量巨大) • 可靠性要求更高 • 节能要求更高
节能一体式机房空调技术服务手册

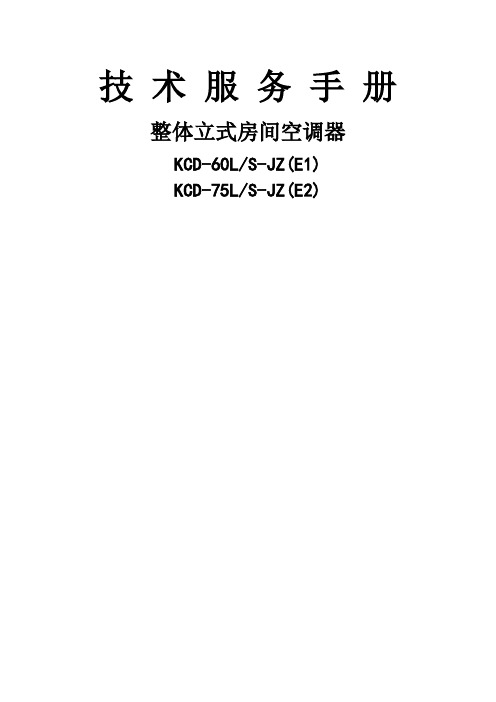

技术服务手册整体立式房间空调器KCD-60L/S-JZ(E1)KCD-75L/S-JZ(E2)目录第一章：功能和特征第二章：技术参数第三章：系统循环图第四章：电器接线图第五章：操作方法第六章：故障显示功能说明第七章：拆卸程序第八章：爆炸图及零部件一览表第九章：空调器安装说明第一章：功能和特征外形图（正面）外形图（背面）“1+3”“1”指节能一体式机房空调“3”指集合了3台设备的功能：✧普通空气调节器的热交换功能✧新风设备的换新风功能✧空气净化功能●高能效设计●智能新风冷却●双重过滤，空气净化●双机切换●远程网络监控●掉电记忆，自动重启●相序容错●故障判别与报警第二章：技术参数第三章：系统循环图压缩机型三通高压压力开关冷凝器室外侧离心风轮与电机过滤器毛细管蒸发器室内侧离心风轮与电机储液罐型三通表接头三通低压压力开关排气温度传感器第四章：电路接线图第五章：操作方法（1）锁定按键：用直径1mm的小圆棒按压此按键，则锁定控制板当前的设定。
第一次按动可进入锁定状态，此时除锁定键外其它面板按键均无效；第二次按动退出锁定状态（2）试运行按键：开机状态下第一次按此键进入试运行状态，再次按动退出试运行状态。
（3）开/关按键：上电后，通过按压此按钮控制空调器的开始运转和停止运转。
（4）模式选择按键：用于选择运行方式，每按一次按钮，则运行方式就按下述依次变化：按住主机的模式键会取消集控命令中的高温同开和低温同开。
（5）风速按键：本机风速固定，按压该按键空调器无相应动作。
仅在上电10秒内按住2秒会进入到快检状态。
（6）调整按键▼：按压此按钮，选择调整室内设定温度下降，最多下降到24℃。
辅助功能选择。
（7）调整按键▲：按压此按钮，选择调整室内设定温度上升，最多上升到30℃。
辅助功能选择。
（8）辅助功能按键：用于设定辅助功能，按上下调整按键可在如下功能间切换：●在通过“▲”和“▼”选定设置功能为新风时，按下辅助按键，若当前新风已开启则此时取消新风，若当前新风未开启，则开启新风。
机房专用空调规范
一、技术要求1、机房空调机组的电气性能1)机房空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：220/380V +10% ~ -15%、频率：50HZ ± 2HZ。
2、机房空调的环境控制性能1）机房空调应能环境：温度：室内 -10℃~ +30℃、室外 -30℃~ +45℃湿度：≤95%RH运行环境应保障冬季室外温度-30℃以下，正常启动制冷、加热运行。
2）机房空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
温度调节范围：+17℃~ +28℃温度调节精度：±1℃湿度调节范围：40% ~ 70%RH湿度调节精度：±5 %RH温、湿度波动超限应能发出报警信号3、机房空调的机组性能1) 机房空调应有较大的送风量，冷风比应≤2.52）具有恒温恒湿功能，大风量小焓差设计，高显热比（≥0.9），满足专业机房需要。
3）机房空调应具有高效节能性，压缩机具有较高的能效比活塞式：COP ≥ 3涡旋式：COP ≥ 3.34）机房空调应具有高可靠性，运行应根据全年365天，每天24小时不间断运行设计。
5) 机房空调运行的平均无故障时间MTBF≥10万小时。
6）应有超宽输入电压（380V±25%）设计，独特的缺相保护功能和相序检测功能，实现来电自启动并可设定延时启动时间。
7）机房空调应具备来电自启动功能，灵活的主备机切换功能，实现机组自动切换、轮流值班功能，满足机房无人值守的要求。
8）机房空调机组的噪音：室内机组：距机组2米处自由空间声压级< 65dB(A)室外机组：距机组10米处自由空间声压级< 50dB(A)9）机房空调的加热性能：采用PTC——正温度系数陶瓷式电热器10）机房空调的加湿性能：采用微机控制自动冲洗式加湿罐11）机房空调室内风机机组应设计双速送风,高速送风可以提供最多的风量及最大的冷却能力。
低速送风可以提供最大的除湿能力及相应制冷量。
机房专用空调技术方案
机房专用空调技术方案引言随着信息技术的快速发展，越来越多的企业和机构都建立了自己的机房，用于存储和处理大量的数据和信息。
而机房的正常运行离不开稳定的温湿度环境。
为了满足机房的特殊需求，机房专用空调技术方案应运而生。
1. 机房专用空调的背景和重要性机房是企业和机构的核心数据中心，存放着大量重要的信息和设备。
在机房内部，各种服务器、网络设备和存储设备等都会产生大量的热量，而且对温湿度的要求非常高。
过高或过低的温度都会对设备性能和寿命产生严重影响，甚至导致设备损坏或数据丢失。
因此，机房专用空调的设计和选择至关重要。
2. 机房专用空调的工作原理机房专用空调采用了先进的空调技术，可以有效地控制机房的温度和湿度。
其主要工作原理如下：•利用制冷循环技术，通过压缩机、冷凝器、蒸发器和节流装置等组件实现冷热交换，达到降温的目的。
•通过湿度传感器和湿度控制系统，调节机房内的湿度，保持在合适的范围内。
•配备高效过滤装置，过滤空气中的颗粒物和有害物质，确保机房内的空气质量。
•采用智能控制系统，实现对温湿度的精确控制和监测，以及故障报警和自动调节等功能。
3. 机房专用空调的特点和优势相比于传统的中央空调系统，机房专用空调在设计和功能上有着一些独特的特点和优势：•高效节能：机房专用空调采用了先进的制冷技术和节能设计，能够有效地降低能耗，节约能源资源。
•精确控制：通过智能控制系统，机房专用空调可以对温湿度进行精确控制，保证机房内环境的稳定性。
•可靠性高：机房专用空调在设计和制造过程中注重可靠性，采用高品质的材料和组件，具有较长的使用寿命。
•安全性强：机房专用空调配备了多重安全防护措施，如过载保护、电气隔离和防雷击等，确保机房安全运行。
•易维护：机房专用空调设计合理，维护方便，可以进行定期的保养和检修，延长设备的使用寿命。
4. 机房专用空调的选型和部署在选择机房专用空调时，需要根据机房的实际情况和需求进行合理的选型和部署。
以下是一些注意事项：•根据机房的面积、设备功耗和热负荷等因素，确定所需的制冷量和制热量。
中央空调节能控制系统控制原理
中央空调节能控制系统控制原理空调节能控制系统控制的原理是通过采集和监测环境温度、湿度、气流量等信息，根据设定的温度和湿度要求，自动调节空调设备的运
行状态，以达到节能的目的。
具体控制原理如下：
1. 传感器采集环境信息：空调系统配备温度、湿度、气流量等传感器，用于实时采集环境信息。
2. 环境信息反馈到控制器：传感器采集的环境信息会被发送到
控制器，用于分析和处理。
3. 控制器分析环境信息：控制器会对采集到的环境信息进行分析，并与设定的温度和湿度要求进行比较。
4. 控制器决策调节空调设备：根据分析结果和比较值，控制器
会判断空调设备是否需要进行调节。
如果环境与设定值有差异，则通
过控制空调设备的供冷、供热、风量调节等参数，以达到设定的温度
和湿度要求。
5. 监测和反馈：控制器会不断监测环境信息以及空调设备的运
行状态，并根据反馈信息进行调整和优化。
机房专用空调方案
机房专用空调方案一、引言随着信息技术的迅速发展，机房作为数据存储和处理的核心设施，承担着越来越重要的作用。
为了保证机房内的设备正常运行，维持适宜的温度和湿度是至关重要的。
机房专用空调方案的设计和选型对于保障机房内设备的稳定运行具有重要意义。
二、机房特点机房通常具有以下特点：1. 高密度布置：机房内设备多、布局紧凑，空间有限，因此需要设计紧凑、高效的空调系统；2. 高热量密集度：机房内设备的运行会产生大量热量，导致机房温度升高，因此需要有强大的散热能力；3. 设备敏感性：机房内的设备对温度和湿度的稳定性要求较高，需要有恒温恒湿的调控能力；4. 运行时间长：机房通常需要24小时不间断运行，因此空调系统需要具备稳定和可靠的运行能力。
三、机房专用空调方案的核心原则1. 散热能力：根据机房内设备的数量和热量密集度，选择具备高效散热能力的空调设备；2. 温度控制：保持机房内的恒温状态，选择具备精准温控功能的空调设备，可以根据需求设置恒温范围；3. 湿度控制：机房内的设备对湿度要求较高，选择具备湿度控制功能的空调设备，可以根据需求设置恒湿范围；4. 空气净化：机房环境要求较高，选择具备空气净化功能的空调设备，可以去除空气中的污染物，并保持空气新鲜和清洁；5. 功能稳定可靠：机房空调系统需要具备稳定和可靠的运行能力，保证机房设备持续稳定运行。
四、机房专用空调方案的具体实施步骤1. 确定机房的散热量需求：根据机房内设备的类型、数量以及每个设备的热量产生量，计算机房整体的散热能力需求；2. 选择适当的空调设备：根据机房的散热需求和其他要求，选择适合机房的专用空调设备，确保能够实现高效的散热能力；3. 设计合理的空调系统布局：根据机房的实际情况，设计合理的空调设备布置方案，保证机房内的空气流通畅通，实现散热和恒温恒湿的效果；4. 选用恰当的温湿度传感器：根据机房内设备的需求，选用高精准度的温湿度传感器，确保能够准确地感知机房内的温湿度情况；5. 安装合理的空气净化装置：根据机房的要求，选择适当的空气净化装置，确保机房内的空气质量达到标准要求；6. 进行系统测试和调试：在安装完成后，进行系统的测试和调试，确保机房专用空调系统能够正常运行，并达到预期的温湿度控制效果；7. 进行定期维护和保养：机房专用空调设备的维护和保养至关重要，对空调设备进行定期的清洁、检查和维护，确保设备的长期稳定运行。
配有自然冷却系统的节能型机房空调系统
配有自然冷却系统的节能型机房空调系统节能型系统的设计说明：水冷却配有自然冷却系统的双冷源节能型机房专用空调机组工作原理：每台机组均自带制冷循环系统，并配有单独 的水冷冷凝器，冷凝器置于室内机内部，所 有机组的冷却水可以做成一个冷却水循环 系统，由水泵提供循环动力，室外冷却水采 用封闭干冷器，在春，秋，冬季在室外温度 降低时，可以部分或全部停止压缩机制冷循 环系统的运行，靠室外冷空调冷却干冷器内 的乙二醇溶液，在通过水循环系统将冷却的 乙二醇溶液送到室内机房专业空调内用于 冷却室内空气。
优点： z 每个机组的冷凝器、蒸发器均在室内机内部，制冷循环系统在机组内部完成，制冷效率相对风冷机组高 z 不需要室内、室外机的连接铜管，只需要一组冷却水管道可以将所有的机组连接在一起，在大型数据中心系统里，工程量能相对减少 z 不存在室内、室外机距离限制 z 可以用几组较大的室外干冷器做 N+1 备份工作方式，占地面积相对较小 z 每个机组都有自带的压缩机，可以在每个机房内实现 N+1 的备份方式 z 空调机组在工厂内就配好制冷系统，现场接好水管后即可投入使用，不存在现场安装影响机组质量的问题 z 扩容方便，初期设计时留好接口，不需要在投入使用后需要扩容时再寻找室内、室外机通道 z 水循环管道不需要太厚的保温处理，节省通道空间 z 充分利用了室外的自然条件来冷却室内发热设备。
达到节能和减少运行成本的目的，同时也减少了 CO2 的排放，有非常可观的社会环境效益 适用区域： 这种采用动态自然冷却系统的机房专用空调需要有足够多的时间是较低的室外温度，在我国 适用于长江以北的地区，在华北地区，由于冬季时间从 10 月底到来年 3 月初长达 4 个多月， 非常适合采用这种自然冷却的机房专用空调系统。
（下图绿色部分为可以使用的区域）北京的年平均气温分布： 在北京津地区可以采用自然冷却的时间分析：从上面的表里可以看出，在北京地区，每年可以有超过 45%的时间，室外温度小于 12°C。
申菱一体化机房空调介绍
申菱一体化基站空调性能特点介绍(1) (1)产品简介产品简介产品简介一体化基站空调可以安装在移动基站、通讯机房、交换机中心或其他类似需求的房间内。
机组一体化设计，结构紧凑，安装简便，尤其适用于室外不便安装冷凝器或没有冷却水源的场合。
机组内部已带有冷凝器、蒸发器、膨胀阀和压缩机制冷系统四大部件，在出厂前已完成所有装配，并充入制冷剂进行调试，现场安装只需接好电源和排水管即可使用。
机组内置风冷冷凝器，其冷凝热量可以通过墙孔、窗户或风管排向室外。
机组具有两种运行模式，一种是压缩机机械制冷，另一种是新风制冷，机组可以根据室内外温差及室内温湿度设定值在两种运行模式间自动切换。
机组可以全年全天候不间断运行，具有很高的可靠性和适用性，确保机房设备的正常散热。
(2) (2) 运行模式运行模式运行模式压缩制冷压缩制冷——————依靠压缩机带动制冷剂循环实现机械制冷依靠压缩机带动制冷剂循环实现机械制冷依靠压缩机带动制冷剂循环实现机械制冷 新风制冷新风制冷——————通入室外低温新风进行制冷通入室外低温新风进行制冷通入室外低温新风进行制冷根据室内外温差及室内温湿度设定值在两种运行模式间自动切换(3) (3) 相关工况相关工况a.室外环境：最高温度48℃，最低温度-20℃，空气中无腐蚀性、无爆炸性气体。
b.室内环境：最高温度32℃，最低温度16℃，最高湿度90%RH，无凝露。
（机组不应长时间超出此工况运行，否则会发生故障，导致损坏）c.可以根据客户要求设计制造满足各种非标工况的机组。
(4) (4) 主要特点主要特点主要特点◇大风量，小焓差，高显热，专为基站设计； ◇结构紧凑，安装、检修方便，占用空间小； ◇可靠性高、适应性强、全年连续运转；◇送回风方式为上回下送，形成上热下冷的温度场，利于基站设备散热； ◇亲水膜翅片套内螺纹铜管高效换热器 ◇使用国际知名品牌高品质压缩机和风机◇含新风模式（Free Cooling），智能切换，降低能耗 ◇标准配置G 3效率过滤网（G 4可选）； ◇使用环保型冷媒R407C； ◇微电脑全自动智能控制； ◇故障判别与报警功能；◇多重安全保护功能（压缩机过载、过热、高低压保护，风机过热、过载保护，电源过压、欠压、相序、缺相保护，空气滤网压差保护）；◇远程网络监控功能； ◇掉电记忆，来电自启动；◇可根据客户需要设计应急模式（需配备应急备用电源） ◇产品符合C E 认证和Ro hs 指令要求。
机房空调基本知识
三、空气循环系统介绍
空气制冷单元—空调系统中用来将空气冷却的 设备 空气加热单元—空调系统中用来将空气加热的 设备 常用加热器有以下几种形式：
蒸汽式加热器 热水式加热器 电加热器
三、空气循环系统介绍
空气加湿器—空调系统中用来给空气加湿的设 备。加湿器有以下几种形式： 蒸汽喷管式加湿器 电极式加湿器 远红外式加湿器 蒸发板式加湿器 超声波式加热器
二 、制冷系统的介绍
常用制冷剂—氟利昂
CFC制冷剂 R11 R12 R502 HCFC制冷剂 R22 R401 HFC制冷剂 R134a R13 R113 R13B1 R402 R403 R114 R115 R500
R408 R410
R409
R404a
R407a/b/c
二 、制冷系统的介绍
5、制冷系统的四大部件
冷凝过程
T1 T2
1
压缩过程
4
3
蒸发过程
Q2
Q2 = 蒸发过程吸热 Q1 = 冷凝过程放热
10
T = 温度 K H = 焓 KJ/kg
20
H
二 、制冷系统的介绍
制冷系统的压-焓图
P
t = cost
cos t
x=c o st
s=
st v = co
h
二 、制冷系统的介绍
P Q1 = Q2+ AL
冷凝过程
膨胀过程
蒸发过程
压 缩 过程
AL
Q2 Q1
h
Q2
Q2 = 蒸发过程吸热 Q1 = 冷凝过程放热
二 、制冷系统的介绍
4、常用制冷剂—氟利昂
制冷剂—是一种在制冷系统蒸发器的低温低 压环境 中吸热 , 在冷凝器的高温高压环境中排热的 一种特 殊的流体 . 氟利昂—甲烷或乙烷的卤族衍生物。
机房空调方案.
机房空调的节能降耗，已经是企业较为重视的问题，机房空调的节能降耗成为重中之重，通过技术改造提高机房空调性能实现绿色节能在目前己经开始使用在空调系统中，早期的产品在先进性方面相对较新产品会有明显不足，但通过技术改造，也可以达到提升其性能的目的。
概述如何让数据中心的空调更加节能？例如适当放大冷凝器，增加散热面积，降低冷凝温度，提高制冷系数;添加冷冻油添加剂，减阻抗磨，增强冷凝器和蒸发器的换热;夏季对风冷型冷凝器进行遮阳，水雾降温等措施，即减少高压跳机故障，又能节能降耗;计算机自动控制空调的工作状态，依据环境温湿度，自动精确变设定等等。
冬季或部分地区的春秋两季，室外空气温度较低，机房室内空气温度却较高，仍需要供冷。
尤其是没有外墙、外窗的内区房间，由于机房内设备的持续散热量没有途径散发到室外，室内仍需供冷。
由于此时冷负荷较小，冷机制冷系数较低、能耗大，若开启冷机供冷极不合理。
其实大自然是最好的冷源，不仅不需要能耗取得，而且供给充足，属于绿色冷源。
自然冷却是指不使用冷却设备或者压缩机冷却空气的技术。
可用的自然冷却量取决于当地的气候，每年自然冷却的范围大约是100个小时至8000个小时以上。
两种最常用的自然冷却方式是地下水或地表水冷却和室外冷空气冷却。
长期以来，出于安全、节能等多方面考虑.空调能耗一般占机房能耗的20%～45%，有的甚至高达60%以上。
因此，在保证设备正常运行的条件下，节能首先要从空调这个耗能大户抓起。
机房空调的设定温度一般为21-25℃，个别机房空调温度控制得很低，甚至低在20℃，非常浪费能源，因此，合理设定机房空调的温度显得尤其重要。
近期国外有报道称，随着服务器的功能的提升，IDC机房环境温度可以为28℃。
查阅部分服务器的性能指标，机箱内温度在40℃以下是可以正常运行的。
因此我们现行的较为严格的机房环境温度规定还是值得商榷的。
在没有明确新标准前，我们比较合理的做法是在夏季将温度设定偏高些，冬季设定偏低些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两用一备节能空调机房简介
一、节能空调机房的内部构造
A.节能空调机房内部管道：
◆节能空调机房内部连接管件全部采用不锈钢，大型机型连接管件采
用碳钢材料。
◆与水泵连接全部采用硬密封连接，管道支管全部不锈钢焊接。
◆优点：减少管道及部件漏水故障。
B.压力膨胀罐：
www.elival.com.cn
E
L
I
V
A
L
◆膨胀罐用于节能空调机房的闭式水循环系统中，可以起到了平衡水
量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。
C.安全阀：
◆安全阀作为超压保护装置。当设备管路内的压力升高超过允许值
时，阀门自动开启，继而排放压力，以防止管路内的压力继续升高；
当压力降低到规定值时，阀门自动及时关闭，从而保护设备管路的安
全运行。
D.流量开关：
◆通过检测流量，控制水泵和空调主机的起停，以起到缺水保护功能。
流量开关工作原理：
E.Y型过滤器：
◆带手动排污。方便快接的清除杂质。
www.elival.com.cn
E
L
I
V
A
L
◆起到过滤系统中的杂质，防止杂质危害水泵的运行和堵塞末端设备
的。
F.止回阀：
◆安装在水泵出水端，防止水流的倒流。保障系统的安全性能
G.压力温度一体显示表：
◆温度压力一体显示，方便查看数据。标配水力模块带5只表，自动
补水也带压力温度显示，更能清楚显示系统运行状态。
H.管道保温：
www.elival.com.cn
E
L
I
V
A
L
◆节能空调机房内所有管路均进行保温处理，最大化杜绝冷凝水的产
生。
◆详见成品柜整体图
I.双减震系统：
◆水泵与水泵支座安装橡胶减震垫
◆水泵支座与底板安装橡胶减震器
◆标配节能空调机房的两台水泵共台座
J.噪音降低功能：
◆钣金柜进行第一级噪音降低。
◆钣金柜体内带吸音棉（30mm）进行第二级噪音降低。
www.elival.com.cn
E
L
I
V
A
L
◆详见成品柜整体图
K.散热功能：
◆考虑到密封箱体内的降温，箱底和侧板均有进风防水冲孔，上带机
械排风扇，极大降低柜体内的温度，保证水泵及其他电气元器件的使
用寿命。
L、电控简介
概述:此电路板主要用于控制水泵的启停。使得三台水泵在启动时，
其中两台随机启动，另外一台作为备用泵，在两台运行泵的其
中一台出现故障而停止时，备用泵开始启动。控制方式为有源
输出（220V）。
功能介绍：
●主机联动：接收的启动信号是主机给的，这种信号有两种：有源
（220V）和无源（开关）；
www.elival.com.cn
E
L
I
V
A
L
●故障切换：运行中的两台水泵有一台出现故障而停机时，5秒钟后，
备用泵启动，依次循环；
●流量保护：流量信号是一开关量。在水泵开启的状况下，如果流量
信号持续60S不给予，就停泵保护，并有一开关量输
出，及时反应是否接受到了流量信号；
●缺水保护：当系统水量很少时，水泵会自动停止保护电机。
●过热保护：当水泵运行过载时，导致电流过大，水泵自动停止。
●相序保护：自带相序继电器，防止反相引起的水泵反转问题。
●电源保护：自带空气开关，用户端的电源问题不影响节能空调机房。
●缺相保护：自带断相继电器，缺相时自动切断电源.
二、二用一备的内部构造图
www.elival.com.cn
E
L
I
V
A
L
www.elival.com.cn
E
L
I
V
A
L
www.elival.com.cn
E
L
I
V
A
L
