光时域反射计工作原理
光时域反射仪原理和操作教案
光时域反射仪原理和操作教案
一、光时域反射仪原理：
光时域反射仪是一种光学评估工具，通过短脉冲光在光纤中的传播，测量光纤的传输性能。
主要采用光电子技术，将它们集成单元固定到一块芯片上，处理来自传输介质各个点的反射集成信号。
其核心部件是一台激光器和一个高速电子时钟发生器。
同时，该设备可以检测光纤线路可接受的最大传输速率和最大距离。
二、光时域反射仪操作：
1、连接：将光纤接口与被测设备连接好。
2、设置：根据测试要求，在设备上设置好测试参数，如测试时间、波长等。
3、开始测试：按下启动键，启动测试。
4、观察结果：通过设备屏幕显示，直观了解测试结果。
5、记录数据：将测试结果记录下来，以便进行数据分析和比较不同设备之间的性能。
6、结束测试：按下结束键，停止测试。
三、注意事项：
1. 在测试过程中，需要保证光纤连接牢固可靠，确保测试结果的准确性。
2. 在连接光纤时，应注意光纤的端面是否干净无损，避免影响测试结果。
3. 在测试前，应仔细设置测试参数，保证测试结果可靠。
光时域反射仪
光时域反射仪科技名词定义中文名称：光时域反射仪英文名称：optical time-domain reflectometer;OTDR定义：通过对测量曲线的分析，了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。
所属学科：通信科技（一级学科）；通信计量（二级学科）光时域反射仪OTDR（Optical Time Domain Reflectometer），是利用光线在光纤中传输时的瑞利散射所产生的背向散射而制成的精密的光电一体化仪表。
OTDR用于光缆线路的施工、维护之中，可以进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。
编辑本段9.6.1 光时域反射仪概述™ 光时域反射仪OTDR（Optical Time Domain Reflectometer），是利用光线在光纤中传输时的瑞利散射所产生的背向散射而制成的精密的光电一体化仪表，广泛应用于实验、教学和施工现场。
OTDR采用背向散射测试技术，能够测试整个光纤链路的衰减，并能提供和长度有关的衰减细节。
OTDR同时可测试接头损耗及故障点。
它具有非破坏性且只需在一端测试的优点。
OTDR 功能多、操作简便、测量的重复性高、体积小、不许其它仪表配合、能自动存储和打印测量结果，目前已成为光通信系统工程检测中最重要的仪表。
如图9-13所示是HP8147光时域反射仪。
光时域反射仪（OTDR）的主要功能为：™ （1）单光盘光缆传输损耗和光缆长度的检测。
™ （2）光缆连接工艺的监测。
™ （3）中继段状态的测量，包括各盘光缆的损耗、各个接头的损耗及整个种极端的平均损耗的测量。
™ （4）线路故障原因及故障点位置的准确判断。
™ （5）OTDR自动存储、打印的背向散射信号曲线可以作为线路的重要技术档案。
9.6.2 OTDR 9.6.2 OTDR工作原理工作原理1．瑞利散射瑞利散射：当光线在光纤中传播时，由于光纤中存在着分子级大小的结构上的不均匀，光线的一部分能量会改变其原有传播方向向四周散射，这种现象被称为瑞利散射。
PPT4-29光时域反射仪的使用
上查出故障位置。
3.光时域反射仪的技术指标
后向散射单程 动态范围：
是 OTDR 的重要指标， 反映了 OTDR 的测长能 力。脉冲宽度越宽，动 态范围越大。
02 01
光时域反射仪
光输出中心波长：
在不同的波长点光纤 的损耗值不同。
03
测损耗准确度：
表 明 OTDR 测 量损耗的误差。
主要指标 05 04
故障点/事件点定位、显示损耗分布曲线
等。
2.光时域反射仪的工作原理
OTDR工作原理：
在激光二极管上加入脉冲驱动调制，经过光定
向耦合器送往测量对象 从被测光纤返回的后向散射光，又经过光定向 耦合器，其中一部分反射光进入O/E检测器 检测器经放大处理等，在显示器的时间坐标上 形成连续的信号 比较发射脉冲和返回脉冲位置和光脉冲的大小 ，即可测量光纤损耗和故障点位置。
《广电网络工程综合实训》 课程
光时域反射仪的使用
目 录
01 02 03 04
光时域反射仪的功能 光时域反射仪的工作原理 光时域反射仪的技术指标 光时域反射仪的使用方法
1.光时域反射仪的功能
光时域反射仪简称OTDR。是光纤通信 系统中用于光纤光缆施工、维护测试及
抢修的必不可少的测试仪器。
它可以用来测量光纤长度、传输损耗、
4.光时域反射仪的使用方法
4.3.查看信息窗
信息窗包含：测量参数信息， 分析参数信息，事件信息， A/B标尺；
按切换键循环显示
4.光时域反射仪的使用方法
4.4.曲线操作
内容包括：曲线横向展宽、ห้องสมุดไป่ตู้小、纵
向放大、缩小、改变门限再分析、保
存曲线、查阅曲线或存贮曲线等。
光时域反射仪介绍
光时域反射仪介绍光时域反射仪（OTDR）是一种用来测试光纤通信线路中信号的衰减和损坏情况的设备。
它通过发送短脉冲信号并监测信号的反射和散射来测量光纤线路中的损耗和反射信号。
OTDR广泛应用于光纤通信行业，可用于测试新安装的光纤、检测光纤中断、定位损耗的源头等。
一个典型的光时域反射仪由发送模块、接收模块和控制系统组成。
发送模块产生一个脉冲信号并将其发送到被测光纤上。
当光脉冲通过光纤传输时，它会遇到损耗、散射和反射等因素。
一部分光信号被散射回来，并被接收模块接收。
接收模块将接收到的信号转换为电信号，并经过处理后传送给控制系统进行分析和显示。
光时域反射仪的工作原理是基于时间域反射测量技术。
这种技术是通过测量时间和光信号到达仪器的时间来确定距离。
当脉冲信号通过光纤传输时，根据脉冲信号的延迟时间，可以计算出光信号的传输距离以及在传输过程中遇到的反射和衰减情况。
通过这些数据，可以分析判断光纤线路的质量和存在的问题。
其次，光时域反射仪可以用于检测光纤线路的中断和定位问题。
当光纤线路中存在中断或故障时，光信号无法顺利传输到终点，这导致光脉冲无法传输到光时域反射仪的接收模块。
通过测量在光纤线路上消失的光信号距离，可以准确定位光纤线路中的中断点。
此外，光时域反射仪还可以用于衡量光纤连接器和插件的质量。
通过测量和比较不同连接器和插件的反射特性，可以评估它们的质量和性能，并选择最适合的光纤连接器和插件。
总的来说，光时域反射仪是光纤通信行业中一个非常重要的测试设备。
它通过测量光脉冲信号的传输距离、衰减和反射情况，可以分析判断光纤线路的质量和存在的问题。
通过使用光时域反射仪，可以确保光纤通信线路的正常运行，提高通信质量和可靠性。
时域反射计

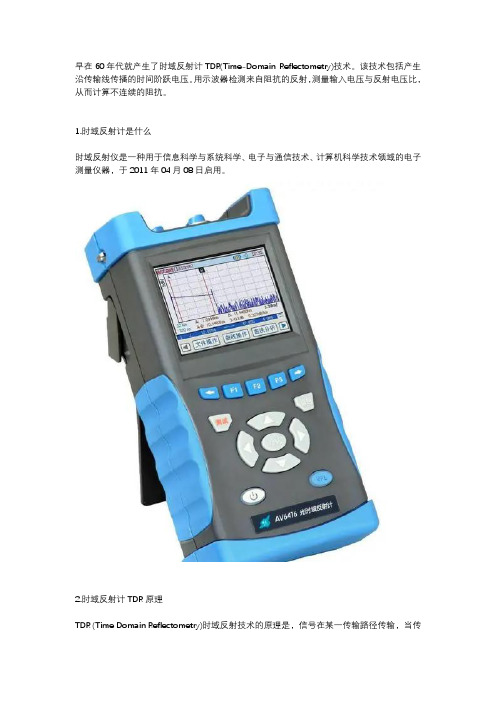

早在60年代就产生了时域反射计TDR(Time-Domain Reflectometry)技术。
该技术包括产生沿传输线传播的时间阶跃电压。
用示波器检测来自阻抗的反射，测量输入电压与反射电压比，从而计算不连续的阻抗。
1.时域反射计是什么时域反射仪是一种用于信息科学与系统科学、电子与通信技术、计算机科学技术领域的电子测量仪器，于2011年04月08日启用。
2.时域反射计TDR原理TDR (Time Domain Reflectometry)时域反射技术的原理是，信号在某一传输路径传输，当传输路径中发生阻抗变化时，一部分信号会被反射，另一部分信号会继续沿传输路径传输。
TDR 是通过测量反射波的电压幅度，从而计算出阻抗的变化；同时，只要测量出反射点到信号输出点的时间值，就可以计算出传输路径中阻抗变化点的位置。
TDR时域反射计向被测电缆发送一个低压脉冲，并且在电缆内阻抗变化的情况下，都会看到反射。
TDR时域反射计测量从反射释放到低压脉冲释放之间的时间。
通过测量时间并知道脉冲的传播速度，便可以计算到反射的距离，从而得出电缆长度或者故障点距离。
还可根据不同的发射波形判断电缆中可能出现的阻抗变化或故障类型的信息。
特性阻抗是射频传输线影响信号电压、电流的幅值和相位变化的固有特性，等于各处的电压与电流的比值，用V/I表示。
电缆的特性阻抗是由电缆的电导率、电容以及阻值组合后的综合特性。
这些参数是由诸如导体尺寸、导体间的距离以及电缆绝缘材料特性等物理参数决定的。
例如同轴线的特性阻抗是50或75Ω；而常用非屏蔽双绞线的特性阻抗为100Ω，屏蔽双绞线的特性阻抗为150Ω。
3.时域反射计的作用时域反射计被广泛应用于运营商骨干网，通过对测量曲线进行分析，可快速检测光纤链路的故障位置以及了解光纤沿长度的损耗分布情况。
主要工作原理是利用激光光源向被测光纤发送更高功率的激光或光脉冲，时域反射计通过观察从光纤上各点返回的激光信号的功率大小以轨迹图形式记录这些结果，并通过记录信号从传输到返回的时间以及在光纤中传输的速度来计算出距离。
光时域反射仪(OTDR)工作原理
规则电脉冲
光源
E/O
转换
光脉冲信号
输入
输出
结构组成
3、光定向耦合器：
光定向耦合器的功能是使光按照规定的特定信号
输入光信号
4、光纤连接器：
光纤连接器的功能是将OTDR仪表与被测光纤相连接。
OTDR 仪表
被测光纤 连接器
尾纤
结构组成
结构组成
5、光电检测器：
8、显示器： 显示器的功能是将处理后的结果显示出来。
结构组成
9、内部主时钟：
内部主时钟的作用有二： （1）是为脉冲产生器提供时钟，使其有规则的产生电脉冲信号。
主时钟
提供
时钟信号 脉冲发生器
规则电脉冲
产生
结构组成
（2）是为信号处理器提供工作频率，使其处理频率与脉冲频率保 持同步。
主时钟
工作频率 信号处理器
脉冲 发生器
光源 E/O
光定向 耦合器
被测光纤 连接器
主时钟
O/E 光电检测器
放大
信号处理器
显示器
图 OTDR结构组成
1、脉冲发生器：
脉冲发生器的功能是产生所需要的规则的电脉冲信号。
普通电信号
脉冲发生器
规则电脉冲
输入
产生
输出
结构组成
结构组成
2、光源：
光源的功能是将电信号转换成光信号，即将脉冲发生器产生的电脉冲转换为光 脉冲进行测试使用。
光时域反射仪（OTDR）工作原理
OTDR仪表工作原理
1、基本原理； 2、结构组成； 3、工作流程；
OTDR仪表
基本原理
OTDR仪表的工作原理是利用光的背向散射法来测量光纤的损耗特 性。 所谓背向散射法是利用光的瑞利散射特性来对光纤损耗特性进行测 试的。
时域反射计原理
时域反射计原理
时域反射计（TDR）原理是利用脉冲信号在信号传输线上的传播速度来测量线路的长度和发现线路上的故障点。
TDR通过
发送一个短脉冲信号到测试线路上，当信号遇到媒质的不一致部分（如断线、短路或接头）时会发生反射。
这个反射信号会返回到TDR仪器中，通过分析反射信号的特性，可以确定线
路上的故障位置和程度。
TDR原理的基础是电磁波在传输线上的传播速度是固定的，
而不同媒质中的传播速度是不同的。
TDR仪器发送的短脉冲
信号会以光速传播到信号传输线上，遇到媒质的不一致部分时，一部分信号会被反射回来，返回到TDR仪器中。
TDR仪器会对返回的反射信号进行分析，并将其表示为一个
时域反射波形图。
这个波形图上的特征可以帮助我们确定信号传输线上的故障点。
例如，断线会在波形上表现为一个陡峭的跳变，而短路会导致波形上出现一个较大的反射峰值。
通过分析反射波形图，我们可以确定故障点的位置和程度。
通常，TDR仪器会提供一个标尺或时间栅栏，用于测量故障点
距离测试点的距离。
根据信号传输线上的传播速度，我们可以将时间转换为实际距离。
总之，时域反射计利用脉冲信号在信号传输线上的传播速度来测量线路的长度和发现线路上的故障点。
通过分析反射波形图，我们可以确定故障点位置和程度，从而实现线路故障的定位和排除。
otdr反射率
OTDR反射率1. 简介光时域反射计（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤链路的设备，通过发送脉冲光信号并测量回波信号的时间和强度，可以确定光纤链路中的损耗和反射率。
OTDR反射率是指光纤链路上发生反射的光信号的强度与发送光信号的强度之比。
本文将详细介绍OTDR反射率的原理、应用和相关注意事项。
2. OTDR反射率的原理OTDR反射率的测量基于光的反射原理。
当OTDR发送脉冲光信号进入光纤时，一部分光信号会被光纤末端或连接器等处的反射面反射回来，形成回波信号。
回波信号的强度与反射面的性质有关，如光纤末端的终点反射、连接器的插入损耗以及其他连接点的反射等。
通过测量回波信号的时间和强度，OTDR可以得到光纤链路上的反射率。
反射率的计算公式如下：反射率(dB)=10×log10(P r P s )其中，P r为回波信号的强度，P s为发送光信号的强度。
3. OTDR反射率的应用3.1 光纤链路质量评估OTDR反射率可以用于评估光纤链路的质量。
通过测量不同位置的反射率，可以确定光纤链路中存在的损耗和问题。
例如，高反射率可能表示存在连接器插入损耗过高、光纤末端接头质量不佳等问题。
通过及时发现和解决这些问题，可以提高光纤链路的传输性能和可靠性。
3.2 光纤链路故障定位OTDR反射率还可以用于故障定位。
当光纤链路发生故障时，如断纤、弯曲等，会导致反射率的变化。
通过测量不同位置的反射率，并分析反射率的变化情况，可以确定故障的位置。
这有助于快速定位和修复光纤链路的故障，提高网络的可用性和维护效率。
3.3 光纤连接器质量检测光纤连接器是光纤链路中重要的组成部分，其质量直接影响链路的性能。
通过测量连接器处的反射率，可以评估连接器的质量。
如果连接器的反射率较高，可能表示连接器插入损耗过大或连接不良，需要进行检修或更换。
定期检测连接器的反射率有助于保持光纤链路的稳定性和可靠性。
光纤时域反射实验报告(3篇)
第1篇一、实验目的1. 了解光时域反射仪（OTDR）的工作原理和操作方法。
2. 掌握使用OTDR测量光纤长度和损耗系数的方法。
3. 学会利用OTDR进行光纤故障点的监测和定位。
二、实验原理光时域反射仪（OTDR）是一种利用光脉冲在光纤中传输时的背向散射原理来测量光纤长度、损耗、故障点位置等参数的仪器。
当光脉冲在光纤中传输时，由于光纤本身的性质、连接器、接合点、弯曲或其他事件，会产生散射和反射。
其中一部分散射和反射的光会返回到发射端，OTDR通过测量这些返回光信号的强度和时间，计算出光纤的长度、损耗和故障点位置。
三、实验器材1. 光时域反射仪（OTDR）2. 光纤3. 光纤连接器4. 光纤测试台5. 光纤衰减器6. 计时器四、实验步骤1. 连接光纤将光纤连接到OTDR的输入端，确保连接牢固。
2. 设置OTDR参数根据实验要求设置OTDR的参数，如起始长度、终止长度、脉冲宽度、动态范围等。
3. 进行测量开启OTDR，开始测量。
OTDR会自动发射光脉冲，并记录返回信号的强度和时间。
4. 分析测量结果根据OTDR的测量结果，分析光纤的长度、损耗和故障点位置。
5. 故障点定位通过比较测量结果与标准值，确定故障点位置。
五、实验结果与分析1. 光纤长度测量根据OTDR的测量结果，光纤长度为1000米，与实际长度基本一致。
2. 光纤损耗系数测量根据OTDR的测量结果，光纤损耗系数为0.2dB/km，与理论值相符。
3. 光纤故障点监测通过比较测量结果与标准值，发现光纤在500米处存在故障点。
六、实验总结1. 光时域反射仪（OTDR）是一种有效的光纤测试仪器，可以测量光纤长度、损耗、故障点位置等参数。
2. 在进行光纤测试时，需要根据实验要求设置OTDR的参数，并确保连接牢固。
3. 通过分析OTDR的测量结果，可以了解光纤的性能和故障情况。
七、实验展望1. 研究OTDR在不同类型光纤测试中的应用。
2. 探索OTDR与其他光纤测试技术的结合，提高测试精度和效率。
光时域反射仪(OTDR)
实验24 光时域反射仪（OTDR）A13组陆林轩033012017[实验目的]1、光时域反射仪的原理和使用操作。
2、光纤传输长度和光纤损耗系数的测量。
3、光纤故障点的监测方法。
[实验原理]光时域反射仪OTDR工作原理图如图1。
由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光。
通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。
通过分析衰减曲线，可以知道光纤对光信号的衰减程度，光纤中的联结点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况也可以容易测到(如图2所示)。
图1 OTDR工作原理图图2 OTDR测量图像对于菲涅耳反射光，设入射光功率为fin P ，反射光功率为fre P ，则由菲涅耳公式可得：222112211fin frecos n cos n cos n cos n P P ⎪⎪⎭⎫⎝⎛+-=θθθθ （24.1） 上式中21θθ、分别为入射角和折射角，其反射率（用dB 表示）为：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+-⋅==222112211finfref f cos n cos n cos n cos n P P 10lg R 10lg dB R θθθθ)()( （24.2） 至于瑞利散射，它是由介质材料的随机分子结构相联系的本征介质常数分布的微观不均匀性所引起的电磁波的散射损耗。
在微观分子尺度上来看，当电磁波沿介质传播时，可以从单个分子产生散射，这种散射使波的传播受到阻碍，从而使速度减慢，产生相位滞后。
偏离出原来波的传播方向的散射光有随机的相位，这些随机相位的散射子波大部分能相互抵消，而沿传播方向的散射光则相干叠加继续向前传播，其速度为c c/n 。
与此同时，尚有少量由分子散射的不相干光没有完全抵消，这些子波逸出传输光束从而形成瑞利散射损耗，其中部分散射功率朝反向传播，此后向散射光功率即为OTDR 的物理基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光时域反射计
光时域反射计（OTDR，Optical Time Domain Reflectometer）
是光缆线路工程施工和光缆线路维护工作中最重要也是使用频率最
高的测试仪表，它能将光纤链路的完好情况和故障状态，以曲线的形
式清晰的显示出来。根据曲线反映的事件情况，能确定故障的位置和
判断障碍的性质。OTDR所作的最重要也是最基本的测试就是光纤长
度测试和损耗测试。精确的光纤长度测试有助于光缆线路和光钎线路
的障碍定位，OTDR光纤损耗测试能反映光纤链路全程或局部的质量
（包括光缆敷设质量、光纤接续质量以及光纤本身质量等）。
OTDR的工作原理
OTDR根据背向瑞利散射和菲涅尔反射理论制成的。OTDR的激
光光源向光纤中发射探测光脉冲，由于光在光纤中传输时，光纤本身
折射率的微小起伏可引起连续的瑞利散射，光纤端面、机械连接或故
障点折射率突变会引起菲涅尔反射。OTDR利用观察背向瑞利散射和
菲涅尔反射光强度变化和返回仪表时间，即可从光纤的一端非破坏性
的迅速探测光纤特性，显示光纤沿长度的损耗分布特性曲线，测试光
纤的长度、断点位置、接头位置、光纤衰耗系数和链路损耗、接头损
耗、弯曲损耗、反射损耗等。OTDR因此被广泛应用于光纤通信系统
研制、生产、施工、监控及维护等环节。
光时域反射计OTDR原理框图
光源（E/O变换器）在脉冲发生器的驱动下产生窄光脉冲，此光脉冲
经定向耦合器入射在被测光纤；在光纤中传播的光脉冲会因瑞利散射
和菲涅尔反射产生反射光，该反射光再经定向耦合器后由光检测器
（O/E变换器）收集，并转换成电信号；最后对该微弱的电信号进行
放大，并通过对多次反射信号进行平均化处理以改善信噪比后，由显
示器显示出来测试波形和结果。
