杭州中翰建筑设计有限公司结构计算书工程编号：工程名称：项目名称： xx区地下汽车库设计阶段： xx区人防结构计算计算人：校对人：专业负责：审核人：日期： 2012.03Ⅶ区地下汽车库人防结构计算书目录一、人防主要计算依据和计算软件二、人防等效荷载及材料强度三、主要人防墙体计算(一)人防临空墙(二)非人防与人防隔墙(三)相邻人防单元隔墙(四)人防扩散室隔墙(五)人防地下室外墙四、各类门框墙、楼梯等按图集选用五、人防地下室梁、柱计算(SATWE电算)六、人防地下室顶板和底板计算(SATWE电算)人防结构计算一、主要计算依据和计算软件1、《人民防空地下室设计规范》 GB50038-20052、《防空地下室结构设计》（国家建筑标准设计图集） 07FG01~053、《防空地下室》（全国民用建筑工程设计技术措施） 20094、计算软件PKPM(2012版)A人防侧墙、临空墙、单元隔墙采用手算并结合结构计算软件Morgain 2012年版计算。
人防门框墙、扩散室悬板活门门框墙、防暴波电缆井、室外主要出入口人防楼梯等，依据国标人防图集查选。
B人防底板和顶板采用PKPM－PMCAD程序计算C人防地下室柱、地梁、顶板的梁采用PKPM－Satwe程序计算二、等效静荷载及材料强度1、本工程为甲类防空地下室，人防等级核6级常6级，人防区为大地下室Ⅶ区范围，共5个人防防护单元2、人防等效静荷载标准值确定：依据《人民防空地下室设计规范GB 50038—2005》查表，人防构件允许延性比按4.6.2条规定。
a、顶板：（梁板结构，允许延性比3.0）《规范》4.8.2条1）纯地下室部分：70kPa （不考虑上部建筑影响，覆土1.5米，板区格最大短边净跨5.7米-0.3米=5.4米）2）主楼范围地下室（-2.8米标高板）：55kPa（考虑上部建筑影响，无覆土，板净跨≥3米0029b、土中外墙：（允许延性比2.0）《规范》4.8.3-2条不考虑上部建筑影响，取55kPa (饱和土中，淤泥土)c、带桩基钢筋混凝土底板，第4.8.15条，取值25kPad、相邻防护单元间隔墙,门框墙：1）6级与6级相邻每侧：50kPa2）6级与普通地下室普通地下室一侧：隔墙：110kPa ；门框墙：170kPa3）扩散室与与内部房间相邻的临空墙：39kPae、楼梯踏步与休息平台(作为战时主要出入口)：正面荷载：60 kPa 反面荷载：30 kPaf、出入口直接作用门框墙和出入口临空墙：（kPa）三、主要人防墙体计算：（一）、地下室墙计算：DFQ1（人防临空墙）人防等效静荷载标准值：130kN/m2 (按均布荷载输入Morgain)混凝土强度等级为 C35，人防：f c＝ 16.72N/mm2x1.5=25.08 N/mm2f t＝ 1.575N/mm2x1.5=2.363 N/mm2f tk＝ 2.204N/mm2x1.5=3.306 N/mm2Ec=3.15x104 N/mm2x1.2=3.78 x104 N/mm2钢筋抗拉强度设计值（HRB400） f y＝ 360N/mm2x1.2=432 N/mm2E s＝ 20 x104 N/mm2Morgain计算如下：上下固端，不考虑裂缝控制。
02人防结构计算说明
人防结构计算说明
一、工程概况
工程名称：正翔国际（包头市金融商务区）
建设地点：内蒙古包头市青山区钢铁大街北侧，青年路南侧，富强中路东侧，幸福路西侧本工程地上25层，地下2层。
本工程防空地下室设在二层，防护类别：甲类，抗力等级：核6级常6级。
平时使用功能为车库，战时使用功能为人防汽车库。
结构体系为钢筋混凝土梁板结构。
二、设计依据：
《人民防空地下室设计规范》（GB50038-2005）
《混凝土结构设计规范》（GB50010-2010）
《钢结构设计规范》（GB50017-2003）
《地下工程防水技术规范》（GB50108-2001）
三、结构设计
3.1主要人防荷载取值：
等效静荷载标准值：
顶板：55 KN/m2底板：40 KN/m2
外墙：25 KN/m2临空墙：117 KN/m2
室外（室内）出入口门框墙：200 KN/m2
防倒塌棚架：15 KN/m2（水平）50 KN/m2（垂直）
楼梯板：60 KN/m2（正面）30 KN/m2（反面）
3.2主要结构材料：
混凝土：基础及地下室外墙：C30（抗渗等级P6）；
框架梁、楼层次梁、楼板：C30；
框架柱、剪力墙：C30~C40；
钢筋：HPB235级及HRB400级
3.3人防计算
人防顶板结构计算采用中国建筑科学研究院编制的PKPM系列软件（SATWE）
人防底板由平时荷载控制。
人防外墙及人防临空墙采用中国建筑科学研究院编制的PKPM系列软件（JCCAD工具箱）人防门框墙、楼梯等采用国家建筑标准设计图集（FG01～05）
1。
框架柱正截面受弯承载力计算
框架柱正截面受弯承载力计算在结构工程中，框架柱承载力是设计过程中必须考虑的关键因素之一。
本文将重点介绍框架柱正截面受弯承载力的计算方法，为工程师们提供一个详细的指南。
1. 框架柱的基本概念框架结构是指由纵向和横向构件组成的结构系统。
在框架结构中，框架柱起到支撑和传递荷载的作用。
框架柱一般是由钢材、混凝土或木材制成的，其截面形状可以是矩形、圆形或其他形式。
框架柱的正截面受弯承载力是指柱子在受到弯矩荷载作用下能够承受的最大力量。
在进行承载力计算时，通常需要考虑荷载作用下的弯矩大小，柱材料的强度以及截面形状等因素。
2. 承载力计算方法框架柱正截面受弯承载力的计算涉及到材料力学和结构力学的知识。
一般而言，可以使用强度设计方法和变形设计方法进行计算。
2.1 强度设计方法强度设计方法是基于材料强度和截面抵抗能力的计算方法。
在计算过程中，考虑柱子截面对弯矩的抵抗能力，以及柱材料的强度。
具体的计算公式如下：M = α * f * W * h其中：M：柱子受到的弯矩（Nm）α：系数，与柱子截面形状相关f：材料的强度（N/m²）W：柱子截面的惯性矩（m^4）h：柱子的高度（m）2.2 变形设计方法变形设计方法是基于柱子在受到弯矩作用下的变形性能进行计算。
在计算过程中，需要考虑柱子的刚度和变形，以确保变形不会过大。
具体的计算公式如下：δ = M * L / (E * W * h^3)其中：δ：柱子在受到弯矩作用下的最大变形（m）M：柱子受到的弯矩（Nm）L：柱子的长度（m）E：材料的弹性模量（N/m²）W：柱子截面的惯性矩（m^4）h：柱子的高度（m）3. 示例计算假设某框架柱的长度为10m，柱子截面形状为矩形，宽度为0.5m，高度为0.8m。
柱材料的强度为300N/m²，弹性模量为200GPa。
根据强度设计方法，计算柱子能承受的弯矩为：M = α * f * W * h= 1 * 300 * (0.5 * 0.8^3) / 3≈ 38.4 kNm根据变形设计方法，计算柱子能承受的弯矩为：δ = M * L / (E * W * h^3)= 38.4 * 10^6 / (200 * 10^9 * 0.5 * 0.8^3)≈ 0.0024 m根据以上计算，我们可以得出结论：柱子能够承受的最大弯矩约为38.4 kNm，并且柱子在受到弯矩作用下的最大变形约为0.0024 m。
框架柱钢筋计算宝典

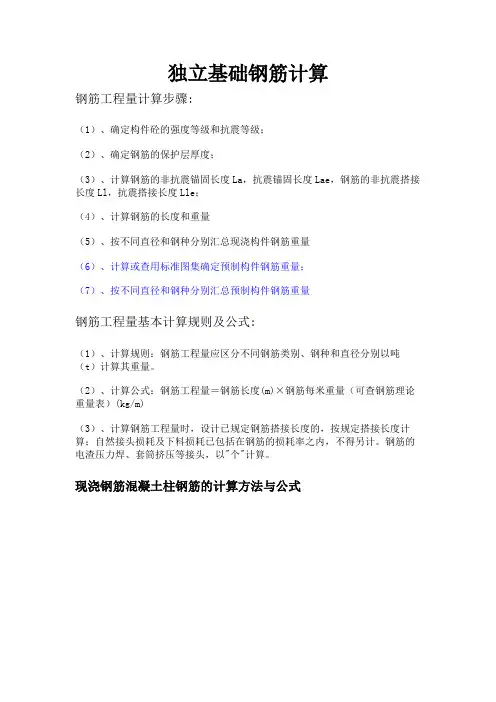

独立基础钢筋计算钢筋工程量计算步骤:（1）、确定构件砼的强度等级和抗震等级；（2）、确定钢筋的保护层厚度；（3）、计算钢筋的非抗震锚固长度La，抗震锚固长度Lae，钢筋的非抗震搭接长度Ll，抗震搭接长度Lle；（4）、计算钢筋的长度和重量（5）、按不同直径和钢种分别汇总现浇构件钢筋重量（6）、计算或查用标准图集确定预制构件钢筋重量；（7）、按不同直径和钢种分别汇总预制构件钢筋重量钢筋工程量基本计算规则及公式:（1）、计算规则：钢筋工程量应区分不同钢筋类别、钢种和直径分别以吨（t）计算其重量。
（2）、计算公式：钢筋工程量＝钢筋长度(m)×钢筋每米重量（可查钢筋理论重量表）(kg/m)（3）、计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；自然接头损耗及下料损耗已包括在钢筋的损耗率之内，不得另计。
钢筋的电渣压力焊、套筒挤压等接头，以"个"计算。
现浇钢筋混凝土柱钢筋的计算方法与公式（1）、基础层：柱基础插筋长度＝基础内锚固长度+上层非连接区段长度＋（绑扎搭接长度）（2）、中间层：柱纵筋长度＝层高-当前层非连接区段长度+上一层非连接区段长度＋（绑扎搭接长度）（3）、顶层：顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固应根据图集要求计算其长度（柱筋在顶层锚固情况见11G101-1第59和60页）。
顶层纵筋长度＝层净高Hn-当前层非连接区段长度＋顶层钢筋锚固长度。
（4）、柱箍筋：KZ的箍筋根数＝（底层底部加密区-50）/加密区间距+N个加密区/加密区间距+非加密区/非加密区间距+1KZ的箍筋长度=（b+h）×2-保护层×8+11.9d×2+11.9d×2 +［（b-2c-2d-D）/3+D+2d］×2+(h-2c) ×2+11.9d×2+ +［（h-2c-2d-D）/3+D+2d］×2+(b-2c) ×2+11.9d×2基础箍筋根数计算＝（基础高度-基础保护层-基础钢筋直径×2-100）/间距+1 基础箍筋长度计算＝（b+h）×2-保护层×8+11.9d×2。
柱的工程量计算规则

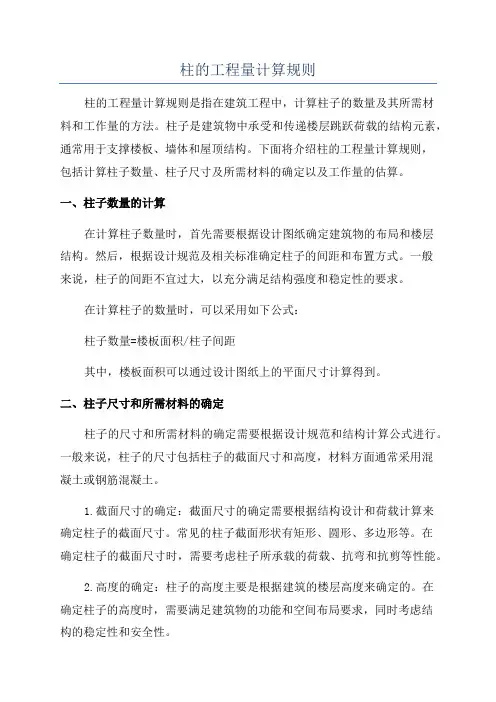

柱的工程量计算规则柱的工程量计算规则是指在建筑工程中，计算柱子的数量及其所需材料和工作量的方法。
柱子是建筑物中承受和传递楼层跳跃荷载的结构元素，通常用于支撑楼板、墙体和屋顶结构。
下面将介绍柱的工程量计算规则，包括计算柱子数量、柱子尺寸及所需材料的确定以及工作量的估算。
一、柱子数量的计算在计算柱子数量时，首先需要根据设计图纸确定建筑物的布局和楼层结构。
然后，根据设计规范及相关标准确定柱子的间距和布置方式。
一般来说，柱子的间距不宜过大，以充分满足结构强度和稳定性的要求。
在计算柱子的数量时，可以采用如下公式：柱子数量=楼板面积/柱子间距其中，楼板面积可以通过设计图纸上的平面尺寸计算得到。
二、柱子尺寸和所需材料的确定柱子的尺寸和所需材料的确定需要根据设计规范和结构计算公式进行。
一般来说，柱子的尺寸包括柱子的截面尺寸和高度，材料方面通常采用混凝土或钢筋混凝土。
1.截面尺寸的确定：截面尺寸的确定需要根据结构设计和荷载计算来确定柱子的截面尺寸。
常见的柱子截面形状有矩形、圆形、多边形等。
在确定柱子的截面尺寸时，需要考虑柱子所承载的荷载、抗弯和抗剪等性能。
2.高度的确定：柱子的高度主要是根据建筑的楼层高度来确定的。
在确定柱子的高度时，需要满足建筑物的功能和空间布局要求，同时考虑结构的稳定性和安全性。
3.材料的确定：一般来说，柱子的材料选择混凝土或钢筋混凝土。
在选择材料时，需要根据设计要求、经济性和施工工艺等因素综合考虑。
混凝土柱子一般采用C25、C30等强度等级的混凝土，而钢筋混凝土柱子则需要根据设计要求确定钢筋的数量和规格。
三、工作量的估算柱子的工作量估算包括柱子模板的搭设、钢筋的加工安装和混凝土的浇筑等工作内容。
工作量的估算可以按照建筑工程量清单进行，其中包括以下几个方面：1.模板工程量：模板工程量主要包括柱子模板的搭设、支撑和拆除等工作。
在计算模板工程量时，需要考虑模板的类型、尺寸和使用次数等因素。
2.钢筋工程量：钢筋工程量主要包括柱子钢筋的加工、安装和连接等工作。
中间层及顶层框架柱钢筋构造及长度计算
中间层及顶层框架柱钢筋构造及长度计算中间层框架柱纵筋计算如果柱子的层高都相同，梁高也相同的时候，纵筋也未发生变化，那么中间层纵筋的长度等于柱子的层高，就是每层层高-底部非连接区高度（Max（Hn/6，Hc，500））+伸入上层的非连接区高度（Max（Hn/6，Hc，500）），如果层高梁高同，减数与加数抵消，中间层纵筋等于柱子层高，如果不相同，二层以上中间层非连接区高度采用三控数值取最大值控制（Max（Hn/6，Hc，500））。
大于Hn/6(Hn为楼层净高)，大于Hc （柱截面长边尺寸），大于规定的500mm，取三个其中的最大值作为非连接区高度，Max（Hn/6，Hc，500）。
柱插筋插在基础底部，从基础底部伸到首层hn／3（hn为每层净高）。
柱子根部插筋长度：首层净高/3+15d+基础内的插筋竖直长度（基础高度-保护层高度），这里首层柱子净高为3600+1200-600=4200mm，不是3000mm。
框柱kZ1：400*500；角筋4根三级筋22，中部筋2根三级筋18；中部筋2根三级筋22，两根单肢箍拉筋。
光圆箍筋10@100／200；首层层高3.6m，二层层高3.6m，三层层高3.6m，三层为顶层，首层、二层、三层梁高均为0.6m，抗震三级，C30混凝土，查表得抗震直锚长度Lae＝37d，基础顶标高-1.2m，基础底标高-1.8m。
基础高度0.6m。
柱子有四根角筋，b边中部筋2根三级筋18；h边中部筋2根三级筋22。
首层柱高从基础顶部算到首层梁顶部，减去基础下面伸上来有一个非连接区高度1/3Hn，上升到2层也有一个非连接区高度（Max（Hn/6，Hc，500））。
首层柱子的高度减去首层非连接区高度，再加上二层非连接区高度，就是首层纵筋长度。
对于嵌固部位基础顶部非连接区是1/3Hn。
伸到二层及以上中间层〈如有多个中间层时）的上部非连接区有三个数据控制。
第一个数据1／6 Hn（Hn为每层的柱净高）。
n=γ αsωn框架柱受轴压力计算
n=γ αsωn框架柱受轴压力计算在结构工程中，框架柱是一种常见的结构元素，承担着支撑和传递纵向荷载的重要任务。
当框架柱受到轴向压力作用时，其稳定性和承载能力的计算是结构分析的关键问题之一。
本文将介绍框架柱受轴压力计算的方法和步骤。
框架柱受轴压力计算的基本原理是根据力的平衡条件和结构的力学行为进行分析。
首先，我们需要了解一些基本的力学知识。
在框架柱中，轴向压力是柱子内部产生的一种内力，它的大小取决于柱子所受外部作用力和内部应力分布。
框架柱的承载能力与其截面积和材料的强度有关，可以根据材料的特性进行计算。
在进行计算之前，需要确定以下一些参数：柱子的几何尺寸，包括长度、截面形状和尺寸；材料的强度性质，包括弹性模量、屈服强度和断裂强度等；外部作用力的特征，包括作用点和大小。
框架柱受轴压力计算的一般步骤如下：1.根据框架柱的几何尺寸，确定柱子的截面形状和尺寸。
常见的柱截面形状有矩形、圆形和方形等，根据具体情况选择合适的截面形状。
2.计算柱子的截面面积。
根据柱子的几何尺寸，利用相应的几何公式计算柱子的截面面积。
3.确定材料的强度性质。
根据所选材料的弹性模量、屈服强度和断裂强度等参数，确定柱子的材料性质。
4.根据受轴压力的特征，确定外部作用力的大小和方向。
轴向压力可以是正压力，也可以是负压力，其大小和方向都会影响柱子的稳定性和承载能力。
5.计算柱子的内力分布。
根据受力分析和力的平衡条件，计算柱子内各部分的应力和变形情况。
根据不同的计算方法，可以得到柱子的轴向力、弯曲力和剪切力等。
6.判断柱子的稳定性。
根据柱子的内力和截面形状，进行强度和稳定性的判断。
常见的判断方法有弹性稳定、屈曲和抗扭等。
7.计算柱子的承载能力。
根据柱子的稳定性和强度要求，计算柱子的承载能力。
这可以根据材料的强度性质和框架柱所受的轴向压力来确定。
总结起来，框架柱受轴压力计算的方法涉及几何学、力学和材料科学等多个学科，需要综合运用各种理论和计算方法。
人防门框梁计算范文
人防门框梁计算范文首先，人防门框梁的计算需要考虑以下几个方面：1.强度计算：根据门体的重量、开启方式和使用条件，确定梁的截面尺寸和材料强度。
2.稳定性计算：考虑梁在使用过程中的受力情况，计算合适的支撑方式和间距。
3.整体受力分析：将门体的重力和水平力分解为梁的荷载，计算出梁的反力和内力分布。
在开始计算之前，我们首先需要明确以下参数：1.门体的重量及分布情况：通过门体的重量和形状来确定梁的荷载。
2.门体的开启方式：包括推拉门、旋转门、平开门等，不同开启方式的荷载分布方式不同。
3.门体的尺寸：包括门扇的高度、宽度和厚度等，决定了梁的截面尺寸。
根据这些参数，我们可以继续进行人防门框梁的计算。
首先，我们需要计算人防门框梁的强度。
强度计算主要涉及梁的截面尺寸和材料强度。
截面尺寸的计算通常采用受弯截面的设计原则。
根据门体的重量和形状，我们可以计算出最大弯矩和剪力大小。
在材料强度方面，人防门框梁通常使用高强度钢、钢筋混凝土或者复合材料等。
根据材料的抗拉、抗压和抗弯强度等参数，以及梁的截面形状，我们可以计算出材料的最大承载力。
如果所选材料的承载力大于最大弯矩和剪力的计算结果，那么所选材料即可满足强度要求。
下一步，我们需要进行人防门框梁的稳定性计算。
稳定性计算主要涉及梁的支撑方式和支撑间距的确定。
对于人防门框梁来说，常见的支撑方式有两种：一是设置固定支点或者较大的扭矩支架，使梁在不受到外力作用时保持稳定；二是在梁的下方设置一定间距的支撑方式，以保证梁在荷载作用下不发生屈曲。
稳定性计算的关键是确定梁的侧向稳定系数。
侧向稳定系数是指梁在受到侧向力作用时的稳定性，其计算涉及梁的截面尺寸、材料的弹性模量和屈曲长度等参数。
我们可以根据这些参数，计算出梁的侧向稳定系数，并判断是否满足稳定性要求。
最后，我们需要进行人防门框梁的整体受力分析。
整体受力分析主要涉及梁的反力和内力分布。
根据门体的重力和水平力的大小和分布情况，我们可以计算出梁的受力情况，并分析梁的内力分布。
