无刷直流电机在电动汽车中的应用研究
２０１０（１Ｏ） 汽车工程师 ＡＰ
摘要：随着经济的发展，汽车燃料的消耗，社会环保的需要，电动汽车（ＥＶ）的使用发展已受到了充分重视。文 章概述了电动汽车电力驱动中电机的发展，并建立数学模型分析无刷直流电机怎样得到最优控制，最后指出在未 来研究工作中电动汽车电驱动系统发展方向及急需解决的问题。
关键词：电动汽车；直流电机：数学模型
Ｔｈｅ Ａｐｐｌｉｃａｔｉｏｎ ａｎｄ Ｓｔｕｄｙ ｏｆ Ｂｒｕｓｈｌｅｓｓ ＤＣ Ｍｏｔｏｒ ｉｎ ＥＶ Ａｂｓｔｒａｃｔ：Ｗｉｔｈ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｅｃｏｎｏｍｙ，ｖｅｈｉｃｌｅ ｆｕｅｌ ｃｏｎｓｕｍｐｔｉｏｎ ａｎｄ ｔｈｅ ｎｅｅｄｓ ｏｆ ｅｎｖｉｒｏｎｍｅｎｔ ｐｒｏｔｅｃｔｉｏｎ， ｇｒｅａｔｅｒ ｉｍｐｏｒｔａｎｃｅ ｉｓ ａｔｔａｃｈｅｄ ｔｏ ｔｈｅ ｓｐｒｅａｄｉｎｇ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ．Ｔｈｉｓ ｐａｐｅｒ ｂｒｉｅｆｌｙ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ
ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｍｏｔｏｒ ｉｎ ｔｈｅ ｅｌｅｃｔｒｉｃａｌ ｄｒｉｖｉｎｇ ｓｙｓｔｅｍ ｏｆ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ ａｎｄ ｔｅｌｌｓ ＵＳ ｈｏｗ ｔｏ ｐｒｏｄｕｃｅ ｃｏｎｓｔａｎｔ ｍａｘｉｍｕｍ ｔｏｒｑｕｅ ｂｙ ｅｓｔａｂｌｉｓｈｉｎｇ ａ ｍａｔｈｅｍａｔｉｃ ｍｏｄｅ１．Ａｔ ｌａｓｔ，ｉｔ ｐｏｉｎｔｓ ｏｕｔ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ａｎｄ ｐｒｏｂｌｅｍｓ ｅｘｉｓｔｉｎｇ ｉｎ ｅｌｅｃｔｒｉｃａｌ
ｄｒｉｖｉｎｇ ｓｙｓｔｅｍ ｏｆ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ ｗｈｉｃｈ ｓｔｉｌｌ ｎｅｅｄ ｔｏ ｂｅ ｓｏｌｖｅｄ ｉｎ ｆｕｔｕｒｅ ｒｅｓｅａｒｃｈ． Ｋｅｙ ｗｏｒｄｓ：Ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ；ＤＣ ｍｏｔｏｒ；Ｍａｔｈｅｍａｔｉｅａｌ ｍｏｄｅｌ
１ 电力驱动系统
电力驱动系统是电动汽车的心脏，它的主要功能 是使电能转变为机械能，并通过传动系统将能量传递
到车轮，驱动车辆行驶。其基本构成有２部分：电力 部分和机械装置。
典型的电动汽车电力驱动系统功能块示意图如图 １所示，其中双箭头和单箭头分别对应能量流和信号
流。
１电动汽车电力驱动系统功能块不惹图 ２ 无刷直流电机的数学模型 ２．１三相绕组端电压方程
无刷直流电机产生的反电动势为梯形波，是非正 弦波，因此难以采用坐标变换分析。应直接在本身的
相变量上建立数学模型。由参考文献（２）可知，如 果电机的三相绕组在空问上完全对称，同时假设电机 的磁场不饱和，并忽略涡流及迟滞损耗，则电机的电
压方程为： ［三 ］＝［ ］＋［ｉ兰兰］［冬］＋［ 孑］鲁［耋］
㈢ ＋
０
０ Ｌ Ｉ ｛ ｆ ｆ ０ 一Ｍ／１ｗｔ ｆ。／ｌ
：～
Ｐ ｒｌＯＮ 汽车工 ２０１ ０年１ ０月
式中： ｗｍ——转子机械角速度。 假设无刷直流电机永磁体在气隙中产生的磁感应
强度为方波，在空间占１８０。电角度；定子绕组为６０。 相带的集中整距绕组，定子电流为在空间对称的梯形
三相电流，各相彼此相差１２０。电角度，忽略电枢反 应及铁损、磁损。当绕组相电流与对应的反电动势相
位完全相同时，电机产生的电磁转矩为：
＝ ＝ｃＴ，。
式中：Ｅａ——反电动势幅值；
，Ｄ。——相绕组电流的幅值；
ｃＴ——转矩常数。 此时电机具有恒转矩特性，即在基速以下，只要
保持绕组电流为最大值，电机就可以产生恒定的最大 转矩，得到较好控制。 ２．２模糊ＰＩＤ的控制方法
为了实现实时和高准确率的控制，从而提高无刷
直流电动机的输出性能，下面用１种模糊ＰＩＤ控制器 来调节ＰＩＤ控制器的增益参数，连续ＰＩＤ控制的数
学表达式为：
＋砉 ＋ ｝
式中： Ｐ（ ——系统输入和输出的差值； 甜∽——由ＰＩＤ控制器产生的控制信号；
——比例增益；
——积分时问常数；
——微分时间常数。 离散ＰＩＤ控制的数学表达式为：
（ ）＝ Ｐ（尼）＋ ∑ （ ） 。ｐ（后）一 （尼一１）］
式中：Ｋ ＝ ， ７１Ｄ／ 卜采样周期；
， 和 ——可调节的参数。
ＰＩＤ控制器的任务便是决定这些参数的值。 ２．３模糊ＰＩＤ控制器 由参考文献（２）可得出模糊ＰＩＤ控制器的结构
图如图２所示，图２中 为给定电动机的转速， 表 示实际电动机的转速，ｅ为系统误差，ｅ 为ｅ的微分值。
当电动机工作时，在每个采样周期，通过模糊控制指 令，模糊推理机制便检测ｅ和ｅ 的变化率，从而分别
产生它们的模糊变量 和 。接着该控制器将会即 时对ＰＩＤ控制器原有的 ， 和 ３个参数进行调 节，从而使得ＰＩＤ控制器总是能够对直流无刷电动机
产生最优控制信号。
．５８一 模糊逻辑控制器
图２模糊控制器结构图 ３ 无刷直流电机在电动汽车电驱动系统中的研
究方向 电动汽车要求其电驱动系统具有高可靠性、高性 能、高效率、低成本，１辆性能好的电动车的成本是
非常高的，采用无刷直流电机驱动系统，除了上述所 说控制优化以外，则还应考虑到以下问题。
１）无刷直流电机的效率优化控制。首先在确保 系统具有高性能转矩特性的前提下，电机的励磁除了
受转速控制外，还与电动汽车的运行工况联系起来， 使得在轻载状态下，也能降低电机的励磁电流，降低
磁链损耗，提高电机的效率，实现电机效率最优化。 此外当电动汽车处于制动状态下，电机实现回馈
制动可以提高车辆的续驶里程。只有当回馈制动的能
量大于励磁所需的能量时，能量回馈才有意义，所以 提高轻载时的效率，就可以降低一定的励磁能量，提
高制动能量利用率，进一步提高车辆的续驶里程。 ２）提高电驱动系统的鲁棒稳定性。用于电动汽
车中的电机通常具有２个显著特点，其一是电机具有 较高的功率密度，电机的电磁负荷比较大；其二是由 于车辆的运行工况较复杂，电机运行时，电机的温升
比较大。因此， ’方面要求提高电机的绝缘等级，另
一方而要解决驱动系统的鲁棒稳定性问题。因为电机 运行环境的变化及温升的增加，会引起电机模型参数 的改变，从而影响电机的控制性能，所以提高系统的
鲁棒性能很重要。
４ 结论 本文在分析了无刷直流电动机数学模型的基础
上，指出怎样得到最优控制以满足电动汽车电力装置 要求的发展研究，为今后的建模仿真分析提供了很好
的理论依据，要将电动汽车真正用到现实，直流电动 机的控制优化将是一个重要课题。 参考文献 ［１］刘启新．电机与拖动基础［Ｍ］．北京：中国电力出版社，２００７． ［２］胡寿松．自动控制原理［Ｍ］北京：科学出版社，２００６． ［３］陈敬东，张为佐．电力电子技术在汽车４２Ｖ直流总线下的应用【Ｊ】＿ 中国集成电路，２００３（４９）：５２ ［４］王贵明，王金懿电动汽车及其性能优化［Ｍ］．北京：机械工业出版 社，２０１０． （收稿曰期：２０１０．０８—２３）

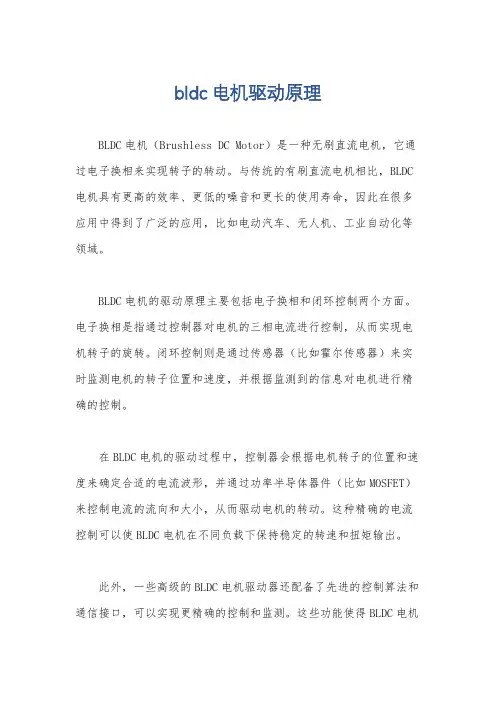

bldc电机驱动原理
bldc电机驱动原理
BLDC电机（Brushless DC Motor）是一种无刷直流电机，它通过电子换相来实现转子的转动。与传统的有刷直流电机相比，BLDC电机具有更高的效率、更低的噪音和更长的使用寿命，因此在很多应用中得到了广泛的应用，比如电动汽车、无人机、工业自动化等领域。
BLDC电机的驱动原理主要包括电子换相和闭环控制两个方面。电子换相是指通过控制器对电机的三相电流进行控制，从而实现电机转子的旋转。闭环控制则是通过传感器（比如霍尔传感器）来实时监测电机的转子位置和速度，并根据监测到的信息对电机进行精确的控制。
在BLDC电机的驱动过程中，控制器会根据电机转子的位置和速度来确定合适的电流波形，并通过功率半导体器件（比如MOSFET）来控制电流的流向和大小，从而驱动电机的转动。这种精确的电流控制可以使BLDC电机在不同负载下保持稳定的转速和扭矩输出。
此外，一些高级的BLDC电机驱动器还配备了先进的控制算法和通信接口，可以实现更精确的控制和监测。这些功能使得BLDC电机在各种应用中都能够发挥出色的性能，成为现代电动化系统中不可或缺的关键部件。
总的来说，BLDC电机的驱动原理基于精密的电子换相和闭环控制技术，通过控制器对电机的电流进行精确控制，从而实现高效、低噪音、长寿命的电机运行。随着电动化技术的不断发展，BLDC电机在各种领域中的应用前景将会更加广阔。
永磁无刷直流电机的特点和应用
用途
永磁直流电机是用永磁体建立磁场的一种直流电机。永磁直流电机广泛应用于各种便携式的电子设备或器具中，如录音机、VCD机、电唱机、电动按摩器及各种玩具，也广泛应用于汽车、摩托车、电动自行车、蓄电池车、船舶、航空、机械等行业，在一些高精尖产品中也有广泛应用，如录像机、复印机、照相机、手机、精密机床、银行点钞机、捆钞机等。在舞台灯光方面，永磁直流电机，特别是小型永磁直流齿轮电机的用量非常大。计算机行业中的打印机、扫描仪、硬盘驱动器、光盘驱动器、刻录机、冷却风扇等都要用到大量的永磁直流电机。
汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、打气泵更是用到各种永磁直流电机。宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机等都用到永磁直流电机、在武器装备中，永磁直流电机广泛应用于导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。
在工农业方面，永磁直流电机也广泛用于电气和自动化控制及仪器仪表中。在医用方面，永磁直流电机用处更不小，如医用的各种仪器、手术工具，如开脑手术中的电动锯骨刀，特别是野外手术中的各种仪器基本上都是用的永磁直流电机。在残疾人用品方面，如机械手、残疾车等都用到永磁直流电机。在生活方面，用处更多，连牙刷也用永磁直流电机做成电动牙刷了。永磁直流电机的应用真是举不胜举，可以说是无处不在。
随着时代的发展，永磁直流电机的应用会更多，原先用交流电机的许多场合均被永磁直流电机所替代。特别是出现永磁无刷电机后，永磁直流电机的生产数量在不断地上升。我国每年生产的各种永磁直流电机大达数十亿台以上，生产永磁直流电机的厂家不计其数。
特点
1、可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速；
2、具有传统直流电机的优点，同时又取消了碳刷、滑环结构；
3、可以低速大功率运行，可以省去减速机直接驱动大的负载；
4、体积小、重量轻、出力大；
5、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小；
电动汽车电机的类型及其特点
电动汽车电机的类型及其特点
电动汽车电机的类型及其特点
发布时间：2015—8—5 16:38：34
由于电动汽车的环保、节能、轻便的特性，使得电动汽车越来越受到各个国家的重视.目前，电动汽车处于高速发展的阶段，作为电动汽车核心部件的电动汽车电机主要有直流电动机、交流三相感应电动机、永磁无刷直流电动机、开关磁阻电动机等。
一有刷直流电动机
有刷直流电动机的主要优点是控制简单、技术成熟。具有交流电机不可比拟的优良控制特性。在早期开发的电动汽车上都采用直流电动机，即使到现在，还有一些电动汽车上仍使用直流电动机来驱动。但由于存在电刷和机械换向器，不但限制了电机过载能力与速度的进一步提高，而且如果长时间运行，势必要经常维护和更换电刷和换向器。另外，由于损耗存在于转子上,使得散热困难，限制了电机转矩质量比的进一步提高。鉴于直流电动机存在以上缺陷，在新研制的电动汽车上已基本不采用直流电动机。
二交流三相感应电动机
交流三相感应电动机是应用得最广泛的电动机.其定子和转子采用硅钢片叠压而定子之间没有相互接触的滑环、换向器等部件.结构简单,运行可靠,经久耐用.交流感应电动机的功率覆盖面很宽广，转速达到12000～15000r/min。可采用空气冷却或液体冷却方式，冷却自由度高。对环境的适应性好，并能够实现再生反馈制动。与同样功率的直流电动机相比较，效率较高,质量减轻一半左右，价格便宜，维修方便。
三永磁无刷直流电动机
永磁无刷直流电动机是一种高性能的电动机。它的最大特点就是具有直流电动机的外特性而没有刷组成的机械接触结构。加之，它采用永磁体转子，没有励磁损耗：发热的电枢绕组又装在外面的定子上，散热容易，因此，永磁无刷直流电动机没有换向火花，没有无线电干扰，寿命长，运行可靠，维修简便。此外,它的转速不受机械换向的限制，如果采用空气轴承或磁悬浮轴承，可以在每分钟高达几十万转运行。永磁无刷直流电动机机系统相比具有更高的能量密度和更高的效率,在电动汽车中有着很好的应用前景.

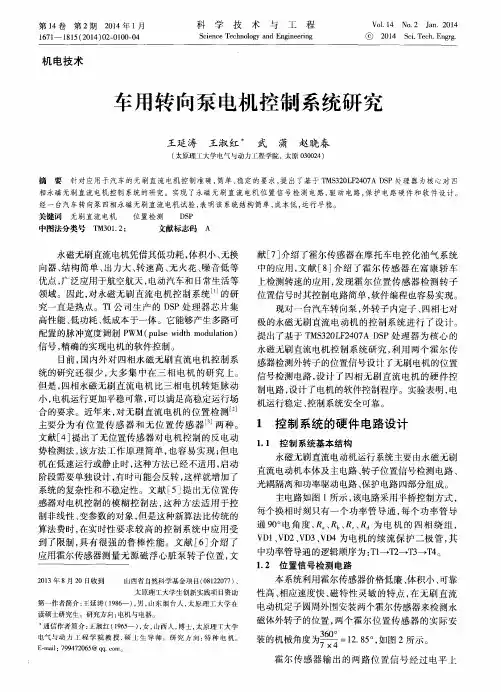

车用转向泵电机控制系统研究
第１４卷第２期２０１４年１月 １６７１—１８１５ｆ２０１４）０２—０１００—０４ 科学技术与工程 Ｓｃｉｅｎｃｅ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｖｏ１．１４ Ｎｏ．２ Ｊａｎ．２０１４ ⑥２０１４ Ｓｃｉ．Ｔｅｃｈ．Ｅｎｇｒｇ．
机电技术
车用转向泵电机控制系统研究
王延涛王淑红 武潇赵晓春
（太原理工大学电气与动力工程学院，太原０３００２４）
摘要针对应用于汽车的无刷直流电机控制准确，简单、稳定的要求，提出了基于ＴＭＳ３２０ＬＦ２４０７Ａ ＤＳＰ处理器为核心对四 相永磁无刷直流电机控制系统的研究。实现了永磁无刷直流电机位置信号检测电路，驱动电路，保护电路硬件和软件设计。 经一台汽车转向泵四相永磁无刷直流电机试验，表明该系统结构简单，成本低，运行平稳。 关键词无刷直流电机 位置检测ＤＳＰ 中图法分类号ＴＭ３０１．２； 文献标志码Ａ
永磁无刷直流电机凭借其低功耗，体积小、无换
向器、结构简单、出力大、转速高、无火花、噪音低等 优点，广泛应用于航空航天，电动汽车和日常生活等 领域。因此，对永磁无刷直流电机控制系统¨ 的研 究一直是热点。ＴＩ公司生产的ＤＳＰ处理器芯片集 高性能、低功耗、低成本于一体。它能够产生多路可 配置的脉冲宽度调制ＰＷＭ（ｐｕｌｓｅ ｗｉｄｔｈ ｍｏｄｕｌａｔｉｏｎ）
信号，精确的实现电机的软件控制。 目前，国内外对四相永磁无刷直流电机控制系 统的研究还很少，大多集中在三相电机的研究上。 但是，四相永磁无刷直流电机比三相电机转矩脉动 小，电机运行更加平稳可靠，可以满足高稳定运行场 合的要求。近年来，对无刷直流电机的位置检测 Ｊ 主要分为有位置传感器和无位置传感器 两种。 文献［４］提出了无位置传感器对电机控制的反电动
势检测法，该方法工作原理简单，也容易实现；但电 机在低速运行或静止时，这种方法已经不适用，启动
阶段需要单独设计，有时可能会反转，这样就增加了 系统的复杂性和不稳定性。文献［５］提出无位置传 感器对电机控制的模糊控制法，这种方法适用于控 制非线性、变参数的对象，但是这种新算法比传统的

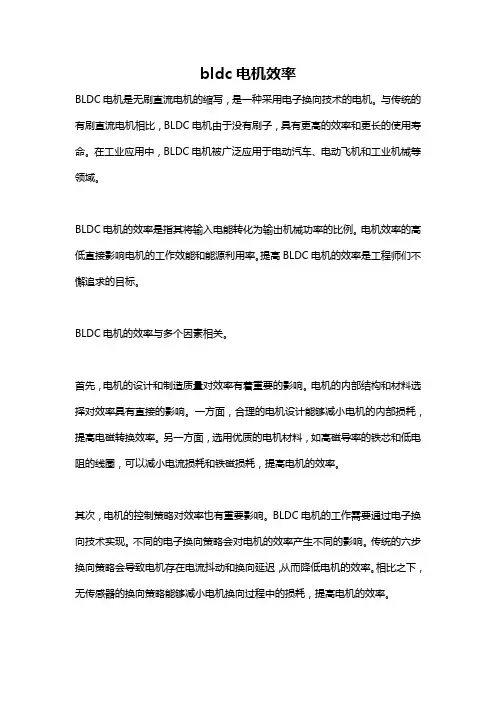

bldc电机效率
bldc电机效率
BLDC电机是无刷直流电机的缩写，是一种采用电子换向技术的电机。与传统的有刷直流电机相比，BLDC电机由于没有刷子，具有更高的效率和更长的使用寿命。在工业应用中，BLDC电机被广泛应用于电动汽车、电动飞机和工业机械等领域。
BLDC电机的效率是指其将输入电能转化为输出机械功率的比例。电机效率的高低直接影响电机的工作效能和能源利用率。提高BLDC电机的效率是工程师们不懈追求的目标。
BLDC电机的效率与多个因素相关。
首先，电机的设计和制造质量对效率有着重要的影响。电机的内部结构和材料选择对效率具有直接的影响。一方面，合理的电机设计能够减小电机的内部损耗，提高电磁转换效率。另一方面，选用优质的电机材料，如高磁导率的铁芯和低电阻的线圈，可以减小电流损耗和铁磁损耗，提高电机的效率。
其次，电机的控制策略对效率也有重要影响。BLDC电机的工作需要通过电子换向技术实现。不同的电子换向策略会对电机的效率产生不同的影响。传统的六步换向策略会导致电机存在电流抖动和换向延迟，从而降低电机的效率。相比之下，无传感器的换向策略能够减小电机换向过程中的损耗，提高电机的效率。
第三，电机的负载也会对效率产生影响。负载的大小和工作状态会影响电机的负载扭矩和转速。在不同的负载下，电机的效率也会有所不同。通常来说，电机的效率在额定负载附近较高。在负载较轻或者负载过大的情况下，电机效率会下降。
第四，电机的控制参数也会对效率产生影响。电机的控制参数包括电流限制、电压限制和速度范围等。合理的控制参数选择可以使电机在不同的工作状态下保持高效率。
总的来说，BLDC电机的效率是一个综合影响因素的结果。电机的设计和制造质量、控制策略、负载和控制参数都会对电机的效率产生影响。工程师们需要在实际应用中不断优化电机的各项参数，以提高电机的效率。
值得一提的是，电机的效率不是一个固定不变的数值，而是与电机的工作状态和负载变化相关的。在实际应用中，我们应该根据具体的工作条件选择合适的电机类型和优化控制策略，以提高电机在不同负载下的效率。
无刷直流电机名词解释
无刷直流电机名词解释
一、什么是无刷直流电机？
无刷直流电机，听起来是不是很复杂？其实它的名字已经给我们不少提示了。无刷，顾名思义，就是“没有刷子”。你可能会问，刷子到底是什么？哈哈，刷子其实就是我们在传统电机中看到的那种东西，负责电流的传递。简而言之，传统的电机用刷子在旋转的和电机的其他部分摩擦，时间久了，这些刷子就磨损了，还会带来火花。无刷直流电机的“无刷”设计，把这问题解决了，没有刷子的摩擦，不仅减少了磨损，还能让电机运行得更加平稳、安静，省心不少！这就是它的一大优势。
那你可能会问了，既然没有刷子，电流怎么传递到电机内部？别急，咱们接着说。无刷电机其实是通过电子换向器来代替机械刷子，自动控制电流流动，让电机工作起来更加灵活、高效。这种电机不容易过热，使用寿命也相对较长，可以说是“又省心又耐用”了！
二、无刷直流电机的工作原理
既然知道了无刷直流电机的大概概念，咱们再来聊聊它是怎么工作的。其实啊，无刷直流电机的原理并不复杂，简单来说，就是利用了磁场来让电机转动。电机内部有一个转子，转子里有磁铁，外面有定子，定子里有绕线。电流通过这些线圈，产生磁场，这样就会推动转子转动。说到这里，你肯定想问，既然这么简单，为什么传统电机不用这种方式呢？哈哈，原因就在于电流的切换问题。传统电机靠刷子来切换电流，而无刷电机是通过电子设备自动换向的。你可以把它想象成一个自动驾驶的车子，电流的切换就像是车子自动根据路况调整行驶方向一样，精确又高效。
这一点真的太妙了！因为没有刷子的磨损，电机的效率大大提升了，转速也可以很高，噪音也低。你在办公室里开着这种电机，基本上听不到声音，安静得就像是沉浸在一片宁静的湖面上。更牛的是，它的散热效果也不错，工作时不会像传统电机那样发热得厉害，功率转换效率高，几乎没有浪费掉的能量，真是省电小能手。
三、无刷直流电机的优缺点
说了这么多，咱们也得看看无刷电机到底有哪些优点，毕竟什么东西都有两面性，不是吗？它的耐用性确实是传统电机的好几倍。刷子不容易磨损，电机的寿命也就长了。而且它还高效省电，能把电流转换得更充分，省下的电量你都能感受到，长时间使用下来的电费省得你笑得合不拢嘴。
混合动力汽车用永磁无刷直流电机的全数字控制
微电机２００７年第４Ｏ卷第６期（总第１６２期） 中图分类号：ＴＭ３６ １ 文献标识码：Ａ 文章编号：１００１－６８４８（２００７）０６—００５４—０３ 混合动力汽车用永磁无刷直流电机的全数字控制
苗 笛 ，季小尹 ，陈伟农 （１．西北工业大学，西安７１００７２；２．北京万源工业公司，北京１０００７６） 摘要：根据混合动力电动汽车的使用要求，研制出集电动／发电于一体的稀土永磁无刷直流电 机全数字控制系统。介绍了该控制系统的有关硬件和软件设计。通过样机实验验证了设计的合 理性。 关键词：混合动力电动汽车；无刷直流电动机；全数字控制；硬件；软件；实验 Ｅｎｔｉｒｅ Ｄｉｇｉｔａｌ Ｃｏｎｔｒｏｌ ｏｆ Ｐｅｒｍａｎｅｎｔ Ｍａｇｎｅｔ Ｂｒｕｓｈｌｅｓｓ ＤＣ Ｍｏｔｏｒ ｆｏｒ Ｈｙｂｒｉｄ Ｅｌｅｃｔｒｉｃ Ｖｅｈｉｃｌｅ ＭＩＡＯ Ｄｉ 。ＪＩ Ｘｉａｏ．ｙｉｎ ，ＣＨＥＮ Ｗｅｉ—ｎｏｎｇ （１．Ｎｏｒｔｈｗｅｓｔｅｒｎ Ｐｏｌｙｔｅｃｈｎｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ ７１００７２，Ｃｈｉｎａ； ２．Ｂｅｉｊｉｎｇ Ｗａｎｙｕａｎ Ｃｉｖｉｌｉａｎ Ｐｒｏｄｕｃｔｓ Ｃｏｒｐｏｒａｔｉｏｎ，Ｂｅｉｊｉｎｇ １ ０００７６，Ｃｈｉｎａ） ＡＢＳＴＲＡＣＴ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｄｅｍａｎｄ ｏｆ ｈｙｂｒｉｄ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ，ａ ｒａｒｅ—ｅａｒｔｈ ｐｅｒｍａｎｅｎｔ ｂｒｕｓｈｌｅｓｓ ＤＣ ｍｏｔｏｒ ｅｎｔｉｒｅ ｄｉｇｉｔａｌ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｉｎｔｅｇｒａｔｉｎｇ ｅｌｅｃｔｒｏｍｏｔｏｒ ａｎｄ ｇｅｎｅｒａｔｏｒ ｉｓ ｄｅｖｅｌｏｐｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ．Ｔｈｅ ｈａｒｄｗａｒｅ ａｎｄ ｓｏｆｔｗａｒｅ ｏｆ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ．Ｉｔ ｉｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｄｅｓｉｇｎ ｉｓ ｒａｔｉｏｎａｌ ｂｙ ｐｒｏｔｏ— ｔｙｐｅ ｔｒｉａｌ ｏｆ ｂｒｕｓｈｌｅｓｓ ＤＣ ｍｏｔｏｒ． ＫＥＹ ＷＯＲＤＳ：Ｈｙｂｒｉｄ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ；Ｂｒｕｓｈｌｅｓｓ ＤＣ ｍｏｔｏｒ；Ｅｎｔｉｒｅ ｄｉｇｔａｌ ｃｏｎｔｒｏｌ；Ｈａｒｄｗａｒｅ；Ｓｏｆｔ— ｗａｒｅ；Ｅｘｐｅｒｉｍｅｎｔ
电动车无刷直流电机控制系统的研究
第２７卷第１期 ２０１３年３月 湖北汽车工业学院学报 Ｊｏｕｒｎａｌ ｏｆ Ｈｕｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ａｕｔｏｍｏｔｉｖｅ Ｔｅｅｈｎｏｌ Ｖ０１．２７ Ｎｏ．１ Ｍａｔ．２０１３
ｄｏｉ：１０．３９６９￣．ｉｓｓｎ．１００８－５４８３．２０１３．０１．０１９
电动车无刷直流电机控制系统的研究
王伟，卢雄，彭安涛
（湖ｊ 汽车工业学院电气与信息工程学院，湖北十堰４４２００２）
摘要：设计了一种以ＬＰＣ１７６９单片机为核心的电动车无刷直流电机控制系统，给出了主要硬件电路和软件模块 的设计过程。实验测试表明，该系统输出功率大，调速范围宽，具有良好的启动和运行特性，功能完善，保护措施到 位，具有较高的应用和推广价值。 关键词：电动车；无刷直流电机；控制系统；逆变器 中图分类号：ＴＰ３０１；ＴＭ３３ 文献标志码：Ａ 文章编号：１００８—５４８３（２０１３）０１—００７１—０５
Ｒｅｓｅａｒｃｈ ｏｎ Ｅｌｅｃｔｒｏｍｏｂｉｌｅ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ ｏｆ Ｂｒｕｓｈｌｅｓｓ ＤＣ Ｍｏｔｏｒ
Ｗａｎｇ Ｗｅｉ，Ｌｕ Ｘｉｏｎｇ，Ｐｅ Ａｎｔａｏ （Ｓｃｈｏｏｌ ｏｆ Ｅｌｅｃｔｒｉｃａｌ＆Ｉｎｆｏｒｍａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｈｕｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ａｕｔｏｍｏｔｉｖｅ Ｔｅｃｈｎｏｌｏｇｙ，Ｓｈｉｙａｎ ４４２００２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｎ ｅｌｅｃｔｒｏｍｏｂｉｌｅ ｃｏｎｔｒｏＩ ｓｙｓｔｅｍ ｏｆ ｂｒｕｓｈｌｅｓｓ ＤＣ ｍｏｔｏｒ ｗａｓ ｄｅｓｉｇｎｅｄ ｂａｓｅｄ ｏｎ ＬＰＣ １７６９ ｍｉｃｒｏｃｏｎｔｒｏｌｌｅｒ，ｔｈｅ ｄｅｓｉｇｎ ｐｒｏｃｅｓｓ ｏｆ ｔｈｅ ｍａｉｎ ｈａｒｄｗａｒｅ ｃｉｒｃｕｉｔｓ ａｎｄ ｓｏｆｔｗａｒｅ ｍｏｄｕｌｅｓ ｗｅｒｅ ｇｉｖｅｎ．
Ｔｈｅ ｅｘｐｅｒｉｍｅｎｔａｌ ｔｅｓｔｉｎｇ ｓｈｏｗｓ ｔｈａｔ ｔｈｉｓ ｓｙｓｔｅｍ ｈａｓ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｌａｒｇｅ ｏｕｔｐｕｔ ｐｏｗｅｒ，ｗｉｄｅ ｓｐｅｅｄ ｒａｎｇｅ，ｇｏｏｄ ｓｔａｒｔｉｎｇ ａｎｄ ｒｕｎｎｉｎｇ ｐｅｒｆｏｒｍａｎｃｅ，ｐｅｒｆｅｃｔ ｆｕｎｃｔｉｏｎｓ，ｐｒｏｔｅｃｔｉｏｎ ｉｎ ｐｌａｃｅ，ａｎｄ ｂｅｔｔｅｒ
无刷直流电机工作原理
无刷直流电机工作原理
无刷直流电机，也称为永磁同步电机，是一种使用永磁体作为励磁源，通过电子器件将电流进行控制的直流电机。相比传统的刷式直流电机，无刷直流电机具有效率高、寿命长、无电刷磨损等优点，因此在许多领域被广泛应用。
一、无刷直流电机的基本原理
无刷直流电机的基本原理是电磁互作用，通过电流在永磁体和绕组之间产生的磁场相互作用，在转子上产生驱动转动的力。
在无刷直流电机中，永磁体通常置于定子上，通过外加直流电源进行励磁。转子上的绕组被称为“驱动绕组”，通过在驱动绕组中施加不同的电流，可产生不同的磁场。
二、无刷直流电机的基本结构
无刷直流电机主要由转子、定子、传感器、控制器等组成。
1. 转子：转子是无刷直流电机的旋转部分，通常由永磁体和绕组组成。永磁体的磁场与定子绕组的磁场相互作用，产生旋转力。
2. 定子：定子是无刷直流电机的静止部分，通常包括固定的绕组和铁芯。定子绕组通过外加的电流产生磁场，与转子的磁场相互作用，驱动转动。
3. 传感器：传感器用于检测转子位置和速度等信息，并将其反馈给控制器。常见的传感器包括霍尔传感器、光电传感器等。 4. 控制器：控制器是无刷直流电机的核心部件，用于根据传感器反馈的信息，控制驱动绕组的电流，从而实现转子的精准控制。
三、无刷直流电机的工作过程
无刷直流电机的工作过程可以分为电气转子和机械转子两个阶段。
1. 电气转子阶段：在电气转子阶段，控制器根据传感器反馈的转子位置信息，确定要施加给驱动绕组的电流。根据电流的方向和大小，驱动绕组上的磁场与定子磁场相互作用，产生转矩。
在电气转子阶段，控制器会周期性地改变驱动绕组上的电流方向和大小，以确保转矩的连续性和平稳性。通过精密的控制，无刷直流电机可以实现精准的速度和位置控制。
2. 机械转子阶段：在电气转子阶段完成后，转子进入机械转子阶段。在机械转子阶段，转子受到的驱动力逐渐减小，最终达到平衡状态。此时，无刷直流电机转子的运动速度和位置由外界负载和机械特性决定。
无刷直流电机的组成
无刷直流电机的组成
1. 概述
无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电动机，其与传统的有刷直流电机相比具有无刷结构、高效率、长寿命、低噪音等优点。本文将从组成部分、工作原理、应用领域等多个方面深入探讨无刷直流电机的相关内容。
2. 组成部分
无刷直流电机由以下几个基本组成部分构成：
2.1. 转子
转子是无刷直流电机的核心部分，它由永磁体和铁芯构成。永磁体的磁场产生转矩，推动转子转动。转矩的大小与永磁体的磁场强度有关。
2.2. 定子
定子是无刷直流电机的外部部分，它由线圈和铁芯构成。线圈通电时产生磁场，与转子的永磁体相互作用，使转子转动。
2.3. 传感器
传感器用于检测无刷直流电机的转子位置和速度，并将信号反馈给控制器。常见的传感器包括霍尔传感器和光电传感器。
2.4. 控制器
控制器是无刷直流电机的智能部分，用于控制电机的转速和方向。它接收传感器的信号，根据设定的参数进行调整，通过与电机的驱动电路配合，实现对电机的精确控制。 2.5. 驱动电路
驱动电路将控制器输出的信号转换为电流，并通过功率放大器驱动电机。驱动电路通过控制电流的大小和方向，实现对转子的精确控制。
3. 工作原理
无刷直流电机工作的原理是通过不断交替通断定子的线圈，产生电流，使得定子的磁场与转子的磁场相互作用，从而推动转子旋转。具体的工作过程可以分为以下几个步骤：
3.1. 传感器检测
控制器首先接收传感器的信号，检测转子当前的位置和速度，以便进行准确的控制。
3.2. 相序控制
控制器根据传感器的信号，判断应该通断哪些线圈，以产生正确的磁场方向和大小。
3.3. 电流控制
驱动电路将控制器输出的信号转换为电流，并通过功率放大器，驱动定子线圈。电流的大小和方向决定了磁场的强度和方向。
3.4. 转子旋转
定子的磁场与转子的磁场相互作用，产生转矩，推动转子旋转。
4. 应用领域
无刷直流电机由于其高效率、长寿命、低噪音等特点，在许多领域被广泛应用，主要包括以下几个方面：
