反射式光纤传感器
光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器是一种对光强度十分敏感的新型传感器，它具有体积小、重量轻、耐环境性能好、测量范围大、非接触性强、使用省电等优点。
它是将一种特定的光学纤维绑成特定形状，然后集成到传感器系统中的一种传感器，光纤的内部反射的特性使其具有传输光信号的能力。
光纤传感器的基本原理就是光学纤维将环境中的外界信号转换成光信号，再通过光学纤维传递到测量终端，在终端处可以进行判断和处理，根据处理结果，通过电信号来控制外界装置，最终实现测试目标。
其传输特性本质上是把光变换成电，从而实现检测和测量，从而达到实现自动控制的目的。
光纤传感器的传感原理有分光原理、多模传感原理和非分光原理。
其中，分光传感原理是依靠多色拓扑不同的光纤把被检测物体表面的能量分解成不同波长的光信号，不同波长的光源在光纤上传播时，会被表面反射形成不同光强度的光信号；而多模传感原理则是由一根光纤传感器得到物体表面的温度、光、压力和其他物理量信号，通过光纤得到物体表面的反射特性，通过特定的滤波器提取出指定的物理信号；最后，非分光原理是把光纤上不同光强度的信号通过传感器转换为电信号，根据电信号的强弱来控制外部的装置，实现物理量的监控和控制。
总之，光纤传感器的传感原理既具有灵敏度又具有稳定性，是一种普遍应用于工业检测、检验和测量等领域中皆有广泛运用的特殊传感器。
光纤传感器使用说明以及使用中的注意事项
光纤传感器使用说明以及使用中的注意事项光纤传感器应用广泛，几乎涉及国民经济、国防和人民日常生活的所有重要领域，尤其是在恶劣的环境中。
多年来，他们解决了许多行业的技术问题，市场需求巨大。
光纤传感器使用说明以及使用中的注意事项? 1.光纤传感器使用说明SET按钮，可用于设置灵敏度。
传感器的基本原理是通过光纤探头感测不同介质的折射率，从而获得数字信号，显示在屏幕上，并通过比较显示值的大小和设置的灵敏度值来发送开关值。
指示灯，当传感器有信号输出时，指示灯亮。
屏幕上以绿色显示“设置敏感值”，以显示当前设置的敏感值。
当探头采集的值变为该值时，传感器产生信号。
“电流敏感值”在屏幕上显示为红色，以显示传感器当前采集的值。
“选择按钮”和左右箭头可以实现各种功能的选择，相当于翻页键。
“模式选择按钮”此按钮可用于设置不同的工作模式。
2.光纤传感器使用说明不得安装在以下场所：阳光直射、高湿度、霜冻、腐蚀性气体、直接振动或冲击;当电源线、电源线和光电开关使用同一接线管或接线槽时，原则上，由于感应或产品损坏，应分开布线或使用屏蔽线。
请使用0.3mm线，控制在1000以上，m以下;打开电源后，可以在200ms以上检测到。
当负载与光纤传感器电源分离时，务必先连接光纤传感器电源;切断电源时会出现输出脉冲，因此首先切断负载或负载线的电源;在使用插件时，为了防止触电或短路，请在未使用的连接电源端子上贴上保护贴片;拆卸和安装放大器时，请务必切断电源;当光纤单元固定在放大器单元中时，不要拉伸或压缩;确保防护罩在使用过程中被遮盖;不要用香蕉水、汽油、丙酮或灯油清洗。
光纤传感器使用说明以及使用中的注意事项?光纤传感器也可分为反向反射、漫反射等类型。
光纤传感器可以检测到远处的被检测物体。
由于存在光纤损耗和色散，长距离光纤传输系统必须在线路的适当位置配备中间放大器，以处理和放大衰减和畸变的光脉冲信号。
光纤对射传感器不稳定的原因
光纤对射传感器不稳定的原因说到光纤对射传感器不稳定的原因嘛，很多人一听到“光纤”就觉得高大上，感觉自己离这个技术世界还挺远的，其实它就是一个通过光信号来检测物体是否存在、位置如何的设备。
你看，它用的光束就像咱们平时看的手电筒射出的光那样，只不过它传递的不是咱们眼睛能看到的光，而是一些“看不见”的红外光。
所以嘛，光纤对射传感器如果出现问题，咱们大多数人都搞不清楚到底是哪里出了问题。
很多时候，这种设备的不稳定并不像外人想象的那么复杂，反而可能是一些看似不起眼的小细节造成的。
比如说，如果光纤被遮挡了、脏了，或者传感器的灵敏度设置不对，都会让它不“听话”，稳定性一下子就掉链子了。
先说说光纤本身的“脾气”。
其实这个东西对外界环境特别敏感，尤其是光纤的接头部分。
如果接头有点松动，光信号就可能传得不顺畅，信号变弱或者中断。
就像你插上耳机，插头不稳那种感觉，声音时有时无，让你抓狂。
尤其是如果环境比较脏乱，比如空气中灰尘多了，光纤的接头一旦有了灰尘，信号就会受到干扰，稳定性自然也差了。
像温度、湿度这些变化，也是它的不安定源。
你知道的，夏天温度高，冬天温度低，温差太大了，光纤材料的膨胀和收缩也会影响信号的传输，像个“心情不稳定”的人，忽上忽下的，怎么都抓不住。
再说说电源问题，很多时候大家忽视了电力供应对设备的影响。
你想啊，光纤传感器是需要电力支持的，电流如果不稳定，传感器接收到的信号就不稳定，传输出去的反馈也就不靠谱了。
如果电源电压不稳，或者电池快没电了，就算你的设备本身没有坏，给它源源不断的动力也会受到影响。
就好比你手机电池剩个5%，用得再好，快没电的时候也跑得慢，甚至掉线。
电源问题，往往是很多故障的“元凶”。
光纤的安装环境也是一个大问题。
如果传感器安装在一个光线复杂、反射比较强的地方，也可能影响其稳定性。
光纤对射传感器的工作原理，就是通过发射和接收光信号来判断物体是否存在。
如果周围有强光照射，或者反射光过多，它就会受到干扰，误判断物体的存在与否。
光纤传感器
(0 Z L ) (Z 0,Z L )
(6)
上式中 L 是光纤产生微弯的区域，A 为其弯曲幅度， 为空间频率，设光 纤微弯变形函数的微弯周期为 ，则有 2 / 。光纤由于弯曲产生的光能 损耗系数是：
A 2 L sin[( c )L / 2] sin[( c )L / 2] { } 4 ( c )L / 2 ( c )L / 2
3
(2)
(2)式中 ( z ) a 0 [1 ( z / a 0 ) 2 ] ，这里，S 为接收光面，即纤芯端面。 在纤端出射光场的远场区， 为简便计算，可用接收光纤端面中心点处的光强
赵伟 郑虹
来作为整个纤芯面上的平均光强，在这种近似下，得在接收光纤终端所探测到的 光强公式为：
I (r ,z )
赵伟 郑虹
光纤传感实验
光纤的研究和应用是 20 世纪 70 年代末发展起来的一个新的领域。 光纤通信 已经成为现代通信网的主要支柱。光纤通信的发展极为迅速，新的理论和技术不 断产生和发展。传感器是信息技术的三大技术之一。随着信息技术进入新时期， 传感技术也进入了新阶段。 “没有传感器技术就没有现代科学技术”的观点已被 全世界所公认，因此，传感技术受到各国的重视，特别是倍受发达国家的重视， 我国也将传感技术纳入国家重点发展项目。光纤传感器件具有体积小、重量轻、 抗电磁干扰强、防腐性好、灵敏度高等优点；用于测量压力、应变、微小折射率 变化、微振动、微位移等诸多领域。 光纤传感器按传感原理可分为功能型和非功能型。 功能型光纤传感器是利用 光纤本身的物理特性把光纤作为敏感元件，所以也称为传感型光纤传感器。非功 能型光纤传感器是利用其它敏感元件感受被测量变化，光纤仅作为传输介质，传 输来自远外或难以接近场所的光信号，所以也称为传光型传感器。 光纤传感器按被调制的光波参数不同又可分为强度调制光纤传感器， 相位调 制光纤传感器， 频率调制光纤传感器，偏振调制光纤传感器和波长(颜色)调制光 纤传感器。 光纤传感器按被测对象的不同， 又可分为光纤温度传感器， 光纤位移传感器， 光纤浓度传感器，光纤电流传感器，光纤流速传感器，光纤液位传感器，光纤电 压传感器等。 光纤传感器可以探测的物理量很多，已实现的光纤传感器物理量测量达 70 余种。然而，无论是探测哪种物理量，其工作原理无非都是用被测量的变化调制 传输光光波的某一参数，使其随之变化，然后对已调制的光信号进行检测，从而 得到被测量。 将光纤和传感器结合一起的光纤传感器是将力热光电等物理基本概 念和原理结合起来的综合实验。
光纤传感器检测颜色原理
光纤传感器检测颜色的原理主要基于光纤传感器的基本工作原理和颜色传感器的特点。
光纤传感器的基本原理是，当任何场景或表面的光照条件发生改变时，它会改变光纤内传输的光信号，从而实现色散、衍射、散射或吸收等及其他物理和光学行为的测量和引发。
在检测颜色方面，光纤传感器利用特定波长的光照射目标物体，然后接收反射回来的光。
通过检测反射光中红、绿、蓝三个波段光的量，光纤传感器可以计算出各自的受光比例，从而判断目标物体的颜色。
此外，光纤传感器通常使用热色转换模型进行温度测量。
当物体温度变化时，灵敏的热值色变材料会有颜色的变化，这种颜色的变化通过光纤传输获得光的信息。
软件处理这些信息，识别光的成分RGB，从而确定这束光的色度，达到温度与色度的一一对应关系。
因此，RGB三基色的测试精度将直接影响光纤温度传感器的温度测量精度。
颜色传感器的工作原理是，当光子形式的光能轰击在金属表面上时，金属表面上的自由电子会被激发并跳出金属晶格，从而产生电子或电流的流动。
产生的电流量取决于光子的能量或入射光的波长。
这就是计算反射回来的光的波长的方法。
如果光的波长小于或等于阈值波长，则电子可以从金属表面发射。
阈值频率对应于电子破坏金属键所需的最小能量。
因此，通过检测反射光的波长和强度，光纤传感器可以确定目标物体的颜色。
总的来说，光纤传感器检测颜色的原理是通过测量反射光的波长和强度，以及利用热色转换模型进行温度测量，从而实现对目标物体颜色的准确检测。
1。

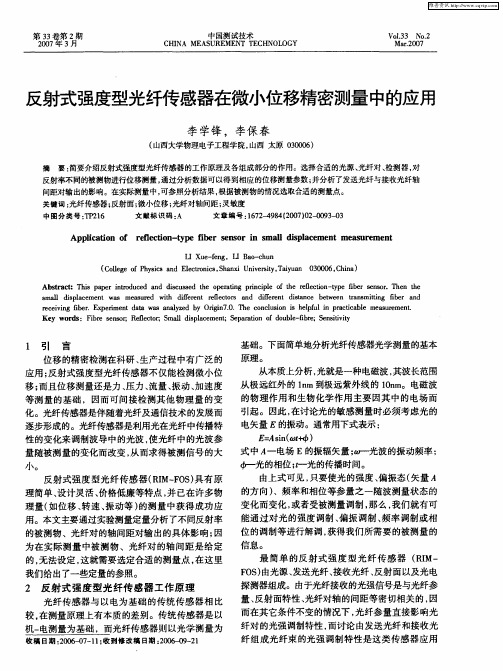

反射式强度型光纤传感器在微小位移精密测量中的应用
