项目开工前图纸会审技巧有那些
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

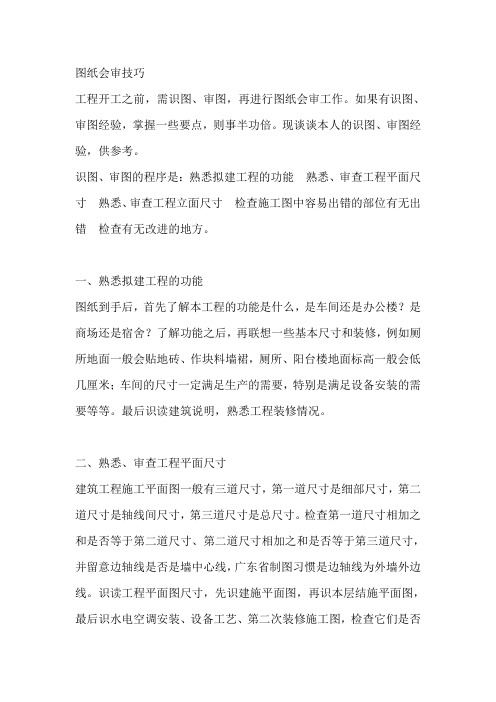

图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建筑工程图纸会审技巧
建筑工程图纸会审技巧一、从图纸有无错误的角度提出改进施工图意见1. 检查女儿墙砼压顶的坡向是否朝内。
2. 检查砖墙下有梁否（特别基础、地下室、房心土回填范围内）。
3. 结构平面中的梁，在梁表中是否全标出了配筋情况。
4. 检查主梁的高度有无低于次梁高度的情况（如果有，是否有节点做法大样？）。
5. 梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6. 当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度（特别是室内客厅、卧室等必须高度重视，影响后期装修及美观）。
7. 当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8. 检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm 肋厚。
9. 检查室内出露台的门上是否设计有雨篷，检查结构平面上雨篷中心是否与建施图上门的中心线重合。
10. 检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
11. 独立基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
12. 是否表示了与主要道路及红线的关系。
13. 建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
14. 每层轴网是否一致，上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。
15. 楼层地面标高是否标注，有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01-0.03m，同时，查看建筑和结构降板高度是否一致。
16. 柱外皮是否与走道处外皮齐平，以保证走道疏散宽度。
17. 卫生间等有水房间的地面是否有地漏（特别是管井内）。
18. 各层平面要有楼面标高，休息平台要有标高。
建筑工程图纸会审技巧
建筑工程图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

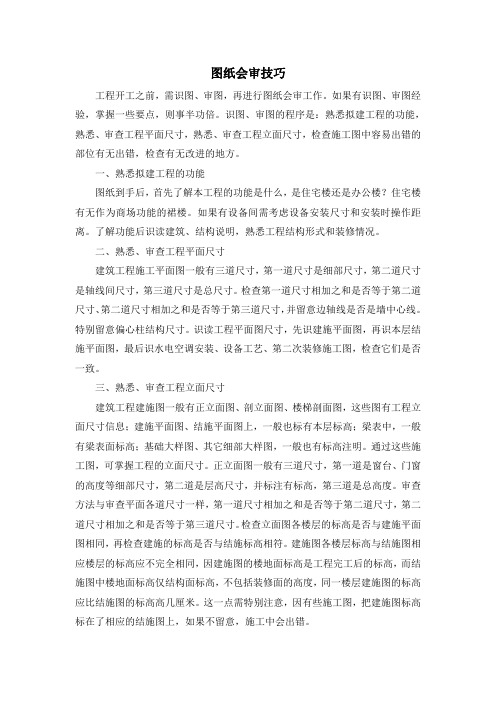

图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
识图、审图的程序是：熟悉拟建工程的功能，熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是住宅楼还是办公楼？住宅楼有无作为商场功能的裙楼。
如果有设备间需考虑设备安装尺寸和安装时操作距离。
了解功能后识读建筑、结构说明，熟悉工程结构形式和装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线。
特别留意偏心柱结构尺寸。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
图纸会审技巧
图纸会审技巧图纸会审技巧∙简介：工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
∙一、熟悉拟建工程的功能∙图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
∙二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
图纸会审技巧
图纸会审技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
工程建筑图纸会审技巧
工程建筑图纸会审技巧工程建筑图纸的会审技巧一般图纸会审计巧工程开工之前，需识图审图，再进行图纸会审工作如果有识图审图经验，掌握一些要点，则事半功倍现谈谈本人的识图审图经验，供参考识图审图的程序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方一熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖作块料墙裙，厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等最后识读建筑说明，熟悉工程装修情况二熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装设备工艺第二次装修施工图，检查它们是否一致熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用采光通风是否良好等识读下一层平面图尺寸时，检查与上一层有无不一致的地方三熟悉审查工程立面尺寸建筑工程建施图一般有正立面图剖立面图楼梯剖面图，这些图有工程立面尺寸信息；建施平面图结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图其它细部大样图，一般也有标高注明通过这些施工图，可掌握工程的立面尺寸正立面图一般有三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装设备工艺第二次装修施工图相结合，检查建筑高度是否满足功能需要四检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：1检查女儿墙砼压顶的坡向是否朝内2检查砖墙下有梁否3结构平面中的梁，在梁表中是否全标出了配筋情况4检查主梁的高度有无低于次梁高度的情况5梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算6当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度7当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理8检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚9检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合10当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50%11检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错五审查原施工图有无可改进的地方主要从有利于该工程的施工有利于保证建筑质量有利于工程美观三个方面对原施工图提出改进意见1从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理2从有利于建筑工程质量方面，提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力当施工图上对电梯井坑卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量3从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口；当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称按照熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方的程序和思路，会有全面地展开识图审图工作。
会审建筑图纸技巧及方法
会审建筑图纸技巧和方法工程图纸经常是少则几张 ,多则数十张到数百张 ,如何能快捷地学好图纸 ,达到交融贯穿 ,相同采纳的学习方法是 :先粗后精 ,先建筑后结构 ,先大后细,先主体后装修 ,先相同后特地。
先粗后精,确实是先看平面、立面、剖面,将整个工程的设计图纸大概地看一遍 ,使对整个工程的规模、特点、结构状况 ,使用资料要求等等有一个大体的认识。
并检查图纸可否齐全、清楚,内容有无漏项。
尔后再一张一张地细看,核对图纸中总尺寸和分尺寸,坐标、轴线、地址、标高、平立面等可否一致,注明可否齐全,有无遗漏、错误之处,各处交织连接可否吻合,门窗型号的地址、尺寸和数量表与平面可否一致等。
先建筑后结构 ,确实是先看建筑图 ,后看结构图 ,核对建筑图和结构图的轴线地址、尺寸可否一致 ,前后有无矛盾 ; 检查立面图各楼层的标高可否与建施平面图相同 ,再检查建施的标高可否与结施标高吻合。
建施图各楼层标高与结施图相应楼层的标高应不完好相同 ,因建施图的楼地面标高是建筑完成面标高 ,而结施图中楼地面标高是结构顶面标高 ,不包括装修面层的厚度,同一楼层建施图的标高应比结施图的标高高出 20~50mm。
这一点需特地注意 ,因有些施工图 ,把建施图标高标在了相应的结施图上 ,若是不留意 ,施工中会出错。
其他 ,特地要注意由于柱净高 (包括应嵌砌填充墙、楼梯平台梁支承在框架住上等 )形成的柱净高与柱截面长边尺寸 (或圆柱直径 ) 之比≤ 4(Hn/hc≤4 或λ≤ 2)的短柱 ,其箍筋应沿柱全高加密。
检查立面图门窗顶部标高可否与所在层的梁底标高相一致 (或即使两者标高一致 ,但两者不在同一竖向平面内 ,现在应向设计索要梁下挑耳节点结构 );检查楼梯踏步的水平尺寸和标高可否有错 , 检查梯梁下竖向净空尺寸 (净高 )可否大于 2m, 可否存在碰头现象。
结构图部件等大样图及其编号 ,可否与结构部署图吻合 ;钢筋配置可否齐全合适,钢筋尺寸、数量、形状与钢筋表可否吻合,特地是配筋有无遗漏和差错 ,安装有无咨询题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目开工前图纸会审技巧有那些 1、设计说明与各层图纸使用材料、做法不符。各层图纸使用材料、做法与构件详图不符。
2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。 3、设计墙厚与市场砖规格不符。基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。 5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。 6、女儿墙、卫生间、等隔墙高度没标注。 7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。 8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。 9、当设有明沟时,其门口处有否设盖板。 10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。 12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。 14、屋面或变化层的楼板在室内厅、房上有否砼梁。 15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。 16、门窗的开启方向和出入口有否障碍或矛盾。 17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。 18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。 19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善
20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。 21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。 23、外墙的外围尺寸与外装饰砖的模数能否相符。 结施 1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。2、建筑构件的配筋是否有不能制作的情况。
3、结施图的梁位置与建施图的墙位置不符。 4、次梁底是否有主梁底低的现象。 5、承台是否与加强带相碰。 6、建筑材料在当地采购是否方便，提出更改。 7、建议后浇带提前施工的措施。 8、外墙及卫生间墙是否使用易参材料。 9、地下室底板配筋，板内梁方向不一致，在图中无标配筋方向，而在说明中提到板筋双向通常配置，也没投标钢筋锚固长度，造成板筋在梁跨内行程钭形布置。
10、承台和地梁面标高一致，地梁的加密箍从柱边开始或从承台边开始。 11、承台高度大,柱、剪力墙插筋的插入深度是否有要求全部到达承台底,可否把四个角筋到底,其余筋按描固布置。
结构施工图、设备图等 1、会审图纸综合归纳常见问题如下： ⑴尺寸、标高是否一致(建筑、结构)； ⑵水、电、设备安装专业图之间、图号之间是否有矛盾； ⑶预留洞、预埋件是否错漏(各专业)； ⑷构造做法是否交待清楚； ⑸材料选用是否合理,设计是否能满足质量要求； ⑹建筑图与结构图是否一致； ⑺标准图、详图是否正确； ⑻顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调(多数设计院均采用图集)；
⑼门窗、构件的尺寸、规格、数量是否相符等。 2、熟悉图纸的方法及要领： 先粗后细：就是先看平、立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。然后再看细部做法，核对总尺寸与细部尺寸。
3、图纸会审时应审查以下问题: (1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
(2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
(3)先建筑后结构：就是先看建筑图,后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
(4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。 (5)图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。
(6)土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土庄的要求，以便考虑在施工中的协作问题。
(7)图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。
地基与基础 PHC管桩 1、设计桩顶标高与现场自然地面标高较接近时，现场宜回填砂至设计桩顶标高以上50cm，以保证桩基行走不会损坏已施工工程桩。
2、回填施工场地若使用了较多的块石,应建议对回填区进行探桩处理，并明确探桩深度。
气体保护焊自然冷却5分钟后再继续施工; 3、焊接接桩宜改为CO； 4、施工顺序宜为：施工前先进行试桩,然后继续进行工程桩施工,待工程桩施工结束后进行静载试验。
5、存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认静载检测桩，以便加配管桩至地面。
冲(钻)孔灌注桩 1、工程桩正式施工是否等静载试验结束后开始？ 2、取芯孔、超声波检测预埋管用后应进行封闭或灌芯，并应有相应的设计变更。点这免
3、通常加劲箍采用Φ14，如果为围护桩加劲箍，更应变更为Φ16~18。才能确保钢筋笼吊装刚度要求。
4、该建议应考虑在吊筋中增设加吊筋，伸至自然地面与机台焊接，以便钢筋笼固定，同时预防浇注桩身砼过程中钢筋笼上浮。
5、孔顶标高距地面较深时，建议砼超灌高度3D，以确保浇筑砼桩身质量。 6、孔顶标高距地面较深时，施工后留下较长的空孔，容易破坏场地承载力，同时影响邻桩开孔施工,容易出现桩位偏斜，穿孔等质量缺陷。建议在灌注完毕后立即采用碎石回填，采用碎石回填主要是为了保证桩顶的质量，灌注桩浇筑后桩顶容易离析，为了确保施工质量，采用碎石填充，避免出现砂浆桩头的缺陷。
7、灌注桩工程应杜绝施工现场采用自拌混凝土，应采用商品混凝土。 8、存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认检测桩，需将桩顶延长至自然地面，钢筋笼也应相应加长。
基础 1、承台的防水施工范围是否明确。 2、底板马凳、大承台钢筋支撑架(承台面有钢筋网)应明确； 3、预留洞、集水井建筑与结构定位、尺寸是否一致； 4、砌体基础是否设置了水平防潮层； 5、钢筋级别问题(一些工程的基础承台配筋直接套用图集，而图集上的钢筋级别往往都是一二级)，尽量避免同一直径钢筋有两个级别。 主体结构 1、设计钢筋为Ф6,因市场原因建议改为Ф6.5； 2、建筑物转角处的楼板有无双层配筋或增配放射性钢筋。 3、剪力墙结构外墙尽量采用止水螺栓加固。 4、电渣压力焊宜用于14mm以上钢筋且上下筋级别相差不超过两级，否则焊接质量难控制；
5、部分结构梁标高降低，剩下部分用是否用同标号素砼填平。 6、梁柱砼等级相差级别数，尽量避免柱头单独浇筑。 7、保护层能否采用花岗岩垫块； 8、建筑墙体位置是否与结构梁位置相符； 9、结构总说明中墙体拉结筋间距是否与砖模数相符； 10、砼构件边门跺小于300mm的建议改为构造柱结构; 11、构造柱、腰梁的留设是否明确，构造柱尽量要求留设马牙槎。 12、填充墙砌体的防开裂措施有无明确(材料及处理部位)，是钢丝网还是网格布。 13、若采用蒸压加气砼砌块，坎台做法有无明确(尽量采用砼施工)。 14、毗连屋面墙体、烟囱出屋面周边应要求做200mm以上素砼。 15、建筑物周边有线条、空调板且顶面标高与楼板齐平的，墙脚应做素砼挡水。 16、阳台栏板、屋面女儿墙栏板若采用砌块砌筑，应要求增设构造柱及压顶梁。 建筑装饰装修 地面 1、要结合土质情况确定回填土的压实系数；对于重要的地面,尽量要求采用配筋砼。
2、直接浇筑于土面上的砼厚度不应小于100mm，并应配筋(尽量争取双层双向)。 3、底层设备用房尽量采用砼架空板。 4、室外回填厚度超1米的室外排水沟、散水坡宜采用与结构相连的悬挑构件。 5、楼面水泥砂浆找平层、面层配合比应不低于1:2，厚度不小于20mm，强度等级不低于M15。(验收规范中水泥砂浆找平层的很多要求是同水泥砂浆面层的)。
6、砼面层强度不低于C20；当为地下室面层时，强度等级宜为C30，厚度不应小于100mm。
抹灰 1、面层抹灰砂浆应采用聚合物水泥砂浆；填充墙砌体上抹灰时，砂浆中宜掺入聚丙烯纤维(防开裂，特别是直接水泥砂浆压光装饰的)。
2、外墙涂料装饰抹灰面层应结合立面设置分割缝。 门窗 1、是否与水电安装的线管冲突，无法开启。 2、落地门窗、七层以上平开窗及大于1.5平方米的玻璃是否采用安全玻璃；
