DRRU射频数字拉远系统
RRU和RRH
rrhRRH(Remote Radio Head，射频拉远头)是用于移动宽带网络基站中的新技术设备，主要效益在于提升既有讯号传输效率，并且在更容易建置的网络架构下，扩大其网络覆盖率。
新一代RRH产品可把基站中的射频服务器(Radio Server)集中在1个基站中，并透过光纤与机房联接，因为导入光纤连结可将传输距离拉得很远，电信业者便无须于每个基站盖1个机房，只要在40公里的区域内，透过光纤就可设许多RRH装置据点，以强化整体网络讯号效能。
也就是说，将以前的基站模块的一部分分离出来，通过将无线基带控制（RadiosServer ，RS）与RRH分离，可以将烦琐的维护工作简化到RS端，一个RS可以连接几个RRH，其间采用光纤连接，既节省空间，又降低设置成本，提高组网效率。
对大多数人来说，RRH一词也许很生疏。
RRH技术的特点是可以将基站分成无线基带控制（RadioServer）和射频拉远两部分。
该无线设备部分可以单独进行远程设定，进而在灵活构建网络的同时降低运营商的资本支出（CAPEX）和运营成本（OPEX）。
使用RRH技术，可以灵活、有效地根据不同环境，构建星形、树形、链形、环形等构造的各种网络。
例如，该技术可以用于扩展购物中心、机场、车站等人流密集区域的容量，以及改善企业总部、办公楼或地下停车场等信号难以到达区域的覆盖质量。
RRH技术被众多设备商采用的理由是，3G网络具有其他网络所不具备的优点。
将以前的基站模块的一部分分离出来，通过将RS（无线基带控制部分）与RRH分离，可以将繁琐的维护工作简化到RS端。
而且，一个RS可以连接几个RRH，既节省空间，又降低设置成本，提高组网效率。
而且，连接二者之间的接口采用光纤，损耗少，可大幅度降低电力消耗。
另外，对于接口，设备商所采取的方式各有不同，值得一提的是，其中NEC的RRH是基于开放式CPRI接口。
RRU射频拉远单元(RRU) ，是将基带信号转成光信号传送，在远端放大。
GSM-R数字光纤直放站与基站射频拉远系统在铁路枢纽应用分析
GSM-R数字光纤直放站与基站射频拉远系统在铁路枢纽应用分析作者：周了来源：《城市建设理论研究》2014年第11期摘要：各线GSM-R系统引入铁路枢纽后，存在着频率资源紧张，各系统间干扰大的问题，本文将就采用数字光纤直放站与基站射频拉远系统解决枢纽内GSM-R覆盖方案进行探讨。
关键词：铁路枢纽；GSM-R；数字光纤直放站；基站射频拉远系统；覆盖方案中图分类号:TN253 文献标识码：A1引言目前GSM-R移动通信系统在新建200km/h及以上铁路中得到全面应用。
多条新建铁路采用GSM-R系统引入同一铁路枢纽的情况逐渐增加，贵阳、南宁等枢纽均考虑采用GSM-R系统覆盖。
由于枢纽内线路密集，站间距短，往往出现多个基站信号重叠覆盖，造成频率资源紧张，易同频干扰的问题。
为合理利用频率资源，减少系统内和来自公网的干扰，本文试就利用基站射频拉远系统和数字光纤直放站系统克服上述问题提出本人的粗浅设想供大家探讨。
2基站射频拉远系统简介基站射频拉远系统将基站BTS分为带处理单元（BBU）和远端射频处理单元（RRU）两部分，二者通过光纤相连。
在网络部署时，将BBU设置在通信机房内，通过光纤与规划站点上部署的RRU进行连接，完成网络覆盖。
主要优点：①上行引入噪声小，单个RRU覆盖范围大。
不同的RRU将接收信号解调后进行比选，选择最优信号给BBU，从而克服上行噪声积累的问题。
由于信号的调制解调均在RRU完成，RRU每载频的发射功率可达30W，加之RRU单元可采用室外安装方式直接装在铁塔上，到天线的衰耗小，可用功率更高，目前一个BBU可支持6个RRU，一套基站射频拉远系统可相当于6个传统BTS覆盖范围。
②有效克服时延色散。
GSM-R系统基站接收到的两个同频信号强度差小于9dB时，如时延相差大于15μs则会引起掉话。
基站射频拉远系统BBU可自动计算与RRU之间的时延，并把参数下发给RRU进行调整，补偿光纤时延，实现各个RRU与BBU间时延差小于15μs。
宏蜂窝
第二代移动通信系统基站设备的典型设计方案是将接收天线、发射天线安装在室外，将射频收发信机安装在室内，射频收发信机与接收天线、发射天线间用低损耗的射频电缆连接。
这就是所谓射频拉远技术。
第三代移动通信系统结合射频拉远技术，诞生了新型信号传输设备RRU，通过光纤传输基带信号。
同样，数字光纤直放站也可通过光纤传送基带信号，两者既有区别，又有联系。
一、RRU工作原理及应用射频拉远单元RRU（Remote Radio Unit）是一种新型的分布式网络覆盖模式，它将大容量宏蜂窝基站集中放置在可获得的中心机房中，基带部分集中处理，采用光纤将基站中的射频模块拉到远端射频单元，分置于网络规划所确定的站点上，从而节省了常规解决方案所需要的大量机房；同时通过采用大容量宏基站支持大量的光纤拉远，可实现容量与覆盖之间的转化。
RRU的工作原理是：基带信号下行经变频、滤波、经过射频滤波、放大经线性功率放大器后通过发送滤波传至天馈。
上行将收到的移动终端上行信号经滤波、低噪声放大、进一步的射频小信号放大滤波和下变频，然后完成模数转换和数字中频处理等。
系统框图如图1所示。
图1 RRU 内部框图RRU同基站接口的连接接口有两种：CPRI（Common Public Radio Interface 通用公共射频接口）及OBASI（Open Base Station Architecture Initiative 开放式基站架构）。
其中，CPRI组织成员包括：爱立信、华为、NEC、北电、西门子。
OBSAI组织成员包括：诺基亚、中兴、LGE、三星、Hyundai。
RRU同RNC连接图如图2所示。
图2 RRU同基站接口信号覆盖方式上，RRU可通过同频不同扰码方式，从NodeB引出。
也可通过同频不同扰码方式，从RNC引出。
着两种覆盖方式都是常规的方式，这里介绍另外一种覆盖方式：基站有3个扇区，配有多余的信道板以及多余基带处理设备就可以利用基带池共享技术，将多余的基带处理设备设为第4小区，如图3所示。
RRU系统介绍1
Copyright 2008, ZTE CORPORATION
第4页
无线研究院RRU平台研发中心
无线通信系统的系统结构（3）
内部公开▲
从以上的网络结构图当中可 以看出，菲律宾MTI
CDMA2000 1X＋EV-DO网 络的具体组成为：
BSS无线子系统一套：包含基 站83个，BSC一套；
前向耦合信号
反向耦合信号
PA
PA_out
28V 5.5V
Rx1-2 Rx2 Rx1-1
5.5V
DFL
RRU从系统架构上主 要分为五部分：
电源RPW 、 双工滤波器DFL 、 收发信单元RTR、 功率放大器PA 、 ASIG接口防护板AIP。
AC/DC in Copyright 2008, ZTE CORPORATION
由原有的1C3S网络升级成2C3S网络，实现容量的平滑扩展。
第8页
Copyright 2008, ZTE CORPORATION
无线研究院RRU平台研发中心
内部公开▲
分布式系统结构优点（2）
此外运营商现有机房有可能处于底楼，距离天线比较远，馈缆损耗很大且布 线困难，那么通过光纤将射频单元拉远到天线端，将大幅度减少馈缆损耗。 与不使用RRU的系统相比，在功放输出功率相同的条件下，使用RRU的系统 的天线口的输出功率提高2～3dB，从而覆盖半径增大14%～18%，覆盖能力 提高30%～39%。
RRH和RRU

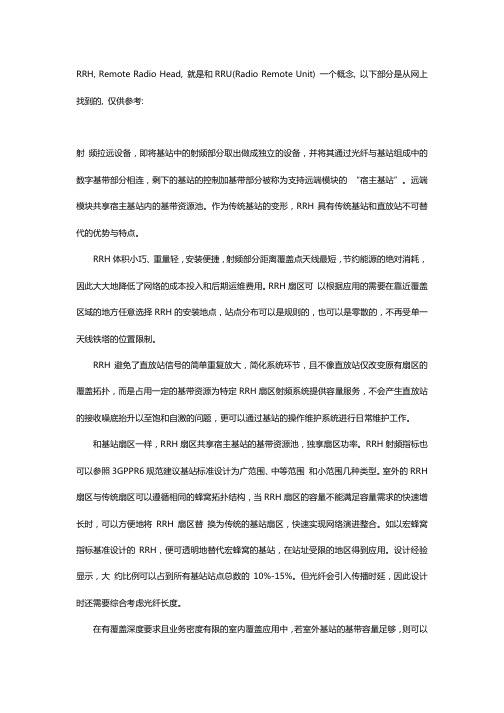

RRH, Remote Radio Head, 就是和RRU(Radio Remote Unit) 一个概念, 以下部分是从网上找到的, 仅供参考:射频拉远设备，即将基站中的射频部分取出做成独立的设备，并将其通过光纤与基站组成中的数字基带部分相连，剩下的基站的控制加基带部分被称为支持远端模块的“宿主基站”。
远端模块共享宿主基站内的基带资源池。
作为传统基站的变形，RRH具有传统基站和直放站不可替代的优势与特点。
RRH体积小巧、重量轻，安装便捷，射频部分距离覆盖点天线最短，节约能源的绝对消耗，因此大大地降低了网络的成本投入和后期运维费用。
RRH扇区可以根据应用的需要在靠近覆盖区域的地方任意选择RRH的安装地点，站点分布可以是规则的，也可以是零散的，不再受单一天线铁塔的位置限制。
RRH避免了直放站信号的简单重复放大，简化系统环节，且不像直放站仅改变原有扇区的覆盖拓扑，而是占用一定的基带资源为特定RRH扇区射频系统提供容量服务，不会产生直放站的接收噪底抬升以至饱和自激的问题，更可以通过基站的操作维护系统进行日常维护工作。
和基站扇区一样，RRH扇区共享宿主基站的基带资源池，独享扇区功率。
RRH射频指标也可以参照3GPPR6规范建议基站标准设计为广范围、中等范围和小范围几种类型。
室外的RRH 扇区与传统扇区可以遵循相同的蜂窝拓扑结构，当RRH扇区的容量不能满足容量需求的快速增长时，可以方便地将RRH扇区替换为传统的基站扇区，快速实现网络演进整合。
如以宏蜂窝指标基准设计的RRH，便可透明地替代宏蜂窝的基站，在站址受限的地区得到应用。
设计经验显示，大约比例可以占到所有基站站点总数的10%-15%。
但光纤会引入传播时延，因此设计时还需要综合考虑光纤长度。
在有覆盖深度要求且业务密度有限的室内覆盖应用中，若室外基站的基带容量足够，则可以用RRH作为室内覆盖的信号源共享室外站的基带资源，以较低的成本投入实现所需的无线覆盖。
数字微波拉远系统
ENICE
噪声抑制技术
近端机和远端机均采用载波选频方式，只对信源小区所 使用的载频进行放大，非工作频点全部滤除，减少到达 基站的上行噪声电平，其次，DMWRRU采用时隙自动关断 功能，对于处在空闲状态下的时隙进行关断，进一步降 低上行噪声，使得通过GMWRRU 到达基站的上行噪声电 平低于基站接收灵敏度，因此不会对基站造成干扰。
