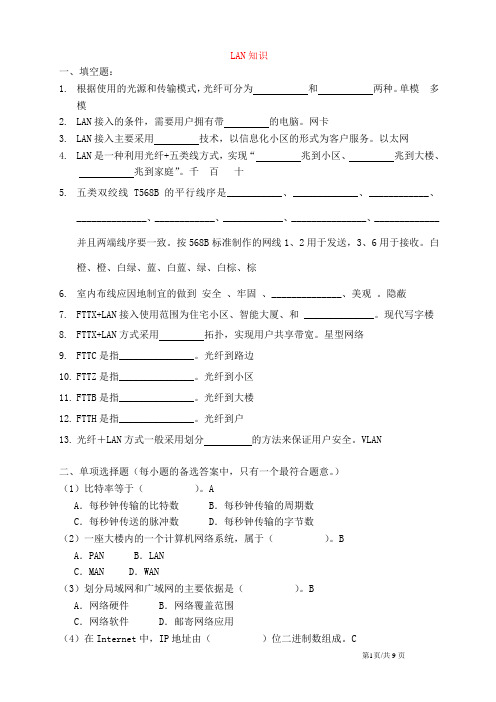

LAN知识
LAN知识一、填空题：1.根据使用的光源和传输模式，光纤可分为和两种。
单模多模N接入的条件，需要用户拥有带的电脑。
网卡N接入主要采用技术，以信息化小区的形式为客户服务。
以太网N是一种利用光纤+五类线方式，实现“兆到小区、兆到大楼、兆到家庭”。
千百十5.五类双绞线T568B 的平行线序是___________、_____________、____________、______________、____________、____________、_______________、_____________并且两端线序要一致。
按568B标准制作的网线1、2用于发送，3、6用于接收。
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕6.室内布线应因地制宜的做到安全、牢固、______________、美观。
隐蔽7.FTTX+LAN接入使用范围为住宅小区、智能大厦、和 ______________。
现代写字楼8.FTTX+LAN方式采用拓扑，实现用户共享带宽。
星型网络9.FTTC是指_______________。
光纤到路边10.FTTZ是指_______________。
光纤到小区11.FTTB是指_______________。
光纤到大楼12.FTTH是指_______________。
光纤到户13.光纤＋LAN方式一般采用划分的方法来保证用户安全。
VLAN二、单项选择题（每小题的备选答案中，只有一个最符合题意。
）（1）比特率等于（）。
AA．每秒钟传输的比特数 B．每秒钟传输的周期数C．每秒钟传送的脉冲数 D．每秒钟传输的字节数（2）一座大楼内的一个计算机网络系统，属于（）。
BA．PAN B．LANC．MAN D．WAN（3）划分局域网和广域网的主要依据是（）。
BA．网络硬件 B．网络覆盖范围C．网络软件 D．邮寄网络应用（4）在Internet中，IP地址由（）位二进制数组成。
CA．16 B．24C．32 D．64（5）因特网中最基本的IP地址分别为A、B、C三类，我们常采用C类地址，它的网络号占四段中的（）段。
适合三网融合的小区光纤接入解决方案及仿真
适合三网融合的小区光纤接入解决方案及仿真摘要：随着社会的持续发展，逐步进入到了信息化的时代，随之网络也在不断的拓展并成熟，我们对网络的需求也逐渐增高。
因此，网络市场就需要建立一个可以为人们提供多种需求的模式，也就是三网融合的网络模式。
三网融合是将电信网、广播电视网以及电脑互联网通过技术的改造，将三者资源共享、合为一体，互联互通，只需一网，就可以为用户提供多方面的服务，在业务范围上彼此交叉、渗透，在技术功能上可以达到多网相同。
不过三网融合并不是指三大网络在物理方面的合而为一，而是指在技术的趋同性与用户智能化的基础上，促进网络高层应用业务的合一，实现一网就可以进行语音、上网、看电视等多种不同的业务，三者之间形成相互交叉的格局。
这种业务在国际上被称为triple-play。
关键词：三网融合；光纤接入；解决议案；opent仿真中图分类号：tn915.6电信网是以电话为基本的业务，如果要完成三网融合，就需要融入可以承载数据以及广播电视两项业务，对电信固定电话来说，需要借助于光纤到户或者非对称数字再或者是高速数字的接入对数据业务进行承载；广电网主要是以广播电视为基本的业务，如果要完成三网融合，就必须可以承载数据以及电话业务，就目前我国的实际情况来看，广电网都是单向网络，如果要进行三网融合，首先要进行双向改造；互联网的主要业务是数据的业务，基本上是路由器组成，其传送的信息基本上都是在电信网的基础上实现的，如果要完成三网融合，其必须能够承载电话及广播电视的业务。
接入网技术是三网融合的最为关键技术中的一项。
目前我国接入网的窄带环境对网络经济的发展造成的阻碍非同小可。
因此，三网融合的重点在于接入网技术研究与建设。
光纤技术的快速发展，使人们意识到其不仅可以提供综合的传送信息带宽，而且传输的质量非常高，从而为三网融合提供了有力的平台。
光纤接入网可以作为三网融合的最佳选择方式，是接入网今后不断的发展方向。
1 适合三网融合的小区光纤接入解决方案1.1 工程的概况与要求（1）小区功能单元共有10栋楼组成：每一栋楼都安装有光缆信息点（100个）、语音点（206个）以及语音数据点（308个）。
《光纤通信基础》习题及答案
光栅技术
第二章部分
2.1、光纤的结构由哪几部分组成？各有什么作用？ 答：光纤（Optical Fiber）是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯的 折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。包层为光的传输提供反射 面和光隔离，并起一定的机械保护作用。 2.2、简述光纤的类型包括哪几种以及各自特点？ 解：实用光纤主要有三种基本类型： 1）、突变型多模光纤（Step Index Fiber, SIF）， 纤芯折射率为 n1 保持不变，到包层突然 变为 n2。这种光纤一般纤芯直径 2a=50~80 μm，光线以折线形状沿纤芯中心轴线方向传播， 特点是信号畸变大。 2）、渐变型多模光纤（Graded Index Fiber, GIF）， 在纤芯中心折射率最大为 n1，沿径向 r 向外围逐渐变小，直到包层变为 n2。这种光纤一般纤芯直径 2a 为 50μm，光线以正弦形 状沿纤芯中心轴线方向传播，特点是信号畸变小。 3）、单模光纤（Single Mode Fiber, SMF），折射率分布和突变型光 纤相似，纤芯直径只有 8~10 μm，光线以直线形状沿纤芯中心轴线方向传播。因为这种光 纤只能传输一个模式（两个偏振态简并），所以称为单模光纤，其信号畸变很小。 2.3、色散的产生以及危害？ 答：由于光纤中所传信号的不同频率成分， 或信号能量的各种模式成分，在传输过程中， 因群速度不同互相散开，引起传输信号波形失真，脉冲展宽的物理现象称为色散；光纤色散 的存在使传输的信号脉冲畸变，从而限制了光纤的传输容量和传输带宽。 2.4、光缆的结构分类？ 答：(1) 层绞式结构：层绞式光缆的结构类似于传统的电缆结构方式，故又称为古典式光缆。 (2) 骨架式结构：架式光缆中的光纤置放于塑料骨架的槽中，槽的横截面可以是 V 形、U 形 或其他合理的形状，槽的纵向呈螺旋形或正弦形，一个空槽可放置 5~10 根一次涂覆光纤。 (3) 束管式结构：束管式结构的光缆近年来得到了较快的发展。它相当于把松套管扩大为整 个纤芯，成为一个管腔，将光纤集中松放在其中。 (4) 带状式结构：带状式结构的光缆首先将一次涂覆的光纤放入塑料带内做成光纤带，然后 将几层光纤带叠放在一起构成光缆芯。 2.5、光缆的种类？ 答：根据光缆的传输性能、距离和用途，光缆可以分为市话光缆、长途光缆、海底光缆和用
1000BASE标准
1000BASE标准标准1000BASE有五种传输介质标准：1000BASE-LX、1000BASE-SX、1000BASE-CX、1000BASE-ZX、1000BASE_T。
1000BASE-LX对应于802.3z标准，既可以使用单模光纤也可以使用多模光纤。
1000BASE-LX所使用的光纤主要有：62.5μm多模光纤、50μm多模光纤和9μm单模光纤。
其中使用多模光纤的最大传输距离为550m，使用单模光纤的最大传输距离为3千米。
1000BASE-LX采用8B/10B编码方式。
1000BASE-LX使用长波激光信号源，波长为1270nm-1355nm。
1000Base-LX，是定义在IEEE 802.3z 中的针对光纤布线吉比特以太网的一个物理层规范。
LX 代表长波长，与1000Base-SX 相反，1000Base-LX 使用长波长激光（1310nm）越过多模式和单模式光纤，1000Base-SX 使用短波长激光越过多模式光纤。
多模式光纤的最大距离是550m。
类别：IEEE1000BASE-SX也对应于802.3z标准，只能使用多模光纤。
1000BASE-SX 所使用的光纤有：62.5μm多模光纤、50μm多模光纤。
其中使用62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。
1000BASE-SX采用8B/10B编码方式。
1000BASE-CX对应于802.3z标准，使用的是铜缆。
最大传输距离25米，使用9芯D型连接器连接电缆。
1000BASE-CX采用8B/10B编码方式。
1000BASE-CX适用于交换机之间的连接，尤其适用于主干交换机和主服务器之间的短距离连接。
1000BaseZX（或1000Base-ZX）是针对吉比特以太网通信的思科指定标准。
1000BaseZX 操作在平常的单模式光纤链路上，跨度可达43.5英里（70 km）。
如果使用额外收费的单模式光纤或分布式移动单模式光纤，链路跨度达62.1英里（100km）是可能的。
网络传输介质
网络传输介质是网络中发送方和接收方之间的物理路径，对网络的数据通信有一定的影响。
常用的传输介质有：双绞线，同轴电缆，光纤，无线传输介质。
简介网络传输介质是指在网络中传输信息的载体。
常用的传输介质分为两类：有线传输介质和无线传输介质。
（1）有线传输介质是指实现的物理连接部分在两个通信设备之间，可以将信号从一方传送到另一方。
有线传输介质主要具有双绞线，同轴电缆和光纤。
双绞线和同轴电缆传输电信号，光纤传输光信号。
（2）无线传输介质是指我们周围的自由空间。
我们可以利用无线电波在自由空间中传播，实现各种无线通信。
在自由空间中传输的电磁波可以根据频谱分为无线电波，微波，红外线，激光等，并将信息加载到电磁波上进行传输。
不同的传输媒体具有不同的特征。
它们的不同特性对网络中数据通信质量和通信速度的影响更大。
双绞线双绞线称为TP，一对或多对双绞线封装在绝缘护套中。
为了降低信号干扰的程度，电缆中的每对双绞线通常由两根绝缘铜线绞合。
因此，它被称为双绞线。
双绞线分为非屏蔽双绞线UTP和屏蔽双绞线STP。
1。
双绞线可分为非屏蔽双绞线UTP和屏蔽双绞线STP，适合短距离通信。
2。
非屏蔽双绞线电缆价格便宜，传输速度低，抗干扰能力差。
屏蔽双绞线具有更好的抗干扰能力和更高的传输速度，但价格相对昂贵。
双绞线需要插入RJ-45或RJ-11连接器。
市场上销售的UTP分为3类，4类，5类和5类：3类：传输速率支持10Mbps，外部保护橡胶薄，皮肤上有cat34：网络中不常用5种类型。
超级类别5：传输速率支持100Mbps或10Mbps，外部保护橡胶更厚，皮肤充满cat5。
超五类双绞线在传输信号时比普通的5类双绞线具有更小的衰减，抗干扰能力更强。
强，在100M网络中，干扰程度仅为普通5类线的1/4，而且这种类型的使用较少。
STP分为三种类型和五种类型。
STP在内部与UTP相同。
它由铝箔包围，抗干扰能力强，传输率高，但价格昂贵。
双绞线通常用于星形网络的接线连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、引言
本地网络(LAN)中,包括校园网络,采用的都是多模光纤。这种选择主要是由
于单模收发机昂贵,同时单模光纤连 接较难和费用较高。常用的多模光纤中主
要有A1a类50/125μm和A1b类62.5/125μm两种类型。对本地网络,在发展吉
比特 (Gigabit)以太网(Ethernet)标准以前,没有更多安装多模光纤的讨论。由
于62.5/125μm光纤芯径大、孔径大具有较强的集光能力, 是最普遍的多模选
择。当前,大多数光纤网络在他们的主干和竖直布线中使用的都是62.5/125μm
光纤分布式数据接口(FDDI)梯度多模光纤,某些情 况下,也使用在通往个工作站
的路由中。可是,由于62.5/125μm光纤固有的性质,在850nm的模式带宽小于
200MHz·km,使用上受到限制。 目前的这两种多模光纤都能提供支持如以太网
(Ethernet)、令牌环(Token Ring)和FDDI协议在标准规定的距离内所需的带宽
(如表1),其性能已被过去十几年的应用所证明。二者具有同样的包层直径和机
械性能,在 1300nm能提供类似的带宽,二者都能升级到Gigabit的速率,标准组
织接受了这两种光纤。当速率提高时,就提出了使用哪种光纤好的问题,62.5
μm与50μm多模光纤有那些差别,那种光纤更适合于用户使用,选择光纤时应
考虑那些因素。答案是:具体情况具体分析。一方面,主要取决于网络的要求,即
该网络在今后几年将需要支持那些应用和需要多长的链路长度;另一方面,也取
决于是安装新线路,还是老线路升级。
二、光纤标准和技术指标
在讨论怎样选择光纤以前,先介绍一下多模光纤标 准。国际电工委员会
(IEC)在IEC 60793－2(1998,第4版)《光纤 第2部分 产品规范》中规定了各
种多模光纤的技术指标。在2000年发布的修订件2文稿草案(86A/563/CDV)中,
对IEC 60793－2中的内容作了较多的修改。A类多模光纤中,对
A1a(50/125μm)、A1b(62.5/125μm)类两种光纤的尺寸参数(包层/涂 覆层同心
度)、机械性能、传输参数(衰减和带宽)作了新规定。表2、表3、表4分别列
出了尺寸参数、机械性能和传输参数的技术指标。
从表3可知,A1a、A1b类两种光纤的机械性能相同,光纤筛选应力从不低于
0.35Gpa增加到0.69Gpa,说明本地网对光纤的机械性能要求苛刻了。表4中只
规定了光纤传输参数的范围,取消了原来的等级划分。
为了给用户提供带宽应用指南,IEC 60793-2中增加了附录A。在附录A的两个
表中给出了A1类多模光纤所支持的一些应用和A1a、A1b类多模光纤商用的带
宽指标,分别如本文表5、表6所列。
三、A1a类50μm与A1b类62.5μm两种光纤的差别
从IEC标准可知,虽然二者具有同样的125μm 包层直径和机械性能,然而
二者之间有些重要的差别影响速率升级。物理特性上,二者的芯直径不同。在使
用性能上,主要差别表现为光纤的带宽(或者说信息载送 的容量)以及与光源
LED的耦合效率。需要支持的带宽取决于数据速率,带宽实际上以带宽-距离乘
积表示(MHz·km)。当数据速率提高时,能传送的距离 就减小。因此,较高的带
宽能够传送较高的速率或较长的距离。在850nm波长,50/125μm多模光纤的带
宽(500 MHz·km)是62.5/125μm FDDI梯度多模光纤带宽(160MHz·km)的三倍
多。然而,50μm较小的芯径减小了基于LED应用的功率富裕度,从而减小了链
路中允许的接头数和 减少了受功率限制支持的距离。
虽然带宽是决定链路长度和数据速率的决定性的因素,但不是唯一的因素。发射
机和接受机的特性也起着决定性的作用。例如:对于850nm波长Gigabit 以太
网,62.5μm多模光纤带宽值能支持的链路长度为220m, 50μm多模光纤带宽值
能支持的链路长度为550m,见表1。
当今,随着850nm低价格激光器的出现和广泛应用,如竖直腔面发射激光器
(VCSEL),850nm窗口重要性增加了。VCSEL能以比长波长激光器低 的价格给用
户提高网络速率。因为50μm光纤在850nm窗口具有较高的带宽,使用低价格
VCSEL能支持较长距离的传输,它更适合于骨干Gigabit 以太网和高速率的协议
支持较长的距离。两种光纤在300m的长度内都能提供足够的带宽。对很多用户,
包括了他们大楼内的主干线和水平布线。有几种新型 62.5μm光纤,对Gigabit
以太网能提供300m甚至500m的保证。
四、应用的选择
下面分两种情况讨论:
（1）已有线路升级 虽然50μm光纤与低价格VCSEL的结合具有好的网络升级
的性能。但是如果已经有了安装好的62.5μm光纤光缆线路,当网络升级时是否
一定需要再安装 新的光缆呢?不一定。如果你已经有了老的FDDI级梯度
62.5μm多模光纤,你就有了支持150Mbit/sec的速率传送2km的带宽构架。如
果你需 要超过现有构架标准,你就有几种升级的途径可供选择。如上所述,使用
已安装的62.5μm光纤光缆和1300nm激光器结合仍然能够升级到Gigabit 以
太网高速率协议,与50μm光纤同样,可以支持550m链路长度。因为这里使用的
1300nm激光器的价格不是最低,因此还应该将这种方案与重新铺设全 部线路或
部分线路的价格相比较。
此外,波分复用(WDM)技术能够增加系统的容量和延长光缆的长度。虽然WDM在
单模光纤系统中已广泛被应用,但多模光纤的波分复用(WDM)技术尚无标 准,一
些公司目前正在开发多模光纤WDM系统,寻求应用较少波长通道、宽波长间隔以
降低波分复用价格的途径。Agilent公司在1300nm附近应用4 波长通道、宽间
隔波分复用(WWDM),能够适合在已安装的光纤链路距离内满足更多数据网络的应
用。 这种方法类似于使用多根光纤,数据流在分开的独立的时钟通道传输。
WWDM的成功应用将多半取决于生产这种复杂光组件低价格的程度。
最后,作为一种选择,人们还可以在延长当前的62.5μm光纤本地网络(LAN)时,
对新延长的线路部分使用50μm光纤。这种情况下,最保守的策略是通过一个开
关将两部分LAN连接起来。
(2)新建线路 如果使用新敷设的光纤进行扩容升级,有下面几种选择: 首先应该
从估算系统的传输速率和距离要求开始。对于在长度达550m链路上传输
Gigabit速率的应用场合，50/125μm多模光纤提供了一个既能支 持短波长
（SX）又能支持长波长（LX）的布线结构解决方案，使它成为一个具有优良扩
容升级性能的价格-效益选择。
10-Gigabit以太网已经开始讨论,多模光纤解决方案也已经在发展之中,标准可
望至2002年初出台。下一代50μm多模光纤的标准正在由国际标准 委员会/国
际电工委员会（ISO/IEC）和电信工业联盟（TIA-TR42）研究。新的多模光纤提
高了850nm的带宽，应用850nm激光器和简单的 两级编码技术,足以支持
10Gbit/sec传输至300m。这种解决方案将能够应用短波长VCSEL技术,是一个
低价格高带宽的解决方案。IEEE Gigabit以太网标准委员会（IEEE-802.3）应
用该技术和其它技术正在对10-Gigabit以太网研究一个协议。
针对目前的状况，美国康宁、朗讯公司和阿尔卡特均推出了多模光纤新产品，
改善了模式带宽。朗讯多模光纤称做Lazr-SPEED，康宁的光纤为 InfiniCore
系列Ｕ饬街止庀说拇矶寄艽锏?000MHz·km。已经证明，和窄带激光器结合
使用时，Lazr-SPEED50/125μm多 模光纤能传送10Gbit/sec数据超过1km。阿
尔卡特的光纤称做GIGAliteTM，它的带宽保证了安装的光纤主干支持Gigabitt
速率传输 距离超过500m。这些结果表明，多模光纤使用850nm波长是Gigabit
速率的最经济的选择， 850nm激光器和这些新一代多模光纤相结合是企业内部
数据链路升级的有效途径。
五、结束语
本地网络(LAN)速率提高时,究竟选择哪种多模 光纤,是使用50/125μm多
模光纤好呢,还是62.5/125μm 多模光纤好呢?答案是:具体情况具体分析。一
方面,主要取决于网络的要求,即该网络在今后几年将需要支持那些应用和需要
多长的链路长度;另一方面,也取决 于是安装新线路,还是老线路升级。不管你
是升级已安装的本地网络或延伸光纤至水平布线,还是打算布放新的光纤网络线
路,多模光纤将继续为运营者提供可靠的网络性能和从今天到明天升级的直接有
效途径。
