电子科技大学数字信号处理实验

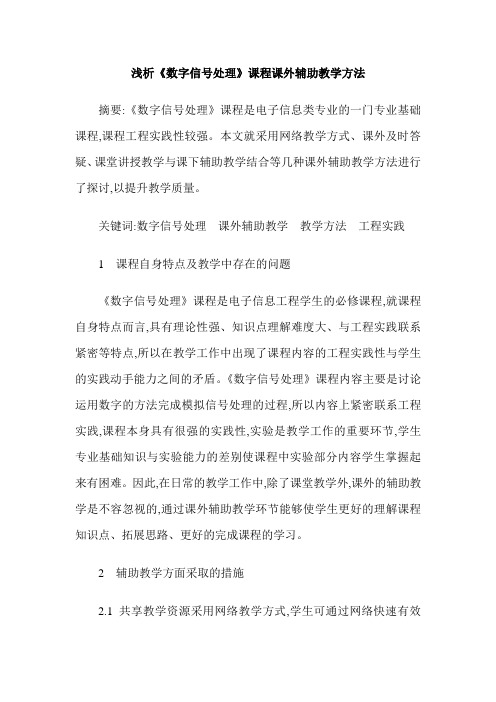

浅析《数字信号处理》课程课外辅助教学方法
浅析《数字信号处理》课程课外辅助教学方法摘要:《数字信号处理》课程是电子信息类专业的一门专业基础课程,课程工程实践性较强。
本文就采用网络教学方式、课外及时答疑、课堂讲授教学与课下辅助教学结合等几种课外辅助教学方法进行了探讨,以提升教学质量。
关键词:数字信号处理课外辅助教学教学方法工程实践1 课程自身特点及教学中存在的问题《数字信号处理》课程是电子信息工程学生的必修课程,就课程自身特点而言,具有理论性强、知识点理解难度大、与工程实践联系紧密等特点,所以在教学工作中出现了课程内容的工程实践性与学生的实践动手能力之间的矛盾。
《数字信号处理》课程内容主要是讨论运用数字的方法完成模拟信号处理的过程,所以内容上紧密联系工程实践,课程本身具有很强的实践性,实验是教学工作的重要环节,学生专业基础知识与实验能力的差别使课程中实验部分内容学生掌握起来有困难。
因此,在日常的教学工作中,除了课堂教学外,课外的辅助教学是不容忽视的,通过课外辅助教学环节能够使学生更好的理解课程知识点、拓展思路、更好的完成课程的学习。
2 辅助教学方面采取的措施2.1 共享教学资源采用网络教学方式,学生可通过网络快速有效地获得课程知识信息,对课程教学帮助极大首先,采用多媒体课件和板书相结合的教学方法授课方法,授课速度明显提高,与此同时学生出现无法做出完整的课堂笔记的现象,所以课前需要向学生及时提供课程课件。
其次,在教材中,课程背景知识介绍和学科发展阐述等内容论述简单,教师需要向学生及时提供相关知识。
再次,针对部分授课内容编写的MATLAB程序学生理解和掌握相关知识点,所以需要及时向学生提MATLAB程序;最后,习题和MATLAB仿真作业答案对知识点的理解都有所帮助,需要及时安排习题课,同时课程教学网站可实现上述教学资源的网络共享。
利用现代网络技术,督促学生访问国外着名大学的相关《数字信号处理》课程的网站,通过对比学习,寻找差距及时弥补,让学生认识到国内外本课程教学的不同侧重点,了解我们的教学条件并不比国外差,从而提高自信心和学习的动力。
