教科版2018-2019学年高中物理选修3-2第3章 传感器第3.4节练习含解析
2019-2020学年高中物理人教版选修3-2同步作业与测评：6.3 实验：传感器的应用 Word版含解析
第3节实验：传感器的应用对应学生用书P45一、选择题1．关于发光二极管，下列说法正确的是()A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光答案D解析发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，才可能发光，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能，故D正确。
2.(多选)如图所示电路中，电源电动势为E，内阻为r，R T为负温度系数热敏电阻，R为光敏电阻，闭合开关后，小灯泡L正常发光，由于环境条件改变(光照或温度)，发现小灯泡亮度变暗，则引起小灯泡变暗的原因可能是() A．温度不变，光照增强B．温度升高，光照不变C．温度降低，光照增强D．温度升高，光照减弱答案AC解析由题图可知，当光敏电阻阻值减小或热敏电阻阻值增大时，小灯泡L 都会变暗，结合光敏电阻及热敏电阻特性可知，A正确，B错误；若光敏电阻阻值减小的同时，热敏电阻的阻值增大，小灯泡L也会变暗，C正确；若热敏电阻阻值减小，光敏电阻阻值增大，则小灯泡变亮，D错误。
3．(多选)传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻。
热敏电阻阻值随温度变化的图线如图甲所示，图乙是由热敏电阻R T作为传感器制作的简单自动报警器的线路图。
则下列说法正确的是()A．为了使温度过高时报警器响铃，c应接在a处B．为了使温度过高时报警器响铃，c应接在b处C．若使启动报警的温度提高些，应将滑动变阻器滑片P向右移动D．如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器滑片P 都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路不能正常工作的原因可能是乙图中左边电源电压太低答案AD解析由热敏电阻随温度变化的图线可知，温度越高电阻越小，电流越大，电磁铁的引力越大，越能吸引弹簧向a运动，所以A正确，B错误；若使启动报警的温度提高些，即报警时热敏电阻阻值再小些，则滑动变阻器的阻值应再大些，滑片P向左移动，C错误；造成工作电路不能正常工作的原因可能是题图乙中左边电源电压太低，或者线圈的匝数太少，或者弹簧的劲度系数太大等，所以D正确。
(完整版)高中物理选修3-2课后习题答案及解释
电磁感应和楞次定律1. 答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈 c 不会产生感应电流；做加速运动则可以；2．答案：C详解：参考点电荷的分析方法，S 磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba 向的感应电流；3．答案：A详解：滑片从 a 滑动到变阻器中点的过程，通过 A 线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入，从固定接口流出种变化，此时通过R 点电流由c流向d;从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d o4．答案：B详解：aob 是一个闭合回路，oa 逆时针运动，通过回路的磁通量会发生变化，为了阻止这种变化，ob 会随着oa 运动;5．答案：A详解：开关在 a 时，通过上方的磁感线指向右，开关断开，上方的磁场要消失，它要阻止这种变化，就要产生向右的磁场来弥补，这时通过R2的电流从c指向d;开关合到b上时，通过上方线圈的磁场方向向左，它要阻止这种变化，就要产生向右的磁场来抵消，这时通过R2的电流仍从c指向d;6．答案：AC详解：注意地理南北极与地磁南北极恰好相反，用右手定则判断即可。
电磁感应中的功与能1．答案:C、D详解：ab 下落过程中，要克服安培力做功，机械能不守恒，速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能，速度达到稳定后，动能不再变化，其重力势能的减少全部转化为电阻增加的内能。
选CD2．答案：A详解：E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3．答案:B、C详解：开始重力大于安培力，ab 做加速运动，随着速度的增大，安培力增大，当安培力等于重力时，加速度为零；当速度稳定时达到最大，重力的功率为重力乘以速度，也在此时达到最大，最终结果是安培力等于重力，安培力不为0，热损耗也不为0.选BC4. 答案：(1) 5m/s。
2019-2020学年高中物理 6.2 传感器的应用课下作业(含解析)新人教版选修3-2

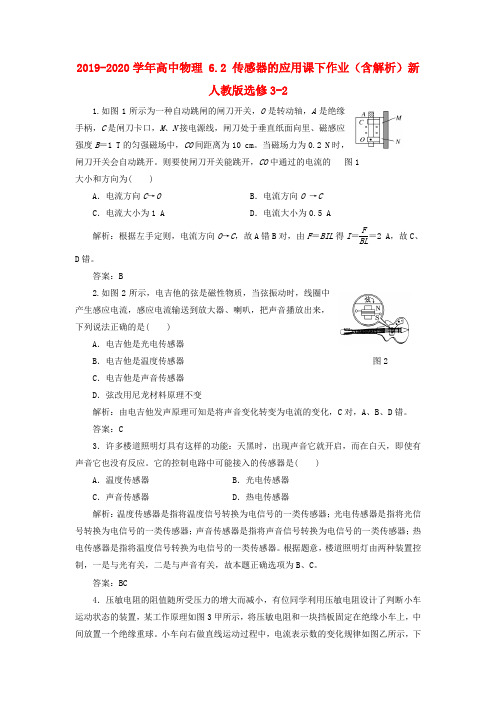

2019-2020学年高中物理 6.2 传感器的应用课下作业（含解析）新人教版选修3-21.如图1所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、磁感应强度B＝1 T的匀强磁场中，CO间距离为10 cm。
当磁场力为0.2 N时，闸刀开关会自动跳开。
则要使闸刀开关能跳开，CO中通过的电流的图1大小和方向为( )A．电流方向C→O B．电流方向O→CC．电流大小为1 A D．电流大小为0.5 A解析：根据左手定则，电流方向O→C，故A错B对，由F＝BIL得I＝FBL＝2 A，故C、D错。
答案：B2.如图2所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是( )A．电吉他是光电传感器B．电吉他是温度传感器图2C．电吉他是声音传感器D．弦改用尼龙材料原理不变解析：由电吉他发声原理可知是将声音变化转变为电流的变化，C对，A、B、D错。
答案：C3．许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没有反应。
它的控制电路中可能接入的传感器是( )A．温度传感器B．光电传感器C．声音传感器D．热电传感器解析：温度传感器是指将温度信号转换为电信号的一类传感器；光电传感器是指将光信号转换为电信号的一类传感器；声音传感器是指将声音信号转换为电信号的一类传感器；热电传感器是指将温度信号转换为电信号的一类传感器。
根据题意，楼道照明灯由两种装置控制，一是与光有关，二是与声音有关，故本题正确选项为B、C。
答案：BC4．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，某工作原理如图3甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示数的变化规律如图乙所示，下列判断正确的是( )图3A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动解析：在0～t1内，电流I恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动；在t1～t2内，电流I变大，压敏电阻阻值变小，压力变大，小车做变加速运动，A、B皆错。
2019-2020学年教科版物理选修3-2新素养同步练习：第三章 第1节 传感器 第2节 温度传感
姓名，年级：时间：1．下列说法错误的是（)A．干簧管是一种由磁场控制的开关B．楼道里的灯只有天黑时出现声音才亮,说明它的控制电路中只有声传感器C．光敏电阻能够把光信号转换成电信号D．负温度系数的热敏电阻在温度升高时电阻减小解析:选B.传感器是指将非电学量按照一定规律转换成电学量的元件，干簧管是在玻璃管内封入了两个软磁性材料制成的簧片，当有磁场靠近时，两个簧片被磁化而接通，起到了开关的作用，故选项A正确；楼道里的灯只有天黑时出现声音才亮说明了在它的控制电路中既有光传感器又有声传感器，故选项B错误;光敏电阻是用电阻率与光照强度有关的材料制成的，当其被光照射时，电阻将发生变化,故选项C正确；用半导体材料制作的热敏电阻，在温度升高时,导电能力增强,即电阻减小，故选项D正确．2．如图所示，将一个光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡,用光照射电阻时,表针自左向右偏角为θ;现用手掌挡住部分光线,表针的自左向右偏角为θ′，则可判断（)A．θ′＝θB．θ′〈θC．θ′〉θD．不能确定解析：选B。
光敏电阻的阻值随光照强度的增强而减小，用手掌挡住部分光线,阻值变大，指针自左向右的偏转角度变小．3．如图所示，在电路中接一段钨丝,闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器，下面的说法中不正确的是（)A．该传感器利用了钨丝的物理性质B．该传感器利用了钨丝电阻随温度变化而变化的特性C．该传感器能够把热学量（温度)转换为电学量(电阻）D．该传感器能够把电学量(电阻)转换为热学量（温度）解析：选D.由题目中的实验现象可知,钨丝的电阻随温度的升高而增大，随温度的降低而减小,利用该特性可以制成温度传感器，传感器能够把温度这个热学量转换为电阻这个电学量．故A、B、C正确，D错误．4．（多选）压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上,在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示,下列判断中正确的是（)A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做匀减速下降运动解析:选AB.甲图中电流表示数和静止时相等，故可能做匀速直线运动，A正确．乙图中电流表示数为2I0，且保持不变，故压敏电阻所受压力增大，电阻变小,物体超重,电梯可能匀加速上升，B正确．丙、丁图中电流表的示数随时间变化，故电梯的加速度是变化的，不可能是匀加速或匀减速，C、D错误．5．如图所示,将多用电表的选择开关置于“欧姆”挡,再将电表的两支表笔与一热敏电阻R t的两端相连，这时表针恰好指在刻度盘的正中间．若往R t上擦一些酒精，表针将向__________（填“左”或“右”）移动；若用吹风机将热风吹向电阻,表针将向__________（填“左”或“右”）移动．解析:若往R t上擦一些酒精，由于酒精蒸发吸热，热敏电阻R t温度降低,电阻值增大,所以电流减小，指针应向左偏；用吹风机将热风吹向电阻，电阻R t温度升高,电阻值减小,电流增大，指针向右偏．答案：左右一、单项选择题1．传感器广泛应用在我们的生产生活中，常用的计算机键盘就是一种传感器．如图所示,键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器．当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下,从而给出相应的信号．这种计算机键盘使用的是( ）A．温度传感器B．压力传感器C．磁传感器D．光传感器解析:选B。
最新高中物理选修3-2测试题全套及答案解析(教科版)
最新高中物理选修3-2测试题全套及答案解析(鲁科版) 本文档含本书的模块测试和期中,期末试题,共3套,带答案解析,适合测试和自我提高模块综合检测(时间：90分钟满分：100分)一、选择题(本题共10小题，每小题4分，共40分)1．如图1所示，电阻和面积一定的圆形线圈垂直放入匀强磁场中，磁场的方向垂直纸面向里，磁感应强度随时间的变化规律为B＝B0sin ωt.下列说法正确的是()图1A．线圈中产生的是交流电B．当t＝π/2ω时，线圈中的感应电流最大C．若增大ω，则产生的感应电流的频率随之增大D．若增大ω，则产生的感应电流的功率随之增大2．两个完全相同的灵敏电流计A、B，按图2所示的连接方式，用导线连接起来，当把电流计A的指针向左边拨动的过程中，电流计B的指针将()图2A．向左摆动B．向右摆动C．静止不动D．发生摆动，由于不知道电流计的内部结构情况，故无法确定摆动方向3．如图3甲所示，一矩形线圈放在随时间变化的匀强磁场内．以垂直线圈平面向里的磁场为正，磁场的变化情况如图乙所示，规定线圈中逆时针方向的感应电流为正，则线圈中感应电流的图象应为()图34．如图4所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场的过程中(磁场宽度大于金属球的直径)，则小球()图4A．整个过程匀速运动B．进入磁场的过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度5. 线框在匀强磁场中绕OO′轴匀速转动(由上向下看是逆时针方向)，当转到如图5所示位置时，磁通量和感应电动势大小的变化情况是()图5A．磁通量和感应电动势都在变大B．磁通量和感应电动势都在变小C．磁通量在变小，感应电动势在变大D．磁通量在变大，感应电动势在变小6.如图6所示的电路中，变压器是理想变压器．原线圈匝数n1＝600匝，装有0.5 A的保险丝，副线圈的匝数n2＝120匝，要使整个电路正常工作，当原线圈接在180 V的正弦交变电源上时，下列判断正确的是()A．副线圈可接耐压值为36 V的电容器B．副线圈可接“36 V,40 W”的安全灯两盏C．副线圈可接电阻为14 Ω的电烙铁D．副线圈可以串联一个量程为3 A的电流表，去测量电路中的总电流7．一交变电流的i－t图象如图7所示，由图可知()A．用电流表测该电流示数为10 2 AB．该交变电流的频率为100 HzC．该交变电流通过10 Ω的电阻时，电阻消耗的电功率为2 000 WD．该交变电流的电流瞬时值表达式为i＝102sin 628t A8．图8是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测量自感线圈的直流电压，在测量完毕后，将电路解体时应()A．先断开S1B．先断开S2C．先拆除电流表D．先拆除电阻R9．如图9所示的电路中，L为自感系数很大的电感线圈，N为试电笔中的氖管(启辉电压约70 V)，电源电动势约为10 V．已知直流电使氖管启辉时辉光只产生在负极周围，则()A．S接通时，氖管不会亮B．S接通时启辉，辉光在a端C．S接通后迅速切断时启辉，辉光在a端D．条件同C，辉光在b端10．如图10所示是一种延时开关，当S1闭合时，电磁铁将衔铁吸下，将C线路接通，当S1断开时，由于电磁作用，D将延迟一段时间才被释放，则()A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的开关S2，无延时作用D．如果断开B线圈的开关S2，延时将变长图6 图7图8图9图10二、填空题(本题共2小题，共20分)11．(5分)如图11所示，是一交流电压随时间变化的图象，此交流电压的有效值等于________V.12．(15分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值的大小已知，电压表视为理想电压表．图11(1)请根据图12，将图13中的实验器材连接成实验电路．图12图13(2)若电压表V2的读数为U0，则I＝________.姓名：________班级：________学号：________得分：________(3)实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.(4)实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.当滑动变阻器的电阻为某值时，实验一中的路端电压为 1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)图14三、计算题(本题共4小题，共40分)13．(8分)如图15所示，理想变压器原线圈Ⅰ接到220 V的交流电源上，副线圈Ⅱ的匝数为30，与一标有“12 V，12 W”的灯泡连接，灯泡正常发光．副线圈Ⅲ的输出电压为110 V，电流为0.4 A．求：图15(1)副线圈Ⅲ的匝数；(2)原线圈Ⅰ的匝数以及通过原线圈的电流．14．(10分)某发电站的输出功率为104kW，输出电压为4 kV，通过理想变压器升压后向80 km远处的用户供电．已知输电线的电阻率为ρ＝2.4×10－8Ω·m，导线横截面积为1.5×10－4 m2，输电线路损失的功率为输出功率的4%.求：(1)升压变压器的输出电压；(2)输电线路上的电压损失．15．(8分)如图16所示，光滑导轨MN、PQ在同一水平面内平行固定放置，其间距d＝1 m，右端通过导线与阻值R L＝8 Ω的小灯泡L相连，CDEF矩形区域内有方向竖直向下、磁感应强度B＝1 T的匀强磁场，一质量m＝50 g、阻值为R＝2 Ω的金属棒在恒力F作用下从静止开始运动x＝2 m后进入磁场恰好做匀速直线运动．(不考虑导轨的电阻，金属棒始终与导轨垂直并保持良好接触)．求：图16(1)恒力F的大小；(2)小灯泡发光时的电功率．16．(14分)如图17所示，在坐标xOy平面内存在B＝2.0 T的匀强磁场，OA与OCA为置于竖直平面内的光滑金属导轨，其中OCA满足曲线方程x＝0.50sin π5y m，C为导轨的最右端，导轨OA与OCA相交处的O点和A点分别接有体积可忽略的定值电阻R1和R2，其中R1＝4.0 Ω、R2＝12.0 Ω.现有一足够长、质量m＝0.10 kg的金属棒MN在竖直向上的外力F作用下，以v＝3.0 m/s的速度向上匀速运动，设棒与两导轨接触良好，除电阻R1、R2外其余电阻不计，g取10 m/s2，求：图17(1)金属棒MN在导轨上运动时感应电流的最大值；(2)外力F的最大值；(3)金属棒MN滑过导轨OC段，整个回路产生的热量．模块综合检测 答案1．ACD [线圈中产生的感应电流的规律和线圈在匀强磁场中匀速运动时一样，都是正(余)弦交变电流．由规律类比可知A 、C 、D 正确．]2．B [因两表的结构完全相同，对A 来说就是由于拨动指针带动线圈切割磁感线产生感应电流，电流方向应用右手定则判断；对B 表来说是线圈受安培力作用带动指针偏转，偏转方向应由左手定则判断，研究两表的接线可知，两表串联，故可判定电流计B 的指针向右摆动．]3．B [0～t 1时间内，磁场均匀增强，穿过线圈的磁通量均匀增大，产生的感应电流大小不变，由楞次定律知电流方向为逆时针；同理，t 1～t 2时间内无电流，t 2～t 4时间内有顺时针大小不变的电流．]4．D [小球进出磁场时，有涡流产生，要受到阻力，故穿出时的速度一定小于初速度．]5．D [由题图可知，Φ＝Φm cos θ，e ＝E m sin θ，所以磁通量变大，感应电动势变小．]6．BD [根据输入电压与匝数关系，有U 1U 2＝n 1n 2，解得U 2＝n 2n 1U 1＝120600×180 V ＝36 V ．根据保险丝熔断电流，有P 2＝P 1＝I 1U 1＝0.5×180 W ＝90 W ．根据正弦交变电流有效值与最大值间的关系，有U 2m ＝2U 2＝36 2 V ．允许副线圈通过的最大电流有效值为I 2＝n 1n 2I 1＝600120×0.5 A ＝2.5 A ．负载电阻是最小值R ＝U 2I 2＝362.5 Ω＝14.4 Ω.根据以上数据，得B 、D 正确．] 7．BD8．B [S 1断开瞬间，L 中产生很大的自感电动势，若此时S 2闭合，则可能将电压表烧坏，故应先断开S 2.]9．AD [接通时电压不足以使氖管发光，迅速切断S 时，L 中产生很高的自感电动势，会使氖管发光，b 为负极，辉光在b 端．故A 、D 项正确．]10．BC [如果断开B 线圈的开关S 2，那么在S 1断开时，该线圈中会产生感应电动势，但没有感应电流，所以无延时作用．]11．50 2解析 题图中给出的是一方波交流电，周期T ＝0.3 s ，前T 3时间内U 1＝100 V ，后2T3时间内U 2＝－50V ．设该交流电压的有效值为U ，根据有效值的定义，有U 2R T ＝U 21R ·⎝⎛⎭⎫T 3＋U 22R ·⎝⎛⎭⎫23T ，代入已知数据，解得U＝50 2 V.12．(1)实验电路如下图所示(2)U 0R 0 (3)不是 0.295(0.293～0.297) 2.67(2.64～2.70) (4)0.068(0.060～0.070) 解析 (1)略．(2)根据欧姆定律可知I ＝U 0R 0(3)路端电压U ＝E －Ir ，若r 为常数，则U —I 图为一条不过原点的直线，由曲线a 可知电池内阻不是常数；当U ＝0时的电流为短路电流，约为295 μA ＝0.295 mA ；当电流I ＝0时路端电压等于电源电动势E 、约为2.67 V.(4)实验一中的路端电压为U 1＝1.5 V 时电路中电流为I 1＝0.21 mA ，连接a 中点(0.21 mA,1.5 V)和坐标原点，此直线为此时对应滑动变阻器阻值的外电路电阻(定值电阻)的U —I 图，和图线b 的交点为实验二中的路端电压和电路电流，如下图，电流和电压分别为I ＝97 μA ，U ＝0.7 V ，则外电路消耗功率为P ＝UI ＝0.068 mW.13．(1)275匝 (2)550匝 0.25 A解析 理想变压器原线圈两端电压跟每个副线圈两端电压之比都等于原、副线圈匝数之比．由于有两个副线圈，原、副线圈中的电流跟它们的匝数并不成反比，但输入功率等于输出的总功率．(1)已知U 2＝12 V ，n 2＝30；U 3＝110 V 由U 2U 3＝n 2n 3，得n 3＝U 3U 2n 2＝275匝； (2)由U 1＝220 V ，根据U 1U 2＝n 1n 2，得n 1＝U 1U 2n 2＝550匝由P 1＝P 2＋P 3＝P 2＋I 3U 3＝56 W ，得I 1＝P 1U 1＝0.25 A14．(1)8×104 V (2)3.2×103 V解析 (1)导线电阻r ＝ρ2l S ＝2.4×10－8×2×80×1031.5×10－4Ω＝25.6 Ω输电线路上损失的功率为输出功率的4%，则4%P ＝I 2r 代入数据得I ＝125 A由理想变压器P 入＝P 出及P ＝UI 得输出电压U ＝P I ＝107125 V ＝8×104 V(2)输电线路上的电压损失 U ′＝Ir ＝125×25.6 V ＝3.2×103 V 15．(1)0.8 N (2)5.12 W 解析 (1)对导体棒由动能定理得Fx ＝12m v 2因为导体棒进入磁场时恰好做匀速直线运动所以F ＝BId ＝B Bd vR ＋R Ld代入数据，根据以上两式方程可解得：F ＝0.8 N ，v ＝8 m/s(2)小灯泡发光时的功率P L ＝⎝ ⎛⎭⎪⎫Bd v R ＋R L 2·R L ＝5.12 W 16．(1)1.0 A (2)2.0 N (3)1.25 J解析 (1)金属棒MN 沿导轨竖直向上运动，进入磁场中切割磁感线产生感应电动势．当金属棒MN 匀速运动到C 点时，电路中感应电动势最大，产生的感应电流最大．金属棒MN 接入电路的有效长度为导轨OCA 形状满足的曲线方程中的x 值．因此接入电路的金属棒的有效长度为L ＝x ＝0.5sin π5y ，L m ＝x m＝0.5 m ，由E m ＝BL m v ，得E m ＝3.0 V ，I m ＝E m R 并，且R 并＝R 1R 2R 1＋R 2，解得I m ＝1.0 A(2)金属棒MN 匀速运动的过程中受重力mg 、安培力F 安、外力F 外作用，金属棒MN 运动到C 点时，所受安培力有最大值，此时外力F 有最大值，则F 安m ＝I m L m B ，F 安m ＝1.0 N ， F 外m ＝F 安m ＋mg ，F 外m ＝2.0 N.(3)金属棒MN 在运动过程中，产生的感应电动势e ＝3.0sin π5y ，有效值为E 有＝E m2.金属棒MN 滑过导轨OC 段的时间为tt ＝y Oc v ，y ＝52 m ，t ＝56 s滑过OC 段产生的热量 Q ＝E 2有R 并t ，Q ＝1.25 J.期中综合检测(时间：90分钟 满分：100分)一、选择题(本题共10小题，每小题4分，共40分) 1．与x 轴夹角为30°的匀强磁场的磁感应强度为B ，如图1所示，长为L 的金属杆在匀强磁场中运动时始终与xOy 平面垂直(图中小圆为其截面)，以下哪些情况一定能在杆中获得方向相同、大小为BL v 的感应电动势( )图1①杆以2v 速率向＋x 方向运动 ②杆以速率v 垂直磁场方向运动③杆以速率233v 沿＋y 方向运动 ④杆以速率233v 沿－y 方向运动A ．①和②B ．①和③C ．②和④D ．①和④2．两个闭合的金属环穿在一根光滑的绝缘杆上，如图2所示，当条形磁铁的S 极自右向左插向圆环时，环的运动情况是( )图2A ．两环同时向左移动，间距增大B ．两环同时向左移动，间距变小C ．两环同时向右移动，间距变小D ．两环同时向左移动，间距不变3．如图3所示，MSNO 为同一根导线制成的光滑导线框，竖直放置在水平方向的匀强磁场中，OC 为一可绕O 轴始终在轨道上滑动的导体棒，当OC 从M 点无初速度释放后，下列说法中正确的是( )图3A ．由于无摩擦存在，导体棒OC 可以在轨道上往复运动下去B ．导体棒OC 的摆动幅度越来越小，机械能转化为电能 C ．导体棒OC 在摆动中总受到阻碍它运动的磁场力D ．导体棒OC 只有在摆动加快时才受到阻碍它运动的磁场力4．一无限长直导体薄板宽为l ，板面与z 轴垂直，板的长度方向沿y 轴，板的两侧与一个电压表相接，如图4所示，整个系统放在磁感应强度为B 的均匀磁场中，B 的方向沿z 轴正方向．如果电压表与导体平板均以速度v 向y 轴正方向移动，则电压表指示的电压值为( )图4A ．0 B.12v Bl C ．v Bl D ．2v Bl5．如图5甲所示，光滑导体框架abcd 水平放置，质量为m 的导体棒PQ 平行于bc 放在ab 、cd 上，且正好卡在垂直于轨道平面的四枚光滑小钉之间，回路总电路为R ，整个装置放在垂直于框架平面的变化的磁场中，磁场的磁感应强度B 随时间t 的变化情况如图乙所示(规定磁感应强度方向向上为正)，则在时间0～t 内，关于回路内的感应电流I 及小钉对PQ 的弹力N ，下列说法中正确的是( )图5A ．I 的大小是恒定的B ．I 的方向是变化的C ．N 的大小是恒定的D ．N 的方向是变化的6．铁路上使用一种电磁装置向控制中心传输信号，以确定火车的位置．有一种磁铁能产生匀强磁场，被安装在火车首节车厢下面，如图6所示(俯视图)，当它经过安装在两铁轨之间的线圈时，便会产生一种电信号被控制中心接收到．当火车以恒定的速度v 通过线圈时，下面四个选项中的图象能正确表示线圈两端的电压随时间变化的关系是( )图67．如图7所示，线圈的自感系数L 和电容器的电容C 都很小(如：L ＝1 mH ，C ＝200 pF)，此电路的作用是( )图7A ．阻直流、通交流，输出交流B ．阻交流、通直流、输出直流C ．阻低频、通高频、输出高频交流D ．阻高频、通低频、输出低频交流和直流8．有一边长为L 的正方形导线框，质量为m ，由高度H 处自由下落，如图8所示，其下边ab 进入匀强磁场区域后，线圈开始减速运动，直到其上边cd 刚好穿出磁场时，速度减为ab 边刚进入磁场时速度的一半，此匀强磁场的宽度也是L ，线框在穿过匀强磁场的过程中产生的电热是( )图8A ．2mgLB ．2mgL ＋mgHC ．2mgL ＋34mgHD ．2mgL ＋14mgH9．如图9所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直于导轨所在的平面向里，金属棒ab 可沿导轨自由滑动，导轨一端跨接一个定值电阻R ，导轨电阻不计，现将金属棒沿导轨由静止向右拉．若保持拉力恒定，当速度为v 时，加速度为a 1，最终以速度2v 做匀速运动；若保持拉力的功率恒定，当速度为v 时，加速度为a 2，最终也以速度2v 做匀速运动，则( )图9A ．a 2＝a 1B ．a 2＝2a 1C ．a 2＝3a 1D ．a 2＝4a 1 10．在生产实际中，有些高压直流电路含有自感系数很大的线圈，当电路中的开关S 由闭合到断开时，线圈中产生很高的自感电动势，使开关S 处产生电弧，危及操作人员的人身安全．为了避免电弧的产生，可在线圈处并联一个元件，如图所示的方案中可行的是( )题号12345678910答案二、填空题(本题共2小题，共12分)11．(6分)如图10所示，两水平放置的金属板相距为d，用导线与一个n匝线圈连接，线圈置于方向竖直向上的变化磁场中．若金属板间有一质量m、带电荷量＋q的微粒恰好处于平衡状态，则磁场的变化情况是________，磁通量的变化率为________．12．(6分)由于国际空间站的运行轨道上各处的地磁场强弱及方向均有所不同，所以在运行过程中，穿过其外壳地磁场的磁通量将不断变化，这样将会导致________产生，从而消耗空间站的能量．为了减少这类损耗，国际空间站的外壳材料的电阻率应尽可能选用______(填“大”或“小”)一些的．图10姓名：________班级：________学号：________得分：________三、计算题(本题共4小题，共48分)13．(10分)如图11所示，电阻为r0的金属棒OA以O为轴可以在电阻为4r0的圆环上滑动，外电阻R1＝R2＝4r0，其他电阻不计．如果OA棒以某一角速度匀速转动时电阻R1的电功率最小值为P0，求OA 棒匀速转动的角速度．图1114．(12分)两根光滑的长直金属导轨MN、M′N′平行置于同一水平面内，导轨间距为l，电阻不计，M、M′处接有如图12所示的电路，电路中各电阻的阻值均为R，电容器的电容为C.长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中．ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为s的过程中，整个回路中产生的焦耳热为Q.求：图12(1)ab运动速度v的大小；(2)电容器所带的电荷量q.15．(10分)光滑平行金属导轨长L ＝2.0 m ，两条导轨之间的距离d ＝0.10 m ，它们所在的平面与水平方向之间的夹角θ＝30°，导轨上端接一个阻值为R ＝0.80 Ω的电阻，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B ＝0.4 T ，有一金属棒ab 其质量m ＝500 g ，垂直放在导轨的最上端，如图13所示．当ab 从最上端由静止开始滑下，直到滑离轨道时，电阻R 上放出的热量Q ＝1 J ，g ＝10 m/s 2，求ab 在下滑的过程中，通过R 上的最大电流．图1316．(16分)如图14所示，abcd 为静止于水平面上宽度为L 、长度很长的U 形金属滑轨，bc 边接有电阻R ，其他部分电阻不计．ef 为一可在滑轨平面上滑动、质量为m 的均匀金属棒．现金属棒通过一水平细绳跨过定滑轮，连接一质量为M 的重物，一匀强磁场B 垂直滑轨平面．重物从静止开始下落，不考虑滑轮的质量，且金属棒在运动过程中均保持与bc 边平行．忽略所有摩擦力．则：图14(1)当金属棒做匀速运动时，其速率是多少？(忽略bc 边对金属棒的作用力)；(2)若重物从静止开始至匀速运动时下落的总高度为h ，求这一过程中电阻R 上产生的热量．期中综合检测 答案1．D [根据E ＝BLv sin θ可知四种情况下产生的感应电动势均为BLv ，再由右手定则判断四种情况下电流的方向，符合题意的是D.]2．B [由楞次定律可知，两金属环将向左运动，来阻碍穿过它们的磁通量的增加．另外，两金属环中会产生同方向的感应电流，因此它们还会因相互吸引而靠近．]3．BC [导体棒OC 在摆动时，OCSN 组成的闭合回路的磁通量不断变化，回路中产生感应电流，使导体棒摆动时的机械能转化为电能，故A 错误，B 正确；无论导体棒向哪个方向运动，安培力总是阻碍其运动，故C 正确，D 错误．]4．A [整个金属板在切割磁感线，相当于是个边长为l 的导线在切割磁感线，而连接电压表的边也在切割磁感线，这两个边是并联关系，整个回路中电流为零，所以电压表测得的数值为0.]5．AD [由E ＝ΔB Δt ·S ，ΔBΔt 恒定，所以回路中感应电动势E 恒定，I 的大小和方向均恒定，A 正确，B错误；水平方向，导体棒PQ 受力平衡，由N ＝F 安＝BIL 可知，N 将随B 的大小和方向的变化而变化，故C 错误，D 正确．]6．C [当火车下面的磁场刚接触线圈时，线圈中有一边切割磁感线，产生的感应电动势为E ＝BLv ；当磁场完全进入时，穿过线圈的磁通量不发生变化，无感应电动势；当磁场要离开线圈时，线圈中又有另一边在切割磁感线，产生感应电动势E ＝BLv .根据右手定则判断知，两段时间内产生的感应电动势方向相反．故选项C 正确．]7．D [因自感系数L 很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺利通过线圈，电容器并联在电路中，起旁路作用，因电容C 很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，被它旁路，最终输出的是低频交流和直流．]8．C [线圈穿过磁场的过程中，由动能定理2mgL －W F ＝12m (v 2)2－12m v 2，而v 2＝2gH ；则产生的电热为Q ＝W F ＝2mgL ＋34mgH .]9．C [第一种模式拉动时，设拉力为F ，由于最终速度为2v ，即匀速，有F ＝BI 1L ，I 1＝BL 2vR，所以F ＝2B 2L 2v R，当速度是v 时ab 棒所受安培力为F 1.同理可得F 1＝B 2L 2vR，此时的加速度为a 1.由牛顿第二定律得F －F 1＝ma 1.联立以上各式得a 1＝B 2L 2vmR.第二种模式拉动时，设外力的恒定功率为P ，最终的速度也是2v ，由能量关系可知P ＝I 21R ＝4B 2L 2v 2R .速度为v 时，ab 棒所受的外力为F 2，有P ＝F 2v ，此时的加速度为a 2，ab 棒所受的安培力仍为F 1，根据牛顿第二定律得F 2－F 1＝ma 2，联立有关方程可以解得a 2＝3B 2L 2vmR，所以有a 2＝3a 1.]10．D [在D 选项中，S 闭合，二极管不导通，线圈中有由小到大的电流，稳定后电流保持不变；断开S ，二极管与线圈L 构成回路，二极管处于导通状态，可避免开关S 处产生电弧．]11．均匀减弱 mgdnq解析 微粒处于平衡状态表明电场稳定，电压稳定，故B 应均匀变化，又由楞次定律知，B 应减弱．由q U d ＝mg 又由U ＝E ＝n ΔΦΔt 得ΔΦΔt ＝mgd nq . 12．涡流 大解析 穿过空间站外壳的磁通量发生变化，金属材料的外壳中将自成回路，产生感应电流．为了降低这个损耗，应让产生的感应电流越小越好，也就是说，材料的电阻率越大越好．第一个空可填“涡流”或“电磁感应”；第二个空填“大”．13.8P 0r 0BL 2解析 OA 棒转动时感应电动势为E ＝12BL 2ω，等效电路如图所示，棒转动时，R 1的功率变化，当棒的A 端处于环的最上端时，环的电阻最大，此时r 1＝r 2＝2r 0，总电阻为R ＝r 0＋r 1r 2r 1＋r 2＋R 1R 2R 1＋R 2＝4r 0，R 1的最小功率为P 0＝⎝⎛⎭⎫E 2R 2R 1＝B 2L 4ω264r 0，解得ω＝8P 0r 0BL 2.14．(1)4QR B 2l 2s (2)CQRBls解析 (1)设ab 上产生的感应电动势为E ，回路中电流为I ，ab 运动距离s ，所用的时间为t ，则有 E ＝Bl v I ＝E 4R v ＝s tQ ＝I 2(4R )t由上述方程得v ＝4QRB 2l 2s(2)设电容器两极板间的电势差为U ，则有U ＝IR 电容器所带电荷量q ＝CU解得q ＝CQRBls15．0.174 A解析 棒ab 在导轨的最上端由静止下滑的过程中，开始一段时间内，速度逐渐增大，回路产生的感应电流也逐渐增大，ab 所受安培力逐渐增大，ab 所受的的合力逐渐减小，加速度也逐渐减小．可能出现两种情况，一种情况是ab 棒离开导轨前，加速度已减为0，这时以最大速度匀速下滑；另一种情况是ab 棒离开导轨时，ab 仍然有加速度．根据题中条件，无法判定ab 离开导轨时，是否已经达到匀速下滑的过程．但无论哪种情况，ab 离开导轨时的速度，一定是运动过程中的最大速度，求解运动过程不太清楚的问题，用能量守恒比较方便．设ab 棒离开导轨时的速度为v m ，由能量守恒定律得mgL sin θ＝12m v 2m＋Q ，上式表明，ab 在下滑过程中，重力势能的减少量，等于ab 离开导轨时的动能和全过程中产生的热量的总和，由上式可得v m ＝ 2mgL sin 30°－2Qm＝2×0.5×10×2×0.5－2×10.5m/s＝4 m/s最大感应电动势E m ＝B ⊥d v m ，B ⊥是B 垂直ab 棒运动速度方向上的分量，由题图可知B ⊥＝B cos 30°， E m ＝B ⊥d v m ＝Bd v m cos 30°＝0.4×0.1×4×32V ＝0.139 V 最大电流I m ＝E m R ＝0.1390.8A ＝0.174 A. 16．(1)MgRB 2L 2 (2)Mg [2hB 4L 4－(M ＋m )MgR 2]2B 4L 4解析 视重物M 与金属棒m 为一系统，使系统运动状态改变的力只有重物的重力与金属棒受到的安培力．由于系统在开始的一段时间里处于加速运动状态，由此产生的安培力是变化的，安培力做功属于变力做功．系统的运动情况分析可用简图表示如下：棒的速度v ↑BL v ,棒中产生的感应电动势E ↑E /R,通过棒的感应电流I ↑――→BIL棒所受安培力F安↑――→Mg －F 安棒所受合力F 合↓――→F 合/(M ＋m )棒的加速度a ↓.(1)当金属棒做匀速运动时，金属棒受力平衡，即当a ＝0时，有Mg －F 安＝0，又F 安＝BIL ，I ＝E R ，E ＝BL v ，解得v ＝MgRB 2L 2(2)题设情况涉及的能量转化过程可用简图表示如下： M 的重力势能−−−−→重力做功⎣⎢⎢⎡系统匀速运动时的动能被转化的动能――→安培力做负功电能――→电流做功内能，由能量守恒定律有Mgh ＝(M ＋m )v 22＋Q ，解得Q ＝Mg [2hB 4L 4－(M ＋m )MgR 2]2B 4L 4.期末综合检测(时间：90分钟 满分：100分)一、选择题(本题共10小题，每小题4分，共40分)图11．铜质金属环从条形磁铁的正上方由静止开始下落，如图1所示，在下落过程中，下列判断中正确的是( )A ．金属环机械能守恒B ．金属环动能的增加量小于其重力势能的减少量C ．金属环的机械能先减小后增大D ．磁铁对桌面的压力始终大于其自身的重力2．如图2所示，一宽40 cm 的匀强磁场区域，磁场方向垂直纸面向里．一边长为20 cm 的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v ＝20 cm/s 通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t ＝0，在以下四个图线中，正确反映感应电流随时间变化规律的是( )图23．如图3所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的12.磁场垂直穿过粗金属环所在区域，当磁感应强度随时间均匀变化时，在粗环内产生的感应电动势为E ，则a 、b 两点间的电势差为( )图3A.12EB.13EC.23E D ．E 4．如图4甲、乙所示的电路中，电阻R 和自感线圈L 的电阻值都很小，且小于灯泡S 的电阻，接通K ，使电路达到稳定，灯泡S 发光，则( )图4A ．在甲图中，断开K 后，S 将逐渐变暗B ．在甲图中，断开K 后，S 将先变得更亮，然后才变暗C ．在乙图中，断开K 后，S 将逐渐变暗D ．在乙图中，断开K 后，S 将先变得更亮，然后才变暗5．如图5所示，在闭合铁芯上绕着两个线圈M 和P ，线圈P 与电流表构成闭合回路，若在t 1至t 2这段时间内，观察到通过电流表的电流方向自上向下(即为由c 经电流表至d )，则可判断出线圈M 两端的电势差U ab 随时间t 的变化情况可能是下图中的( )图56．多数同学家里都有调光台灯、调速电风扇．过去是用变压器来实现上述调节的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或电风扇转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的．如图6所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦交流电的每一个12周期中，前面的14被截去，调节台灯上旋钮可以控制截去多少，从而改变电灯上的电压．则现在电灯上的电压为( )。
2018_2019学年高中物理第三章磁场专题3.4通电导线在磁场中受到的力课时同步试题新人教版选修3_1
第4节通电导线在磁场中受到的力1．关于磁场方向、电流方向、安培力方向三者之间的关系，说法正确的是A．磁场方向、电流方向、安培力方向三者之间总是互相垂直B．磁场方向一定与安培力方向垂直，但电流方向不一定与安培力方向垂直C．磁场方向不一定与安培力方向垂直，但电流方向一定与安培力方向垂直D．磁场方向不一定与电流方向垂直，但安培力方向一定既与磁场方向垂直，又与电流方向垂直【答案】D2．（2018·浙江新高考选考科目）在城市建设施工中，经常需要确定地下金属管线的位置，如图所示，有一种探测方法是，首先给金属长直管线上同上电流，再用可以测量磁场强弱、方向的仪器进行一下操作：①用测量仪在金属管线附近的水平地面上找到磁场的最强的某点，记为a；②在a点附近的地面上，找到与a点磁感应强度相同的若干点，将这些点连成直线EF；③在地面上过a点垂直于EF的直线上，找到磁场方向与地面夹角为45°的b、c两点，测得b、c两点距离为L，由此可确定金属管线A．平行于EF，深度为B．平行于EF，深度为LC．垂直于FE，深度为D．垂直于EF，深度为L【答案】A【解析】根据通电直导线产生的磁场特点：距离电流越近，产生的磁场强度越大，则a 点距离管线最近，EF上的点均是距离管线最近的点，管线在EF的正下方，与EF平行；根据安培定则做出管线产生磁场的横截面图示：则由几何关系可以确定a到管线的距离为，故A正确，BCD错误。
3．如图所示，一通电直线导线与匀强磁场方向垂直，导线所受安培力的方向A．向上B．向下C．垂直纸面向外D．垂直纸面向里【答案】D4．（2018·江西省浮梁一中高考冲刺训练）“极光”是由太阳发射的高速带电粒子受地磁场的影响，进入两极附近时，撞击并激发高空中的空气分子和原子发光引起的。
假如我们在北极地区忽然发现正上方的某一高空出现了射向地球的、沿逆时针方向生成的紫色弧状极光（显示带电粒子的运动轨迹），考虑大气的阻力。
【高考复习强化】2019学年高中物理 第三章 传感器章末知识整合(含解析)粤教版选修3-2
【金版学案】2015-2016学年高中物理 第三章 传感器章末知识整合粤教版选修3-2压力传感器是将力信号转换为电信号的一类传感器，这类问题一般要结合牛顿运动定律的应用．例1起跳摸高是学生常进行的一项活动，竖直起跳的时间和平均蹬地力的大小能够反映学生在起跳摸高中的素质．为了测定竖直起跳的时间和平均蹬地力的大小，老师在地面上安装了一个压力传感器，通过它可以在计算机上绘出平均压力与时间的关系图象．小亮同学身高1.72 m ，站立时举手达到2.14 m ，他弯曲两腿，做好起跳的准备，再用力蹬地竖直跳起，测得他对传感器的压力F 与时间t 的关系图象如图所示．已知图中网格间距相等，不计空气阻力，取g ＝10 m/s 2.求小亮同学起跳摸高的最大高度约为多少？解析：从图可知小亮质量为60 kg ；蹬地作用力为1 050 N ，加速离开地面时间为0.4 s. 设他蹬的过程中的平均加速度大小为a ，根据牛顿第二定律得：F －mg ＝ma ，a ＝F －mg m ＝1 050－60060m/s 2＝7.5 m/s 2. 小亮离开地面时获得的速度约为：v ＝at ＝3.0 m/s ，离开地面后做竖直上抛运动上升的高度为：h ′＝v 22g ＝322×10m ＝0.45 m. 摸高约为：H ＝h ′＋h 0＝2.59 m.答案：2.59 m例2 (2013·中山模拟)(多选)压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断升降机运动状态的装置，其工作原理图如图所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动过程的某一段时间内，发现电流表的示数I 变大，且I 大于升降机静止时电流表的示数I 0，在这段时间内( )A ．升降机可能匀速上升B ．升降机可能在匀减速上升C ．升降机一定处于失重状态D ．通过压敏电阻的电流一定比电梯静止时大解析：由于I >I 0，故电路路端电压增大，压敏电阻阻值变大，所受压力减小，升降机失重，通过压敏电阻的电流减小，故B 、C 两项正确，A 、D 两项错误．答案：BC温度传感器是指将温度信号转换成电信号的一类传感器，一般有两类：一类是随温度变化引起传感器中某个组件形状的变化(如热胀冷缩)达到转换信号的目的；还有一类是随温度变化引起电阻的变化，如半导体材料中热敏电阻随温度升高电阻减小，达到转换信号的目的．例3 电饭锅中的温度传感器主要元件是感温铁氧体，它的特点是：常温下具有铁磁性，能够被磁铁吸引，但是上升到约103 ℃时，就失去了磁性，不能被磁体吸引了．这个温度在物理学中称为该材料的“居里温度”或“居里点”．如下图所示是电饭煲的电路图，S 1是一个控温开关，手动闭合后，当此开关温度达到居里点(103 ℃)时，会自动断开．S 2是一个自动控温开关，当温度低于70 ℃时会自动闭合；温度高于80 ℃时，会自动断开．红灯是加热时的指示灯，黄灯是保温时的指示灯．分流电阻R 1＝R 2＝500 Ω，加热电阻丝R 3＝50 Ω，两灯电阻不计．(1)计算加热和保温两种状态下，电饭煲消耗的电功率之比．(2)简要回答，如果不闭合开关S 1，能将饭煮熟吗？解析：(1)加热时电饭煲消耗的电功率P 1＝U 2R 并，保温时电饭煲消耗的电功率为P 2＝U 2（R 1＋R 并）且R 并＝R 2R 3R 2＋R 3＝500×50500＋50 Ω＝50011 Ω，从而有P 1P 2＝R 1＋R 并R 并＝500＋5001150011＝121. (2)如果不闭合开关S 1，开始S 2总是闭合的，R 1被短路，功率为P 1，当温度上升到80 ℃时，自动断开，功率降为P 2，温度降低到70 ℃，S 2自动闭合．温度只能在70 ℃～80 ℃之间变化，不能把水烧开，不能煮熟饭．答案：(1)12∶1 (2)见解析例4 如右图所示为用热敏电阻R 和继电器L 等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器(图中未画出)相连接．则( )A ．当温度降低到某一数值，衔铁P 将会被吸下B ．当温度升高到某一数值，衔铁P 将会被吸下C ．工作时，应该把恒温箱内的加热器接在C 、D 端D ．工作时，应该把恒温箱内的加热器接在A 、B 端解析：当温度降低，热敏电阻的阻值增大，电路中电流减小，继电器磁性减弱，衔铁P 不动，反之，衔铁P 动，被吸下，A 错、B 对；可以判断，应该把恒温箱内的加热器接在A 、B 端，这样才能实现恒温．答案：BD例5 硅光电池是一种可将光能转换为电能的器件．某同学用图甲所示电路探究硅光电池的路端电压U 与总电流I 的关系．图中R 0为已知定值电阻，电压表视为理想电压表．(1)请根据图甲，用笔画线代替导线将图乙中的实验器材连接成实验电路．(2)该同学给硅光电池一固定的光照强度，通过改变滑动变阻器来增加电路的电流，从而根据两个电压表读出许多组电压值，再把V 2表的示数与已知电阻R 0的阻值相除折算成许多个电流值，描绘出如图丙所示的UI 图线，则根据该图线可以说明硅光电池的内电阻随电路电流的增大而________(填“增大”或“减小”)．解析：(1)实物连图如右图所示：(2)根据电源的内阻等于图线的斜率的绝对值可知：硅光电池的内电阻随电路电流的增大而增大．答案：见解析时间都去哪儿了？“时间去哪儿了？”是当下最流行的一句话，又被称“马年第一问”．乍一问，很多人都会语塞：“哎妈呀，我也不知道呀！”时间去哪儿了，也是科学家永远追崇的课题，很多科研团队发现了时间的奥秘．世界著名的物理学家、心理学家、生物学家，用多个实验告诉大家：支配所有人的时间，从未有人触碰过的时间，就在那儿．理论物理学家：时间从脑子里“漏掉”了“您的时间都去哪儿了？”纽约城市大学研究生中心的理论物理学教授，世界著名物理学家加来道雄先生，做过一个实验．他请街上不同年龄段的志愿者们，随机做了一个测试：用自己的方式，预测1分钟时间，再跟实验人员的码表核对．结果是：年轻人算的时间比较快，通常还没有到1分钟，他们就认为已经到1分钟的时间了；而年长的人，他们通常过了1分钟后，才觉得这是1分钟的容量．对年长的人来讲，时间就这么“漏”掉了．这也是我们大多数人的感受：上了年纪之后，不知道时间去哪儿了．科学家证明，“时间如白驹过隙”这种体验，并不是飘缈的第六感，而是实实在在受到身体器官控制的——人体内有一只计时器，即便你脱离时钟，仍然能感觉到时间在走．美国杜克大学脑神经科学教授华伦梅克带领团队，做了一项研究：他们请被试人员躺进光电子扫描器中，将一些计算时间的问题抛给他们，观察他们脑区的活动状态．团队发现，每个人的大脑里，有一个“秒表”在起作用．大脑的前面部位，是“秒表”的工作区域，细胞以有规律的方式跳动着，如钟表一样的“滴答滴”，进行神经化学反应．这个过程在人不知情的情况下，持续进行，幻化成我们的感觉，就是时间不停地流逝．那个1分钟的实验表明，随着年纪的增长，大脑内部的时钟变慢了，也就是“滴答滴”的节奏，渐行渐远了．心理学家：时间确实可以“多”出来那么我们想知道，我们可以让时间慢一点走吗？好消息是，科学家认为这是肯定的．心理学家验证了：让时间变慢，我们有可能控制它．心理学家大卫·伊格尔曼博士，进行了一项冒险实验．前来做志愿者的，是一个叫杰西的青年．科学家们制作了一个感知计时器，电子屏幕上，数字在规律地、非常快地“闪”，在正常情况下，人的大脑没法确定这上面的数字．杰西站在平地上的时候看，“它快得无法辨认”．然后，杰西从33米高处自由落体，这个高度相当于12层楼高．他的胸前绑着大卫的计时器，屏幕上的数字一直在跳动．杰西第一次坠落到弹力网上后，他告诉大卫，他看到了计时器上的数字，是56，事实上数字是50，已经非常接近正确答案．大卫的推测是：只有时间变慢了，人才能辨别出计时器上快速闪动的数字．为了证实杰西的时间真的变慢了，大卫建议小伙子再来一跳．好吧，青年又坠落了一回，这一次他仍然能够看到数字，他读到的是96，事实上计时器上的数字是98.“8”和“6”的造型就差了一点点，这至少说明，杰西的时间，已经慢到可以几乎正确地看到数字．大卫的这个实验，首次证实了有些人的大脑能够加速，并且能在肾上腺素大量分泌的情况下(当人经历某些刺激，例如兴奋、恐惧、紧张等的时候，会分泌出这种化学物质)，比较慢速地看这个世界．这个实验也首次证实了：时间的确会慢下来．也就是说，如果想拉长你的时间，可以积极地让自己的大脑兴奋起来．。
《金版教程》2018-2019学年人教版高中物理选修3-2检测：第六章《传感器》6-3a Word版含解析
03 随堂对点训练知识点一光敏电阻及发光二极管1．如图所示，R3是光敏电阻，当开关S闭合后在没有光照射时，a、b两点等电势，当用光照射电阻R3时，则( )A．R3的电阻变小，a点电势高于b点电势B．R3的电阻变小，a点电势低于b点电势C．R3的电阻变大，a点电势高于b点电势D．R3的电阻变大，a点电势低于b点电势答案 A解析当光照射R3时，R3阻值变小，R4分压变大，a点电势将会升高，所以a点电势高于b点电势。
2．(多选)关于发光二极管，下列说法正确的是( )A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把电能转化成光能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光答案BD解析发光二极管和普通二极管一样，都具有单向导电性，A错误；都是由半导体材料制成的，只有当两端加正向电压时，才可能处于导通状态，才可能发光，但不一定发光，要求达到一定的电压值，故C错误，D正确；它能直接把电能转化为光能，B正确。
知识点二热敏传感器3．如图是一个火警报警装置的逻辑电路图。
R T是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R 是一个阻值较小的分压电阻。
(1)要做到低温时电铃不响，火警时产生高温，电铃响起，在图中虚线处应接入怎样的元件？(2)为什么温度高时电铃会被接通？(3)为了提高该电路的灵敏度，即报警温度调得稍低些，R的值应大一些还是小一些？答案见解析解析(1)温度较低时R T的阻值很大，R比R T小得多，因此P、X之间电压较大。
要求此时电铃不发声，表明输出给电铃的电压应该较小，输入与输出相反，可见虚线处元件应是“非”门。
(2)当高温时R T阻值减小，P、X之间电压降低，输入低电压时，从“非”门输出的是高电压，电铃响起。
(3)由前面分析可知，若R较大，由于它的分压作用，R T两端的电压不太高，则外界温度不太高时，就能使P、X之间电压降到低电压输入，电铃就能发声。
高中物理 选修三(2019)第三章 热力学定律 第3节 能量守恒定律练习(含答案)
能量守恒定律练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．在一个与外界没有热交换的房间里打开冰箱门，冰箱正常工作，过一段时间房间内的温度将如何变化（）A．降低B．升高C．不变D．无法确定2．如图所示，密闭绝热容器内有一绝热的具有一定质量的活塞，活塞的上部封闭着气体，下部为真空，活塞与器壁的摩擦忽略不计．置于真空中的轻弹簧的一端固定于容器的底部，另一端固定在活塞上，弹簧被压缩后用绳扎紧，此时弹簧的弹性势能为Ep（弹簧处在自然长度时的弹性势能为零）．现绳突然断开，弹簧推动活塞向上运动，经过多次往复运动后活塞静止，气体达到平衡态，经过此过程（）A．Ep全部转换为气体的内能B．Ep一部分转换成活塞的重力势能，其余部分仍为弹簧的弹性势能C．Ep全部转换成活塞的重力势能和气体的内能D．Ep一部分转换成活塞的重力势能，一部分转换为气体的内能，其余部分仍为弹簧的弹性势能3．17世纪70年代，英国赛斯特城的约翰·维尔金斯设计了一种磁力“永动机”，如图所示，在斜坡顶上放一块强有力的磁铁，斜坡上端有一个小孔，斜面下有一个连接小孔直至底端的弯曲轨道，维尔金斯认为：如果在斜坡底端放一个小铁球，那么由于磁铁的吸引，小铁球就会向上运动，当小球运动到小孔P处时，它就要掉下，再沿着斜面下的弯曲轨道返回斜坡底端Q，由于有速度而可以对外做功，然后又被磁铁吸引回到上端，到小孔P处又掉下。
下列关于维尔金斯“永动机”，正确的认识应该是（）A．满足能量守恒定律，所以可能实现B．如果忽略斜面的摩擦，维尔金斯“永动机”一定可以实现C．如果忽略斜面的摩擦，铁球质量较小，磁铁磁性又较强，则维尔金斯“永动机”可以实现D．违背能量转化和守恒定律，不可能实现4．大约在1670年，英国赛斯特城的主教约翰·维尔金斯设计了一种磁力“永动机”。
如图所示，在斜坡顶上放一块强有力的磁铁，斜坡上端有一个小孔，斜面下有一个连接小孔直至底端的弯曲轨道，维尔金斯认为：如果在斜坡底端放一个小铁球，那么由于磁铁的吸引，小铁球就会向上运动，当小球运动到小孔P处时，它就要掉下，再沿着斜面下的弯曲轨道返回斜坡底端Q，由于有速度而可以对外做功，然后又被磁铁吸引回到上端，到小孔P处又掉下。
2018-2019学年粤教版高中物理选修3-2 第三章 传感器 单元测试
2018-2019学年粤教版高中物理选修3-2 第三章传感器单元测试一、单选题1.如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是( )A. A与B接信号电压，C与D可跟被控电路串联B. A与B接信号电压，C与D可跟被控电路并联C. C与D接信号电压，A与B可跟被控电路串联D. C与D接信号电压，A与B可跟被控电路并联2.许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（）①温度传感器②光传感器③声音传感器④热传感器．A. ①②B. ②③C. ③④D. ②④3.空调机、电冰箱和消毒柜都使用了( )A. 温度传感器B. 红外线传感器C. 生物传感器D. 压力传感器4.如图是测量汽车质量的地磅示意图，汽车的质量可通过电流表的示数读出，下列说法正确的是（）A. 电流表的示数越大说明被测汽车质量越大B. 电流表的示数越大说明被测汽车质量越小C. 把图中的电流表换成电压表同样能测量汽车的质量D. 地磅的最大量程只由弹簧的劲度系数决定，与电路的有关参数无关5.关于传感器，下列说法正确的是( )A. 所有传感器都是由半导体材料做成的B. 金属材料也可以制成传感器C. 干簧管是一种能够感知电场的传感器D. 传感器一定是通过感知电压的变化来传递信号的6.传感器是把非电学量(如温度、速度、压力等)的变化转换为电学量变化的一种元件，在自动控制中有着相当广泛的应用，如图是一种测量液面高度h的电容式传感器的示意图，从电容C大小的变化就能反映液面的升降情况，关于两者关系的说法中正确的是( )A. C增大表示h减小B. C减小表示h增大C. C减小表示h减小D. C的变化与h变化无直接关系7.如图所示，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为( )A. h增大B. h减小C. h不变D. 无法确定二、多选题8.下列器件是应用光传感器的是( )A. 鼠标器B. 火灾报警器C. 测温仪D. 电子秤9.燃气灶的点火开关有两种：一种是电脉冲点火开关，它是依靠干电池产生的电流脉冲经变压器输出非常高的电压，击穿空气后点火；另一种是电子压电点火开关，它的工作原理是压电陶瓷片受一定方向的外力作用而发生机械形变，相应地输出很高的电压，击穿空气后点火．下面对于这两种点火开关的理解正确的是（）A. 电脉冲点火开关是一种传感器B. 电子压电点火开关是一种传感器C. 压电陶瓷片完成的能量转化是电能转化为光能D. 压电陶瓷片完成的能量转化是机械能转化为电能10.美国科学家Willard S ．Boyle与George E ．Snith因电荷耦合器件（CCD）的重要发明获得2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有（）A. 发光二极管B. 热敏电阻C. 霍尔元件D. 干电池三、填空题11.传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻将热学量转换为电学量．热敏电阻随温度变化的图象如图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警器线路图．问：（1）为了使温度过高时报警器铃响，c应接在________(填“a”或“b”)．（2）若使启动报警的温度提高些，应将滑动变阻器滑片P向________移动(填“左”或“右”)．12.为了节能和环保，一些公共场所使用光控开关控制照明系统光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件照度可以反映光的强弱，光越强照度越大，照度单位为右图是某次实验时得到的光敏电阻随照度变化的图象，由图象可得出的结论________ 当天色暗到一定的程度时，光控开关会自动处于________ 状态选填“接通”或“断开”四、解答题13.一般说来，物体在温度升高时膨胀，温度降低时收缩，这一现象称为热胀冷缩．在相同的条件下，气体的热胀冷缩最显著，液体次之，固体最不显著．固体、液体、气体的这种性质都可以被利用．有一些电冰箱中的自动温度控制装置，就是根据气体热胀冷缩的性质制成的．如图是它的结构示意图，其中金属盒是用薄的弹性钢片制作，表面有一些环状波纹，内部密封有一定量的气体．结合图片尝试分析它的控温原理．五、实验探究题14.为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）．某光敏电阻R P在不同照度下的阻值如下表：（1）根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线.（2）由图线可知阻值随照度变化的特点是：________．（3）如图所示，当1、2两端所加电压上升至2 V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0（lx）时启动照明系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教科版2018-2019学年高中物理选修3-2练习含解析 1 第3节 生活中的传感器 第4节 实验探究：简单的光控和温控电路
1．在家用电器中使用最多的是______传感器，其次是______、______、____、磁、压力、烟雾、声敏等传感器． 2．模糊洗衣机中的传感器有：______传感器、________传感器、________传感器、______传感器、________传感器、脏污程度传感器、脱水传感器等． 3．集成电路又称IC，是在______上集合各种电子器件，实现某种特定功能的电路模块，它是__________中最重要的部分． 4．传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是( ) A．生物传感器 B．红外传感器 C．温度传感器 D．压力传感器 5．下列器件是应用力传感器的是( ) A．鼠标器 B．火灾报警器 C．测温仪 D．电子秤 6．用遥控器调换电视机频道的过程，实际上是电视机中的传感器把光信号转化为电信号的过程．下列属于这类传感器的是( ) A．红外报警装置 B．走廊照明灯的声控开关 C．自动洗衣机中的压力传感装置 D．电饭锅中控制加热和保温的温控器
【概念规律练】 知识点一 生活中的传感器 1．如图1所示为某种电冰箱内温度控制器的结构．铜制的测温泡1、细管2和弹性金属膜盒3连通成密封的系统，里面充有氯甲烷和它的蒸气，构成了一个温度传感器．膜盒3为扁圆形(图中显示它的切面)，右表面固定，左表面通过小柱体与弹簧片4连接．盒中气体的压强增大时，盒体就会膨胀．测温泡1安装在冰箱的冷藏室中.5、6分别是电路的动触点和静触点，控制制冷压缩机的工作．拉簧7的两端分别连接到弹簧片4和连杆9上．连杆9的下端是装在机箱上的轴．凸轮8是由设定温度的旋钮(图中未画出)控制的，逆时针旋转时凸轮连杆上端右移，从而加大对弹簧7的拉力． (1)为什么当冰箱内温度较高时压缩机能够自动开始工作，而在达到设定的低温后又自动停止工作？ (2)为什么用凸轮可以改变设定的温度？
图1 教科版2018-2019学年高中物理选修3-2练习含解析
2 2．温度传感器是应用最广泛的传感器之一，一般由半导体材料的热敏电阻制成，它可以把热信号转换为电信号，进行自动控制，电饭锅、电饭煲的自动加热和保温就是借助于温度传感器来完成的． 电饭锅中应用了温度传感器，它的主要元件是感温铁氧体．感温铁氧体是用氧化锰、氧化锌和氧化铁粉末混合烧结而成的，它的特点是：常温下具有铁磁性，能够被磁体吸引，但是温度上升到约103℃时，就失去了铁磁性，不能被磁体吸引了．这个温度在物理学中称为该材料的“居里温度”或“居里点”． 电饭锅的结构如图2所示，试回答以下问题： (1)开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否会恢复到图示的状态？为什么？ (2)煮饭时水沸腾后锅内是否会大致保持一定的温度？为什么？ (3)饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？ (4)如果用电饭锅烧水，能否在水沸腾后自动断电？
图2 知识点二 简单的光控电路和温控电路 3．路灯晚上为我们照亮道路，天亮之后熄灭，它是通过光线来实现自动控制的，使电路在天亮时自动切断，天黑则自动导通，图3可以模拟光控自动照明电路，其中各元件的参数如下，其中发光二极管相当于路灯．
图3 如何调试来实现天暗时自动发光，天亮时自动熄灭？
4．使用电熨斗时，必须控制电加热过程，以免过热损坏衣服．这就要求，电熨斗的温度低于指定值时电加热器供电加热，温度高于指定值时要将电源关闭，请仿照上题中的光控电路设计一个温控电路． 教科版2018-2019学年高中物理选修3-2练习含解析 3 【方法技巧练】 传感器问题的分析技巧 5．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使它总与设定的温度相差不多．在熨烫不同的织物时，设定的温度可以不同，进行这样的控制，靠的是温度传感器．电熨斗中装有双金属片温度传感器，这种双金属片的作用是控制电路的通断，如图4所示为电熨斗的结构图，图中双金属片上层金属的膨胀系数大于下层金属的膨胀系数，请结合所学知识回答以下问题：
图4 (1)常温下，上、下触点应当是接触的还是分离的？当温度过高时双金属片将起怎样的作用？ (2)熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何利用调温旋钮来实现的？
6．如图5所示为某种电子秤的原理示意图，AB为一均匀的滑线电阻，阻值为R，长度为L，两边分别有P1、P2两个滑动头，P1可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动，弹簧处于原长时，P1刚好指着A端，P1与托盘固定相连，若P1、P2间出现电压，该电压经过放大，通过信号转换后在显示屏上将显示物体重力的大小．已知弹簧的劲度系数为k，托盘自身质量为m0，电源电动势为E，内阻不计，当地的重力加速度为g.求：
图5 (1)托盘上未放物体时，在托盘自身重力作用下，P1离A的距离x1； (2)托盘上放有质量为m的物体时，P1离A的距离x2； (3)在托盘上未放物体时通常先校准零点，其方法是：调节P2，使P2离A的距离也为x1，从而使P1、P2间的电压为零．校准零点后，将物体m放在托盘上，试推导出物体质量m与P1、P2间的电压U之间的函数关系式．
1．如图6所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断( ) 教科版2018-2019学年高中物理选修3-2练习含解析 4 图6 A．θ′＝θ B．θ′C．θ′>θ D．不能确定θ和θ′的关系 2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( ) A．光传感器 B．温度传感器 C．声传感器 D．压力传感器 3. 惯性制导系统已广泛应用于弹道式导弹工程中，这个系统的重要元件之一是加速度计．加速度计构造和原理的示意图如图7所示：沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端与固定壁相连．滑块原来静止，弹簧处于自然长度，滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制导．设某段时间内导弹沿水平方向运动，指针向左偏离O点的距离为x，则这段时间内导弹的加速度( )
图7 A．方向向左，大小为kx/m B．方向向右，大小为kx/m C．方向向左，大小为2kx/m D．方向向右，大小为2kx/m 4．某小型电磁继电器，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求如图8所示．其工作方式是( )
图8 A．A与B接信号电压，C与D跟被控电路串联 B．A与B接信号电压，C与D跟被控电路并联 C．C与D接信号电压，A与B跟被控电路串联 D．C与D接信号电压，A与B跟被控电路并联 5．下列器件不是应用温度传感器的是( ) A．电熨斗 B．话筒 C．电饭锅 D．测温仪 6．某市为了节约能源，合理适时地使用路灯，要求夜晚亮、白天熄，利用半导体的某种特性制成自动点亮、熄灭的装置，实现了自动控制．这是利用半导体的( ) A．压敏性 B．光敏性 C．热敏性 D．三种特性都利用了 7．如图9所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、B＝1 T的匀强磁场中，CO间距离为10 cm，当磁场力为0.2 N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为( ) 教科版2018-2019学年高中物理选修3-2练习含解析 5 图9 A．电流方向C→O B．电流方向O→C C．电流大小为1 A D．电流大小为0.5 A 8．利用传感器和计算机可以研究快速变化的力的大小．实验时，把图10甲中的小球举高到绳子的悬点O处，然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图乙所示．根据图线所提供的信息，以下判断正确的是( )
图10 A．t2时刻小球所处位置是运动中最高点 B．t1～t2期间小球速度先增大后减小 C．t3时刻小球动能最小 D．t2与t5时刻小球速度大小不同 9．如图11所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．K断开时传感器上有示数，K闭合时传感器上恰好无示数．则线圈中的磁场B的变化情况和磁通量变化率分别是( )
图11 A．正在增加，ΔΦΔt＝mgdq B．正在减弱，ΔΦΔt＝mgdnq
C．正在减弱，ΔΦΔt＝mgdq D．正在增加，ΔΦΔt＝mgdnq 题 号 1 2 3 4 5 6 7 8 9 答 案
10．一般的电熨斗用合金丝做发热元件，合金丝电阻随温度t变化的关系如图12中实线①所示．由于环境温度以及熨烫的衣服厚度、干湿等情况不同，熨斗的散热功率不同，因而熨斗的温度可能会在较大的范围内波动，易损坏衣物．有一种用主要成分为BaTiO3，被称为“PTC”的特殊材料做发热元件的电熨斗，具有升温快、能自动控制温度的特点．PTC材料的电阻随温度变化的关系如图12中实线②所示．
