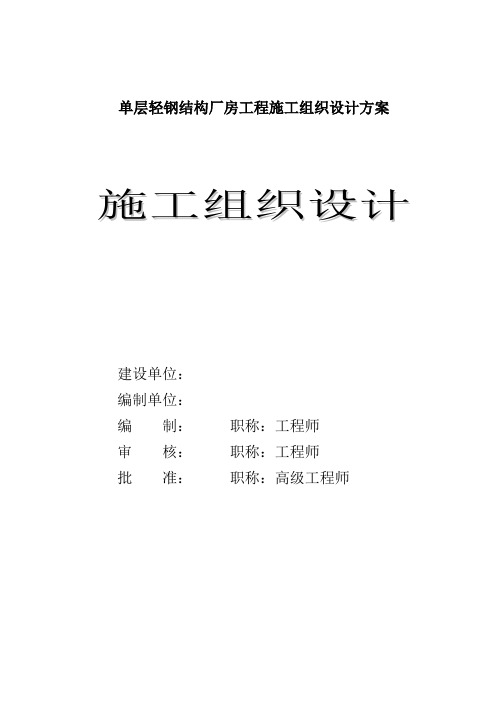

单层钢结构厂房施工方案

工程概况 本工程为某有限公司商用车总装配厂，三线厂房（包括仓库）工程，位于该厂内原装配二线厂房西侧，施工图由东风设计研究院有限公司设计，本工程包括新建总装三车间主厂房、车间内辅助办公楼、库房，总建筑面积29530㎡，以及室外总平面工程。 1、总装三车间：H型钢柱、梯型钢屋架，全钢排架结构单层厂房，长324米，宽27m*3跨，柱距为7.5m（其中1～2轴柱距为9 m，C、D轴局部有托架的为15 m），钢屋架下弦标高10.5米，檐口标高12.8m，建筑面积26706㎡。 2、车间内辅助办公楼、库房：三层钢筋砼框架结构，建筑面积4280㎡。 3、车间班组办公室、休息室、更衣室等夹芯板结构的辅房共有九间，建筑面积638㎡。 4、新厂房1轴、D轴室外道路改建，及新厂房与装配二线厂房之间老路面局部加铺沥青砼路面，面积约8132㎡，新建水沟约432M，拆除原水沟约440M。 5、本工程设计室内标高±0.000（绝对标高268.09），设计室外标高为-0.15米，散水坡宽度为0.8米。 6、本工程建筑耐火等级二级，屋面防水等级Ⅲ级；抗震设防烈度为六度；结构抗震设防类别为丙类；钢筋砼框架结构的抗震等级为四级；结构安全等级为二级，使用年限：50年。 一、 建筑工程概况 1、墙面： 1）、车间及车间外辅助站房1.2m以下外墙为贴200*300深灰色面砖墙面； 2）、车间外辅助站房1.2m以上外墙为白色丙烯酸涂料； 3）、车间外墙1.2m以上为双层压型钢板，外板为白色0.53㎜厚YX35-280-840型镀铝锌压型钢板，中夹50厚超细玻璃棉，内板为白色0.4㎜厚YX28-205-820型镀锌压型钢板。 4）、车间内办公、更衣、休息场所等墙体采用100厚自熄性聚苯乙烯塑料白色彩钢夹芯板JXB-QY1000。 5）、内墙部分：卫生间镶贴1.5m高面砖，除卫生间面砖外所有砖墙面为混合砂浆抹灰，满刮腻子，面刷乳胶漆二道； 2、屋面： （1）、车间屋面：为双层压型钢板，外板为0.53㎜厚YX51-380-760型天蓝色镀铝锌压型钢板，中间夹50mm厚超细玻璃棉，内层板为0.4㎜厚YX28-205-820型白色镀锌压型钢板。屋面采光板采用厚度t≥1.5㎜，透光率应达70%以上，表面贴覆有标称20um的Melinex301薄膜，使用保证年限为20年，板型与屋面板型一致。 （2）、辅房屋面： 1）、冷却塔平台屋面为改性卷材和涂膜防水屋面防水，面贴500×500缸砖； 2）、车间内的1#、2#卫生间盖顶，为钢筋混凝土屋面； 3）、库房区以及辅助办公区的三层屋面为100厚岩棉夹芯板盖顶。 3、天沟：采用3㎜厚钢板外天沟，断面尺寸为800*300，水落管采用Ф150UPVC排水管。 4、楼地面： （1）、金属耐磨混凝土地面（用于车间内除建说图中地2、3、4外的地面及库房区设备库、工装以及生产件存放区）：100厚C10混凝土垫层，面做金属耐磨地坪。 （2）、车间内的会议室、保全班组室、卫生间、淋浴间地面为C10混凝土垫层，面贴防滑面砖。 （3）、车间内的维修室、值班室管道班制冷站、空压站地面为C20砼垫层，水泥砂浆压光。 （4）、所有办公室、会议室、走道、卫生间、淋浴间楼面镶贴防滑面砖。 （5）、库房、轮胎平台楼面为水泥砂浆压光。 5、门窗： M-1、2、3为电动提升门，M-1a、3a为电动彩钢卷帘门，M-3b为彩钢卷帘门，M-4～7为平开彩板门； M-6b为成品隔声门，其余均为高级木门；所有窗均为塑钢窗。 6、顶棚（辅房）：底层的卫生间、3#、5#卫生间为铝合金封闭式方形板吊顶；车间一层会议室、车间班组室为轻龙骨石膏板吊顶；其余混凝土楼板顶棚为水泥砂浆抹灰，刷白色乳胶漆。 7、油漆：所有钢构件表面刷铁红环氧改性M树脂底漆二度，醇酸改性氯化橡胶磁漆面漆二度（留一道面漆待安装完毕后现场涂装），底漆和面漆厚度均为60µm；补漆区的承重钢柱、钢梁、车间内的钢楼梯面层改为刷防火涂料：钢柱的耐火极限达到2.5小时以上，钢梁的耐火极限达到1.5小时以上，钢楼梯的耐火极限达到1. 0小时以上；楼梯栏杆等所有外露金属制品刷防锈漆二遍，银灰漆二遍；所有木门刷浅棕色底色清漆三道。 二、结构工程概况 1、车间及辅房基础：采用钢筋混凝土独立基础，持力层为粉质粘土层，Fak≥160kpa，抗风柱以及卸货雨蓬部分以素填土层为持力层（Fak≥110 kpa），基础埋入持力层不少于300mm，当设计基底标高未至持力层时，用C10毛石砼垫至持力层，钢筋砼基础梁截面250㎜×300～700㎜。车间钢柱地脚锚栓均为M24、M30、M36、M42（ Q345级钢）；钢柱下50厚C40微膨胀细石砼待钢柱安装就位后浇捣，钢柱安装后应用C15砼堵封柱脚。框架填充墙以及1#、2#厕所基础为C20砼条形基础，持力层为素填土层（Fak≥110 kpa）。 2、车间为全钢排架结构，柱为H型钢。排架柱最大截面为H600×280×10×16，柱顶标高13.81m，最小截面为H500×280×6×14，柱顶标高12.77M；抗风柱截面为H400×230×6×12。屋架为27m跨非标梯形钢屋架，屋架线性高度，边跨为2022～3069，中跨为2391～2920。单榀屋架重量最轻2.4T；最重5.9T。钢屋架、托梁与柱连接采用普通C4.6级螺栓连接。D-E、F轴部分柱、梁采用强度等级为10.9级的高强螺栓连接； 厂房支撑系统设在1～2、4～5、12～13、20～21、21～22、27～28、36～37、43～44轴间。 檩条：屋面檩条为冷弯薄壁卷边连续檩条，边跨截面尺寸为Z200×75×20×2.5；中跨截面尺寸为Z200×75×20×2.5，风机洞口两侧改为 Q[20轻型槽钢，拉条为Φ12圆钢两端套丝（撑杆加DN40×3钢管）。 外墙架：7.5m跨墙檩为CB180×70×20×2.0（2.5）冷弯薄壁型钢，9.0m跨墙檩以及门樘、门梁为Q[18轻型槽钢，拉条同屋面。 内墙架：6.5m、7.5m跨为CB180×70×20×2.0（38轴为CB160×60×20×2.0）冷弯薄壁型钢，9.0m跨为CB180×70×20×2.5冷弯薄壁型钢，檩条为Φ12圆钢两端套丝（压杆加DN30×3钢管）。 卸货雨蓬：大部分利用业主原有旧料进行改造，部分为新加工的H型钢门式刚架结构，其中东、南两边雨蓬为悬挑结构。 3、库房、轮胎存放平台、辅助办公楼为钢筋砼框架结构。柱均为钢筋砼矩形柱，最大截面400*500，最小截面300*300；框架梁最大截面300*850；现浇板厚有100、120两种，1#、2#厕所及库房区6M标高平台板和热交换站屋顶为100厚。 4、墙体：车间外墙1.2m以下、车间外分气站、车间内的卫生间和库房区、辅助办公楼的墙体均为240厚MU10灰砂砖，M5水泥石灰砂浆砌筑。 5、混凝土：基础及基础梁、辅房楼（屋）面板采用C25砼；垫层采用C10砼；辅房框架柱、楼（屋）面梁采用C30砼。 6、钢筋：HPB235级（φ），HRB335级（Φ）。 7、钢材：主厂房柱及其连接板等采用Q345B钢，焊条为E50系列，未特别注明的梁、柱、屋架及次构件均采用Q235B，焊条为E43系列。 三、外网工程 新三线车间东边利用原有道路，局部地方加铺路面；南边与西边建设新路面。主要工程量如下： 1、新建道路基层为30cm水泥稳定石屑，路面为5cm+3cm沥青混凝土路面，面积约8132㎡；路牙为C25预制砼，1：3水泥砂浆铺砌，总长约道牙252m。 2、新做水沟432m，M5水泥砂浆砌毛石，面抹1：2水泥砂浆，盖板为16cm厚C25预制钢筋砼沟盖。 3、拆除原有水沟440m。 4、新做M5水泥砂浆砌毛石水沟护壁415m。 四、施工重点 1、车间基础地脚锚栓：由于本厂房轴线长、宽分别达324m和81m，地脚锚栓定位是否准确，直接影响钢结构厂房的整体安装精度，应作为本工程的首要重点来抓。 2、彩板屋面节点防水：本厂房宽达81.48m，分两坡排水，单坡屋面板长达41.7 m，如何确保屋面板的安装质量，以及屋面风机口、采光带等节点不渗漏，为本工程的另一重点。 3、由于本次投标仅包括土建部分，厂房公用动力安装以及设备基础均不在本次投标范围，如何确保在《招标书》要求的时间节点内完成相关的关键分部、分项施工，以及和其他施工单位的配合，为本工程施工过程中的管理重点。

第二章 目标管理 一、质量目标 达到《招标书》要求的合格标准，争创市优质样板工程。 二、工期目标 总工期162天（含因向其它施工单位提供配合及各施工单位交叉作业所影响的工期)。阶段性时间节点安排如下： （1）、基础施工（厂房）时间：2008年9月1日～2008年10月15日。 （2）、提供设备基础施工的配合时间：2008年10月1日～2008年11月20日。 （3）、钢结构吊装时间：2008年10月22日～2008年11月20日。 （4）、厂房屋面板安装结束时间：2008年12月10日。 三、安全目标 杜绝重大人员伤亡和重大机械安全事故，轻伤率控制在1.5‰以下。 四、文明施工目标 符合国家、湖北省以及十堰市相关文明工施工规定的要求，达到十堰市级安全文明工地（武当杯）。

第三章 主要施工方法及技术措施
