组合仪表维修指导书
电工仪表修理操作规程
电工仪表修理操作规程电工仪表在工业生产中扮演着至关重要的角色，但是随着使用时间的增长，电工仪表也会面临损坏或失灵的情况。
这时需要对其进行维修或更换，而正确的修理操作可以有效地保证电工仪表的工作性能，延长其使用寿命，确保生产运行顺利。
修理前准备在进行电工仪表维修之前，操作人员应该首先了解电工仪表的型号、性能、工作原理和常见故障等信息。
在维修前，操作人员还应认真检查工作场所的环境和安全设备是否齐全有效，确保维修过程中不会对人员和设备造成安全威胁。
维修方法检查仪表外观在维修仪表时，第一步是检查仪表的外观。
应该仔细观察仪表表壳有无明显的破损或裂纹，检查各个插头和电缆接头，确保连接良好。
如果发现损坏或松动，就应该及时进行维修或更换。
检查仪表内部维修电工仪表时，需要将其拆开并检查内部的元件和连线。
首先，应该切断仪表电源，然后打开表壳，仔细观察内部元件的工作状态。
检查电容器、电阻器、二极管和晶体管等元件有无褪色、变形、脱落或烧焦等情况，检查连接线有无松动或破损等。
发现问题需要及时更换或维修，以保证仪表的正常工作。
进行测试在完成仪表的维修后，需要对其进行测试。
连接仪表电源并进行测试，测试时应仔细观察仪表的各项指标，以确保仪表工作正常。
如果测试结果表明仪表有故障或维修效果不佳，需要重新检查和修复仪表。
防止故障的发生除了对电工仪表进行定期检查和维修，还应该采取一些措施来防止故障的发生。
比如：•定期进行维护，清洁仪表表壳；•避免在潮湿、高温、尘土等恶劣环境下使用仪表；•避免震动和碰撞，保持仪表的稳定性；•正确使用电源，在安全电压范围内使用仪表。
总结以上就是电工仪表修理操作规程的具体内容，包括修理前准备、维修方法、防止故障的发生等重要注意事项。
只有遵循正确的修理操作规程，才能使电工仪表工作正常，延长其使用寿命，提高生产效率。
电子仪器仪表维修手册
电子仪器仪表维修手册一、简介本手册旨在为电子仪器仪表的维修提供指导和参考，以帮助维修人员准确、高效地诊断和修复故障。
本手册将涵盖一般电子仪器仪表维修所需的基本知识、流程和技巧。
二、维修工具和设备准备1. 维修工具：- 多用途螺丝刀套装- 钳子和镊子- 万用表- 焊接设备和工具- 清洁剂和刷子等2. 维修设备：- 静电防护台- 温控台式焊接工作站- 维修台- 多功能示波器- 信号发生器- 电源供应器- 静电释放器等三、维修流程1. 故障现象分析在开始维修之前，首先需要收集仪器或设备的故障现象信息，包括但不限于以下几个方面：- 是否有电源供应- 是否有显示或指示灯亮起- 是否有异常声音或味道- 是否存在不正常的读数或反馈- 是否出现错误代码或警报信息等2. 电路分析与检修- 根据故障现象，先对电路板进行目测检查，观察是否有焊点松动、元器件烧毁或膨胀等问题。
- 运用万用表等测量工具，逐步检测关键电路元件的电阻、电压和频率等参数，确定是否存在异常。
3. 故障诊断- 根据电路分析结果，结合仪器的使用说明书和维修手册，确定可能的故障原因。
- 通过对比故障现象和已知故障案例，尝试找出最可能的故障原因。
4. 维修处理- 根据故障诊断结果，拆卸或更换故障元器件。
- 进行焊接、拧紧、清洁或调整等操作。
- 注意安全问题和防止二次故障的发生。
5. 功能测试与调整- 维修完成后，对仪器进行功能测试，确保修复后正常运行。
- 进行必要的调整，以保证仪器的准确度和稳定性。
四、维修技巧与注意事项1. 静电防护：- 使用静电防护台和静电释放器等设备，避免静电对仪器和元器件造成损害。
- 避免在干燥环境下操作。
- 不要触摸裸露的电路板或元器件。
2. 维修记录：- 在维修过程中，及时记录每一步的操作、更换的元件和测试结果等信息。
- 便于故障追踪和日后维护，增加效率和减少问题。
3. 定期保养：- 对电子仪器仪表进行定期保养，如清洁、紧固螺栓、更换易损件等，以延长使用寿命和提高性能。

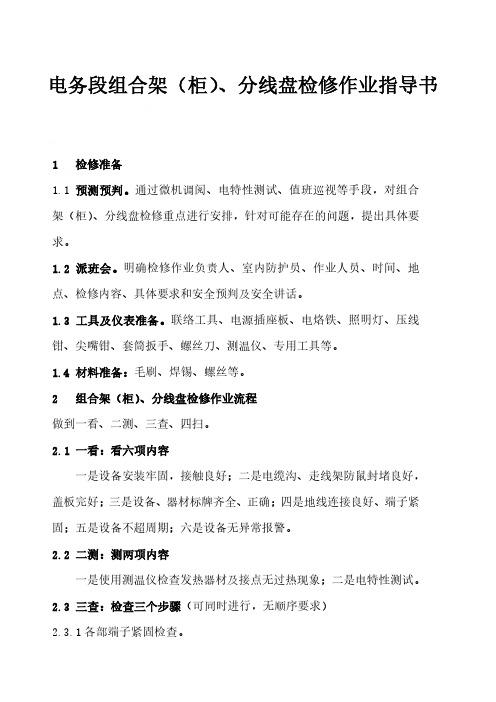

电务段组合架(柜)、分线盘检修作业指导书
电务段组合架（柜）、分线盘检修作业指导书
1 检修准备
1.1 预测预判。
通过微机调阅、电特性测试、值班巡视等手段，对组合
架（柜）、分线盘检修重点进行安排，针对可能存在的问题，提出具体要求。
1.2 派班会。
明确检修作业负责人、室内防护员、作业人员、时间、地点、检修内容、具体要求和安全预判及安全讲话。
1.3 工具及仪表准备。
联络工具、电源插座板、电烙铁、照明灯、压线钳、尖嘴钳、套筒扳手、螺丝刀、测温仪、专用工具等。
1.4 材料准备：毛刷、焊锡、螺丝等。
2 组合架（柜）、分线盘检修作业流程
做到一看、二测、三查、四扫。
2.1 一看：看六项内容
一是设备安装牢固，接触良好；二是电缆沟、走线架防鼠封堵良好，盖板完好；三是设备、器材标牌齐全、正确；四是地线连接良好、端子紧固；五是设备不超周期；六是设备无异常报警。
2.2 二测：测两项内容
一是使用测温仪检查发热器材及接点无过热现象；二是电特性测试。
2.3 三查：检查三个步骤（可同时进行，无顺序要求）
2.3.1各部端子紧固检查。
2.3.2配线及防护措施检查。
2.3.3各类告警装置试验检查。
2.4 四扫
对设备进行全面清扫。
红旗组合仪表检修实例
故 障三 ：车速里 程表有 时工 左上侧的舌簧管开 关和变速器左输 表。 出轴 上的磁 环组成 。 环是四个磁 磁 检童分轿 在车速里程表不工 极 的塑料环， 它随左输 出轴一同旋
作时做如下 检查：打开点火开 关， 转 ， 舌簧管内部的开关触点接近磁 拔 下车 速里程 表传感器播座 ，将 场时 吸合 ， 离开磁场 时断开 ，产生 其 中间的 ２ 号揍柱褐红色信号线通 反映车速 变化的脉冲电压 。 环退 磁 过导线 与车体搭铁部位虚划 ， 发现 磁后磁力减弱， 不足以把舌簧管内 车速 里程表指 针一点儿也不摆 动 ， 的触 点吸合，车速越 高，触点与磁 说 明里程表及信号线有问鼹。 用万 场 位置重 合的时 间越短 ， 触点不被 用表 电阻档测量传感器插座中间的 吸 合， 使脉 冲信号丢失严重 ，出现 ２ 号褐红色线和仪表板上 ２ 极接插 车速 里程表指 示值偏低的故障 。 ６ 器中４ 号柱的褐红色线间的电阻为 故 障五： 车速表正常 ， 里程表
卜 磁环 ２ －舌簧管开关
表测量插座 中２ 号褐红色接柱 的电 压为 ８５ 正常 ， ． Ｖ， 说明车速 传感器 供 电及信号线完好 ， 试更换 车速 传 感器，车速 里程表仍 不工作 。 人 一 在车内打 开点火 开关， 观察车速里 程表指针 ； 一人在车下拔下车速传 感器接线 插座 ， 用一根导线 将插座 中的褐红色信号线对车体搭铁部位 虚划 ，观察 车速里 程表指 针不 摆 动 ， 明车速里程表或其连线接触 说
检查分析 拔 下车速里程 表传
感器插座 ， 打开 点火 开关 ，用万 用
簧开关管式车速传 感器 ， 如图 ２ 所 示。在变速器左驱动法兰上装有含 四对磁极的塑料环 ，车辆行驶时 ，
法兰带 动塑料磁环旋转 ，舌簧管安 装 在变速 器壳体 上并靠 近塑 料磁 环， 舌簧开关管内的开关触点在磁 场的作用 下闭合 ，远 离磁 场时断 开。车速不同 ， 舌簧开关管的闭合 频率也不 同，显示的车速就不 同。 里程表速比规定是 当舌簧开关管
器械仪表维修方案
器械仪表维修方案前言器械和仪表在各个行业中具有重要意义，在正常运行过程中需要经常进行维护和保养。
器械和仪表发生故障时，修理费用通常很高。
因此，建立一个有效的维修方案可以帮助减少不必要的成本开支和延长设备寿命。
维修前的检查在进行维修之前，首先要确定器械或仪表是否需要维修。
下面是几个检查步骤：1.确认故障症状是否真实存在，例如高温、噪音、震动等。
2.检查设备是否已经排除了其他可能的故障原因。
3.检查设备是否达到了维修的工作寿命。
对于远距离的维修，首先需要在设备上做标记，以确保不能更换已经被标记的设备等。
维修方法维修方法分为维修前的准备、实际操作和维修后的检查。
下面是具体的维修步骤：维修前的准备在维修前需要做好以下准备工作：1.了解设备的使用手册和技术手册。
2.收集维修工具和零配件。
3.了解安全措施和注意事项。
实际操作在为设备维修时，下面是具体的操作步骤：1.仔细检查设备和组件以确定故障部分。
2.根据手册，使用适当的工具拆卸和检查设备。
3.根据需要，更换或修理损坏的部分。
4.进行相关部分的测试，确保维修后设备正常运行。
维修后的检查维修后，需要采取以下措施：1.检查设备是否能正常工作。
2.进行必要的清洁和维护。
3.记录维修情况，以便日后参考。
维修的注意事项在进行设备维修时，需要注意以下几点：1.对于高风险的维修任务，需要有至少两个人参与。
2.操作之前，必须切断电源并拔掉电缆。
3.准备好必要的安全设备，如手套、护目镜和口罩等。
4.手动旋转大型或重要部件时，必须用手紧握它们或使用专门的夹具夹住，以免手被卷入其中。
5.维修完成后，一定要重新检查所有连接点，并检查设备是否正常运转。
总结建立一个有效的维修方案可以最大限度地利用设备寿命，减少设备维修费用和产生的时间损失。
通过设备的定期保养和维修，可以更好地确保设备在正常的使用安全环境中运行。
建立有效的维修方案对于每一个公司或团队来说都是非常重要的。
汽车维护与保养5.3组合仪表的维护与保养
图5-38
钥匙防盗系统指示灯的检查
17
（2）发动机转速表与车速表的检查 起动发动机，将换挡杆置于P档位置，踩下油门踏板，观 察发动机转速表指针摆动情况，指针应摆动灵活。将换 挡杆从P档挂入前进档位，随着车速的上升，车速表指针 也随之摆动，如图5-39所示。
图5-39
发动机转速表与车速表的检查
学习情景五 汽车电器的维护与保养
1
任务单元三
组合仪表的维护与保养
2
学习目标：
1、了解仪表及各指示灯的作用。 2、掌握组合仪表检查的操作技能。
任务载体：
一辆现代悦动轿车轿车行驶29500公里，进行30000公里 维护，本单元重点介绍组合仪表的维护与保养。
3
相关知识
为了使汽车驾驶员及时获取汽车各系统工作状态的信息， 在汽车驾驶员易于观察的转向盘前方台板上都装有仪表、 报警指示灯及电子装置。 为了警示汽车、发动机或某一系统处于不良或特殊状态， 引起汽车驾驶员的注意，保证汽车可靠工作和安全行驶， 防止事故发生，在仪表板上还有多种报警装置。常见的 有发动机温度警告灯、ABS警告灯、安全带警告灯、转向 信号指示灯、发动机机油压力警告灯、充电警告灯、远 光信号指示灯、车门为关闭警告灯、故障警告灯等。
18
（3）档位指示灯的检查 起动发动机，档位从P档开 始逐步换挡，观察档位指示 灯的情况，应于所换档位相 对应，如图5-40所示。
档位在P档时，指示灯情况 图5-40
档位在R档时，指示灯情况
档位指示灯的检查
19
（4）转向指示灯的检查 将车辆放正，向下移动信号转换开关，这时左转信号灯 （左前、左后）均工作，左转向指示灯点亮；然后将信 号转换开关置于中间位置，向上移动信号转换开关，这 时右转信号灯（右前、右后）均工作，右转向指示灯点 亮，如图5-41所示。
组合仪表安全操作及保养规程
组合仪表安全操作及保养规程随着科技的不断发展，组合仪表在汽车行业中得到了广泛的应用，其不仅能够提供车辆的速度、转速、油量、电量和水温等等参数，同时还具有丰富的功能，如提示安全带是否系好、是否超速等等。
然而，由于组合仪表和整车电路系统的紧密联系，操作不当或缺乏保养可能会引发各种安全问题。
因此本文将介绍组合仪表的安全操作和保养规程。
一、安全操作1.1 操作前检查在使用组合仪表前，一定要先进行操作前检查，确保整车的电路系统正常。
具体操作如下：•确认电瓶电压正常（一般要求在12.5V以上）。
•确认电路有足够的电流供应，车辆起动前需要关闭一切电源负载，如音响、车灯等。
•确认整车电器线束没有故障和短路。
•确认车门锁是否完好。
•确认车辆的空调和制动系统是否正常。
1.2 操作时注意事项在操作组合仪表时，需要注意以下几个方面：•在操作过程中，不要猛踩油门或刹车，以免影响仪表的准确性。
•避免在高温、潮湿或极端寒冷的环境下操作，这会降低仪表的可靠性。
•避免频繁拔插电源插头，这样易导致插座损坏，影响车辆电路系统的稳定性。
•在长时间暴晒和高温环境下使用组合仪表会影响仪表的寿命和精度，因此需要尽量避免让仪表长时间直接暴露在阳光下。
1.3 操作后注意事项在操作组合仪表后，需要注意以下几个方面：•关闭所有电源负载（包括车灯、收音机等），确保电池充电。
•避免在寒冷环境下清洁仪表表面。
•避免使用喷气式清洁器清洗仪表表面，因为这会导致仪表表面产生气泡、裂纹等，影响仪表的精度和灵敏度。
二、保养规程2.1 定时检查组合仪表在工作过程中会产生热量，需要定期（一般为每年一次）对组合仪表进行检查。
具体操作如下：•检查所有线路和接口是否正常。
•检查显示和控制电路的稳定性。
•检查是否需要更换组合仪表。
2.2 定期清洁组合仪表表面定期需要清洁，以保持良好的显示效果和准确性。
具体操作如下：•使用清水和柔软的布（如丝绸和棉布）轻刷表面，不能使用钢丝刷和毛刷等东西。
仪器仪表维修方案
仪器仪表维修方案
1. 引言
本文档旨在提供一份仪器仪表维修方案，以确保公司的仪器仪表设备能够保持良好的工作状态并延长其使用寿命。
2. 维修流程
2.1 检测和诊断
在进行仪器仪表维修之前，首先需要进行检测和诊断。
通过仪器的自检功能和人工观察，确定故障的具体原因和范围。
2.2 维修措施
在诊断完故障后，根据故障的具体原因制定相应的维修措施。
这包括以下步骤：
1. 关闭仪器电源并拔掉电源插头。
2. 清洁仪器表面和连接接口，确保无杂物和灰尘。
3. 使用维修工具和备件更换损坏的部件。
4. 进行内部维护，如清洗和校准。
5. 重新连接电源并开启仪器，进行功能测试。
2.3 维修记录和报告
在维修过程中，务必做好维修记录和报告。
记录维修的具体步骤、更换的部件以及仪器的测试结果。
这有助于后续维修的参考和提高维修效率。
3. 维修预防措施
除了维修方案之外，还需采取预防措施来减少仪器仪表故障的发生。
以下是一些常见的维修预防措施：
1. 定期检查和保养仪器，包括清洁和校准。
2. 使用合适的仪器存储和运输方法，避免损坏。
3. 遵循正确的操作规程和安全操作指南。
4. 培训使用人员，并及时解答其提问和疑惑。
4. 结论
本文档提供了一份简明的仪器仪表维修方案，包括维修流程、维修措施、维修记录和报告以及维修预防措施。
遵循该方案能够有效地进行仪器仪表维修，保证设备的正常运行和延长其使用寿命。
以上内容仅供参考，具体维修步骤和措施应根据具体情况和仪器设备的要求进行调整和实施。
GIS组合电器(HGIS)生产标准化(检修)验收现场作业指导书
编号: ZY/TGS 182090-2009变电站GIS组合电器（HGIS）生产标准化(检修)验收现场作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时城南供电分公司1一、总则1.本指导书适用于天津市电力公司城南供电分公司GIS组合电器（HGIS）的验收工作。
2.在编制验收指导书时应参照该设备的安装使用说明书作适当增减。
二、验收依据1. 电气工程高压电气及验收规范GBJ147-90 GB50150-91等2. 国家电网公司十八项重大电网事故反事故措施3．输变电设备交接试验规程4．电气装置安装工程电气设备交接试验标准（GB50150-2006）5．设备安装使用说明书6．《国家电网公司电力安全工作规程》2009版（变电站）7. 其它现行的有关规定三、验收前准备及验收要求2序号内容标准完成情况1 该项工作成立验收小组，主管生产技术负责人（专工）应参加2 验收前应对设备安装情况进行摸全面掌握达到验收条件3 验收前应收集并熟悉图纸资料。
验收人员应清楚作业内容、范围、各技术要求，收集熟悉有关资料(设备技术条件、安装使用说明书、安装调整记录、试验报告、图纸、设备出厂资料、备品、备件清单，专用工器具清单)，确立验收项目、质量标准。
图纸资料齐全并熟悉4 验收前，检查并落实所需材料、仪表、工器具、劳动防护用品等是否齐全合格（各种试验仪器、仪表应经过定期校验合格）材料、工器具、仪表、劳动防护用品等齐全完备四、危险点分析及控制序号危险点控制措施完成情况负责人1 高空坠物及落物伤人1.进入现场人员需正确佩带安全帽，高处有人工作时，下面严禁站人。
2.在GIS上的验收工作，使用梯子时，梯子脚应有防滑措施，并固定牢靠，未固定前应有人扶持，防止倾倒。
3.高处作业应系好安全带，穿软底绝缘鞋。
2 防止触电伤害1.施工电源拆、接，应由两人进行;2.使用电动仪器、仪表，工机具外壳必须良好接地；3.如有加电压试验工作（如工频耐压）按该专业相应的安全规定执行；并做好相互应答。
大型机组温度报警仪表在线维修作业指导书
大型机组温度报警仪表在线维修作业指导书一、编制目的：为了提高自控分公司仪表维护人员的技术水平，在生产维护中能及时处理仪表故障，特编制此指导书。
二、适用范围：本作业指导书适用于自动化仪表专业班组维护人员对石油化工装置大型机组如主风机和气压机温度报警仪表在线维修作业。
三、危害分析和安全措施：1．进行作业前一定要落实具体的仪表位号，防止弄错，引起联锁停机。
2．进行作业前带联锁的必须开联锁作业票，切除联锁，否则会引起联锁停机。
3．机组仪表配件比较特殊，量少价贵，订货周期长，安装时小心谨慎，防止损坏，以防影响开机。
4．测量机组仪表各项电气数据时要用质量好，精度高的万用表，最好用FLUKE万用表，防止误调整数据。
5．在进行温度仪表接线时一定要牢固，电缆不能有中间接头，必须的情况下要进行焊接，特别是热电阻温度计，防止测量不准。
四、测温原理:大型机组一般采用Pt100型铂电组温度计作为传感器测量瓦温、油温、轴承温度和定子温度，具有造价便宜、测量精度高、稳定性好、性能可靠等特点。
2006工业用热电阻的结构见图3-2.1所示，它主要由感温体、保护套管和接线盒等部分组成。
利用铂电阻的电阻值随温度变化呈一定的线性关系来测量温度的。
热电偶和热电阻的结构图3-2.1热电阻接线方式图3-2.2A OUTO+ O-①②③④○○●●NO1CM1NC1 + - GRELAY1POWER温度报警设定器接线图图3-2.3工业用热电阻安装在生产现场，离控制室较远，因此热电阻的引线对测量结果有较大的影响。
目前，热电阻引线方式有两线制、三线制和四线制三种，如图3-2.2 (a)、(b)、(c)所示。
两线制在热电阻感温体的两端各连一根导线的引线形式为两线制，如图3-2.2 (a)。
这种引线方式简单、费用低，但是引线电阻以及引线电阻的变化会带来附加误差。
因此，两线制适用于引线不长，测温精度要求较低的场合。
三线制在热电阻感温体的一端连接两根引线，另一端连接一根引线，此种引线形式称为三线制，如图3-2.2 (b)。
