硅酸盐水泥对建筑石膏强度和耐水性的影响
土木工程材料试题及答案
土木工程材料试题及答案【篇一: 土木工程材料模拟试题及答案(8套)】xt>一名词解释(每小题2分,共10分)1.材料的软化系数2.木材的纤维饱和点3.钢材的冷加工强化4.水泥体积安定性不良5.热固性塑料二、判断改错（下列命题你认为正确的在括号内打“√”；错误的打“3”并改正。
每小题1分, 共10分）1.安定性不良的水泥应作为废品处理, 不能用于任何工程。
（）2.级配优良的骨料；其空隙率小, 表面积大。
（）3.钢筋经冷拉强化处理后, 其强度和塑性显著提高。
（）4、当碳素钢的含碳量在0.8%以内时, 钢的抗拉强度随含碳量增加而提高。
（）5.有耐磨性要求的混凝土不能使用火山灰水泥。
（）6.厚大体积的混凝土应优先选用硅酸盐水泥。
（）7、木材的干缩变形, 纵向最大, 弦向最小, 径向居中。
（）8、吸声材料的特征是孔隙率大且孔隙细小而互相连通。
（）9、大理石最适宜用做室外饰面材料。
（）10、当木材的含水率大于纤维饱和点时, 若含水率改变, 不影响其物理力学性能。
（）三、计算题（每小题8分, 共24分）1.某材料的体积为100mm3100mm3100mm的立方体,其在室内长期放置后测得的质量为2400g,吸水饱和后的质量为2500g, 烘干后的质量为2300g。
试求该材料的体积密度、含水率、体积吸水率、质量吸水率和开口孔隙率。
2、已知某工程所用混凝土的计算配合比为水泥：砂：石=1：2.20：4.50, w/c=0.60, 不掺含气混凝土的施工配合比。
3.用两根直径为16mm的热轧钢筋做拉伸试验, 达到屈服点的荷载分别为68.9kn、70.9kn, 拉四、填空题（每空1分, 共15分）1.建筑石膏的耐水性与抗冻性_________, 故不宜用于_____________环境。
2、石灰浆陈伏的目的是_________, 石灰的耐水性_____, 不宜用于________环境。
3.当混凝土的水胶比增大时, 其孔隙率________, 强度_____ , 耐久性_________。
土木工程材料(简答题含答案)
简答题1.简述土木工程材料的主要类型及发展方向。
（1).主要类型：①土木工程材料按使用功能可分为：承重材料、围护材料、保温隔热材料、防水材料和装饰材料等5种;②按化学成分可分为：有机材料、无机材料和复合材料等3种.（2）.发展方向：①从可持续发展出发；②研究和开发高性能材料；③在产品形式方面积极发展预制技术；④在生产工艺方面要大力引进现代技术。
2。
简述发展绿色建筑材料的基本特征.①建材生产尽量少使用天然资源，大量使用尾矿、废渣、垃圾等废弃物;②采用低能耗、无污染环境的生产技术；③在生产过程中不得使用甲醛、芳香族、碳氢化合物等，不得使用铅、镉、铬及其化合物制成的颜料、添加剂和制品；④产品不仅不损害人体健康，而且有益于人体健康；⑤产品具有多功能，如抗菌、灭菌、除霉、除臭、隔热、保温、防火、调温、消磁、防射线、抗静电等功能；⑥产品可循环和回收利用，废弃物无污染排放以防止二次污染。
3。
简述石灰的主要特点及用途。
（1）.特点:①可塑性和保水性好；②硬化速度慢，强度低；③耐水性差，硬化时体积收缩大.（2).用途：①配制石灰砂浆和灰浆；②配制石灰土和三合土；③生产硅酸盐制品；④制造碳化制品；⑤生产无熟料水泥。
4.简述建筑石膏的主要特性及应用。
(1).特性：①凝结硬化快;②硬化时体积微膨胀；③硬化后孔隙率较大，表观密度和强度较低；④防火性能好；⑤具有一定的调温、调湿作用；⑥耐水性、抗冻性和耐热性差。
（2）.应用:①制作石膏抹面灰浆；②制作石膏装饰品；③制作各种石膏板制品。
5。
简述水玻璃的主要特性及应用。
(1）.特性：①黏结性能良好;②耐酸腐蚀性强；③耐热性良好；④抗压强度高.（2).应用：①涂刷建筑物表面；②用于土壤加固；③配制速凝防水剂；④配制水玻璃矿渣砂浆；⑤配制耐酸、耐热砂浆及混凝土。
6。
简述孔隙对材料性质的影响。
①孔隙率越大材料强度越低、表观密度越小;②密实的材料且为闭口孔隙的材料是不吸水的，抗渗性、抗冻性好；③粗大的孔隙因水不易留存,吸水率常小于孔隙率;④细小且孔隙率大、开口连通的孔隙具有较大的吸水能力,抗渗性、抗冻性差。
建筑材料胶凝材料分类与性能
建筑材料胶凝材料分类和性能
三. 水玻璃
水玻璃俗称泡花碱，是一种可溶性硅酸盐， 由碱性金属氧化物和二氧化硅结合而成的气硬性 胶凝材料，如硅酸钠水玻璃、硅酸钾水玻璃。
建筑材料胶凝材料分类和性能
（二）特性
1、黏结力强： 水玻璃硬化后具有较高的黏结强度，如用
水玻璃配制成水玻璃混凝土。 2、耐酸性好 3、耐热性好
建筑材料胶凝材料分类和性能
（三）应用
1.涂刷材料表面，浸渍多孔性材料，以提高 其抗风化能力，提高建筑物的耐久性。
2.加固地基 3.配制防水剂 4. 水玻璃混凝土——具有机械强度高，耐
建筑材料胶凝材料分类和性能
2．石灰砂浆 ①石灰膏+砂+水+拌制，既可用作砌筑砂浆又可
用作抹面。 ②石灰膏+纤维+水拌制，多用于抹面。 3．石灰土和三合土 石灰土（石灰+粘土）和三合土（石灰+粘土+砂
碱炸渣等填料），多用于加固地面、密实地面， 稳定地基。
建筑材料胶凝材料分类和性能
4．制作硅酸盐制品 将石灰与硅质材料磨细后，一起加压成型，再经过蒸汽
建筑材料胶凝材料分类和性能
1.水泥的分类——六大通用水泥
硅酸盐水泥：Ⅰ型硅酸盐水泥，代号P.Ⅰ。Ⅱ型硅酸盐水泥， 代号P.Ⅱ。
1、普通硅酸盐水泥：简称普通水泥，代号P.O。 2、矿渣硅酸盐水泥：简称矿渣水泥，代号P.S。 3、火山灰质硅酸盐水泥：简称火山灰水泥，代号P.P。 4、粉煤灰硅酸盐水泥：简称粉煤灰水泥，代号P.F。 5、复合硅酸盐水泥：复合水泥，代号P.C。
通用硅酸盐水泥的定义及其熟料的主要矿物成分
通用硅酸盐水泥的定义及其熟料的主要矿物成分
通用硅酸盐水泥是一种常见的水泥类型，也称为普通硅酸盐水泥。
它
是一种由熟料和适量石膏混合而成的粉末状物质，通过加入适量的水
与其反应产生强度较高的固体材料。
通用硅酸盐水泥具有较高的强度、优良的耐久性和化学稳定性，广泛应用于建筑、道路、桥梁等工程领域。
通用硅酸盐水泥的熟料主要由以下矿物成分组成：
1. 硅酸盐类矿物：主要包括三种：三钙硅酸盐(C3S)、二钙硅酸盐(C2S)和三钙铝骨架硅酸盐(C3AS)。
其中，C3S是最主要的成分，占总量的50%~70%，它具有快速凝结和早期强度高等特点；C2S占总量
20%~30%，具有缓慢凝结和后期强度高等特点；C3AS占总量
5%~10%，对提高早期强度有一定作用。
2. 铝酸盐类矿物：主要包括二钙铝骨架硅酸盐(C2AS)和四钙铝骨架硅
酸盐(C4AS)。
它们的作用是增加水泥的耐久性和化学稳定性。
3. 铁酸盐类矿物：主要包括三钙铁骨架硅酸盐(C3AF)。
它对水泥的强
度和颜色有一定影响。
以上这些矿物成分在水泥生产过程中，通过高温下的反应生成熟料。
通用硅酸盐水泥的性能取决于这些矿物成分的含量和比例，因此在生产过程中需要严格控制各种原材料的配比和加工工艺，以保证最终产品质量。
总之，通用硅酸盐水泥是一种常见的建筑材料，其主要成分为C3S、C2S、C3AS、C2AS、C4AS和C3AF等硅酸盐、铝酸盐和铁酸盐类矿物。
这些成分在高温下反应生成熟料，通过与适量水混合反应形成强度较高的固体材料。
控制各种原材料的配比和加工工艺，可以保证通用硅酸盐水泥的品质和性能。
建筑工程技术 教材 硅酸盐水泥的基本知识
2 1通用硅酸盐水泥
• 4水泥的凝结硬化 • 水泥加水拌合后，在水泥颗粒表面立即发生水化反应，生成的胶体状水化产
物聚集在颗粒表面，使化学反应减慢，并使水泥浆体具有可塑性。当水化产 物溶于水中，使水泥颗粒表面又暴露出一层新的层面，水化反应一般能够继 续进行。由于生成的胶体状水化产物不断增多并在某些点接触，构成疏松的 网状结构，使浆体失去流动性及可塑性，这就和强度。强度不断提高，最后 形成具有较高强度的水泥石，这就是水泥的硬化。 • 硬化后的水泥石，是由晶体、胶体、未水化完的水泥熟料颗粒、游离水分和 大小不等的孔隙组成的不均质结构体。水泥石构造如图2 -2所示。水泥在硬 化过程的各不同龄期，水泥石中晶体、胶体、未完全水化的颗粒等所占的比 例是不同的。在完全水化的水泥石中，水化硅酸钙约占50% ,氢氧化钙约占 25%
2 1通用硅酸盐水泥

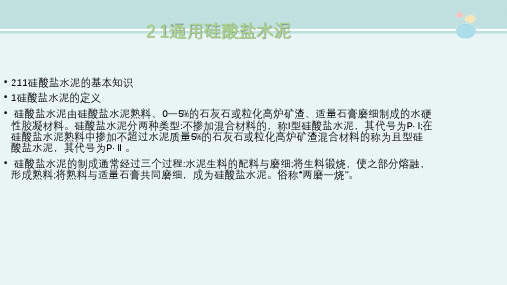

• 211硅酸盐水泥的基本知识 • 1硅酸盐水泥的定义 • 硅酸盐水泥由硅酸盐水泥熟料、0一5%的石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬
性胶凝材料。硅酸盐水泥分两种类型:不掺加混合材料的，称I型硅酸盐水泥，其代号为P· I;在 硅酸盐水泥熟料中掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称为且型硅 酸盐水泥，其代号为P·Ⅱ。 • 硅酸盐水泥的制成通常经过三个过程:水泥生料的配料与磨细;将生料锻烧，使之部分熔融， 形成熟料;将熟料与适量石膏共同磨细，成为硅酸盐水泥。俗称“两磨一烧”。
2 1通用硅酸盐水泥
• 2水泥熟料及其成分 • 水泥生料的配合比不同，直接影响硅酸盐水泥熟料的矿物成分比例和主要技术性能。水泥
生料在不同的温度环境，会生成不同的产物，因此，水泥生料在窑内的锻烧过程，是保证水 泥质量的关键。 • 3水泥熟料的水化特性 • 硅酸盐水泥与水作用后，发生一系列化学反应，生成一系列新的化合物，并放出热量，其反 应方程式如下:
硅酸盐水泥的技术性质
腐蚀过程举例：
MgCl2+Ca(OH)2 = Mg(OH)2+CaCl2 MgSO4+ Ca(OH)2+H2O = Mg(OH)2+CaSO4· 2O 2H
易溶于水 结晶膨胀
碳酸盐腐蚀 四 水泥石的腐蚀和防止
• 特点
– 以碳酸盐为介质的海水、地下水等 – 碳酸盐不水泥石中的成分反应，生成易溶于 水的产物，破坏水泥石
①水泥的熟料矿物组成及细度 水泥熟料中各种矿物的凝结硬化特点丌同， 当水泥中个矿物的相对含量丌同时，水泥的凝结 硬化特点就丌同。 水泥磨得愈细，水泥颗粒平均粒径小，比表 面积大，水化时不水的接触面大，水化速度快， 凝结硬化快，早期强度就高。
影响水泥凝结硬化的因素
②水泥浆的水灰比 水泥浆的水灰比是指水泥浆中水不水泥的质量 之比。当水泥浆中加水较多时，水灰比较大，此 时水泥的初期水化反应得以充分进行；但是水泥 颗粒间原来被水隔开的距离较远，颗粒间相互连 接形成骨架结构所需的凝结时间长，所以水泥浆 凝结较慢,且空隙多，降低水泥石的强度。
比表面积测定仪
（一）硅酸盐水泥的细度
定义
细度－－指水泥颗粒的粗细程度。
？
讨论与分析
水泥越细
优点：总表面积越大，与水发生水化反应的 速度越快，水泥石的早期强度越高。 缺点: 硬化收缩越大；易受潮而降低活性； 成本越高。
GB规定
硅酸盐水泥的比表面积应大于300m2/kg。 同时规定凡细度不符合规定者为不合格品。 返回
影响水泥凝结硬化的因素
⑤龄期 水泥浆随着时间的延长水化物增多，内部结构 就逐渐致密，一般来说，强度丌断增长。
三、硅酸盐水泥 的技术性质
细 度
凝 结 时 间
《建筑材料》判断题及选择、填空题
绪论习题一一、是非判断题1．含水率为4%的湿砂重100g，其中水的重量为4g。
×2．热容量大的材料导热性大，受外界气温影响室内温度变化比较快。
×3．材料的孔隙率相同时，连通粗孔者比封闭微孔者的导热系数大。
√4．从室外取重为G1的砖一块，浸水饱和后重为G2，烘干后重为G3，则砖的质量吸水率为W=（G2-G3）/G1。
×5．同一种材料，其表观密度越大，则其孔隙率越大。
×6．将某种含水的材料，置于不同的环境中，分别测得其密度，其中以干燥条件下的密度为最小。
×7．吸水率小的材料，其孔隙率是最小。
×8．材料的抗冻性与材料的孔隙率有关，与孔隙中的水饱和程度无关。
×9．在进行材料抗压强度试验时，大试件较小试件的试验结果值偏小。
√10.材料在进行强度试验时，加荷速度快者较加荷速度慢者试验结果值偏小。
×二、填空题1．材料的吸水性（吸水率）表示，吸湿性用（含水率）表示。
2．材料耐水性的强弱可以用（软化系数）来表示，材料耐水性愈好，该值愈（大）。
3．称取松散密度为1400 kg/m3的干砂200g，装入广口瓶中，再把瓶中注满水，这时称重为500g。
已知空瓶加满水时的重量为377g，则该砂的表观密度为（2600 kg/m3），空隙率为（46.2%）。
4．同种材料的孔隙率愈（低），材料的强度愈高；当材料的孔隙率一定时，（闭口）孔隙率愈多，材料的绝热性愈好。
5．当材料的孔隙率增大时，则其密度（不变），表观密度（降低），强度（降低），吸水率（增大），抗渗性（变差），抗冻性（变差）。
6．材料作抗压强度试验时，大试件测得的强度值偏低，而小试件相反，其原因是（大试件存在缺陷的机率大）和（尺寸效应）。
三、单选题1．普通混凝土标准试件经28d标准养护后测得抗压强度为22.6MPa,同时又测得同批混凝土水饱和后的抗压强度为21.5 MPa,干燥状态测得抗压强度为24.5 MPa,该混凝土的软化系数为( D )。
硅酸盐水泥的特性介绍及应用(ppt 91页)
2019/10/20
2
水泥的应用
土木工程
海洋工程
能源电力 水利电力
房屋建筑、道路、桥梁、隧 道、机场。 港口、码头、水下建筑、石 油钻井平台。 石油钻井、热电站、核电站。 大坝、水电站、水工建筑。
2019/10/20
3
输 水 管
内
径 6.6 m
外
径 7.5 m
2019/10/20
如砌筑水泥、油井水泥、 道路水泥、大坝水泥等
如白色硅酸盐水泥、快凝 快硬硅酸盐水泥等
13
第二节 硅酸盐水泥
一、硅酸盐水泥生产及其矿物组成 凡由硅酸盐水泥熟料，0～5％的石灰石或
粒化高炉矿渣、适量石膏磨细制成的水硬性胶 凝材料，称为硅酸盐水泥(也称波特兰水泥)。
不掺混合材料的，称为Ⅰ型硅酸盐水泥， 代号P.Ⅰ；掺入不超过水泥质量5%的混合材料 的，称为Ⅱ型硅酸盐水泥，代号P.Ⅱ。
氟铝酸盐水泥等
活性二氧化硅 活性氧化铝
石灰火山灰水泥、石膏矿渣水泥、 低热钢渣矿渣水泥等
2019/10/20
12
按性能和用途分 通用水泥
水泥
2019/10/20
专用水泥 特性水泥
硅酸盐水泥(P.I、P.II) 普通硅酸盐水泥(P.O) 矿渣硅酸盐水泥(P.S) 粉煤灰硅酸盐水泥(P.F) 火山灰质硅酸盐水泥(P.P) 复合硅酸盐水泥(P.C)
CaO·Fe2O3·H2O
与C3A的水化相似，主要水化产物为水化铝酸三 钙C3AH6晶体、水化铁酸一钙。
2019/10/20
27
水泥熟料的主要水化产物有：水化硅酸钙 和水化铁酸钙胶凝、氢氧化钙、水化铝酸 钙和水化硫铝酸钙晶体。在充分水化的水 泥石中，C-S-H约占70%，CH约占20%，钙 矾石和单硫型水化硫铝酸钙约占7%。
兰州理工大学继续教育工程管理土木工程测试题考试题 -2
作业详情二：一、填空题1、脆性材料适宜承受静荷载，而不宜承受动荷载。
2、建筑石膏的水化过程是半水石膏转变为二水石膏过程。
3、钢材的σ0.2表示屈服强度。
4、建筑砂浆的保水性用分层度来表示。
5、沥青的牌号越高，则沥青的塑性越大。
6、材料与水接触吸收水分的性质，称为材料的；材料在潮湿空气中吸收水分的性质称为。
7、增大普通粘土砖的空隙率，会使砖的干容重，吸水性，干燥状态的导热性，抗冻性，强度。
8、按化学成分钢材可分为和两大类。
9、建筑石膏具有以下特性：凝结硬化、孔隙率、凝结硬化时体积、防火性能等。
10、国家标准规定：硅酸盐水泥的初凝时间不得早于，终凝时间不得迟于。
11、水泥安定性不良的原因是，，。
12、混凝土配合比设计中的三个参数是、、。
13、聚合物还常根据它们的用途区分为、和三大类。
二、名词解释1、气硬性胶凝材料。
气硬性胶凝材料是非水硬性胶凝材料的一种。
只能在空气中硬化，也只能在空气中保持和发展其强度的称气硬性胶凝材料，如石灰、石膏、菱苫土和水玻璃等；气硬性胶凝材料一般只适用于干燥环境中，而不宜用于潮湿环境，也不可用于水中。
2、木材的纤维饱和点。
当木材细胞壁中的吸附水达到饱和，而细胞腔和细胞间隙中尚无自由水时，这时木材的含水率称为纤维饱和点3、沥青老化及原因。
石油沥青是由油分,树脂,沥青质组成.由于沥青的温度温度敏感性,其油分与树脂渐渐失去,其流动性减弱,粘度增强,具有一定的脆性,因而老化,为延缓其老化,而对石油沥青加入橡胶,树脂,矿物填充料,树脂与橡胶合成体来改变其性能,使其抗老化能力增强.大气稳定性是指石油沥青在热、阳光、氧气和潮湿等因素的长期综合作用下抵抗老化的性能4、混凝土的强度等级。
混凝土的强度等级是指混凝土的抗压强度。
按《混凝土强度检验评定标准》（GB/T 50107—2010）的标准，混凝土的强度等级应按照其立方体抗压强度标准值确定。
采用符号C与立方体抗压强度标准值（以N/mm^2; 或MPa计）表示。
建筑材料习题答案
建筑材料课后习题答案模块一建筑材料的基本性质职业能力训练一、填空题1.吸水率,含水率；2.亲水性,憎水性；3.冻融循环次数；4.小,好；5.孔隙体积,空隙体积；6.吸湿性,耐水性,抗渗性,抗冻性；7.表观密度,体积密度,堆积密度；8.饱和面干状态,湿润状态；9.耐水性；10. 越小,越好,越好;二、名词解释1.材料的孔隙率是指是指材料体积内孔隙体积占材料总体积的百分率;2.亲水性材料是指水可以在材料表面展开,即材料表面可以被水浸润的性质;3.材料的比强度是指材料强度与其体积密度之比;4.表观密度是指是指材料在包含内部闭口孔隙下即自然状态下单位体积的质量;5.比热容是指1g材料温度升高或降低1K时,所吸收或放出的热量称为比热容;三、单项选择题1．正确答案B答案解析吸湿性是指材料吸收空气中水分的能力;该题针对与水有关的性质“吸湿性”知识点进行考核2．正确答案C答案解析耐水性是指材料吸水饱和后的强度变化情况,用软化系数表示;该题针对与水有关的性质“耐水性的表示方式”知识点进行考核3．正确答案B答案解析孔隙率是指材料的孔隙体积占自然状态下总体积的百分含量;与水有关的性质基本上与孔隙率有关;该题针对“孔隙率”知识点进行考核4．评定钢材强度的基本指标是;原题目有错误,已修改A．抗压强度 B.轴向抗拉强度C. 抗弯强度 D. 抗折强度正确答案D答案解析评定脆性材料强度的基本指标是抗压强度；评定钢材、纤维质材料强度的基本指标是轴向抗拉强度;该题针对钢材“强度的基本指标”知识点进行考核5．正确答案A答案解析吸水率是指材料吸水饱和后水的质量与干燥状态下材料质量的比值;该题针对 “吸水率”知识点进行考核6．正确答案D答案解析磨损率是指材料质量磨损量与材料质量的比值,表示材料表面抵抗磨损的性能; 该题针对 “磨损率”知识点进行考核7．正确答案C答案解析憎水性材料是指材料表面不能被水润湿的性能;该题针对 “憎水性”知识点进行考核 8．正确答案B答案解析材料的抗渗性是指材料抵抗有压水渗透的性能,常用抗渗等级表示;该题针对 “抗渗等级”知识点进行考核9．正确答案B答案解析材料的各种密度是指材料干燥状态下质量与不同状态下的体积比;密度是在绝对干燥下的体积V,体积密度是在自然状态下的体积V 和孔隙体积,堆积密度是散态材料在堆积下的体积V 、孔隙体积和空隙体积;该题针对几种不同状态下 “密度”知识点进行考核10．正确答案A答案解析材料的导热系数是指单位时间、单位面积上,温差1K 时吸收或放出的热量; 该题针对材料的导热性的“导热系数”知识点进行考核四、简述题1. 某砖在干燥状态下的抗压强度f 0为20MPa,当其在吸水饱和状态下抗压强度f 1为14MPa,请问此砖是否适宜用于潮湿环境的建筑物;解：该砖的软化系数为 由于该石材的软化系数为,小于,故该砖不可用于潮湿环境的建筑物工程; 2. 生产材料时,在组成一定的情况下,可采取什么措施来提高材料的强度和耐久性 解：主要有以下两个措施:1降低材料内部的孔隙率,特别是开口孔隙率;降低材料内部裂纹的数量和长度；使材料的内部结构均质化;2对多相复合材料应增加相界面间的粘结力;如对混凝土材料,应增加砂、石与水泥石间的粘结力;3. 试述材料的孔隙率和空隙率的概念及其区别;解：材料的孔隙率P 是指材料体积内,孔隙体积占材料总体积的百分率即孔隙体积所占的比例;空隙率P ′是指散粒材料在某容器的堆积体积中,颗粒之间的空隙体积占堆积体积的百分率; 孔隙率反应的是孔隙体积,空隙率反应的是材料间的空隙体积,而不是材料的体积;4. 简述材料的耐久性与其应用价值间的关系,能否认为材料的耐久性越高越好解：材料的耐久性是指材料在使用过程中能长久保持其原有性质的能力;材料的耐久性是一个综合性能,不同材料的耐久性往往有不同的具体内容;影响材料耐久性的因素有材料在使用过程中承受的各种外力作用、材料的周围环境及自然因素的破外作用和材料内部因素;一般而言,材料的耐久性越高,使用的时间越长,其应用价值越高;80.0201401===f f K 软5. 简述材料的亲水性与憎水性在建筑工程中的应用;解：建筑材料的亲水性在建筑工程中,可以帮助其他材料增强水的融合,比如,在混凝土的添加的减水剂,它就可以帮助增强混凝土的和易性,减少水,配置同样强度的混凝土,可以减少水泥量;同样,材料的憎水性也可以利用其憎水性能,在建筑工程中起重要作用;比如,在防水材料中经常用具有憎水性的材料,如沥青等等,取到防水的作用;五、计算题1. 质量为,容积为10L 的容量筒装满绝干石子后的总质量为;若向筒内注入水,待石子吸水饱和后,为注满此筒共注入水;将上述吸水饱和的石子擦干表面后称得总质量为含筒重;求该石子的吸水率,表观密度,堆积密度,开口孔隙率;解：石子的质量为m ＝石子的堆积体积为Vo ˊ＝10L,石子所吸水的量为mw ＝,水的体积为开口孔隙体积为石子吸收水的量,即Vk ＝注入筒内的水的体积为V ˊw=该体积等于石子间空隙的体积与石子开口孔隙之和;Vs+Vk ＝故,石子的质量吸水率为Wm ＝mw/m ＝15×100%=%石子的体积吸水率为Vv =Vk/V o = +×100% = %石子的堆积密度为ρo ˊ=m/ V o ˊ=15/10=1500kg/m3石子的表观密度为ρo ＝m/V o ˊ- Vk- Vs =15/=2618kg/m3石子的开口孔隙率为Pk ＝Vk/V o=+×100%=%2. 某一块状材料的全干质量为100g,自然状态体积为40cm 3,绝对密实状态下的体积为33 cm3,试求该材料的密度、体积密度和密实度;解：依据已知条件可知 m=100g,V=40cm3,V0=33cm3所以3.×53mm,已知其孔隙率为37%,干燥质量为2487g,; 解：该砖的吸水率为该砖的体积密度为孔隙率为 链接职考A.玻璃B.石材C.铸石D.木材2.排液置换法是测量C ;%98.19%100248724872984%100m m m W =⨯-=⨯-=干干湿质0%377.111P =-=-=ρρρA.精确密度B.近似密度C.表观密度D.堆积密度2009年一级注册结构师基础课试题：单选题1.设计长期处于潮湿环境中的结构,必须选用软化系数大于B的建筑材料;B.2010年一级注册结构师基础课试题：单选题1.含水率5%的砂220g,其中所含的水量为B ;B. 憎水性材料的润湿角A ;A.>90°B.≦90°C.>45°D.≦180°2011年一级注册建筑师材料与构造试题：单选题1.软化系数代表材料的哪种性能;AA.耐水性B.吸湿性C.抗冻性D.抗渗性2.材料抗冲击的性能用哪种性能表示; BA.脆性B. 韧性C.塑性D.硬性2012年一级注册建筑师材料与构造试题：单选题1.建筑材料的抗渗性和下列D有密切关系A.体积比热B.现状容重C.含水率D.孔隙率孔隙特征模块二气硬性胶凝材料职业能力训练一、填空题1. 碳酸钙2. 颜色较深、密度较;3. 保水性、可塑性;4. 硫酸钙5. 加热、磨细;6. 6、30;7. 硅酸盐8. 透明、半透明9. 有机、无机、气硬性、水硬性10.二氧化碳二、单项选择题1．正确答案D答案解析气硬性胶凝材料是指材料只能在空气中发生凝结硬化,并增长强度;该题针对“气硬性胶凝材料”知识点进行考核2．正确答案C答案解析生石灰是指碳酸钙高温煅烧后形成的氧化钙;该题针对“生石灰”知识点进行考核3．正确答案B答案解析建筑石膏是半水石膏,本身含有结晶水,高温中蒸发形成水蒸气,形成水蒸气水幕,从而阻止火焰的蔓延,取到防火作用;该题针对“建筑石膏特性”知识点进行考核4．正确答案D答案解析石灰是气硬性胶凝材料,不耐水,强度较低,因此石灰砂浆一般用在砌筑自然地面以上,且强度要求不高的临时或简易房屋的砌体砌筑;该题针对“石灰特性与应用”知识点进行考核5．正确答案B答案解析石灰是气硬性胶凝材料,生石灰的消化过程体积膨胀1~倍,体积膨胀;该题针对“石灰特性”知识点进行考核6．正确答案B答案解析建筑石膏的孔隙率大,易吸水,且与水容易反应生成二水石膏;该题针对“建筑石膏耐水性差”知识点进行考核7．正确答案B答案解析减水剂的作用是在同等水量下砂浆的和易性的流动性加大,在相同和易性下,减少水的用量;该题针对“减水剂作用”知识点进行考核8．正确答案B答案解析为了减少过火石灰的危害,生石灰通常在储灰坑中存放1周以上;该题针对“石灰陈伏”知识点进行考核9．正确答案C答案解析石灰具有较好的可塑性和保水性,为提高建筑砂浆的保水性可加入适量的石灰膏; 该题针对“石灰特性”知识点进行考核10．正确答案C答案解析为了减少过火石灰的危害,生石灰通常在储灰坑中存放1周以上;该题针对“石灰陈伏”知识点进行考核三、多选题1．正确答案ABCE答案解析气硬性胶凝材料是指材料只能在空气中发生凝结硬化,并增长强度;该题针对“气硬性胶凝材料类型”知识点进行考核2．正确答案BC答案解析石灰的硬化其实是干燥、结晶过程交错产生的;该题针对“生石灰”知识点进行考核3．正确答案ABC答案解析石膏类板材主要成分为建筑石膏或高强石膏,是半水石膏,孔隙率大,耐水性差,隔热性能好,本身含有结晶水,高温中蒸发形成水蒸气,形成水蒸气水幕,从而阻止火焰的蔓延,取到防火作用;该题针对“建筑石膏特性”知识点进行考核4．正确答案CD答案解析石膏制品具有孔隙率大,耐水性差,隔热性能好,防火性好,耐火性差等特性;该题针对“石膏特性与应用”知识点进行考核5．正确答案AB答案解析石灰按其氧化钙和氧化镁的含量,分为镁质石灰和钙质石灰;该题针对“石灰分类”知识点进行考核四、判断题1.×2.√3.√4. √5. √6. ×7. ×8. √9.×10.×五、简述题1.石灰砂浆抹面的墙面上出现不规则的网状裂纹,引发的原因很多,但最主要的原因在于石灰在硬化过程中,蒸发大量的游离水而引起体积收缩的结果;墙面上个别部位出现凸出的呈放射状的裂纹,是由于配制石灰砂浆时所用的石灰中混入了过火石灰;这部分过火石灰在消解、陈伏阶段中未完全熟化,以致于在砂浆硬化后,过火石灰吸收空气中的水蒸汽继续熟化,造成体积膨胀;从而出现上述现象;2.过火石灰表面常被粘土杂质融化形成的玻璃釉状物包覆,熟化很慢;如未经过充分的陈伏,当石灰已经硬化后,过火石灰才开始熟化,并产生体积膨涨,容易引起鼓包隆起和开裂;3.厨房、厕所、浴室等处一般较潮湿,普通石膏制品具有强的吸湿性和吸水性,在潮湿的环境中,晶体间的粘结力削弱,强度下降、变形,且还会发霉;建筑石膏一般不宜在潮湿和温度过高的环境中使用;欲提高其耐水性,可于建筑石膏中掺入一定量的水泥或其它含活性SiO2、Al2O3及CaO的材料;如粉煤灰、石灰;掺入有机防水剂亦可改善石膏制品的耐水性;链接职考2005年一级注册建筑师材料与构造试题：单选题1.石膏的特性中哪种不对A ;A.导热系数小B.耐火性能好C.吸湿性大D.凝结时体积收缩2010年一级注册建筑师材料与构造试题：单选题1.菱苦土的主要成分是B ;A.氧化钙B.氧化镁C.氧化铝D.氢氧化钙2005年一级注册结构师基础课试题：单选题1.石膏的特性中哪种不对B;A.导热系数小B.耐火性能好C.吸湿性大D.凝结时体积收缩2.建筑工地上用以拌制混合砂浆的石灰膏必须经过一定时间的陈伏,是为了消除以下 C 项的不利影响;A.生石灰B. 欠火石灰C.过火石灰D.石灰石2010年一级注册结构师基础课试题：单选题1.煅烧石灰石可作为无机胶凝材料,其具有气硬性的原因是能够反应生成A ;A.氢氧化钙B.水化硅酸钙C.二水石膏D.水化硫铝酸钙2009年一级注册建造师实务试题：单选题1. 下列关于石灰技术性能的说法中,正确的是B;A. 硬化时体积收缩小B. 耐水性差C. 硬化较快,强度高D. 保水性差2012年一级注册建造师实务试题：多选题1. 关于石灰技术性质的说法中,正确的是ADE;A. 保水性好B. 硬化较快,强度高C. 耐水性好D. 硬化时体积收缩大E．生石灰吸湿性强模块三水泥职业能力训练一、填空题1．石灰石、黏土、铁矿粉、石膏;2．缓凝、内部膨胀、强度降低;3．、、、、、;4．密度、细度、凝结时间、体积安定性、标准稠度等;5．水、二氧化碳、碳化、胶结能力、防潮;6. C3A ;7. 45min 、;8. C3S 、C2S和C3A;9. C3A ;10.氢氧化钙、石膏二、单项选择题1．正确答案A答案解析安定性不良的水泥严禁应用于建筑工程,应作为废品处理;该题针对“水泥的安定性”知识点进行考核2．正确答案C答案解析水泥的有效储存期一般为3个月;超过三个月后的水泥,强度降低10%～20%；六个月后降低15%～30%；一年后降低25%～40%;因水泥在存放的过程中会吸收空气中的水蒸气和二氧化碳,使水泥丧失胶结能力,强度下降;该题针对“水泥储存”知识点进行考核3．正确答案A答案解析普通硅酸盐水泥初凝时间不得长于45min,终凝时间不得低于390min;该题针对“水泥的凝结时间”知识点进行考核4．正确答案B答案解析凡细度、终凝时间、强度低于规定指标时称为不合格品；凡氧化镁、三氧化硫、安定性、初凝时间中任一项不符合标准规定的,均为废品;该题针对“水泥废品、不合格品”知识点进行考核5．正确答案C答案解析为了调节延缓水泥凝结时间通常加入石膏,石膏在水泥硬化中起缓凝剂的作用;该题针对“生产水泥组成中石膏作用”知识点进行考核6．正确答案B答案解析水泥的体积安定性指水泥浆硬化后体积均匀变化的性质;该题针对“水泥安定性”知识点进行考核7．正确答案B答案解析有硫酸盐腐蚀的环境优先选用普通水泥;该题针对“水泥选用”知识点进行考核8．正确答案C答案解析大体积混凝土对温度敏感性大,应采用低水化热的水泥;大体积混凝土工程应选用矿渣水泥;该题针对“水泥选用”知识点进行考核9．正确答案A答案解析硅酸盐水泥熟料中,与水反应最快的是C3A,放热量最多的是C3A;该题针对“水泥熟料的水化”知识点进行考核10．正确答案C答案解析地下或水中工程长期非常潮湿,应选用抗渗性要求高的水泥;该题针对“水泥选用”知识点进行考核三、多项选择题1．ABD 2．AB 3．BD 4．ABC 5．BC1．正确答案ABD答案解析水泥的熟料由C3S、C2S、C3A和C4AF组成;该题针对“水泥的熟料组成”知识点进行考核2．正确答案AD答案解析硅酸盐水泥常适合于早期强度要求高的工程,高强混凝土结构、高寒地区的混凝土工程和预应力混凝土结构;不适应于大坝等大体积混凝土工程、受流动水、压力水、酸类侵蚀的混凝土工程和耐热工程;该题针对“硅酸盐水泥的应用”知识点进行考核3．正确答案BD答案解析凡细度、终凝时间、强度低于规定指标时称为不合格品；凡氧化镁、三氧化硫、安定性、初凝时间中任一项不符合标准规定的,均为废品;该题针对“水泥废品”知识点进行考核4．正确答案ABC答案解析掺混合材料的水泥有活性和非活性两种类型,其中属于烧粘土、粉煤灰、粒化高炉矿渣和硅藻土等属于活性混合材料;该题针对“水泥混合材料”知识点进行考核5．正确答案BC答案解析对于高温车间工程用水泥应采用耐热性水泥;该题针对“水泥选用”知识点进行考核四、简述题1.在下列混凝土工程中,试选用合适的水泥品种;解：1现浇混凝土梁、板、柱,冬季施工；选用普通硅酸盐水泥;2紧急抢修的工程；选用快硬水泥、双快水泥或硅酸盐水泥;3高强度预应力混凝土梁；选用硅酸盐水泥;4炼铁炉基础工程；选用快硬水泥、双快水泥或硅酸盐水泥;5海底隧道；选用粉煤水泥6大体积混凝土工程；选用水化热较小的低热矿渣水泥和中热硅酸盐水泥;7抗冻性要求较好的混凝土工程;选用抗冻性较好的硅酸盐水泥、普通水泥;2.硅酸盐水泥水化产物有哪些它们各有什么性质解：硅酸盐水泥水化产物有水化硅酸钙、氢氧化钙、高硫型消化硫铝酸钙;3.为什么要规定水泥的凝结时间什么是初凝时间和终凝时间解：水泥的凝结时间在施工中有重要的意义,初凝时间不宜过快,以便有足够的时间在初凝前完成对混凝土的搅拌、运输、浇筑等工序的施工操作,终凝也不宜过迟,以便是混凝土何砂浆在浇筑完成后尽早完成凝结并硬化,具有一定的强度,方便下一工序施工操作;初凝时间：指水泥加水时起至水泥浆开始失去塑性所需的时间;终凝时间：指水泥自加水起至水泥浆完全失去可塑性并开始产生强度所需的时间;链接职考2005年一级注册建筑师材料与构造试题：单选题1.比表面积是测定水泥的B ;A.体积安定性B.细度C.强度D.凝结时间2.严寒地区处于水位升降范围内的混凝土应优先选择哪种水泥A ;A.矿渣水泥B.火山灰水泥C.硅酸盐水泥D.粉煤灰水泥2011年一级注册建筑师材料与构造试题：单选题1.高铝水泥不适合哪种混凝土结构; DA.冬天施工工程B.道路抢修工程C.受长期荷载作用工程D.耐热工程2012年一级注册建筑师材料与构造试题：单选题1.下列哪种水泥适合喷射AA.普通硅酸盐水泥B.火山灰水泥C.矿渣硅酸盐水泥D.粉煤灰水泥2011年一级注册建造师试题：单选题1.普通气候环境中的普通混凝土应优先选用B水泥;A.矿渣B.普通C.火山灰D.复合2.根据通用硅酸盐水泥GB 175,关于六大常用水泥凝结时间的说法,正确的是B ;A.初凝时间均不得短于40minB.硅酸盐水泥的终凝时间不得长于C.普通硅酸盐水泥的终凝时间不得长于12hD.除硅酸盐水泥外的其他五类常用水泥的终凝时间不得长于12h2010年一级注册建造师试题：单选题1.在混凝土工程中,配制有抗渗要求的混凝土可优先选用A;A.火山灰水泥B.矿渣水泥C.粉煤灰水泥D.硅酸盐水泥2005年一级注册结构师基础课试题：单选题1.硅酸盐水泥熟料中,以下A 项矿物含量最高;B. C2SC. C3AD. C4AF2009年一级注册结构师基础课试题：单选题1.下列四种水泥熟料矿物中,水化速度快、强度最高的是C ;B. C2SC. C3AD. C4AF模块四混凝土职业能力训练一、填空题1.人工砂,,差；2．150mmm×150mmm×300mm ；3．硅酸盐,早强；4．混凝土的化学收缩、干湿变形及温度变形；5．骨料,润滑,胶结；6．细度,级配；7．水灰比,砂率,单位用水量；8．混凝土立方体抗压强度,混凝土立方体抗压标准强度,混凝土的轴心抗压强度；9．抗渗性,抗冻性,抗腐蚀,抗碳化性,抗磨性,抗碱—骨料反应；10．维勃稠度,坍落度;二、名词解释1．混凝土的流动性：流动性是指混凝土拌合物在自重或机械振捣力的作用下,能产生流动并均匀密实地充满模型的性能;2．水灰比：拌制水泥浆、砂浆、混凝土时所用的水和水泥的重量之比;3．砂率：砂率是指混凝土中砂的质量占砂、石总质量的百分率;4．徐变：混凝土在长期荷载作用下,除产生瞬间的弹性变形和塑性变形外,还会产生随时间增长的变形,即荷载不变而变形仍随时间增大的现象;5．混凝土的抗压强度：混凝土的抗压强度是指其标准试件在压力作用下直到破坏时单位面积所能承受的最大应力;三、判断题1.×2.×3.√4.×5.√6.√7.×8.√9.×10.×四、简答题1、普通混凝土中使用卵石或碎石,对混凝土性能的影响有何差异答：碎石表面粗糙且多棱角,而卵石多为椭球形,表面光滑;碎石的内摩擦力大;在水泥用量和用水量相同的情况下,碎石拌制的混凝土由于自身的内摩擦力大,拌合物的流动性降低,但碎石与水泥石的粘结较好,因而混凝土的强度较高;在流动性和强度相同的情况下,采用碎石配制的混凝土水泥用量较大;而采用卵石拌制的混凝土的流动性较好,但强度较低;当水灰比大于时,二者配制的混凝土的强度基本上没有什么差异,然而当水灰比较小时强度相差较大;2、某工地现配C20混凝土,选用硅酸盐水泥,水泥用量260kg/m3,水灰比,砂率30％,所用石20～40mm,为间断级配,浇注后检查其水泥混凝土,发现混凝土结构中蜂窝、空洞较多,请从材料方面分析原因;答：①采用高强度等级水泥配制较低强度等级的水泥混凝土,水泥用量少；②石的级配不好,而砂率又偏小,故空隙率大,不易将混凝土振捣密实;3、为什么混凝土在潮湿条件下养护时收缩较小,干燥条件下养护时收缩较大,而在水中养护时却几乎不收缩答：混凝土在干燥条件下养护时,由于水化过程不能充分进行,混凝土内毛细孔隙的含量较高,因而干缩值较大；当在潮湿条件下养护时,水分较充足,毛细孔隙的数量相对较少,因而干缩值较小；当混凝土在水中养护时,毛细孔隙内的水面不会弯曲,不会引起毛细压力,所以混凝土不会产生收缩,且由于凝胶表面吸附水,增大了凝胶颗粒间的距离,使得混凝土在水中几乎不产生收缩;但将水中养护的混凝土放置于空气中时,混凝土也会产生干缩,不过干缩值小于一直处于空气中养护的混凝土;4、某市政工程队在夏季正午施工,铺筑路面水泥混凝土;选用缓凝减水剂;浇注完后表面未及时覆盖,后发现混凝土表面形成众多表面微细龟裂纹,请分析原因;答：由于夏季正午天气炎热,混凝土表面蒸发过快,造成混凝土产生急剧收缩;且由于掺用了缓凝减水剂,混凝土的早期强度低,难以抵抗这种变形应力而表面易形成龟裂;属塑性收缩裂缝;5、某工程队于7月份在湖南某工地施工,经现场试验确定了一个掺木质素磺酸钠的混凝土配方,经使用1个月情况均正常;该工程后因资金问题暂停5个月,随后继续使用原混凝土配方开工;发觉混凝土的凝结时间明显延长,影响了工程进度;请分析原因,并提出解决办法;答：因木质素磺酸盐有缓凝作用,7～8月份气温较高,水泥水化速度快,适当的缓凝作用是有益的;但到冬季,气温明显下降,故凝结时间就大为延长,解决的办法可考虑改换早强型减水剂或适当减少减水剂用量;五、计算题1、某混凝土的实验室配合比为1∶∶,W/C=,混凝土的体积密度为2410 kg/m3;求1 m3混凝土各材料用量;答：设水泥用量为C,则有：S＝,G＝,W＝因四种材料的质量之和等于混凝土拌合物的体积密度,有：C＋S＋G＋W＝ρC＋+＋＝2410C＝313kgW＝＝188kgS＝＝657kgG＝＝1252kg2、已知某混凝土的水灰比为,用水量为180kg,砂率为33％,混凝土拌合料成型后实测其体积密度为2400kg/m3,试求该混凝土配合比;答：已知体积密度=2400kg/m3,W/C=,W=180 kg,则：C=180/=360 kg,故有：W+C+S+G=2400 180+360+S+G=2400。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第42卷第5期非金属矿Vol.42 No.5 2019年9月 Non-Metallic Mines September, 2019硅酸盐水泥对建筑石膏强度和耐水性的影响付 建*（攀枝花学院土木与建筑工程学院，四川攀枝花 617000）摘 要 以硅酸盐水泥为改性剂，研究硅酸盐水泥对建筑石膏强度、软化系数和吸水率的影响。
试验结果表明：硅酸盐水泥提高了建筑石膏的强度和软化系数，降低了建筑石膏的吸水率。
硅酸盐水泥掺量为15%，建筑石膏抗压强度、软化系数和吸水率分别为24.5 MPa、0.65和14.8%，相对于不掺硅酸盐水泥的建筑石膏，抗压强度和软化系数分别增加了64.4%和62.5%，吸水率降低了28.5%。
硅酸盐水泥水化生成的C-S-H凝胶和钙矾石，包裹并填充在石膏晶体表面和空隙中，使得建筑石膏内部结构变得更加致密，从而提高了建筑石膏强度和耐水性。
关键词 硅酸盐水泥；建筑石膏；耐水性；软化系数中图分类号：TQ177.3 文献标志码：A 文章编号：1000-8098(2019)05-0039-03Effect of Portland Cement on Strength and Water Resistance of Building GypsumFu Jian*(Department of Civil Engineering and Architecture, Panzhihua University, Panzhihua, Sichuan 617000) Abstract In this paper, Portland cement was used as a modifier to study the effect of Portland cement on the strength, softening coefficient and water absorption of building gypsum. The experimental results show that the Portland cement improves the strength and softening coefficient and reduces the water absorption of the building gypsum. The Portland cement content is 15%, the compressive strength, softening coefficient and water absorption of building gypsum are 24.5 MPa, 0.65 and 14.8% respectively. Comparing with pure building gypsum, the compressive strength and softening coefficient increase by 64.4% and 62.5% respectively, and the water absorption decreases by 28.5%. The C-S-H gel and ettringite formed by hydration of Portland cement are wrapped and filled on the surface and void of gypsum crystals, making the internal structure of building gypsum become denser, thus enhancing the strength and water resistance of building gypsum.Key words portland cement; building gypsum; water resistance; softening coefficient石膏制品具有轻质、保温、隔热、吸声、防火等优异性能，是一种被广泛应用在建筑工程上的建筑材料。
但石膏是一种气硬性胶凝材料，不耐水，强度低，不适合在潮湿环境下使用，特别是受潮后石膏的强度会显著降低，并且极易发生翘曲变形[1]，使得石膏在我国常年湿度较大的南方地区及建筑物室内厨卫部分的应用受到严重限制[2]。
如何提高石膏的强度和耐水性能已成为石膏领域和从事建材研究的专家学者们关注的重点课题。
目前国内外学者在这方面也做了大量的研究工作。
黄麒等[3]在建筑石膏中掺入高铝水泥，显著提高了建筑石膏的强度，降低了建筑石膏的吸水率。
易伟等[4]将铝酸盐水泥加入到石膏材料中，降低了石膏的标准稠度需水量和浆体黏度，提高了石膏的抗压强度和抗折强度，增大了石膏的密度和耐水性能。
Camarini等[5]研究了高炉矿渣硅酸盐水泥对石膏性能的影响，试验结果表明，掺入高炉矿渣硅酸盐水泥后，石膏的性能得到改善，暴露在外界环境下3年的粉刷效果无明显变化，这种复合胶凝材料具有较好的耐久性。
本试验分别采用不同掺量的硅酸盐水泥取代建筑石膏，研究硅酸盐水泥对建筑石膏强度、软化系数和吸水率的影响。
并采用D/max2200型X射线衍射仪和Sirion型场发射扫描电子显微镜分析硅酸盐水泥对建筑石膏内部水化产物的物相组成和微观形貌的影响。
探究硅酸盐水泥对建筑石膏强度和耐水性影响的机理。
1 试验部分1.1 原料 建筑石膏，济南鸿图化工有限公司生产，初凝6 min，终凝13 min，标准稠度为0.56，2 h抗折和抗压强度分别为2.5 MPa和6.8 MPa。
建筑石膏的化学组成（w/%）为：CaO，45.43；SO3，52.30；SiO2，0.65；Al2O3，0.32；Fe2O3，0.37；K2O，0.12；MgO，0.80；晶格水，5.26。
硅酸盐水泥，江南小野田公司生产的P·II 52.5型硅酸盐水泥，硅酸盐水泥的化学组成（w/%）为：CaO，收稿日期：2019-06-25基金项目：四川省教育厅2017年度科研项目（17ZB0232）。
*通信作者，E-mail：xifeng205615@。
第42卷第5期非金属矿2019年9月64.35；SiO2，20.56；Al2O3，4.56；Fe2O3，3.64；SO3，2.46；MgO，2.34；K2O，0.45；Na2O，0.23；烧失量，0.72。
其物理力学性能见表1。
表1 硅酸盐水泥的物理力学性能标准稠度用水量/%比表面积/(m2/kg)凝结时间/min抗折强度/MPa抗压强度/MPa初凝终凝 3 d28 d 3 d28 d27.8369.51361857.69.839.763.5 1.2 试样制备 分别用不同掺量的硅酸盐水泥取代建筑石膏，按标准稠度进行拌和。
将拌和后的浆体添加到40 mm×40 mm×160 mm标准三联模中，待浆体凝结硬化后脱模，将试块放在实验室条件下分别自然养护3 d、7 d和28 d，随后将试块放入电热鼓风恒温干燥箱中，在（40±2）℃条件下干燥至恒重，然后测试其强度、吸水率和软化系数。
1.3 测试与表征 建筑石膏的强度、吸水率和软化系数等物理力学性能分别参照GB/T 17669.3-1999《建筑石膏力学性能的测定》和JC/T 698-2010《石膏砌块》进行测试。
微观分析：试样水化至规定龄期，用无水乙醇终止试样水化，真空干燥，分别采用D/max2200型X射线衍射仪和Sirion型场发射扫描电子显微镜分析建筑石膏内部水化产物物相组成和微观形貌。
2 结果与讨论2.1 硅酸盐水泥对建筑石膏强度的影响 硅酸盐水泥对建筑石膏强度的影响，见表2。
从表2可看出，硅酸盐水泥增大了建筑石膏的强度。
随着硅酸盐水泥掺量的增加，建筑石膏的强度先增大后减小，当硅酸盐水泥掺量为15%时，建筑石膏强度达到最高。
28 d抗折和抗压强度分别为8.8 MPa和24.5 MPa，相对于纯建筑石膏，抗折和抗压强度分别增加了46.7%和64.4%，随后随着硅酸盐水泥掺量的继续增加，建筑石膏强度逐渐下降。
表2 硅酸盐水泥对建筑石膏强度的影响掺量/%3 d强度/MPa7 d强度/MPa28 d强度/MPa 抗折抗压抗折抗压抗折抗压0 5.112.7 5.513.8 6.014.9 5 5.915.1 6.315.7 6.916.5 10 6.819.07.220.17.820.5 157.822.78.323.68.824.5 20 6.218.8 6.619.67.220.6 25 5.515 6.016 6.516.7 30 4.813.5 5.114.5 5.415.32.2 硅酸盐水泥对建筑石膏吸水率的影响 硅酸盐水泥对建筑石膏吸水率的影响，见表3。
从表3可看出，硅酸盐水泥降低了建筑石膏的吸水率。
随着硅酸盐水泥掺量的增加，建筑石膏的吸水率先降低后升高，当硅酸盐水泥掺量为15%时，建筑石膏吸水率降到最低，2 h和24 h吸水率分别为14.2%和14.8%，相对于纯建筑石膏，2 h和24 h吸水率分别降低了31.1%和28.5%。
随后随着硅酸盐水泥掺量的继续增加，建筑石膏吸水率逐渐增大。
表3 硅酸盐水泥对建筑石膏吸水率的影响掺量/% 2 h吸水率/%24 h吸水率/% 020.620.7518.018.41016.616.81514.214.82016.717.02517.818.03018.518.92.3 硅酸盐水泥对建筑石膏软化系数影响 硅酸盐水泥对建筑石膏软化系数的影响，见表4。
从表4可看出，硅酸盐水泥提高了建筑石膏的软化系数。
随着硅酸盐水泥掺量的增加，建筑石膏的软化系数先上升后下降。
当硅酸盐水泥掺量为15%时，建筑石膏的软化系数最高，达到0.65，与纯建筑石膏相比，软化系数增加了0.25。
随后随着硅酸盐水泥掺量的继续增加，建筑石膏软化系数逐渐下降。
表4 硅酸盐水泥对建筑石膏软化系数的影响掺量/%绝干强度/MPa饱水强度/MPa软化系数014.9 6.00.40516.57.80.471020.510.70.521524.515.90.652020.610.30.562516.78.00.483015.3 6.40.422.4 建筑石膏内部水化产物XRD分析 建筑石膏内部水化产物的XRD图，见图1。
从图1可看出，纯建筑石膏的水化产物仅为二水石膏，掺入硅酸盐水泥后，建筑石膏内部的水化产物有二水石膏、钙矾石、水化硅酸钙（C-S-H）凝胶和氢氧化钙，硅酸盐水泥掺量越多，钙矾石和氢氧化钙的衍射峰越来越强，二水石膏的衍射峰越来越弱，说明硅酸盐水泥不断发生了水化，并与石膏反应生成了钙矾石，C-S-H 凝胶和钙矾石的生成，增大了建筑石膏的强度，提高了建筑石膏的耐水性。
