1．设计任务与要求本课题的研究方法是利用单片机和数字温度传感器DS18B20设计一台数字温度计。
单片机作为主控制器，数字温度传感器DS18B20作为测温元件，传感器DS18B20可以读取被测量温度值，进行转换，从而用4位共阳极LED数码管来显示转换后的温度值，可以设定温度的上下限报警功能，实现报警提示。
2.系统的总体设计方案本设计将利用DS18B20智能温度传感器和单片机小系统，设计一个数字温度采集系统。
并设计一个人机接口电路：键盘采用独立按键（功能自定义），显示器采用共阴极4位LED显示。

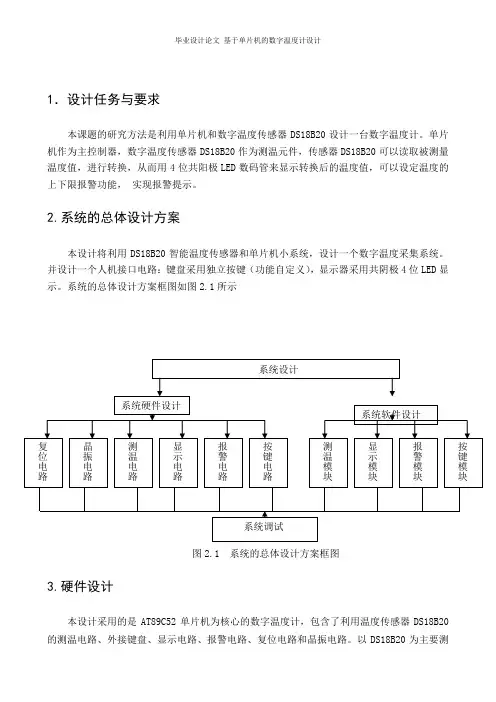

系统的总体设计方案框图如图2.1所示图2.1 系统的总体设计方案框图3.硬件设计本设计采用的是AT89C52单片机为核心的数字温度计，包含了利用温度传感器DS18B20的测温电路、外接键盘、显示电路、报警电路、复位电路和晶振电路。
以DS18B20为主要测温元件进行实时监控温度值。
以4位数码管为显示器件，利用单片机的P0口和电阻排来驱动4位数码管的显示；利用单片机的P1.7来驱动温度传感器DS18B20测温；报警电路利用三极管放大作用驱动报警器报警；按键是利用单片机的P1口和上拉电阻来驱动工作3.1复位电路设计复位电路有上电自动复位和按键手动复位两种方式。
上电自动复位是通过外部复位电路的电容充电来实现的，只要电源VCC的上升时间不超过1ms，就可以实现自动上电复位，即接通电源就成了系统的复位初始化。
按键手动复位有电平方式和脉冲方式两种。
其中，按键电平复位是通过使复位端经电阻与VCC电源接通而实现的，而按键脉冲复位则是利用RC微分电路产生的正脉冲来实现的。
本系统的复位电路采用上电复位方式。
复位电路图如图3.1所示：3.2 晶振电路图3.1 复位电路图设计图3.2 晶振电路图3.3 DS18B20芯片简介DS18B20主要由4部分组成：64位ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。
DS18B20外形及管脚排列如图3.8和表3-3所示[5]。
