声强测试

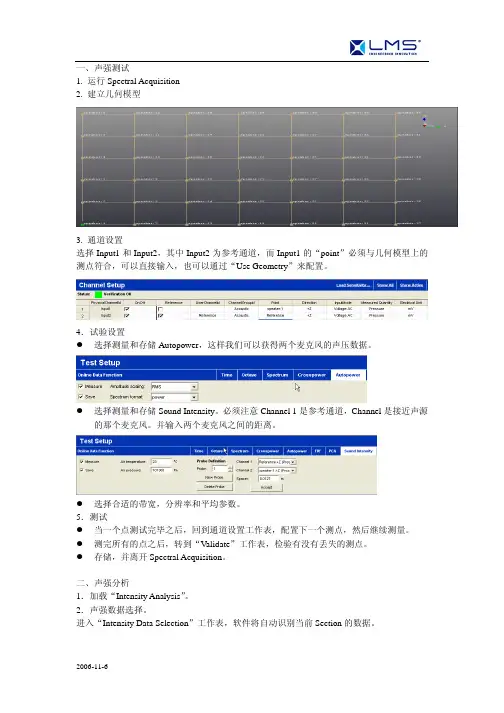

一、声强测试1. 运行Spectral Acquisition2. 建立几何模型3. 通道设置选择Input1和Input2，其中Input2为参考通道，而Input1的“point”必须与几何模型上的测点符合，可以直接输入，也可以通过“Use Geometry”来配置。
4．试验设置z选择测量和存储Autopower，这样我们可以获得两个麦克风的声压数据。
z选择测量和存储Sound Intensity。
必须注意Channel 1是参考通道，Channel是接近声源的那个麦克风。
并输入两个麦克风之间的距离。
z选择合适的带宽，分辨率和平均参数。
5．测试z当一个点测试完毕之后，回到通道设置工作表，配置下一个测点，然后继续测量。
z测完所有的点之后，转到“Validate”工作表，检验有没有丢失的测点。
z存储，并离开Spectral Acquisition。
二、声强分析1．加载“Intensity Analysis”。
2．声强数据选择。
进入“Intensity Data Selection”工作表，软件将自动识别当前Section的数据。
3．建立声强网格只需定义矩形网格。
填入Mesh相应的坐标，及Rows和Columns。
4．网格选择和验证z选择已有的，或者建立一个Mesh。
z点击“look for corresponding data”，如果Mesh变绿，表示数据已经找到。
否则，显示红色。
z点击每一个Mesh块，就能显示与该点相关的数据。
z右边显示的是该点的相关信息。
5．分析及可视化z进入“Intensity Analysis”工作表z选择需要进行分析的meshz选择进行分析的频率或者带宽。
可以是某个频率、1/3倍频程或者1/1倍频程，或者是在某一范围内。
z调入测试对象图片，放在网格下面。
6．计算声功率，并输出到Excelz选择Mesh。
z“Grouped per Component”，所有的声压、声强和声功率结果在一个Excel文件。
大型设备的声功率级声强测试方法
大型设备的声功率级声强测试方法
李志远;陈慧;陈品;陆益民
【期刊名称】《振动、测试与诊断》
【年(卷),期】2013(033)002
【摘要】大型机电设备的声功率级在典型工况下的测试是噪声测试的难点,为此以声强法测试技术为手段,研究了大型风力发电机在生产环境中的噪声声功率级测试方法.通过理论分析和实际测试,研究了离散点声强测试和扫描声强测试两种基本方法以及子面分离测试的理论基础.在对设备的声辐射表面采用两种基本方法进行整体测试的同时,比较了将设备噪声辐射面划分为若干个子面的分离测试方法.结果表明,对于大型机电设备采用离散点法和扫描法都能满足工程测试精度的要求,采用子面分离测试同样能达到整体测试的结果.同时,利用子面声强测试的结果还可以对多声源设备中的各组合声源进行声功率级排序,确定多声源设备的主要噪声源.
【总页数】4页(P311-314)
【作者】李志远;陈慧;陈品;陆益民
【作者单位】合肥工业大学机械与汽车工程学院合肥,230009;合肥工业大学机械与汽车工程学院合肥,230009;合肥工业大学机械与汽车工程学院合肥,230009;合肥工业大学机械与汽车工程学院合肥,230009
【正文语种】中文
【中图分类】TM301.4+3;TB52+4;TH89
【相关文献】
1.测定声源声功率级的新方法：正声强测量法 [J], 郑郧
2.测定声源声功率级的新方法—正声强测量法 [J], 徐滇;郑郧
3.采用声强法对660kW异步电动机进行现场声功率级测定 [J], 岑昌福
4.采用声强技术测定电机声功率级的测试程序 [J], 池万刚
5.采用声强法对660kW异步电动机进行现场声功率级测定 [J], 池万刚;应善成;等因版权原因，仅展示原文概要，查看原文内容请购买。
声学中共振与声音强度的计算与实验验证
声学中共振与声音强度的计算与实验验证声学学科研究声音的产生、传播和接收等现象，其中共振和声音强度作为声学中的重要概念，对于理解声音的特性和应用具有重要意义。
本文将介绍声学中共振和声音强度的计算方法，并通过实验验证其准确性。
一、共振的概念与特性共振是指在一个物体受到外力作用下，产生振动的频率与外力作用频率相等或相近的现象。
共振现象广泛存在于自然界和工程技术中，其特性主要包括共振频率和共振增益两个方面。
1. 共振频率共振频率是指物体在共振时的振动频率，通常表示为f0，对于弹性体而言，可以通过以下公式计算：f0 = (1 / 2π) * √(k / m)其中，k为弹性系数，m为质量。
2. 共振增益共振增益表示在共振频率附近物体的振幅增加的程度，可以用于衡量共振的强度。
共振增益与原有振幅的比值可以用以下公式表示：Q = ω0 / Δω其中，Q为共振品质因数，表示振幅增益的倍数，ω0为共振频率对应的角频率，Δω为半峰宽度。
二、声音强度的计算方法声音强度是衡量声音能量传播的大小，它表示单位面积上通过的声功率，通常以W/m²为单位。
声音强度的计算方法主要有三种，分别是“声功率法”、“距离法”和“声压法”。
1. 声功率法声功率法是通过测量声源输出的声功率来计算声音强度，其计算公式如下：I = P / A其中，I为声音强度，P为声源的声功率，A为声源在单位距离上的辐射面积。
2. 距离法距离法是通过测量声音在传播过程中的衰减来计算声音强度，其计算公式为：I = P / (4πr²)其中，I为声音强度，P为声源的声功率，r为观测点到声源的距离。
3. 声压法声压法是通过测量声音的声压来计算声音强度，其计算公式为：I = p² / (2ρv)其中，I为声音强度，p为声音的声压，ρ为介质密度，v为声音在介质中的速度。
三、实验验证声学中共振与声音强度的方法1. 共振实验为验证共振频率和共振增益的计算方法，可以进行共振实验。
噪声声强测量分析和应用
噪声声强测量分析和应用摘要：系统阐述了声强法测量再生的原理、方法和关键程序。
以变流器的噪声测试为例，重点说明包络面的划分、声强探头的设置和测试结果分析。
关键词：声功率；声强；噪声测量0 引言传统的声压法测量噪声，需要消声室等特殊、昂贵的声学环境，而且很多测试品因结构、重量、尺寸及运转、安装条件的限制，不能在消声室内去测量。
对于声源定位、声源排队等工作，使用声压法有很大的困难。
相比之下，声强测量技术因其矢量性而具有诸多优点：它可以在普通环境下或生产现场准确的测定被试品的声功率；可以很方便的进行声源排队、定位等方面的测试研究工作等。
因此，声强测量已成为近年来用于噪声鉴别和声功率评定的有效手段之一。
1 声强测量基本原理声强是指在单位时间内通过垂直声波传播方向上的单位面积的声能，是描述声能流动的具体大小和方向的声学量。
可以简单地认为：某点的声强=该点的声压×质点的速度，在声场中，A点的声强定义为：Ir=PAUr (1))式中Ir--A点在r方向上的声强，PA--A点的声压，Ur--A点在r方向上的空气质点振动速度。
常用声强测量法是双传声器法。
双传声器法的基本原理如下：设声场中A点附近在r方向上有相距为∆r的两点A1、A2，此两点的声压设为PA、PB; 对无粘性的理论介质，A点的欧拉方程为： (2)式中ρ--空气密度，用A1、A2两点声压的的差分，近似式（1）中A点的声压梯度，得到 Ur=- (3)两传声器之间中点A的声压可用A1、A2两点声压的平均值来近似：P= (4)将式(3)和式（4）代入式（！）中进行矢量相乘就得到A点的声强。
2 声强测量方法声强测量方法有离散点法和扫描法。
离散点法是将测量面均匀划分为若干单元，然后逐个测量每个单元中心点的声强，计算该单元的声功率，最后将所有单元的声功率进行平均，计算该单元的声功率。
扫描法是将声强探头在适当长的时间内，在正交两个方向上（水平和垂直），以规定路线（S）型，在测量面元上进行匀速往复扫描。
