XK715床身型加工中心类数控铣床
(设备管理)2020年年职教采购机床设备及技术参数浙江省教育技术中心

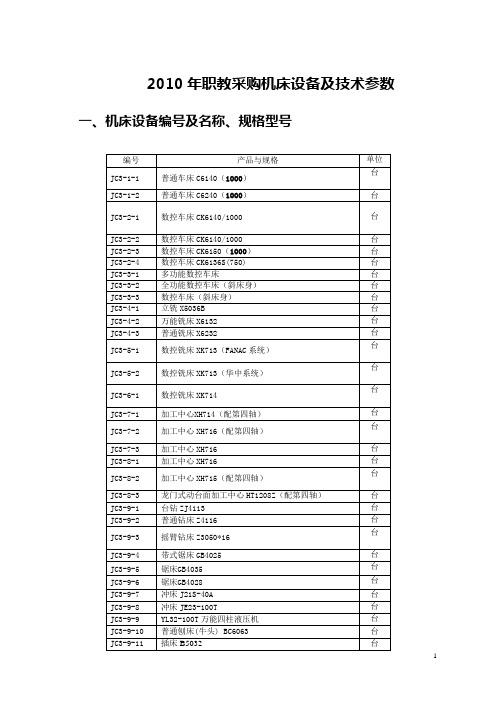

2010年职教采购机床设备及技术参数一、机床设备编号及名称、规格型号二、机床设备主要技术参数JC3－1—1 普通车床C6140（1000）型主要技术指标1 型号：C6140（1000）。
2 床身上最大工件回转直径：≥400mm。
3刀架上最大工件回转直径：≥210mm。
(刀柄截面尺寸最大:25mm×25mm)4 最大工件长度： 10005 主轴内孔（通孔）直径：≥52mm。
6 主轴孔前端锥度：莫氏6号。
7 正转转速范围：（9～1600）r/min,≥16种8 纵向进给量范围（93种）8.1 标准：（0.063～2.52）mm/r。
8.2 细进给范围：（0.028～0.056）mm/r。
8.3 加大进给范围：1.71～6.43mm/r。
9 刀架纵向/横向的快速移动速度：≥4m/min、≥1.9m/min。
10 公制螺纹范围：（1～224）mm, ≥44种。
11 英制螺纹范围：（1/8～72）牙/寸, ≥21种。
12 模数螺纹范围：（0.5～112）mm, ≥39种。
13 径节螺纹范围：1～56, ≥37种。
14主电机功率：≥7.5kW。
15尾座套筒行程：≥150mm16尾座套筒直径：≥75mm17尾座锥孔：莫氏圆锥5号18床身宽度：≥390mm19噪音：≤80db20变速、变螺距切削时，不用改变挂轮方式，直接调节手柄控制21机床精度按国家相关标准执行。
22机床床身、防护板表面防锈漆完整，无锈迹附件配置:机床使用说明书、机床电器控制图机床配套地脚螺栓、防震垫铁三爪卡盘、卡盘座死顶尖及顶尖变径套M6/5配备与机床相应的维护扳手、螺丝刀、油枪一套中心架、跟刀架一套加后全长防护挡屑板JC3－1—2 普通车床C6240型主要技术指标附件配置:机床使用说明书、机床电器控制图机床配套地脚螺栓、防震垫铁三爪卡盘、卡盘座死顶尖及顶尖变径套M6/5配备与机床相应的维护扳手、螺丝刀、油枪一套中心架、跟刀架一套加后全长防护挡屑板JC3－2—1 数控车床CK6140/1000主要技术指标系统要求：FANUC Oi Mate TD系统1 型号：CK6140/1000。
机床参数
（一）机床及附件
重量：≥2070（kg）
主电机功率：≥7.5（kw）
外形尺寸：2668×1000×1267
最大加工直径：≥400（mm）
最大加工长度：≥1000（mm）
最大车削长度：≥900mm
最大回转直径：400（mm）
主轴通孔直径：≥52（mm）
主轴转速范围：50Hz,11-1600（r/min）
主轴转速级数：正传24种；反转12种。
加工螺纹范围：66
刀架上最大工件回转直径≥210mm
主轴孔前端锥度：莫氏6号
尾座主轴孔锥度：莫氏5号
尾座主轴最大行程：150 mm
刀杆截面尺寸：25 mm×25 mm
丝杠螺距：12 mm
相匹配的尾座回转顶尖、三抓卡盘、四抓卡盘。
车削螺纹范围公制螺纹种数44种
公制螺纹范围1－192 mm 英制螺纹种数20种
英制螺纹范围2－24
模数螺纹种数39种
模数螺纹范围0.25－48 mm 径节螺纹种数37种
径节螺纹范围1－96
备注：相匹配的刀架扳手、卡盘扳手等附件齐全
（三）焊机及附件
品牌/型号：INSIZE/英示/4831-20 精度：±1°
型号：4831-20
品牌：INSIZE/英示
规格：4831-20
测量范围：0-20mm
（四）数控仿真编程及附件
数控仿真编程室CAD/CAM（3个室：30人；30人；60人）
（五）刀具刀柄。
XHA715使用说明书
3. 产品工作条件 3.1 机床所处环境温度一般应在 0～40℃。 3.2 机床所处环境相对湿度一般应在 40%～80%，不结冷凝水。 3.3 机床不应在露天环境下使用！ 3.4 机床保护地线 PE 要可靠接地，接地电阻必须<4Ω。 机床保护地线的连接要符合 GB5226.1-2002 的要求。
液压系统电机转速 r/min
润滑泵电机功率
W
冷却泵电机功率
kW
冷却泵电机转速 r/min
地
址：北京市顺义区林河开发区双河大街 16 号
邮 政 编 码： 101300
电 话： 0086-10-58691108
0086-10-89451664
传 真： 0086-10-58690354
0086-10-89451779
E-mail 地 址： bjby@
目
1 主要用途与适用范围
XHA715 系列
立式加工中心
使用说明书
(机械部分) C 版
工作台面宽度 出厂编号
500 mm
中华人民共和国
北京第一机床厂
XHA715 系列(C 版) 使用说明书
说明 此文件适用于：XHA715 系列立式加工中心。
欢迎您使用我厂的产品！ 为了您和本产品的安全，请您在吊运、安装、使用、操作、保养、维 修本产品前，仔细阅读本使用说明书。 我们诚挚地欢迎您对我厂产品提出宝贵的改进意见。
2.3 机床运转前的注意事项： 2.3.1 使用指定或同等性质的润滑、液压油，使用温度为室温。 2.3.2 避免对 NC 单元、操作盘或电柜冲击，以免损坏电器元件。 2.3.3 机床使用时，应将所有 NC 单元、操作盘或电柜门关上，以防水、切屑或其它 外来物体进入。 2.3.4 当主轴定向时，不要给主轴施加回转力矩，如拧紧铣刀卡头，否则可能会使主 轴定向元件损坏。 2.3.5 由于切削液、切屑或损坏的刀具可能从机床飞出，因此在机床切削区域要确保 无人靠近。 2.3.6 不许将安全防护装置取消后操作机床。 2.3.7 操作盘上的任何开关和按钮，要看清、确认后再进行操作
简介
XKN7125型立式数控铣床主要特点:1)本机床主轴采用高性能变频调速驱动系统，传递扭短大，具有过载保护功能。
2)三轴采用高精度滚珠丝杆。
3)导轨经高频淬火并贴有耐磨软带。
4)导轨、滚珠丝杆采用自动定时定量润滑系统。
5)广泛适用于箱体、扳杆件、模具加工。
可通过RS232接口进行CAD/CAM模具加工。
6)机床外观有半防护型和全防护型。
7)机床可选第四轴回转工作台。
8)机床可选配国产数控系统或进口数控系统。
工作台面（长×宽） 730×300主轴锥度 ISON03功率 1.5主轴转速 100～1500 200～3000工作台左右行程（X轴） 335工作台前后行程（Y轴） 310主轴箱上下行程（Z轴） 355快速（X、Y、Z） 4000快进（X、Y、Z） 10～2500CK6136/CK6140型数控车床主要特性：CK6136/CK6140型数控车床的导轨经超音频淬火并精磨，耐磨性好，精度高，主轴采用变频无级高速控制，可自动完成对零件的内外圆柱面、端面、任意锥面、圆弧面及公英制螺纹切削等工序连续加工。
1）可根据用户要求选配西门子或日本发那科数控系统。
2）可根据用户要求加装气动卡盘，液压卡盘等特殊附件。
CK6136 CK6140床身上最大工件回转直径 360 410最大工件长度 750.1000.1500 750.1000.1500主轴孔莫氏锥度 NO.6主轴转速范围，无级变速 120-2000快速移动速度，X轴 6000Z轴 8000工作进给速度，X轴 3～2500Z轴 6～3000回转刀架工位数 4（standard）6(optional)主电机功率 5.5。
设备清单及工时费
北京殷华 大连机床 大连机床 国产 国产 国产 国产 国产 国产 国产 国产 无锡磨床 福州机床 丹东机床 沪东机床 国产 国产 国产 国产 国产 进口 进口 万濠精仪 中航精密 唐山松下 唐山松下
F-PRINTA CDL6136 CD6140A CK6145 X52K X62 X62W XKN713 XK6325B M1420 M3130/H M1040 Z3025×10 Z5140A B635-1 DK7725e D703F型 EDM7125 B5032型 XH715 HAAS DMC55H CPJ-3015Z 0101DH/T-P YB-305A YC-300
工程训练综合能力竞赛——四种报告设计参考资料
常用设备参考加工费用
仪器设备名称 参考厂家 参考型号 参考规格 （mm)
150×200×250 Φ 360×750 Φ 400×750 Φ 450×1000 320×1250 320×1250 320×1250 320×800 250×1120 Φ 200×500 300×1000 Φ 40 Φ 25 Φ 40 350 250×350 350×900 150×250 320 900×400 500×500 Φ 300 555x610x410 350A 300A
快速成形机耗材费用
使用设备名称 制造厂家 使用设备型号 耗材类型
成形材料 ABS B601 快速成形机 北京殷华 F-PRINTA 支撑材料 ABS S301 3.0元/克
材料费用
3.5元/克
ቤተ መጻሕፍቲ ባይዱ
说明： 参加现场比赛时，快速成形耗材由办赛方统一提供，其成本核算依据市场价格。
参考工时费 (元/小时)
80(不含材料 费) 20 20 80 20 20 20 80 80 25 25 25 20 20 20 15 50 50 20 100 100 100 100 200 30 100
普通车床C6140(1000)型主要技术指标
机床专业技术规范JC 01－01 普通车床C6140（1000）型主要技术指标1 型号：C6140（750/1000/1500）。
2 床身上最大工件回转直径：400mm。
3刀架上最大工件回转直径：220mm。
(刀柄截面尺寸最大:25mm×25mm)4 最大工件长度：750mm/1000mm/1500mm。
5 主轴内孔（通孔）直径：52mm。
6 主轴孔前端锥度：莫氏6号。
7 正转转速范围：（9～1600）r/min,≥16种8 纵向进给量范围（93种）8.1 标准：（0.063～2.52）mm/r。
8.2 细进给范围：（0.028～0.056）mm/r。
8.3 加大进给范围：2.86～6.43mm/r。
9 刀架纵向/横向的快速移动速度：≥4.5m/min、≥1.9m/min。
10 公制螺纹范围：（1～224）mm,48种。
11 英制螺纹范围：（1/8～72）牙/寸,48种。
12 模数螺纹范围：（0.5～112）mm,42种。
13 径节螺纹范围：1～56,45种。
14主电机功率：7.5kW。
15变速、变螺距切削时，不用改变挂轮方式，直接调节手柄控制16机床精度按国家相关标准执行。
17机床床身、防护板表面防锈漆完整，无锈迹附件配置:机床使用说明书、机床电器控制图机床配套垫铁、地脚螺栓三爪卡盘、卡盘座（配正反转卡爪各一付）死顶尖及顶尖变径套M6/5配备与机床相应的维护扳手、螺丝刀、油枪一套配套花盘一个JC 01－02、03 普通车床C6150（1000/2000mm）型主要技术指标1 型号：C6150（1000/2000mm）。
2 床身上最大工件回转直径：500mm。
3 刀架上最大工件回转直径：300mm。
4 最大工件长度：2000mm。
5 主轴内孔（通孔）直径：52mm。
6 主轴孔前端锥度：莫氏6号。
7 主轴转速范围：（9～1600）r/min(24级)。
8 纵向进给量范围93种8.1 标准：（0.063～2.52）mm/r。
数控铣床技术参数
数控铣床技术参数备注：1、重要参数红色标记2、主轴锥孔主流为BT40 7:24。
3、三轴行程越大越好；工作台面积越大越好；主轴转速越大越好；扭矩越大越好；电机功率、容量越大越好；承重越大越好；净重越大越好。
4、铣床型号X开头，车床型号C开头。
5、铣床的外围尺寸是每个厂商自定义的。
6、目前运用的最广的铣床是600系列、800系列。
600系列铣床尺寸(毫米)大概在长：2200——2500 宽：2200——2500 高：1800——2000（不计主轴电机高度）7、铣床工作台承重也是重要参数，单位是KG，专业术语是公斤而不是千克。
8、普通铣床才会分立式和卧式，卧式一般用于大工件的粗加工。
9、加工中心的刀库分为斗笠式和机械式，机械式比斗笠式跟贵，同等机床，加工中心比普通数铣贵3——4万元。
10、驱动方式：伺服机比步进电机精密度更高、价格更高、更省电。
数控铣床技术参数产品名称型号铣头回转角度(度)矩形工件台面积宽×长(毫米)主轴锥孔主轴转速(转/分)主轴中心至垂直导轨面距离(毫米)工作精度(毫米)电机功率（KW）数控装置重量(吨)外形尺寸高×宽×长(毫米)生产厂X轴Y轴Z轴定位精度重复定位可控轴数驱动方式系统承重净重数控立式XK5012250100250125×500莫氏3号120-1830155±0.02±0.015 1.53步进电机单板机0.6830×870×1630江苏省宿迁机床厂升降台铣床数控铣床XK5025680350400250×1120307:2460-4200360±0.013/350±0.005 1.54伺服微机 1.51381×1720×2196南通机床厂XK5032750350400320×1220bt407:2445-4500495±0.013/250±0.005 3.73伺服微机 2.21830×1880×2060数控立式铣床XK5032A800350主轴箱430320×1320ISO5025-2500 3.7步进电机1900×1900×2500江东机床厂XK5032650240330320×1250ISO5030-15007.53直流伺服2.72050×1779×2099自贡长征机床数字化仿型铣床XKF5032650240330320×125030-15007.53 2.92050×2183×1950厂立式数控铣床XK5040A900375410400×160030-15007.5 3.82350×2100×2640齐齐哈尔第二机床厂数控立式升降台铣床XK5040-1900350400400×1650NO.507:2412-15004000.03/300±0.017.53SCR连续 4.51964×2190×2673北京第一机床厂简易数控立式升降台铣床XKJ5040-I900350400400×1650NO.507:2412-5504000.03±0.017.53SCR点位直线4.82177×2091×2673数控双轴立式铣床XK5142500400100400×80090-1340300:±0.0253长度量仪开发公司卧式数控铣床XK6040900375400400×160030-15007.5FANUC3MA 3.42040×2100×1220齐齐哈尔第二机床厂数控立式升降台铣床RAM8762362406330×1066350±0.015±0.00752.23DC伺服1.51866×1500×1979自贡长征机床厂数控立式铣床S8J4800400机200手328381×965100-4510±0.015±0.00755.54或3AC伺服4.52000×1980×2800三座标数控仿形铣床FNC-3D555504203201500×40040#12级96-23000.03/300±0.0133电液微机 3.51520×2000×1960上海申江机械厂FNC-3D555504203201500×40040#12级96-23000.03/300±0.0133电液微机 3.51520×2000×1960数控铣床NT-J320A760297444270×122030#7:2450-2750305±0.013/250±0.005 1.53伺服微机 1.92150×1900×2200南通机床厂数控万能工具铣床AM-443390330380垂直250×600水平315×70062-2800全长0.043青海第一机床厂VF-411000700750840×11004闭环南京第二机床厂数控立式无升降台铣床XMK7151000500800500×1200NO.507:2435-3500700±0.005±0.0025153SCR连续123700×2900×3600北京第一机床厂数控立式床身铣床XK715B1320550600500×200036-18006201142830×3013×3284上海第四机床厂数控床身铣床XK7161600630700630×200037.5-1800113600×2690×3500江东机床厂数控工作台不升降立式铣床XKA7161600630650630×200030-1620全长0.047.5青海第一机床厂精密仿形数控工作台不升降铣床XKAMA-7161200630750630×200020-2000全长0.0511数控仿形立式铣床XKFM-7161000630630630×14007:2410-2800±0.01±0.005113AC伺服122808×3748×3129自贡长征机床厂XKF7181600800800×20007:2436-360015/18.53AC伺服163750×3787×3080数控转塔工作台不升降铣床XKF7261500630600630×200063-1250全长0.04青海第一机床厂数控立式立柱移动铣床XK7341200500450400×120060-300040:00.015数控立式无升降台铣床XKA7362000630650630×2500NO.507:2425-2200700±0.02/300±0.01153SCR连续185800×3300×3510北京第一机床厂XKA7382500900800900×2500NO.507:2430-30001050X:0.04Y0.025E:0.0250.02153SCR连续267220×4135×4415数控立式立柱移动铣床XKA7382500800780800×300020-1700全长0.0417青海第一机床厂数控立式无升降台铣床XKA-7310250010008001000×2500NO.507:2430-30001150Y0.025E:0.0250.02153SCR连续297220×5345×3900北京第一机床厂数控卧式床身铣床XK7541050400600(900)400×160032-16007.5 4.52220×2100×2560(2860)上海第四机床厂。
机床参数
机床参数普通车床数控车床说明：该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔加工，也可以实现非圆曲线加工。
立式数控车床X8126万能工具铣床说明：工具铣床主要用于模具和工具制造，配有立铣头、万能角度工作台和插头等多种附件，还可进行钻削、镗削和插削等加工。
X6325摇臂万能铣床X6332万能摇臂铣床ZX6350钻铣床ZX50C钻铣床主要结构特点：ZX50C钻铣床可实现立、卧铣两种加工功能；立式主轴套筒具有手动和微动两种进给；ZX50C钻铣床X、Y、Z三方向导轨副超音频淬火后磨削；ZX50C钻铣床工作台X Y、Z三方向机动进给。
ZX50C钻铣床主要技术参数ZX50CZX50C钻铣床钻孔最大直径(mm)50ZX50C钻铣床端铣最大宽度(mm)100ZX50C钻铣床立铣最大直径(mm)25ZX50C钻铣床镗孔最大直径(mm)120ZX50C钻铣床最大攻丝直径(mm)M16ZX50C钻铣床主轴端面至工作台距离(mm)38-430ZX50C钻铣床主轴转速范围(r.p.m)40-1400ZX50C钻铣床主轴行程(mm)120ZX50C钻铣床工作台尺寸(mm)900×240ZX50C钻铣床工作台行程(mm)500×250ZX50C钻铣床外型尺寸(mm)1100×970×1650ZX50C钻铣床电动机功率(kw)1.5/2.2ZX50C钻铣床净重/毛量(kg) 500/610T68卧式镗床机床用途：本机床是万能性的机床，适用于机器制造业的各种孔和平面的加工。
特别适用于加工黑色金属零件。
由于机床上具有平旋盘径向刀架，故能镗削尺寸较大的孔和平面。
本机床还可以单独的或借增加一定的工艺装备，在各种大、中型零件如变速箱、减速箱及曲轴箱体等进行精度较高的钻、镗、扩及铰孔等工作。
由于机床主轴的钢性较强，除使用平旋盘进行铣削外，还可以在主轴上安装铣刀来进行铣削。
数控铣工技能理论知识考试题库及答案(最新版)
数控铣工技能理论知识考试题库及答案（最新版）一、单选题1.数控机床使用的刀具必须具有较高强度和较长寿命，铣削加工常用的刀具材料是()。
A、硬质合金B、高速钢C、工具钢D、陶瓷刀片参考答案：A2.倾斜度公差属于()。
A、形状公差B、定向公差C、定位公差D、不确定参考答案：B3.测量基准是指工件在()所使用的基准。
A、加工B、装配C、检验D、维修参考答案：C4.加工精度为IT9级的孔，当孔径小于30mm时可以采用()方案。
A、钻——铰B、钻——扩——铰C、钻——镗D、钻——扩参考答案：D5.程序段G01G02G00G03X50.0Y70.0R30.0F70;最终执行()指令。
A、G00B、GO1C、G02D、G03参考答案：D6.下列型号中()是工作台宽为500毫米的数控铣床。
A、CK6150B、XK715C、TH6150D、以上都不是参考答案：B7.根据零件强度，结构和工艺性要求，设计确定的尺寸为()。
A、实际尺寸B、公称尺寸C、极限尺寸D、测量尺寸参考答案：B8.FANUC0IB系统中，G65和M98都可以调用宏程序，它们的区别是()。
A、M98可以指定自变量，G65不能B、G65可以指定自变量，M98不能C、G65只能调用一次宏程序，M98可以多次调用D、M98只能调用一次宏程序，G65可以多次调用参考答案：B9.()为左偏刀具半径补偿，是指沿着刀具运动方向向前看（假设工件不动），刀具位于零件左侧的刀具半径补偿。
A、G39B、G40C、G41D、G42参考答案：C10.CYCLEG82(RTP,RFP,SDIS,DP,DPR,DTB)中DTB表示()。
A、返回平面B、安全平面C、参考平面D、暂停时间11.把工段(小组)所加工的各种制品的投入及出产顺序、期限和数量，制品在各个工作地上加工的次序期限和数量，以及各个工作地上加工的不同制品的次序、期限和数量全部制成标准，并固定下来，这种计划法称为()。
推荐设备清单
推荐设备清单设备采购表项目名称：填报黉舍（加盖公章）：负责人签字：申报日期：年月日通信地址：邮政编码：接洽人：接洽德律风：手机：：电子邮件：设备采购清单填报说明1．采购设备的种类应严格遵守项目目标和项目扶植内容填写。
2．采购表中“预算单价”一栏，仅作为编制采购预算时的参考依照，黉舍填报的设备总计金额应为设备总预算（省拨资金+自筹资金）。
3．黉舍如需填报目次外的仪器设备，必须具体列明设备的名称、规格型号、技巧指标以及配件、备件等要求。
对个别确切难以提出技巧指标的设备，黉舍可提出参考型号及厂家。
4．部分设备中可选的部件（如数控机床的数控体系、机床的规格及配件）请黉舍在采购汇总表专门要求一栏中注明。
机床专业设备采购清单机床类专业设备采购目录技巧要求附件3－1 通俗车床C6140型重要技巧指标1 型号：C6140（1000/1500）。
2 床身上最大年夜工件反转展转直径：400mm。
3刀架上最大年夜工件反转展转直径：220mm。
(刀柄截面尺寸最大年夜:25mm×25mm)4 最大年夜工件长度：750mm/1000mm/1500mm。
5 主轴内孔（通孔）直径：52mm。
6 主轴孔前端锥度：莫氏6号。
7 正转转速范畴：（9～1600）r/min,≥16种8 纵向进给量范畴（93种）8.1 标准：（0.063～2.52）mm/r。
8.2 细进给范畴：（0.028～0.056）mm/r。
8.3 加大年夜进给范畴：2.86～6.43mm/r。
9 刀架纵向/横向的快速移动速度：≥4.5m/min、≥1.9m/min。
10 公制螺纹范畴：（1～224）mm,48种。
11 英制螺纹范畴：（1/8～72）牙/寸,48种。
12 模数螺纹范畴：（0.5～112）mm,42种。
13 径节螺纹范畴：1～56,45种。
14主电机功率：7.5kW。
15变速、变螺距切削时，不消改变挂轮方法，直截了当调剂手柄操纵16机床精度按国度相干标准履行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XK715床身型加工中心类数控铣床技术规格书 目录
一、 公司简介 二、 产品综合说明 三、 配置及供货范围 四、 技术规格书 1、 机械规格 2、 系统标准功能 3、 主机标准附件 4、 随机技术文件 5、 随机附件及工具 五、 产品验收标准 六、 设备安装、调试及培训 七、 售后服务 XK715床身型加工中心类数控铣床技术规格书 公司简介
公司座落于闻名遐迩的世界文化与自然遗产、著名风景区－黄山的南麓，滨临新安江畔，公路、铁路、航空四通八达，交通十分便利。公司业务以生产数控机床为主，并可以为用户量身定做各种专机。 本公司是一家新型的高科技现代企业，技术力量雄厚，加工设备精良，具有专业的研发能力，并且拥有技艺精湛的生产制造队伍。多年来推行全面质量管理工作，并通过了ISO9001质量体系认证。生产的产品以精湛的质量、良好的售后服务赢得了用户的一致好评。 随着科技的发展，社会的进步，在中国加入WTO的新形势下，本公司正致力于新的观念、新的创意及高新科技的运用，以研制开发出更多的高品位、高性能的新型产品，参与国际竞争，全面融入全球经济。 本公司以竭诚为国内外客户服务为宗旨，真诚实意地广交天下朋友，为广大客户提供精益优良的产品，欢迎惠顾！ XK715床身型加工中心类数控铣床技术规格书 二、产品综合说明
XK715床身型加工中心类数控铣床传统数控铣床具有更高的刚性和承载能力，在XH715立式加工中心基础上开发的数控铣床机电液一体化程度高，系统功能强劲，防护、冷却和排屑功能更强，机床主要配套件均采用国际知名品牌的机电液元件，予留刀库安装机电液接口，供用户以后追加刀库提供极大的方便，节省投资。 XK715数控铣床是我公司定型主导产品之一，无论从技术还是从量产上来讲都是成熟可靠的产品，实现了我公司的产品定位；超过现今国内和台湾机床的水平，并有相当的技术水平储备，保证产品在很长时间内具有先进性。该产品关键技术及部件结构属德国国家工程院和日本机械所合作项目。在主要技术性能上达到当今国际实用先进水平，多项指标达到或超过90年代未国际水平，目前该产品有数十台设备分别在机械加工、军工、船舶、汽车摩托车配件、模具、工程机械等不同地区、不同行业效力，获得了用户广泛好评。该产品的主要功能结构特点体现在： ① 高速、高效：该产品的滚动导轨机型坐标快移速度可达24m/min，加速度可达0.7g，是真正意义上的高速度；主轴转速8000rpm，同机型产品生产过12000rpm高速主轴，尤其是高速切削性能更是一般机床所不能达到的，振动小，无颤动，能做到这一点，是靠机床本体的刚性来保证的。滑动导轨机型采用宽滑轨设计，横滑座悬伸短，承重能力强。我们的设计原则是，刚性是一切的基础，刚性不好，一切无从谈起，所以在大件的结构设计上，充分利用我们软件平台的优势，运用美国PTC公司Pro/E三维设XK715床身型加工中心类数控铣床技术规格书 计软件，进行静动态刚度分析计算，实施优化设计。床身，立柱，横滑座，
工作台，主轴箱等大件采用高强度铸件（铸件材料为球墨化成分较高的HT300，即一般所说的米汉纳铸铁），树脂少造型，密拱式加强筋，铸件后续处理采用两次时效加振动及红外线去应力，保证去除各个阶次的应力，从而确保机床精度的长期稳定，独特的铸件结构设计不同于其他同类机床，具有最佳的刚性和吸振性。高效也体现在辅助时间的节省，机床可以追加配置快速机械式换刀装置，刀具交换时间仅需1.8秒，比一般的斗笠式无手臂换刀恰似3倍，而且稳定可靠，切削时间平均2.5秒，最大刀具重量在7kg以上。这就大大减少了辅助时间，提高了劳动生产率。 ② 高精度、高稳定性：XK715数控铣床具有很高的几何精度和切削精度，几何精度、各轴定位精度、重复定位精度及切削精度却达到了精密级控铣床和国际同类机床的先进水平，定位精度内控0.008mm/全行程，重复定位精度0.004mm，比国内标准高出许多，这是由机床的刚性，尤其是伺服进给系统的刚性保证的，是由导轨丝杠的精密装配和部装精度的严密控制来保证的。XK715数控铣床直线滚动导轨采用世界第一品牌THK高精度精密型的NR系统，导轨规格大，可承受重载，丝杠采用台湾HIWIN的精密滚珠丝杠，这是公认的世界一流产品，丝杠两端采用6个FAG大接触角精密轴承，予拉伸结构，每端3个轴承，从而保证各轴正反两个方向的刚度值相等并达到最佳组合，保证多轴联动获得高的插补精度。 ③ 重切削：机床主轴采用德国FAG超精密主轴轴承支承，主轴直径φ65mm，比同等规格机床大，主轴功率30分钟可达11kw，主轴恒温冷却XK715床身型加工中心类数控铣床技术规格书 装置供选择，及时把加工中产生的热量带走，保证长期切削主轴精度的稳
定性，满负荷切削机床振动很小，且无任何异常，几何精度无变化，这充分说明机床的整体刚性好，精度稳定性高，满足重切削性能好，这一点较之同类机床要胜出一筹，各轴伺服进给电机采用最佳惯量匹配，AC伺服电机负载特性硬，满足强力切削之需求，机床的整体刚性高，确保重切时的抗振性和精度稳定性。 2．技术参数达到国际水平的项目： ·坐标快移速度24m/min（高速型） ·主轴转速8000rpm（高速型） ·强劲的冷却，排屑，防护功能，床身大坡度设计，带床身强力冲屑 ·日本三菱64位元M64S系统功能强劲，可靠，配置大功率AC伺服和AC主轴伺服，同时其他系统配置供用户选择 ·机床关键套件80%为进口知名品牌[导轨THK（滚动导轨机型），轴承FAG，气动元件FESTO，润滑元件BEJTR，电柜热交换器POINT]，确保机床的高可靠性和长期连续稳定地运转。 机床整体结构全部运用Pro/E优化设计和外观工业造型设计，全套数控钣金生产线和烤漆工艺，外观漂亮得到国内外同行和用户一致好评。 3．产品的可靠性：XK715数控床进行了深入细致的可靠性设计和试验分析，我们始终把产品的可靠性放在第一位，主要的结构部件均进行了严格的检测和单独试验台试验，主要部件在恒温室进行精密装调，每台机床出厂前真正做到72小时连续无故障考机运转。售出的机床我们进行曲紧密XK715床身型加工中心类数控铣床技术规格书 跟踪，采集数据，产品在用户生产线上做到连续不停机运转，产品平均无
故障工作时间MTBF可达500小时，达到国际先进水平。 4．产品的运行费用：XK75数控铣床运行费用较低，除正常维护保养外，需按说明书要求添加润滑油，更换冷却液，这部分费用很低。 5．产品标准：XK715数控铣床是按国际标准生产，ISO9001质量管理体系控制产品开发，制造，营销，服务的全过程，产品技术标准采用与国际标准ISO/DISI0791等效的JB/T8771.7-1998。 6．质量体系：我公司通过了ISO9001质量体系论证，XK715数控铣是论证中严格按照要求执行的，没有不符合项。 7．XK715数控铣床的主要生产工艺装备有：00级平板，00级平尺，00级方框尺，00级方箱，主轴试验台，刀库试验台，动平衡机，主轴温升测量仪，主轴转速测量表，噪音测量计，振动测量机。 8．XK715数控铣床的主要检测设备有：精密水平仪，精密准直仪，圆度仪，HP双频激光干涉仪，计量型三座标测量机。这些设备均是当前最先进的检测设备，均达到或超过90年代末水平。 XK715床身型加工中心类数控铣床技术规格书 一、 配置及供货范围
项次 主机名称及配置情况说明 数量 备注 1 XK715数控铣床 ① 整体床身，宽立柱固定，本体框架铸件为精密树脂砂造型，两次时效处理，导轨为淬硬精密磨削宽轨设计 ② 丝杠为名牌产品，主轴和丝杠轴承均为进口FAG轴承 ③ 排屑箱 ④ 全封闭防护罩，数控板金生产线制造 ⑤ 冷却装置容积100L，主轴前端喷嘴冷却，床身冲屑 ⑥ 工作照明灯和警示灯 ⑦ 电气柜热交换器 ⑧ 日本三菱64S系统 ⑨ 第四轴功能开通，供以后追加驱动模块和CNC工作台 ⑩ 机床不带刀库，但接口予留，供以后追加刀库 台 XK715床身型加工中心类数控铣床技术规格书 二、 技术规格书
产品型号：XK715 1. 机械规格： 20-6000rpm 1.1 主轴转速： 20-6000rpm 1.2 主轴锥孔 ： ISO40 1.3 主轴前端轴径： 70mm 1.4 主轴电机功率： 7.5/11km 1.5 各轴行程（X/Y/Z）： 1000/500/500mm 1.6 主轴中心至立柱导轨面距离： 550mm 1.7 主轴端面至工作台上面距离： 150-700mm 1.8 工作台尺寸： 1200×500mm 1.9 工作台承载能力： 800kg 1.10 T型槽尺寸： 5×18×100mm 1.11 X、Y、Z轴快移速度（X/Y/Z）： 10/10/10m/min 1.12 切削速度： 1-10000mm/min 1.13 伺服电机功率（X/Y/Z）： 2/2/2kw 1.14 刀库形式： 不带刀库，以后追加 1.15 刀具数量： / 1.16 最大刀具长度： / 1.17 最大刀具直径： / 1.18 最大刀具重量： / XK715床身型加工中心类数控铣床技术规格书 1.19 刀柄与拉钉： /
