电容电感测试频率
104电容谐振频率
104电容谐振频率电容谐振频率是指在由电感和电容构成的谐振电路中，电路中的电容达到谐振时所对应的频率。
电容谐振频率的计算公式为：f = 1 / (2π√(LC))其中，f为电容谐振频率，π为圆周率，L为电感的电感值，C为电容器的电容值。
电容谐振频率的计算涉及到电感和电容器两个元件，它们分别储存着电能的方式也不同。
电感储存电能的方式是通过磁场储存电磁场能量，而电容器则是通过电场储存电能。
当电容器充电或放电时，电流会在电感和电容器之间来回流动，而谐振频率则是电容器充电和放电的速度与电感储存和返回电流的速度之间的平衡点。
在电容谐振频率时，电感和电容器之间的能量转换达到了最大效率。
当电容器充电时，电感器储存电能；当电容器放电时，电感器返回电流，这两个过程交替进行，形成谐振。
谐振频率取决于电感和电容的数值。
电容谐振频率的实际应用非常广泛。
在通信领域中，电容谐振频率在调谐电路中扮演着重要的角色。
例如，调频收音机中，变频器会根据不同电台的频率设置电容和电感的数值，来实现电台之间的切换。
此外，电容谐振频率还应用于电力电子领域。
对于高频电源，电容谐振频率的选择能够提高整个电路的效率，并减小体积和重量。
同时，电容谐振频率也被广泛应用于无线电领域的带通滤波器、匹配网络等电路中。
在实际应用中，为了满足特定的需求，电容谐振频率需要通过调整电感和电容的数值来进行控制。
如果我们要增加电容谐振频率，可以通过增加电感或减小电容的数值来实现；反之，如果要减小电容谐振频率，可以通过减小电感或增加电容的数值来实现。
总结起来，电容谐振频率是电感和电容器储能和返回能量的平衡点，其计算公式为f = 1 / (2π√(LC))。
电容谐振频率在通信和电力电子等领域都有广泛的应用，并且可以通过调整电感和电容的数值来进行控制。
EMC基础：电感的频率特性

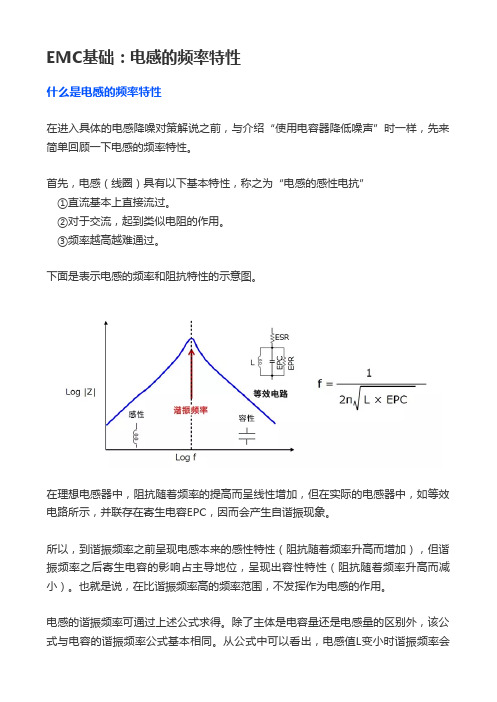

EMC基础：电感的频率特性
什么是电感的频率特性
在进入具体的电感降噪对策解说之前，与介绍“使用电容器降低噪声”时一样，先来简单回顾一下电感的频率特性。
首先，电感（线圈）具有以下基本特性，称之为“电感的感性电抗”
①直流基本上直接流过。
②对于交流，起到类似电阻的作用。
③频率越高越难通过。
下面是表示电感的频率和阻抗特性的示意图。
在理想电感器中，阻抗随着频率的提高而呈线性增加，但在实际的电感器中，如等效电路所示，并联存在寄生电容EPC，因而会产生自谐振现象。
所以，到谐振频率之前呈现电感本来的感性特性（阻抗随着频率升高而增加），但谐振频率之后寄生电容的影响占主导地位，呈现出容性特性（阻抗随着频率升高而减小）。
也就是说，在比谐振频率高的频率范围，不发挥作为电感的作用。
电感的谐振频率可通过上述公式求得。
除了主体是电容量还是电感量的区别外，该公式与电容的谐振频率公式基本相同。
从公式中可以看出，电感值L变小时谐振频率会
升高。
电感的寄生分量中，除了寄生电容EPC之外，还有电感绕组的电阻分量ESR（等效串联电阻）、与电容并联存在的EPR（等效并联电阻）。
电阻分量会限制谐振点的阻抗。
关键要点:
电感在谐振频率之前呈现感性特性（阻抗随频率升高而增加）。
电感在谐振频率之后呈现容性特性（阻抗随频率升高而减小）。
在比谐振频率高的频段，电感不发挥作为电感的作用。
电感值L变小时，电感的谐振频率会升高。
电感的谐振点阻抗受寄生电阻分量的限制。
L( 电感值 测试频率 - 广州兴德电子有限公司
□ 额定电流(Rated DC Current)---允许通过电感的连续的直流电 流强度，
术语解释
□ 饱和电流(Saturation Current)---在电感上加一特定量的直流 偏压电流，使电感的电感值下降，相对未加电流时的电感值下降 10%(铁氧体磁芯)或 20%(铁粉芯)，这个直流偏压电流就叫该电感的 饱和电流。
□ SRF(自谐振频率)(Self-Resonant Frequency)---电感的真实电 感与电感的分布电容产生共振时的频率，目录上通常以其最小值为 标注。
□ DCR(直流电阻)(Direct Current Resistance)---电感在直流电 流下测量得之电阻，目录上通常以其最大值为标注。

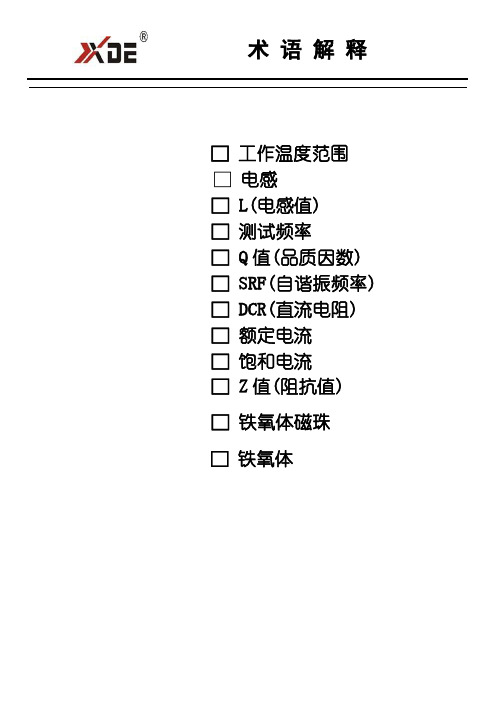

术语解释
□ 工作温度范围 □ 电感 □ L(电感值) □ 测试频率 □ Q 值(品质因数) □ SRF(自谐振频率) □ DCR(直流电阻) □ 额定电流 □ 饱和电流 □ Z 值(阻抗值) □ 铁氧体磁珠 □ 铁氧体
术语解释
□ 工作温度范围(Operating Temperature Range)---指元件可以安 全工作的环境温度范围。
□ Z 值(阻抗值)(Impedance)--- 指电感在交流电流下表现出的阻 碍作用的总和，因此阻抗又俗称“交流电阻”。Z=Re+jX，Re 是有 效电阻，X 是电抗。对于纯电感 X=2πfL，又称为感抗，常用 XL 表 示。对于纯电容 X=-1/2πfC，又称容抗，常用 XC 表示。
□ 铁氧体(Ferrite) ----一种类似陶瓷材料的玻璃，它由多种氧化 物构成，包括氧化铁、氧化镍、氧化锌、氧化铜等。它具有较高的 磁导率，可以集中加强磁场；具有很高的电阻率，可限制通过的电 流。另外铁氧体根据磁导率不同，可以使用不同的频段并保持较低 的能量损耗。
万用表测量电容使用方法(一)
万用表测量电容使用方法(一)万用表测量电容使用引言电容是电子电路中常见的元件之一，它存储电荷并在电路中储存能量。
为了准确测量电路中的电容值，我们可以使用万用表来进行测量。
本文将介绍几种常见的方法来使用万用表测量电容。
方法一：直接测量第一种方法是直接将电容连接到万用表的电容测试端口进行测量。
1.选择电容测试模式：设置万用表的旋钮或菜单选项以选择电容测量模式。
2.连接电容：将电容的正极连接到万用表的正测试端口，将电容的负极连接到万用表的负测试端口。
3.读取测量值：等待一段时间，万用表将显示电容的测量值。
方法二：通过计算电荷时间常数测量第二种方法是利用电容充电或放电的时间常数来间接测量电容值。
1.选择电阻测试模式：设置万用表的旋钮或菜单选项以选择电阻测量模式。
2.连接电容和电阻：将电容与一个已知电阻连接成一个RC电路。
3.充电：通过连接电路到电源或电流源，让电容开始充电。
4.记录时间：记录充电过程中经过的时间（可以使用计时器或其他设备）。
5.读取测量值：根据电容充电的时间常数和已知电阻值计算电容值。
方法三：利用振荡频率测量第三种方法是利用电容与电感组成的谐振电路的频率来测量电容值。
1.搭建谐振电路：通过一个电感和一个电容搭建一个谐振电路。
2.选择频率测试模式：设置万用表的旋钮或菜单选项以选择频率测量模式。
3.连接电路：将万用表的测量引线分别连接到电感和电容所在的节点。
4.读取测量值：万用表将显示谐振电路的共振频率，从而可以计算出电容值。
方法四：曲线拟合法第四种方法是通过对充电或放电过程中电压变化曲线进行拟合来计算电容值。
1.连接电容：将电容与一个电阻以及电源或电流源连接成一个充电或放电电路。
2.记录电压变化：使用示波器或其他设备记录电容充电或放电期间的电压变化曲线。
3.数据处理：将电压数据输入到计算机中，使用拟合算法对电压曲线进行拟合。
4.计算电容值：根据拟合结果计算出电容的值。
结论使用万用表测量电容可以通过直接测量、计算电荷时间常数、振荡频率测量和曲线拟合法等几种方法来实现。
电容的自谐振频率
电容的自谐振频率
电容的自谐振频率是指在没有外部信号输入的情况下，电容本身产生的振荡频率。
这个频率通常用 f0 表示，它与电容的电容值以及电容两端的等效电感有关。
当一个电容与一个电感串联时，它们会形成一个谐振电路。
在这个电路中，电容会通过电感得到能量，然后又把这些能量传递回电感。
当电容与电感之间的能量传递达到最大值时，电路就处于自谐振状态。
在自谐振状态下，电路中的电容和电感之间的能量传递是往返的。
这导致电路中的电流和电压都会周期性地变化，产生振荡。
而电容的自谐振频率就是这个振荡的频率。
可以通过下面的公式计算电容的自谐振频率：
f0 = 1 / (2π√(LC))
其中，L 是电容两端的等效电感，C 是电容的电容值。
这个公式说明了，电容的自谐振频率与电容的电容值和电容两端的等效电感成反比例关系。
电容的自谐振频率在电路设计和分析中有很重要的作用。
在一些应用中，例如无线电通信和音频放大器，需要使用自谐振电路来产生稳定的振荡信号。
因此，了解电容的自谐振频率以及它与电路中其他元件的关系，对于工程师来说是非常重要的。
- 1 -。
电容,电感测量方法
电容,电感测量方法电容、电感测量方法1. 电容测量方法•直流电桥法：通过比较未知电容与已知电容，利用电桥平衡条件计算未知电容的值。
•交流电桥法：利用电桥平衡条件，在交流电路中测量未知电容的值。
•时域法：通过对输入电压的变化率进行测量，计算得到未知电容的值。
•频域法：利用输入信号的频率特性与输出信号的相位差或幅度变化来计算未知电容的值。
•LC振荡法：利用电容与电感串联组成谐振电路，通过谐振频率计算未知电容的值。
2. 电感测量方法•电桥法：通过比较未知电感与已知电感，利用电桥平衡条件计算未知电感的值。
•LC振荡法：利用电感与电容串联组成谐振电路，通过谐振频率计算未知电感的值。
•自感法：利用电感与电流之间的关系，测量未知电感的值。
•互感法：利用互感感应电势的大小与输入电流的关系，测量未知电感的值。
3. 通用测量方法•示波法：通过示波器观察电容或电感产生的波形，测量其特性参数。
•阻抗测量法：通过对电容或电感的等效电路阻抗进行测量，计算未知电容或电感的值。
•计算法：通过对电容或电感的参数进行计算，得到未知电容或电感的值。
•微调法：通过微调电容或电感的参数，使得电路处于特定状态，从而测量未知电容或电感的值。
以上仅为常见的电容、电感测量方法，不同方法适用于不同的测量需求和电路特性。
在实际应用时，需要根据具体情况选择合适的测量方法。
4. 电容测量方法详解直流电桥法•原理：通过调节已知电容与未知电容两侧的电桥比较电路，使电桥平衡，根据平衡条件计算未知电容的值。
•步骤：1.连接电桥电路，将未知电容与已知电容分别接到两个臂中，调节比较电桥以达到平衡状态。
2.根据平衡条件计算未知电容的值。
交流电桥法•原理：利用频率可变的交流信号对电容进行测量，根据电桥平衡条件计算未知电容的值。
•步骤：1.连接交流电桥电路，将未知电容与已知电容分别接到两个臂中，调节交流信号的频率以达到平衡状态。
2.根据平衡条件计算未知电容的值。
时域法•原理：通过测量电容充放电过程中电压的变化率，计算未知电容的值。
电容的谐振频率
电容的谐振频率电容的谐振频率是指在特定电容值下，电容与电感组成的谐振电路的频率。
在谐振频率下，电容和电感之间的能量交换达到最大，电路中的电流和电压呈现出特定的振荡形态。
本文将从电容的谐振频率的定义、计算公式及其应用等方面进行阐述。
电容的谐振频率是指在谐振电路中电容与电感之间能量交换达到最大时的频率。
谐振电路是由电容和电感串联或并联组成的电路。
当电路中的电容和电感在特定频率下达到谐振时，电容和电感之间的能量交换达到最大，此时电路中的电流和电压呈现出振荡的形态。
电容的谐振频率可以通过计算公式进行求解。
在串联谐振电路中，电容和电感的谐振频率可以通过以下公式计算得到：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的感值，C为电容的容值，π为圆周率，√为开方符号。
该公式表达了电容和电感之间的谐振频率与电容的容值和电感的感值之间的关系。
电容的谐振频率在实际应用中具有广泛的应用。
例如，在无线通信领域，谐振电路常用于滤波器的设计。
通过选择合适的电容和电感值，可以实现对特定频率的信号的滤波，达到去除干扰信号或选择性放大目标信号的目的。
电容的谐振频率还可以应用于电子设备的设计中。
在电路设计中，常常需要对电路进行频率选择，以保证电路的正常工作。
通过选取合适的电容和电感值，可以实现对特定频率的信号的选择性放大或滤波，从而提高电路的性能和稳定性。
电容的谐振频率是指电容与电感组成的谐振电路在特定频率下能量交换达到最大的频率。
它可以通过计算公式进行求解，并在实际应用中具有重要的意义。
电容的谐振频率在无线通信领域和电子设备设计中具有广泛的应用，能够实现信号的滤波和频率选择等功能。
通过合理选择电容和电感值，可以实现对特定频率信号的处理，提高电路的性能和稳定性。
电容的谐振频率
电容的谐振频率
实际电容器的电路模型是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。
理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1 所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。
在谐振点以上，由于ESL 的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。
在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。
电容的谐振频率由ESL 和C 共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。
ESL 除了与电容器
的种类有关外，电容的引线长度是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。
因此在实际工程中，要使电容器的引线尽量短。
根据LC 电路串联谐振的原理，谐振点不仅与电感有关，还与电容值有关，电容越大，谐振点越低。
电容电感谐振的条件
电容电感谐振的条件电容电感谐振是指在电路中，电容和电感器通过交流电源连接在一起，形成一个共振回路，能够使电路中的电压和电流达到最大值的现象。
电容电感谐振的条件有三个方面：频率条件、电压条件和相位条件。
首先是频率条件。
电容电感谐振的频率条件是指电路中的电容和电感器的共振频率必须与交流电源的频率相等。
在共振频率下，电容和电感器的阻抗分别为最小值，电路中的电压和电流达到最大值。
这是因为在共振频率下，电容和电感器的阻抗互相抵消，使得电路中的总阻抗最小。
其次是电压条件。
电容电感谐振的电压条件是指电路中的电压必须达到最大值。
在共振频率下，电容和电感器的阻抗分别为最小值，电路中的电压和电流达到最大值。
在电容电感谐振的条件下，电路中的电压和电流之间存在90度的相位差，即电流超前电压90度。
最后是相位条件。
电容电感谐振的相位条件是指电路中的电压和电流之间存在90度的相位差。
在电容电感谐振的条件下，电路中的电压和电流之间存在90度的相位差，即电流超前电压90度。
这是因为在共振频率下，电容和电感器的阻抗分别为最小值，电路中的电压和电流达到最大值。
在实际应用中，电容电感谐振广泛应用于通信、无线电、电力系统等领域。
例如，在通信领域中，电容电感谐振可用于构建滤波器、频率选择器等电路，对信号进行调整和处理。
在无线电领域中，电容电感谐振可用于构建天线、谐振回路等，提高无线信号的传输效果。
在电力系统中，电容电感谐振可用于构建电力电容补偿装置，提高电力系统的功率因数。
电容电感谐振是一种重要的电路现象，其条件包括频率条件、电压条件和相位条件。
电容电感谐振在通信、无线电、电力系统等领域有着广泛的应用，对于提高电路的效率和性能具有重要意义。
通过合理设计和调整电容和电感器的参数，可以实现电容电感谐振的条件，从而提高电路的工作效果。
电感电容计算
纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。
降压型开关电源的电感选择为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比。
下面以图2为例说明降压型开关电源电感值的计算，首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA。
图2：降压型开关电源的电路图。
最大输入电压值为13.2V，对应的占空比为：D＝Vo/Vi＝5/13.2＝0.379 (3)其中，Vo为输出电压、Vi为输出电压。
当开关管导通时，电感器上的电压为：V＝Vi－Vo＝8.2V (4)当开关管关断时，电感器上的电压为：V＝-Vo－Vd＝-5.3V (5)dt＝D/F (6)把公式2/3/6代入公式2得出：升压型开关电源的电感选择对于升压型开关电源的电感值计算，除了占空比与电感电压的关系式有所改变外，其它过程跟降压型开关电源的计算方式一样。
以图3为例进行计算，假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%，则最大纹波电流为450mA，对应的占空比为：D＝1－Vi/Vo＝1－5.5/12＝0.542 (7)图3：升压型开关电源的电路图。
当开关管导通时，电感器上的电压为：V＝Vi＝5.5V (8)当开关管关断时，电感器上的电压为：V＝Vo＋Vd－Vi＝6.8V (9)把公式6/7/8代入公式2得出：请注意，升压电源与降压电源不同，前者的负载电流并不是一直由电感电流提供。
当开关管导通时，电感电流经过开关管流入地，而负载电流由输出电容提供，因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流。
但在开关管关断期间，流经电感的电流除了提供给负载，还给输出电容充电。
开关电源中的电感确定：开关频率低，由于开和关的时间都比较长，因此为了输出不间断的需要，需要把电感值加大点，这样可以让电感可以存储更多的磁场能量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻电容电感测量方法
电阻低于1KΩ,选择串联120Hz(100Hz)通常称为直流电阻测量,选择低频减小交流影响,选串联模式减小被测件等效串联电感的影响.
电阻大于等于1KΩ,选择并联120Hz(100Hz),选择低频减少交流影响,选择“并联”,是因为测量过程中出现电抗部份,等效为被测件并联一个电容呈现的高电抗,用并联模式减小这种影响,如果Q＜0.1,已存在小电容影响.
电容小于2nF,选择串联1KHz,选用高的测试信号可提高测试精度,同样能测量大于1000μF以上电容.
电感小于2mH,用串联1KHz,选择高测试频率可提高测试精度.
电感大于200H,并联,120Hz,选择低测试频率可提高测试精度。
电感小于10μH：串联，100kHz.
电感从10 μH到1mH：串联，10kHz.
电感从1mH到1H：串联，1kHz.
电感大于1H：串联，0.1kHz.
电容小于10pF：串联，100kHz.
电容从10到400pF：串联或并联，10kHz.
电容从400到1μF：串联，1kHz.
电容大于1μF：串联，0.1 or 0.12kHz.
电阻小于1kΩ：串联，1kHz.
电阻从1kΩ到10MΩ：并联，0.25kHz.
电阻大于10 MΩ：并联，0.03kHz。
