实验九低频功率放大器
第3章 低频功率放大器的设计与制作
第3章低频功率放大器的设计与制作3.1设计任务与要求3.1.1 设计任务设计并制作具有弱信号放大能力的低频功率放大器，其原理框图如图3-1所示：图3-1 低频功率放大器原理框图3.1.2 要求1、在放大通道的正弦信号输入电压峰峰值为20mV，等效负载电阻R L为8Ω条件下，放大通道应满足：（1）额定输出功率P out≥0.5W，输出波形无明显失真；（2）带宽BW为50Hz～10kHz；（3）在P out下的效率≥50%；（4）在P out下和BW内的非线性失真系数≤5%；（5）前置放大器与功率放大器采用+12V单电源供电。
2、在放大通道的输入端接入驻极体，应能放大不失真的语音信号。
3、自行设计并制作满足本设计任务要求的稳压电源。
3.2 低频功率放大器的总体方案设计根据系统原理框图及要求，低频功率放大器的总体电路结构如图3-2所示：图3-2低频功率放大器电路结构图电路工作原理：电路共分两级，第一级为前置放大部分，第二级为功率放大部分。
电源经C1、C2、C3滤除其中的干扰信号，其中电阻R1是将微小信号放大级与功率放大级隔离，避免两级间的相互干扰，R2是限流电阻，同时为驻极体提供合适的静态工作电流。
驻极体产生的微小信号经电容C4耦合到第1个运算放大器A的反相输入端，对输入信号进行电压放大，R5、R6、R7、R8分压，为运算放大器提供合适的静态工作点，避免放大信号的失真。
信号经C6耦合到第2个运放B的同相输入端，此运放构成电压跟随器，用作前后级的阻抗匹配，理想运放有较高的输入阻抗和较低的输出阻抗，可以抑制有用信号的衰减。
信号经B运放7脚输出由电容C7耦合到电位器RP1，RP1起到音量调节的作用，信号由RP1的中心抽头再进入LM386芯片的3脚，该芯片是功率放大集成芯片，通过调节1、8脚之间的电阻R9和电容C9的大小，进而调节功率放大倍数。
最后信号从5脚输出，经电容C12连接到扬声器。
外围的R11、RP2支路构成大环路电压并联负反馈电路，稳定输出端的电压信号，减小非线性失真。
大学系模电-实验九 音响放大器设计
20XX年复习资料大学复习资料专业：班级：科目老师：日期：实验九音响放大器设计实验时数： 6学时时间要求：第20XXXX、20XXXX周内完成，第20XXXX周内交实验报告教材：《电子线路实践》Page 30～40实验检查：班级指导教师验收学习目标：1、了解集成功率放大器内部电路工作原理，掌握其外围电路的设计与主要性能参数的测试方法；2、掌握音响放大器的设计方法与电子线路系统的装调技术。
设计提示：1、音响放大器原理框图：2、话音放大器：由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20XXk。
(亦有低输出阻抗的话筒如20XXΩ、20XX0Ω等)，所以话音放大器的作用是不失真地放大声音信号(最高频率达到20XXXXkHz)。
其输入阻抗应远大于话筒的输出阻抗。
3、混合前置放大器：混合前置放大器的作用是将放大后的话音信号与Line In信号混合放大，起到了混音的功能。
4、功率放大：器件选用LM386，请参看相关数据手册，设计电路1)自激：由于功放级输出信号较大，对前级容易产生影响，引起自激。
因此功率放大器的安装调试对布局和布线的要求很高，安装前要根据集成功放的内部电路对整机线路进行合理布局，级和级之间要分开，每一级的地线要接在一起，同时要尽量短，否则很容易产生自激。
自激分高频自激和低频自激①高频自激：集成块内部电路多极点引起的正反馈易产生高频自激，常见高频自激现象如下图所示。
可以加强外部电路的负反馈予以抵消，如功放级1脚与5脚之间接入几百皮法的电容，形成电压并联负反馈，可消除叠加的高频毛刺②低频自激：常见的现象是电源电流表有规则地左右摆动、或输出波形上下抖动。
产生的主要原因是输出信号通过电源及地线产生了正反馈，可以通过接入RC去耦滤波电路消除。
预习思考：设计一个音响放大器，性能指标要求为：功能要求话筒扩音、音量控制、混音功能、音调可调(选作) 额定功率≥0.5W(失真度THD≤20XXXX%)负载阻抗20XXXXΩ频率响应f L≤50Hz f H≥20X XkHz输入阻抗≥20XXkΩ话放输入灵敏度≤5mV音调控制特性(扩展) 1kHz处增益为0dB，20XXXX5Hz和8kHz处有±20XXXXdB的调节范围必做实验：1、搭试完成预习要求中音响放大器。
低频功率放大电路
第9章低频功率放大电路本章要点●功放的特点与分类●OCL电路原理与特性分析●OTL电路原理与调试方法●BTL电路组成与原理●VMOS功放的特点与应用本章难点●OCL电路性能指标分析●OTL电路调试方法无论分立元件放大器还是集成放大器，其末级都要接实际负载。
一般负载上的信号的电流和电压多要求较大，即负载要求放大器输出较大的功率以便推动如扬声器、电动机之类的功率负载，故称之为功率放大器，简称功放。
功率放大电路的主要任务是：放大信号功率。
功率放大电路按放大信号频率，可分为低频功率放大电路和高频功率放大电路。
前者用于放大音频范围(几十赫兹到几千赫兹)的信号，后者用于放大射频范围(几百千赫兹到几十兆赫兹)的信号。
本章仅介绍低频功率放大电路。
9.1 功率放大电路概述9.1.1 功率放大电路的特点功率放大器的主要任务是向负载提供较大的信号功率，故功率放大器应具有以下几个主要特点。
1. 输出功率要足够大为获得足够大的输出功率，功放管的电压和电流变化范围应很大。
如输入信号是某一频率的正弦信号，则输出功率的表达式为P o =I o U o (9-1) 改用振幅值表示，公式9-1又为P o = 12I om U om(9-2)2. 效率要高功率放大器实质上是一个能量转换器，它是将电源供给的直流能量转换成交流信号的能量输送给负载，因此，要求转换效率高。
模拟电子技术194 O DC= P P (9-3) 式中， P o 为信号输出功率，P DC 是直流电源向电路提供的功率。
在直流电源提供相同直流功率的条件下，输出信号功率愈大，电路的效率愈高。
3. 非线性失真要小功率放大器是在大信号状态下工作，电压、电流摆动幅度很大，而且由于三极管是非线性器件，在大信号工作状态下，器件本身的非线性问题十分突出，因此，输出信号不可避免地会产生一定的非线性失真。
在实际应用中，要采取措施减少失真，使之满足负载 要求。
4. 图解法进行估算由于功放工作在大信号状态，实际上已不属于线性电路的范围，故不能用小信号微变电路的分析方法，通常采用图解法对其输出功率、效率等指标作粗略估算。
电设95年A题实用低频功率放大器(不错)
实用低频功率放大器一、 系统功能及性能指标1、基本要求：输入电压幅度5~700mV 负载8=L R Ω 额定输出功率W P OR 10≥ 带宽000HZ 10~50≥BW 在OR P 和BW 的内的非线性失真系数%3≤ 在OR P 下的效率%55≥ 在8=L R Ω的负载上的交流声功率mV 10≤2、发挥部分：产生1000=f HZ 、上升和下降时间us 1≤、mV V P P 200=-的对称方波 在OR P 下输出波形上升和下降时间us 12≤、输出波形顶部斜降%2≤ 在OR P 下输出波形过冲量%5≤二、实验目的理解低频功率放大电路的工作原理，掌握功率、效率的测量方法，学会设计比较器，将正弦波转换为方波信号，学习集成功率放大器基本技术指标的测试，巩固和加深对电子电路基础知识的理解，提高综合运用所学知识的能力。
三、实验要求1.基本要求设计并制作具有弱信号放大能力的低频功率放大器. 在放大通道的正弦信号输入电压幅度为5～700 mV , 等效负载电阻RL为8Ω下,放大通道应满足:（1）额定输出功率POR ≥10 W;（2）带宽BW ≥50～10 000 Hz;（3）在POR下和BW内的非线性失真系数≤3 %;（4）在POR下的效率≥55 %.;（5）在前置放大级输入端交流短接到地时,RL = 8 Ω上的交流声功率≤10 mW.2.发挥部分（1）由外供正弦信号源经变换电路产生正、负极性的对称方波,频率为1 000 Hz ,上升时间≤1 μs ,峰2峰值电压为200mV. 用上述方波激励放大通道时,在RL = 8 Ω下,放大通道应满足.（2）额定输出功率POR ≥10 W;（3）在POR下输出波形上升时间和下降时间≤12μs ;（4）在POR 下输出波形顶部斜降≤2 %;（5）在POR 下输出波形过冲量≤5 %四、方案论证前置放大:本实验由弱信号前置放大级、交换电路、功率放大级等部分组成。
前置放大级用来放大输入的信号，以推动后面的功率放大器。

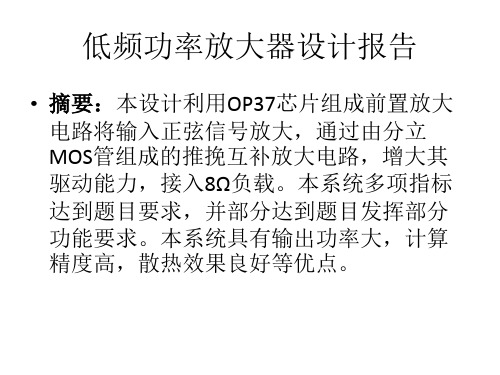

新建低频功率放大器的制作09年国赛G题部分制作
• • • • • •
二 电路的设计实现
• 题目要求，当输入有效值5mV时，输出功率≧5w。 其负载电阻为8Ω，则输出有效值 =6.33V, ＝17.89V。 输入有效值 =5mV，则 ＝14.14mV。所以总放大倍 数 。由于推挽放大电路前设计有一个放大倍数为2 的同相放大器，因此前置放大电路的放大倍数为 A=632.45。 • 采用两级反相放大器，将第一级电阻配置成为相对 放大倍数较大的电路，为60倍，则第二级电路放大 倍数约为10.5倍。原理图如图4所示。 • 由于放大倍数较大，如果不采用低噪声的运放，输 出噪声将会较大，所以我们使用OP37低噪声、宽频 带运放芯片，可以满足本题目的要求。
• 本系统通过前置放大电路和推挽互补放大 电路将输入信号的功率进行放大。 • 因此本系统包括了前置放大电路、功率放 大电路，并且根据题目要求设计了带阻滤 波器，其通过开关接入系统，设计狂徒如 下：
前置放大电路的选择
• 前置放大电路可以放大输入信号的电压值，并且使用电位器调节放大 倍数，控制最终实际输出功率的大小。功率放大级将前级的电压值放 大2倍，主要实现加大前端的输出信号的驱动能力——电流值。测量电 路主要实现对输出功率和电源功率的精确测量。 功率放大电路共有两套方案可以选择，具体如下： ①方案一 A类功率放大器，这种功放的工作原理是输出器件始终工作在传输特 性曲线的线性部分，在输入信号的整个周期内输出器件始终有电流连 续流动，这种放大器失真小，但效率非常低，功率损耗大。 ②方案二 B类功率放大器，两只晶体管交替工作，每只晶体管在信号的半个周 期内导通，另半个周期内截止。该电路效率较高，但缺点是容易产生 交越失真。 为了提高整机效率，所以我们选用方案二，同时利用电阻匹配可以克 服交越失真。
前置放大电路原理图
功率放大器 实验报告
功率放大器的组装与设计实验目的：培养综合能力，动手能力，分析能力，提高和巩固模电知识，熟悉常见的元器件，和基本焊接方法。
实验仪器：函数发生器，收音机（其他能发出声音的声音源均可），音响，焊接常用的器材如电烙铁，焊锡丝，吸锡泵，镊子等。
实验原理第一部分：1.作用与组成声频放大器又称音频放大器，低频放大器或扩音机，顾名思义，它是放大电信号的装置。
由于各种信号源（声源）输入的信号很弱（几毫伏到1-2伏），不足以推定扬声器放声，因此必须将这些微弱的信号进行放大。
从高保真意义上讲，要求放大器如实地放大原信号，即原汁原味，但从广义上讲，为了使声明更动听，又常常对信号进行必要而适当的修饰与加工。
按声频放大器中各部分的功能不同，可将其分成两部分：其一为前置放大器（还可细分为信号源前置放大和主控放大器）其二称为功率放大器（也称后级放大器）按类又可分为合并式（前置后级一体式）、与分体式（前置与后级分开），分体式一般为高档机。
2.前置放大电路前置放大的作用是对调谐器、点唱机、录音机、传声器，激光唱机以及其它声源送来的信号进行各种处理与放大，以便为功率放大器准备适宜的电信号，使后者顺利工作。
确切的说，前置的作用是对输入的某些信号进行频率均衡或阻抗变换，并对各种信号进行不同量的放大，使各种信号输出电压基本相同，以利于其后主控放大器进行工作。
前置放大器中的主控放大器也称放大器或线路放大器，主要作用是将前面送来的信号进行各种处理，修饰与放大，使之满足功率放大器对输入信号电平的要求，并达到人们对音响效果的某些主观要求，比如，音量调节、响度控制、音调调节、噪声抑制、声道平衡、宽度展宽等功能都在此环节完成。
3.功率放大器其本质是将交流的电能“转中换”为音频信号能。
其构成成分为输入级、前置激励级、功率输出级、保护电路和功率指示、电源。
由于电子技术的飞速发展，现代高保真立体声放大器广泛采用晶体管集成电路，随着人们对电声指标的更高要求，在民用放大器中甲类、超甲类、电流负反馈等其他类型的超低失真放大器逐渐增多，为了改善音质，人们对场效应管也产生了极大的兴趣。
低频功率放大器(OTL电路和OCL电路)的电路图和功率计算
Pom
(
1 2
VCC
)2
2RL
VC2C 8RL
在理想条件下，可以推得OCL电路的最大效率也为78.5﹪。
谢谢聆听
1.1 电路构成
OTL 电路原理图
单电源互补对称功率放
大电路，又称无输出变压器 功率放大电路，简称OTL电
路。电路为OTL电原理图。 与OCL电路不同的是，电路
有双电源改为单电源供电， 输出端经大电容CL与负载RL
耦合。
04
1.2 工作原理
1. 静态分析
ui=0时，IB=0，由于两管特性对称， A点的静态电
交越失真（重点现象）
在OCL基本电路中，当输入电压小于三极 管的开启电压时，VT1、VT2均截止，从而出
现如图所示的交越失真现象。一旦音频功率放
大器出现交越失真，会使声音质量明显下降。 为了避免交越失真，在实际使用的OCL电路 中，必须设置合适的静态工作点。
di
er zhang jie
第二章 节
低频功率放大器 （ＯＣＴ电路和 ＯＴＬ电路）
di
yi zhang jie
第一章 节
1.1 电路构成
OCL基本电路结构如图所示。图中VT1、VT2是一对特性对称的NPN管和 PNP管，电路工作在乙类状态。
04
1.2 工作原理
1. 静态分析
ui 0 时，由于电路结构对称，无偏置电压， IB 0，a点的静态电位Ua 0 流过 RL 的静态电流为零。因此，该电路的输出不接输出电容。
位
UA
1 2
VCC，
则CL上充有左正右负的静态电压 U CL
1
1 2
VCC
由于CL容量很大，相当于一个电压为 2 VCC 的直流电
低频功率放大器电路设计
低频功率放大器电路设计低频功率放大器电路设计的第一步是确定放大器的规格和要求。
这包括确定所需的增益、带宽、功率输出和输入阻抗等参数。
例如，如果设计一个音频功率放大器，我们可能需要一个增益20倍，频率范围20Hz至20kHz，输出功率约为10瓦特。
这些参数将指导设计的整个过程。
第二步是选择适当的放大器拓扑。
常见的低频功率放大器拓扑有共射、共基和共集。
每个拓扑都有自己的优点和局限性，因此选择合适的拓扑是非常重要的。
例如，共射放大器适合大增益的应用，而共集放大器适合低噪声应用。
根据设定的规格和要求，选择合适的拓扑。
第三步是选择合适的晶体管或功放器件。
选择合适的器件非常重要，因为它将直接影响到整个电路的性能。
在选择器件时，需要考虑其最大功率输出、线性度、噪声系数和输入/输出阻抗等参数。
同时，还需要考虑器件的可获取性和成本。
根据拓扑和规格要求，选择合适的器件。
第四步是设计输入和输出匹配网络。
输入和输出匹配网络是为了确保最大功率传输和最小信号损耗。
输入匹配网络一般包括一个电容和一个电阻，用于匹配输入信号源的电阻和放大器的输入阻抗。
输出匹配网络一般包括一个电感和一个电容，用于匹配放大器的输出阻抗和负载的输入阻抗。
根据放大器的输入和输出阻抗，设计合适的匹配网络。
第五步是完成放大器的偏置和稳定。
偏置电路用于确保放大器工作在合适的工作点，以获得最佳的线性度和稳定性。
稳定电路用于抵消放大器的温度和其他环境变化引起的偏置漂移和频率响应变化。
通过设计适当的偏置电路和稳定电路，可以确保放大器的性能与规格要求一致。
最后一步是验证和优化设计。
在完成设计后，需要进行验证和优化，以确保放大器满足规格和要求。
这可以通过电路模拟和实验测试来完成。
通过模拟和实验，可以发现和解决潜在的问题，并对设计进行优化，以获得最佳的性能。
综上所述，低频功率放大器电路设计是一个复杂的过程，需要考虑多个因素。
通过正确的规格定义、选择合适的拓扑和器件、设计匹配网络和偏置稳定电路，可以实现设计要求。
低频功率放大器课件
P D C U C C IC 1 U C C IC 2 2 U C C IC 1 2 U C C U R O L m
PDCm2UCCU RC LC2UR 2C LC
L M Ma
18
3） OCL电路的效率为
PO PD C
其中， Po为电路输出功率，PDC为直流电源提供的功率。
功率放大器应在输出不失真的情况下给出最大 的交流输出功率Po以推动负载工作。为此，功放管 一般工作在大信号状态, 以不超过管子的极限参数 （ICM、BVCEO、PCM）为限度。这就使功放管安全工 作成为功率放大器的重要问题。
L M Ma
3
2. 效率η
功率放大器的效率定义为功率放大器的输出信号功率 Po直流电源供给功率放大器功率PE之比, 用η表示，即：
R3
+Vcc
V1
R1
V4
R2
RL
V2 R4
-VEE
(b) 利用放大电路进行偏 置的电路
L M Ma
26
工作原理:
ui
+Vcc
RC3
0
t
V1
VD1
C
u Ve3
VD2
＋
u－O RL
0
t
V2
ui
V3
uO
Re3
(a)
-VEE
0
t
利用二极管进 行偏置的电路
当ui为负半周期时,经V3倒相加在V1和 V2的基极,使V1导通,V2截止.
U E
ui
V 2
iO 2
R L
＋
uO
－
动态时：忽略发射结死区电压，在ui的 正半周内，V1导通，V2 截止。V1以射
低频功率放大器工作原理
低频功率放大器工作原理一、概述低频功率放大器是指一种用于放大低频信号的电子设备。
它主要应用于音频放大器、功率放大器等领域。
本文将详细介绍低频功率放大器的工作原理。
二、基本结构低频功率放大器通常由以下几个部分组成：1.输入级：负责接收输入信号，并将其转换为电压信号。
2.中间级：负责对输入信号进行放大。
3.输出级：负责将中间级输出的信号进行再次放大，并驱动负载。
4.电源：提供所需的电源电压和电流。
三、工作原理1.输入级输入级通常由一个差分放大器组成，其基本原理是利用两个晶体管的差分对输入信号进行放大。
当一个晶体管导通时，另一个晶体管截止，从而实现对输入信号的差分放大。
2.中间级中间级通常由多个共射极或共基极的晶体管组成。
这些晶体管通过串联或并联的方式连接在一起，形成了一个具有高增益和高线性度的电路。
其中，共射极电路适合于高增益和较小输出阻抗，而共基极电路适合于高线性度和较大输出阻抗。
3.输出级输出级通常由多个功率晶体管组成，其主要作用是将中间级输出的信号进行再次放大，并驱动负载。
功率晶体管通常采用并联的方式连接在一起，以提高功率放大器的输出能力。
同时，为了保证输出电路的稳定性和可靠性，还需要添加一些保护电路，如过流保护、过温保护等。
4.电源电源通常由多个变压器、整流器、滤波器等组成。
其中，变压器主要用于将交流电压转换为所需的直流电压和直流电流；整流器则负责将交流信号转换为直流信号；滤波器则负责去除直流信号中的杂波和噪声。
四、总结低频功率放大器是一种用于放大低频信号的电子设备。
它通常由输入级、中间级、输出级和电源四部分组成。
其中，输入级主要负责接收输入信号，并将其转换为电压信号；中间级负责对输入信号进行放大；输出级负责将中间级输出的信号进行再次放大，并驱动负载；而电源则提供所需的电源电压和电流。
在实际应用中，还需要根据具体的需求进行设计和调整，以达到最佳的性能和效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验九 低频功率放大器
——OTL功率放大器——
1 实验目的
1.1 进一步理解OTL功率放大器的工作原理.
1.2 学会OTL电路的调试及主要性能指标的测试方法.
2 实验原理
图9-1所示为OTL低频功率放大器.其中由晶体三极管T1组成推动级(也称前置放大级),T2、T3是一对参数对
称的NPN和PNP型晶体三极管，它们组成互补推挽OTL功放电路。由于每一个管子都接成射极输出器形式，因此具
有输出电阻低，负载能力强等优点，适合于功率输出级。T1管工作于甲类状态，它的集电极电流Ic1由电位器Rw1
进行调节。Ic1的一部分流经电位器Rw2及二极管D，给T2、T3提供偏压。调节Rw2，可以使T2、T3得到合适的
静态电流而工作与甲、乙类状态，以克服交越失真。静态时要求输出端中点A的电位UA=Ucc/2，可以通过调节Rw1
来实现，又由于Rw1的一端接在A点，因此在电路中引入交、直流电压并联负反馈，一方面能够稳定放大器的静态
工作点，同时也改善了非线性失真。
图9-1 OTL功率放大器实验电路
当输入正弦交流信号ui时，经T1放大、倒相后同时作用于T2、T3的基极，ui的负半周使T2管导通（T3
管截止），有电流通过负载RL，同时向电容Co充电，在ui的正半周，T3导通（T2截止），则已充好电的电容器Co
起着电源的作用，通过负载RL放电，这样在RL上就得到完整的正弦波。
C2和R构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。
OTL电路的主要性能指标
2.1 最大不失真输出功率Pom
理想情况下，Pom=UccUcc/8RL，在实验中可通过测量RL两端的电压有效值，来求得实际的Pom=UoUo/RL
2.2 效率
η=Pom100%/PE PE—直流电源供给的平均功率
理想情况下，η=78.5%。在实验中，可测量电源供给的平均电流Idc，从而求得PE=Ucc*Idc，负载上的交流功
率已用上述方法求出，因而也就可以计算实际效率了。
2.3 频率响应
详见实验二有关部分内容
2.4 输入灵敏度
输入灵敏度是指输出量最大不失真功率时，输入信号Ui之值。
3 实验设备与器件
3.1 +5V直流电源
3.5 直流电压表
3.2 函数信号发生器
3.6 直流毫安表
3.3 双踪示波器
3.7 频率计
3.4 交流毫伏表
3.8 晶体三极管3DG6(9011) 3DG12(9013)
3DG12(9012) 晶体二极管IN4007
8扬声器、电阻器、电容器若干
4 实验内容
在整个测试过程中，电路不应有自激现象。
4.1 静态工作点的测试
按图9-1连接实验电路，将输入信号旋钮旋至零（ui=0）电源进线中串入直流毫安表，电位器Rw2置最小值，
Rw1置中间位置。接通+5V电源，观察毫安表指示，同时用手触摸输出级管子，若电流过大，或管子温升显著，应
立即断开电源检查原因（如Rw2开路，电路自激，或输出管性能不好等）。如无异常现象，可开始调试。
4.1.1 调节输出端中点电位UA
调节电位器Rw1，用直流电压表测量A点电位，使UA=Ucc/2。
4.1.2 调整输出极静态电流及测试各级静态工作点
调节Rw2，使T2、T3管的Ic2=Ic3=5～10mA。从减小交越失真角度而言，应适当加大输出极静态电流，但该
电流过大，会使效率降低，所以一般以5～10mA左右为宜。由于毫安表是串在电源进线中，因此测得的是整个放大
器的电流，但一般T1的集电极电流Ic1较小，从而可以把测得的总电流近似当作末级的静态电流。如要准确得到
末级静态电流，则可从总电流中减去Ic1之值。
调整输出级静态电流的另一方法是动态调试法。先使Rw2=0，在输入端接入f=1KHz的正弦信号ui。逐渐加大
输入信号的幅值，此时，输出波形应出现较严重的交越失真（注意：没有饱和和截止失真），然后缓慢增大Rw2，
当交越失真刚好消失时，停止调节Rw2，恢复ui=0，此时直流毫安表读数即为输出级静态电流。一般数值也应在5～
10mA左右，如过大，则要检查电路。
输出极电流调好以后，测量各级静态工作点，记入表9-1。
表9-1 Ic2=Ic1= mA UA=2.5V
T1 T2 T3
UB(V)
Uc(V)
UE(V)
注意:
1 在调整Rw2时,一是要注意旋转方向,不要调得过大,更不能开路,以免损坏输出管.
2 输出管静态电流调好,如无特殊情况,不得随意旋动Rw2的位置。
4.2 最大输出功率Pom和效率η的测试
4.2.1 测量Pom
输入端接f=1KHz的正弦信号ui，输出端用示波器观察输出电压uo波形。逐渐增大ui，使输出电压达到最大
不失真输出，用交流毫伏表测出负载RL上的电压Uom，则
Pom=UomUom/RL
4.2.2 测量η
当输出电压为最大不失真输出时，读出直流毫伏表中的电流值，此电流即为直流电源供给的平均电流Idc（有
一定误差），由此可近似求得PE=UccIdc，再根据上面测得的Pom，即可求出η=Pom/PE。
4.3 输入灵敏度测量
根据输入灵敏度的定义，只要测出输出功率Po=Pom时的输入电压值Ui即可。
4.4 频率响应的测试
测试方法同实验二。记入表9-2。
表9-2 Ui= mV
fL fo fH
f(Hz) 1000
Uo(V)
Av
在测试时，为保证电路的安全，应在较低电压下进行，通常取输入信号为输入灵敏度的50%。在整个测试过程
中，应保持Ui为恒定值，且输出波形不得失真。
4.5 研究自举电路的应用
4.5.1 测量有自举电路，且Po=Pomax时的电压增益Av=Uom/Ui
4.5.2 将C2开路，R短路（无自举），再测量Po=Pomax的Av。
用示波器观察4.5.1和4.5.2两种情况下的输出电压波形,并将以上两项测量结果进行比较,分析研究自举电
路的作用.
4.6 噪声电压的测试
测量时将输入端短路(ui=0),观察输出噪声波形,并用交流毫伏表测量输出电压,即为噪声电压Uv,本电路若
Uv<15mV,即满足要求.
4.7 试听
输入信号改为录音机输出,输出端接试听音箱及示波器.开机试听,并观察语言和音乐信号的输出波形。
5 实验总结
5.1 整理实验数据，计算静态工作点、最大不失真输出功率Pom、效率η等，并与理论值进行比较。画频率响应
曲线。
5.2 分析自举电路的作用。
5.3 讨论实验中发生的问题及解决办法。
6 预习要求
6.1 复习有关OTL工作原理部分内容。
6.2 为什么引入自举电路能够扩大输出电压的动态范围？
6.3 交越失真产生的原因是什么？怎样克服交越失真？
6.4 电路中电位器Rw2如果开路或短路，对电路工作有何影响？
6.5 为了不损坏输出管，调试中应注意什么问题？
6.6 如电路有自现象，应如何消除？
